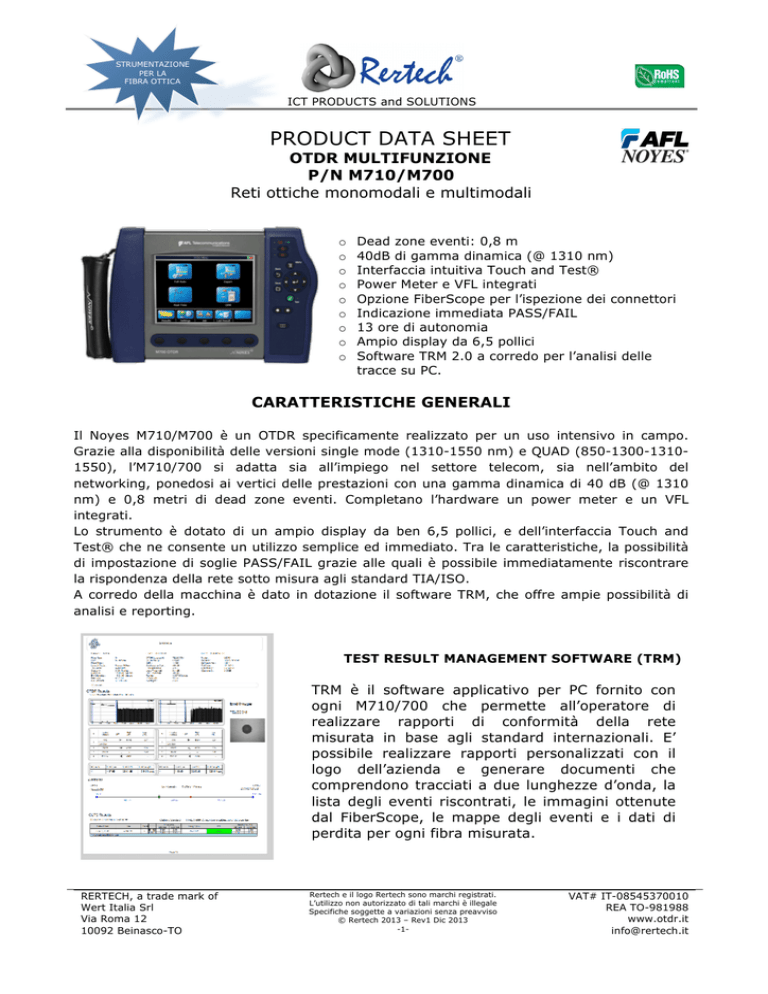

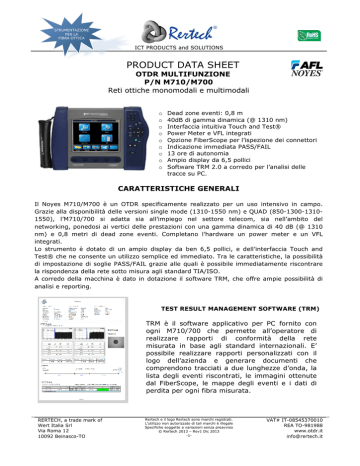

PRODUCT DATA SHEET
OTDR MULTIFUNZIONE
P/N M710/M700
Reti ottiche monomodali e multimodali
o
o
o
o
o
o
o
o
o
Dead zone eventi: 0,8 m
40dB di gamma dinamica (@ 1310 nm)
Interfaccia intuitiva Touch and Test®
Power Meter e VFL integrati
Opzione FiberScope per l’ispezione dei connettori
Indicazione immediata PASS/FAIL
13 ore di autonomia
Ampio display da 6,5 pollici
Software TRM 2.0 a corredo per l’analisi delle
tracce su PC.
CARATTERISTICHE GENERALI
Il Noyes M710/M700 è un OTDR specificamente realizzato per un uso intensivo in campo.
Grazie alla disponibilità delle versioni single mode (1310-1550 nm) e QUAD (850-1300-13101550), l’M710/700 si adatta sia all’impiego nel settore telecom, sia nell’ambito del
networking, ponedosi ai vertici delle prestazioni con una gamma dinamica di 40 dB (@ 1310
nm) e 0,8 metri di dead zone eventi. Completano l’hardware un power meter e un VFL
integrati.
Lo strumento è dotato di un ampio display da ben 6,5 pollici, e dell’interfaccia Touch and
Test® che ne consente un utilizzo semplice ed immediato. Tra le caratteristiche, la possibilità
di impostazione di soglie PASS/FAIL grazie alle quali è possibile immediatamente riscontrare
la rispondenza della rete sotto misura agli standard TIA/ISO.
A corredo della macchina è dato in dotazione il software TRM, che offre ampie possibilità di
analisi e reporting.
TEST RESULT MANAGEMENT SOFTWARE (TRM)
TRM è il software applicativo per PC fornito con
ogni M710/700 che permette all’operatore di
realizzare rapporti di conformità della rete
misurata in base agli standard internazionali. E’
possibile realizzare rapporti personalizzati con il
logo dell’azienda e generare documenti che
comprendono tracciati a due lunghezze d’onda, la
lista degli eventi riscontrati, le immagini ottenute
dal FiberScope, le mappe degli eventi e i dati di
perdita per ogni fibra misurata.
RERTECH, a trade mark of
Wert Italia Srl
Via Roma 12
10092 Beinasco-TO
Rertech e il logo Rertech sono marchi registrati.
L’utilizzo non autorizzato di tali marchi è illegale
Specifiche soggette a variazioni senza preavviso
© Rertech 2013 – Rev1 Dic 2013
-1-
VAT# IT-08545370010
REA TO-981988
www.otdr.it
[email protected]
STRUMENTAZIONE
PER LA
FIBRA OTTICA
ICT PRODUCTS and SOLUTIONS
SPECIFICHE TECNICHE1
SPECIFICHE GENERALI
Display
Connettività
Alimentazione
Autonomia
Tempo di ricarica
Peso
Dimensioni
OTDR
Sorgente
Lunghezze d’onda [nm]
Tolleranza λ
Gamma dinamica
Dead zone eventi
Dead zone attenuazione
Impostazione distanza
Campionamento
Minima distanza tra
punti
Modi d’uso
Formato delle tracce
Memoria
Capacità di
memorizzazione
POWER METER
λ calibrate
6,5” trans-riflettivo touch screen
1 x USB
Batterie Li-Ion – Adattatore AC
13 ore continuative
4 ore
2,40 kg
190,5 x 269,2 x 69,8 mm
M710-40
Singolo Modo
1310-1550
Laser
1310/1550
±20/25 nm
44/42 dB
0,8 m
4,0 m
Da 250m a 256km
Max 64.000 p.ti
0,125 m
M700-25
QUAD
SM/MM
Laser
M700-24
QUAD LR
SM/MM
Laser
850/1300/1310/1550
850/1300/1310/1550
±25/25/10 nm
±20/30/20/30 nm
22/22/26/26 dB
1,5 m
9m
24/24/39/37 dB
0,8 m
4,5 m
Da 250m a 64km (MM)
Da 250m a 64km (MM)
Da 250m a 208km (SM)
Da 250m a 256km (SM)
Max 16.000 p.ti
0,25 m
Max 64.000 p.ti
0,125 m
Auto, Esperto, Real Time
Bellcore GR-196 versione 1.1
Interna flash + 2 porte USB per flash esterna
1000 tracce (memoria interna)
M710-40
850, 980, 1300, 1310,
M700-25
M700-24
850, 1300, 1310, 1490, 1550, 1625 nm
1490, 1550, 1625 nm
Rivelatore
Gamma dinamica
Accuratezza
Risoluzione
Riconoscimento mod.
VFL
Sorgente
Lunghezza d’onda
Potenza nominale
Campo visivo
Risoluzione ottica
Da -50 a +26 dBm
InGaAs
Da -70 a +6 dBm
±0,25 dB
0,01 dB
270;330;1000;2000 Hz
Laser
650 nm
0,8 mW
FiberScope DFS1 (opzionale)
400x300 µm
4µm
1 Estratto delle specifiche principali; per le specifiche complessive fare riferimento al data sheet AFL-NOYES originale
RERTECH, a trade mark of
Wert Italia Srl
Via Roma 12
10092 Beinasco-TO
Rertech e il logo Rertech sono marchi registrati.
L’utilizzo non autorizzato di tali marchi è illegale
Specifiche soggette a variazioni senza preavviso
© Rertech 2013 – Rev1 Dic 2013
-2-
VAT# IT-08545370010
REA TO-981988
www.otdr.it
[email protected]
STRUMENTAZIONE
PER LA
FIBRA OTTICA
ICT PRODUCTS and SOLUTIONS
CODIFICA
M710-40U-01
M700-25U-01
M700-24U-01
DFS1-00-04XU
DFS1-00-04XA
M710 SM 1310-1550 con power meter e VFL, borsa floscia
M700 QUAD MM/SM con power meter e VFL, borsa floscia
M700 QUAD MM/SM Lunga Distanza con power meter e VFL, borsa floscia
Opzione FiberScope per connettori UPC
Opzione FiberScope per connettori APC
