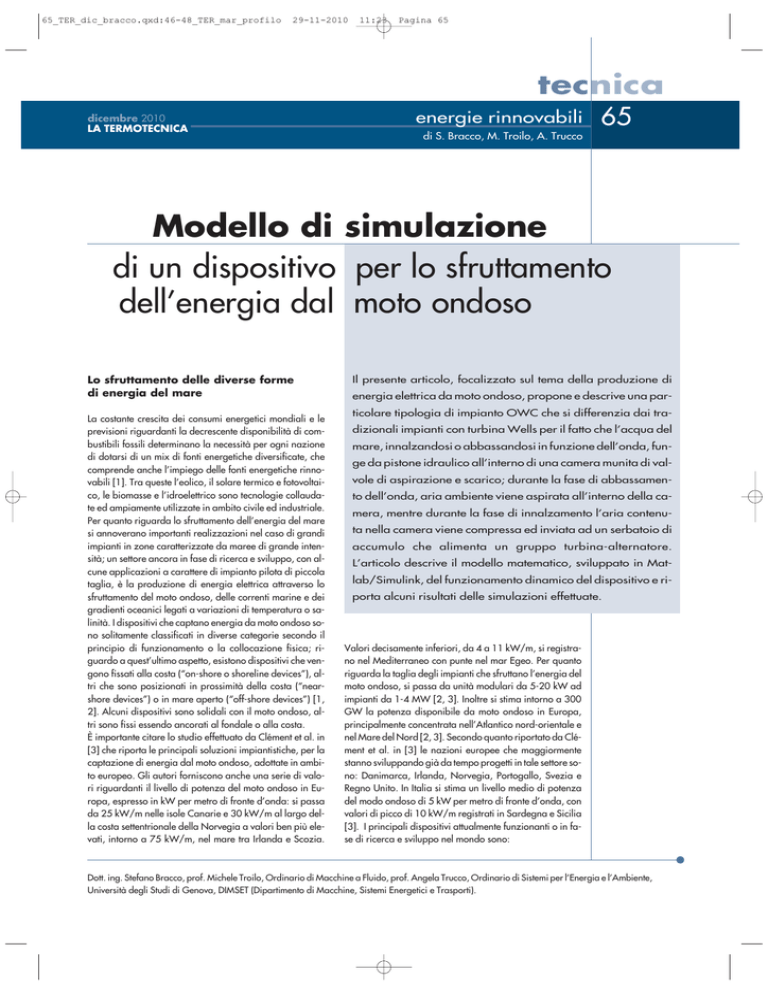

energie rinnovabili
di S. Bracco, M. Troilo, A. Trucco
65
Modello di simulazione
di un dispositivo per lo sfruttamento
dell’energia dal moto ondoso
Lo sfruttamento delle diverse forme
di energia del mare
La costante crescita dei consumi energetici mondiali e le
previsioni riguardanti la decrescente disponibilità di combustibili fossili determinano la necessità per ogni nazione
di dotarsi di un mix di fonti energetiche diversificate, che
comprende anche l’impiego delle fonti energetiche rinnovabili [1]. Tra queste l’eolico, il solare termico e fotovoltaico, le biomasse e l’idroelettrico sono tecnologie collaudate ed ampiamente utilizzate in ambito civile ed industriale.
Per quanto riguarda lo sfruttamento dell’energia del mare
si annoverano importanti realizzazioni nel caso di grandi
impianti in zone caratterizzate da maree di grande intensità; un settore ancora in fase di ricerca e sviluppo, con alcune applicazioni a carattere di impianto pilota di piccola
taglia, è la produzione di energia elettrica attraverso lo
sfruttamento del moto ondoso, delle correnti marine e dei
gradienti oceanici legati a variazioni di temperatura o salinità. I dispositivi che captano energia da moto ondoso sono solitamente classificati in diverse categorie secondo il
principio di funzionamento o la collocazione fisica; riguardo a quest’ultimo aspetto, esistono dispositivi che vengono fissati alla costa (“on-shore o shoreline devices”), altri che sono posizionati in prossimità della costa (“nearshore devices”) o in mare aperto (“off-shore devices”) [1,
2]. Alcuni dispositivi sono solidali con il moto ondoso, altri sono fissi essendo ancorati al fondale o alla costa.
È importante citare lo studio effettuato da Clément et al. in
[3] che riporta le principali soluzioni impiantistiche, per la
captazione di energia dal moto ondoso, adottate in ambito europeo. Gli autori forniscono anche una serie di valori riguardanti il livello di potenza del moto ondoso in Europa, espresso in kW per metro di fronte d’onda: si passa
da 25 kW/m nelle isole Canarie e 30 kW/m al largo della costa settentrionale della Norvegia a valori ben più elevati, intorno a 75 kW/m, nel mare tra Irlanda e Scozia.
Il presente articolo, focalizzato sul tema della produzione di
energia elettrica da moto ondoso, propone e descrive una particolare tipologia di impianto OWC che si differenzia dai tradizionali impianti con turbina Wells per il fatto che l’acqua del
mare, innalzandosi o abbassandosi in funzione dell’onda, funge da pistone idraulico all’interno di una camera munita di valvole di aspirazione e scarico; durante la fase di abbassamento dell’onda, aria ambiente viene aspirata all’interno della camera, mentre durante la fase di innalzamento l’aria contenuta nella camera viene compressa ed inviata ad un serbatoio di
accumulo che alimenta un gruppo turbina-alternatore.
L’articolo descrive il modello matematico, sviluppato in Matlab/Simulink, del funzionamento dinamico del dispositivo e riporta alcuni risultati delle simulazioni effettuate.
Valori decisamente inferiori, da 4 a 11 kW/m, si registrano nel Mediterraneo con punte nel mar Egeo. Per quanto
riguarda la taglia degli impianti che sfruttano l’energia del
moto ondoso, si passa da unità modulari da 5-20 kW ad
impianti da 1-4 MW [2, 3]. Inoltre si stima intorno a 300
GW la potenza disponibile da moto ondoso in Europa,
principalmente concentrata nell’Atlantico nord-orientale e
nel Mare del Nord [2, 3]. Secondo quanto riportato da Clément et al. in [3] le nazioni europee che maggiormente
stanno sviluppando già da tempo progetti in tale settore sono: Danimarca, Irlanda, Norvegia, Portogallo, Svezia e
Regno Unito. In Italia si stima un livello medio di potenza
del modo ondoso di 5 kW per metro di fronte d’onda, con
valori di picco di 10 kW/m registrati in Sardegna e Sicilia
[3]. I principali dispositivi attualmente funzionanti o in fase di ricerca e sviluppo nel mondo sono:
Dott. ing. Stefano Bracco, prof. Michele Troilo, Ordinario di Macchine a Fluido, prof. Angela Trucco, Ordinario di Sistemi per l’Energia e l’Ambiente,
Università degli Studi di Genova, DIMSET (Dipartimento di Macchine, Sistemi Energetici e Trasporti).
65_TER_dic_bracco.qxd:46-48_TER_mar_profilo
29-11-2010
11:23
Pagina 66
tecnica
66
energie rinnovabili
Dispositivi del tipo OWC
Con il termine OWC si intendono tutti i dispositivi che sfruttano il principio della “colonna d’acqua oscillante” (Oscillating Water Column) [1, 3, 4, 5, 6, 7]. Questi impianti,
solitamente installati sulla costa o in prossimità di essa, sono costituiti da strutture parzialmente sommerse all’interno
delle quali l’innalzamento o l’abbassamento della colonna
d’acqua è determinato dall’onda incidente [2, 8]. A seguito
di queste oscillazioni di livello, l’aria presente all’interno
della camera, che si trova alternativamente a pressione superiore od inferiore al valore di pressione esterna, aziona
una turbina collegata ad un generatore elettrico e posta in
cima alla struttura [2, 4, 8].
Tipicamente in tali impianti si impiega la turbina Wells caratterizzata da un rotore a pale con profilo simmetrico disposte a 90° rispetto all’asse della macchina [2, 5, 9]; la
turbina Wells, nonostante si trovi ad essere sottoposta ad
dicembre 2010
LA TERMOTECNICA
plan, poste ad un livello inferiore [13]. Uno dei più noti dispositivi è la tecnologia Tapchan (Tapered Channel) che utilizza come serbatoio di raccolta dell’acqua un bacino sulla terraferma [2, 3]. La versione off-shore del Tapchan è invece rappresentata dal Wave Dragon in cui il serbatoio
d’acqua galleggia al di sopra del pelo libero del mare [2].
Interessante anche l’impianto SSG (Sea Slot-cone Generator), descritto da Frigaard et al. in [14], installato sulla costa e costituito da tre serbatoi posti a quote diverse per
l’accumulo dell’acqua da inviare alle turbine idrauliche.
Dispositivi a galleggianti articolati
Si ricorda in questo gruppo il dispositivo Pelamis, derivato dai dispositivi Cockerell Raft e Nodding Duck, costituito
da quattro corpi cilindrici galleggianti collegati tra loro tramite giunti articolati e disposti perpendicolarmente al fronte d’onda [2, 3, 15].
Assorbitori puntuali
Ricadono in questa categoria dispositivi, costituiti da boe
fluttuanti o ancorate al fondale, che sfruttano il moto ondoso, attraverso sistemi meccanici o idraulici, al fine di generare elettricità. Da ricordare il sistema AWS (Archimede Wave Swing) ed i dispositivi Aqua Buoy, Power Buoy,
Seadog e Hose-Pump [2].
FIGURA 1
Schema
semplificato
dell’impianto (a)
ed indicazione
delle forze
agenti sulla
colonna liquida
contenuta
all’interno della
campana (b)
un flusso d’aria che periodicamente si inverte, mantiene
sempre lo stesso verso di rotazione [5]. In letteratura esistono numerosi studi che si occupano degli impianti OWC
e dell’ottimizzazione del funzionamento della turbina Wells al variare delle caratteristiche del moto ondoso [4, 5, 6,
7, 10, 11]. In particolare Falcão et al. in [4] e in [6] affrontano il problema dell’ottimizzazione dei parametri
operativi e costruttivi di una turbina Wells per un sistema
OWC considerando diverse possibili regimi del moto ondoso, i cosiddetti “wave climates” così definiti da Folley et
al. in [12] e da Curran et al. in [10]. Tra gli impianti OWC
attualmente in funzione è opportuno ricordare l’impianto
pilota installato nell’isola di Pico nelle Azzorre, avente una
potenza installata di 400 kW, l’impianto Limpet che eroga
500 kW nell’isola di Islay in Scozia e l’impianto da 500
kW installato a Port Kembla in Australia [3].
Dispositivi del tipo “Overtopping”
All’interno della categoria degli “overtopping devices” ricadono i sistemi che sfruttano i frangenti, attraverso il principio dell’ariete idraulico, inviando cospicue quantità di acqua in uno o più serbatoi, posti ad una quota rialzata rispetto al livello di quiete del mare; da qui l’acqua viene inviata ad una o più turbine idrauliche, di solito di tipo Ka-
Dispositivi del tipo “surging device”
Tra di essi si ricorda il “pendulor” che è un dispositivo dotato di una paratia basculante che, messa in oscillazione
dall’onda incidente, aziona una pompa idraulica a cui è
collegata; l’energia idraulica viene successivamente convertita in energia elettrica mediante un generatore elettrico.
Descrizione dell’impianto
oggetto di studio
L’impianto proposto è del tipo OWC (Oscillating Water Column), anche se si differenzia dai tradizionali sistemi che utilizzano il principio della colonna liquida oscillante [1, 2, 4,
6, 10]. In Figura 1a si riporta uno schema semplificato, non
in scala, dell’impianto studiato. I principali componenti del
sistema sono: una “campana” che si trova parzialmente immersa in acqua e al cui interno l’oscillazione della colonna
liquida provoca alternativamente l’aspirazione d’aria e la
successiva compressione ed espulsione della stessa, un serbatoio di accumulo ed un gruppo turbina-alternatore.
L’ingresso dell’aria, aspirata dall’esterno in condizioni di
temperatura e pressione ambiente, nella camera a volume
variabile è simulato, nel modello di calcolo, attraverso una
valvola di aspirazione che funziona in condizioni on-off: la
valvola si apre solamente se la pressione all’interno della camera scende al di sotto del valore di pressione ambiente, viceversa rimane chiusa. In modo analogo è simulata la fase
di fuoriuscita di aria dalla camera: la valvola di scarico si
apre qualora la pressione all’interno della camera superi il
