Kawasaki ER6N 12-13

KAWASAKI ER6-N 2012-2013
* Il disegno è puramente indicativo

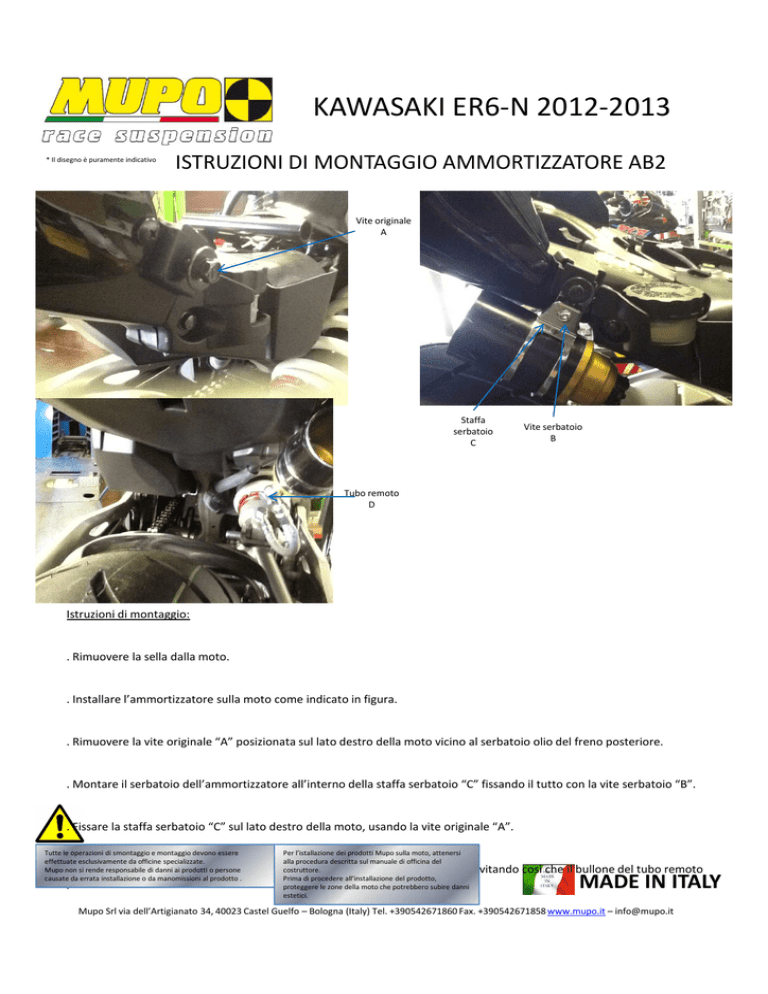

ISTRUZIONI DI MONTAGGIO AMMORTIZZATORE AB2
Vite originale
A
Staffa
serbatoio
C
Vite serbatoio
B
Tubo remoto
D
Istruzioni di montaggio:
. Rimuovere la sella dalla moto.
. Installare l’ammortizzatore sulla moto come indicato in figura.
. Rimuovere la vite originale “A” posizionata sul lato destro della moto vicino al serbatoio olio del freno posteriore.
. Montare il serbatoio dell’ammortizzatore all’interno della staffa serbatoio “C” fissando il tutto con la vite serbatoio “B”.
. Fissare la staffa serbatoio “C” sul lato destro della moto, usando la vite originale “A”.
Tutte le operazioni di smontaggio e montaggio devono essere
effettuate esclusivamente da officine specializzate.
Mupo non si rende responsabile di danni ai prodotti o persone
causate da errata installazione o da manomissioni al prodotto .
Per l’istallazione dei prodotti Mupo sulla moto, attenersi
alla procedura descritta sul manuale di officina del
. Prestare attenzione a posizionare il tubocostruttore.
remoto “D” come indicato in figura evitando così che il bullone del tubo remoto
Prima di procedere all’installazione del prodotto,
possa andare a contatto con il forcellone durante
dellasubire
moto.
proteggere le l’affondamento
zone della moto che potrebbero
danni
MADE IN ITALY
estetici.
Mupo Srl via dell’Artigianato 34, 40023 Castel Guelfo – Bologna (Italy) Tel. +390542671860 Fax. +390542671858 www.mupo.it – [email protected]
