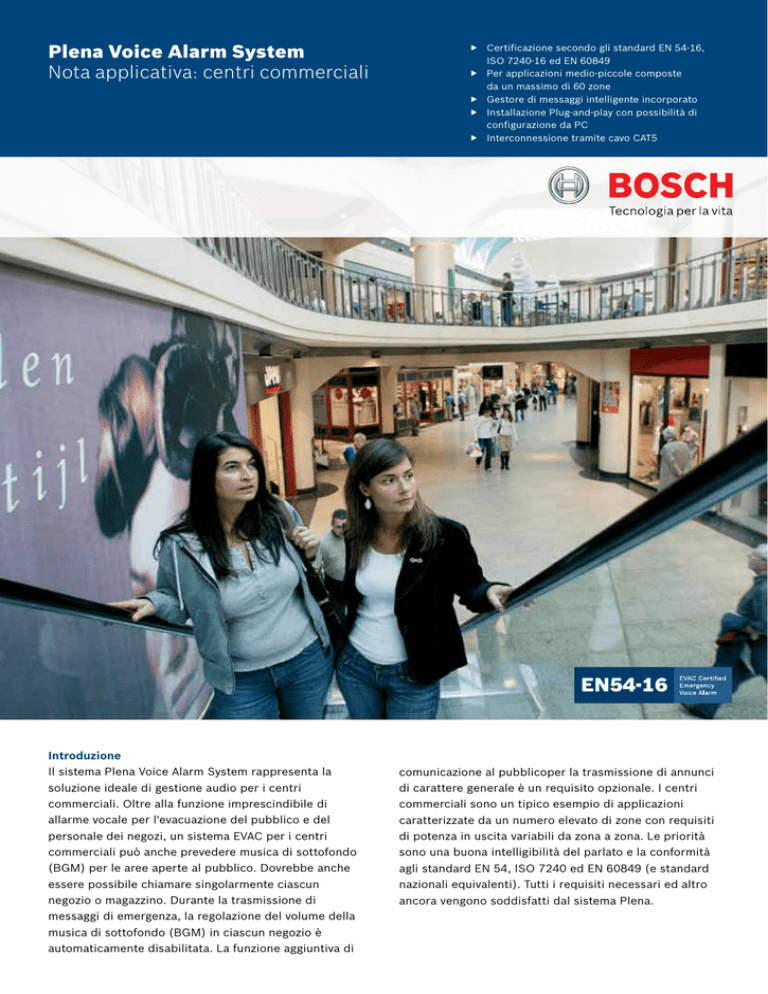

Plena Voice Alarm System Nota applicativa: centri commerciali

Plena Voice Alarm System
Nota applicativa: centri commerciali
ff Certificazione secondo gli standard EN 54-16,
ISO 7240-16 ed EN 60849
ff Per applicazioni medio-piccole composte
da un massimo di 60 zone
ff Gestore di messaggi intelligente incorporato
ff Installazione Plug-and-play con possibilità di
configurazione da PC
ff Interconnessione tramite cavo CAT5
Introduzione
Il sistema Plena Voice Alarm System rappresenta la
comunicazione al pubblicoper la trasmissione di annunci
soluzione ideale di gestione audio per i centri
di carattere generale è un requisito opzionale. I centri
commerciali. Oltre alla funzione imprescindibile di
commerciali sono un tipico esempio di applicazioni
allarme vocale per l'evacuazione del pubblico e del
caratterizzate da un numero elevato di zone con requisiti
personale dei negozi, un sistema EVAC per i centri
di potenza in uscita variabili da zona a zona. Le priorità
commerciali può anche prevedere musica di sottofondo
sono una buona intelligibilità del parlato e la conformità
(BGM) per le aree aperte al pubblico. Dovrebbe anche
agli standard EN 54, ISO 7240 ed EN 60849 (e standard
essere possibile chiamare singolarmente ciascun
nazionali equivalenti). Tutti i requisiti necessari ed altro
negozio o magazzino. Durante la trasmissione di
ancora vengono soddisfatti dal sistema Plena.
messaggi di emergenza, la regolazione del volume della
musica di sottofondo (BGM) in ciascun negozio è
automaticamente disabilitata. La funzione aggiuntiva di
2
Riepilogo dei requisiti
l pannello "vigili del fuoco" (con priorità assoluta)
è integrato in prossimità dell'ingresso principale
ff In genere fino a 60 zone
o dell’uscita di emergenza (in base alle normative
ff Massima priorità alla buona intelligibilità del parlato
locali). Il sistema Plena Voice Alarm System è un sistema
ff Requisiti di potenza variabili per zona
a due canali; pertanto la musica di sottofondo può
ff Stazione di chiamata nella sala di controllo sicurezza
essere diffusa anche nelle zone non interessate da
ff Funzionalità aggiuntiva di comunicazione al pubblico
una chiamata.
(non di emergenza)
ff Musica di sottofondo (BGM) nelle aree pubbliche
Il sistema Plena Voice Alarm System è progettato per
ff BGM con disattivazione della regolazione locale nei
l'installazione plug-and-play e può essere configurato
negozi
facilmente con DIP-switch o tramite software per
ottenere una configurazione più avanzata. Terminata
Soluzione per un sistema a 54 zone
la configurazione, il PC viene disconnesso.
Un Controller Plena Voice Alarm System gestisce
Le interconnessioni di sistema vengono effettuate
la diffusione fino a 6 zone. Le 48 zone rimanenti
tramite connettori standard RJ45 e cavi CAT5.
richiedono l'impiego di otto router a 6 zone. La sala
È possibile memorizzare fino a 255 messaggi
di controllo sicurezza è equipaggiata con un pannello
di evacuazione vocali. I messaggi possono essere
di controllo remoto e una stazione di chiamata, oltre
composti, rendendo ancora più flessibile l’uso
a tastiere per l'indirizzamento selettivo delle zone
di messaggi pre-registrati.
e di BGM per le aree aperte al pubblico, mentre l'unità
controller ed i router sono collocati in un cabinet
ignifugo o nel seminterrato.
3
Zone 49-54
Zone 43-48
Zone 37-42
8
Zone 31-36
Zone 25-30
Zone 19-24
Zone 13-18
7
Zone 1-6
Zone 7-12
7
2
1 Controller
2 Router
3 Pannello di controllo
remoto
4 Espansione pannello
di controllo remoto
5 Stazione di chiamata
6 Tastiera della stazione
di chiamata
7 Amplificatore di
potenza da 240 W
8 Amplificatore di
potenza da 480 W
9 Sorgente BGM
10 Pannello "vigili del
fuoco"
6
9
3
5
1
4
10
Zone
Zone 1-30
30 piccoli negozi/chioschi
30 diffusori a cassa/soffitto da 6 W
Zone 31-36
6 negozi
12 da 6 W (2 per negozio)
Zone 37-42
6 negozi di medie dimensioni
24 diffusori a soffitto da 6 W (4 per negozio)
Zone 43-46
Grande magazzino su 4 livelli
16 diffusori a soffitto da 6 W (4 per livello)
Zona 47
Sala di controllo sicurezza
1 diffusore a cassa da 6 W
Zona 48
Uffici
4 diffusori a cassa da 6 W
4 proiettori audio da 6 W
Zona 49
Zona di transito al piano terra
Zona 50
Galleria al 1° piano
10 diffusori a soffitto da 6 W
Zona 51
Galleria al 2° piano
10 diffusori a soffitto da 6 W
Zona 52
Piazzetta principale
4 diffusori a tromba da 18 W
Zona 53
Garage livello 1
6 diffusori a tromba da 10 W
Zona 54
Garage livello 2
6 diffusori a tromba da 10 W
Totale 858 W
Descrizione del sistema
Ogni zona richiede una potenza in uscita differente,
dai piccoli negozi provvisti di un solo diffusore ai grandi
magazzini a più piani con numerosi diffusori. I parcheggi
e le zone di transito scoperte richiedono l'impiego
di proiettori audio o diffusori a tromba resistenti agli
agenti atmosferici. Per facilitare le fasi di evacuazione
nei vari livelli del centro commerciale, le aree aperte
al pubblico sono divise in zone. Amplificatori di potenza
Plena aggiuntivi sono incorporati per fornire maggiore
potenza, per il funzionamento a due canali
e l'amplificazione di riserva.
4
Espansioni future
Soluzioni complete per la sicurezza
È possibile aggiungere ulteriori zone e maggiore potenza
Bosch Security Systems offre un'ampia gamma di
per zona incorporando router aggiuntivi ed amplificatori
soluzioni per la sicurezza e la comunicazione, utilizzate
di potenza Plena (fino a 1000 W per 6 zone).
quotidianamente in tutto il mondo in strutture
governative, spazi pubblici, centri commerciali,
Soluzioni certificate
scuole e aree residenziali.
Perché l'installazione sia completamente certificata
EVAC anche i diffusori ed il cablaggio devono essere
Per ulteriori informazioni sul sistema Plena Voice
conformi agli standard pertinenti. Bosch programma
Alarm System, contattare il rappresentante Bosch
dei corsi di formazione, con certificazione finale, per
locale oppure visitare il sito Web all'indirizzo:
i partner installatori – dettagli disponibili su richiesta.
www.boschsecurity.it.
