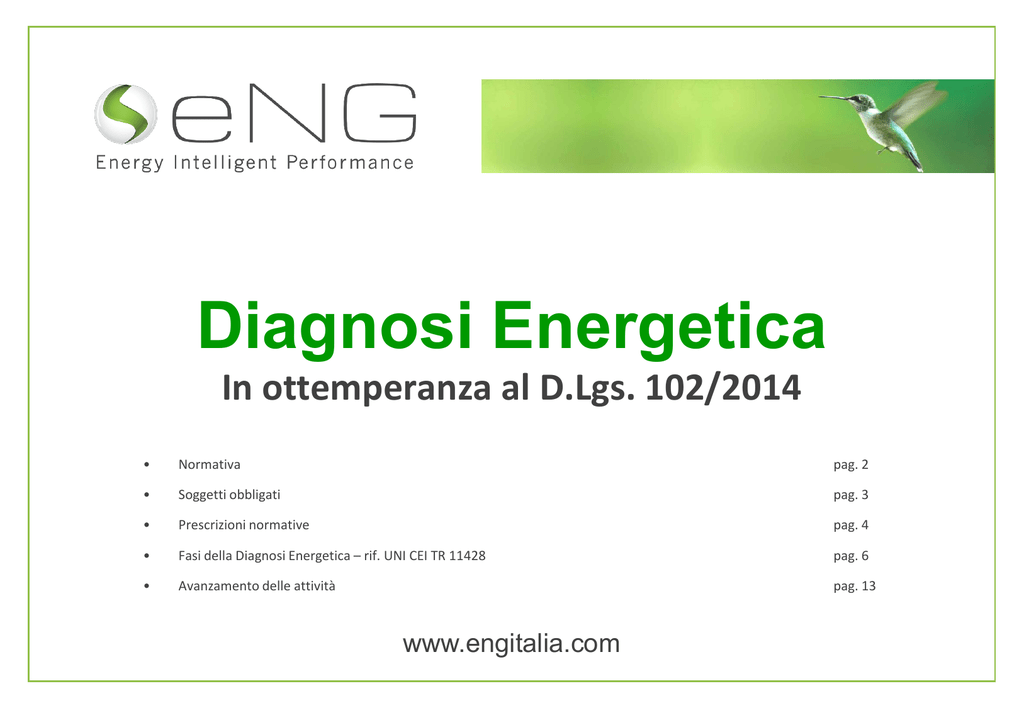

Diagnosi Energetica In ottemperanza al D.Lgs

Diagnosi Energetica
In ottemperanza al D.Lgs. 102/2014
•
Normativa
pag. 2
•
Soggetti obbligati
pag. 3
•
Prescrizioni normative
pag. 4
•
Fasi della Diagnosi Energetica – rif. UNI CEI TR 11428
pag. 6
•
Avanzamento delle attività
pag. 13
www.engitalia.com
Normativa
Con il Decreto Legislativo n° 102 del 4 Luglio 2014 l’Italia ha recepito la Direttiva 2012/27/UE
sull’Efficienza Energetica, ponendosi come finalità la promozione e il miglioramento dell'efficienza
energetica nazionale e definendo le misure necessarie per raggiungere l’obiettivo comunitario di
riduzione, entro l’anno 2020, di 20 milioni di tonnellate equivalenti di petrolio dei consumi di energia
primaria(1), pari a 15,5 milioni di tonnellate equivalenti di petrolio di energia finale(2), conteggiati a
partire dal 2010, in coerenza con la Strategia energetica nazionale.
La normativa prevede obblighi di efficientamento energetico a carico delle grandi imprese, delle
imprese energivore e delle Pubbliche amministrazioni.
(1) Energia primaria: disponibilità energetica offerta da fonti energetiche primarie quali il sole, il vento, le maree, i
combustibili chimici. L'energia primaria non è immediatamente disponibile, ma deve essere trasformata prima di poter
essere utilizzata.
(2) Energia finale: energia resa disponibile dalla fonte primaria che, oltre essere stata trasformata e resa disponibile
all’utilizzo, è stata trasportata presso l'utenza finale.
2
Soggetti obbligati
•
Grandi imprese: si intendono le imprese che occupano più di 250 persone, il cui fatturato
annuo supera i 50 milioni di euro o il cui totale di bilancio annuo supera i 43 milioni di euro.
•
Imprese a forte consumo di energia: si intendono, come da definizione contenuta nel Decreto
del Ministero dell’economia e delle Finanze 5 aprile 2013 (in Gazz. Uff. 18 aprile 2013, n. 91),
tutte le imprese, indipendentemente dalla loro dimensione, che abbiano utilizzato nell’anno di
riferimento almeno 2,4 GWh di energia elettrica oppure almeno 2,4 GWh di energia diversa
dall’elettrica e il cui rapporto tra costo complessivo dell’energia utilizzata per lo svolgimento
della propria attività e valore del fatturato risulti almeno pari al 3%. Un’Impresa rientra in questa
categoria quando verifica entrambe le condizioni.
3
Prescrizioni normative: grandi imprese
Le grandi imprese sono tenute ad effettuare entro il 5 Dicembre 2015 diagnosi energetiche nei
propri siti produttivi localizzati sul territorio nazionale, e successivamente a ripetere gli audit
energetici periodicamente ogni 4 anni, al fine di individuare gli interventi più efficaci per la riduzione
dei consumi e quantificare le opportunità di risparmio energetico.
I risultati della diagnosi energetica dovranno essere comunicati ad ENEA e ISPRA, che ne
cureranno la conservazione in una banca dati appositamente istituita.
Sono esentate da quest’obbligo le grandi imprese che hanno adottato sistemi di gestione conformi
EMAS e alle norme ISO 50001 o EN ISO 14001, a condizione che il sistema di gestione in
questione includa gli audit energetici periodici.
4
Prescrizioni normative: imprese energivore
Le imprese a forte consumo di energia, indipendentemente dalla loro dimensione, sono tenute ad
eseguire le Diagnosi Energetiche con le stesse modalità e le stesse scadenze individuate per le
grandi imprese.
Inoltre, le imprese energivore sono tenute a dare progressiva attuazione, in tempi ragionevoli, agli
interventi di efficientamento energetico individuati nelle Diagnosi Energetiche o, in alternativa, ad
adottare sistemi di gestione conformi alle norme ISO 50001.
La norma UNI CEI EN ISO 50001 specifica i requisiti per creare, avviare, mantenere e migliorare un
sistema di gestione energetica, il cui obiettivo è di consentire il perseguimento, con approccio
sistematico, del miglioramento continuo delle prestazioni energetiche, dell’efficienza energetica e
dell’utilizzo dell’energia.
5
Fasi della Diagnosi Energetica
Analisi documentazione relativa a
contratti e fatture utenze energia
elettrica e gas dell’ultimo triennio.
Analisi elaborati progettuali di strutture
e impianti.
Analisi contratti e costi manutentivi, lay
out e planimetrie, dati dell’edificio e degli
impianti.
eAuditing
strumentale
Sopralluoghi
strumentali.
tecnici
Installazione di
misurazione.
e
strumenti
rilevazioni
mobili
Fase 4
documentale
Fase 3
eAuditing
Fase 2
Fase 1
riferimento norme UNI CEI TR 11428
Elaborazione
diagnosi
energetica
Finalità dell’Analisi
Energetica
Definizione degli obiettivi della diagnosi
e indici della prestazione energetica per
edificio
Individuazione
delle
misure
di
miglioramento dell’efficienza energetica
volte alla:
Individuazione
delle
azioni
di
miglioramento dell’efficienza energetica
- Riduzione delle emissioni
di
Valutazione dello stato manutentivo e
impiantistico.
Rilevazione abitudini di utilizzo impianti
dell’edificio
- Riduzione dei costi energetici
Valutazione
interventi.
tecnico-economica
degli
Analisi costi-benefici degli interventi
Elaborazione
energetiche.
dinamica
delle
Firme
Output:
Output:
Output:
Individuare indici di prestazione
Elaborare indici di prestazione
Definire indici di prestazione
energetica effettiva e potenziali
energetica operativa e lay out
energetica
aree di Saving
energetici
modalità di conseguimento
Output:
obiettivo
e
Ridurre i costi energetici e le
emissioni
6
Elaborazione
diagnosi
energetica
Fase 4
documentale
eAuditing
strumentale
Fase 3
eAuditing
Fase 2
Fase 1
Fasi Diagnosi Energetica riferimento norme UNI CEI TR 11428
Finalità
Auditing documentale
•
Raccolta dei dati relativi alle bollette e ai contratti di fornitura energetica dell’ultimo triennio necessari
alla ricostruzione dei consumi energetici effettivi di elettricità e combustibili del periodo di riferimento.
•
Raccolta delle informazioni necessarie alla creazione dell’inventario energetico e allo svolgimento
della diagnosi, quali elaborati progettuali di strutture e impianti, dati dell’edificio e tipologie
impiantistiche.
•
Analisi dei dati di consumo energetico, dei contratti e costi manutentivi, lay out e planimetrie, dati
dell’edificio e degli impianti per individuare gli indici di prestazione energetica e le potenziali aree di
saving, che saranno maggiormente dettagliate in seguito all’acquisizione dei dati strumentali durante
sopralluoghi in loco (fase 2).
7
Elaborazione
diagnosi
energetica
Fase 4
documentale
eAuditing
strumentale
Fase 3
eAuditing
Fase 2
Fase 1
Fasi Diagnosi Energetica riferimento norme UNI CEI TR 11428
Finalità
Auditing strumentale in loco
•
Sopralluoghi tecnici e rilevazioni strumentali per la verifica e la valutazione delle caratteristiche
tecniche dell’involucro edilizio degli edifici, delle condizioni ambientali interne e dello stato
manutentivo e impiantistico.
•
Installazione di strumenti mobili di misurazione per la registrazione dei dati di utilizzo energetico reali
e delle condizioni ambientali interne ed esterne che possono incidere sui consumi nel periodo di
riferimento.
•
Rilevazione delle abitudini di utilizzo impianti dell’edificio, con registrazione degli orari di accensione
e spegnimento giornalieri e stagionali degli impianti ed individuazione delle abitudini che possono
incidere sui consumi energetici.
•
Rilevazione di tutti i dati necessari all’analisi dettagliata del profilo di consumo energetico di edifici ed
impianti.
8
Elaborazione
diagnosi
energetica
Fase 4
documentale
eAuditing
strumentale
Fase 3
eAuditing
Fase 2
Fase 1
Fasi Diagnosi Energetica riferimento norme UNI CEI TR 11428
Finalità
Elaborazione Diagnosi Energetica
•
Definizione degli obiettivi della diagnosi e degli indici della prestazione energetica degli edifici;
l’analisi terrà conto di:

dettaglio delle inefficienze strutturali, impiantistiche e gestionali rilevate

dati operativi relativi al consumo di energia aggiornati, misurati e tracciabili, registrati durante
sopralluoghi in loco o tramite l’installazione di strumenti di misurazione

percentuale di riduzione dei consumi possibile
•
Definizione e descrizione delle azioni possibili per il miglioramento dell’efficienza energetica.
•
Valutazione tecnico-economica, analisi costi-benefici e stima del tempo di pay back degli interventi
proposti, basati sull’analisi del costo del ciclo di vita in modo da tener conto dei risparmi e degli
investimenti a lungo termine
•
Elaborazione delle
Firme energetiche in conformità alla norma UNI EN 15603:2008.
9
Elaborazione
diagnosi
energetica
Fase 4
documentale
eAuditing
strumentale
Fase 3
eAuditing
Fase 2
Fase 1
Fasi Diagnosi Energetica: la Firma Energetica
Finalità
La norma UNI EN 15603:2008 permette di calcolare il consumo energetico di un edificio mettendo in relazione due soli dati:
•
la potenza media erogata dal generatore di energia (ricavabile dalle letture storico-effettive delle bollette energetiche dell’edificio)
•
la temperatura media esterna del periodo di cui si è determinata la potenza media del generatore (ricavabile dalla centralina meteo
dell’ARPA più vicina al sito)
Inserendo in ascissa le temperature ed in ordinata le potenze corrispondenti, si realizza che tale relazione è lineare, e si individuano per
l’edificio una retta per la stagione invernale ed una retta per la stagione estiva, le quali simulano il comportamento energetico
dell’edificio al variare della temperatura esterna.
Firma Energetica Invernale
Firma Energetica Estiva
10
Elaborazione
diagnosi
energetica
Fase 4
documentale
eAuditing
strumentale
Fase 3
eAuditing
Fase 2
Fase 1
Fasi Diagnosi Energetica: Dettaglio della relazione tecnica
Finalità
L’elaborato tecnico finale dell’Analisi Energetica sarà completo di:
•
Report redatto in seguito a sopralluoghi di rilievo per la rilevazione dello stato manutentivo e
impiantistico
•
Descrizione dello stato di fatto (di strutture ed impianti)
•
Individuazione delle inefficienze strutturali impiantistiche e gestionali
•
Report sulle statistiche dei costi attuali per mq, per addetto e per incidenza di tipo di consumo per
ciascuna tipologia di edifici
•
Descrizione degli interventi possibili, relative valutazioni tecnico-economiche e analisi costi-benefici
•
Elaborazione
Firma Energetica in conformità alla norma UNI EN 15603:2008
11
eAuditing
strumentale
Elaborazione
diagnosi
energetica
Fase 4
documentale
Fase 3
eAuditing
Fase 2
Fase 1
Fasi Diagnosi Energetica riferimento norme UNI CEI TR 11428
Finalità
Finalità
Con riferimento al D.Lgs 102/2014, in attuazione della Direttiva 2012/27/UE e nel rispetto dei criteri fissati
dalla Legge 96/2013, con la Diagnosi Energetica si definiscono le misure e gli interventi utili ad ottenere il
miglioramento dell’efficienza energetica, volti a:
•
ridurre le emissioni
•
ridurre i costi energetici
•
sensibilizzare rispetto ai benefici delle Diagnosi Energetiche e stimolare comportamenti che
contribuiscano a ridurre i consumi energetici
al fine di concorrere al conseguimento dell’obiettivo nazionale di risparmio energetico.
Saranno individuati le misure e gli interventi consigliati, ed il relativo tempo di pay back, per i quali
verranno prodotti dei business plan specifici e verranno calcolate le valorizzazioni economiche.
12
Avanzamento delle attività
Lo stato di avanzamento del progetto potrà essere monitorato costantemente dalla Committente
attraverso l’interfaccia web, che eNG fornirà successivamente al conferimento dell’incarico.
Attraverso il portale web la Committente potrà inoltre rendere disponibile ad eNG tutta la documentazione
necessaria all’Audit Energetico, salvando ogni file in spazi web riservati e dedicati per ciascuna
filiale/sede.
In modo analogo, eNG renderà disponibili alla Committente tutti i rapportini di intervento compilati in
seguito ai sopralluoghi in loco.
13-03-15 08.21
20-03-15 08.30
Sede
Sopralluogo
Sopralluogo presso Sede
eNG Srl
16-03-15 11.15
23-03-15 08.30
Filiale 03
Sopralluogo
Sopralluogo presso Filiale 03
eNG Srl
17-03-15 09.13
24-03-15 08.30
Filiale 21
Sopralluogo
Sopralluogo presso Filiale 21
eNG Srl
I campi della tabella indicano, per
ciascuna filiale/sede la data in cui
è
stato
programmato
il
sopralluogo
Il colore della bandiera indica lo
stato di avanzamento dell’attività
La documentazione relativa alla
filiale/sede prodotta da eNG o
dalla Committente è accessibile
da qui
13
