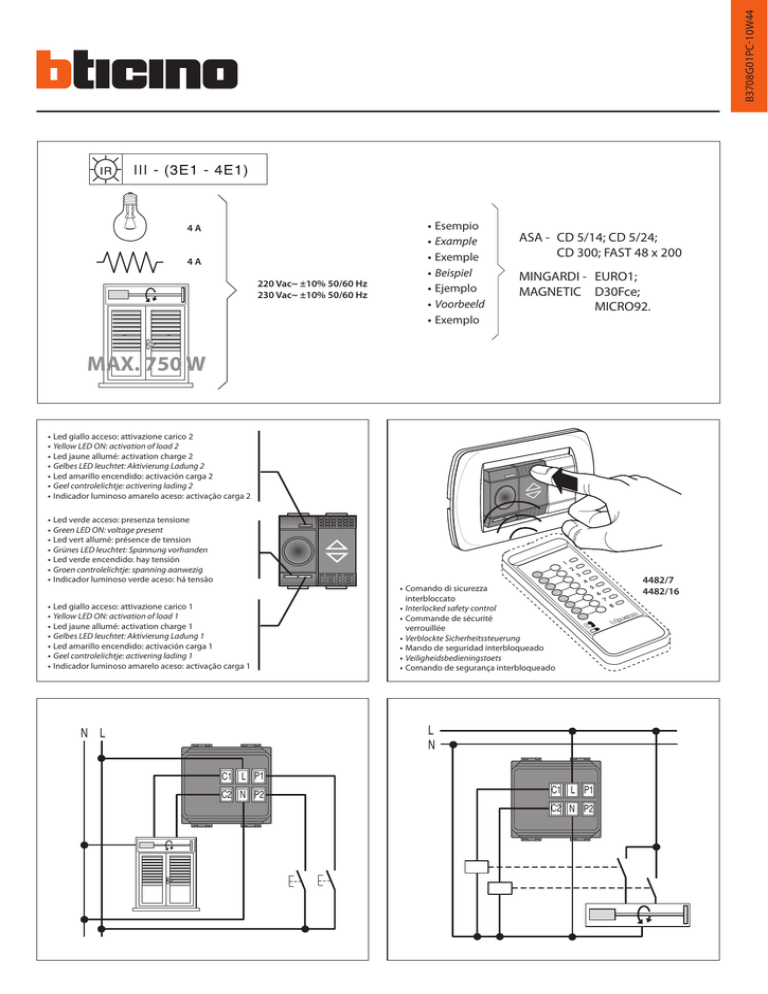

MAX. 750 W - DOMUSWIRE

B3708G01PC-10W44
4A
4A
220 Vac~ ±10% 50/60 Hz
230 Vac~ ±10% 50/60 Hz
•Esempio
•Example
•Exemple
•Beispiel
•Ejemplo
•Voorbeeld
•Exemplo
ASA - CD 5/14; CD 5/24;
CD 300; FAST 48 x 200
MINGARDI - EURO1;
MAGNETIC D30Fce;
MICRO92.
MAX. 750 W
•Led giallo acceso: attivazione carico 2
•Yellow LED ON: activation of load 2
•Led jaune allumé: activation charge 2
•Gelbes LED leuchtet: Aktivierung Ladung 2
•Led amarillo encendido: activación carga 2
•Geel controlelichtje: activering lading 2
•Indicador luminoso amarelo aceso: activação carga 2
•Led verde acceso: presenza tensione
•Green LED ON: voltage present
•Led vert allumé: présence de tension
•Grünes LED leuchtet: Spannung vorhanden
•Led verde encendido: hay tensión
•Groen controlelichtje: spanning aanwezig
•Indicador luminoso verde aceso: há tensão
•Led giallo acceso: attivazione carico 1
•Yellow LED ON: activation of load 1
•Led jaune allumé: activation charge 1
•Gelbes LED leuchtet: Aktivierung Ladung 1
•Led amarillo encendido: activación carga 1
•Geel controlelichtje: activering lading 1
•Indicador luminoso amarelo aceso: activação carga 1
•Comando di sicurezza
interbloccato
•Interlocked safety control
•Commande de sécurité
verrouillée
•Verblockte Sicherheitssteuerung
•Mando de seguridad interbloqueado
•Veiligheidsbedieningstoets
•Comando de segurança interbloqueado
L
N
N L
C1 L P1
C2 N P2
C1 L P1
C2 N P2
4482/7
4482/16
•Selezione canali
•Channel selection
•Sélection des canaux
•Kanalwahl
•Selección canales
•Keuze kanalen
•Selecção dos canais
•Monostabile
•Monostable
•Monostable
•Monostabil
•Monoestable
•Monostabiel
•Monoestável
2
•Ciclico SENZA spegnimento automatico
•Cyclic WITHOUT automatic turning off
•Cyclique SANS extinction automatique
•Zyklisch OHNE automatischem Ausschalten
•Ciclico SIN apagado automático
•Cyclisch ZONDER automatische uitshakeling
•Cíclico SEM desligamento automático
1
•Ciclico CON spegnimento automatico
•Cyclic WITH automatic turning off
•Cyclique AVEC extinction automatique
•Zyklisch MIT automatischem Ausschalten
•Ciclico CON apagado automático
•Cyclisch MET automatische itshakeling
•Cíclico COM desligamento automático
CH1-2
CH9-10
CH3-4
CH11-12
CH5-6
CH13-14
CH7-8
CH15-16
•Spegnimento automatico dopo 2 minuti
•Automatic turning off in 2 minutes
•Extinction automatique en 2 minutes
•Automatisches Ausschalten innerhalt von 2
Minuten
•Apagado automático en 2 minutos
•Automatische uitschakeling over 2 minuten
•Desligamento automático depois de 2
minutos
•Spegnimento automatico dopo 5 minuti
•Automatic turning off in 5 minutes
•Extinction automatique en 5 minutes
•Automatisches Ausschalten innerhalt von 5
Minuten
•Apagado automático en 5 minutos
•Automatische uitschakeling over 5 minuten
•Desligamento automático depois de 5
minutos
2
