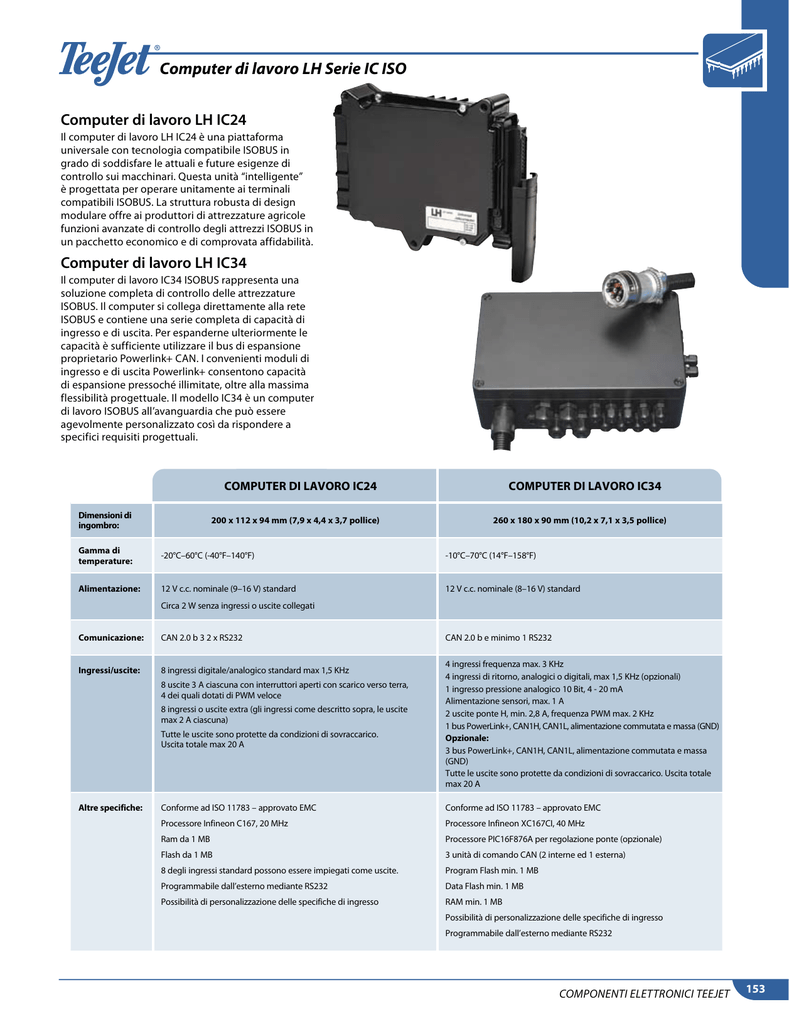

Computer di lavoro LH Serie IC ISO

Computer di lavoro LH Serie IC ISO
Computer di lavoro LH IC24
Il computer di lavoro LH IC24 è una piattaforma
universale con tecnologia compatibile ISOBUS in
grado di soddisfare le attuali e future esigenze di
controllo sui macchinari. Questa unità “intelligente”
è progettata per operare unitamente ai terminali
compatibili ISOBUS. La struttura robusta di design
modulare offre ai produttori di attrezzature agricole
funzioni avanzate di controllo degli attrezzi ISOBUS in
un pacchetto economico e di comprovata affidabilità.
Computer di lavoro LH IC34
Il computer di lavoro IC34 ISOBUS rappresenta una
soluzione completa di controllo delle attrezzature
ISOBUS. Il computer si collega direttamente alla rete
ISOBUS e contiene una serie completa di capacità di
ingresso e di uscita. Per espanderne ulteriormente le
capacità è sufficiente utilizzare il bus di espansione
proprietario Powerlink+ CAN. I convenienti moduli di
ingresso e di uscita Powerlink+ consentono capacità
di espansione pressoché illimitate, oltre alla massima
flessibilità progettuale. Il modello IC34 è un computer
di lavoro ISOBUS all’avanguardia che può essere
agevolmente personalizzato così da rispondere a
specifici requisiti progettuali.
Computer di lavoro IC24
Dimensioni di
ingombro:
200 x 112 x 94 mm (7,9 x 4,4 x 3,7 pollice)
Computer di lavoro IC34
260 x 180 x 90 mm (10,2 x 7,1 x 3,5 pollice)
Gamma di
temperature:
-20°C–60°C (-40°F–140°F)
-10°C–70°C (14°F–158°F)
Alimentazione:
12 V c.c. nominale (9–16 V) standard
12 V c.c. nominale (8–16 V) standard
Circa 2 W senza ingressi o uscite collegati
Comunicazione:
CAN 2.0 b 3 2 x RS232
Ingressi/uscite:
8 ingressi digitale/analogico standard max 1,5 KHz
8 uscite 3 A ciascuna con interruttori aperti con scarico verso terra,
4 dei quali dotati di PWM veloce
8 ingressi o uscite extra (gli ingressi come descritto sopra, le uscite
max 2 A ciascuna)
Tutte le uscite sono protette da condizioni di sovraccarico.
Uscita totale max 20 A
Altre specifiche:
CAN 2.0 b e minimo 1 RS232
4 ingressi frequenza max. 3 KHz
4 ingressi di ritorno, analogici o digitali, max 1,5 KHz (opzionali)
1 ingresso pressione analogico 10 Bit, 4 - 20 mA
Alimentazione sensori, max. 1 A
2 uscite ponte H, min. 2,8 A, frequenza PWM max. 2 KHz
1 bus PowerLink+, CAN1H, CAN1L, alimentazione commutata e massa (GND)
Opzionale:
3 bus PowerLink+, CAN1H, CAN1L, alimentazione commutata e massa
(GND)
Tutte le uscite sono protette da condizioni di sovraccarico. Uscita totale
max 20 A
Conforme ad ISO 11783 – approvato EMC
Conforme ad ISO 11783 – approvato EMC
Processore Infineon C167, 20 MHz
Processore Infineon XC167CI, 40 MHz
Ram da 1 MB
Processore PIC16F876A per regolazione ponte (opzionale)
Flash da 1 MB
3 unità di comando CAN (2 interne ed 1 esterna)
8 degli ingressi standard possono essere impiegati come uscite.
Program Flash min. 1 MB
Programmabile dall’esterno mediante RS232
Data Flash min. 1 MB
Possibilità di personalizzazione delle specifiche di ingresso
RAM min. 1 MB
Possibilità di personalizzazione delle specifiche di ingresso
Programmabile dall’esterno mediante RS232
Componenti elettronici TeeJet
153
