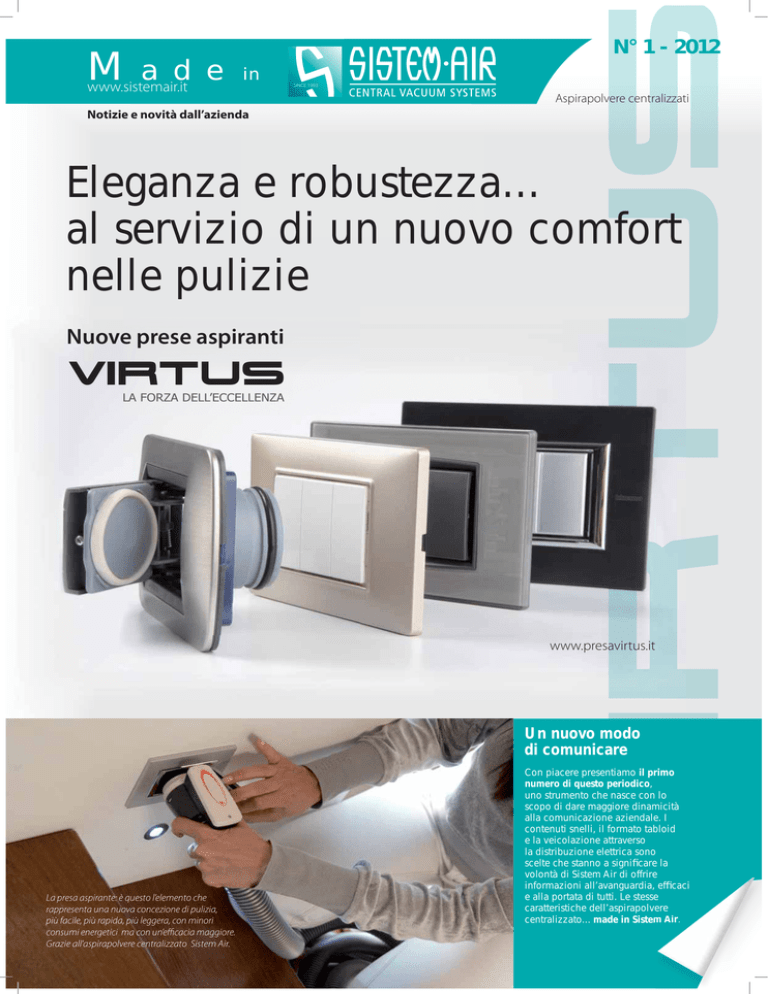

Eleganza e robustezza… al servizio di un nuovo comfort

Made in
www.sistemair.it
N° 1 - 2012
SINCE 1993
Aspirapolvere centralizzati
Notizie e novità dall’azienda
Eleganza e robustezza…
al servizio di un nuovo comfort
nelle pulizie
Nuove prese aspiranti
Virtus
LA FORZA DELL’ECCELLENZA
www.presavirtus.it
Un nuovo modo
di comunicare
La presa aspirante: è questo l’elemento che
rappresenta una nuova concezione di pulizia,
più facile, più rapida, più leggera, con minori
consumi energetici ma con un’efficacia maggiore.
Grazie all’aspirapolvere centralizzato Sistem Air.
Con piacere presentiamo il primo
numero di questo periodico,
uno strumento che nasce con lo
scopo di dare maggiore dinamicità
alla comunicazione aziendale. I
contenuti snelli, il formato tabloid
e la veicolazione attraverso
la distribuzione elettrica sono
scelte che stanno a significare la
volontà di Sistem Air di offrire
informazioni all’avanguardia, efficaci
e
e alla portata di tutti. Le stesse
ere
caratteristiche dell’aspirapolvere
m Air.
centralizzato... made in Sistem
SINCE 1993
Un progetto avveniristico
La ricerca della qualità è un
processo continuo, che non ha
mai un punto di arrivo, ma solo
delle tappe intermedie.
Questo è il pensiero dell’Azienda, che ha affrontato
un consistente investimento per cercare un ulteriore
miglioramento nelle sue prese aspiranti, mantenendo
invariato l’aspetto estetico finale, ma ripensando
totalmente il prodotto per renderlo più funzionale,
resistente e facile da montare. Tanti motivi in più per
installare un aspirapolvere centralizzato Sistem Air.
OBIETTIVI
• Mantenere la stessa estetica dei frutti delle corrispettive serie civili di interruttori elettrici
• Possibilità di montare le placche di finitura originali delle stesse serie civili
• Realizzare un supporto che non risenta delle irregolarità del muro dove viene fissato
• Migliorare la tenuta stagna dell’impianto nel corso degli anni
CRITERI DI INTERVENTO
1 - Miniaturizzazione del corpo presa
- riduzione dell’ingombro del corpo presa, in modo che risulti inferiore a tre
pulsanti di una qualsiasi serie civile. In questo modo si rendono indipendenti
il corpo presa dal telaio e dal tappo di finitura, così da ingegnerizzare la produzione e l’assemblaggio, aumentando il livello qualitativo complessivo;
- permette un rapido adeguamento del tappo di finitura e del telaio alle novità
di mercato proposte dai diversi produttori di serie civili.
2 - Riprogettazione della guarnizione di tenuta
- l’utilizzo di una gomma con una mescola specifica evita l’“effetto memoria” in caso di tempi
di chiusura prolungati dello sportellino, mentre la sagoma “a doppia conicità” garantisce
ad ogni chiusura il ritorno della guarnizione
nella sua sede.
3 - Irrigidimento del telaio
- sono state introdotte numerose nervature nel
telaio di fissaggio della presa, col risultato di
rendere più solido il fissaggio della presa alla
contropresa;
- conferire una eccezionale rigidità torsionale
alla presa stessa, in modo da renderla insensibile alle eventuali irregolarità presenti sulla
parete dove viene fissata.
SINCE 1993
per un risultato eccellente
Ogni dettaglio testimonia la qualità delle prese Virtus: un piccolo gioiello di ingegneria studiato per esaltare la funzionalità dell’aspirapolvere centralizzato.
Apertura facile, tenuta perfetta
Lo sportellino basculante ergonomico è studiato per ridurre al minimo lo sforzo durante l’apertura
della presa, consentendo di effettuare un movimento assolutamente naturale.
La molla di richiamo dello sportellino e la nuova guarnizione consentono la chiusura salda, garantendo
la tenuta dell’impianto sia quando è
spento che quando viene utilizzata
una delle altre prese aspiranti.
Eccezionale rigidità
Placche sempre al loro posto
I telai porta-placca, realizzati dello stesso colore
di quelli dei produttori
originali, ne riproducono
fedelmente gli innesti:
una volta posizionata la
placca, questa resterà fissata in maniera perfetta
sul telaio, proprio come
avviene sui supporti originali.
Semplicità di installazione
Le viti che fissano il corpo presa al
telaio porta-placca rendono l’insieme un corpo di eccezionale solidità,
in grado di resistere alle sollecitazioni causate dall’inserimento e
disinserimento del tubo flessibile
usato per le pulizie.
La presa Virtus è stata progettata
anche per essere installata con la
massima semplicità: l’innesto del
corpo presa nel raccordo della
contropresa è dotato di una doppia sede per la guarnizione di tenuta, in modo da poterla spostare
per avere sempre la tenuta perfetta anche quando la contro presa
non è murata a filo dell’intonaco,
ed è necessario ricorrere agli specifici kit di prolungamento (art.
1457.1 e 1450.8).
Anche la connessione elettrica
alla linea microinterruttore della
centrale è resa semplice, grazie
ai cavetti dotati di morsetti di cablaggio.
ed uno stile impeccabile
I finti tappi estetici rispecchiano in ogni
dettaglio le rispettive serie civili: non solo
nella forma dei frutti, ma anche nei colori
e nelle finiture. Una perfetta somiglianza
che rende possibile l’accostamento tra interruttori elettrici e prese aspiranti senza
che vi sia nessuna “nota stonata”.
SINCE 1993
Virtus: altà fedeltà nell’immagine,
a confronto col prodotto originale
Prese aspiranti Virtus
Prese elettriche
SINCE 1993
art. 1567.0
Presa aspirante Virtus per
modello BTicino Axolute Silver
art. 1564.0
Per modello BTicino
Axolute Bianca
art. 1566.0
Per modello BTicino
Axolute Nera
Supporto e tasti BTicino Axolute Silver
SINCE 1993
art. 1561.0
Presa aspirante Virtus per
modello BTicino Living Light International
art. 1562.0
Per modello BTicino
Living Light
art. 1565.0
Per modello BTicino
Living Light Tech
Supporto e tasti BTicino Living Light antracite
SINCE 1993
art. 1571.0
Presa aspirante Virtus per
modello BTicino Air Bianca
art. 1570.0
Per modello BTicino
Air Nera
art. 1572.0
Per modello BTicino
Air Tech
Supporto e tasti BTicino Living Light Air bianco
SINCE 1993
art. 1569.0
Presa aspirante Virtus per
modello BTicino Matix Bianca
Supporto e tasti BTicino Matix
SINCE 1993
Prese aspiranti Virtus
Prese elettriche
art. 1543.0
Presa aspirante Virtus per
modello Simon Urmet Nea Antracite
art. 1543.1
Per modello Simon
Urmet Nea Bianca
art. 1543.3
Per modello Simon
Urmet Nea
Bianco Ghiaccio
art. 1543.2
Per modello Simon
Urmet Nea
Acciaio Scuro
art. 1543.4
Per modello Simon
Urmet Nea
Alluminio
Prese aspiranti Virtus
Supporto e tasti Simon Urmet Nea Antracite
Prese elettriche
SINCE 1993
art. 1553.7
Presa aspirante Virtus per
modello Vimar Eikon Evo Antracite
art. 1553.8
Per modello Vimar
Eikon Evo Bianca
art. 1553.6
Per modello Vimar
Eikon Evo Next
Supporto e tasti Vimar Eikon Evo Antracite
SINCE 1993
art. 1558.0
Presa aspirante Virtus per
modello Vimar Eikon
art. 1558.1
Per modello
Vimar Eikon Bianca
art. 1553.5
Per modello
Vimar Next
Supporto e tasti Vimar Eikon Antracite
SINCE 1993
art. 1553.0
Presa aspirante Virtus per
modello Vimar Idea Nera
art. 1553.2
Per modello Vimar
Idea Bianca
Supporto e tasti Vimar Idea Nera
SINCE 1993
art. 1553.3
Presa aspirante Virtus per
modello Vimar Plana Silver
art. 1553.4
Per modello
Vimar Plana
Supporto e tasti Vimar Plana Silver
ANTEPRIMA DEI PROSSIMI NUMERI...
SINCE 1993
TECNO R-evolution: un successo
che si conferma
SETTORE CIVILE - centrale aspirante Tecno R-evolution
Domestic
Ad un anno dal lancio, questa centrale aspirante ha introdotto un nuovo standard di qualità nel settore dell’aspirazione centralizzata, che ha dimostrato tutto il suo apprezzamento per un prodotto tecnologicamente avanzato ma semplice da usare e installare.
Di seguito le tre principali innovazioni presenti in Tecno R-evolution, lasciando ai prossimi numeri un ulteriore approfondimento.
Opzione BiVac di scelta del tipo di filtrazione
r
A) separazione ciclonica delle polveri: l’aria e la polvere aspirate si separano per effetto
del vortice che si forma all’interno del cilindro della macchina, in modo che la polvere si
depositi nel secchio di raccolta polveri.
B) filtrazione a sacchetto: l’aria e la polvere aspirate finiscono in un sacchetto filtrante
in microfibra, in grado di trattenere la polvere. In questo modo non occorrerà pulire il filtro,
che resta come filtro di sicurezza.
Modelli disponibili:
art. 3110.2T - Tecno R-evolution 150
art. 3112.2T - Tecno R-evolution 250
art. 3113.2T - Tecno R-evolution 350
art. 3115.2T - Tecno R-evolution 450
Accendi
l’aspirapolvere
con
Tubo flessibile wireless
Sistema filtrante a bassa manutenzione
L’innovativo sistema filtrante presente sulle centrali TECNO R-evolution è costituito da un filtro conico, realizzato in poliestere e fibra di alluminio, lavabile e certificato in classe di filtrazione
M, al quale è applicato un collegamento con l’impianto di messa a terra della centrale. Grazie a questo collegamento, non si avrà alcun accumulo di cariche statiche, in modo che la polvere
non risulti attirata sulle pareti del filtro, depositandosi, ma sia libera di cadere nel secchio sottostante, grazia anche alla forma “a cono capovolto” del filtro stesso.
FLISY: L’INNOVAZIONE DEL
PULITO
Flisy, l’innovativo tubo flessibile ON/OFF con tecnologia wireless,
coniuga la leggerezza del tubo tradizionale alla comodità
dell’accensione dell’impianto mediante un pulsante posto
sull’impugnatura del tubo stesso.
Una centrale intelligente... facile da usare
La centrale Tecno R-evolution di Sistem Air dispone di un computer intelligente che, grazie a diversi sensori di pressione, è in grado di dare in ogni momento le informazioni sulle reali
condizioni di funzionamento della centrale, avvisando quando è necessario effettuare qualsiasi tipo di manutenzione. Tutti i messaggi compaiono su un display grafico di facile consultazione,
e la manutenzione può essere personalizzata a seconda delle specifiche esigenze dell’impianto.
In fase di prima installazione la centrale richiede la data, che verrà memorizzata dal computer e farà fede per l’inizio del periodo di garanzia, e consente di inserire i numeri da contattare in
caso di assistenza, che verrano indicati all’utilizzatore insieme ai messaggi di manutenzione.
Wireless
La centrale è in grado di rilevare:
• il livello di riempimento del contenitore polveri (filtrazione ciclonica)
• il livello di riempimento del sacchetto polveri (filtrazione a sacchetto)
• la percentuale di efficienza del filtro
• il valore di depressione presente nell’impianto
• le ore di funzionamento del motore
• le ore di accensione della centrale
NOVITÀ dall’azienda
Nuovo catalogo 2012 e nuovo listino 2012
È disponibile la nuova documentazione 2012: all’interno troverete, oltre alle novità di prodotto, una serie di nozioni sul dimensionamento e sulla realizzazione
dell’impianto di aspirapolvere centralizzato.
Aggiornamento software di preventivazione
Contestualmente al lancio del nuovo listino è disponibile l’aggornamento del software di preventivazione Solution di Sistem Air: uno strumento che rende estremamente semplice la realizzazione di qualsiasi preventivo, anche da parte di chi è alle prime armi.
Sistem Air su Facebook e Twitter
Due nuovi spazi dove scoprire le nostre novità e scriverci le vostre impressioni, commenti, suggerimenti.
ANTEPRIMA DEI PROSSIMI NUMERI...
SINCE 1993
Master Line Professional:
la gamma per tutte le applicazioni
master Line
SETTORE TERZIARIO INDUSTRIALE
Professional
L’aspirapolvere centralizzato dimostra una straordinaria flessibilità di applicazione, anche in quei casi dove vi sono grandi superfici da pulire e sono richiesti più operatori in contemporanea. La linea Master Line Professional, nata come soluzione per questo genere di situazioni, è caratterizzata da elettronica avanzata che ne ha reso estremamente semplice l’installazione e l’utilizzo. Questa semplicità può essere riassunta in questi punti:
- eliminazione dei partitori resistivi per gestire gli impianti multioperatore;
- utilizzo di un semplice cavo seriale per collegare le diverse unità;
- eliminazione della complessa fase di collaudo;
- gestione diretta della potenza aspirante da parte dell’utilizzatore, al quale è chiesto solo di impostare il valore desiderato.
La linea monoblocco Revo Block
Professional racchiude in un corpo
compatto tutta la potenza dei motori
professionali ad induzione, per avere
la massima prestazione anche quando lo spazio disponibile non consente
l’installazione di un gruppo motoreseparatore.
art. 3600.0U
Si tratta di un sistema di
pulizia automatica del
filtro mediante getto di
aria compressa. È adatto a tutte le centrali della
linea professionale ed è
semplice nell’installazione
e nell’utilizzo. Può essere
montato anche in un secondo momento.
Industrial Clean
big/small
I separatori di polveri della linea Industrial Clean, in accoppiamento con i
motori Industrial Motor, costituiscono
la centrale aspirante nelle applicazioni
industriali.
Grazie all’elettronica intelligente sono
in grado di comandare più motori soffianti, gestendo in maniera ottimale le
loro prestazioni.
Modelli disponibili:
art. 3201.1B - Revo Block Professional 500
art. 3201.2B - Revo Block Professional 700
art. 3201.3B - Revo Block Professional 1000
art. 3201.4B - Revo Block Professional 1200
art. 3201.5B - Revo Block Professional 1500
art. 3201.6B - Revo Block Professional 1800
art. 3400.0 - Industrial Clean Small
art. 3400.1 - Industrial Clean Big
art. 3500.2M - Industrial Motor U1 Matic
art. 3500.4M - Industrial Motor U2 Matic
art. 3500.6M - Industrial Motor U3 Matic
art. 3500.7M - Industrial Motor U4 Matic
art. 3500.1M - Industrial Motor U1
art. 3500.3M - Industrial Motor U2
art. 3500.5M - Industrial Motor U3
I gruppi motore soffianti della linea Industrial Motor si caratterizzano per la
grande potenza aspirante e affidabilità, che permettono di avere sempre la
massima prestazione in ogni condizione di utilizzo.
Grazie alla modularità del sistema
non c’è limite alla superficie che può
essere pulita e al numero di utilizzatori in contemporanea.
CD
Copia realizzata da Tecnoplus
vietata la vendita.
V01.11
Richiedi la nuova
documentazione cartacea 2012
e l’aggiornamento del
software di preventivazione
per preventivi automatici
Preventivi
Chiamando il n° 0381 650082
Inviando un fax al n° 0381 650120
Scrivendo all’indirizzo e-mail [email protected]
www.sistemair.it
SINCE 1993
La nuova contropresa Virtus
Rintracciabile sotto intonaco
1) Grazie all’inserimento di un apposito marker, le controprese Virtus possono essere rintracciate anche quando sono state erroneamente coperte dall’intonaco.
Basta utilizzare un comune metal detector.
Contropresa Virtus
versione con raccordo curvo
Contropresa Virtus
versione con raccordo dritto
art. 1450.0
art. 1450.1
Più spazio per i collegamenti
2) E’ stato riprogettato lo spazio a disposizione per le connessioni elettriche della
presa aspirante alla linea microinterruttore della centrale, che è stato ampliato e
dotato di pareti sfondabili per rendere più agevole il collegamento.
Installazione a murare e su cartongesso
3) Il profilo di battuta è stato reso più profondo, più ampio e dotato di fori: queste migliorie rendono la contropresa Virtus universale, permettendo indifferentemente la sua
installazione a muro oppure il fissaggio diretto sulle pareti di cartongesso.
Installazione “a murare”
Fissaggio sulle pareti in cartongesso
