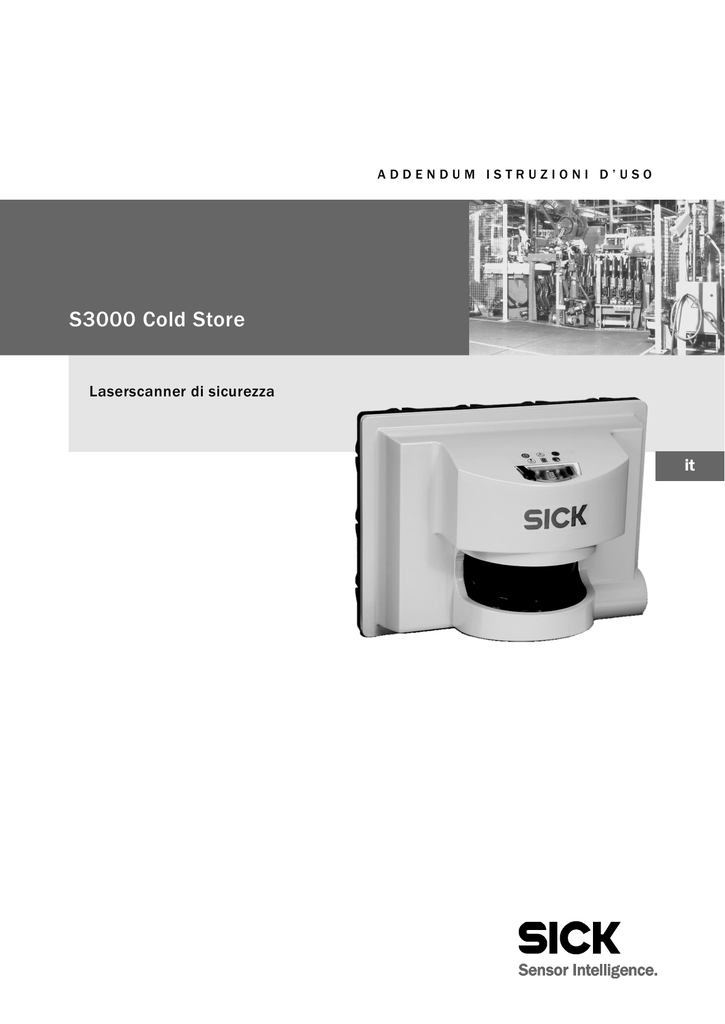

S3000 Cold Store

ADDENDUM ISTRUZIONI D’USO
S3000 Cold Store
Laserscanner di sicurezza
it
Addendum istruzioni d’uso
S3000 Cold Store
Il presente manuale è coperto da diritti d’autore. Tutti i diritti che ne derivano appartengono alla ditta SICK AG. Il
manuale o parti di esso possono essere fotocopiati esclusivamente entro i limiti previsti dalle disposizioni di
legge in materia di diritti d’autore. Non è consentito modificare o abbreviare il presente manuale senza previa
autorizzazione scritta della ditta SICK AG.
2
© SICK AG • Industrial Safety Systems • Germania • Tutti i diritti riservati
8012032/YY95/2016-02-05
Contenuti soggetti a modifiche senza preavviso
Indice
S3000 Cold Store
Indice
1
A proposito di questo documento....................................................................................4
2
Sulla sicurezza ...................................................................................................................4
2.1
Campi d’impiego del dispositivo ..........................................................................4
2.2
Note di sicurezza generali e misure di protezione ..............................................4
3
Descrizione del prodotto...................................................................................................5
3.1
Caratteristiche particolari .....................................................................................5
3.2
Elementi di visualizzazione...................................................................................6
4
Montaggio ..........................................................................................................................7
5
Installazione elettrica .......................................................................................................8
5.1
Connessione di sistema........................................................................................8
5.2
Collegamento per parametrizzazione e diagnostica .........................................10
6
Cura e manutenzione ......................................................................................................11
6.1
Pulizia del frontalino ...........................................................................................11
6.2
Sostituzione della cartuccia disidratante ..........................................................11
7
Dati tecnici .......................................................................................................................12
7.1
Scheda tecnica....................................................................................................12
7.2
Disegni quotati ....................................................................................................13
7.2.1
S3000 Cold Store..............................................................................13
8
Dati di ordinazione ..........................................................................................................15
8.1
Dotazione della fornitura ....................................................................................15
8.2
Sistema disponibile.............................................................................................15
8.3
Accessori/pezzi di ricambio................................................................................15
9
Appendice.........................................................................................................................16
9.1
Conformità alle direttive UE................................................................................16
9.2
Indice delle tabelle..............................................................................................17
9.3
Indice delle figure................................................................................................17
8012032/YY95/2016-02-05
3
A proposito di questo
documento
Capitolo 1
S3000 Cold Store
1
A proposito di questo documento
Nota
Il presente documento è una traduzione dell’originale.
Il presente addendum vale per per il laserscanner di sicurezza S3000 Cold Store che
riporta sulla sua targhetta alla voce Operating Instructions una delle scritte seguenti:
8011877
8011877/TL59
8011877/YY95
Nota
Il presente documento fa parte dell’articolo SICK con codice numerico 8011877
(addendum istruzioni d’uso “Laserscanner di sicurezza S3000 Cold Store” in tutte le
lingue disponibili).
Il presente addendum è valido esclusivamente in abbinamento alle istruzioni d’uso di
base “Laserscanner di sicurezza S3000” (codfice numerico SICK-8009791).
In caso il documento presente non dia indicazioni contrarie, valgono le informazioni delle
istruzioni d’uso di base riportate per il laserscanner di sicurezza S3000 Advanced.
Per la configurazione e la diagnostica di questi dispositivi avete bisogno della versione
3.50, o successiva, del CDS (Configuration & Diagnostic Software).
2
Sulla sicurezza
2.1
Campi d’impiego del dispositivo
Il laserscanner di sicurezza S3000 Cold Store ha il compito di proteggere persone e impianti. Il S3000 Cold Store è particolarmente indicato per l’impiego in aree fredde.
Esso permette di realizzare sia delle applicazioni stazionarie, p. es. la protezione di superfici o di portoni, che delle applicazioni mobili, p. es. un AGV.
Nota
L’S3000 Cold Store è solo parzialmente in grado di gestire le condizioni ambientali come
p. es. pioggia, neve, nebbia o incidenza di luce solare. Non ne è previsto l’impiego in aree
esterne prive di tettoia.
Il livello di sicurezza del laserscanner di sicurezza corrisponde alla categoria 3 in conformità a EN ISO 13 849B1 ed esso è impiegabile fino a SIL2 in conformità all’IEC 61 508.
2.2
Note di sicurezza generali e misure di protezione
Indicazioni di sicurezza
Il presente addendum va messo a disposizione dell’operatore dell’impianto, della macchiATTENZIONE na o del veicolo utilizzato con il laserscanner di sicurezza S3000 Cold Store, insieme alle
istruzioni per l’uso di base. L’operatore della macchina dovrà essere istruito da persone
competenti ed esortato a leggere e osservare l’addendum nonché le istruzioni per l’uso.
4
8012032/YY95/2016-02-05
Descrizione del prodotto
Capitolo 3
S3000 Cold Store
3
Questo capitolo vi informa sulle particolarità del laserscanner di sicurezza S3000
Cold Store. Esso descrive anche le proprietà e le funzioni che lo distinguono dall’S3000
Advanced.
Leggete assolutamente questo capitolo prima di montare, installare o mettere in
funzione il dispositivo.
3.1
Caratteristiche particolari
dimensione di campo protetto 7 m
dimensione di campo di allerta 49 m (20 m per il 20 % di remissione)
area di scansione 180°
4 campi protetti e di allerta (set di campi)
tempo minimo di risposta: 60 ms
integrazione sicura su bus mediante il gruppo di prodotti Intelliface SICK
campo di temperatura ampliato da –30 °C a +50 °C
Il S3000 Cold Store è concepito in modo particolare per le aree fredde e può essere
impiegato con delle temperature ambientali comprese tra –30 °C e +50 °C.
Il dispositivo risponde ai requisiti del tipo di protezione IP 67 conformemente a EN 60 529
ed è dotato di un riscaldatore regolato da un termostato che si accende in caso di necessità. Il laserscanner di sicurezza sarà pronto al funzionamento dopo aver raggiunto nel contenitore la temperatura necessaria. Durante il funzionamento, il riscaldamento si accende
automaticamente quando risulta necessario (riscaldamento ciclico).
Note
La fase di riscaldamento se si attiva il dispositivo in un ambiente con una temperatura
di –30 °C dura circa 60 minuti.
Nel passaggio del dispositivo da un ambiente caldo a uno freddo è possibile la
formazione di rugiada (condensa) sul vetro anteriore. Lo scanner in questo caso indica
“vetro anteriore sporco” e
o
. In questi casi si consiglia una fase di
riscaldamento fino a 3 ore, affinché il dispositivo raggiunga la temperatura ambiente.
8012032/YY95/2016-02-05
5
Capitolo 3
S3000 Cold Store
3.2
Elementi di visualizzazione
Oltre agli elementi di visualizzazione tipici per l’S3000, l’S3000 Cold Store è dotato a
destra, di fianco al frontalino, di un indicatore luminoso blu dal significato seguente:
Blu
riscaldamento acceso, il dispositivo si sta scaldando
Fig. 1: indicatore luminoso
“riscaldamento acceso”
indicatore
luminoso blu
Una volta raggiunta la temperatura necessaria nel contenitore, il laserscanner di sicurezza
passa alla modalità di funzionamento (tempo di riscaldamento con –30 °C: circa 60 minuti).
Nota
6
Durante l’esercizio, l’indicatore luminoso si illumina ogni tanto indicando che sta “riscaldando”. L’S3000 Cold Store rimane pronto all’esercizio anche quando l’indicatore è illuminato.
8012032/YY95/2016-02-05
Montaggio
Capitolo 4
S3000 Cold Store
4
Montaggio
Per calcolare la distanza di sicurezza e la dimensione di campo protetto per la modalità
orizzontale o verticale in applicazioni stazionarie ovvero mobili consultare il capitolo “Montaggio” nelle istruzioni per l’uso di base “Laserscanner di sicurezza S3000” (codice numerico SICK 8009791). Osservate anche le informazioni del capitolo sulla funzione del contorno come punto di riferimento e sul momento di commutazione dei casi di sorveglianza.
L’S3000 Cold Store può essere montato in qualsiasi posizione.
Fig. 2: supporto registrabile
±7,5°
±7,5°
Per permetterne un montaggio semplice è disponibile un apposito supporto registrabile
che permette di registrare il laserscanner di sicurezza sugli assi x e y.
Note
Osservare durante il montaggio e la registrazione i disegni quotati nella sezione 7.2
“Disegni quotati” a pagina 13.
Fare attenzione durante il montaggio che la linea di scansione sia corretta. Per l’altezza
di fuoriusicita dei raggi vedere il disegno quotato dell’S3000 Cold Store (vedi Fig. 5 a
pagina 13).
8012032/YY95/2016-02-05
7
Installazione elettrica
Capitolo 5
S3000 Cold Store
5
Togliere la tensione all’impianto!
Durante i lavori di collegamento dei dispositivi l’impianto potrebbe avviarsi involontariamente.
ATTENZIONE
Assicurarsi che l’intero impianto non sia sotto tensione durante la fase di installazione
elettrica.
5.1
Connessione di sistema
Gli ingressi e le uscite dell’S3000 Cold Store sono collocati nella spina di collegamento a
16 poli (morsetti a vite). I cavi di allacciamento possono giungere alla scatola della presa
tramite uno dei tre passacavi.
Fig. 3: spina di collegamento
passacavo
passacavi
8
8012032/YY95/2016-02-05
Capitolo 5
S3000 Cold Store
Tab. 1: assegnazione dei pin
della spina di allacciamento
Pin
Segnale
Funzione
1
EFIA
Enhanced function interface = comunicazione sicura dei
dispositivi SICK
2
RxD
Interfaccia RSB232 per PC
3
B1
Ingresso di comando statico B
4
Riscaldamento
0 V cc
Tensione di alimentazione del riscaldatore
5
ERR
Uscita di segnalazione – errore/sporco o connessione per
1)
un ponte di indirizzamento come guest
6
A1
Ingresso di comando statico A o connessione per un ponte
1)
di indirizzamento come guest
7
A2
Ingresso di comando statico A
8
0 V cc scanner
Tensione di alimentazione del laserscanner di sicurezza
9
EFIB
Enhanced function interface = comunicazione sicura dei
dispositivi SICK
10
TxD
Interfaccia RSB232 per PC
11
B2
Ingresso di comando statico B
12
Riscaldatore
+24 V cc
Tensione di alimentazione del riscaldatore
13
OSSD1
14
OSSD2
15
CA
Uscita, Oggetto nel campo di allerta
16
+24 V cc scanner
Tensione di alimentazione del laserscanner di sicurezza
Uscita di comando
Per evitare radiazioni EMC non è consentito occupare le morsettiere di collegamento
non utilizzate.
Note
Per allacciare la tensione di alimentazione del laserscanner di sicurezza e del riscaldatore sono disponibili due morsettiere di collegamento separate permettendo così di
riscaldare il laserscanner di sicurezza alla temperatura d’esercizio prima di metterlo in
funzione.
Per alimentare il riscaldatore è sufficiente un alimentatore non stabilizzato di 24 V cc
(ondulazione residua max. di ±5 %). L’intera potenza di riscaldamento è raggiunta
soltanto con una tensione di alimentazione di 24 V cc.
Il fabbisogno ciclico di corrente del riscaldatore è di circa 4 A.
Se impiegate un alimentatore per l’alimentazione in comune del laserscanner di sicurezza e del riscaldatore dovete collegare i morsetti 4 e 8 ovvero 12 e 16. In tal caso
l’alimentatore dovrà soddisfare i requisiti del laserscanner di sicurezza e coprire il
fabbisogno di corrente del laserscanner di sicurezza e del riscaldatore (vedi Tab. 2 a
pagina 12).
1)
8012032/YY95/2016-02-05
Nel funzionamento in una rete EFI è necessario definire un dispositivo come guest ponticellando il pin 5 con il
pin 6. Questo è necessario anche quando vari laserscanner di sicurezza sono collegati a un’interconnessione
EFI di un controllore di sicurezza Flexi Soft.
9
Capitolo 5
S3000 Cold Store
5.2
Collegamento per parametrizzazione e diagnostica
Per la parametrizzazione e la diagnostica ampliata tramite PC/laptop è disponibile per
l’S3000 Cold Store un cavo di servizio dedicato (RSB232, predisposto per il collegamento
PC seriale; vedere sezione 8.3 “Accessori/pezzi di ricambio” a pagina 15). I cavi di servizio
sono lunghi 5 m.
Oltre alla spina DBSub a 9 poli per il collegamento seriale a un PC, il cavo di servizio dispone di un cavo di alimentazione separato per alimentare il laserscanner di sicurezza (senza
alimentazione del riscaldamento). Fornendo così la tensione di alimentazione dell’applicazione al laserscanner di sicurezza.
Fig. 4: cavo di servizio con
allacciamento PC seriale e
cavo di alimentazione
cavo PC
cavo di alimentazione
connessione nell’ S3000 Cold Store
connessione nella spina di
collegamento
Nota
Se l’S3000 Cold Store è collegato a un sistema bus tramite EFI (p. es. tramite i prodotti
SICK Intelliface), la configurazione ovvero la diagnostica sono eseguibili anche dall’esterno
dell’area fredda tramite il sistema bus.
Il campo protetto andrà invece sempre verificato dall’impianto, dalla macchina o dal
veicolo in conformità alle relative istruzioni d’uso di base.
10
8012032/YY95/2016-02-05
Cura e manutenzione
Capitolo 6
S3000 Cold Store
6
Cura e manutenzione
Non aprire il laserscanner di sicurezza S3000 Cold Store!
Non è consentito aprire il laserscanner di sicurezza! Con l’apertura del dispositivo decade
ATTENZIONE la garanzia del produttore.
6.1
Pulizia del frontalino
Il laserscanner di sicurezza S3000 Cold Store funziona in gran parte senza necessità di
manutenzione. Il frontalino del laserscanner di sicurezza va pertanto pulito regolarmente e
se si sporca.
Non usate detergenti aggressivi.
Non usate detergenti abrasivi.
Nota
A causa della carica statica rimangono attaccati al frontalino dei granelli di polvere. Attenuate questo effetto utilizzando per la pulizia l’apposito detergente antistatico per plastica (codice num. SICK 5600006) e il panno SICK (codice num. 4003353) per dispositivi
ottici (vedere sezione 8.3 “Accessori/pezzi di ricambio” a pagina 15).
Come pulire il frontalino:
togliete la polvere dal frontalino con un pennello pulito e morbido.
passate poi sul frontalino un panno pulito ed umido.
Nota
Se il frontalino è graffiato o danneggiato il dispositivo va sostituito. Contattate in tal caso la
vostra sede SICK di riferimento.
6.2
Sostituzione della cartuccia disidratante
Per l’assorbimento dell’umidità residua l’S3000 Cold Store dispone di un’apposita
cartuccia sul lato del contenitore (vedi Fig. 5 a pagina 13).
Riconoscerete che la cartuccia è satura quando il colore blu sarà diventato rosso. Provvedete quindi a sostituire la cartuccia disidratante. La cartuccia disidratante è disponibile
come pezzo di ricambio (vedere sezione 8.3 “Accessori/pezzi di ricambio” a pagina 15).
Nota
La sostituzione va eseguita esclusivamente in un locale asciutto (p. es. nell’ambiente di un
ufficio).
8012032/YY95/2016-02-05
11
Dati tecnici
Capitolo 7
S3000 Cold Store
7
Dati tecnici
7.1
Scheda tecnica
Tab. 2: scheda tecnica
S3000 Cold Store
Minimo
Tipico
Massimo
Indicazioni generali
Tipo di protezione
IP 65 e IP 67 (EN 60 529)
Area di temperatura di
funzionamento
–30 °C
+50 °C
Area di temperatura di
immagazzinaggio
–30 °C
+70 °C
max. 24 h
Materiale del contenitore
Piastra posteriore e contenitore
della presa
Pressofusione di alluminio
Calotta
Poliuretano (PU), giallo navone
Frontalino
Materiale
Policarbonato
Superficie
Lato esterno con rivestimento antigraffio
Dimensioni
Vedere sezione 7.2 “Disegni quotati” a pagina 13.
Peso, senza materiale di montaggio
9 kg
Dati funzionali
Angolo di scansione
180°
Dati elettrici
Connessione elettrica
Spina a 16 poli con morsetti a vite
3 passacavi PG11 per cavi con diametro 5-12 mm
Laserscanner di sicurezza
Tensione di alimentazione
2)
(SELV) .
17,5 V
24 V
28,8 V
±5 %
Ondulazione residua consentita
Riscaldamento
Tensione di alimentazione
(SELV)
(intera potenza di riscaldamento solo con tensione nominale)
12
24 V
26,4 V
Ondulazione residua consentita
±5 %
Fabbisogno di corrente, ciclico
(attenzione alla caduta di tensione nel cavo di alimentazione)
4A
Interfaccia di configurazione e
diagnostica
2)
21,6 V
RS-232 (proprietario); 38 400 Baud
L’alimentazione esterna deve superare, in conformità a EN 60 204, una breve mancanza di rete fino di 20 ms.
8012032/YY95/2016-02-05
Dati tecnici
Capitolo 7
S3000 Cold Store
7.2
Disegni quotati
7.2.1
S3000 Cold Store
Fig. 5: disegno quotato
S3000 Cold Store (mm)
351
46
175
67
55,5
31,5
53
98
79,5
265
79,5
167
175
2
20,5
altezza di fuoriuscita raggi
81,5
82,5
99,5
52
123
20,5
82,5
14
4
70
125
spina di collegamento
4
194,5
113
125
cartuccia disidratante
8012032/YY95/2016-02-05
13
Dati tecnici
Capitolo 7
S3000 Cold Store
Fig. 6: disegno quotato del
supporto registrabile per
l’S3000 Cold Store (mm)
50,9
14
100
35 (centro asse ottico)
160,4
9,5
±7,5°
14
±7,5°
8012032/YY95/2016-02-05
Dati di ordinazione
Capitolo 8
S3000 Cold Store
8
Dati di ordinazione
8.1
Dotazione della fornitura
S3000 Cold Store incluso il connettore di sistema
istruzioni d’uso e CDS (Configuration & Diagnostic Software) su CD-ROM
etichetta adesiva Note per il controllo giornaliero
8.2
Tab. 3: codice numerico del
sistema
Tipo di dispositivo
Articolo
S31A-7011CA
S3000 Cold Store
8.3
Tab. 4: codici numerici degli
accessori
8012032/YY95/2016-02-05
Sistema disponibile
Codice numerico
1041648
Accessori/pezzi di ricambio
Articolo
Codice numerico
Supporto registrabile per montaggio alla
parete, metallo, peso circa 1,6 kg
(incluso il materiale di montaggio)
2018303
Cavo di servizio (cavo di parametrizzazione), preassemblato con RS232. Serve per essere aggiunta al
cablaggio già esistente.
2019561
Cartuccia disidratante con filettatura
M36 × 1,5 da avvitare
5306179
Spina di collegamento a 16 poli,
completa di contenitore
2018301
Inserto a spina a 16 poli (connettore con
contatti a molla) per spina di
collegamento codice num. 2018301
6004379
Detergente per materiali plastici per il frontalino, antistatico
5600006
Panno ottico per pulire il frontalino
4003353
Cavi di allacciamento per assemblaggio fai-da-te, a 13 poli, diametro
di 0,56 mm² (AWG 20) in rotolo da 100 m, non adatto per alimentare
il riscaldatore
6025729
15
Appendice
Capitolo 9
S3000 Cold Store
9
Appendice
9.1
Conformità alle direttive UE
Dichiarazione di conformità UE (estratto)
Il sottoscritto, in qualità di rappresentante del costruttore sotto indicato, dichiara con la
presente che il prodotto è conforme alle disposizioni della(e) seguente(i) direttiva(e) UE
(comprese tutte le modifiche applicabili) e che si basa sulle rispettive norme e/o specifiche tecniche.
Versione integrale della dichiarazione di conformità UE disponibile per il download:
www.sick.com
16
8012032/YY95/2016-02-05
Appendice
Capitolo 9
S3000 Cold Store
9.2
Indice delle tabelle
Tab. 1:
assegnazione dei pin della spina di allacciamento .................................................9
Tab. 2:
scheda tecnica S3000 Cold Store..........................................................................12
Tab. 3:
codice numerico del sistema ..................................................................................15
Tab. 4:
codici numerici degli accessori...............................................................................15
9.3
Indice delle figure
Fig. 1:
indicatore luminoso “riscaldamento acceso” ..........................................................6
Fig. 2:
supporto registrabile .................................................................................................7
Fig. 3:
spina di collegamento ...............................................................................................8
Fig. 4:
cavo di servizio con allacciamento PC seriale e cavo di alimentazione...............10
Fig. 5:
disegno quotato S3000 Cold Store (mm) ..............................................................13
Fig. 6:
disegno quotato del supporto registrabile per l’S3000 Cold Store (mm) ............14
8012032/YY95/2016-02-05
17
Capitolo 9
Appendice
S3000 Cold Store
18
8012032/YY95/2016-02-05
Appendice
Capitolo 9
S3000 Cold Store
8012032/YY95/2016-02-05
19
8012032/YY95/2016-02-05 ∙ REIPA/XX (2016-03) ∙ A4 sw int44
India
Phone+91–22–4033 8333
E-Mail [email protected]
South Korea
Phone+82 2 786 6321
Israel
Phone+972-4-6881000
Spain
Phone+34 93 480 31 00
Italy
Phone+39 02 27 43 41
Sweden
Phone+46 10 110 10 00
Japan
Phone+81 (0)3 5309 2112
Switzerland
Phone+41 41 619 29 39
Malaysia
Phone+603 808070425
Taiwan
Phone+886 2 2375-6288
Netherlands
Phone+31 (0)30 229 25 44
Thailand
Phone+66 2645 0009
Chile
Phone +56 2 2274 7430
New Zealand Phone+64 9 415 0459
0800 222 278 – tollfree
[email protected]
Turkey
Phone+90 (216) 528 50 00
China
Phone +86 4000 121 000
Norway Phone+47 67 81 50 00
Denmark
Phone+45 45 82 64 00
Poland
Phone+48 22 837 40 50
USA/Mexico
Phone+1(952) 941-6780
1 (800) 325-7425 – tollfree
Finland
Phone+358-9-2515 800
Romania
Phone+40 356 171 120
Vietnam
Phone+84 8 62920204
France
Phone+33 1 64 62 35 00
Russia
Phone+7-495-775-05-30
Gemany
Phone+49 211 5301-301
Singapore
Phone+65 6744 3732
Great Britain
Phone+44 (0)1727 831121
Slovakia
Phone+421 482 901201
Hong Kong
Phone +852 2153 6300
Slovenia
Phone+386 (0)1-47 69 990
Hungary
Phone+36 1 371 2680
South Africa
Phone+27 11 472 3733
Australia
Phone+61 3 9457 0600
1800 334 802 – tollfree
[email protected]
Austria
Phone+43 (0)22 36 62 28 8-0
Belgium/Luxembourg
Phone +32 (0)2 466 55 66
Brazil
Phone+55 11 3215-4900
Canada
Phone+1 905 771 14 44
Czech Republic
Phone+420 2 57 91 18 50
SICK AG |Waldkirch|Germany|www.sick.com
United Arab Emirates
Phone+971 (0) 4 88 65 878
More representatives and agencies
at www.sick.com

S3000 Cold Store

Transcript

Documenti analoghi

Moduli e gateway IOLP2ZZ-M3201 (Memory stick SICK), Scheda

S3000 PROFINET IO Professional S30A-4111DP, Scheda

Opzione Custom Opzione Grandi Voci

S3000 Remote S30A-4011EA, Scheda tecnica online

Scheda spaccio aziendale - outlet Falc factory store

Salva in formato PDF

SANTA MARIA GORETTI PARISH 9110

Visualizza il comunicato in formato pdf

Visualizza il comunicato in formato pdf

L`amore malato

IBM Software Executive Briefing Program Welcome to Rome, Italy

Laserscanner di sicurezza
