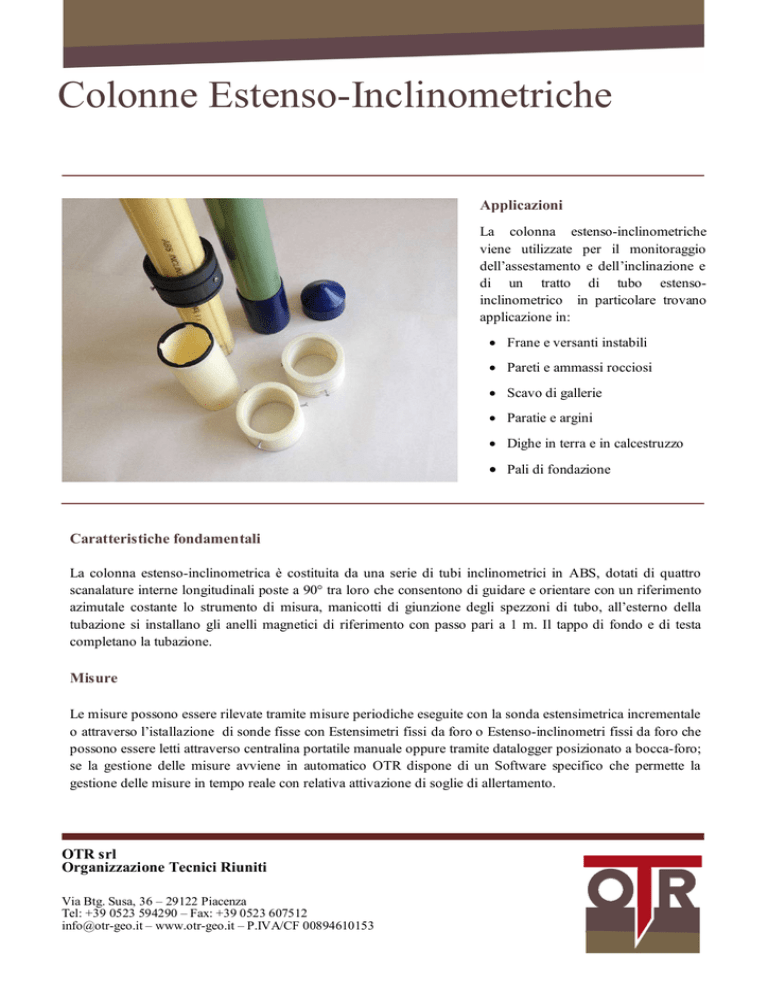

Colonne Estenso-Inclinometriche
Colonne Estenso-Inclinometriche Applicazioni La colonna estenso-inclinometriche viene utilizzate per il monitoraggio dell’assestamento e dell’inclinazione e di un tratto di tubo estensoinclinometrico in particolare trovano applicazione in: • Frane e versanti instabili • Pareti e ammassi rocciosi • Scavo di gallerie • Paratie e argini • Dighe in terra e in calcestruzzo • Pali di fondazione Caratteristiche fondamentali La colonna estenso-inclinometrica è costituita da una serie di tubi inclinometrici in ABS, dotati di quattro scanalature interne longitudinali poste a 90° tra loro che consentono di guidare e orientare con un riferimento azimutale costante lo strumento di misura, manicotti di giunzione degli spezzoni di tubo, all’esterno della tubazione si installano gli anelli magnetici di riferimento con passo pari a 1 m. Il tappo di fondo e di testa completano la tubazione. Misure Le misure possono essere rilevate tramite misure periodiche eseguite con la sonda estensimetrica incrementale o attraverso l’istallazione di sonde fisse con Estensimetri fissi da foro o Estenso-inclinometri fissi da foro che possono essere letti attraverso centralina portatile manuale oppure tramite datalogger posizionato a bocca-foro; se la gestione delle misure avviene in automatico OTR dispone di un Software specifico che permette la gestione delle misure in tempo reale con relativa attivazione di soglie di allertamento. OTR srl Organizzazione Tecnici Riuniti Via Btg. Susa, 36 – 29122 Piacenza Tel: +39 0523 594290 – Fax: +39 0523 607512 [email protected] – www.otr-geo.it – P.IVA/CF 00894610153 OTR srl Strumenti e misure geotecniche Colonne Estenso-Inclinometriche Specifiche tecniche Colonna Estenso-inclinometrica Codice OPIPEABS060 OMANFABS060 OINCLIANL70 Tubo inclinometrico in ABS Φ Int. 60 mm Manicotto fisso Anello Magnetico (A) Diametro interno 60 mm 67 71 mm (B) Diametro esterno 70.0 mm 77 92 mm (C) Spessore Tubo 3.5 mm 5 mm 5.5 mm (D) Diametro interno guide 63 mm 71.5 mm Descrizione Spiralatura < 0.3°/m Lunghezza 3000 mm 200 mm ~ 0.8 Kg/m ~ 0.8 Kg/m Peso 110 mm Diametro minimo perforazione ABS Materiale Particolare Sezione tubo inclinometrico ~ 2.5 Kg/m Manicotto fisso A - Diametro esterno B – Diametro interno C – Spessore D – Diametro interno guida Accessori Codice OINCLI90000 Dima posizionamento anelli OCAPS000060 Tappo PVC per tubi in ABS 60 mm OINCLI10000 Carrucola strozzacavo OINCLI8XX0 Sonda testimone con cavo su rullo Le caratteristiche tecniche del prodotto possono essere soggette a modifiche senza preavviso. ABS Manicotto in ABS Magnete Neo MAG N35 Schema tubazione Estenso-Inclinometrica
