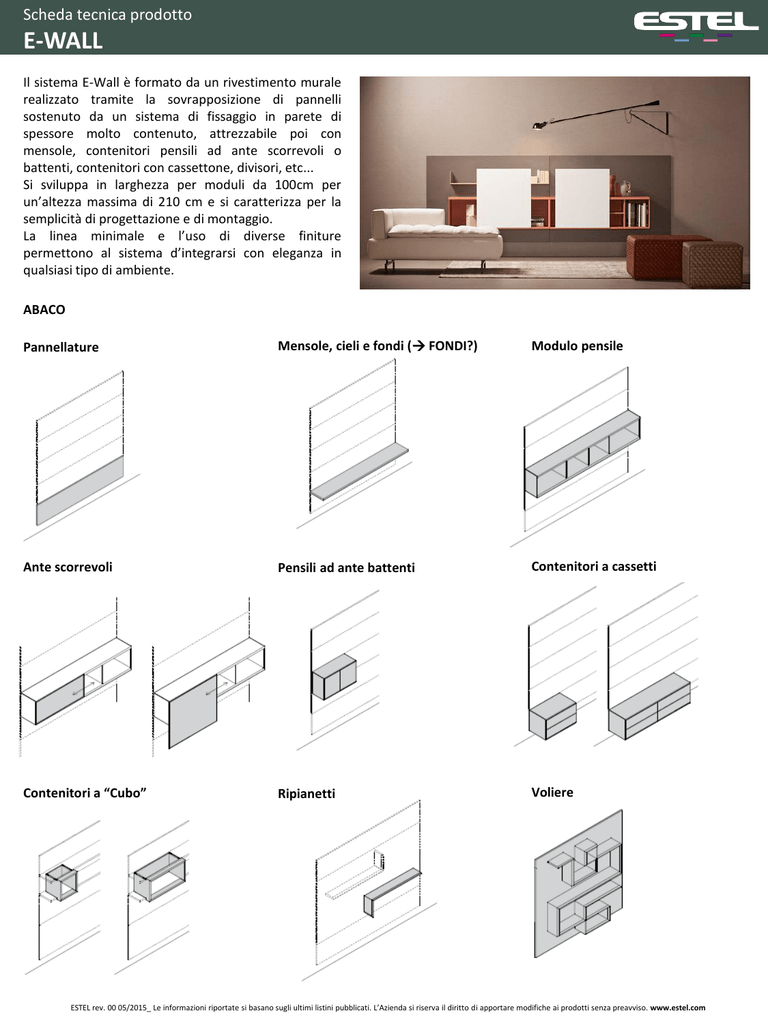

Technical sheet

Scheda tecnica prodotto
E-WALL
Il sistema E-Wall è formato da un rivestimento murale
realizzato tramite la sovrapposizione di pannelli
sostenuto da un sistema di fissaggio in parete di
spessore molto contenuto, attrezzabile poi con
mensole, contenitori pensili ad ante scorrevoli o
battenti, contenitori con cassettone, divisori, etc...
Si sviluppa in larghezza per moduli da 100cm per
un’altezza massima di 210 cm e si caratterizza per la
semplicità di progettazione e di montaggio.
La linea minimale e l’uso di diverse finiture
permettono al sistema d’integrarsi con eleganza in
qualsiasi tipo di ambiente.
ABACO
Pannellature
Mensole, cieli e fondi ( FONDI?)
Modulo pensile
Ante scorrevoli
Pensili ad ante battenti
Contenitori a cassetti
Contenitori a “Cubo”
Ripianetti
Voliere
ESTEL rev. 00 05/2015_ Le informazioni riportate si basano sugli ultimi listini pubblicati. L’Azienda si riserva il diritto di apportare modifiche ai prodotti senza preavviso. www.estel.com
Scheda tecnica prodotto
E-WALL
Articolo: PANNELLATURE
CARATTERISTICHE TECNICHE
I pannelli sono in particelle di legno sp. 18 mm, con superficie in laccato sablé o essenza
legno.
Sistema di fissaggio della boiserie: si deve fissare un montante a parete, al
pannello/boiserie deve essere fissata una staffa di collegamento complementare che a sua
volta permette il fissaggio del pannello al montante. Si può regolare la profondità con delta
+/- 4 mm.
FINITURE
Laccato Sablé: Azzurro, Bianco UE, Brown, Cedro, Giallo Ocra, Grigio Perla, Grigio Salvia,
Marsala, Orange, Rosso Alfa, Silver, Tabacco, Titanio
Essenza legno: Acero Chiaro, Acero Salvia, Ebano, Magnolia, Noce Americano, Rovere
Barrique, Rovere Naturale, Rovere Scuro, Rovere Tabacco, Wengé, Zebrano Brown
Nota: il sistema di fissaggio
del montante deve essere
definito in funzione della
tipologia di parete.
Pannellature base o intermedie per rivestimento murale
L 100-120-140-160-180-200220-240-260-280-300-320
H 40
P 1,8
L 100-120-140-160-180-200220-240-260-280-300-320
H 60
P 1,8
L 100-120-140-160-180-200220-240-260-280-300-320
H 80
P 1,8
Pannellature superiori per rivestimento murale
L 100-120-140-160-180-200L 100-120-140-160-180-200L 100-120-140-160-180-200220-240-260-280-300-320
220-240-260-280-300-320
220-240-260-280-300-320
H 43
H 63
H 83
P 1,8
P 1,8
P 1,8
CERTIFICAZIONI
Il prodotto rispetta tutte le prescrizioni per la sicurezza e ha raggiunto i più alti livelli sui certificati prestazionali.
ESTEL rev. 00 05/2015_ Le informazioni riportate si basano sugli ultimi listini pubblicati. L’Azienda si riserva il diritto di apportare modifiche ai prodotti senza preavviso. www.estel.com
Scheda tecnica prodotto
E-WALL
Articolo: MENSOLE, CIELI E FONDI
CARATTERISTICHE TECNICHE
I piani sono realizzati con un pannello in particelle di legno sp. 30 mm, con superficie in
laccato sablé o essenza legno.
FINITURE
Laccato Sablé: Azzurro, Bianco UE, Brown, Cedro, Giallo Ocra, Grigio Perla, Grigio Salvia,
Marsala, Orange, Rosso Alfa, Silver, Tabacco, Titanio
Essenza legno: Acero Chiaro, Acero Salvia, Ebano, Magnolia, Noce Americano, Rovere
Barrique, Rovere Naturale, Rovere Scuro, Rovere Tabacco, Wengé, Zebrano Brown
Mensola per rivestimento murale
L 100-120-140-160-180-200220-240-260-280-300-320
H 28
P3
Cielo di chiusura superiore per rivestimento murale
Nel caso si terminino superiormente le pannellature di
rivestimento murale con un pannello H40/H60/H80 e non
col pannello superiore H43/H63/H83, si può montare un
cielo di chiusura che completi superiormente la
composizione.
L 100-120-140-160-180-200220-240-260-280-300-320
H 29,8
P3
POSIZIONAMENTO MENSOLE DEL RIVESTIMENTO MURALE
Le mensole possono essere posizionate sui pannelli del rivestimento murale, a passo 20 cm in altezza a partire dal bordo
inferiore del pannello, a passo 20 cm in larghezza. Solo nel caso di pannellature superiori si può posizionare una mensola
(con funzione di “cielo”) anche nel filo superiore del pannello.
Esempio disposizione mensole
CERTIFICAZIONI
Il prodotto rispetta tutte le prescrizioni per la sicurezza e ha raggiunto i più alti livelli sui certificati prestazionali.
ESTEL rev. 00 05/2015_ Le informazioni riportate si basano sugli ultimi listini pubblicati. L’Azienda si riserva il diritto di apportare modifiche ai prodotti senza preavviso. www.estel.com
Scheda tecnica prodotto
E-WALL
Articolo: MODULI PENSILI AD ANTE SCORREVOLI
CARATTERISTICHE TECNICHE
Struttura
La struttura dei moduli è realizzata con un pannello MDF sp. 30 mm per cieli e fondi, 18
mm per i fianchi, con superficie in laccato sablé o essenza legno.
Ante
Le ante sono realizzate con un pannello in particelle di legno sp. 22 mm accoppiato a un
pannello sp. 6 mm con superficie in laccato sablé , essenza legno, vetro acidato o metallo.
FINITURE
Laccato Sablé: Azzurro, Bianco UE, Brown, Cedro, Giallo Ocra, Grigio Perla, Grigio Salvia,
Marsala, Orange, Rosso Alfa, Silver, Tabacco, Titanio
Essenza legno: Acero Chiaro, Acero Salvia, Ebano, Magnolia, Noce Americano, Rovere
Barrique, Rovere Naturale, Rovere Scuro, Rovere Tabacco, Wengé, Zebrano Brown
Vetro: Acidato retrolaccato Bianco, Acidato retrolaccato Brown, Acidato retrolaccato Rosso
Alfa, Acidato retrolaccato Silver, Acidato retrolaccato Titanio, Pellicolato Bianco (per
proiezioni su ante scorrevoli)
Metallo: Bronzo opaco, Ottone Fiammato opaco, Rame Fiammato opaco, Verniciato Bianco
(per proiezioni su ante scorrevoli)
Modulo pensile per ante scorrevoli
Ante scorrevoli per modulo pensile
L 160-200-240-280-320
H 43
P 35
Ante H40
L 80-100-120-140-160
H 40
P 2,8
Ante H80 doppia altezza sup. o inf.
L 80-100
H 80
P 2,8
POSIZIONAMENTO MODULI PENSILI
I moduli pensili ad ante scorrevoli, battenti o con
cassettone vanno posizionati sul filo superiore del
pannello di rivestimento murale ed a passo 20 cm di
larghezza. Possono essere montati su pannelli H80, H60
o H40 cm. Nel caso di pannellature intermedie o base, il
top del pensile sborda di 3 cm sul pannello superiore
per permettere l’allineamento alla mensola. Nel caso di
pannellatura superiore H43/63/83, il pensile sarà
allineato sia superiormente che inferiormente al
pannello.
CERTIFICAZIONI
Il prodotto rispetta tutte le prescrizioni per la sicurezza e ha raggiunto i più alti livelli sui certificati prestazionali.
ESTEL rev. 00 05/2015_ Le informazioni riportate si basano sugli ultimi listini pubblicati. L’Azienda si riserva il diritto di apportare modifiche ai prodotti senza preavviso. www.estel.com
Scheda tecnica prodotto
E-WALL
Articolo: MODULI PENSILI AD ANTE SCORREVOLI
COMBINAZIONI MODULI PENSILI E ANTE SCORREVOLI
Ogni modulo pensile può montare più combinazioni di ante, seguendo le regole riportate sotto. Lo scorrimento massimo
dell’anta è pari alla propria larghezza. I divisori tratteggiati sono opzionali.
Esempi di moduli pensili
ad ante scorrevoli
CERTIFICAZIONI
Il prodotto rispetta tutte le prescrizioni per la sicurezza e ha raggiunto i più alti livelli sui certificati prestazionali.
ESTEL rev. 00 05/2015_ Le informazioni riportate si basano sugli ultimi listini pubblicati. L’Azienda si riserva il diritto di apportare modifiche ai prodotti senza preavviso. www.estel.com
Scheda tecnica prodotto
E-WALL
Articolo: MODULI PENSILI AD ANTE BATTENTI
CARATTERISTICHE TECNICHE
Struttura e ante
La struttura dei moduli è realizzata con un pannello in MDF sp. 18 mm, con superficie in
laccato sablé o essenza legno.
NOTE
Sistema di apertura Push-pull.
Si sconsiglia l’accostamento fianco a fianco dei pannelli.
FINITURE
Laccato Sablé: Azzurro, Bianco UE, Brown, Cedro, Giallo Ocra, Grigio Perla, Grigio Salvia,
Marsala, Orange, Rosso Alfa, Silver, Tabacco, Titanio
Essenza legno: Acero Chiaro, Acero Salvia, Ebano, Magnolia, Noce Americano, Rovere
Barrique, Rovere Naturale, Rovere Scuro, Rovere Tabacco, Wengé, Zebrano Brown
Struttura
L 80
H 43
P 35
Ante
L 40
H 40
P --
Struttura
L 160
H 43
P 50
Frontali
L 80
H 40
P --
Articolo: CONTENITORI BASE A CASSETTI
CARATTERISTICHE TECNICHE
Struttura e ante
La struttura dei moduli è realizzata con
pannelli in particelle di legno sp. 18 mm, con
superficie in laccato sablé o essenza legno.
NOTE
I contenitori base P50 saranno dotati di piedini
arretrati telescopici. Il montaggio dovrà
essere a 7/10 cm dal pavimento.
FINITURE
Laccato Sablé: Azzurro, Bianco UE, Brown,
Cedro, Giallo Ocra, Grigio Perla, Grigio Salvia,
Marsala, Orange, Rosso Alfa, Silver, Tabacco,
Titanio
Essenza legno: Acero Chiaro, Acero Salvia,
Ebano, Magnolia, Noce Americano, Rovere
Barrique, Rovere Naturale, Rovere Scuro,
Rovere Tabacco, Wengé, Zebrano Brown
Struttura
L 80
H 43
P 50
Frontali
L 80
H 40
P --
CERTIFICAZIONI
Il prodotto rispetta tutte le prescrizioni per la sicurezza e ha raggiunto i più alti livelli sui certificati prestazionali.
ESTEL rev. 00 05/2015_ Le informazioni riportate si basano sugli ultimi listini pubblicati. L’Azienda si riserva il diritto di apportare modifiche ai prodotti senza preavviso. www.estel.com
Scheda tecnica prodotto
E-WALL
Articolo: CONTENITORI “CUBO”, DIVISORI E RIPIANETTI (I)
CARATTERISTICHE TECNICHE
Contenitori “Cubo”
La struttura dei moduli è realizzata con pannelli in particelle in legno sp.
30 mm con superficie in laccato sablé o essenza legno
Divisori
I divisori sono realizzati con pannelli in particelle di legno sp. 18 mm con
superficie in laccato sablé o essenza legno.
Ripianetti
I divisori sono realizzati con pannelli in particelle di legno sp. 18 mm con
superficie in laccato sablé o essenza legno.
FINITURE
Laccato Sablé: Azzurro, Bianco UE, Brown, Cedro, Giallo Ocra, Grigio Perla,
Grigio Salvia, Marsala, Orange, Rosso Alfa, Silver, Tabacco, Titanio
Essenza legno: Acero Chiaro, Acero Salvia, Ebano, Magnolia, Noce
Americano, Rovere Barrique, Rovere Naturale, Rovere Scuro, Rovere
Tabacco, Wengé, Zebrano Brown
CONTENITORI “CUBO”
Contenitori “Cubo” da inserire tra 2 mensole
Posizionabili a passo 20 cm, a minimo 20 cm dal filo esterno della mensola
L 40
H 40
P 35
L 80
H 40
P 35
CERTIFICAZIONI
Il prodotto rispetta tutte le prescrizioni per la sicurezza e ha raggiunto i più alti livelli sui certificati prestazionali.
ESTEL rev. 00 05/2015_ Le informazioni riportate si basano sugli ultimi listini pubblicati. L’Azienda si riserva il diritto di apportare modifiche ai prodotti senza preavviso. www.estel.com
Scheda tecnica prodotto
E-WALL
Articolo: CONTENITORI “CUBO”, DIVISORI E RIPIANETTI (II)
DIVISORI AGGIUNTIVI
Divisori tra 2 mensole
Posizionabili a passo 20 cm, a minimo
20 cm dal filo esterno della mensola.
L 1,8
H 17-37
P 25,5
Divisori tra pensile e mensola
Posizionabili a passo 20 cm, a minimo
20 cm dal filo esterno della mensola.
Divisori per moduli pensili
Posizionabili alla metà del vano.
L 1,8
H 17-37
P 25,5
L 1,8
H 37
P 29,5
Note: Si consiglia di posizionare sempre dei divisori tra le mensole libere per
garantire l’allineamento.
RIPIANETTI
Ripianetti per rivestimento murale
Il posizionamento della mensola sul rivestimento murale è a passo 20 cm in
orizzontale e in verticale.
Ripianetti per divisori
L 80-120-160-200
H 1,8
P 18
L 38
H 1,8
P 25
L 80-120-160-200
H 21
P 18
CERTIFICAZIONI
Il prodotto rispetta tutte le prescrizioni per la sicurezza e ha raggiunto i più alti livelli sui certificati prestazionali.
ESTEL rev. 00 05/2015_ Le informazioni riportate si basano sugli ultimi listini pubblicati. L’Azienda si riserva il diritto di apportare modifiche ai prodotti senza preavviso. www.estel.com
Scheda tecnica prodotto
E-WALL
Articolo: VOLIERE
Voliere L120
(pannello rivestimento murale E-Wall e mensole)
Eventuali pannellature a muro poste sopra o sotto la
Voliere saranno L120.
L 120
H 140
P 20
Voliere L160
(pannello rivestimento murale E-Wall e mensole)
Eventuali pannellature a muro poste sopra o sotto la
Voliere saranno L160.
L 160
H 140
P 20
Voliere L200
(pannello rivestimento murale E-Wall e mensole)
Eventuali pannellature a muro poste sopra o sotto la
Voliere saranno L200.
L 200
H 140
P 20
CERTIFICAZIONI
Il prodotto rispetta tutte le prescrizioni per la sicurezza e ha raggiunto i più alti livelli sui certificati prestazionali.
ESTEL rev. 00 05/2015_ Le informazioni riportate si basano sugli ultimi listini pubblicati. L’Azienda si riserva il diritto di apportare modifiche ai prodotti senza preavviso. www.estel.com
Scheda tecnica prodotto
E-WALL
ELETTRIFICAZIONE
Articolo: LAMPADA LED A INCASSO
Le lampade Led possono essere incassate sotto le mensole di spessore 30 mm o
sotto i pensili. Sono dotate di alimentatore.
L’elettrificazione è completamente nascosta all’interno della mensola e dietro
alle pannellature di rivestimento murale.
La larghezza delle barre va da 100 cm a 320 cm con passo 20 cm.
L 100-120-140-16-180-200-220-240-260-280-300-320
CERTIFICAZIONI
Il prodotto rispetta tutte le prescrizioni per la sicurezza e ha raggiunto i più alti
livelli sui certificati prestazionali.
ESTEL rev. 00 05/2015_ Le informazioni riportate si basano sugli ultimi listini pubblicati. L’Azienda si riserva il diritto di apportare modifiche ai prodotti senza preavviso. www.estel.com
Scheda tecnica prodotto
E-WALL
FASI PROGETTUALI
Una composizione E-Wall si preventiva a partire dal rivestimento murale.
Le pannellature sono disponibili in 3 altezze, 40, 60 e 80 cm ed in 12 larghezze. Una volta posizionato il rivestimento murale
si prosegue poi con la scelta delle mensole, arricchite eventualmente da divisori e ripianetti. Per ultimi i contenitori pensili e
le basi a cassetti.
1) Pannelli del rivestimento murale
2) Mensole e ripiani
3) Divisori per mensole/contenitori «Cubo»
4) Contenitori pensili
5) Contenitori base
POSIZIONARE LE PANNELLATURE
POSIZIONARE LE MENSOLE
E I RIPIANETTI
POSIZIONARE I PENSILI
POSIZIONARE LE BASI
INSERIRE I DIVISORI E I
CONTENITORI «CUBO»
ESTEL rev. 00 05/2015_ Le informazioni riportate si basano sugli ultimi listini pubblicati. L’Azienda si riserva il diritto di apportare modifiche ai prodotti senza preavviso. www.estel.com
Scheda tecnica prodotto
E-WALL
ESEMPI DI COMBINAZIONI
ESTEL rev. 00 05/2015_ Le informazioni riportate si basano sugli ultimi listini pubblicati. L’Azienda si riserva il diritto di apportare modifiche ai prodotti senza preavviso. www.estel.com
