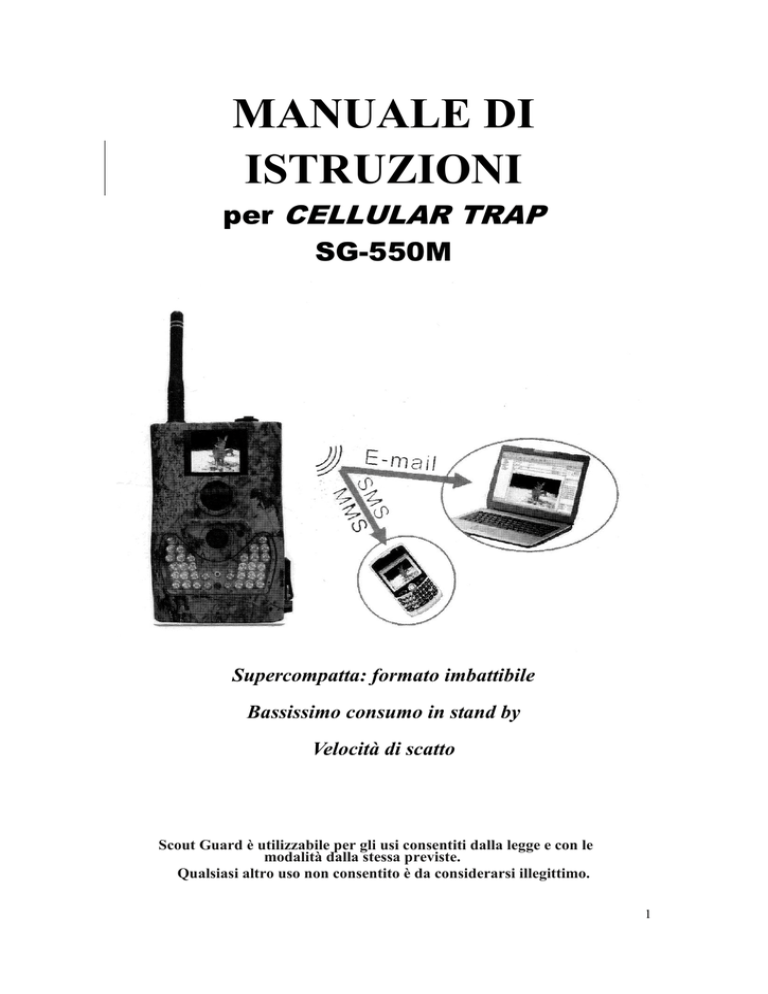

MANUALE DI
ISTRUZIONI
per CELLULAR TRAP
SG-550M
Supercompatta: formato imbattibile
Bassissimo consumo in stand by
Velocità di scatto
Scout Guard è utilizzabile per gli usi consentiti dalla legge e con le
modalità dalla stessa previste.
Qualsiasi altro uso non consentito è da considerarsi illegittimo.
1
INDICE
1. Istruzioni ................................................................................................................ 3
1.1
Descrizione Generale ................................................................................................................................... 3
1.2
Interfacce del corpo macchina .................................................................................................................. 3
1.3
Telecomandino .............................................................................................................................................. 4
1.3.1
Navigazione ............................................................................................................................................................ 4
1.3.2
Caratteri ................................................................................................................................................................... 4
1.4
Display informativo delle impostazioni .................................................................................................. 5
1.5
Formati supportati....................................................................................................................................... 5
2. Precauzioni ............................................................................................................. 6
3. Operazioni semplici ............................................................................................... 7
3.1
Batterie ........................................................................................................................................................... 7
3.2
Inserire la scheda SD e la scheda SIM .................................................................................................... 7
3.3
Accensione e accesso alla modalità ON ................................................................................................... 7
3.4
Accesso alla modalità TEST ...................................................................................................................... 8
3.4.1
Settaggi personalizzati ........................................................................................................................................ 8
3.4.2
Scatto manuale ...................................................................................................................................................... 8
3.4.3
Visionare immagini o video .............................................................................................................................. 8
3.4.4
Invio MMS ............................................................................................................................................................. 8
3.5
Spegnimento della fototrappola ................................................................................................................ 8
4. Operazioni avanzate .............................................................................................. 9
4.1
Menù dei settaggi ......................................................................................................................................... 9
4.1.1
Setting di default ................................................................................................................................................ 11
4.1.2
Setting generali................................................................................................................................................... 11
4.1.3
Regolazione “Camera Mode” (modalità della fototrappola) ............................................................... 11
4.1.4
Formattare la scheda SD ................................................................................................................................. 12
4.1.5
Impostare “Photo Size” (dimensione delle immagini) ......................................................................... 12
4.1.6
Impostare “Video Size” (definizione del video) ...................................................................................... 12
4.1.7
Impostare “Set clock” (data e ora). .............................................................................................................. 12
4.1.8
Impostare “Photo burst” (numero di scatti in serie) ............................................................................... 13
4.1.9
Impostare “Video lenght” (lunghezza video) .......................................................................................... 13
4.1.10 Impostare “Video sound” (Suono Video)................................................................................................... 13
4.1.11 Impostare “Interval” (intervallo) .................................................................................................................. 13
4.1.12 Impostare “PIR sensitivity” (Sensibilità PIR) .......................................................................................... 13
4.1.13 Impostare il Timer ............................................................................................................................................. 14
4.1.14 Impostare “Flash range” (portata del flash). ............................................................................................. 14
4.1.15 Impostazioni “MMS set”. ............................................................................................................................... 14
4.1.16 Impostare “MMS mode” (modalità MMS). .............................................................................................. 15
4.1.17 Impostare “Send to” (invio a). ....................................................................................................................... 15
4.1.18 Inserire la password. ......................................................................................................................................... 16
4.2
Playback ....................................................................................................................................................... 16
4.2.1
Visionare foto o video ...................................................................................................................................... 16
4.2.2
Cancellare foto o video .................................................................................................................................... 16
4.2.3
Invio manuale di MMS .................................................................................................................................... 17
4.3
Puntatore laser ............................................................................................................................................ 17
4.4
Numerazione files ....................................................................................................................................... 17
4.5
Upgrade del firmware ............................................................................................................................... 17
2
1. Istruzioni
1.1 Descrizione Generale
Scout Guard è uno strumento automatico di sorveglianza. Può essere attivato dal movimento di
persone o animali, in una certa zona di interesse (ZI) controllata da un sensore passivo di
movimento a infrarossi (PIR) altamente sensibile, e realizzerà automaticamente foto di alta qualità
(fino a 5 Mp) oppure video clips.
Effettua fotografie o video a colori in condizioni di luminosità sufficiente. In condizioni di scarsa
luminosità, si attivano i LED infrarossi integrati che funzionano da flash e la foto trappola scatterà
foto e video nitidi in bianco e nero.
È facile da usare. C’è un piccolo display LCD 1.7’ e un registratore di suoni integrato nella foto
trappola. Un puntatore laser può essere utilizzato per puntare meglio la foto trappola nella zona di
interesse. Supporta MMS/SMS/E-mail via rete GSM.
E’ progettato per l’uso in esterni e resiste alla pioggia e alla neve. Inoltre, può essere utilizzato come
una normale foto o video camera, premendo il pulsante OK sul telecomando in modalità TEST.
1.2 Interfacce del corpo macchina
Sono presenti le seguenti interfacce: porta USB/ inserimento tastiera, sede scheda SD, TV-out, DCin. È presente inoltre in uno dei lati un foro lucchettabile antifurto. Sul retro dello strumento c’è un
regolatore per cambiare l’inclinazione quando si applica lo strumento su una superficie irregolare
come ad esempio un albero.
Prendetevi qualche minuto per familiarizzare con la fotocamera prima di andare avanti nella lettura
del manuale.
3
1.3 Telecomandino
Il telecomandino è uno strumento di input della fototrappola e viene utilizzato in primo luogo per
impostare i settaggi e la password. Si tratta di un telecomando wireless a infrarosso. La distanza
massima di funzionamento è di 9 metri. Ci sono 15 pulsanti.
1.3.1 Navigazione
Premere SU o GIU’ per selezionare o evidenziare le voci del menu, o premere DESTRA e
SINISTRA per selezionare le opzioni di ogni voce del menu e premere OK per confermare la
selezione.
1.3.2 Caratteri
Quando inserite delle cifre, lettere o punteggiatura nelle colonne di input, ci sono alcuni caratteri
utili che possono essere utilizzati premendo continuamente il tasto:
Premere il tasto * per il puntatore laser.
4
1.4 Display informativo delle impostazioni
Quando la fototrappola è accesa (l’interruttore è in posizione ON o TEST), le informazioni delle
impostazioni sono mostrate nel monitor del telecomandino.
1.5 Formati supportati
OGGETTO
FORMATO
Immagine
JPG
Video
AVI
Formato del file
FAT32
Qui trovate alcune informazioni importanti. Non dovete preoccuparvi riguardo al formato dei file di
sistema della foto trappola a meno che non abbiate problemi nella lettura della scheda SD tramite
altri sistemi. Se questo dovesse accadere, formattate la scheda SD nella fototrappola o in un
computer quindi inserite nuovamente la scheda SD nella foto trappola per fare una prova.
5
2. Precauzioni

Il voltaggio della camera è 6V. Può essere alimentata con 4 oppure 8 batterie AA.

Inserire le batterie secondo le polarità indicate.

Disabilitare la “protezione-scrittura” della scheda SD prima di inserirla.

L’apparecchiatura non ha memoria interna. Quindi, inserire la scheda SD a macchina spenta
(OFF) prima di attivare la macchina. Diversamente, non potranno essere registrate né foto
né video. Senza scheda SD o se la protezione scrittura della scheda non è disattivata, la
macchina si spegne automaticamente dopo un “bip” prolungato.

Non inserire o estrarre la scheda SD quando il tasto di accensione è su ON.

Si consiglia di formattare la scheda SD prima del suo primo utilizzo.

Quando connessa alla porta USB di un computer, la macchina è in modalità USB. In questo
caso, la scheda SD funziona come un disco rimovibile.

In modalità “test” la macchina si spegne automaticamente dopo 3 minuti e mezzo, se non si
preme alcun tasto. Accendila nuovamente se vuoi continuare ad operare con la tastiera.

Assicurati di avere sufficiente carica quando aggiorni il Firmware, altrimenti il processo di
aggiornamento potrebbe essere interrotto in maniera errata. Se avviene qualche errore nella
fase di aggiornamento, la fototrappola potrebbe non funzionare più.
6
3. Operazioni semplici
3.1Batterie
Per l’autonomia della fototrappola sono necessarie 4 oppure 8 batterie AA. Aprite lo sportellino
inferiore. Assicuratevi che l’interruttore sia posizionato su OFF, estraete il carrellino porta-batterie.
Inserite le batterie cariche negli appositi slot facendo attenzione alle polarità. Reinserite il cassettino
internamente. Possono essere utilizzate le seguenti batterie da 1.5 V:
1. batterie alcaline ad alta densità e alto rendimento (raccomandate);
2. batterie alcaline ricaricabili;
3. batterie NiMH ricaricabili.
Ci sono 4 slot per le batterie. Lo slot 1 e lo slot 2 formano il primo gruppo mentre lo slot 3 e lo slot
4 formano il secondo gruppo, dove ogni gruppo può fornire energia autonomamente. In caso di
batterie scariche, la fotocamera si spegnerà automaticamente dopo due segnali acustici. Si consiglia
di cambiare le batterie in tempo. Se avete impostato la funzione MMS, sarà inviato un MMS/SMS o
una E-mail di avviso batterie scariche.
Fototrappolaggio s.r.l. declina ogni responsabilità improprio sull’utilizzo di sistemi di alimentazione
esterna. L’utilizzo improprio degli stessi farà decadere le condizioni di garanzia.
3.2 Inserire la scheda SD e la scheda SIM
Aprite lo sportellino inferiore. Inserite la scheda SD nello slot con il lato vuoto verso l’alto. Notate
che la scheda SD può essere inserita solo in una direzione. La protezione di scrittura deve essere
disattivata altrimenti la foto trappola non si accenderà. Quando utilizzate la funzione MMS/SMS/Email, inserite la scheda SIM nell’apposito slot mantenendo l’angolo in alto a sinistra.
3.3 Accensione e accesso alla modalità ON
Prima di accendere lo strumento, prego di fare attenzione a quanto segue:
1. Evitare disturbi di temperatura e movimenti di fronte alla fototrappola come foglie di
grandi dimensioni, tende, aria condizionata, camini e altre fonti di calore per non
innescare falsi scatti.
2. L’altezza della macchina dal terreno deve variare a seconda delle dimensioni del
soggetto. In genere si consiglia di posizionarla a 1 o 2 metri da terra.
Spostare l’interruttore su ON, per accendere la fotocamera, ed entrate in modalità ON. In
7
precedenza potete sistemare la fototrappola nell’area da monitorare utilizzando il puntatore laser.
Per maggiori in formazioni consultate la sezione 4.3. Dopo aver acceso la fototrappola, il LED
indicatore di movimento lampeggerà per circa 10 s. Durante questo periodo di 10 secondi la
fototrappola non scatta fotografie né video, durante il quale potete per esempio chiudere la
fototrappola e lucchettare lo sportello inferiore, o fissarla su un albero e allontanarvi.
In modalità ON non è necessario utilizzare il telecomando remoto. La fototrappola scatterà
fotografie o video automaticamente a seconda dei settaggi di default o di quelli impostati da voi. La
fototrappola ha la funzione di registrazione suoni, così il suono sarà integrato nel videoclip mentre
si registra un video.
3.4 Accesso alla modalità TEST
Spostate l’interruttore in posizione TEST e accedete alla modalità TEST. Ci sono alcune funzioni
della modalità TEST: Settaggi personalizzati, scatto manuale, anteprima, invio manuale di MMS. In
questa modalità è necessario l’utilizzo del telecomandino.
3.4.1 Settaggi personalizzati
Premere MENU’ sul telecomandino per entrare nel menù dei settaggi. Si possono cambiare tutti i
setting mostrati sul monitor LCD o sul monitor di una TV esterna. Le operazioni dettagliate
verranno descritte nel paragrafo “Operazioni avanzate”.
3.4.2 Scatto manuale
Potete premere il tasto DESTRA per scattare foto o registrare video manualmente.
3.4.3 Visionare immagini o video
Ci sono due modi per visionare le foto o i video girati:
1. sullo schermo LDC sulla fotocamera stessa;
2. tramite un monitor TV connesso alla fototrappola tramite un cavo TV.
Premere OK per visionare le immagini, l’ultima immagine scattata comparirà nello schermo LCD
della fototrappola o sul monitor TV. Premere SU per visionare le immagini precedenti e GIU’ per
quelle successive. Fate attenzione: i video non possono essere visionati sullo schermo LCD ma
verranno mostrati solo i loro thumbnail. Le operazioni dettagliate come cancellare immagini o video
verranno descritte nel paragrafo “Operazioni avanzate”.
3.4.4 Invio MMS
Quando la modalità MMS è impostata come “manuale”, potete inviare le immagini selezionate agli
indirizzi precedentemente impostati in modalità TEST. Le modalità “Daily report” (Rapporto
giornaliero) e “Istant” (istantanea) sono da utilizzarsi in modalità ON.
3.5 Spegnimento della fototrappola
Spostare l’interruttore in posizione OFF per spegnere la fototrappola. Fate attenzione, anche da
spento il sistema consuma energia a livello di A.
Di conseguenza è consigliabile rimuovere le batterie se non si utilizzerà la fototrappola per periodi
lunghi.
8
4. Operazioni avanzate
Dalle operazioni basilari della fototrappola, sappiamo che esistono tre modalità di operazione di
base:
1. Modalità OFF: l’interruttore è in posizione OFF.
2. Modalità ON: l’interruttore è in posizione ON.
3. Modalità TEST: l’interruttore è in posizione TEST.
Nelle tre modalità sopra menzionate, la modalità OFF come già
specificato è quella indicata per sostituire la scheda SD o le batterie e trasportare la fototrappola.
Questo capitolo vi illustrerà le opzioni avanzate per personalizzare il settaggio dello strumento. I
setting possono essere personalizzati solo in modalità TEST ed è necessario il telecomandino
remoto.
4.1Menù dei settaggi
Per visionare il menù dei vari settaggi, premere MENU in modalità TEST. Il menù dei settaggi
verrà mostrato nello schermo LCD della fototrappola o su un monitor TV esterno. Ci sono
diciassette voci del menù di settaggio per SG550M:
Voci di settaggio
Camera mode
(Modalità della fototrappola)
Format
(Formattazione)
Photo size
(Dimensione fotografie)
Video size
(Dimensione video)
Set clock
(Regolazione ora)
Photo burst
(Scatto fotografico)
Video lenght
(Lunghezza video)
Video sound
(Suono video)
Interval
(Intervallo)
Sense level
(Livello sensore)
Descrizione
Scegli di scattare fotografie o filmare video.
Formatta la scheda SD. Tutte le immagini o i video registrati
verranno cancellati dalla SD.
Scegli la dimensione delle fotografie, es. 5 mega pixels.
Scegli la dimensione dei video, e. 640x480 (VGA).
Regola data e ora della fototrappola.
Scegli il numero di scatti continui dopo ogni innesco.
Scegli la durata dei video da registrare.
Scegli se utilizzare la funzione di registrazione suoni.
Scegli per quanto tempo la fototrappola smetterà di funzionare
dopo ogni innesco. Il sensore PIR della fototrappola verrà
disattivato per questo periodo di tempo.
Scegli la sensibilità del PIR. Ci sono tre possibilità: alta
(“HIGH”), normale (“NORMAL”) o bassa (“LOW”). Più alta
sarà, più sarà facile che il sensore venga attivato dal
movimento. Raccomandiamo di utilizzare il valore
“NORMAL”. La sensibilità del PIR è strettamente relazionata
alla temperatura. Temperature più alte abbassano la sensibilità
9
Timer
Flash range
(Portata flash infrarosso)
MMS Set
(Settaggio MMS)
MMS Mode
(Modalità MMS)
Send to
(Invio)
Password
Default set
(Set di default)
del sensore PIR.
La fotocamera si attiverà per un certo periodo di tempo nella
giornata. Nel periodo rimanente resterà spenta.
Portata del flash infrarosso: regolabile da 20 ft/6 m a 40ft/12
m.
Settaggi degli MMS: URL, APN, IP e Port. Contattate il
provider del servizio di rete se non siete esperti di questi
settaggi.
1. “Manual” (manuale): Scegliete “manual” in modalità
TEST. Assicuratevi che la scheda SIM sia inserita
correttamente; attenzione, solo le fotografie possono
essere spedite in modalità TEST.
2. “Daily report” (rapporto giornaliero): Scegliete “Daily
report” in modalità ON. Accedendo a questa modalità
per ulteriori settaggi la fototrappola manderà MMS con
le foto scattate recentemente e il numero totale di foto
e video scattate;
Nota: Se la modalità scelta è “VIDEO”, la funzione
MMS lavorerà solo in “Daily report”, e la fototrappola
non può inviare videoclip ma solo informazioni via
SMS che riportano il numero totale di videoclip
registrati.
3. “Instant”: scegli “Instant” in modalità ON. Entra in
questa modalità per ulteriori programmazioni, la
fototrappola manderà ogni foto appena dopo averla
scattata, inoltre c’è un limite programmabile
dall’utente per il numero di MMS inviati per questioni
di economia, una volta raggiunto il limite la
fototrappola smetterà di inviare MMS.
4. “OFF”: scegli OFF per disattivare la funzione MMS.
Inserisci il numero di telefono o indirizzo email a cui devono
essere inviati i MMS. Possono essere spediti
contemporaneamente a un massimo di 4 numeri o 4 email.
1. Numero: premi # per spostarti ad ogni input;
2. Email: vedi i punti 1.3.2 per informazioni precise;
3. Entrambi: assicurati di aver inserito almeno una email
e un numero di telefono.
Nota: I messaggi di avvertimento non saranno inviati se
non viene inserito un numero di telefono.
Per la vostra sicurezza, inserite una password ogni volta che
entrate in modalità TEST. La password di default è 0000.
Scegliete OFF per disattivare questa funzione.
Riporta tutti i settaggi alle impostazioni di default.
10
4.1.1 Setting di default
Alla consegna, molti parametri sono regolati su impostazioni base (di default):
PARAMETRO
Camera Mode (Modalità della
fototrappola)
Format (Formattazione)
Photo size (Dimensione
Immagine)
Video size (Definizione Video)
Set clock (regola orario)
Photo burst (Numero di scatti)
Video lenght (Durata Video)
Video sound (Suono video)
Interval (Intervallo)
DEFAULT
Photo (foto)
enter
3 M Pixel
640x480
Enter
1 foto
Avi 10 Secondi
On
1 Minuto
Sense level (Livello di
Sensibilità)
Regola Timer
Flash range (portata del flash)
MMS set
MMS Mode
Normal (Normale)
Send to (Invia a)
Number (Numero)
Password
Default Set (Set di default)
OFF
Off
20 ft./6 m
Enter
Off
OPZIONI
Video
SOTTOMENU’
Yes, No (Sì, no)
5 M Pixel
320x240
Regola orario
2 foto – 3 foto
AVI 5 – 60 secondi
Off
5 – 60 sec., 1 – 60
min.
High, Low (Alta,
Bassa)
On (00:00 – 23:59)
40 ft./12 m
URL, APN, IP, Port
Manual, Daily report,
Instant
Email, Both (Email,
entrambi)
ON
4 inputs
4.1.2 Setting generali
Gli step operativi sono adatti per le seguenti voci di menù: Camera Mode, Photo Size, Video Size,
Photo burst, Video lenght, Interval, Sense level, Timer e MMS Mode.
4.1.3 Regolazione “Camera Mode” (modalità della fototrappola)
Hai due modi per impostare questo parametro. 1. Con la chiave di scelta rapida; 2. Attraverso i
MENU.
1. Chiave di scelta rapida: puoi impostare la Modalità Camera su “video” premendo SU oppure
su “foto” (“camera”) premendo GIU’, in modalità TEST.
2. Menù di setting: come settare la fototrappola su “video”, quando l’apparecchiatura è
impostata su “foto” (“camera”):
a) Premi MENU per visualizzare il menù di settaggio.
b) Premi SU o GIU’ per selezionare Camera Mode.
c) Premi DESTRA o SINISTRA per selezionare “Video”.
d) Premi OK per salvare l’impostazione scelta e l’opzione non sarà più evidenziata.
Premi MENU per cancellare il settaggio e tornare al display con le info.
11
4.1.4 Formattare la scheda SD
Con la formattazione, il sistema cancellerà tutti i files presenti sulla SD. Quindi assicurati di aver
scaricato i dati importanti.
a)
b)
c)
d)
e)
Premi MENU per visualizzare il menù di settaggio.
Premi SU oppure GIU finché il sistema entra nel menù FORMAT.
Premi OK per selezionare Enter per entrare nel sottomenù.
Premi DESTRA o SINISTRA per selezionare Yes (SI). La scritta YES si evidenzierà.
Premi OK per iniziare la formattazione della scheda SD. Durante la formattazione, lo
schermo del display mostrerà la scritta “Please wait!” (Attendere prego) come mostrato
sotto.
Premi MENU per cancellare il settaggio e tornare al display con le info.
Please Wait!
4.1.5 Impostare “Photo Size” (dimensione delle immagini)
Di seguito vedi come passare a 3 MP, quando il valore impostato è 5 MP:
a)
b)
c)
d)
Premi MENU per visualizzare il menù di settaggio.
Premi SU o GIU finché appare il parametro “Photo Size” (dimensione immagine).
Premi DESTRA o SINISTRA per selezionare 3M Pixel.
Premi OK per salvare l’impostazione oppure MENU per cancellarla e uscire.
4.1.6 Impostare “Video Size” (definizione del video)
Vediamo come impostare a 320X240 quando il valore impostato è 640X480:
a)
b)
c)
d)
Premi MENU per visualizzare il menù di settaggio.
Premi SU o GIU finché appare il parametro “Video Size” (dimensione video).
Premi DESTRA o SINISTRA per selezionare 320x240.
Premi OK per salvare l’impostazione oppure MENU per cancellarla e uscire.
4.1.7 Impostare “Set clock” (data e ora).
Il formato della data è mese/giorno/anno (month/day/year) mentre quello dell’orario è ora : minuto
: secondo (hour : minute : second). Il valore dell’anno è valido da 2006 a 2031.
Volendo per esempio impostare la data al 15 novembre 2007 alle 10 e 30 si procede come segue:
a)
b)
c)
d)
Premi MENU per visualizzare il menù di settaggio.
Premi SU o GIU finché appare il parametro “Set clock” (regola orologio).
Premi OK per entrare nel sottomenù.
Premi DESTRA o SINISTRA per selezionare le varie voci, quindi SU o GIU’ per cambiare
i valori.
e) Premi OK per salvare le impostazioni oppure MENU per cancellarle e uscire.
12
4.1.8 Impostare “Photo burst” (numero di scatti in serie)
Vediamo come impostare – per esempio – lo scatto in serie di “3 foto” partendo dal precedente
valore “1 foto”:
a)
b)
c)
d)
Premi MENU per visualizzare il menù di settaggio.
Premi SU o GIU finché appare il parametro “Photo burst” (scatti in serie).
Premi DESTRA o SINISTRA per selezionare “3 images” (tre scatti).
Premi OK per salvare le impostazioni oppure MENU per cancellarle e uscire.
4.1.9 Impostare “Video lenght” (lunghezza video)
Premi DESTRA o SINISTRA per aumentare o diminuire la lunghezza dei video di 1 sec.
Prendiamo ad esempio la regolazione della lunghezza a “AVI 5 Second” dato il valore precedente di
“Avi 10 Second”.
a)
b)
c)
d)
Premi MENU per visualizzare il menù di settaggio.
Premi SU o GIU finché appare il parametro “Video lenght” (lunghezza video).
Premi DESTRA o SINISTRA per aumentare o diminuire di 5 secondi.
Premi OK per salvare le impostazioni oppure MENU per cancellarle e uscire.
4.1.10 Impostare “Video sound” (Suono Video)
Vediamo come impostare il suono video (Video sound) in OFF (spento) partendo dal precedente
valore ON (acceso):
a)
b)
c)
d)
Premi MENU per visualizzare il menù di settaggio.
Premi SU o GIU per selezionare “Video sound” (suono video).
Premi DESTRA o SINISTRA per selezionare on o off.
Premi OK per salvare le impostazioni oppure MENU per cancellarle e uscire.
4.1.11 Impostare “Interval” (intervallo)
Premi DESTRA o SINISTRA per aumentare o diminuire l’intervallo di scatto tra una foto e la
seguente o tra un video e il seguente di 5 secondi o 1 minuto.
Prendiamo ad esempio la regolazione dell’intervallo di scatto a 5 minuti dato il valore precedente di
1 minuto.
a)
b)
c)
d)
Premi MENU per visualizzare il menù di settaggio.
Premi SU o GIU per selezionare “Interval” (intervallo).
Premi DESTRA o SINISTRA per aumentare o diminuire di 5 minuti.
Premi OK per salvare le impostazioni oppure MENU per cancellarle e uscire.
4.1.12 Impostare “PIR sensitivity” (Sensibilità PIR)
Si raccomanda di usare il valore “Normal” (normale).
Prendiamo ad esempio la regolazione della sensibilità PIR a LOW (bassa) dato il valore precedente
di “Normal” (normale).
a) Premi MENU per visualizzare il menù di settaggio.
b) Premi SU o GIU per selezionare “Sense level” (livello sensibilità).
13
c) Premi DESTRA o SINISTRA per selezionare “Low” (bassa).
d) Premi OK per salvare le impostazioni oppure MENU per cancellarle e uscire.
4.1.13 Impostare il Timer
Fate attenzione: i tempi di partenza e arresto sono effettivi solo se la modalità timer è impostata su
ON. Se, per esempio, la camera deve lavorare dalle 8 alle 17, occorre procedere come segue.
a)
b)
c)
d)
e)
f)
Premi MENU per visualizzare il menù di settaggio.
Premi SU o GIU per selezionare TIMER.
Premi DESTRA o SINISTRA per selezionare ON.
Premi OK per entrare nel sottomenù oppure MENU per cancellare le impostazioni e uscire.
Premi DESTRA o SINISTRA per selezionare le voci, premi SU o GIU per cambiare i valori.
Premi OK per salvare le impostazioni oppure MENU per cancellarle e uscire.
4.1.14 Impostare “Flash range” (portata del flash).
Ecco come impostare la portata del flash.
a)
b)
c)
d)
Premi MENU per visualizzare il menù di settaggio.
Premi SU o GIU per selezionare “Flash range” (portata del flash).
Premi DESTRA o SINISTRA per selezionare 20ft. / 6 m oppure 40 ft. / 12m.
Premi OK per salvare le impostazioni oppure MENU per cancellarle e uscire.
4.1.15 Impostazioni “MMS set”.
Inserite nei setting MMS le impostazioni fornite dal provider del servizio di rete. Ci sono solo
quattro impostazioni da inserire, i passi sono i seguenti:
a)
b)
c)
d)
Premi MENU per visualizzare il menù di settaggio.
Premi SU o GIU per selezionare “MMS set”.
Premi OK per entrare nel sottomenù.
Ci sono quattro input per chiave in URL, APN, IP e Port. Premere # per scorrere tra
ogni input. Premi i tasti con i numeri per inserire cifre, lettere o punteggiatura. Premi
SU (cancel) per cancellare.
e) Premi OK per salvare le impostazioni oppure MENU per cancellarle e uscire.
14
-------------------------------------------------------------------------------------------------------------------Accesso facile alle impostazioni MMS
1.
2.
3.
4.
5.
Inserire batterie ben cariche.
Inserire la scheda SD.
Inserire la scheda SIM.
Accendere la fototrappola e entrare in modalità TEST.
Si creerà automaticamente nella scheda SD un nuovo file chiamato “PROFILE.INT” dentro
una nuova cartella di nome MMS.
6. Modificate il file “PROFILE.INT” nel computer, per settare i parametri MMS, seguendo le
indicazioni sotto:
URL: (Max. 64 caratteri)
A.P.N. (Max. 32 caratteri)
IP: (Max. 16 caratteri)
Port: (Max. 6 caratteri)
Account e password: (Alcuni operatori Telecom hanno bisogno di account e password per
inviare MMS)
Numero: (Max 24 caratteri per ogni numero di telefono)
Email: (Max. 48 caratteri per ogni email).
Questo è solo un esempio, per maggiori dettagli contattate il vostro gestore di rete, solo questi
quattro parametri devono essere modificati, siete pregati di non cambiare altri parametri a parte
questi.
-----------------------------------------------------------------------------------------------------------------------4.1.16 Impostare “MMS mode” (modalità MMS).
I passaggi seguenti mostrano come settare la modalità MMS in ISTANT dato il valore precedente di
“OFF”.
a)
b)
c)
d)
Premi MENU per visualizzare il menù di settaggio.
Premi SU o GIU per selezionare “MMS mode” (modalità MMS).
Premi DESTRA o SINISTRA per selezionare “Instant”.
Premi OK per salvare le impostazioni oppure MENU per cancellarle e uscire.
4.1.17 Impostare “Send to” (invio a).
Inserire il numero di telefono o email a cui deve essere inviato il MMS. I passaggi seguenti
mostrano come settare l’invio a un numero data l’opzione precedente Email.
a)
b)
c)
d)
e)
Premi MENU per visualizzare il menù di settaggio.
Premi SU o GIU per selezionare “Send to” (invio a).
Premi DESTRA o SINISTRA per selezionare “Number”.
Premi OK per entrare nel sottomenù oppure MENU per cancellare le impostazioni e uscire.
Ci sono quattro input. Premere # per scorrere tra ogni input. Premi i tasti con i numeri per
inserire cifre, lettere o punteggiatura. Premi SU per cancellare.
f) Premi OK per salvare le impostazioni oppure MENU per cancellarle e uscire.
15
4.1.18 Inserire la password.
Se l’opzione password è settata su ON, dopo aver acceso la fototrappola sullo schermo LCD della
fototrappola comparirà la richiesta di inserire la password. La password di default è 0000. Inserite la
password tramite il telecomandino remoto. La password può essere modificata come segue:
a)
b)
c)
d)
e)
Premi MENU per visualizzare il menù di settaggio.
Premi SU o GIU per selezionare “Password”.
Premi DESTRA o SINISTRA per selezionare “ON”.
Premi OK per entrare nel sottomenù.
Ci sono tre input da inserire: “new” (nuova), “old” (vecchia) e “confirm” (conferma)
password, premi # per passare da un input all’altro. Premi i tasti numerati per inserire le
cifre. Premi SU per cancellare.
f) Premi OK per salvare tutti i settaggi attuali e tornare al display di info. Se gli input sono
lasciati vuoti, la password non sarà modificata. Se inserita correttamente, la nuova password
sarà attiva. Lo schermo LCD sarà pronto a chiederti la password la prossima volta che la
fototrappola sarà accesa.
Premi MENU per cancellare i settaggi e tornare al display info.
4.2 Playback
In modalità playback (riproduzione) è possibile visionare le immagini e i video, cancellarli o
inviarli manualmente via MMS. È possibile solo in modalità TEST. Le immagini possono essere
visionate su: schermo LCD della fototrappola o monitor TV connesso allo strumento tramite cavo
TV; i video possono essere visionati solo sul monitor TV. Per semplificazione, le operazioni con il
PC non saranno descritte.
4.2.1 Visionare foto o video
a) Entra in modalità TEST ed entra nel display info;
b) Premi OK per visionare l’ultima fotografia (o video) sullo schermo LCD della fototrappola,
o su un monitor TV o un visualizzatore di immagini con un connettore TV-in;
c) Premi DESTRA per far partire il videoclip nel monitor TV, i videoclip non possono essere
visionati sull’LCD della fototrappola;
d) Premi DESTRA per interrompere la riproduzione e tornare in modalità playback;
e) Premi SU per visionare l’immagine (o video) successiva e GIU per visionare il precedente;
f) Premi OK per tornare al display info.
Mentre si visionano le immagini, saranno mostrati rispettivamente il numero totale delle immagini
presenti nella scheda SD e l’indice dell’immagine mostrata.
4.2.2 Cancellare foto o video
a)
b)
c)
d)
Visualizza la foto o il video che intendi cancellare (fare riferimento a 4.2.1);
Premi MENU per visionare il menù di playback;
Premi SU o GIU per selezionare “DELETE” (cancella). “ONE” (uno) è evidenziato;
Per cancellare l’immagine corrente, passa direttamente al punto successivo. Per cancellare
tutte le immagini o video premi SINISTRA o DESTRA per selezionare “ALL” (tutto);
e) Premi OK, compariranno le scritte NO e YES (sì), NO sarà evidenziato;
f) Premi DESTRA o SINISTRA per evidenziare YES (sì);
g) Premi OK per cancellare le foto o i video;
Premi MENU per cancellare e tornare al display info.
16
Fate attenzione, una volta cancellata un’immagine o un video il file non può più essere
recuperato! Inoltre, dopo aver cancellato tutte le immagini e i video, è consigliabile la
formattazione della scheda SD come descritto nel paragrafo 4.1.4.
4.2.3 Invio manuale di MMS
L’opzione “Send MMS” (invia MMS) viene mostrata solo quando l’opzione MMS Mode è
impostata su “Manual” (manuale).
a) Visiona le immagini e scegline una da inviare;
b) Premi MENU per visionare il menù di playback;
c) Premi SU o GIU per selezionare “Send message” (invia messaggio). “Send” sarà
evidenziato;
d) Premi OK per inviare l’MMS a seconda dei settaggi impostati;
Premi MENU per cancellare e tornare al display info.
Fate attenzione, le immagini possono essere inviate solo se la voce “MMS Type” è
impostata come “PIC” e i video non possono essere inviati. Se la scheda SIM non è inserita,
le immagini non possono essere inviate.
4.3 Puntatore laser
Può essere impiegato un laser specialmente di notte o in ambienti poco illuminati come funzione
addizionale per puntare un oggetto o una certa zona di interesse.
Premere * per accendere la luce laser in modalità TEST e utilizza il regolatore di inclinazione sul
retro della fototrappola per sistemare l’angolo di ripresa dello strumento.
NOTA BENE: IL LASER PUO’ ESSERE DANNOSO SE PUNTATO SUGLI OCCHI DI
ALTRE PERSONE.
4.4 Numerazione files
Le immagini e i video sono salvati in una cartella pre-nominata. La numerazione dei files continua
aggiungendo uno all’ultimo numero per ogni nuova immagine o video. I nomi sono salvati come
IMAG0001.JPG o IMAG001.AVI. Tramite il suffisso potete capire se il file è un’immagine (.jpg) o
un video (.avi).
4.5 Upgrade del firmware
Questa fototrappola è attrezzata con funzione di upgrade automatico. L’Upgrade è necessario solo
quando è disponibile un nuovo firmware.
ATTENZIONE
---------------------------------------------L’upgrade è rischioso, siate prudenti!
17
Appendice I : Specifiche Tecniche
Sensore Immagine
Lente
IR-Flash
Schermo Display
Memoria
Dimensioni Immagine
Dimensioni Video
Sensore PIR
Sensibilità PIR
Tempo di risposta
Peso
Temperatura di operatività/
di deposito
Intervallo di scatto
Numero di scatti
Lunghezza Video
Alimentazione
Consumo in Stand-by
Timer
Consumo in azione
Avviso batterie scariche
Schermo display
Registrazione suoni
Fissaggi
Dimensioni
Umidità d’esercizio
Certificazioni
5Mega Pixels Color CMOS
F/NO=3.0; FOV(Field Of View=Campo di ripresa)=52°
6-12m
1.7" LCD
da 8MB a 16GB
5MP = 2560x1920; 3MP = 2048x1536
640x480: 16fps; 320x240: 20fps
Multizona
Regolabile (Alta/normale/bassa)
1.2 s
0.30 g
-20°C - +60°C / -30°C - + 70°C
1sec. – 60 min.
1-3
1-60 sec.
8xAA o 4xAA
< 0.25mA (<6mAh/giorno)
Orario di accensione/spegnimento programmabile
150mA
Spia LED
Display LCD sullo strumento
Disponibile
Cinghia; Cavo; Python lock
140x87x55 mm
5% - 90%
FCC – CE - RoHS
Appendice II : Elenco delle Parti
Componente
Camera digitale
Telecomandino wireless
Cavo USB
Cavo TV out
Cinghia
Manuale istruzioni
Antenna
Quantità
una
uno
uno
uno
una
uno
una
18
Appendice III : Risoluzione dei problemi
1. Fattori che possono portare al mancato invio di MMS.
1.1 Potenza del segnale GPRS
I messaggi MMS vengono inviati tramite rete GPRS, accertati di aprire il servizio GPRS sia per la
fotocamera sia per la ricezione del cellulare.
È normale che il segnale GPRS periodicamente oscilli da debole a forte e viceversa, ciò può portare
direttamente al mancato invio di MMS, riprovate in seguito quando il segnale è buono, la
fototrappola si attiverà automaticamente per inviare il MMS. Se la fototrappola non invia
l’immagine quando il segnale è debole, invierà l’immagine dopo quando il segnale è buono al
momento dello scatto.
1.2 Impostazione numero massimo MMS
Per ragioni di economia, abbiamo progettato la scelta conveniente per l’utente di scegliere il
numero desiderato di MMS che vogliono ricevere.
a) Se il numero desiderato di MMS che viene settato è 10, e il segnale è buono, l’utente
riceverà solo 10 MMS dalla fototrappola; dopo avere inviato 10 immagini la fototrappola
smetterà di inviare MMS al telefono cellulare ma registrerà le immagini nella scheda SD. Se
il numero di MMS ricevuti è inferiore a quello impostato, per favore controllate il numero
massimo di MMS (MAX Number) che avete impostato in modalità INSTANT.
b) Se la potenza del segnale è debole, l’utente potrebbe non ricevere MMS, se la fototrappola
fallisce nell’invio di 5 MMS di seguito, il modulo GSM si disattiverà per risparmiare
batteria. Se l’utente non riceve nessun MMS, deve controllare accuratamente la copertura
del segnale, e chiedere all’operatore di assicurarsi di aver settato correttamente i parametri
MMS.
c) Leggi attentamente il manuale d’uso e chiedi aiuto al tuo fornitore.
1.3 Installazione dell’antenna
Assicurati di avvitare correttamente l’antenna, l’installazione corretta dell’antenna migliorerà
enormemente la potenza del segnale.
1.4 Frequenza GSM
La fototrappola supporta 4 bande: 850MHz, 900MHz, 1800MHz e 1900MHz: la potenza del
segnale potrebbe variare da area a area o anche nella stessa area se sono applicate multifrequenze.
Di conseguenza, se necessario, il produttore può collaborare a fissare la frequenza della fototrappola
entro una certa frequenza per assicurare l’uso appropriato.
19
2. Fattori che possono portare al mancato invio di e-mail.
2.1 Principio
La fototrappola invia le immagini scattate al server dell’operatore seguendo un certo protocollo e
immagazzinandole nel server, e quindi il server invierà messaggi MMS al numero di telefono
cellulare o indirizzo e-mail stabilito. Alcuni utenti possono riscontrare difficoltà nella ricezione di email e ricevere regolarmente MMS al cellulare. La ricezione del MMS via cellulare prova che
l’invio del MMS è avvenuto regolarmente, la ragione per cui non si ricevono MMS all’indirizzo email potrebbe essere che il server dell’e-mail rifiuta MMS dal server dell’operatore, oppure che il
server e-mail non supporti la ricezione di MMS.
2.2 Soluzione
a) Chiedi agli operatori la possibilità del server dell’operatore di mandare MMS al server email;
b) Chiedi al provider del servizio email la possibilità di ricevere MMS dall’operatore, ossia se
il provider del servizio email ha possibilità di ricevere MMS da un operatore di telefono
cellulare;
c) Prova con altri indirizzi email;
d) Inserite la medesima scheda SIM in un telefono cellulare e provate a inviare un MMS a un
indirizzo mail, se ancora continua a non funzionare, ciò dimostra che il problema è legato al
server e-mail o dell’operatore telefonico, il server del servizio email potrebbe rifiutare MMS
da un provider di telefonia mobile oppure l’operatore del telefono cellulare non ha
configurato il sistema per inviare MMS a un indirizzo mail. Rivolgetevi al provider di
telefonia mobile e al provider del servizio email per chiedere aiuto.
Fototrappolaggio S.r.l. si riserva di modificare i contenuti del presente documento parzialmente o interamente
senza alcun preavviso.
Revisione del manuale 1.0 del 01/10/2010
20
