Consolle Avvocato on MAC OS

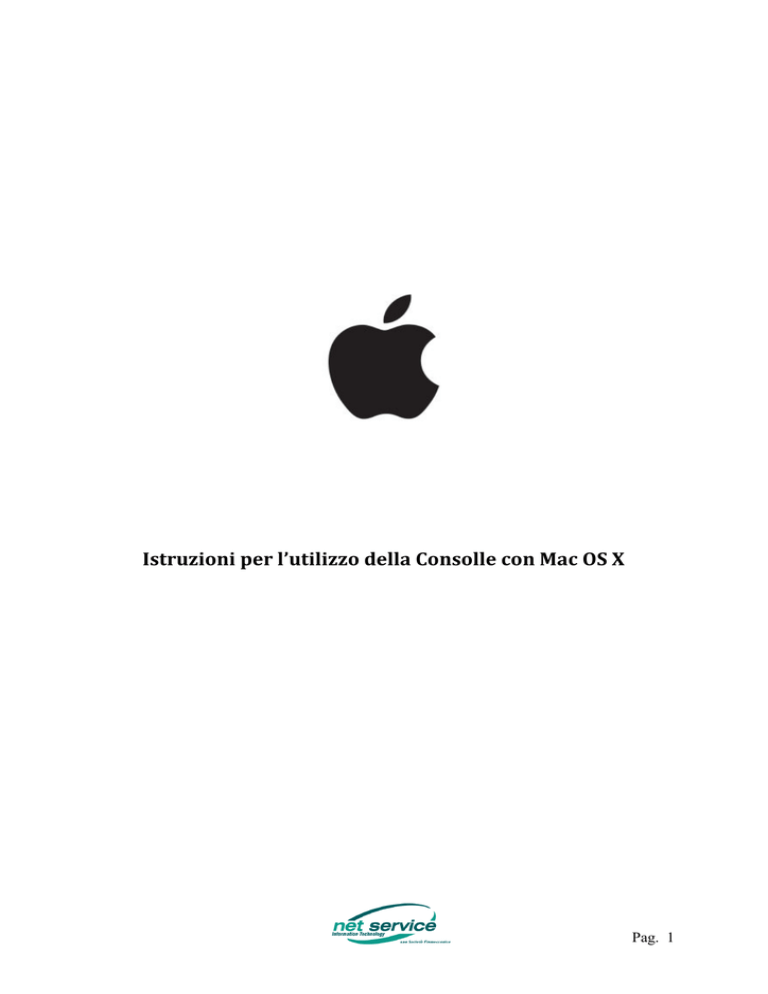

Istruzioni per l’utilizzo della Consolle con Mac OS X
Pag. 1
Sommario
Prerequisiti ........................................................................................................................................... 3
OS X 10.8 “Mountain Lion” ............................................................................................................ 4
Mac OS X 10.7 “Lion” (Intel 64 bit) ............................................................................................... 6
Mac OS X 10.6 “Snow Leopard” (Intel 64 bit) ............................................................................... 8
Mac OS X 10.5 “Leopard” ............................................................................................................. 10
Configurazione driver SmartCard ...................................................................................................... 11
Driver per ArubaKey (formato token) ........................................................................................... 12
Driver per BusinessKey InfoCert (formato token) ........................................................................ 13
Driver per CNS InfoCert (formato tessera).................................................................................... 14
Driver per Chip Oberthur ............................................................................................................... 15
Driver per Chip Incard ................................................................................................................... 16
Driver per Chip Athena / “InfoCamere” ........................................................................................ 17
Driver per Carta regionale dei servizi Lombardia ......................................................................... 18
Driver per Carta regionale dei servizi Toscana .............................................................................. 19
Driver 64 bit non supportato e Java 6 ............................................................................................ 20
Pag. 2
Prerequisiti
Installazione Java:
Download Oracle Java 7 (solo 64 bit) da http://java.com/it
Download Apple Java 6 (32 e 64 bit) da http://support.apple.com/kb/DL1573
Per riconoscere se è già installato Java 7 è possibile tramite l’icona di java presente nelle
“Preferenze di Sistema” come indicato nella figura sottostante:
Pag. 3
OS X 10.8 “Mountain Lion”
L’avvio della consolle inoltre richiede l’abilitazione per le applicazioni non scaricate da App
Store nella voce “Sicurezza e Privacy” delle “Preferenze di Sistema”.
Questa versione del sistema operativo viene distribuita senza Java preinstallato, se non viene
suggerita l’installazione automatica di Java 6 fornito da Apple è possibile installare la nuova
versione di Java 7 distribuita da Oracle.
Nel caso si scelga di installare la versione 7 di Java è necessario tenere in considerazione che
sarà necessario installare/aggiornare i driver della smartcard per il supporto dei 64 bit.
Nella sezione di configurazione della smartcard viene indicata la versione del driver (32 bit,
32/64 bit o 64 bit). Viene inoltre indicata la versione di Java in uso.
Pag. 4
La versione di Java 7 necessita l’installazione di un pacchetto (Java JCE Unlimited) fornito e
avviato automaticamente all’avvio della consolle. Tale pacchetto è necessario per la creazione
della busta elettronica e per l’installazione richiede la password di amministratore.
Pag. 5
Mac OS X 10.7 “Lion” (Intel 64 bit)
La consolle utilizza dei plugin per le smartcard distribuiti dai fornitori delle stesse. Tali plugin
generalmente sono implementati in formato Universal 32 bit Intel/PPC, pertanto l’uso della
versione a 64 bit di Java non permette l’accesso alla smartcard. Dalla versione Mac OS X 10.6
in poi la Java virtual machine predefinita è a 64 bit perciò verrà segnalata all’avvio della
consolle come nell’immagine seguente:
Per ovviare a questo problema è necessario chiudere la consolle, cercare l’icona della consolle
sul desktop e aprire le Informazioni con (⌘+I
(⌘+I ), a questo punto verificare che sia presente la
spunta su “Apri in modalità a 32 bit”.
Se non fosse possibile aprire le “Informazioni” dell’applicazione è possibile creare
l’abbreviazione sul desktop tramite le “Preferenze Java” (situate nella cartella: Applicazioni →
Utility ).
Selezionare “Visualizza documenti cache…”
Pag. 6
Selezionare l’applicazione Consolle, quindi selezionare il pulsante: “Installa le abbreviazioni”
come evidenziato nella figura precedente.
Infine chiudere le “Preferenze Java” e avviare la Consolle.
Pag. 7
Mac OS X 10.6 “Snow Leopard” (Intel 64 bit)
La consolle utilizza dei plugin per le smartcard distribuiti dai fornitori delle stesse. Tali plugin
generalmente sono implementati in formato Universal 32 bit Intel/PPC, pertanto l’uso della
versione a 64 bit di Java non permette l’accesso alla smartcard. Dalla versione Mac OS X 10.6
in poi la Java virtual machine predefinita è a 64 bit
bit perciò verrà segnalata all’avvio della
consolle come nell’immagine seguente:
Per ovviare a questo problema è necessario chiudere la consolle, cercare l’icona della consolle
sul desktop e aprire le Informazioni con (⌘+I
(⌘+I ), a questo punto verificare che
c sia presente la
spunta su “Apri in modalità a 32 bit”.
Se non fosse possibile aprire le “Informazioni” dell’applicazione è possibile cambiare la
modalità di apertura di tutte le applicazioni Java tramite le “Preferenze Java” (situate nella
cartella: Applicazioni → Utility ).
Sarà necessario selezionare la riga con “Tipo CTU” valorizzato a “32 bit” e trascinarla al primo
posto:
Pag. 8
Infine chiudere le “Preferenze Java” e avviare la Consolle.
Pag. 9
Mac OS X 10.5 “Leopard”
L’avvio della consolle su Mac OS X 10.5 (Leopard) utilizza Java 5 a 32 bit, questa versione di
Java necessita l’installazione di un pacchetto (Java JCE Unlimited) fornito e avviato
automaticamente all’avvio della consolle.
Tale pacchetto è necessario per la creazione della busta elettronica e per l’installazione
richiede la password di amministratore.
Pag. 10
Configurazione driver SmartCard
La configurazione dei driver per l’accesso alla smartcard si esegue dal pulsante
Configurazione nella barra a sinistra. Nella finestra che si aprirà selezionare la voce
“Sicurezza e SmartCard”.
Attualmente la consolle riconosce i seguenti driver:
bit4ihpki
bit4ipki_dylib
bit4ipki_dylib
bit4opki_dylib
bit4xpki_dylib
ASEP11_dylib
libbit4spki
libaseCnsP11_dylib
Driver per BusinessKey InfoCert (formato token)
Driver per CNS InfoCert (formato tessera)
Driver per Chip Incard
Driver per Chip Oberthur
Driver per Aruba Key (formato token)
Driver per Chip Athena / “InfoCamere”
Driver per Carta regionale dei servizi Lombardia
Driver per Carta regionale dei servizi Toscana
Il riconoscimento di tali driver richiede di specificare un “directory extra” in aggiunta a quella
di sistema, tramite il pulsante indicato nella figura precedente.
Pag. 11
Driver per ArubaKey (formato token)
Dopo le istruzioni per l'installazione del “Software Ripristino ArubaKey” ( vedi:
http://www.pec.it/Download.aspx ), è necessario eseguire un'operazione (una tantum), di
seguito descritta:
-
entrare nella voce “Configurazione” e “Sicurezza e SmartCard”
selezionare la cartellina per la “directory extra”
cercare tra i "Volumi" la ArubaKey ed evidenziare la directory "Resources" e confermare
con “OK” come nell'esempio sottostante
/Volumes/ARUBAKEY/ArubaKeyDike.app/Contents/Resources
-
a questo punto apparirà nella lista dei driver un elemento “bit4xpki_dylib”,
“bit4xpki_dylib” evidenziare il
pallino e verificare il pin per testare la correttezza della procedura.
A questo punto la Consolle è pronta
pront per l'uso.
Pag. 12
Driver per BusinessKey InfoCert (formato token)
Dopo le istruzioni per l'installazione di InfoCert ( vedi:
http://www.businesskey.it/bkpermac.htm ), è necessario eseguire un'operazione (una
tantum), di seguito descritta:
-
entrare nella voce “Configurazione” e “Sicurezza e SmartCard”
selezionare la cartellina per la “directory extra”
cercare tra i "Volumi" la BusinessKey (rinominata BUSINESSKEY come
com da istruzioni
Infocert) ed evidenziare la directory "Resources" e confermare con “OK” come
nell'esempio sottostante
/Volumes/BUSINESSKEY/Mac/DikeXLite.app/Contents/Resources
-
a questo punto apparirà nella lista dei driver un elemento “bit4ihpki”
“bit4ihpki” o
“bit4hipki_dylib” (a seconda della versione del driver), evidenziare il pallino e verificare
il pin per testare la correttezza della procedura.
A questo punto la Consolle è pronta per l'uso.
Attenzione: Firefox Portable fornito con il software della Business
Business Key for Mac blocca in modo
esclusivo l’uso del dispositivo. Per utilizzare la Business Key con la Consolle è necessario
mantenere Firefox Portable chiuso durante l’uso della Consolle stessa.
Pag. 13
Driver per CNS InfoCert (formato tessera)
L’uso della smartcard
artcard CNS InfoCert richiede l’installazione del software DikeX versione 4.0 (
https://www.firma.infocert.it/installazione/installazione_DiKe.php ).
In seguito sarà necessario eseguire un'operazione (una tantum), di seguito descritta:
-
entrare nella voce “Configurazione” e “Sicurezza e SmartCard”
selezionare la cartellina per la “directory extra”
cercare tra le applicazioni ( Applications ) la voce “DikeX.app” ed evidenziare
evi
la
directory “Resources” e confermare con “OK” come nell'esempio sottostante:
/Applications/DikeX.app/Contents/Resources
-
a questo punto apparirà nella lista dei driver un elemento “bit4ipki_dylib
“bit4ipki_dylib”,
evidenziare il pallino e verificare il pin per testare la correttezza della procedura.
A questo punto la Consolle è pronta per l'uso.
Pag. 14
Driver per Chip Oberthur
Scaricare i driver dal fornitore e posizionare la libreria dove si preferisce.
In seguito sarà necessario eseguire un'operazione (una tantum), di seguito descritta:
-
entrare nella voce “Configurazione” e “Sicurezza e SmartCard”
selezionare la cartellina per la “directory extra”
cercare la directory creata in precedenza con i driver e confermare con “OK”:
/Users/guest/Downloads/librerie_chip_oberthur_mac
-
a questo punto apparirà nella lista dei driver un elemento "bit4opki_dylib",
evidenziare il pallino e verificare il pin per testare la correttezza della procedura.
A questo punto la Consolle è pronta per l'uso.
Nel caso di utilizzo di Java 6 (Apple) è necessario utilizzare un Java 6 32 bit e un driver
predisposto solo a 32 bit.
Nel caso di utilizzo di Java 7 (Oracle) è necessario utilizzare un driver 32/64 bit aggiornato (
disponibile qui http://www.pec.it/Download.aspxnella sezione “Driver Smart CardOBERTHUR”).
Pag. 15
Driver per Chip Incard
Scaricare i driver dal fornitore e posizionare la libreria dove si preferisce.
In seguito sarà necessario eseguire un'operazione (una tantum), di seguito descritta:
-
entrare nella voce “Configurazione” e “Sicurezza e SmartCard”
selezionare la cartellina per la “directory extra”
cercare la directory creata in precedenza con i driver e confermare con “OK”:
/Users/guest/Downloads/librerie_chip_incard_mac
-
a questo punto apparirà nella lista dei driver un elemento "bit4ipki_dylib
"bit4ipki_dylib",
evidenziare il pallino e verificare il pin per testare la correttezza della procedura.
A questo punto la Consolle è pronta per l'uso.
Nel caso di utilizzo di Java 6 (Apple) è necessario utilizzare un Java 6 32 bit e un driver
predisposto solo a 32 bit.
Nel caso di utilizzo di Java 7 (Oracle) è necessario utilizzare un driver 32/64 bit aggiornato (
disponibile qui http://www.pec.it/Download.aspxnella
http://www.pec.it/Download.aspx
a sezione “Driver Smart CardCard INCARD”).
Pag. 16
Driver per Chip Athena / “InfoCamere”
Scaricare i driver dal fornitore e posizionare la libreria dove si preferisce.
In seguito sarà necessario eseguire un'operazione (una tantum), di seguito descritta:
-
entrare nella voce “Configurazione” e “Sicurezza e SmartCard”
selezionare la cartellina per la “directory extra”
cercare la directory creata in precedenza con i driver e confermare con “OK”:
/Library/Application Support/Athena
-
a questo punto apparirà nella lista dei driver un elemento “ASEP11_dylib”,
evidenziare il pallino e verificare il pin per testare la correttezza della procedura.
A questo punto la Consolle è pronta per l'uso.
Pag. 17
Driver per Carta regionale dei servizi Lombardia
Scaricare i driver dal fornitore http://www.crs.lombardia.it
In seguito sarà necessario eseguire un'operazione (una tantum), di seguito descritta:
-
entrare nella voce “Configurazione” e “Sicurezza e SmartCard”
selezionare la cartellina per la “directory extra”
cercare la directory creata in precedenza con i driver e confermare con “OK”:
/System/Library/bit4id/libbit4spki.bundle/Contents/MacOS
-
a questo punto apparirà nella lista dei driver un elemento “libbit4spki”, evidenziare il
pallino e verificare il pin per testare la correttezza della procedura.
A questo punto la Consolle è pronta per l'uso.
Ricordiamo inoltre che tale dispositivo consente solo l’autenticazione per le consultazioni, non
contiene il certificato di firma digitale necessario per i depositi telematici.
Pag. 18
Driver per Carta regionale dei servizi Toscana
Scaricare i driver dal fornitore http://www.regione.toscana.it/web/guest/guida_mac
In seguito sarà necessario eseguire un'operazione (una tantum), di seguito descritta:
-
entrare nella voce “Configurazione” e “Sicurezza e SmartCard”
selezionare nella lista dei driver l’elemento “libaseCnsP11_dylib”
verificare il pin per testare la correttezza della procedura.
A questo punto la Consolle è pronta per l'uso.
Ricordiamo inoltre che tale dispositivo consente solo l’autenticazione per le consultazioni, non
contiene il certificato di firma digitale necessario per i depositi telematici.
Pag. 19
Driver 64 bit non supportatoe Java 6
Alcuni recenti driver sono distribuiti in un formato 32/64 bit non supportato da consolle, l’utente
sarà avvisato con il seguente messaggio:
In questi casi è possibile installare il driver in formato solo 32 bit completamente compatibile
con consolle da questo indirizzo:
http://consollepct.netserv.it/consolle/resources/Driver_Smartcard_OSX.pkg
Completata l’installazione del pacchetto, sarà sufficiente rimuovere la “directory extra” come
di seguito riportato e selezionare il driver secondo il proprio modello di smartcard/token:
Pag. 20
