Design 40V - 80V - Hafele easylink

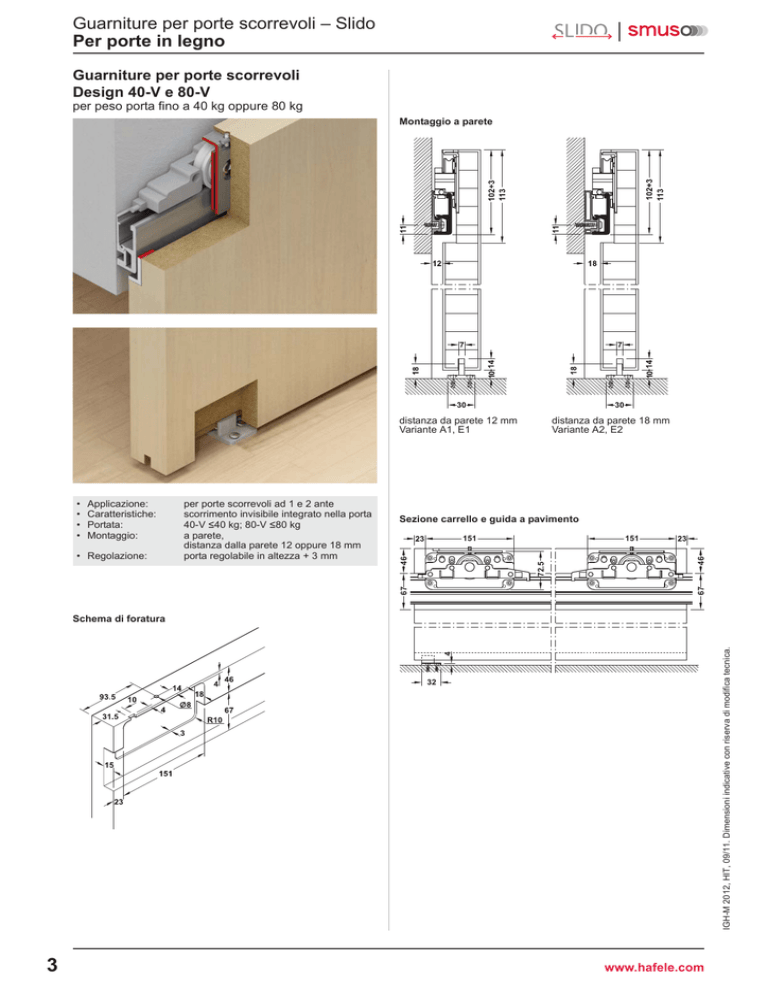

Guarniture per porte scorrevoli – Slido Per porte in legno Guarniture per porte scorrevoli Design 40-V e 80-V Guarniture per porte scorrevoliGuarniture per porte scorrevoli – SlidoPer porte in legnoProgettazione, costruzioneDimensioni indicative con riserva di modifica tecnica. per peso porta fino a 40 kg oppure 80 kg Montaggio a parete distanza da parete 12 mm Variante A1, E1 Sezione carrello e guida a pavimento 151 67 46 151 67 • Regolazione: per porte scorrevoli ad 1 e 2 ante scorrimento invisibile integrato nella porta 40-V <40 kg; 80-V <80 kg a parete, distanza dalla parete 12 oppure 18 mm porta regolabile in altezza + 3 mm 72.5 Applicazione: Caratteristiche: Portata: Montaggio: 46 • • • • distanza da parete 18 mm Variante A2, E2 4 IGH-M 2012, HIT, 09/11. Dimensioni indicative con riserva di modifica tecnica. Schema di foratura 32 3 www.hafele.com Guarniture per porte scorrevoli – Slido Per porte in legno Guarniture per porte scorrevoliGuarniture per porte scorrevoli – SlidoPer porte in legnoProgettazione, costruzioneDimensioni indicative con riserva di modifica tecnica. → Guarnitura Design 40-V/80-V Slido Design 40-V Portata kg <40 Slido Design 80-V <80 Ammortizzatore Larghezza anta Caratteristiche mm – >500 Variante A1 Variante A2 con un ammortizzatore >680 Variante E1 per lato Variante E2 – >500 Variante A1 Variante A2 con un ammortizzatore >680 Variante E1 per lato Variante E2 Codice distanza da parete 12 mm distanza da parete 18 mm distanza da parete 12 mm distanza da parete 18 mm distanza da parete 12 mm distanza da parete 18 mm distanza da parete 12 mm distanza da parete 18 mm 940.42.105 940.42.106 940.42.000 940.42.102 940.82.171 940.82.172 940.82.000 940.82.168 IGH-M 2012, HIT, 09/11. Dimensioni indicative con riserva di modifica tecnica. → Componenti della guarnitura Design 40-V/80-V Carrelli Variante A1 2 E1 2 A2 2 E2 2 Ammortizzatori - 2 - 2 Paracolpi e perni di fissaggio 2 - 2 - Staffe di sicurezza carrello 2 2 2 2 Elemento terminale distanza da parete 12 mm Elemento terminale distanza da parete 18 mm 1 - 1 - 1 1 Guida a pavimento 1 1 1 1 → Binari e accessori Finitura Esecuzione binario di fissaggio forato distanza da parete 12 mm anodizzato color argento alluminio profilo di fissaggio forato distanza da parete 18 mm anodizzato color argento alluminio profilo di scorrimento e frontale anodizzato color argento alluminio Lunghezza mm 1700 2000 3000 6000 1700 2000 3000 6000 1700 2000 3000 6000 www.hafele.com Codice 940.82.217 940.82.220 940.82.230 940.82.260 940.82.917 940.82.920 940.82.930 940.82.961 940.82.317 940.82.320 940.82.330 940.82.360 4
