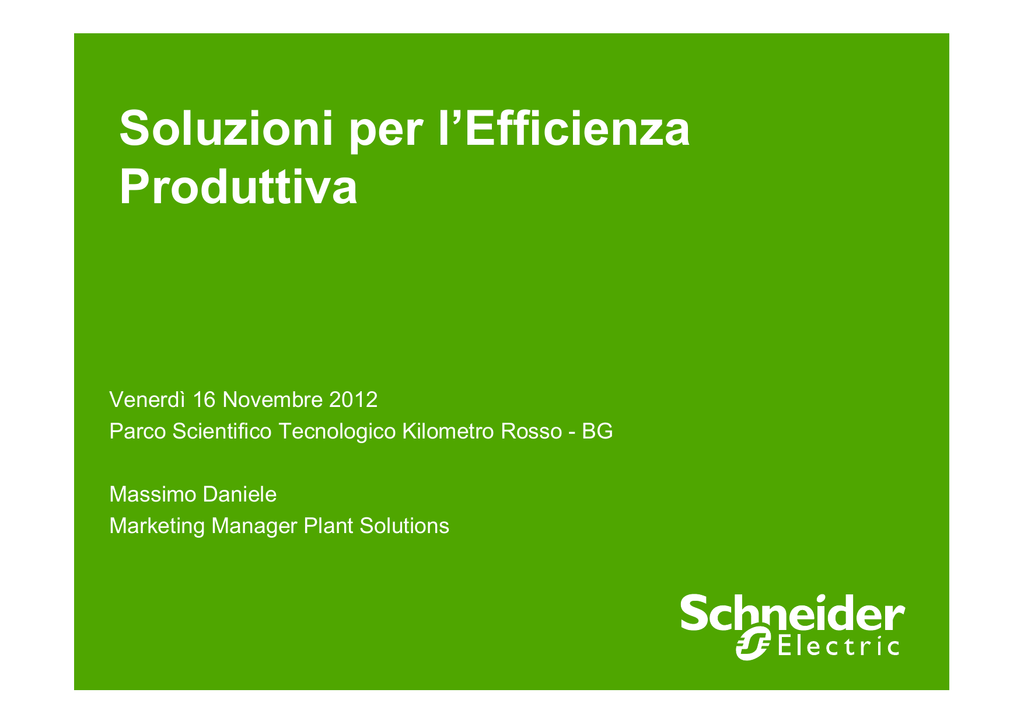

Energy Optimized System (EOS) ( 1.3 Mb)

Soluzioni per l’Efficienza
Produttiva
Venerdì 16 Novembre 2012
Parco Scientifico Tecnologico Kilometro Rosso - BG
Massimo Daniele
Marketing Manager Plant Solutions
Schneider Electric può aiutare al di là della facilmente
identificabili opportunità di efficienza energetica
Meno evidente, ma con un impatto
maggiore:
L'efficienza energetica attraverso il
processo e l'efficienza della
macchina ...
• Energy Procurement Services
• Process Optimization
• Asset Management
• Energy Audits
• Demand Response
• Renewable Integration
Schneider Electric – 2012
2
ottimizza la Produzione
attraverso l’integrazione della Automazione Industriale con
il Monitoraggio e Controllo della Energia
Energy
MES
Process Control
& Automation
• Ottimizzazione della
Produzione
• Massimizzazione della
disponibilità dell’impianto
Energy Control
& Monitoring
Process
MES
Energy
SCADA
Process
SCADA
• Ottimizzazione dei
Consumi
Energy
Control
Process
Control
• Massimizzazione della
disponibilità dell’energia
Energy
Monitoring
Devices &
I/Os
PlantStruxure
Piattaforma
d’Automazione per
l‘integrazione ed
ottimizzazione dei
Processi ed Impianti
Schneider Electric – 2012
Efficienza Energetica
Efficienza Produttiva
Automazione ed Efficienza
Energertica per la Produzione
Efficiente
Monitoraggio
Controllo, Benchmark
per Unita produttiva
Previsione e Gestione
della curva di Demanda
3
L’Energy Efficiency è una grande
opportunità di risparmio
Schneider Electric - 2012
4 4
4
Energy Optimization System
per Cemento, Water Treatment, F&B Dairy, …
● Misura e Monitoraggio dei flussi
Energetici “W.A.G.E.S.”
● Soluzioni per consentire di avere
le informazioni di base dei flussi
energetici
● Acqua
● Aria
● Gas
● Elettricità
● Vapore
W
A
G
E
S
● Soluzioni avanzate per la
gestione degli eventi, degli
allarmi sulla distribuzione
elettrica
Schneider Electric - 2012
5
SCADA
PLC & DCS
MES
ERP
Tipologie produttive e loro esigenze
specifiche
RIPETIBILITA’
Ogni batch di
produzione deve
garantire un prodotto
con le stesse
caratteristiche e
standard qualitativi.
CONTINUITA’
Il processo deve subire
il minor numero di
interruzioni.
EFFICIENZA
Il processo deve avere
il livello di efficienza
OEE più alto possibile.
Efficienza Energetica
Schneider Electric - 2012
6
Energy e Production Efficiency
Ampla Express & EOS
Operations
Cement
Wastewater
Dairy
EOS
EOS
EOS
Pre-defined
Cement
KPIs
Pre-defined
Wastewater
KPIs
Pre-defined
Dairy KPIs
Ampla
Express
Ampla
Express
Ampla
Express
Altri Settori e
Applicazioni
Ampla Express
(OEE+E)
Existing offers
Control
Device
Schneider Electric - 2012
SXWPM
Power Meters
SXWPM
Power Meters
SXWPM
Power Meters
VijeoCitect, PowerLogic
SCADA, or SXWPM
Existing
Instrumentation
7
Energy Optimization System
Un vero Energy Management Information
System
EOS permette di
● Comprendere i consumi di energia dell’impianto
● Mappatura dei flussi
● Ottimizzare i Consumi di Energia
● Identificare consumi non richiesti nelle “fermate” di produzione
● Negoziare i contratti energetici
● Attribuire i costi ed evitare errori di fatturazione
● Per ogni “x” di materiale prodotto, attribuire i costi di Energia e/o Materie
Prime
● Migliorare la qualità dell'energia
● ION-E
● Monitorare Emissioni CO2
● Rispettare le leggi e regolamenti ambientali
… e molto altro ancora
Schneider Electric - 2012
8 8
EOS : Controlla, Gestisce, Migliora
OEE+EE
Energia per Unità prodotta
CO2 performance
Dashboards
Energia per Area Prod.
DB
Services
Energy Monitoring
System
Supervisory Control
System
Integrated hardware
infrastructure
SEPAM
Schneider Electric - 2012
ION 7650
EGX300 Gateway
PM 6200
PLC
VSD
9
Industria Alimentare /1
Il Cliente
Primaria industria alimentare
internazionale specializzata nella
produzione di latticini
Progetto
Energy Management Information
System (progetto Corporate)
Soluzione
Energy Optimization System
Struxureware Power Monitoring
M340 PLC
Advantys Remote I/O
Powerlogic Meters
ATV61 Speed Drive
Le esigenze
Benefici
• Monitorare i dati energetici delle linee di
produzione
• Correlare i dati produttivi ai dati energetici
e gestire tutti i KPI richiesti dalla Corporate
• Estendere il sistema a linee future
• Monitoraggio in tempo reale di qualità e consumi
energetici
• Monitoraggio in tempo reale del costo energetico
per unità di prodotto.
• Storico di analisi di qualità, consumi, costi
energetici per unità di prodotto
•Incremento di OEE+E
Architettura
Enterprise
ERP
Energy
Optimization
System
Plant
Process
Field
Operator
Clients
Distributed IO
Process Monitoring
Drive
Energy Monitoring
Schneider Electric - 2012
10
Industria Alimentare /2
Il Cliente
Primaria industria alimentare
internazionale operante nel settore
conserviero
Progetto
Targeting & Monitoring (progetto
Corporate)
Soluzione
Energy Optimization System
Struxureware Power Monitoring
Vijeo Citect SCADA
M340 PLC
Advantys Remote I/O
Powerlogic Meters
Le esigenze
Benefici
• Monitorare i dati energetici delle linee di
produzione
• Correlare I dati produttivi ai dati energetici
e gestire tutti I KPI richiesti dalla Corporate
• Gestire tutti gli allarmi delle utilities
•Verificare il bilancio energetico tra produrre
energia (CHP) e acquistare energia
• Monitoraggio in tempo reale di qualità e consumi
energetici
• Valutazione consapevole dei dati
• Incremento di OEE+E
Architettura
Enterprise
ERP
Energy
Optimization
System
Plant
Process
Field
Operator
Clients
Distributed IO
Process Monitoring
Drive
Energy Monitoring
Schneider Electric - 2012
11
OEE+E in pratica…
Qualità della
Energia
Monitoraggio
Linee di
produzione
Monitoraggio
WAGES
Monitoraggio
Energetico
Schneider Electric - 2012
12
OEE+E in pratica…
Schneider Electric - 2012
13
