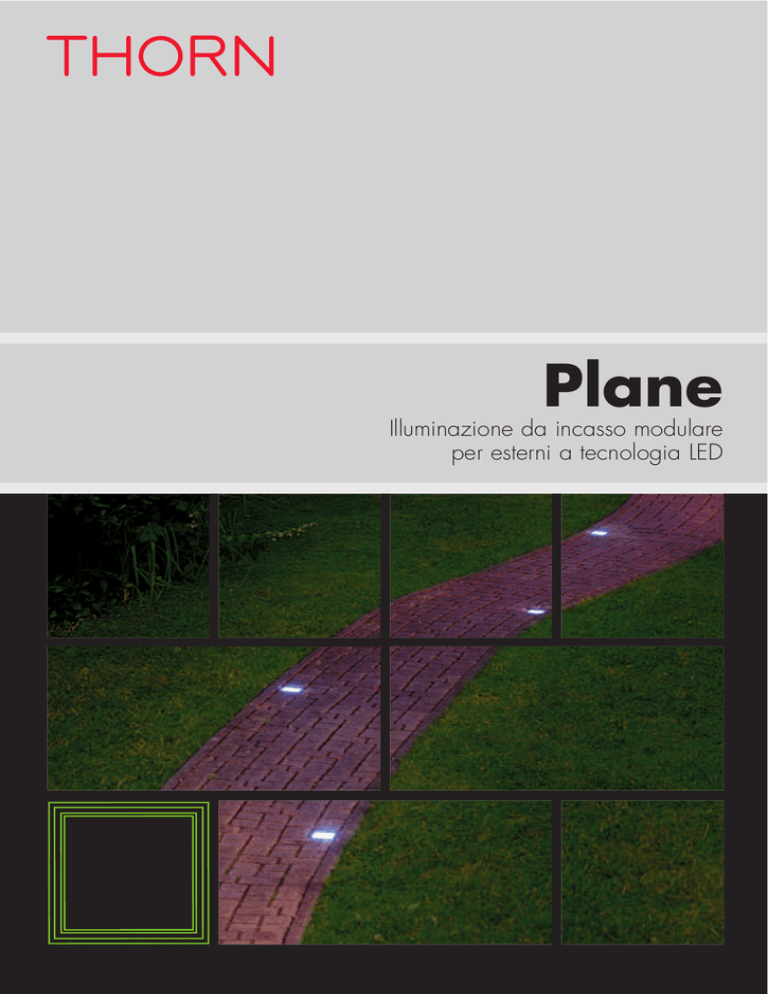

Illuminazione da incasso modulare per esterni a tecnologia LED

Plane
Illuminazione da incasso modulare
per esterni a tecnologia LED
Plane è un nuovo accessorio per l’illuminazione guida incassata al
suolo e a parete. Con il suo concetto modulare esclusivo e la sua
gamma di colori, Plane si avvale della più moderna tecnologia LED
per offrire un’ampia gamma di dimensioni con un’estrema uniformità
di illuminazione ed un consumo energetico straordinariamente basso.
• Lunga durata
“Plane: un apparecchio a due dimensioni con cui definire la forma più
adatta all’ambiente, creando colorati rettangoli di luce” Patrick Rimoux
• Bassa tensione
• Risparmio sui costi di manutenzione
• Elevata efficienza
• Basso wattaggio
• Assenza di UV, accensione immediata
• Elevato rendimento ottico e controllo del fascio
• Scelta di colori
• Cambio colore dinamico
• Dimmerazione
2
Plane
Illuminazione modulare
da incasso per esterni
Designer: Patrick Rimoux
• Costruzione modulare
per dimensioni standard
o a progetto
• Elevata uniformità luminosa
della superficie
• Disponibile per l’incasso
al suolo o a parete
• Scelta del colore emesso e
tecnologia di illuminazione
con sistema di cambio colore
• Grado di protezione IP67
• Vetro antiscivolo disponibile
su richiesta
• È disponibile la scatola
da incasso per applicazioni
in cemento
Versioni Plane RGB fornite
senza il sistema di controllo
RGB. Tali versioni possono
essere controllate con un
sequenziatore RGB, integrato
da un amplificatore di segnale
RGB in caso di necessità.
Lampade
LED
Materiali/finitura
Corpo/Struttura:
in alluminio estruso con
verniciatura a polveri in
colore grigio texturizzato
(simile a RAL 9007).
Tonalità RAL alternativa
disponibile su richiesta solo
per verniciatura a polveri.
Protezione per il cavo di
incasso (tubo): PVC.
Vetro: vetro temprato 10 mm.
Guarnizione: silicone.
Piedini di ancoraggio
per installazione al suolo:
acciaio inox.
Cassaforma per pareti
ed installazione
in cemento: alluminio.
Installazione/montaggio
Sono offerte le misure standard
(cfr. la Tabella referenze).
Su richiesta sono disponibili altre
dimensioni, da 140 x 140 mm
fino a 1000 x 600 mm.
Adatta per l’incasso al suolo,
a parete e in cemento.
Installazione incassata al suolo:
la profondità minima richiesta
è di 350 mm. Per garantire un
drenaggio efficace, deve essere
utilizzata ghiaia fino ad una
profondità di 300 mm sotto
l’alloggiamento. Protezione del
cavo (tubo) di 80 mm di sezione
e 250 mm di lunghezza.
Quattro piedini di ancoraggio
fisseranno l’accessorio al suolo.
Vetro antiscivolo disponibile
su richiesta.
Installazione incassata a parete:
la profondità minima richiesta
è di 72 mm. Quattro viti M4
fissano l’apparecchio alla struttura
dedicata alle applicazioni da
parete. Massimo spessore del
cartongesso 16 mm.
Installazione incassata su
cemento: la profondità minima
richiesta è di 82 mm. Analoga
all’installazione a parete, con
una struttura supplementare
dedicata al cemento. Un’entrata
per cavo PG13 con pressacavo
e morsetto per 2 x 1,5 mm2
massimo. È possibile il
cablaggio passante. Resistenza
al carico statico di 500 kg.
Normative
Progettato e prodotto in
conformità con le norme
EN60598
Isolamento elettrico Classe II
Ta -20/+400C
Resistenza all’impatto 5 Nm
Grado di protezione IP67
Capitolato
Per i capitolati indicare:
Apparecchio quadrato a LED
per interni/esterni, installazione
incassata al suolo con
profondità minima di 350 mm
o installazione a parete con
profondità minima di 72 mm
o installazione su cemento con
profondità minima di 82 mm,
con dimensioni flessibili
disponibile su richiesta.
Grado di protezione IP67.
Scelta di colori o RGB con
fonte luminosa LED.
Dimensioni su misura
(massimo 1000 mm x 600 mm)
e vetro antiscivolo
disponibile su richiesta.
Tipo Thorn Plane o equivalente
3
Applicazioni
Plane è stata ideata per produrre un’ampia
gamma di effetti scenografici per l’illuminazione
incassata al suolo e a parete
4
Applicazioni
• Segnalazione incassata a parete
• Illuminazione artistica incassata a parete
• Segnalazione incassata al suolo
• Cambio colore
Colori
Plane è disponibile nei seguenti colori:
• Bianco
• Blue
• Rosso
• Giallo
• Verde
È inoltre possibile ottenere scenografici cambi di colore con
Plane RGB. Tali versioni possono essere controllate con un
sequenziatore RGB, integrato da un amplificatore di segnale
RGB in caso di necessità. Sequenziatore e amplificatore di
segnale RGB devono essere ordinati separatamente.
5
Tabella referenze, dati fotometrici e dimensioni
Il sistema modulare
Uno dei punti di forza della
gamma LED Plane è la sua
capacità di fornire un’elevata
uniformità di illuminazione per
un’ampia varietà di dimensioni,
su standard e su misura.
Dimensioni standard
Scatola di incasso nel cemento
Versione da parete
Versione al suolo
•
•
•
•
140
200
300
400
x
x
x
x
140
200
300
400
mm
mm
mm
mm
Dimensioni su misura
(ad esempio per le versioni al suolo)
50
140
•
•
•
•
300
52
Larghezza minima disponibile – 140 mm
Lunghezza minima disponibile – 140 mm
Larghezza massima disponibile – 600 mm
Lunghezza massima disponibile – 1000 mm
82
Tabella referenze
Descrizione
6
Versioni al suolo
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
PLANE MRE/G 220V
140X140
140X140
140X140
140X140
140X140
140X140
140X290
140X290
140X290
140X290
140X290
140X290
140X440
140X440
140X440
140X440
140X440
140X440
200X200
200X200
200X200
200X200
200X200
200X200
300X300
300X300
300X300
300X300
300X300
300X300
400X400
400X400
400X400
400X400
400X400
400X400
Accessori
PLANE – SCATOLA
PLANE – SCATOLA
PLANE – SCATOLA
PLANE – SCATOLA
PLANE – SCATOLA
PLANE – SCATOLA
INCASSO
INCASSO
INCASSO
INCASSO
INCASSO
INCASSO
DI
DI
DI
DI
DI
DI
WHI
BLU
RED
GRN
AMB
RGB
WHI
BLU
RED
GRN
AMB
RGB
WHI
BLU
RED
GRN
AMB
RGB
WHI
BLU
RED
GRN
AMB
RGB
WHI
BLU
RED
GRN
AMB
RGB
WHI
BLU
RED
GRN
AMB
RGB
NEL
NEL
NEL
NEL
NEL
NEL
CEMENTO
CEMENTO
CEMENTO
CEMENTO
CEMENTO
CEMENTO
140X140
140X290
140X440
200X200
300X300
400X400
Peso (kg)
Codice SAP
Descrizione
1,5
1,5
1,5
1,5
1,5
1,5
3
3
3
3
3
3
4,7
4,7
4,7
4,7
4,7
4,7
3
3
3
3
3
3
7
7
7
7
7
7
12
12
12
12
12
12
96217355
96217356
96217357
96217358
96217359
96217360
96217361
96217362
96217363
96217364
96217365
96217366
96217367
96217368
96217369
96217370
96217371
96217372
96217373
96217374
96217375
96217376
96217377
96217378
96217379
96217380
96217381
96217382
96217383
96217384
96217385
96217386
96217387
96217388
96217389
96217390
Versioni da parete
PLANE MRE/W 140X140
PLANE MRE/W 140X140
PLANE MRE/W 140X140
PLANE MRE/W 140X140
PLANE MRE/W 140X140
PLANE MRE/W 140X140
PLANE MRE/W 140X290
PLANE MRE/W 140X290
PLANE MRE/W 140X290
PLANE MRE/W 140X290
PLANE MRE/W 140X290
PLANE MRE/W 140X290
PLANE MRE/W 140X440
PLANE MRE/W 140X440
PLANE MRE/W 140X440
PLANE MRE/W 140X440
PLANE MRE/W 140X440
PLANE MRE/W 140X440
PLANE MRE/W 200X200
PLANE MRE/W 200X200
PLANE MRE/W 200X200
PLANE MRE/W 200X200
PLANE MRE/W 200X200
PLANE MRE/W 200X200
PLANE MRE/W 300X300
PLANE MRE/W 300X300
PLANE MRE/W 300X300
PLANE MRE/W 300X300
PLANE MRE/W 300X300
PLANE MRE/W 300X300
PLANE MRE/W 400X400
PLANE MRE/W 400X400
PLANE MRE/W 400X400
PLANE MRE/W 400X400
PLANE MRE/W 400X400
PLANE MRE/W 400X400
0,3
0,5
0,7
0,5
0,7
1
96217427
96217428
96217429
96217430
96217431
96217432
WHI
BLU
RED
GRN
AMB
RGB
WHI
BLU
RED
GRN
AMB
RGB
WHI
BLU
RED
GRN
AMB
RGB
WHI
BLU
RED
GRN
AMB
RGB
WHI
BLU
RED
GRN
AMB
RGB
WHI
BLU
RED
GRN
AMB
RGB
Driver
SEQUENZIATORE RGB BAND/PLANE
BOOSTER RGB BAND/PLANE
WHI - bianco, BLU - azzurro, RED - rosso, GRN - verde,
AMB - ambra, RGB - rosso, verde e azzurro
Peso (kg)
Codice SAP
1,8
1,8
1,8
1,8
1,8
1,8
3,5
3,5
3,5
3,5
3,5
3,5
5,4
5,4
5,4
5,4
5,4
5,4
3,5
3,5
3,5
3,5
3,5
3,5
7,7
7,7
7,7
7,7
7,7
7,7
13
13
13
13
13
13
96217391
96217392
96217393
96217394
96217395
96217396
96217397
96217398
96217399
96217400
96217401
96217402
96217403
96217404
96217405
96217406
96217407
96217408
96217409
96217410
96217411
96217412
96217413
96217414
96217415
96217416
96217417
96217418
96217419
96217420
96217421
96217422
96217423
96217424
96217425
96217426
1
1
96200722
96200723
Thorn Europhane S.p.A.
Via G. Di Vittorio, 2
40057 - Cadriano di Granarolo - Bologna - Italy
Tel:
(39) 051 763391
Fax:
(39) 051 763088
E-mail: [email protected]
www.thornlighting.it
Lighting people and places
Thorn Lighting sviluppa e migliora continuamente i suoi prodotti. Tutte le descrizioni, illustrazioni,
disegni e specifiche presenti in questa pubblicazione illustrano soltanto i particolari generali e non
costituiscono parte di qualsiasi contratto. La società si riserva il diritto di modificare le specifiche
senza preavviso o annuncio pubblico. Tutte le merci fornite dalla società sono subordinate alle
Condizioni generali di vendita della società, una copia delle quali è disponibile su richiesta.
Tutte le dimensioni sono in millimetri e i pesi in chilogrammi, eccetto nei casi diversamente indicati.
Pubblicazione N°.: 268(IT). Chiuso in tipografia: 08/05
