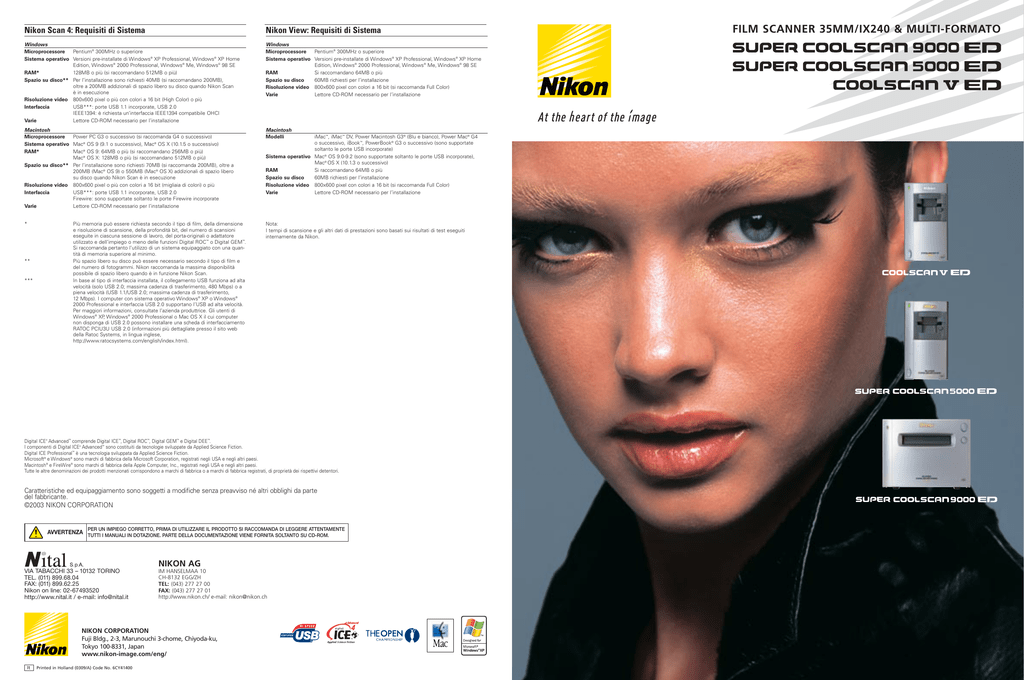

Requisiti di Sistema

Nikon Scan 4: Requisiti di Sistema
Nikon View: Requisiti di Sistema
Windows
Microprocessore
Pentium® 300MHz o superiore
Sistema operativo Versioni pre-installate di Windows® XP Professional, Windows® XP Home
Edition, Windows® 2000 Professional, Windows® Me, Windows© 98 SE
RAM*
128MB o più (si raccomandano 512MB o più)
Spazio su disco** Per l’installazione sono richiesti 40MB (si raccomandano 200MB),
oltre a 200MB addizionali di spazio libero su disco quando Nikon Scan
è in esecuzione
Risoluzione video 800x600 pixel o più con colori a 16 bit (High Color) o più
Interfaccia
USB***: porte USB 1.1 incorporate, USB 2.0
IEEE1394: è richiesta un’interfaccia IEEE1394 compatibile OHCI
Varie
Lettore CD-ROM necessario per l’installazione
Windows
Microprocessore
Pentium® 300MHz o superiore
Sistema operativo Versioni pre-installate di Windows® XP Professional, Windows® XP Home
Edition, Windows® 2000 Professional, Windows® Me, Windows® 98 SE
RAM
Si raccomandano 64MB o più
Spazio su disco
60MB richiesti per l’installazione
Risoluzione video 800x600 pixel con colori a 16 bit (si raccomanda Full Color)
Varie
Lettore CD-ROM necessario per l’installazione
Macintosh
Microprocessore
Power PC G3 o successivo (si raccomanda G4 o successivo)
Sistema operativo Mac® OS 9 (9.1 o successivo), Mac® OS X (10.1.5 o successivo)
RAM*
Mac® OS 9: 64MB o più (si raccomandano 256MB o più)
Mac® OS X: 128MB o più (si raccomandano 512MB o più)
Spazio su disco** Per l’installazione sono richiesti 70MB (si raccomanda 200MB), oltre a
200MB (Mac® OS 9) o 550MB (Mac® OS X) addizionali di spazio libero
su disco quando Nikon Scan è in esecuzione
Risoluzione video 800x600 pixel o più con colori a 16 bit (migliaia di colori) o più
Interfaccia
USB***: porte USB 1.1 incorporate, USB 2.0
Firewire: sono supportate soltanto le porte Firewire incorporate
Varie
Lettore CD-ROM necessario per l’installazione
Macintosh
Modelli
*
Nota:
I tempi di scansione e gli altri dati di prestazioni sono basati sui risultati di test eseguiti
internamente da Nikon.
**
***
Più memoria può essere richiesta secondo il tipo di film, della dimensione
e risoluzione di scansione, della profondità bit, del numero di scansioni
eseguite in ciascuna sessione di lavoro, del porta-originali o adattatore
utilizzato e dell’impiego o meno delle funzioni Digital ROC™ o Digital GEM™.
Si raccomanda pertanto l’utilizzo di un sistema equipaggiato con una quantità di memoria superiore al minimo.
Più spazio libero su disco può essere necessario secondo il tipo di film e
del numero di fotogrammi. Nikon raccomanda la massima disponibilità
possibile di spazio libero quando è in funzione Nikon Scan.
In base al tipo di interfaccia installata, il collegamento USB funziona ad alta
velocità (solo USB 2.0; massima cadenza di trasferimento, 480 Mbps) o a
piena velocità (USB 1.1/USB 2.0; massima cadenza di trasferimento,
12 Mbps). I computer con sistema operativo Windows® XP o Windows®
2000 Professional e interfaccia USB 2.0 supportano l’USB ad alta velocità.
Per maggiori informazioni, consultate l’azienda produttrice. Gli utenti di
Windows® XP, Windows® 2000 Professional o Mac OS X il cui computer
non disponga di USB 2.0 possono installare una scheda di interfacciamento
RATOC PCIU3U USB 2.0 (informazioni più dettagliate presso il sito web
della Ratoc Systems, in lingua inglese,
http://www.ratocsystems.com/english/index.html).
iMac™, iMac™ DV, Power Macintosh G3® (Blu e bianco), Power Mac® G4
o successivo, iBook™, PowerBook® G3 o successivo (sono supportate
soltanto le porte USB incorporate)
Sistema operativo Mac® OS 9.0-9.2 (sono supportate soltanto le porte USB incorporate),
Mac® OS X (10.1.3 o successivo)
RAM
Si raccomandano 64MB o più
Spazio su disco
60MB richiesti per l’installazione
Risoluzione video 800x600 pixel con colori a 16 bit (si raccomanda Full Color)
Varie
Lettore CD-ROM necessario per l’installazione
Digital ICE4 Advanced™ comprende Digital ICE™, Digital ROC™, Digital GEM™ e Digital DEE™.
I componenti di Digital ICE4 Advanced™ sono costituiti da tecnologie sviluppate da Applied Science Fiction.
Digital ICE Professional™ è una tecnologia sviluppata da Applied Science Fiction.
Microsoft® e Windows® sono marchi di fabbrica della Microsoft Corporation, registrati negli USA e negli altri paesi.
Macintosh® e FireWire® sono marchi di fabbrica della Apple Computer, Inc., registrati negli USA e negli altri paesi.
Tutte le altre denominazioni dei prodotti menzionati corrispondono a marchi di fabbrica o a marchi di fabbrica registrati, di proprietà dei rispettivi detentori.
Caratteristiche ed equipaggiamento sono soggetti a modifiche senza preavviso né altri obblighi da parte
del fabbricante.
©2003 NIKON CORPORATION
PER UN IMPIEGO CORRETTO, PRIMA DI UTILIZZARE IL PRODOTTO SI RACCOMANDA DI LEGGERE ATTENTAMENTE
AVVERTENZA TUTTI I MANUALI IN DOTAZIONE. PARTE DELLA DOCUMENTAZIONE VIENE FORNITA SOLTANTO SU CD-ROM.
NIKON AG
VIA TABACCHI 33 – 10132 TORINO
TEL. (011) 899.68.04
FAX: (011) 899.62.25
Nikon on line: 02-67493520
http://www.nital.it / e-mail: [email protected]
IM HANSELMAA 10
CH-8132 EGG/ZH
TEL: (043) 277 27 00
FAX: (043) 277 27 01
http://www.nikon.ch/ e-mail: [email protected]
NIKON CORPORATION
Fuji Bldg., 2-3, Marunouchi 3-chome, Chiyoda-ku,
Tokyo 100-8331, Japan
www.nikon-image.com/eng/
It
Printed in Holland (0309/A) Code No. 6CY41400
FILM SCANNER 35MM/IX240 & MULTI-FORMATO
La Differenza Nikon – tecnologie base esclusive per
prestazioni senza rivali
Nei dieci anni trascorsi dalla comparsa del primo film scanner
COOLSCAN, Nikon ha accumulato una considerevole esperienza e
l’ha applicata allo sviluppo di tecnologie esclusive e d’avanguardia.
Queste tecnologie costituiscono la base su cui poggiano le ineguagliate prestazioni che ciascun modello della gamma COOLSCAN è in
grado di offrire.
Ottica Scanner Nikon ED
L’obiettivo è il primo e più importante elemento
che interviene nella creazione di scansioni di alta
qualità. Come è lecito attendersi da un’azienda
leader mondiale in questo campo, Nikon equipaggia ciascun suo scanner con un obiettivo della più
elevata qualità. Rispetto alle realizzazioni in vetro
ottico convenzionale, le lenti ED a bassissimo
indice di dispersione offrono una brillantezza di gran lunga superiore su tutto il campo
ed una straordinaria resa complessiva in termini di definizione e contrasto, oltre che
di fedeltà, saturazione e accuratezza della riproduzione cromatica. Sono prestazioni
ottiche ad un livello che nessun produttore di scanner è neppure in grado di avvicinare.
Illuminazione LED di elevata precisione, a ridotta
emissione termica
Molti scanner concorrenti si avvalgono come
fonte di luce di lampade alogene o fluorescenti,
che però richiedono tempo per raggiungere la
temperatura di esercizio, mentre il calore che
sviluppano è in grado di danneggiare in casi
estremi i preziosi film in corso di scansione.
Gli scanner Nikon della serie COOLSCAN sono gli unici ad impiegare i LED come
sorgente di illuminazione. I LED rappresentano una fonte di luce stabile e precisa,
che non richiede manutenzione o attesa per il riscaldamento, e non comporta alcun
rischio per l’incolumità delle diapositive, per quanto attiene a fenomeni di surriscaldamento. Inoltre, l’illuminazione LED assicura la miglior stabilità nelle caratteristiche
cromatiche e fornisce così un rilevante contributo alla fedeltà di riproduzione.
Sistema di gestione colore Nikon
Tr e n u o v i t r a g u a r d i d a l l e a d e r n e l l a s c a n s i o n e f i l m d e s k t o p
Le tecnologie più dinamiche e sofisticate. Un passato di eccellenza nel digital imaging. La qualità ottica di fama mondiale. Ecco ciò che
ha reso dominante l’approccio Nikon al mercato del film scanning da tavolo.
La linea di prodotti Nikon COOLSCAN si articola in tre modelli, ciascuno dei quali offre componenti ottici superiori, una gamma di
funzioni per la riproduzione colore e la correzione immagine, insieme ad una funzionalità senza eguali. Ciascun modello, possiede però
peculiarità sue proprie che, integrate con il plafond delle avanzate tecnologie base Nikon, lo rendono il più appetibile della sua classe.
Per impieghi domestici come per applicazioni commerciali su piccola o ampia scala, i film scanner da tavolo Nikon COOLSCAN
svolgono il loro lavoro alla grande – meglio e più velocemente di qualunque altro nel loro settore.
Digital ICE 4 Advanced ™ (Digital ICE Quad Advanced)
L’essenziale per un desktop imaging di qualità
Velocità e prestazioni da leader
La scansione multi-formato al suo meglio
•Scansioni di alta qualità da film 35mm (135)
•4000 dpi di risoluzione ottica e conversione A/D a 14 bit
•Interfaccia plug-and-play USB 2.0 per un rapido trasferimento dei dati
d’immagine
•Scansione in soli 38 secondi
•Digital ICE4 Advanced™
•Scansioni ad alta qualità e velocità da film 35mm (135)
•Scansione ultrarapida in soli 20 secondi
•4000 dpi di risoluzione ottica e conversione A/D a 16 bit
•Interfaccia plug-and-play USB 2.0 per un rapido trasferimento dei dati
d’immagine
•Digital ICE4 Advanced™
•Scansioni di alta qualità da film di vari formati (120/220, 35mm, ecc.)
•4000 dpi di risoluzione ottica e conversione A/D a 16 bit
•Interfaccia IEEE1394 ad alta velocità
•Scansione rapida (dia 35mm: 40 secondi; 6x9: 185 secondi)
•Digital ICE4 Advanced™ con Digital ICE Professional™
2
Il sistema di gestione colore Nikon CMS
(Color Management System), assicura una
riproduzione d’immagine costantemente
accurata, sia su monitor sia in stampa.
Questo potente strumento permette il controllo
del colore negli spazi RGB calibrati prima che i
dati siano trasferiti all’applicazione ospite.
I profili colore descrivono le specifiche caratteristiche cromatiche delle periferiche
e dei dispositivi di visualizzazione stampa (monitor o stampante) assicurando
coerenza ed una elevata corrispondenza colore in ogni tipo di ambiente operativo.
Tutti gli scanner della gamma Nikon COOLSCAN sono compatibili con gli standard
ICC (International Color Consortium) versione 4.
L’ottica Nikon, famosa a livello mondiale,
e l’innovativo sistema di illuminazione
contribuiscono ad ottimizzare l’efficacia dei
componenti Digital ICE4 Advanced™, rendendo
gli scanner Nikon e le funzioni di correzione
automatica dell’immagine un abbinamento
ideale. I film scanner Nikon COOLSCAN di
ultima generazione sono i primi al mondo ad offrire in una sola combinazione
Digital ICE™, Digital ROC™, Digital GEM™ e Digital DEE™. Queste tecnologie, oltre
a fornire una superba correzione d’immagine, hanno le potenzialità per migliorare
in misura significativa il rapporto costo/prestazioni del vostro lavoro, su qualunque
scala esso si svolga.
Le tecnologie Digital ICE 4 Advanced ™ sono sviluppate da Applied Science Fiction.
3
Un Controllo Scanner
Assolutamente Completo
F
unzioni sempre più sofisticate per immagini di alta qualità
▼Scansione da negativo colore
▼Scansione Multi-campione
con il SUPPORTO PER FILM IN STRISCIA
FH-835S e l’9000 ED l’autonomia è di 12 immagini
– ed è possibile selezionare regolazioni diverse per
ciascun fotogramma.
L’5000 ED può scansionare in serie fino a 40 fotogrammi di un film in rotolo (ADATTATORE PER FILM
IN ROTOLO SA-30, opzionale), oppure fino a 50 dia
intelaiate (CARICATORE PER DIAPOSITIVE
SF-210, opzionale), offrendovi così un’elevata
autonomia con una considerevole riduzione dei
tempi di lavorazione.
I
neguagliate funzioni di restauro immagine
Scan Image Enhancer per la correzione con una sola operazione
Liberando l’utente dalla preoccupazione di dover introdurre
complesse impostazioni, lo Scan
Image Enhancer regola automaticamente luminosità e saturazione
del colore per fornire immagini dal
contrasto ottimale.
Con Scan Image Enhancer
Senza Scan Image Enhancer
Sbalorditive correzioni dell’immagine con Digital ICE4 Advanced™
▼Digital ICE™
▼Digital ROC™
▼Digital GEM™
Il 5000 ED con CARICATORE
PER DIAPOSITIVE SF-210
unzionamento semplice, a misura di utente
Con Digital ICE™ attivato
Con Digital ROC™ attivato
Con Digital GEM™ attivato
Con Digital ICE™ disattivato
Con Digital ROC™ disattivato
Con Digital GEM™ disattivato
Con scansione Multi-campione (16x)
Senza scansione Multi-campione
Allo scopo di presentare in modo più visibile i vantaggi di questa
funzione, i valori di gamma dell’immagine sono stati esasperati.
Miglior resa nella scansione di film negativi
Nikon ha potenziato l’algoritmo per la scansione di
film negativi, per un significativo balzo in avanti in
termini di qualità d’immagine. Dettagli che si perdevano nelle zone più scure sono ora pienamente
godibili. Si è ottenuta una perfetta correzione delle
dominanti cromatiche del film negativo colore,
mentre nel bianco/nero si ha ora una distribuzione
dei toni più omogenea e naturale.
L’efficienza dell’autofocus assicura immagini
nitide e dettagliate
Strisce di film incurvate o fotogrammi in montature
di spessore variabile comportano differenze nella
distanza tra piano focale ed obiettivo.
Un’accurata messa a fuoco è quindi essenziale
allo scopo di ottenere scansioni di precisione.
I nuovi film scanner Nikon vantano una messa a
fuoco veloce e precisa che permette di ottenere
con tutta facilità immagini nitide e dettagliate.
Per un’accuratezza ancora maggiore, sull’immagine
da scansionare è possibile selezionare un
determinato punto di messa a fuoco
anche decentrato e su
questo eseguire
l’operazione
in automatico.
4
rocedure di scansione velocied efficienti
Funzionamento rapido
Una volta acceso, lo scanner è subito pronto al
funzionamento. Utilizzando l’ADATTATORE PER
DIA INTELAIATE MA-21, la messa a fuoco viene
attuata automaticamente non appena lo scanner
rileva il tipo di film da scansionare. Potete quindi
iniziare subito il lavoro di scansione, in quanto le
necessarie regolazioni di esposizione vengono
messe in atto durante la previsualizzazione
dell’immagine.
Maggior produttività con la scansione in serie
La scansione di più fotogrammi in serie si avvia
rapidamente. Utilizzando l’ADATTATORE PER FILM
IN STRISCIA SA-21 con l’5000 ED o l’V ED, è
possibile scansionare fino a 6 fotogrammi, mentre
F
Con COOLSCAN
Ipotetico risultato con altro scanner
P
Il controllo immagine Nikon assicura scansioni
di qualità superiore
Grazie a funzioni di intervento sui parametri
dell’immagine, quali Maschera di nitidezza,
Curva di contrasto o LCH Editor, avrete la certezza
di un risultato di qualità: superiore a quanto otterreste con le regolazioni post-scansione eseguite
tramite qualunque altro software di fotoritocco.
Scansione Multi-campione per immagini ricche
e prive di disturbi
In una sola operazione, la funzione di scansione a
campionatura multipla migliora la leggibilità dei
dettagli nelle zone più scure della fotografia, ed
elimina la quasi totalità dei disturbi che possono
comparire in queste aree. Eseguendo ben 16 passi,
la scansione multi-campione - disponibile sui
modelli SUPER COOLSCAN 9000 ED e 5000 ED
– contribuisce all’ottenimento di una riproduzione
più fedele e ad una maggior fluidità nei
passaggi tonali.
La scansione di qualità, facile facile
Anche chi utilizza uno scanner per la prima volta
rimarrà piacevolmente sorpreso dalla semplicità
con cui è possibile ottenere scansioni di qualità.
Nikon Scan 4 dispone di un’interfaccia utente di
tipo grafico (GUI) che consente di previsualizzare
le immagini in modo agevole e rapido ed anche di
apportare le necessarie regolazioni prima della
scansione.
A
Guida “Easy Scanning”
I film scanner Nikon
COOLSCAN e SUPER
COOLSCAN vengono forniti
completi di un CD-ROM di
guida alla scansione facilitata, con una spiegazione
animata (Flash™) dei settaggi e del funzionamento
del vostro nuovo apparecchio. Vi consiglia inoltre
sul modo più rapido per scansionare immagini, in
base al tipo di film, alla qualità richiesta ed all’uso
previsto.
gevole creazione di un archivio digitale
Nikon View
Nikon View è un completo pacchetto software per
l’imaging digitale che, con la massima semplicità,
permette di immagazzinare e controllare le immagini scansionate. Il lavoro di archiviazione è reso
agevole dalle funzioni di ricerca ed etichettatura
incorporate nel programma. Nikon View comprende
inoltre un browser con cui visionare, editare e
stampare i file di immagine salvati sul disco rigido
del computer.
Digital ICE™ (Image Correction & Enhancement)
Digital ICE™ opera in abbinamento con la speciale
illuminazione LED di Nikon, per rimuovere dalla
foto scansionata i difetti alla superficie, come polvere o graffi, senza intervenire su composizione,
dettagli o altri elementi costitutivi dell’immagine.
Digital ICE Professional™
L’9000 ED si avvale del Digital ICE Professional™,
una versione avanzata di Digital ICE™, compatibile
anche con i film Kodachrome.
Digital ROC™ (Restoration of Color)
Digital ROC™ ripristina i colori di originali sbiaditi a
causa del tempo. Dopo aver eseguito un calcolo
dello slittamento di colore, ricostruisce istantaneamente ed automaticamente i valori cromatici
deteriorati. Il risultato è un’immagine digitalizzata
dalla resa veramente fedele.
Digital GEM™ (Grain Equalization & Management)
Digital GEM™ riduce la visibilità della grana. Tramite
una lettura dei dettagli contenuti nella grana del
film, estrae tutti i dati fondamentali relativi alla
qualità ed al colore dell’immagine. Le foto risultanti sono nitide, brillanti e prive di fastidiose sgranature.
Digital DEE™ (Dynamic Exposure Extender)
Digital ICE4 Advanced™ segna anche il debutto di
Digital DEE™. Questa nuova funzione aiuta a
rivelare i dettagli che talvolta risultano nascosti
nelle ombre o nelle alte luci. Compensa la sottoesposizione di soggetti in controluce o in zone
d’ombra, così come la sovraesposizione delle aree
più intensamente illuminate.
Con Digital DEE™
Senza Digital DEE™
Note:
• Digital ICE™ è compatibile con i film a colori e con quelli bianco/nero sviluppati in bagni cromogeni, ma l’impiego con film
bianco/nero tradizionali non è raccomandato.
• Con l’5000 ED o l’V ED, quando si applica il Digital ICE™ ad un film Kodachrome, possono risultare occasionalmente immagini
sfocate o con perdite di dettaglio localizzate, in base a condizioni specifiche del singolo film in uso.
• Con l’9000 ED, quando si utilizza il Digital DEE™ per scansionare film medio-formato in ambiente operativo Windows®, le impostazioni
della tavolozza di selezione di ritaglio “Crop” vanno regolate in modo che la dimensione file non superi 169MB.
5
Caratteristiche tecniche
Originali
Film negativi e positivi, a colori o
in bianco/nero
Diapositive 35mm
Diapositive in telaietti di spessore
1-3,2mm e lato 49-50,8mm.
Film 35mm in striscia
2-6 ftg; strisce da 1 a 6 ftg con
PORTA-PELLICOLA FH-3 opzionale
Film APS (IX-240)
Caricatori da 15, 25 o 40 ftg, tramite
ADATTATORE IA-20(S) opzionale
Preparati per microscopio su vetro
Vetrini per preparati da microscopio
(26x76mm, spessore 0,8-1,5mm)
tramite PORTA-VETRINI MEDICALI
FH-G1 opzionale.
Area di scansione /
Apertura effettiva
MA-21
25,1x36,8mm / 3946x5782 pixel /
Come telaietto
SA-21
25,1x38,0mm / 3946x5959 pixel /
23,4x36,0mm
IA-20(S)
18,6x28,4mm / 2916x4453 pixel /
16,1x27,4mm
Scansioni di qualità nel modo più semplice
Scansione film di qualità superiore, facile e veloce
Trasmettere foto via e-mail ad amici e familiari, progettare
pagine web o realizzare un archivio digitale - siete interessati
a qualcuno di questi argomenti e desiderate operare meglio e
più velocemente? Allora il COOLSCAN V ED è proprio
il film scanner desktop che fa al caso vostro.
Studiato per la massima facilità e fluidità d’uso, anche
da parte del principiante, incorpora molte funzioni finora reperibili soltanto su apparecchi di costo ben più elevato e dispone di diversi accessori che consentono di scansionare film di
tipo diverso. Il risultato è uno strumento per il digital
imaging di alta qualità, “amichevole” nell’uso e particolarmente conveniente in relazione alle potenzialità.
Grazie alla risoluzione ottica di 4.000 dpi, il COOLSCAN V ED offre scansioni da film 35mm
ad una risoluzione di 21 megapixel (3654x5646 pixel). Potrete trasformare i ricordi in
35mm in immagini digitali con una risoluzione quattro volte superiore a quella consentita
da una fotocamera digitale da 5 megapixel effettivi!
Tutto ciò che dovete fare è impostare la pellicola, eseguire la previsualizzazione one-touch
dell’immagine e cliccare sul pulsante Scan: in circa 38 secondi avrete a disposizione
un’immagine digitale di qualità eccelsa.
Digital ICE™ rimuove automaticamente dalle vostre preziose
immagini i difetti alla superficie,
quali polvere e graffi
Alta risoluzione: 21
megapixel
Vivacità e pienezza di colori per i vostri momenti più preziosi
V ED: caratteristiche salienti
■ Risoluzione ottica reale, 4.000 dpi ■ Conversione A/D a 14 bit ■ Nuovo obiettivo Scanner Nikkor ED ■ Scansione rapida: 38 secondi ■ Sensore CCD di alta
qualità ■ Caricamento film diretto ■ Nuovo avanzato algoritmo di elaborazione immagine per negativi colore ■ Autofocus rapido e previsualizzazione rapida
■ Funzione Scan Image Enhancer ■ Interfaccia USB 2.0 ad alta velocità ■ Digital ICE4 Advanced™ (Digital ICE Quad Advanced)
Ampia gamma di film scansionabili
Con montato l’adattatore appropriato, il COOLSCAN V ED può essere
utilizzato per la scansione di molti tipi diversi di film, comprese le
pellicole 35mm invertibili e negative in striscia, le diapositive montate
ed i caricatori IX240.
6
*Compreso il tempo necessario per
la visualizzazione dell’immagine
Createvi una fototeca personale
COOLSCAN V ED: Accessori
PORTA-PELLICOLA FH-3 (accessorio)
Per scansionare film in striscia (da 1 a 6 fotogrammi) tramite ADATTATORE MA-21 PER
DIAPOSITIVE INTELAIATE
Oltre a produrre scansioni fedeli e di alta qualità, il COOLSCAN V ED è in grado di
conferire nuova vita a supporti danneggiati dalla presenza di graffi o scoloriti dal tempo.
Tramite la funzione Digital ICE™ del “pacchetto” Digital ICE4 Advanced™, lo scanner è in
grado di rilevare e ripristinare il colore originale dell’immagine, rimuovendo al contempo
impurità, graffi e altri danni alla superficie, mentre Digital ROC™ restituisce ai colori
sbiaditi e “spenti” dagli anni tutta la loro ricchezza e brillantezza.
Sistema di scansione
Film fisso, scansione ottica monopasso tramite piano amovibile
Fonte di illuminazione
LED rosso, verde e blu (RGB) e
infrarosso (IR)
Sensore di immagine
CCD lineare con 3964 pixel in due
linee adiacenti
Separazione colore
Eseguita dai LED RGB
Risoluzione ottica
Fino a 4000 pixel/pollice
Conversione A/D
14 bit per canale colore
Fattore di densità
4,2
Uscita
A pieni colori o in scala di grigi a
8 o 16 bit per canale colore
Messa a fuoco
Automatica e manuale; punto AF
selezionabile anche in forma
decentrata
Interfaccia
USB 2.0
Alimentazione
Corrente di rete, 100-240 V,
50/60Hz
Ambiente operativo
Temperatura: +10–+35°C
Umidità relativa: 20–60%
Dimensioni (LxHxP)
96x172x315mm
Peso (appross.)
3kg
Installazione
Orizzontale o verticale
Tempo di scansione
(tempo necessario a completare
l’anteprima o la scansione quando
non è selezionata alcuna opzione)
Anteprima: 14 secondi
Scansione*: 38 secondi
PORTA-VETRINI
MEDICALI FH-G1
(accessorio)
ADATTATORE SA-21 PER FILM IN
STRISCIA (in dotazione)
Film 35mm; caricamento diretto e
continuo di spezzoni da 2 a 6 fotogrammi; visualizzazione miniature;
consente la scansione continua ed
in serie
ADATTATORE MA-21 PER DIAPOSITIVE INTELAIATE (in dotazione)
Dia 35mm montate in telaietti; il
caricamento è di una diapositiva alla
volta
ADATTATORE IA-20(S) PER FILM
IX-240 (accessorio)
Caricatori Advanced Photo System
(IX-240): visualizzazione miniature;
consente la scansione continua ed
in serie
Perché vi serve uno scanner? Per creare un archivio digitale? Per eseguire stampe di
grandi dimensioni? Nikon View vi premette di fare entrambe le cose con sorprendente
facilità. Le funzioni di ricerca ed etichettatura incorporate nel programma semplificano la
creazione e la gestione di archivi digitali e, grazie al suo browser, sarà facilissimo navigare
tra le immagini, visionandole come provini o ingrandendole a pieno schermo. E con i
vantaggi offerti da funzioni quali le opzioni multiple di layout e dimensionamento ed una
risoluzione super elevata, creare stampe mozzafiato con la vostra stampante personale
sarà tanto facile quanto appagante.
7
Caratteristiche tecniche
Originali
Film negativi e positivi, a colori o
in bianco/nero
Diapositive 35mm
Diapositive in telaietti di spessore
1-3,2mm e lato 49-50,8mm; tramite
il CARICATORE PER DIAPOSITIVE
SF-210 opzionale, è possibile
scansionare fino a 50 dia in telaietti
di spessore 1,5mm
Film 35mm in striscia
2-6 ftg (2-40 ftg con ADATTATORE
PER FILM IN ROTOLO SA-30
opzionale); strisce da 1 a 6 ftg con
PORTA-PELLICOLA FH-3 opzionale
Film APS (IX-240)
Caricatori da 15, 25 o 40 ftg, tramite
ADATTATORE IX-240 IA-20(S)
opzionale
Preparati per microscopio su vetro
Vetrini per preparati da microscopio
(26x76mm, spessore 0,8-1,5mm)
tramite PORTA-VETRINI MEDICALI
FH-G1 opzionale.
Area di scansione /
Apertura effettiva
MA-21, SF-210
25,1x36,8mm / 3946x5782 pixel /
Come telaietto
SA-21, SA-30
25,1x38,0mm / 3946x5959 pixel /
23,4x36,0mm
IA-20(S)
18,6x28,4mm / 2916x4453 pixel /
16,1x27,4mm
Una velocità di scansione senza rivali
Di corsa nella nuova era del film scanning professionale
Il nuovo SUPER COOLSCAN 5000 ED è una scelta irrinunciabile per i fotografi professionisti che richiedono
sia la qualità sia la velocità. Forte di una risoluzione ottica reale di 4.000 dpi e della conversione A/D a 16 bit,
l’5000 ED fornisce una sbalorditiva qualità d’immagine,
con una velocità altrettanto sorprendente. La velocità
di scansione senza precedenti pari a soli 20 secondi,
porta il desktop scanning ad un livello del tutto nuovo.
Grazie agli adattatori opzionali, la produttività viene ulteriormente aumentata, con la possibilità di scansionare
in modo automatico diapositive montate ed interi rotoli di
film non tagliato. Funzioni, qualità e rapidità si sposano
per rendere il SUPER COOLSCAN 5000 ED un apparecchio assolutamente ideale per il digital imaging professionale, ove qualità di scansione e massima rapidità sono
requisiti non alternativi.
5000 ED: caratteristiche salienti
■ Risoluzione ottica reale, 4.000 dpi ■ Conversione A/D a 16 bit ■ Nuovo obiettivo Scanner Nikkor ED ■ Scansione ultra-rapida: 20 secondi ■ Nuovo sensore CCD su
due linee, di alta qualità ■ Nuovo avanzato algoritmo di elaborazione immagine per negativi colore ■ Scansione a campionatura multipla ■ Autofocus rapido e previsualizzazione rapida ■ Funzione Scan Image Enhancer ■ Interfaccia USB 2.0 ad alta velocità ■ Digital ICE4 Advanced™ (Digital ICE Quad Advanced) ■ CARICATORE PER
DIAPOSITIVE SF-210 (accessorio) con capacità fino a 50 dia intelaiate ■ ADATTATORE PER FILM IN ROTOLO SA-30 (accessorio) per strisce fino a 40 fotogrammi
Il SUPER COOLSCAN 5000 ED vanta un nuovo sensore CCD low-noise su 2 linee, che
riduce drasticamente il tempo di scansione rispetto ai sensori convenzionali mono-linea.
Ora è infatti possibile eseguire una scansione a risoluzione
super-elevata di un fotogramma 35mm in soli 20 secondi.
Inoltre, il tempo necessario per l’autofocus è stato ridotto
ad appena 4 secondi.
Una qualità d’immagine che lascia senza parole
Conversione A/D a 16 bit
Ottenere di più in minor tempo
PORTA-PELLICOLA FH-3 (accessorio)
Per scansionare film in striscia
(da 1 a 6 fotogrammi) tramite l’MA-21.
8
Conversione A/D a 14 bit
Allo scopo di presentare in modo più visibile i vantaggi di questa
funzione, i valori di gamma delle immagini sono stati esasperati.
Per scansionare con maggior efficienza e versatilità
L’ampia disponibilità di pratici adattatori e porta-pellicola, permette all’utente di scansionare originali dei tipi più diversi:
ADATTATORE MA-21
PER DIAPOSITIVE INTELAIATE (in dotazione)
Per dia 35mm montate in
telaietti
Sensore CCD su 2 linee
Grazie alla risoluzione ottica di 4.000 dpi
e ad un file dei dati di immagine da 21
megapixel, si possono realizzare stampe
di grande formato ed altissima qualità.
Il convertitore A/D a 16 bit campiona
ciascuna gradazione di colore (RGB) in
circa 65.000 sfumature, in modo da far
apparire anche i dettagli che talvolta si
perdono nelle ombre e nelle alte luci.
Inoltre, la funzione per la scansione a
campionatura multipla elimina i disturbi
casuali che appaiono sotto forma di pixel
luminosi nelle aree dense dell’originale.
COOLSCAN 5000 ED: Accessori
PORTA-VETRINI MEDICALI
FH-G1 (accessorio)
Per preparati 26x76mm (vetrini da
microscopio)
La funzione di scansione multicampione dell’5000 ED esegue
16 letture, rivelando i più minuti
dettagli nelle zone d’ombra,
ed eliminando virtualmente i
disturbi “noise”.
ADATTATORE SA-21
PER FILM IN STRISCIA
(in dotazione)
Per strisce di film 35mm,
da 2 a 6 fotogrammi
ADATTATORE IA-20(S)
PER FILM IX-240
(accessorio)
Per caricatori di film IX240
(Advanced Photo System™)
ADATTATORE PER FILM
IN ROTOLO SA-30
(accessorio)
Per strisce e rotoli di film
35mm, da 2 a 40 fotogrammi
CARICATORE PER
DIAPOSITIVE SF-210
(accessorio)
Per dia 35mm montate in
telaietti - fino a 50 diapositive
L’interfaccia USB 2.0 che equipaggia l’5000 ED incrementa in notevole misura la velocità
di trasferimento dei dati, ed i vari adattatori disponibili contribuiscono ad ottimizzare la
produttività. L’ADATTATORE PER FILM IN ROTOLO SA-30 opzionale, ad esempio, permette
di scansionare un’intera pellicola senza tagliare i fotogrammi, mentre il CARICATORE
PER DIAPOSITIVE SF-210 (anch’esso opzionale) offre la scansione continua di diapositive
montate. In abbinamento alla funzione per la scansione in serie, si può lasciar lavorare
l’5000 ED da solo, mentre scansiona in automatico fino a 40 foto con l’SA-30 e fino a 50
dia con l’SF-210. Nessun altro sistema di scansione film offre un tale livello di produttività.
Sistema di scansione
Film fisso, scansione ottica monopasso tramite piano amovibile
Fonte di illuminazione
LED rosso, verde e blu (RGB) e
infrarosso (IR)
Sensore di immagine
CCD lineare con 3964 pixel in due
linee adiacenti
Separazione colore
Eseguita dai LED RGB
Risoluzione ottica
Fino a 4.000 pixel/pollice
Conversione A/D
16 bit per canale colore
Fattore di densità
4,8
Uscita
A pieni colori o in scala di grigi a 8 o
16 bit per canale colore
Messa a fuoco
Automatica e manuale; punto AF
selezionabile anche in forma
decentrata
Interfaccia
USB 2.0
Alimentazione
Corrente di rete, 100-240 V,
50/60Hz
Ambiente operativo
Temperatura: +10–+35°C
Umidità relativa: 20–60%
Dimensioni (LxHxP)
96x172x315mm
Peso (appross.)
3kg
Installazione
Orizzontale o verticale (con SF-210:
soltanto orizzontale; con SA-30:
soltanto verticale)
Tempo di scansione
(tempo necessario a completare
l’anteprima o la scansione quando
non è selezionata alcuna opzione)
Anteprima: 11 secondi
Scansione*: 20 secondi
*Compreso il tempo necessario per
la visualizzazione dell’immagine
Il 5000 ED con
ADATTATORE PER
FILM IN ROTOLO SA-30
9
Caratteristiche tecniche
Originali
Film negativi e positivi, a colori o
in bianco/nero
Film 35mm
1-2 strisce di 1-6 ftg; tramite il PORTAPELLICOLA ROTANTE FH-869GR CON
VETRI PER FILM 120/220 IN STRISCIA
opzionale, si possono scansionare fino
a 3 fotogrammi in formato panoramico
24x48mm o 24x65mm
Diapositive 35mm
1-5 diapositive montate in telaietti spessi
1,0-3,2mm, e larghi 49-50,8mm
Film Medio-formato
1-4 ftg (6x4,5), 1-3 ftg (6x6) o 1-2 ftg
(6x7, 6x8 o 6x9)
Diapositive Medio-formato
Tramite il PORTA-PELLICOLA FH-869M
PER DIAPOSITIVE 120/220 INTELAIATE
(accessorio), si possono scansionare
diapositive montate in telaietti di
spessore 1,0-3,2mm
Film 16mm
Tramite il PORTA-PELLICOLA FH-816
PER FILM 16mm (accessorio) si possono
scansionare 1-3 strisce di 1-20 ftg
Preparati per microscopio su vetro
Tramite PORTA-VETRINI MEDICALI
FH-8G1 (accessorio) si possono scansionare 1-3 vetrini per preparati da microscopio (26x76mm, spessore 0,8-2mm)
Area di scansione /
Apertura effettiva
FH-835S
25,4x37,5mm / 4000x5904 pixel
FH-835M
37,5x25,6mm / 5905x4032 pixel
FH-869S, FH-869G
6 x 4,5: 56,9 x 42,5mm / 8964 x 6696 pixel
6 x 6: 56,9 x 56,9mm / 8964 x 8964 pixel
6 x 7: 56,9 x 70,0mm / 8964 x 11016 pixel
6 x 8: 56,9 x 77,5mm / 8964 x 12204 pixel
6 x 9: 56,9 x 83,7mm / 8964 x 13176 pixel
5,9 x 8,2: 56,9 x 83,7mm / 8964 x 13176 pixel
FH-816
15,0 x 21,48mm / 2362 x 3384 pixel
FH-8G1
46,02 x 24,0mm / 7248x 3780 pixel
La completa gamma di opzioni rese disponibili da Nikon Scan 4 vi offre la massima libertà nel controllo
e nel perfezionamento dell’immagine, aiutandovi ad ottenere stampe di qualità professionale.
Un balzo in avanti nella scansione multi-formato professionale
Le potenzialità multi-formato del SUPER COOLSCAN 9000
ED sono studiate appositamente per i professionisti dell’immagine digitale. E’ infatti possibile scansionare originali dal
6x4,5 al 6x9 su film 120/220, fotogrammi
35mm, 16mm, su film per microscopio
elettronico e di altri formati. L’obiettivo di
ampio diametro Scanner Nikkor ED, il sensore CCD su
3 linee e l’illuminazione LED sono tutti stati perfezionati in
funzione di una miglior qualità d’immagine e di una maggior
velocità. Queste caratteristiche di livello top,
vi consentono di accedere al meglio in tema
di desktop imaging professionale.
Qualità professionale e versatilità multi-formato
Il SUPER COOLSCAN 9000 ED è in grado di scansionare film di vario tipo, compreso il medio-formato
(120/220), il 35mm, il 16mm, le pellicole per microscopio
elettronico ed i preparati sotto vetro per microscopia.
Per riprodurre l’alta definizione che caratterizza i fotogrammi
di medio-formato, L’9000 ED si avvale di un’ottica
Sensore CCD su 3 linee
appositamente realizzata a questo scopo e di un nuovo
sensore CCD su 3 linee. L’obiettivo Scanner Nikkor ED ha un diametro molto ampio,
accuratamente calcolato, che assicura letture ad elevata risoluzione dei film medioformato, ed offre al sensore CCD un’estrema purezza ottica.
Immagini dai colori brillanti e vivaci, assolutamente fedeli
9000 ED: caratteristiche salienti
■ Accetta film di diversi formati (120/220, 35mm, ecc.) ■ Risoluzione ottica reale, 4.000 dpi ■ Conversione A/D a 16 bit ■ Nuovo obiettivo Scanner Nikkor ED di ampio
diametro ■ Illuminazione LED migliorata con sistema diffusore ■ Scansione ultra-rapida (dia 35mm: 40 secondi; 6x9: 185 secondi) ■ Nuovo sensore CCD su 3 linee,
di alta qualità ■ Nuovo avanzato algoritmo di elaborazione immagine per negativi colore ■ Scansione a campionatura multipla ■ Autofocus rapido e previsualizzazione rapida
■ Interfaccia IEEE1394 ad alta velocità ■ Funzione Scan Image Enhancer ■ Digital ICE4 Advanced™ (Digital ICE Quad Advanced) con Digital ICE Professional™
COOLSCAN 9000 ED: Accessori
Una varietà di adattatori per
un’ampia gamma di formati
La gamma di adattatori, particolarmente estesa, permette di
scansionare film dei formati più vari:
10
Funzioni “expert” per il controllo dell’immagine
Adattatori disponibili
PORTA-PELLICOLA FH-835S PER FILM
35mm IN STRISCIA (in dotazione)
Per film in striscia
•Fino a 2 strisce di film 35mm, da 1 a
12 fotogrammi
PORTA-PELLICOLA FH-835M PER DIAPOSITIVE 35mm INTELAIATE (in dotazione)
Dimensioni dei telaietti
Lato: 49~50,8mm
Spessore: 1,0~3,2mm
•Fino a 5 dia
Grazie ai 4.000 dpi di risoluzione ottica e alla conversione A/D a 16 bit, le immagini
scansionate evidenziano una straordinaria vivacità. Ad esempio utilizzando i dati
d’immagine a 8946x8946 pixel di un fotogramma 6x6, il SUPER COOLSCAN 9000 ha a
disposizione 65.000 tonalità per colore (RGB). Anche il sistema d’illuminazione è
appositamente progettato per la scansione multi-formato, e i LED per ciascun colore
(RGB più IR) utilizzano la luce diffusa tramite un tubo dispersore (vedi illustrazione).
Ne risulta una riproduzione più fluida del tessuto dell’immagine, con una maggior
accuratezza per quanto riguarda la rilevazione e la resa di ciascun colore.
PORTA-PELLICOLA FH-869S PER FILM
120/220 IN STRISCIA (in dotazione)
Per film in striscia
•6x4,5 da 1 a 4 fotogrammi
•6x6 da 1 a 3 fotogrammi
•6x7, 6x8 o 6x9 da 1 a 2 fotogrammi
•Film per microscopio elettronico 59x82mm
PORTA-PELLICOLA FH-869M PER DIAPOSITIVE 120/220 INTELAIATE (accessorio)
Tipo film
•1 fotogramma 6x4,5 o 6x6
•1 fotogramma 6x7, 6x8 o 6x9
PORTA-PELLICOLA FH-869G CON
VETRI PER FILM 120/220 IN STRISCIA
(accessorio)
Per film in striscia
•6x4,5 da 1 a 4 fotogrammi
•6x6 da 1 a 3 fotogrammi
•6x7, 6x8 o 6x9 da 1 a 2 fotogrammi
•Film per microscopio elettronico 59x82mm
PORTA-PELLICOLA ROTANTE FH-869GR
CON VETRI PER FILM 120/220 IN
STRISCIA (accessorio)
Per film in striscia
•6x4,5 in striscia
•6x6 in striscia
•6x7, 6x8 o 6x9 in striscia
•Film per microscopio elettronico 59x82mm
•Film formato panoramico 24x58
•Film formato panoramico 24x65
PORTA-PELLICOLA FH-816 PER FILM
16mm (accessorio)
Tipo film
•Film 16mm, fino a 3 strisce
PORTA-ORIGINALI MEDICALI FH-8G1
(accessorio)
Vetrini da microscopio
•Preparati 26x76mm (vetrini da microscopio), fino a 3
•Spessore massimo complessivo: 2mm
L’accoppiata SUPER COOLSCAN 9000 ED e Nikon Scan 4 vi fornisce tutte le potenzialità
di cui avete bisogno per la vostra “camera oscura” digitale. La migliorata illuminazione
LED ha consentito di implementare il Digital ICE Professional™, efficace anche con le
pellicole Kodachrome. Con soltanto poche regolazioni di pre-scansione, potrete ottenere
immagini di qualità elevata, fedeli alla configurazione cromatica originale, senza dover
“lottare” con complesse impostazioni, come avviene con altri programmi di controllo
dell’immagine. Il Sistema di Gestione Colore CMS di Nikon assicura inoltre che ogni
sfumatura ed ogni tonalità verranno accuratamente riprodotte nella quasi totalità degli
ambienti operativi.
Tubo
LED
LED
Luce diffusa
Film
Illuminazione LED diffusa tramite
tubo dispersore
Sistema di scansione
Film fisso, scansione ottica mono-passo
tramite piano amovibile
Fonte di illuminazione
LED rosso, verde e blu (RGB) e
infrarosso (IR); fonte di luce con
dispersore a tubo e feritoia di
emissione luminosa
Sensore di immagine
CCD lineare con 10.000 pixel,
monocromatico su tre linee
Separazione colore
Eseguita dai LED RGB
Risoluzione ottica
Fino a 4.000 pixel/pollice
Conversione A/D
16 bit per colore
Fattore di densità
4,8
Uscita
A pieni colori o in scala di grigi a 8 o
16 bit per canale colore
Messa a fuoco
Automatica e manuale; punto autofocus
selezionabile anche in forma decentrata
Interfaccia
IEEE 1394
Alimentazione
Corrente di rete, 100-240 V, 50/60Hz
Ambiente operativo
Temperatura: +10–+35°C
Umidità relativa: 20–60%
Dimensioni (LxHxP)
249x498,5x202mm
Peso (appross.)
9kg
Tempo di scansione
(tempo necessario a completare
l’anteprima o la scansione quando non
è selezionata alcuna opzione)
Diapositiva 35mm (con FH-835M)
Anteprima: 13 secondi
Scansione*: 40 secondi
Diapositiva 120/220 (con FH-869S)
Anteprima: 38 secondi
Scansione*: 185 secondi
*Compreso il tempo necessario per
la visualizzazione dell’immagine
11
