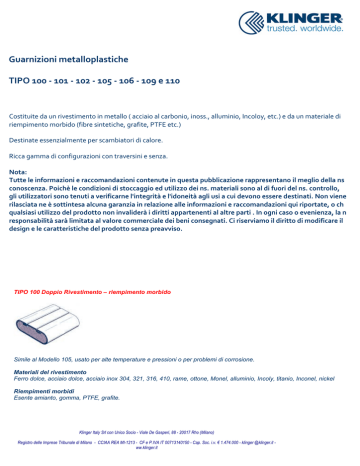

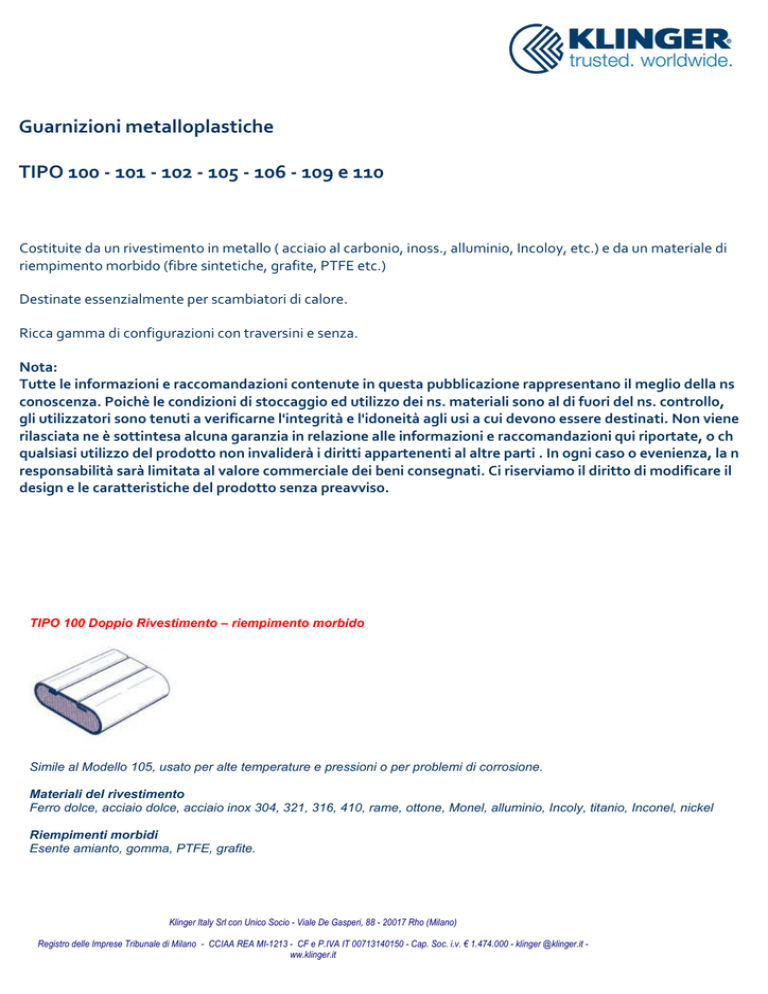

Guarnizioni metalloplastiche TIPO 100 - 101 - 102

Guarnizioni metalloplastiche
TIPO 100 - 101 - 102 - 105 - 106 - 109 e 110
Costituite da un rivestimento in metallo ( acciaio al carbonio, inoss., alluminio, Incoloy, etc.) e da un materiale di riempimento morbido (fibre sintetiche, grafite, PTFE etc.) Destinate essenzialmente per scambiatori di calore. Ricca gamma di configurazioni con traversini e senza. Nota: Tutte le informazioni e raccomandazioni contenute in questa pubblicazione rappresentano il meglio della ns
conoscenza. Poichè le condizioni di stoccaggio ed utilizzo dei ns. materiali sono al di fuori del ns. controllo, gli utilizzatori sono tenuti a verificarne l'integrità e l'idoneità agli usi a cui devono essere destinati. Non viene rilasciata ne è sottintesa alcuna garanzia in relazione alle informazioni e raccomandazioni qui riportate, o ch
qualsiasi utilizzo del prodotto non invaliderà i diritti appartenenti al altre parti . In ogni caso o evenienza, la n
responsabilità sarà limitata al valore commerciale dei beni consegnati. Ci riserviamo il diritto di modificare il
design e le caratteristiche del prodotto senza preavviso. TIPO 100 Doppio Rivestimento – riempimento morbido
Simile al Modello 105, usato per alte temperature e pressioni o per problemi di corrosione.
Materiali del rivestimento
Ferro dolce, acciaio dolce, acciaio inox 304, 321, 316, 410, rame, ottone, Monel, alluminio, Incoly, titanio, Inconel, nickel
Riempimenti morbidi
Esente amianto, gomma, PTFE, grafite.
Klinger Italy Srl con Unico Socio - Viale De Gasperi, 88 - 20017 Rho (Milano)
Registro delle Imprese Tribunale di Milano - CCIAA REA MI-1213 - CF e P.IVA IT 00713140150 - Cap. Soc. i.v. € 1.474.000 - klinger @klinger.it ww.klinger.it
TIPO 101 Singolo Rivestimento – riempimento morbido – parzialmente chiuso
Usato veramente di rado, di vecchio design. Usato per flange scadenti e danneggiate su di un lato.
Materiali del rivestimento
Ferro dolce, acciaio dolce, acciaio inox 304, 321, 316, 410, rame, ottone, Monel, alluminio, Incoly, titanio, Inconel, nickel
Riempimenti morbidi
Esente amianto, gomma, PTFE, grafite.
TIPO 102 Singolo Rivestimento – riempimento morbido – totalmente chiuso
Simile al Modello 100, meno adatto a resistere ad alte pressioni. Usato su flange strette dove il Modello 100 non è idoneo.
Materiali del rivestimento
Ferro dolce, acciaio dolce, acciaio inox 304, 321, 316, 410, rame, ottone, Monel, alluminio, Incoly, titanio, Inconel, nickel
Riempimenti morbidi
Esente amianto, gomma, PTFE, grafite
Klinger Italy Srl con Unico Socio - Viale De Gasperi, 88 - 20017 Rho (Milano)
Registro delle Imprese Tribunale di Milano - CCIAA REA MI-1213 - CF e P.IVA IT 00713140150 - Cap. Soc. i.v. € 1.474.000 - klinger @klinger.it ww.klinger.it
TIPO 105 Doppio Rivestimento Ondulato – riempimento morbido
Perfezionamento del Modello 100. Area di contatto ridotta, migliora le caratteristiche di comprimibilità, adatto per flangie
danneggiate.
Materiali del rivestimento
Ferro dolce, acciaio dolce, acciaio inox 304, 321, 316, 410, rame, ottone, Monel, alluminio, Incoly, titanio, Inconel, nickel
Riempimenti morbidi
Esente amianto, gomma, PTFE, grafite.
TIPO 106 Doppio Rivestimento Ondulato – riempimento in metallo
Generalmente con involucro esterno in acciaio inox e riempimento in ferro dolce (in alternativa acc. inox 304, 316L, 321, Mon
Inconel).
Materiali del rivestimento
Ferro dolce, acciaio dolce, acciaio inox 304, 321, 316, 410, rame, ottone, Monel, alluminio, Incoly, titanio, Inconel, nickel
Riempimenti morbidi
Esente amianto, gomma, PTFE, grafite
TIPO 109 e 110
Anello metallico lavorato su ogni faccia di contatto con finitura seghettata ricoperta con grafite,
PTFE, esente amianto. Vedere la guarnizione Klinger Maxiprofile
Materiali del rivestimento
Ferro dolce, acciaio dolce, acciaio inox 304, 321, 316, 410, rame, ottone, Monel, alluminio, Incoly,
titanio, Inconel, nickel
Riempimenti morbidi
Esente amianto, gomma, PTFE, grafite.
