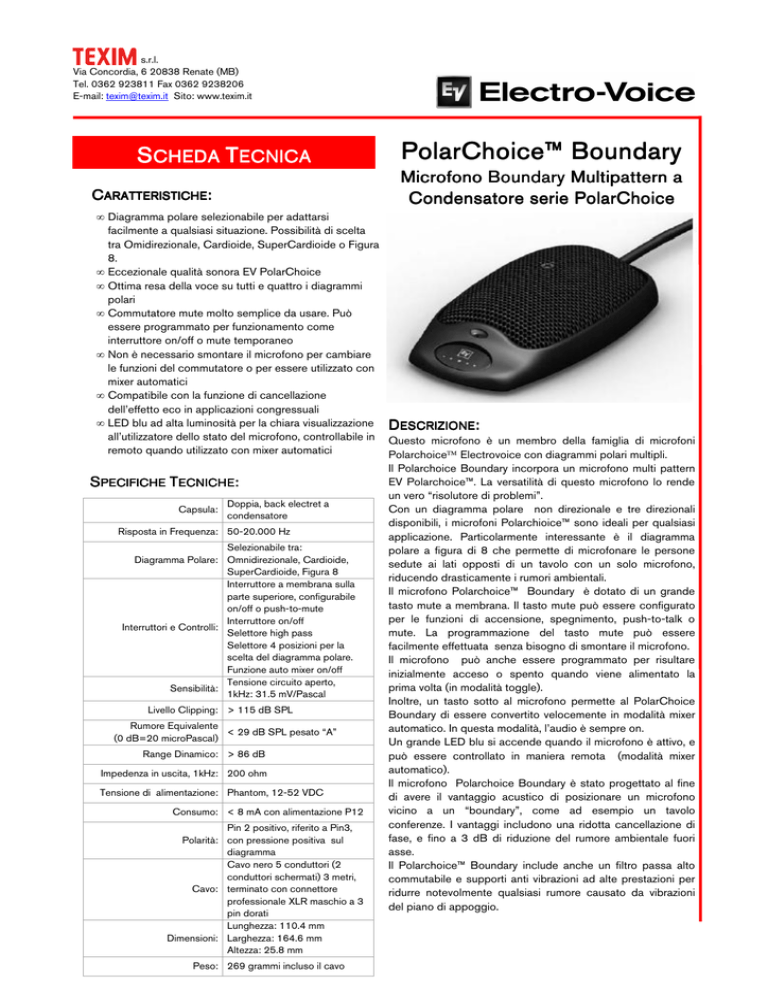

SCHEDA TECNICA
CARATTERISTICHE:
PolarChoice™ Boundary
Microfono Boundary Multipattern a
Condensatore serie PolarChoice
• Diagramma polare selezionabile per adattarsi
facilmente a qualsiasi situazione. Possibilità di scelta
tra Omidirezionale, Cardioide, SuperCardioide o Figura
8.
• Eccezionale qualità sonora EV PolarChoice
• Ottima resa della voce su tutti e quattro i diagrammi
polari
• Commutatore mute molto semplice da usare. Può
essere programmato per funzionamento come
interruttore on/off o mute temporaneo
• Non è necessario smontare il microfono per cambiare
le funzioni del commutatore o per essere utilizzato con
mixer automatici
• Compatibile con la funzione di cancellazione
dell’effetto eco in applicazioni congressuali
• LED blu ad alta luminosità per la chiara visualizzazione D ESCRIZIONE :
all’utilizzatore dello stato del microfono, controllabile in Questo microfono è un membro della famiglia di microfoni
remoto quando utilizzato con mixer automatici
Polarchoice Electrovoice con diagrammi polari multipli.
Il Polarchoice Boundary incorpora un microfono multi pattern
EV Polarchoice™. La versatilità di questo microfono lo rende
SPECIFICHE TECNICHE:
un vero “risolutore di problemi”.
Doppia, back electret a
Con un diagramma polare non direzionale e tre direzionali
Capsula:
condensatore
disponibili, i microfoni Polarchioice™ sono ideali per qualsiasi
Risposta in Frequenza: 50-20.000 Hz
applicazione. Particolarmente interessante è il diagramma
Selezionabile tra:
polare a figura di 8 che permette di microfonare le persone
Diagramma Polare: Omnidirezionale, Cardioide,
sedute ai lati opposti di un tavolo con un solo microfono,
SuperCardioide, Figura 8
riducendo drasticamente i rumori ambientali.
Interruttore a membrana sulla
Il microfono Polarchoice™ Boundary è dotato di un grande
parte superiore, configurabile
tasto mute a membrana. Il tasto mute può essere configurato
on/off o push-to-mute
per le funzioni di accensione, spegnimento, push-to-talk o
Interruttore on/off
Interruttori e Controlli:
mute. La programmazione del tasto mute può essere
Selettore high pass
Selettore 4 posizioni per la
facilmente effettuata senza bisogno di smontare il microfono.
scelta del diagramma polare.
Il microfono può anche essere programmato per risultare
Funzione auto mixer on/off
inizialmente acceso o spento quando viene alimentato la
Tensione circuito aperto,
prima volta (in modalità toggle).
Sensibilità:
1kHz: 31.5 mV/Pascal
Inoltre, un tasto sotto al microfono permette al PolarChoice
Livello Clipping: > 115 dB SPL
Boundary di essere convertito velocemente in modalità mixer
Rumore Equivalente
automatico. In questa modalità, l’audio è sempre on.
< 29 dB SPL pesato “A”
(0 dB=20 microPascal)
Un grande LED blu si accende quando il microfono è attivo, e
Range Dinamico: > 86 dB
può essere controllato in maniera remota (modalità mixer
automatico).
Impedenza in uscita, 1kHz: 200 ohm
Il microfono Polarchoice Boundary è stato progettato al fine
Tensione di alimentazione: Phantom, 12-52 VDC
di avere il vantaggio acustico di posizionare un microfono
vicino a un “boundary”, come ad esempio un tavolo
Consumo: < 8 mA con alimentazione P12
conferenze. I vantaggi includono una ridotta cancellazione di
Pin 2 positivo, riferito a Pin3,
fase, e fino a 3 dB di riduzione del rumore ambientale fuori
Polarità: con pressione positiva sul
asse.
diagramma
Cavo nero 5 conduttori (2
Il Polarchoice™ Boundary include anche un filtro passa alto
conduttori schermati) 3 metri,
commutabile e supporti anti vibrazioni ad alte prestazioni per
Cavo: terminato con connettore
ridurre notevolmente qualsiasi rumore causato da vibrazioni
professionale XLR maschio a 3
del piano di appoggio.
pin dorati
Lunghezza: 110.4 mm
Dimensioni: Larghezza: 164.6 mm
Altezza: 25.8 mm
Peso: 269 grammi incluso il cavo
s.r.l.
Via Concordia, 6 20838 Renate (MB)
Tel. 0362 923811 Fax 0362 9238206
E-mail: [email protected] Sito: www.texim.it
Guida agli Interruttori del Polarchoice Boundary
Selezione della Modalità Logic (Commutatore E)
Quando il commutatore “E” è posizionato sulla parte sinistra, il
PolarChoice Boundary funziona come un normale microfono. Il mute
del microfono e l’attivazione del LED vengono controllati dal tasto
posto sulla parte superiore del microfono.
Quando il commutatore “E” è posizionato sulla parte destra, il
microfono è in modalità mixer automatico, con il seguente risultato:
1) L’audio del microfono è sempre acceso
2) Il mixer automatico controlla l’accensione del LED
Segnali Logici
Guida ai cavi per i segnali logici:
Verde – Logic Ground
Bianco – Switch Logic
Arancione – LED di controllo
Figura 1
Gli switch
del microfono
Audio (Commutatori A e B)
A – Filtro High Pass: Partite da questo commutatore posizionato
sulla parte sinistra (risposta piatta). Se il microfono si trova in un
luogo in cui le basse frequenze rimbombano o viene percepito il
rumore dell’aria, spostando questo commutatore verso destra
ridurrete la sensibilità delle basse frequenze.
B – Diagramma Polare:
Il diagramma polare cardioide funziona bene per la maggior parte
delle installazioni. In presenza di feedback proveniente da un sistema
di amplificazione, commutare il diagramma polare supercardioide per
ottenere un aumento del guadagno prima del feedback. Il diagramma
polare a figura di 8 può essere utilizzato per microfonare due persone
sedute ai lati opposti di un tavolo, riducendo sensibilmente il numero
totale di microfoni richiesti. Il diagramma polare omnidirezionale è
ideale per le situazioni in cui non vi è la presenza di sistemi di
amplificazione, come ad esempio nel caso di registrazioni.
Se il microfono PolarChoice Boundary è in modalità temporanea (vedi
paragrafo relativo al commutatore mute), il livello logic sul cavo bianco
sarà normalmente “alto” e ritornerà in posizione “low” (basso) quando
il tasto mute verrà premuto.
Se il commutatore mute è regolato in modalità toggle, il logic
effettuerà il toggle da alto a basso, o da basso a alto, ogni volta che il
tasto viene premuto. (Se lo si desidera, è possibile effettuare una
modifica sulla scheda madre per far in modo che il logic sia sempre
temporaneo con qualsiasi regolazione del commutatore. Vedi
diagramma)
LED di Controllo
Quando il microfono è in modalità di mixer automatico, un basso
segnale logic sul cavo arancione causerà il lampeggio del LED
stesso.
Logic Ground Lift
Se necessario, i riferimenti a massa dei segnali logici e di quelli audio
possono essere separati. Ciò richiederà la rimozione di una resistenza
dalla scheda madre.
Configurazione del tasto mute (Commutatori C e D):
(Il tasto a membrana posto sulla parte superiore del microfono
PolarChoice Boundary)
1. Modalità Temporanea
Quando il commutatore C è selezionato sulla parte sinistra il tasto
avrò azione momentanea. Se il commutatore “D” si trova sulla parte
sinistra, il microfono sarà in modalità Push to Mute. Se il commutatore
“D” è posizionato sulla destra, il microfono sarà in modalità Push to
Talk.
Togliete la vite posta
nel centro e la griglia
per arrivare alla PC
Board
Figura 2
Come accedere
alla PC Board
Per il Ground Lift togliete il
componente R45
2. Modalità Toggles
Quando il commutatore “C” è posizionato sulla parte destra, il tasto
switch sarà in modalità toggle (push-on / push-off). In questo caso, la
selezione del tasto “D” determinerà se l’uscita audio è in mute oppure
no quando il microfono viene inizialmente acceso.
Se il commutatore “D” è posizionato sulla sinistra, l’uscita audio del
microfono verrà disattivata quando il microfono viene acceso.
Se il commutatore “D” è posizionato sulla destra, l’uscita audio del
microfono verrà attivata quando il microfono viene accesso.
Spostate
i
componenti
da R39 a R38
per forzare la
funzione Logic
temporanea
Figura 3 PCB Jumper Locations
s.r.l.
Via Concordia, 6 20838 Renate (MB)
Tel. 0362 923811 Fax 0362 9238206
E-mail: [email protected] Sito: www.texim.it
DIMENSIONI
RISPOSTA IN FREQUENZA
DIAGAMMI POLARI
