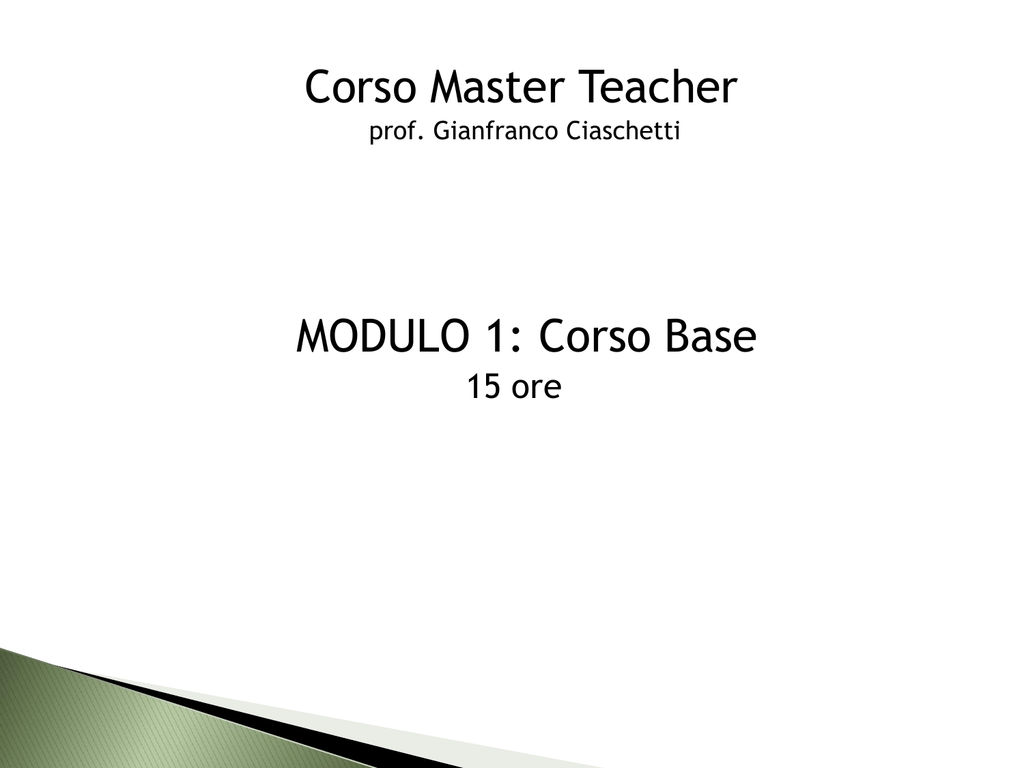

Corso Master Teacher
prof. Gianfranco Ciaschetti
MODULO 1: Corso Base
15 ore
Programma del corso
LEZIONE 2 (15 Maggio 2015 – dalle ore 15.00 alle ore 18.00)
 Hardware della LIM: come funziona, come si usa, tipi di LIM, strumento
penna, collegamento periferiche, risoluzione dei problemi
 La LIM come strumento per l’annotazione e introduzione agli strumenti
fondamentali del software autore della LIM: modalità di esecuzione,
apertura e salvataggio di file, strumenti penne, evidenziatori, gomma,
forme, testo
 Esercitazioni pratiche sull’uso degli strumenti fondamentali del software
autore
Hardware della LIM Panaboard
Dal punto di vista hardware, la Lavagna Interattiva Multimediale (LIM) è
una periferica informatica costituita da:
- Una lavagna touch che permette di controllare un computer
- Un sistema di video-proiezione
La LIM è allora sia una periferica di input, che permette di dare comandi al
computer, sia una periferica di output, cioè uno schermo.
La LIM Panaboard è di tipo a membrana resistiva, cioè formata da due tele
elettroniche molto vicine tra loro, che vengono messe in contatto attraverso
la pressione (del dito o della penna)
Altri tipi di LIM:
- elettromagnetica (Prometean)
- ottica (Hitachi)
- ultrasonica (Mimio)
- etc.
Hardware della LIM Panaboard
COSA OCCORRE?
- la LIM
- un proiettore
- un computer (PC in dotazione, notebook, tablet, ecc.)
SOLO QUESTO?
No, questi elementi vanno collegati tra loro con dei cavi!
- collegamento USB tra LIM e computer (input)
- cavo VGA tra computer e proiettore (output video)
- cavi per l’audio tra computer e LIM (output audio)
COSA DEVO FARE IO?
Nulla, è già tutto presente e collegato!
Hardware della LIM Panaboard
Hardware della LIM Panaboard
LO STRUMENTO PENNA
Il touchscreen della LIM Panaboard permette di dare comandi al computer
con il dito oppure con la punta della penna in dotazione. Entrambi svolgono
le stesse funzioni, come
- penna per scrivere (con diversi colori)
- evidenziatore (con diversi colori
- gomma
- mouse
page down
punta
menu
page up
selettore
Hardware della LIM Panaboard
USO DELLO STRUMENTO PENNA
- Girare il selettore sullo strumento che si intende utilizzare, in
corrispondenza della luce accesa.
- Girare il selettore sulla posizione basso consumo al termine
dell’utilizzo, per non consumare la batteria della penna (si accende o
spegne automaticamente rilevando il movimento)
Le impostazioni che scegliamo sulla penna possono anche essere date
via software. Tra due diverse impostazioni, la LIM considera le ultime
scelte, siano esse hardware o software.
Hardware vs. Software
Hardware della LIM Panaboard
PER UN CORRETTO USO DELL’HARDWARE:
1) Assicurarsi che l’interruttore generale della corrente sia acceso
2) Assicurarsi che il computer sia acceso
3) Assicurarsi che la LIM sia accesa
- Proiettore acceso (tasto rosso del telecomando)
- Lavagna accesa (non necessario per solo output)
4) Assicurarsi che il programma Elite Panaboard sia avviato (linguette presenti).
In caso contrario, riavviare il computer.
5) Assicurarsi che la LIM sia ben calibrata (prossima slide)
RISOLUZIONE DEI PROBLEMI:
Chiamare il supporto tecnico o il Master Teacher solo se si sono già controllati i
punti da 1) a 5).
Hardware della LIM Panaboard
CALIBRAZIONE DELLO SCHERMO TOUCH:
1) Avviare il programma per la calibrazione
2) Segui i passi, toccando i quattro angoli della lavagna
Software delle LIM
Ci sono diversi modelli di LIM, con diversi software autore. I più diffusi tra
questi ultimi sono (tutti a pagamento):
- Active Inspire (Promethean)
- Clever Lynx (Sahara, Easy Tech Studio)
- Workspace (Interwrite)
- Mimio Studio (Mimio)
- Smart Notebook (Smart Technologies)
- Starboard (Hitachi)
E ce ne sono altri che sono gratuiti (open source), tra i quali
- KindleLab (http://openiwb.sourceforge.net/)
- Open Sankoré (open-sankore.org)
- Whyteboard (https://launchpad.net/whyteboard )
- Pointofix (http://www.pointofix.de)
I file di questi software hanno
- Scriblink (www.scriblink.com)
estensioni proprietarie (ad esempio
.peb, .pwb, .flipchart), e non sono
leggibili con un altro software,
Panaboard
tranne in qualche raro caso.
Strumenti del software LIM
I software delle LIM, in generale, hanno strumenti e funzioni comuni:
penne ed evidenziatori di diversi colori, spessori e tratti
gomme di varie dimensioni
collegamenti esterni ed interni al documento
scrittura e riconoscimento testo e forme
librerie di sfondi, immagini, suoni, video
cattura schermo
registrazione delle schermate della lezione
Inoltre, i diversi software si differenziano per ricchezza di:
librerie condivise di learning objects
strumenti e funzioni avanzate (goniometro, compasso, righello,
calcolatrice, orologio, animazione forme, ecc.)
Software in dotazione alla LIM Panaboard
ELITE PANABOARD SOFTWARE: parte all’avvio del computer;
permette di utilizzare la lavagna come strumento per
annotare, sul desktop oppure su una pagina bianca, o su
qualsiasi altra cosa visualizzata sullo schermo.
ELITE PANABOARD BOOK: non parte all’avvio del computer;
permette di utilizzare la lavagna come strumento per la
creazione di contenuti didattici.
ELITE PANABOARD CALIBRATION: non parte all’avvio del
computer; permette di calibrare la posizione del puntatore
(dito o penna).
Software in dotazione alla LIM Panaboard
ELITE PANABOARD SOFTWARE: parte all’avvio del computer;
permette di utilizzare la lavagna come strumento per
annotare, sul desktop oppure su una pagina bianca, o su
qualsiasi altra cosa visualizzata sullo schermo.
ELITE PANABOARD BOOK: non parte all’avvio del computer;
permette di utilizzare la lavagna come strumento per la
creazione di contenuti didattici.
ELITE PANABOARD CALIBRATION: non parte all’avvio del
computer; permette di calibrare la posizione del puntatore
(dito o penna).
Software in dotazione alla LIM Panaboard
ELITE PANABOARD SOFTWARE: parte all’avvio del computer;
permette di utilizzare la lavagna come strumento per
annotare, sul desktop oppure su una pagina bianca, o su
qualsiasi altra cosa visualizzata sullo schermo.
COME FUNZIONA: Il software permette di scrivere su uno strato (layer) superiore
allo sfondo, qualunque esso sia (desktop, applicazione, internet, lavagna bianca).
Software in dotazione alla LIM Panaboard
COME FUNZIONA:
- Si avvia facendo click su una delle maniglie laterali
- La lavagna è multitouch: permette la gestione simultanea di tre utenti.
Tutto quello che viene scritto può essere salvato in due modi:
- effettuando uno screenshot (comprende anche lo sfondo)
- salvando il file (solo se lavagna con sfondo bianco)
Software in dotazione alla LIM Panaboard
ELITE PANABOARD SOFTWARE: Gli strumenti
Gli strumenti del software Elite Panaboard
1) ingrandisce/riduce la barra degli strumenti
2) modifica impostazioni
3) chiude la barra degli strumenti (non l’applicazione!)
COME SI CHIUDE Elite Panaboard? Chiudendo la finestra quando è in
modalità book, altrimenti non si chiude (ed è giusto così)
ATTENZIONE: se si chiude l’applicazione Elite Panaboard Software, non è
più possibile farla ripartire, se non riavviando il computer!
Gli strumenti del software Elite Panaboard
4) disegna linee: un click per scegliere questa categoria, quindi di nuovo
click per scegliere la particolare linea
5) disegna forme: un click per scegliere questa categoria, quindi di nuovo
click per scegliere la particolare forma
6) torna allo strumento mouse
ATTENZIONE: dopo aver selezionato uno strumento di disegno, non è
possibile dare comandi al computer dalla lavagna se non si torna allo
strumento mouse!
Mouse siamo e mouse ritorneremo (cit.)
Gli strumenti del software Elite Panaboard
7) pennarello colorato: un click per scegliere questa categoria, quindi di
nuovo click per scegliere il particolare tratto
8) penna colorata: un click per scegliere questa categoria, quindi di nuovo
click per scegliere la particolare penna artistica
9) evidenziatore: un click per scegliere questa categoria, quindi di nuovo
click per scegliere il particolare colore
Gli strumenti del software Elite Panaboard
12) gomma: un click per scegliere questa categoria, quindi di nuovo click
per scegliere la dimensione della gomma.
15) cancella tutto: un click per cancellare tutto il contenuto del layer
superiore.
Gli strumenti del software Elite Panaboard
10) riconoscimento forme: un click per attivare la funzione, quindi
disegnare le forme a mano libera. La funzione resta attiva fino a quando
non la si seleziona di nuovo con un ulteriore click.
11) riconoscimento testo: scrivere del testo a mano libera, poi un click per
attivare la funzione, e tracciare l’area interessata; scegliere tra i
suggerimenti proposti
Gli strumenti del software Elite Panaboard
13) tastiera su schermo: un click per mostrare lo strumento tastiera sullo
schermo. Un ulteriore click per nasconderla.
14) sfondo bianco: permette di usare la LIM come una normale lavagna,
scrivendo su uno sfondo bianco. Per uscire, fare click di nuovo.
Gli strumenti del software Elite Panaboard
16) annulla: un click per annullare l’ultima operazione.
17) ripeti: un click per ripristinare l’ultima operazione.
18) refresh: un click per aggiornare i contenuti (???)
Gli strumenti del software Elite Panaboard
19) lente: per ingrandire alcune parti. Trascinarla sulla parte interessata.
20) luce spot: per evidenziare alcune parti nascondendo il resto. Trascinare
per ridimensionare (si muove così, per ridimensionamenti).
21) tendina: nasconde tutto. Trascinare uno dei quattro lati per scoprire.
Gli strumenti del software Elite Panaboard
25) cattura schermo (screenshot): permette di fare un’istantanea del
contenuto dello schermo, che può essere salvata in formato bitmap
oppure jpeg.
ATTENZIONE: è il solo modo per salvare sfondo + annotazioni se non siamo
in modalità lavagna con sfondo bianco!
E GLI ALTRI STRUMENTI? E IL RESTO? Calma calma, alle prossime lezioni…
Gli strumenti del software Elite Panaboard
COME IMPARO?
Si impara facendo! (ricordate la piramide di Dale?)
ALLORA, ADESSO…
A gruppi di 3/4, sparpagliatevi nelle varie aule con la LIM e provate a usare gli
strumenti visti
SE NON LI RICORDIAMO TUTTI?
Le dispense della lezione sono sul sito di Didattica On Line
POI…
Da soli, nei momenti liberi a scuola, oppure a casa, continuate a provare gli
strumenti per annotare su materiali (sfondi) di interesse per le vostre lezioni
QUINDI…
Al lavoro!
