FRANGISOLE
alsistem.com

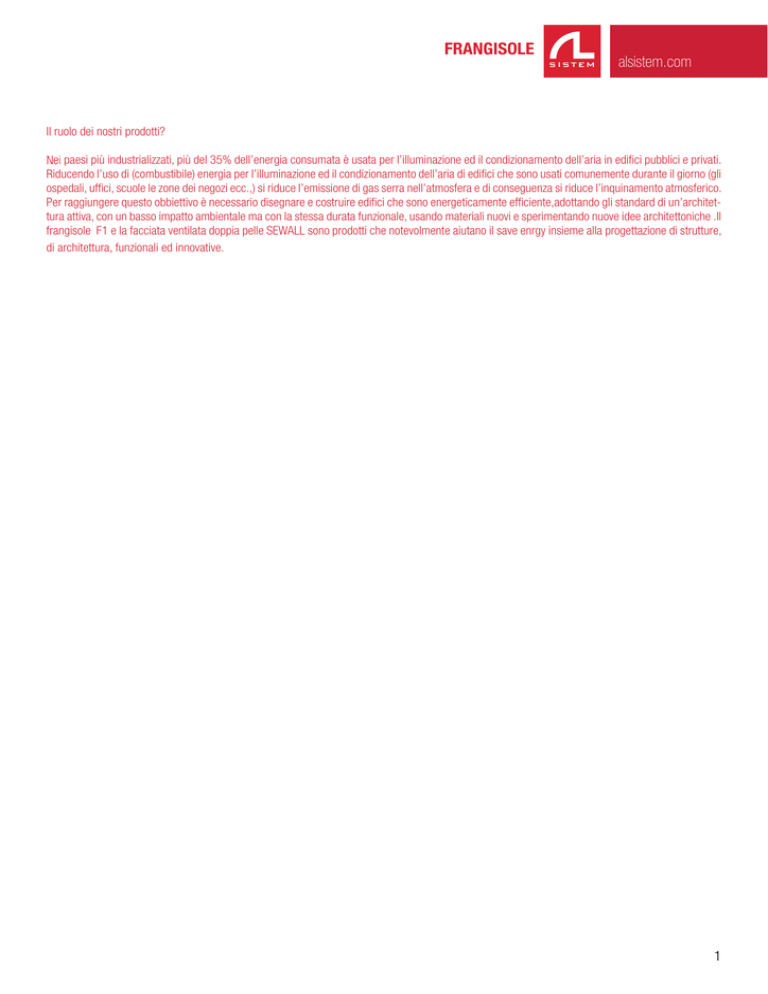

Il ruolo dei nostri prodotti?
N paesi più industrializzati, più del 35% dell’energia consumata è usata per l’illuminazione ed il condizionamento dell’aria in edifici pubblici e privati.
Riducendo l’uso di (combustibile) energia per l’illuminazione ed il condizionamento dell’aria di edifici che sono usati comunemente durante il giorno (gli
ospedali, uffici, scuole le zone dei negozi ecc.,) si riduce l’emissione di gas serra nell’atmosfera e di conseguenza si riduce l’inquinamento atmosferico.
Per raggiungere questo obbiettivo è necessario disegnare e costruire edifici che sono energeticamente efficiente,adottando gli standard di un’architettura attiva, con un basso impatto ambientale ma con la stessa durata funzionale, usando materiali nuovi e sperimentando nuove idee architettoniche .Il
frangisole F1 e la facciata ventilata doppia pelle SEWALL sono prodotti che notevolmente aiutano il save enrgy insieme alla progettazione di strutture,
di architettura, funzionali ed innovative.
1
alsistem.com
FRANGISOLE F1
UNO
Perché utilizzare il frangisole F1?
I la luce naturale, diretta, diffusa o riflessa, regolare e controllare l’entità dei flussi luminosi e termici per una adeguata illuminazione e cli-
matizzazione, sono le caratteristiche che permettono al frangisole un significativo risparmio dei costi energetici (30%,dato dell’associazione Es-So) e
nel contempo un elevato comfort.
Normative: dpr59 09, UNI EN 14501 benessere termico visivo, UNI EN 13363 dispositivi di protezione solare in combinazione con vetrate
Vantaggi:
Minore fattore solare (SHGC), con il frangisole si ha un FS pari allo 0,02, mentre una facciata con vetri selettivi ha un FS pari allo 0,42.
Maggiore trasmissione luminosa (TL), con il frangisole si ha una TL pari all’ 80%, mentre con vetri selettivi si ha una TL pari al 50%.
Il brevetto F1
la CDR ha conseguito al brevetto internazionale del frangisole F1.
Il brevetto consiste nel meccanismo che regola la movimentazione inserito nel profilo montante e completamente assemblato, pronto per l’utilizzo,
determinando una forte riduzione dei tempi d’installazione (risparmio 80%), unitamente alla rivoluzionaria soluzione di inserire il motore che permette
la movimentazione del frangisole, nella pala. Queste soluzioni fanno sì che entrambi ( Il meccanismo ed il motore ) siano protetti da agenti atmosferici
o da manomissioni, con conseguente riduzione di interventi manutentivi.
Altro vantaggio che nè consegue dal brevetto F1 è l’estrema eleganza morfologica.
2
F
FRANGISOLE F1
FRANGISOLE F1
alsistem.com
Nel 2001, a Londra, The Royal Institute of British Architects ha premiato il Frangisole F1 della CDR, come il prodotto più innovativo dell’anno.
Nel 2011, a Toronto, the Zerofootprint Awards ha premiato la CDR con un premio internazionale per la ristrutturazione dell’ edificio ERGO assicurazioni
di Milano, l’edificio dopo aver adottato i nostri prodotti ha conseguito una riduzione dell’energia del 40%
U" #$%$&' $('&) *"$ ) +, #- ./ #$.04$ 5&)"6/7$4'
Technical Data MOTOR F1
Operating voltage
and frequency
FRANGISOLE F1
Motor lenght
Consumption
Nominal torque
Rpm
!
3
8
9:;<=>?@AB
FRANGISOLE F1
FRANGISOLE F1
efgella 150 mm
Peso: 1,5 Kg/ml
alsistem.com
QRSTVWXWYZR [W T\]W^Y_\^Y `
Frangisole originale F1 con lamella da 150 mm.
EFFEUNO
Caratteristiche pala :
Pala da 15 cm estrusa e rinforzata con spessore 14/10 in profilato lega 6060 stato fisico di tolleranza T6 , tolleranze dimensionali e spessori UNI EN
12020-02 .La forma della pala è ellissoidale con raggio di curva 220mm , chiuse da tappi in nylon BAYER , passo 150 mm.
La singola pala resiste ad un carico pari a 1,2 Kpa per 4m di lunghezza.
La pala è inserita in due profili laterali.
Il meccanismo che movimenta il frangisole è inserito in un profilo interamente assemblato con un risparmio dell’80% di lavoro, e protetto da agenti
atmosferici.
Il motore che aziona il meccanismo è racchiuso in una pala ed è di facile installazione e regolazione , anch’esso protetto da agenti atmosferici o da
manomissioni esterne . Un motore opera fino a 20 metri quadrati di frangisole.
I colori standard sono ossidato argento e bianco 9010 , si possono avere tutti i colori Ral oppure da campione.
Il frangisole F1 è un brevetto internazionale e di proprietà della CDR Building Solutions..
abccdaTO DI PROVA DEL SISTEMA FRANGISOLE F1-150
Risultato della prova di resistenza a flessione semplice a carico ripartito eseguita
il giorno 12/05/2004, su un modulo di grandezza 4m x 4m, denominato F1150mm. Le caratteristiche goemetriche e strutturali del campione sono riportate
nella descrizione allegata che costituisce parte integrante del presente rapporto
di prova.
MODALITÀ DI PROVA
150 mm
La prova è stata eseguita applicando gradualmente un carico di prova pari a 101
Kg/m² equivalente ad una pressione di 1000 Pa corrispondente a 145 Km/h,
utilizzando dei pesi diretti distribuiti uniformemente sulla superficie maggiore della
pala frangisole.
Tale pala era tenuta in sospeso da due diversi perni, uno per ogni estremità,
inseriti nei fori dei profili laterali del modulo frangisole; la luce libera di inflessione
era pari a 3900 mm.
Le guide laterali, atte al sostegno della pala, erano fissate ad una struttura metallica mediante viti di ancoraggio poste a interasse di 1300 mm.
L’inflessione della pala è stata rilevata mediante una catena di misura, composta
da un trasduttore di spostamento HBM tipo W100, posto in mezzaria, ed un acquisitore dati HBM tipo SCOUT55.
RISULTATI DELLA PROVA
38,6 mm
FRANGISOLE F1
DEGHJKLMOP
C
h
FRANGISOLE F1
jk - 150 scorrevole
alsistem.com
Descrizione di capitolato :
Frangisole originale F1 -150 scorrevole.
UNO
Caratteristiche modulo:
Frangisole fisso a 25° con lamella da 150mm estrusa rinforzata con sp. 1,5mm ossidata argento. Le lamelle sono fissate con interasse 136,5mm in
un telaio in alluminio 50x50x3 ossidato argento. Le dimensioni del pannello sono L 1500 x H 2610(da definire) e scorre su una lunghezza di 6,5m. Il
pannello scorre su due ruote D40 zincate con cuscinetto interno ancorate direttamente al pannello e poggiano su una guida in acciaio inox(6000mm+500mm) da fissare con semplici tasselli a terra. Nella parte superiore il pannello è inserito in una guida in alluminio estruso 45x30x2 ossidata
argento(6500mm) mediante 2 rulli stabilizzatori. Verrà applicata una maniglia per il trascinamento (da scegliere su varie campionature).
34
54
30
45
40
25
70
70
15
150
0
39
1:4
70
Comando a leva
70
35
50
40
39
150
1:4
50
FRANGISOLE F1
1:4
60
lnopqrstuv
i
w
FRANGISOLE F1
ƒ„…ella 210 mm
Peso: 1,7 Kg/ml
Descrizione di capitolato :
Frangisole originale F1 con lamella da 210 mm.
alsistem.com
UNO
Caratteristiche pala :
Pala da 21 cm estrusa e rinforzata con spessore 14/10 in profilato lega 6060 stato fisico di tolleranza
T6 , tolleranze
dimensionali e spessori UNI EN 12020-02 .La forma della pala è ellissoidale con raggio di curva
220mm , chiuse da tappi in
nylon BAYER , passo 200 mm.
La singola pala resiste ad un carico pari a 1,2 Kpa per 4m di lunghezza.
La pala è inserita in due profili laterali.
Il meccanismo che movimenta il frangisole è inserito in un profilo interamente assemblato con un
risparmio dell’80% di lavoro
, e protetto da agenti atmosferici.
Il motore che aziona il meccanismo è racchiuso in una pala ed è di facile installazione e regolazione
, anch’esso protetto da
agenti atmosferici o da manomissioni esterne . Un motore opera fino a 20 metri quadrati di frangisole.
I colori standard sono ossidato argento e bianco 9010 , si possono avere tutti i colori Ral oppure da
campione.
Il frangisole F1 è un brevetto internazionale e di proprietà della CDR Building Solutions.
†‡ˆˆ‰†TO DI PROVA DEL SISTEMA FRANGISOLE F1-210
210 mm
Risultato della prova di resistenza a flessione semplice a carico ripartito eseguita il giorno
21/11/2003, su un modulo di grandezza 4m x 4m, denominato F1-210mm. Le caratteristiche
goemetriche e strutturali del campione sono riportate nella descrizione allegata che costituisce
parte integrante del presente rapporto di prova.
MODALITÀ DI PROVA
La prova è stata eseguita applicando gradualmente un carico di prova pari a 101 Kg/m² equivalente ad una pressione di 1000 Pa corrispondente a 145 Km/h, utilizzando dei pesi diretti distribuiti
uniformemente sulla superficie maggiore della pala frangisole.
Tale pala era tenuta in sospeso da due diversi perni, uno per ogni estremità, inseriti nei fori dei
profili laterali del modulo frangisole; la luce libera di inflessione era pari a 3900 mm.
Le guide laterali, atte al sostegno della pala, erano fissate ad una struttura metallica mediante viti
di ancoraggio poste a interasse di 1300 mm.
L’inflessione della pala è stata rilevata mediante una catena di misura, composta da un trasduttore
di spostamento HBM tipo W100, posto in mezzaria, ed un acquisitore dati HBM tipo SCOUT55.
RISULTATI DELLA PROVA
38,6 ŠŠ
FRANGISOLE F1
yz{|}~€‚
x
‹Œ
FRANGISOLE F1
Žella 300 mm
Peso: 3,4 Kg/ml
alsistem.com
Descrizione di capitolato :
Frangisole originale F1 con lamella da 300 mm .
UNO
300 mm
Caratteristiche pala :
Pala da 300 mmestrusa e rinforzata con spessore 16/10 in profilato lega 6060 stato fisico di tolleranza
T6 , tolleranze
dimensionali e spessori UNI EN 12020-02 . Le pale avranno una posizione
orizzontale con
inclinazione fissa .La forma della
pala è ellissoidale con raggio di curva 470mm , chiuse da tappi in nylon BAYER , passo 280 mm.
La singola pala resiste ad un carico pari a 1,2 Kpa per 5m di lunghezza.
La pala è inserita in due profili laterali.
Il meccanismo che movimenta il frangisole è composto da un profilato tondo con spessore 10mm.
Il motore che aziona il meccanismo è a stelo ed è connesso al meccanismo tramite staffe apposite.
Un motore opera fino a 20 metri quadrati di frangisole.
I colori standard sono ossidato argento e bianco 9010 , si possono avere tutti i colori Ral oppure da
campione.
Il frangisole F1 è un brevetto internazionale e di proprietà della CDR Building
Solutions.
‘’““”‘TO DI PROVA DEL SISTEMA FRANGISOLE F1-300
Risultato della prova di resistenza a flessione semplice a carico ripartito eseguita il giorno 12/09/2012,
su un modulo di grandezza 4,5m x 3,5m, denominato F1-300mm. Le caratteristiche goemetriche e
strutturali del campione sono riportate nella descrizione allegata che costituisce parte integrante del
presente rapporto di prova.
MODALITÀ DI PROVA
La prova è stata eseguita applicando gradualmente un carico di prova pari a 127 Kg/m² equivalente
ad una pressione di 1250 Pa corrispondente a 163 Km/h, utilizzando dei pesi diretti distribuiti uniformemente sulla superficie maggiore della pala frangisole.
Tale pala era tenuta in sospeso da due diversi perni, uno per ogni estremità, inseriti nei fori dei profili
laterali del modulo frangisole; la luce libera di inflessione era pari a 4400 mm.
Le guide laterali, atte al sostegno della pala, erano fissate ad una struttura metallica mediante viti di
ancoraggio poste a interasse di 1300 mm.
L’inflessione della pala è stata rilevata mediante una catena di misura, composta da un trasduttore di
spostamento HBM tipo W100, posto in mezzaria, ed un acquisitore dati HBM tipo SCOUT55.
RISULTATI DELLA PROVA
FRANGISOLE F1
62 ŸŸ
•–—˜™š›œž

¡
FRANGISOLE F1
¤¥¦ella 400 mm
Peso: 5,0 Kg/ml
alsistem.com
Descrizione di capitolato :
Frangisole originale F1 con lamella da 400 mm.
UNO
400 mm
Caratteristiche pala :
Pala da 400 mm estrusa e rinforzata con spessore 16/10 in profilato lega 6060 stato fisico di tolleranza
T6 , tolleranze dimensionali e spessori UNI EN 12020-02. Le pale avranno una posizione orizzontale con
inclinazione fissa .
La forma della pala è ellissoidale con raggio di curva 700mm , chiuse da tappi in nylon BAYER , passo
380 mm.
La singola pala resiste ad un carico pari a 1,2 Kpa per 5m di lunghezza.
La pala è inserita in due profili laterali.
Il meccanismo che movimenta il frangisole è composto da un profilato tondo con spessore 10mm.
Il motore che aziona il meccanismo è a stelo ed è connesso al meccanismo tramite staffe apposite.
Un motore opera fino a 20 metri quadrati di frangisole.
I colori standard sono ossidato argento e bianco 9010 , si possono avere tutti i colori Ral oppure da
campione.
Il frangisole F1 è un brevetto internazionale e di proprietà della CDR Building
Solutions.
§¨©©ª§TO DI PROVA DEL SISTEMA FRANGISOLE F1-400
Risultato della prova di resistenza a flessione semplice a carico ripartito eseguita il giorno 20/05/2005,
su un modulo di grandezza 5m x 3m, denominato F1-400mm. Le caratteristiche goemetriche e
strutturali del campione sono riportate nella descrizione allegata che costituisce parte integrante del
presente rapporto di prova.
MODALITÀ DI PROVA
La prova è stata eseguita applicando gradualmente un carico di prova pari a 127 Kg/m² equivalente
ad una pressione di 1250 Pa corrispondente a 163 Km/h, utilizzando dei pesi diretti distribuiti uniformemente sulla superficie maggiore della pala frangisole.
Tale pala era tenuta in sospeso da due diversi perni, uno per ogni estremità, inseriti nei fori dei profili
laterali del modulo frangisole; la luce libera di inflessione era pari a 4900 mm.
Le guide laterali, atte al sostegno della pala, erano fissate ad una struttura metallica mediante viti di
ancoraggio poste a interasse di 1300 mm.
L’inflessione della pala è stata rilevata mediante una catena di misura, composta da un trasduttore di
spostamento HBM tipo W100, posto in mezzaria, ed un acquisitore dati HBM tipo SCOUT55.
RISULTATI DELLA PROVA
73.5 ««
FRANGISOLE F1
FRANGISOLE
¢£
¬­
FRANGISOLE F1
º»¼ella: 400 mf
Peso: 3,5 Kg/ml
alsistem.com
Descrizione di capitolato :
Frangisole originale F1 con lamella da 400 mm in lamiera calandrata microforata.
UNO
lamella microforata in
alluminio sp. 1,5 mm
400 mm
Caratteristiche pala:
Pala da 400 mm in lamiera di alluminio calandrata microforata con spessore 15/10 , collegata ad una struttura portante composta da un profilo tubolare centrale 50x60 mm in alluminio estruso e da supporti con forma
alare fissati ad interasse di 600 mm sul tubolare centrale. La singola pala resiste ad un carico pari a 1,2 Kpa
per 5m di
lunghezza. La pala è inserita in due profili laterali con dimensioni 40x70 mm.
Il meccanismo che movimenta il frangisole è composto da un profilato tondo con
spessore 10mm. Il
motore che aziona il meccanismo è a stelo ed è connesso al
meccanismo tramite staffe apposite.
Un motore opera fino a 15 metri quadrati di frangisole. I colori standard sono ossidato argento e bianco 9010
, si possono avere tutti i colori Ral oppure da campione.
Il frangisole F1 è un brevetto internazionale e di proprietà della CDR Building Solutions.
½¾¿¿À½TO DI PROVA DEL SISTEMA FRANGISOLE F1-400 mf
Risultato della prova di resistenza a flessione semplice a carico ripartito eseguita il giorno 18/08/2005,
su un modulo di grandezza 4m x 4m, denominato F1-400mm microforata. Le caratteristiche goemetriche e strutturali del campione sono riportate nella descrizione allegata che costituisce parte
integrante del presente rapporto di prova.
MODALITÀ DI PROVA
La prova è stata eseguita applicando gradualmente un carico di prova pari a 127 Kg/m² equivalente
ad una pressione di 1250 Pa corrispondente a 163 Km/h, utilizzando dei pesi diretti distribuiti uniformemente sulla superficie maggiore della pala frangisole.
Tale pala era tenuta in sospeso da due diversi perni, uno per ogni estremità, inseriti nei fori dei profili
laterali del modulo frangisole; la luce libera di inflessione era pari a 3900 mm.
Le guide laterali, atte al sostegno della pala, erano fissate ad una struttura metallica mediante viti di
ancoraggio poste a interasse di 1300 mm.
L’inflessione della pala è stata rilevata mediante una catena di misura, composta da un trasduttore di
spostamento HBM tipo W100, posto in mezzaria, ed un acquisitore dati HBM tipo SCOUT55.
RISULTATI DELLA PROVA
70 ÁÁ
FRANGISOLE F1
°±²³´µ¶·¸¹
®¯
alsistem.com
FRANGISOLE LF 84
ÎÏÐ lamella di rivestimento
Rivestimento eseguito con doghe a bordi arrotondati 84 mm.
Tipo LC frangisole in alluminio preverniciato spessore mm. 0,6 lega 3003 (Al-Mn) H46 - H48 (colore a scelta della direzione lavori) da montareba
scatto su traversine tipo 15/45° - 15/30° in alluminio preverniciato bianco poste ad interasse max mm. 600 ed opportunamente fissate tramite
tasselli alla parete o struttura primaria.
Il rivestimento sarà rifinito tramite cornici e scossaline a misura in alluminio preverniciato dello stesso colore delle doghe.
Tutti i prodotti dovranno essere forniti conformi alla Normativa Europea di certificazione CE EN 13964:2004 e forniti da
certificazione di resistenza alla corrosione, alla nebbia salina e dichiarazione di totale assenza di piombo.
Lamella LF 84
ÑÒ ÓÒÔÕÓÓÒ Ö×Ø ÕÙÙÕÚÕ ÓÛÙÜÛÒ Ý ÔÛÜÚÝÞÝÚÒßÒ ÜÝà ÞÝÚÛ áÒ âÔÔ
TRAVERSINO
30°/40°
ÂÃ
ÄÅÆÇÈÉÊËÌÍ
FRANGISOLE F1
FRANGISOLE LF 84
ïðñ lamella di rivestimento
LAMELLA LISCIA
FRANGISOLE F1
òóôELLA
alsistem.com
MICROFORATA
åæçèéêëìíî
ãä
alsistem.com
FRANGISOLE
ctrolli
COMANDO MANUALE
COMANDO SWITCH
÷ øùúùûü ýùý þùÿÿùýù Iý Iû üý þIûIù ýÿ üý ÿûü øI þûûüü ùýÿüüIû
il radio controllo.
õö
F
FRANGISOLE F1
FRANGISOLE
!"trolli
alsistem.com
COMANDO CON RADIO CONTROL
R#$%& '&()*&+ '&( ,+,-#)& .*#$& $% /%'0*,22# # 334%)5
Con questo sistema di comando si può controllare fino a 4
moduli insieme.
COMANDO CON BAS (BUILDING AUTOMATION SYSTEM)
C&( il comando BAS, il frangisole F1 assume posizioni che
variano in funzione dei dati di set-up ed i parametri trasmessi dai sensori di luce, direzionali ( Fotodiodo ) e totali
(Piranometro). il Bas può inoltre essere integrato con sensori
pioggia ( Pluviometro ) e sensore vento ( Anemometro ).
FRANGISOLE F1
1
alsistem.com
67
89:;<=>?@A
Progetto: Ubaldi Associati
LBDEGHon: Ancona (Italy)
Prodotto: F1-400mm microforato motorizzato
Dimensione: 800 m²
FRANGISOLE F1
FRANGISOLE F1
Progetto: Free Car
XYZ[\]on: Firenze (Italy)
Prodotto: F1-210mm motorizzato
Dimensione: 600 m²
alsistem.com
Progetto: Nuria Nature Resort
XYZ[\]on: Roma (Italy)
Prodotto: F1-400mm, F1-210mm, F1-sliding (scorrevole)
Dimensione: 4700 m²
alsistem.com
MNOPQSTUVW
JK
alsistem.com
^^
_`abdefghi
Progetto: Centro Residenziale
jklmnoon: Cosenza (Italy)
Prodotto: F1-150mm Scorrevole
Dimensione: 530 m²
FRANGISOLE F1
Progetto: Ergo Assicurazioni
|}~€on: Milano (Italy)
Prodotto: F1-400mm + F1-150mmmotorizzato con controllo BAS
Dimensione: 1300 m²
FRANGISOLE F1
alsistem.com
rstuvwxyz{
pq
alsistem.com
‚ƒ
„…†‡ˆ‰Š‹Œ
Progetto: Uffici Lavaal
Ž‘’“on: Teramo (Italy)
Prodotto: F1-210mm motorizzato con controllo BAS
Dimensione: 560 m²
FRANGISOLE F1
Progetto: Libreria Municipale
¡¢£¤¥on: Porto (Portogallo)
Prodotto: F1-210mm, motorizzato
Dimensione: 780 m²
FRANGISOLE F1
alsistem.com
–—˜™š›œžŸ
”•
alsistem.com
¨
¦§
FRANGISOLE
Progetto: Terza Università
©ª«¬­®on: Roma (Italy)
Prodotto: F1-210mm motorizzato con controllo BAS
Dimensione: 1200 m²
FRANGISOLE F1
Progetto: SELTA spa
²³´µ¶·on: Tortoreto (Italy)
Prodotto: F1-210mm, motorizzato
Dimensione: 700 m²
FRANGISOLE F1
alsistem.com
FRANGISOLE
±
¯°
alsistem.com
¸¹
º»¼½¾¿ÀÁÂÃ
Progetto: Arce Hospital
ÄÅÆÇÈÉon: Arce (Italy)
Prodotto: F1-400mm motorizzato
Dimensione: 310 m²
FRANGISOLE F1
Progetto: Social Housing
Ö×ØÙÚÛon: Salerno (Italy)
Prodotto: Frangisole scorrevole F1-210mm
Dimensione: 890 m²
alsistem.com
Particolare del Sistema Safety-Block studiato per
prevenire la caduta del modulo contro gli urti.
FRANGISOLE F1
ÌÍÎÏÐÑÒÓÔÕ
ÊË
ÜÝ
êë ìíîïðñ òóí ôï õö÷ôíððí
PERGOLA BIOCLIMATICA
àáâãâäåæçèéæ
Þß
alsistem.com
Pé
la nostra pergola e non la classica tenda ?
Le pergole Bioclimatiche sono la perfetta soluzione per arredare il tuo patio, per ampliare i tuoi spazi ricettivi nella tua attività, per vivere il tuo roof
garden in tutte le stagioni e per creare il tuo giardino d’inverno .
Il design innovativo delle forme abbinato alla estrema versatilità delle strutture modulabili e realizzabili su misura,
aiutano la tua creatività
nell’arredare i tuoi spazi ed aumentare i volumi abitativi.
Le lamelle orientabili regolano la luce, creano una ventilazione naturale e proteggono dalla pioggia, neve e vento.
Protezione
Protegge dagli UV coprendo ermeticamente in caso di pioggia, vento o neve
Ventilazione
Produce una ventilazione naturale attiva eliminando l’effetto serra dei tendaggi
Save Energy
Risparmia energia elettrica orientando le lamelle e gestendo le temperature
Luminosità
Regola la luminosità con il movimento delle lamelle gestendo la luce naturale e conservando
øù
úûüýþÿF gli spazi ombreggiati
FRANGISOLE F1
N alsistem.com
DETRAZIONE
FISCALE
65%
- Motore occultato nella struttura, maggior design e minor manutenzione.
- Nessuna movimentazione a vista, nessun rischio di rottura.
- Lamelle a tenuta all’acqua al 100% con guarnizione in gomma.
- Raccolta acque integrata alla struttura portante, assenza di canali ed appendici di scolo.
- Sezione lamella da 210mm, miglior selezione di luce naturale e maggior ventilazione.
- Struttura interamente fornita in kit di montaggio, nessuna lavorazione da effettuare ed il montaggio avviene in 90
posa in opera.
minuti, abbattimento costi di
- Detrazione fiscale del 65%, risparmi il 65% sui costi della pergola e della posa in opera.
- Nessuna concessione edilizia ed assenza di tasse aggiuntive.
FRANGISOLE F1
33
alsistem.com
A(()*sori
ed optionals
Le pergole Bioclimatiche della Studio 1 prevedono :
- +,./0 122 45,5/6 789 5 :;6.</0 =0/>5;?,6@@?.0
- Centralina meteo
- Illuminazione LED in RGB con cambio di colori
- Tende e vetrate per chiusura ermetica laterale
- Lampade ad infrarossi riscaldanti
- Serigrafia o adesivi con logo
sonalizzato
!"#$%&'
per-
FRANGISOLE F1
SQRuzioni
tecniche e certificazioni
alsistem.com
Pergola a lamelle orientabili in alluminio su struttura
tubolare in alluminio o legno.
1. Lamelle Water proof al100% con guarnizione in
gomma
2. Kit di montaggio semplice e veloce
3. Raccolta acque integrata alla struttura portante
- Brevetto internazionale
- Moduli realizzabili su misura ed
grabili su strutture già esistenti
inte-
- Alluminio estruso 6060
- Viteria in acciaio inox
- Resistenza al carico certificata per 180 km/h
- 8 anni di garanzia sulla struttura
- 4 anni di garanzia per parti meccaniche
FRANGISOLE F1
DEGHIJKLMO
BC
TU
IL Design che ti protegge
VENEZIANA DA ESTERNO
aXYZY[\]^com
VW
alsistem.com
FRANGISOLE F1
lmnella: 80 mm
Veneziana da esterno
Descrizione di capitolato :
Veneziana da esterno con lamella da 80mm.
UNO
Caratteristiche modulo:
Tende esterne a lamelle impacchettabili modello 80 mm. Le tende sono formate da un cassonetto in acciaio zincato da 57 mm al cui interno è collocato il meccanismo di orientamento e il meccanismo di sollevamento tramite nastro piatto resistente agli ultravioletti. Il meccanismo può essere azionato
tramite asta che aziona un arganello o tramite motore a 230 volt 50 HZ quadro di potenza adeguata con finecorsa regolabile marchiato CE Ip44 e
garantito cinque anni. Le lamelle sono in alluminio formato a rulli con guarnizione sull’orlo per una migliore chiusura, le lamelle da 80 mm di forma
a “C” sono distanziate da una fettuccia in kevlar fissata ad ogni lamella, le lamelle sono guidate da un perno collocato alternativamente a destra o a
sinistra che entra nella guida laterale a “C”. Le guide alterali sono in alluminio estruso è possono essere a fissaggio in nicchia o a fissaggio frontale
tramite squadrette di diversa lunghezza. La tenda è completata con un terminale in estruso di alluminio. Le tende sono coperte da garanzia per due
anni. In condizioni normali le tende resistono a venti sino a 40 km/h.
Resistenza al carico in classe 7 secondo la normativa UNI EN 16359.
_`
bcdefghijk
FRANGISOLE F1
FRANGISOLE F1
{|}ella: 80 mm
Veneziana da esterno
alsistem.com
64
80
80
Esterno
Outside
70
MIN. 120
* MISURE IN MM
FRANGISOLE F1
qrstuvwxyz
op
alsistem.com
~
€‚ƒ„…†‡ˆ‰
Š‹Œ‹ŽŒ  ‹‘’‹“ŒŽ
FRANGISOLE F1
¡¢¡£¤¥¢¥ ¦¥ ¡§¨¡©¢¤
Connessione per lorientamento
delle lamelle incremento significativo
per la durata della veneziana
alsistem.com
Cassonetto ( in acciaio
zincato o in alluminio ) –
rivolto verso il basso, questa
posizione previene l’accumulo
di sporco e facilita la
manutenzione
Connettore per
l’orientamento delle lamellein acciaio, incremento
significativo per la durata della
veneziana
Cassonetto – acciaio
Perno in Nylon – duro e
resistente, nessun rivetto sulla
lamella, facile da sostituire-in
colore grigio o nero
Foro arrotondato per il nastro
d’impacchettamento –
previene il danneggiamento e
l’usura del nastro ed aumenta la
durata del prodotto
Guide a scomparsa – creano
un design integrato ed uniforme
quando le guide sono inserite
nella facciata
FRANGISOLE F1
Cassonetto – alluminio
Foro arrotondato per il cavo –
elimina il danneggiamento del
cavo
Guida con cavo in acciaio –
rivestito in plastica aumenta la
durata e la resistenza della
veneziana
Staffa con dado di tensione
–—˜™š›œžŸ
”•
¶·¸¹ºè
alsistem.com
la nostra veneziana
e non il classico avvolgibile?
Le Veneziane da esterno
»¼½¼ il miglior strumento di protezione solare dove il design architettonico prevede una ricercatezza nelle forme con ingombri minimi e non invasivi. Le
veneziane da esterno sono orientabili in qualunque gradazione ed impachettabili in qualunque posizione, questo rende i nostri prodotti più funzionali
rispetto ad un avvolgibile che può solamente essere avvolto in un cassonetto di grande ingombro. Le lamelle sono disponibili in diverse forme per
soddisfare tutte le esigenze di design, le guide laterali possono essere in alluminio con guarnizione antirumore o su cavi in acciaio rivestiti in plastica.
L’installazione è semplice e veloce poiché il prodotto viene fornito completo in kit di montaggio.
Save Energy
Risparmia energia elettrica orientando le lamelle e gestendo le temperature
Luminosità
Regola la luminosità con il movimento delle lamelle gestendo la luce naturale e conservando
ª«
¬­®¯°±²³´µ
gli spazi ombreggiati
FRANGISOLE F1
ÊËÌÍÎÍÏËÐ ÎÐÑÒÎÎÒ Ò ÓÐÔÕÒÎÎÐ ÓÍÎÍÔË
Veneziana Z-90
Novità - Veneziana S-90
Ö×Ø×ÙÚÛØÛ ÜÝØ ÞÛß×ÞÞÛ Û àÝáßÛ âÚ ã
da 90mm,ideale per soluzioni dove
non si ha molto spazio per impacchettamento e per una maggiore
chiusura pari al 90%.
FRANGISOLE F1
alsistem.com
Veneziana C-80
Veneziana F-80
Ö×Ø×ÙÚÛØÛ ÜÝØ ÞÛß×ÞÞÛ Û àÝáßÛ âÚ
Ö×Ø×ÙÚÛØÛ ÜÝØ ÞÛß×ÞÞÛ Û àÝáßÛ âÚ ä
Ö×Ø×ÙÚÛØÛ ÜÝØ ÞÛß×ÞÞÛ Û àÝáßÛ âÚ ä
S da 90mm, il particolare design
ad S che richiama le forme di un
classico avvolgibile è ideale per ristrutturazioni e per nuove costruzioni
sia classiche che moderne.
da 80mm, la soluzione più utilizzata
per qualunque tipo di architettura.
da 80mm, la particolarità di questa
lamella è l’assenza di bordature
laterali che la rendono FLAT ed
è studiata per avere il minimo
ingombro quando è totalmente
impachettata.
ÀÁÂÃÄÅÆÇÈÉ
¾¿
îïðñòficazione
EPD della seie NEO
alsistem.com
CERTIFICAZIONE EPD® per le serie NEO
v
37,2%
27%
37%
36,9%
7,81
8,10
7,78
7,80
åå
æçèéêë ìí ëë
