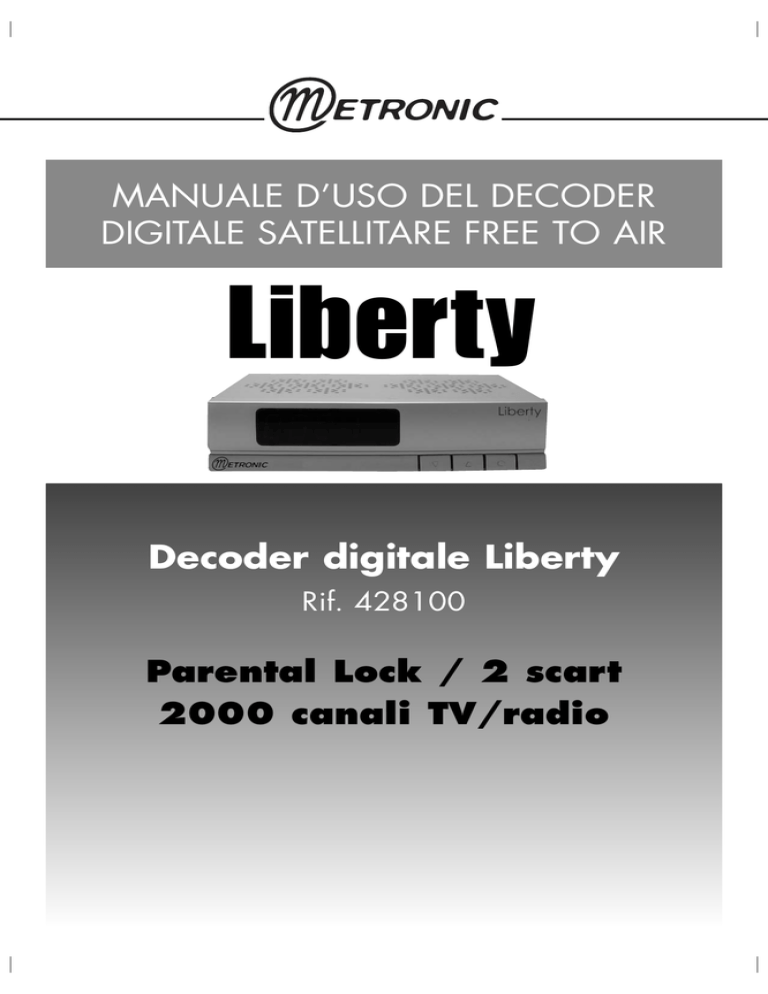

MANUALE D’USO DEL DECODER
DIGITALE SATELLITARE FREE TO AIR
Liberty
Decoder digitale Liberty
Rif. 428100
Parental Lock / 2 scart
2000 canali TV/radio
DA LEGGERE ATTENTAMENTE
L’interno del decoder Liberty contiene dei componenti soggetti ad alta tensione: NON
APRIRE MAI l’apparecchio anche dopo averlo scollegato dalla rete elettrica. Solitamente, gli
apparecchi audio/video non hanno messa a terra: potete quindi risentire delle scariche elettriche (non pericolose) se toccate contemporaneamente due apparecchi (o un apparecchio e il
cavo d’antenna). Vi consigliamo di collegare gli apparecchi alla rete elettrica dopo aver realizzato tutti gli altri collegamenti.
Per pulire il vostro decoder o il telecomando non usare nè solventi nè detergenti. E’ consigliato l’utilizzo di uno straccio asciutto o leggermente umido per togliere la polvere.
Secondo i requisiti della norma EN 60065, prestare particolare attenzione alla seguente guida
di sicurezza.
Non ostruire le aperture per la ventilazione con oggetti come giornali, vestiti, tende ecc..
Lasciare uno spazio di circa 5cm intorno all’apparecchio per consentire una corretta ventilazione. Non posizionare l’apparecchio vicino a oggetti infiammabili come candele accese. Per
ridurre il rischio di fuoco o scossa elettrica, non esporre l’apparecchio a gocce o schizzi di alcun
liquido e assicurarsi che nessun oggetto contenente liquido, come bicchieri e vasi, siano posizionati sull’apparecchio. Per rispettare l’ambiente, la batteria non va abbandonata: ne’ lungo
le strade, ne’ dentro i cassonetti per i normali rifiuti solidi urbani. La batteria va posta negli
appositi siti messi a disposizione dai Comuni o nei contenitori che gli operatori della Grande
Distribuzione Organizzata mettono a disposizione presso i loro punti vendita (applicabile soltanto se il prodotto è venduto con batterie).
Il telecomando necessita due pile AAA 1.5 V. Rispettate la polarità indicata. Per rispetto
dell’ambiente e per legge, non buttare mai le pile usate nella spazzatura.
L’installazione e l’uso del decoder si basa su dei programmi pre-programmati. In caso di
problema per un canale, conviene riferirsi ad una rivista specializzata per sapere se tale canale
emette in chiaro. Per informazione, gli operatori cambiano spesso le caratteristiche dei canali
senza preavviso.
Se avete un solo tuner satellitare, non potete guardare un canale satellitare diverso da quello
che state registrando. Perciò Vi consigliamo di tenere l’antenna da tetto.
Il decoder si programma usando i menu. Per facilitare la lettura del presente manuale, presenteremo l’accesso ai menu sotto questa forma:
MENU / menu / sotto menu
Ad esempio, quando leggerete :
- Premere MENU / Installazione / Impostazioni antenna
Significa:
- Premere il tasto MENU del telecomando per accedere al menu principale.
- Premere il tasto 4 per selezionare il menu Installazione.
- Premere il tasto OK per convalidare.
- Premere il tasto 6 per selezionare il menu Impostazioni antenna.
- Premere OK per convalidare.
Noterete che le parole in grassetto corrispondono alle parole dei menu del decoder.
1
Sommario
1-
Installazione ...................................................................................................... pagina 3
Consigli per l’installazione
Installare una parabola fissa su un satellite
Installazione di un LNB Monoblocco per Astra / Hotbird.
Collegamento del decoder su una parabola già puntata su un satellite
Collegamento su un impianto Dual Feed (2 satelliti) Astra 19,2° + HotBird già orientato e puntato
2
3
4
5
-
Descrizione del telecomando ............................................................................. pagina 8
Descrizione del decoder Liberty ........................................................................ pagina 9
Utilizzo quotidiano ............................................................................................. pagina 9
Aggiungere dei canali ...................................................................................... pagina 10
Ricerca Manuale : ricerca di un canale in particolare.
Ricerca automatica dei canali: ricercare TUTTI i canali di un satellite.
Aggiungere / Cancellare / Modificare un transponder.
Ricerca di un canale particolare (PID).
Aggiungere un satellite.
6 - Modificare / Organizzare i canali ..................................................................... pagina 12
7 - Regolazioni varie ............................................................................................. pagina 14
Scelta della lingua.
Regolazione della SCART TV.
Regolazione dell’ora.
Programmazione delle registrazioni.
Cambiare la Password e bloccare l’accesso ai menu.
Reinizializzazione del decoder (RESET).
8 - Utilizzo con un videoregistratore ..................................................................... pagina 15
9 - In caso di problemi .......................................................................................... pagina 15
Condizioni di garanzia ..................................................................................... pagina 16
Elenco dei canali ............................................................................................. pagina 17
2
1
INSTALLAZIONE
CONSIGLI PER L’INSTALLAZIONE
A
Montaggio della parabola:
Dovete scegliere un posto orientato verso sud senza ostacolo. Il fissaggio deve essere stabile e verticale.
d > H x 1,5
• In caso d’ostacolo, rispettare le regole di distanza
(vedi schema a lato).
• Il foglio di montaggio della parabola si trova a
pag. 21.
Fissaggio ed assemblaggio: manipolare la parabola
con cautela perché il bordo può essere tagliente.
SU
D
H
d
Fig. 1
Elementi necessari: vedere schema:
B
1 - Parabola
2 - Viti / Fissaggio
3 - Braccio offset
4 - LNB universale
5 - Ventosa o altro tipo di fissaggio
6 - Decoder Liberty
7 - TV PAL / SECAM
8 - Cavo Scart 21 pin collegati
9 - Spine F
10 - Cavo speciale satellitare
1
7
4
2
8
3
9
6
5
9
10
Fig. 2
3
C
Montaggio delle spine sul cavo
La spina deve essere avvitata sul nastro d’alluminio.
ATTENZIONE: non ci deve essere un filo del cavo in contatto con l’anima
centrale. Una volta finito l’impianto, conviene rendere stagna la connessione,
usando la pasta d’isolamento Metronic (Cod 450000) o del gel silicone.
Fig. 3
5 mm
D
8 mm
Montaggio del Lnb: vedere schema
LNB deve essere posizionato verticalmente.
Vedere schema D2 (il cavo esce verticalmente).
Mai togliere il cappuccio di protezione.
E
Canali e satelliti pre-programmati
Il decoder Liberty è già programmato per i principali satelliti in Europa. Alcuni satelliti richiedono
una parabola di diametro superiore ad un metro: non potete quindi riceverli con una parabola di
diametro inferiore anche se tale satellite compare nell’elenco dei canali preprogrammati. Questi
canali Vi serviranno per puntare la parabola verso il satellite che desiderate vedere.
La tabella 1 dà il canale di riferimento che utilizzerete per puntare la parabola.
n°
1
2
3
Nome
Astra 19
Hot Bird
Astra 28
Posizione
19,2°E
13°E
28,2°E
N°
Nome
570
339
670
Parametri (freq/SR/pol)
TV 5 EUROPE
ZDF
SKY NEWS
12610 / 22000 / V
11054 / 27500 / H
12206 / 27500 / V
Tabella 1: canali di riferimento
IMPORTANTE:
• La tabella 1 non fa figurare i satelliti che non emettono (o poco) canali gratuiti.
• I canali di riferimento sono stati convalidati al momento della redazione del manuale. Non possiamo assicurarvi della loro perennità. In caso di problema per la ricerca di un satellite, conviene
procurarsi una rivista per verificare che il canale emette sempre in chiaro.
• Per il puntamento dovete imperativamente sapere quale satellite desiderate ricevere.
Attenzione
La parabola in dotazione ( 㱵 40cm) non avrà la stessa resa di una parabola con diametro
superiore: alcuni satelliti e/o frequenze potrebbero richiedere l’impiego di parabole di
㱵 80/120cm.
4
INSTALLARE UNA PARABOLA FISSA SU UN SATELLITE
Leggete i consigli d’installazione e particolarmente il paragrafo B.
A
Collegamenti
Scollegare il decoder dalla rete elettrica e collegare il decoder (ingresso LNB IN) al LNB (che sta
sul braccio della parabola). Collegare il televisore alla presa SCART TV del decoder. Accendere il
televisore, collegare il decoder alla rete elettrica.
Premere
sul telecomando: il decoder commuterà dalla modalità stand-by alla modalità ON e il
display mostrerà il numero del canale su cui è attualmente sintonizzato.
Se il televisore non visualizza uno schermo nero con la scritta NESSUN SEGNALE, verificare il cavo
scart e/o forzare il modo AV o EXT del vostro televisore (vedere manuale d’uso del televisore).
B
Puntamento della parabola
Individuare nella tabella 1 (pag. 4) il numero del canale di riferimento del satellite che volete vedere.
(ad esempio: 339= ZDF per HotBird). Digitare il numero sul telecomando.
Premere il tasto INFO del telecomando per far comparire gli indicatori di qualità e intensità del
segnale. Questi indicatori indicano normalmente 0%: il puntamento della parabola consiste nel
massimizzare sia la qualità che l’intensità del segnale.
Il puntamento:
E’ un’operazione facile se si procede con metodo.
1) Verificare le connessioni del cavo sat: una connessione non curata non permetterà mai al
segnale di arrivare.
2) Mettere la parabola a circa 20° di inclinazione (posizione solamente indicativa presa come
punto di partenza per la ricerca).
3) Orientare la parabola verso SUD (usare la bussola in dotazione).
4) Girare LENTAMENTE la parabola da destra verso sinistra. E’ normale che non si veda
niente. Tornare sulla posizione SUD.
5) Alzare di 2° la parabola (da 20° a 22°) e girare LENTAMENTE la parabola da destra verso
sinistra.
Procedere così per passi da 2 gradi fino ad ottenere il massimo del segnale e che si visualizzi il
canale. Se l’indicatore aumenta ma non compare nessuna immagine, vuol dire che siete su un altro
satellite. Ripristinare la procedura di puntamento.
C
Regolazione della contro polarizzazione
Fare girare l’LNB nel suo supporto in senso orario di qualche grado per far aumentare il livello di
segnale. Se diminuisce il segnale giratela nell’altro senso. Stringete i dadi.
L’installazione è finita. Premere una volta su EXIT per lasciare tutti i menu.
Potete adesso guardare tutti i canali del satellite sul quale è puntata la parabola.
5
INSTALLAZIONE DI UN LNB MONOBLOCCO PER ASTRA /
HOTBIRD (USO DEL DECODER CON UNA PARABOLA DI 㱵 ≥ 80CM)
A
Installazione di un LNB Monoblocco per Astra / Hotbird
Se il decoder ha i valori di fabbrica (non avete modificato nessun valore nei menu) o avete appena fatto un reset del decoder,
non dovete modificare niente per installare LNB monoblocco.
Installare il monoblocco come spiegato sullo schema di fianco
ed orientare la parabola su Hotbird come spiegato al paragrafo
precedente…
10°
Programmazione (nel caso in cui abbiate modificato il menu
oppure non siete sicuri delle impostazioni correnti):
Successivamente modificare i valori dei parametri della parabola nel menu come segue:
- Premere MENU / Installazione / Impostazioni antenna.
Fig. 4
- Posizionarsi sulla riga Satellite e selezionare Horbird usando i tasti 34.
- Sulla riga Tipo lnb selezionare Universal usando i tasti 34.
- Verificare che la riga DiSEqC indichi 1.0.
- Verificare che la riga Ingresso Commut indichi 1/2.
- Posizionarsi sulla riga Satellite e selezionare Astra 19 usando i tasti 34.
- Sulla riga Tipo lnb selezionare Universal usando i tasti 34.
- Verificare che la riga DiSEqC indichi 1.0.
- Verificare che la riga Ingresso Commut indichi 2/2.
- EXIT per lasciare i menu.
Controlli da eseguire:
- Verificare di ricevere i canali preprogrammati di Hotbird e di Astra 19°.
- Se necessario, raffinare il puntamento per ricevere correttamente i 2 satelliti.
Attenzione: alcuni LNB monoblocco hanno il comando invertito. Può essere necessario scegliere
2/2 per Hotbird e 1/2 per Astra.
B
Installazione di un commutatore
Se installate 2 o più parabole, dovete collegare tutti gli LNB ad un commutatore per far scendere
uno solo cavo. Installare ed orientare ogni parabola come se fossero singole, collegando direttamente LNB di ogni parabola all’ingresso LNB del decoder.
Una volta installate ed orientate le parabole, modificare la programmazione del decoder prendendo
come esempio la programmazione relativa all’installazione di un LNB monoblocco (vedi paragrafo
A/programmare).
In questo modo si potrà associare correttamente ogni satellite con il relativo ingresso del commutatore.
6
COLLEGAMENTO DEL DECODER SU UNA PARABOLA GIA’
PUNTATA SU UN SATELLITE
Scollegare il decoder dalla rete elettrica e collegarlo al LNB (ingresso LNB IN). Collegare il televisore alla
presa SCART TV del decoder. Accendere il televisore, collegare il decoder alla rete elettrica: premere
sul
telecomando: il decoder commuterà dalla modalità stand-by alla modalità ON e il display mostrerà il numero
del canale su cui è attualmente sintonizzato. Se i collegamenti ed il puntamento sono stati effettuati correttamente (vedi pag. 5) si potranno vedere i canali pre-programmati del satellite sul quale è puntata la parabola.
COLLEGAMENTO SU UN IMPIANTO DUAL FEED (2 SATELLITI)
ASTRA 19,2° + HOT BIRD GIÀ ORIENTATO E PUNTATO
Collegare i cavi come spiegato sulle figure qui sotto (figura 5). Per programmare il decoder ripotarsi alla
pag. 6, paragrafo A.
ATTENZIONE : non dovete toccare le regolazioni della parabola né il commutatore. Dovete soltanto programmare
il decoder.
Fig. 5
Commutatore
DiSEqC o TONE BURST
Cavo coassiale
Cavo scart
7
2
DESCRIZIONE DEL TELECOMANDO
17
20
9
2
1 Tastiera numerica. In uso normale vi permette di digitare il
numero del canale che volete vedere.
Nei menu vi permette di inserire valori numerici.
10
2 Tasto ON/OFF.
3 Tasto Menu. Permette di entrare / uscire nei menu.
19
4 Tasti3VOL4. Permette di regolare l’audio. Nei menu permettono di
8
7
scegliere tra diversi parametri.
5 Tasti5CH6per cambiare canale. Nei menu permettono di andare
3
su e giù.
6 Tasto OK. Permette di convalidare all’interno dei menu.
4
7 Tasto EXIT per tornare al menu precedente.
8 Tasto EPG (guida elettronica ai programmi). Mostra dei dettagli
sulla trasmissione in corso o sulle successive (quando sono trasmesse dagli operatori). Premere OK per selezionare il canale o la
trasmissione che volete vedere.
22
21
18
16
11
5
6
5
12
13
1
9 Tasto Zoom: Permette di ingrandire fino a 16X una parte dello
schermo (a scelta).
10 Tasto LIST: mostra la lista dei canali dei vari satelliti.
15
11 Tasto MUTE: per togliere l’audio.
14
12 Tasto FAV: per accedere ai canali favoriti.
13 Tasto RECALL: per tornare al canale visualizzato in precedenza.
14 Tasto PAUSE: per fermare l’immagine
15 Tasto INFO: visualizza le informazioni sul canale selezionato, visua-
lizza i parametri tecnici del canale in corso. Vi consente anche di
vedere la qualità di ricezione del canale in corso.
16 Tasto M/P: permette di visualizzare contemporaneamente i canali
posti in memoria vicini a quello che si sta attualmente visualizzando.
17 Tasto TV/SAT: per passare dalla visione dei canali del decoder a quella dei canali terrestri. Potete quindi
guardare i canali “terrestri”, mentre registrate una trasmissione satellitare.
18 Tasto TEXT: per disattivare il televideo.
19 Tasto AUDIO: per passare dalla modalità normale (stereo) alla modalità mono-destro o mono-sinistro e sce-
gliere la lingua di ascolto nel caso in cui l’emittente trasmetta in multilingua.
20 Tasto TV/RADIO: per commutare dal modo TV al modo radio e viceversa.
21 Tasto TIMER: per entrare direttamente nelle impostazioni del Timer di accensione e spegnimento programmato.
22 Tasti P+ / P-: permettono di saltare alla pagina successiva/precedente negli elenchi lunghi.
8
3
DESCRIZIONE DEL DECODER LIBERTY
A
D
E
B
C
F
G
H
I
J
A
B
C
D
E
F
G
H
I
J
4
Display a 4 cifre con modalità orologio.
Pulsante ON/OFF.
Pulsanti 56 per cambiare canale.
Ingresso LNB IN per collegare il decoder alla parabola.
Uscita IF OUT per collegare un altro decoder.
Presa SCART VCR per collegamento al videoregistratore. Quando guardate una cas
setta il videoregistratore prende la precedenza sul decoder.
Uscita SCART TV per collegare il decoder alla TV.
Connettore RS232 per assistenza tecnica.
Alimentazione elettrica.
Uscite RCA (audio).
UTILIZZO QUOTIDIANO
In utilizzo normale usare solo i seguenti tasti:
- Tasti 3VOL4 per regolare l’audio.
- Tasti 5CH 6 per cambiare canale.
- Tasto MUTE per togliere l’audio.
- Tastiera numerica per inserire il numero di un canale.
- Tasto EPG per accedere alla guida dei programmi.
- Tasto OK per accedere all’elenco dei canali.
9
5
A
AGGIUNGERE DEI CANALI
Ricerca Manuale : ricerca di un canale in particolare.
Un canale è emesso da un trasponder (TP). Un transponder è un gruppo di canali che ha 4 parametri:
- Frequenza (ad esempio 12551 MHz)
- Polarità (ad esempio verticale)
- Il symbol rate (SR, esempio 22500)
- Il satellite che emette (ad esempio Astra)
Troverete tutti questi parametri nelle riviste specializzate che propongono un aggiornamento mensile oppure sul sito www.lyngsat.com.
- Premere MENU / Installazione / Ricerca Manuale.
- Sulla riga Satellite, premere OK per visualizzare l’elenco dei satelliti.
- Usando i tasti 56 selezionare il satellite che trasmette il canale desiderato. Convalidare
premendo OK.
- Sulla riga Elenco TP, premere OK per visualizzare l’elenco delle frequenze in memoria
(transponder).
- Usando i tasti 56, selezionare la frequenza di trasmissione del canale desiderato. Se la frequenza non compare dovrà essere aggiunta (come spiegato al paragrafo C a pagina 11).
- I valori Symbol rate e Polarizzazione verranno modificati automaticamente (in caso fosse
necessario è possibile inserire il valore manualmente).
- Verificare che gli indicatori a barre di qualità e di intensità del segnale siano superiori al 50%
(a volte basta solamente che le 2 barre non siano grigie. Barra Grigia = Assenza di segnale).
Se così non fosse, significa che i parametri del trasponder (della frequenza) o le proprietà
del LNB non sono corretti oppure che la parabola non sia puntata sul satellite giusto.
- Sulla riga Modo di Scansione, scegliere FREE, usando i tasti 34.
Nota: LIBERTY può ricevere solamente i canali digitali gratuiti (FTA), ma alcuni canali pur
essendo gratuiti (Mediaset ad esempio) sono trasmessi dall’operatore come a pagamento.
Per aggiungere un canale di questo genere, sulla riga Modo di Scansione scegliere Tutto.
- Spostarsi con il tasto6 su Ricerca e premere OK.
- La finestra Ricerca Manuale si apre e compare la lista Canali Trovati, quindi il decoder
torna nel menu Ricerca Manuale. Premere 2 volte EXIT per uscire dai menu.
B
Ricerca automatica dei canali: ricercare TUTTI i canali di un satellite.
- Premere MENU / Installazione / Ricerca Automatica
- Sulla riga Satellite, premere il tasto OK per visualizzare l’elenco dei satelliti.
- Usando i tasti 56 selezionare il satellite sul quale vi interessa lanciare una ricerca. Premere OK.
- Sulla riga Modo di Scansione, scegliere FREE usando i tasti 34.
Nota: LIBERTY può ricevere solamente i canali digitali gratuiti (FTA), ma alcuni canali pur
essendo gratuiti (Mediaset ad esempio) sono trasmessi dall’operatore come a pagamento.
Per aggiungere un canale di questo genere, sulla riga Modo di Scansione scegliere Tutto.
- Spostarsi con il tasto6 su Ricerca e premere OK.
- La finestra Ricerca Automatica si apre e compare la lista Canali Trovati, quindi il decoder
torna nel menu Ricerca Automatica. Premere 2 volte EXIT per uscire dai menu.
Nota: la ricerca automatica fa lo scanning dei canali sull’insieme dei trasponder in memoria
per questo satellite. Se un canale non è stato trovato e siete sicuri che esiste, probabilmente
dovete aggiornare l’elenco dei trasponder (vedere paragrafo successivo).
10
C
Aggiungere / Cancellare / Modificare un transponder.
Per modificare un transponder:
- Premere MENU / Installazione / Ricerca Manuale.
- Scegliere il satellite sulla prima riga usando i tasti 56.
- Sulla riga Elenco TP, scegliere il transponder da modificare.
- Cambiare i valori di: frequenza, Symbol rate e polarizzazione nelle relative righe.
- Premere EXIT per salvare i dati ed uscire dalla pagina di modifica.
Per cancellare un trasponder
- Premere MENU / Installazione / Ricerca Manuale.
- Usando i tasti 56 selezionare il trasponder da cancellare e premere il tasto 2 sul telecomando.
- Confermare scegliendo Sì.
Per aggiungere un trasponder
- Premere MENU / Installazione / Ricerca Manuale.
- Sulla riga Elenco TP premere il tasto 1 (Aggiungere).
- Sulla riga Frequenza TP digitare le 5 cifre della frequenza.
- Sulla riga Symbol Rate (SR) digitare le 5 cifre del Symbol Rate.
- Selezionare la polarità (H/V) usando i tasti 34.
- Premere Exit per uscire dall’elenco dei trasponder e salvare le modifiche.
D
Ricerca di un canale particolare (PID)
In alcuni casi (rari) le ricerche manuali o automatiche non trovano un canale che comuque
esiste.
Bisogna quindi fare una ricerca particolare inserendo i “PID”. Troverete i PID dei canali
nelle riviste specializzate (Eurosat ad esempio).
- Premere MENU / Organizzazione canali / Lista canali TV.
- Premere il tasto 5 (Modifica), immettere la password (0000 di default) e premere ancora il
tasto 5 (Creare).
- Sulla riga Satellite premere OK per visualizzare l’elenco dei satelliti in memoria, selezionare
il satellite e premere nuovamente OK.
- Sulla riga TP premere OK per visualizzare l’elenco dei transponder e le relative frequenze
(nel caso in cui la frequenza del transponder non sia presente nella lista vedere il paragrafo
C/ Creare un transponder), selezionare il transponder e premere nuovamente OK.
- Immettere i valori PID audio, PID video e PID pcr (se non conoscete il valore del pcr potete
mettere lo stesso valore del video).
- Salvare i dati immessi andando sulla relativa riga e premere OK.
- Premere EXIT per lasciare il menu.
E
Aggiungere un satellite.
Se il canale ricercato è emesso da un satellite che non è programmato, bisogna prima creare
il satellite.
- Premere MENU / Installazione / Impostazione Antenna.
- Premere 2 sulla riga Satellite per visualizzare la finestra di creazione satellite.
- Premere il tasto 1 del telecomando per dare un nome al satellite, compare una tastiera
alfanumerica: immettere il nome del satellite e convalidare scegliendo OK.
- Sulla riga TIPO LNB scegliere Universal e controllare che i valori riportati siano gli stessi
dell’lnb in uso.
- Completare tutte le altre voci a seconda del vostro tipo di impianto. Nel caso in cui non si
conoscano le specifiche dell’impianto utilizzare le seguenti impostazioni:
DiSEqC: DiSEqC 1.0,
Ingresso Commut: 1/2
Polarizzazione: H/V
- Premere EXIT e confermare con OK per salvare ed uscire. Successivamente dovrete
aggiungere i transponder necessari come indicato al paragrafo C a pagina 11.
11
6
MODIFICARE / ORGANIZZARE I CANALI
Potete spostare, cancellare, rinominare o bloccare un canale, che sia TV o radio.
Un canale bloccato necessita l’inserimento di una password per essere guardato. Potete anche
classificare i canali secondo alcuni criteri.
Per avere accesso a queste opzioni, scegliere MENU/Organizzazione Canali e selezionare tra:
Lista canali TV e Lista canali Radio a seconda del tipo di canale che volete Cancellare/Spostare/
Bloccare/Rinominare.
Prima di modificare un canale, lo potete pre-visualizzare selezionandolo usando i tasti 56 o P+ / P-.
In ogni momento potete:
A
Cancellare uno o più canali
- Selezionare con i tasti 56 o P+ / P- il canale da cancellare.
- Premere il tasto 5 e immettere la password (0000 in uscita di fabbrica).
- Premere il tasto 1, una croce compare a fianco del canale selezionato. E’ possibile selezionare altri canali.
- Una volta selezionati tutti i canali da cancellare, premere il tasto EXIT e confermare scegliendo Sì per uscire dal menu.
B
Cancellare tutti i canali
- Premere il tasto 5 e immettere la password (0000 in uscita di fabbrica).
- Premere il tasto 6 e confermare con OK.
- Confermare scegliendo Sì.
C
Spostare i canali
-
D
Usando i tasti 56 posizionarsi sul canale da spostare.
Premere il tasto 2.
Usando i tasti 56 posizionarsi sulla nuova posizione da assegnare al canale.
Potete procedere così con altri canali prima di lasciare il menu.
Una volta finita la vostra riorganizzazione, premere OK.
Quindi premere EXIT e confermare scegliendo Sì.
Rinominare un canale
- Premere il tasto 5 e immettere la password.
- Usando i tasti 56, posizionarsi sul canale da rinominare.
- Premere il tasto 4: compariranno le caratteristiche del canale.
- Posizionarsi sulla riga relativa al nome e premere OK, apparirà sullo schermo una tastiera alfanumerica.
- Quando avete completato le modifiche confermare posizionandosi sulla voce e premere OK sul
telecomando.
12
E
Bloccare un canale
Un canale bloccato richiederà la digitazione della Password per essere guardato.
- Premere il tasto 5 e dopo aver immesso il codice, posizionarsi sul canale da bloccare.
- Premere il tasto 3 sul canale selezionato compare un lucchetto.
- Potete bloccare così più canali prima di lasciare il menu.
- Una volta finita la vostra selezione, premere il pulsante OK. Confermare scegliendo Sì.
Alcuni canali benché trasmessi in chiaro sono comunque riservati ad un pubblico adulto. Vi consigliamo di bloccarli.
F
Ordinare i canali.
Premere il tasto 4, quindi:
- Selezionare il tipo di smistamento automatico per la lista canali.
- Premere OK per confermare e successivamente EXIT per lasciare il menu.
G
Canali favoriti
Potete gestire 8 liste di canali favoriti.
- Posizionarsi utilizzando i tasti 56 sul canale che volete mettere in una lista favoriti.
- Premere il tasto 6, apparirà l’elenco delle liste di canali Favoriti.
- Selezionare il tipo di lista favorita dove volete mettere il canale e premere OK.
- Procedere nello stesso modo per tutti gli altri canali che volete mettere nelle liste favorite.
- Premere OK per uscire e lasciare il menu.
13
7
A
REGOLAZIONI VARIE
Scelta della lingua
Per scegliere la lingua dei menu, andare nel MENU / Setup Sistema / Lingua.
- Selezionare la prima riga, quindi scegliere la lingua desiderata usando i tasti 34.
- Premere più volte il tasto EXIT per lasciare i menu.
Alcuni canali trasmettono in più lingue. Potete in questo menu scegliere la lingua secondaria alla
voce “audio principale” e “audio secondario”.
B
Regolazione della SCART TV
Nel MENU / Setup Sistema / Sistema TV potete regolare l’immagine che va al televisore tramite
la scart TV.
- Sulla riga Display lasciare Automatico.
- Sulla riga Aspetto scegliere 4:3 PanScan se avete un televisore normale, 16:9 se avete un televisore 16:9
C
Regolazione dell’ora
La regolazione oraria è necessaria se volete usare il timer (accensione programmata per registrare
un programma).
In MENU / Setup Sistema / Impostazioni Orologio e Timer potete regolare l’ora manualmente o
automaticamente. Per una regolazione automatica scegliere la riga Ora e regolare il fuso rispetto al
GMT sulla riga GMT Offset ( in Italia è di +1 ora d’inverno e + 2 ore d’estate).
Alcuni canali trasmettono un’ora sbagliata. Bisogna quindi regolare manualmente l’orario sistema.
Sulla riga Uso GMT selezionare “spento”, quindi regolate manualmente l’ora e la data.
D
Programmazione delle registrazioni
Si può programmare l’accensione e lo spegnimento automatici del decoder (per una registrazione
ad esempio).
Nel Menu/ Setup Sistema / Impostazioni Orologio e Timer, la voce Timer vi permette di programmare fino a 8 registrazioni.
- Sulla riga Tipo di evento, scegliere una volta per effettuare una registrazione unica.
Potete anche ripetere la registrazione ogni giorno, settimana, mese o anno.
- Sulla riga Canale di sveglia, premere il tasto OK per visualizzare l’elenco dei canali.
- Scegliere allora il canale da registrare. Convalidare con OK.
- Sulla riga Data di sveglia regolare la data dell’evento.
- Sulla riga Alle Ore, scegliere l’ora di inizio della registrazione.
- Sulla riga Durata, impostare la durata della registrazione.
- Premere il tasto Menu per registrare le impostazioni e tornare al menu principale.
14
E
Cambiare la password e bloccare l’accesso ai canali e/o ai menu.
1) Per bloccare dei canali, riferirsi al par. E a pag. 13. Per attivare questa funzione occorre prima
scegliere Sì sulla riga Blocco canale.
2) Per cambiare la password, procedere come segue:
- Premere MENU/ Setup Sistema / Blocco Genitori.
- Immettere la vecchia password, digitando le 4 cifre del codice corrente (0000 in uscita di fabbrica).
- Sulla riga Nuova password, digitare le 4 cifre del nuovo codice.
- Digitare di nuovo le 4 cifre del nuovo codice sulla riga Conferma password.
- Il nuovo codice è automaticamente salvato: tenetelo preziosamente.
3) Per bloccare l’accesso ai menu, scegliere Sì sulla riga Blocco menu.
F
Reinizializzazione del decoder (RESET)
Questa operazione azzera tutte le modifiche al decoder: ripristina i parametri del decoder come in
uscita da fabbrica.
Attenzione: tutte le modifiche che avrete portato al decoder verranno perse (nuovi canali,
canali favoriti…)
Per reinizializzare il decoder procedere come segue:
- Premere Menu/ Strumenti / Valori di default.
- Digitare la Password (0000 in uscita da fabbrica) ed aspettare.
8
UTILIZZO CON UN VIDEOREGISTRATORE
Collegare semplicemente il vostro VCR sulla presa SCART VCR del decoder. Per registrare il satellite, bisogna che il decoder sia acceso sul canale da registrare. Avviare la registrazione sul canale
AV del videoregistratore (0, AV , EXT….): vedere il manuale d’uso del VCR per la manipolazione
corretta.
Per vedere una videocassetta, lanciare semplicemente la lettura: Il videoregistratore avrà la priorità
sul decoder. Se non è il caso, premere il tasto TV/VCR del telecomando del vostro VCR.
9
IN CASO DI PROBLEMI
Lo schermo visualizza “ Nessun segnale”
Tre possibilità:
1- Il canale che volete vedere non esiste più oppure ha cambiato parametri (frequenza…). Consultate
una rivista specializzata per verificare i parametri.
2- Siete su un altro satellite che emette dei canali alla stessa frequenza del canale che volete guardare.
3- La parabola non è puntata e non riceve nessun segnale.
Su uno o più canali lo schermo rimane nero:
Il canale che volete guardare è probabilmente criptato.
Il decoder mi chiede una password per poter guardare un canale.
Digitare “0000” se non avete impostato nessuna password. Se ne avete impostata una
l’avete dimenticata dovete necessariamente fare il reset del decoder.
15
CONDIZIONI DI GARANZIA
ATTENZIONE:
La garanzia non è valida senza lo scontrino fiscale o la fattura di acquisto.
CLAUSOLE DI GARANZIA
1- L’ apparecchio è garantito per dodici mesi – salvo estensione- dalla data di acquisto contro difetti
di materiale e di fabbricazione.
2- Sono escluse dalla garanzia le parti estetiche, le batterie, le manopole, le parti asportabili soggette ad usura, i danni provocati da incuria, uso, installazione errata o impropria non conforme alle
avvertenze riportate sul libretto di istruzioni o comunque causati da fenomeni estranei al normale
funzionamento dell’ apparecchio.
3- La garanzia decade qualora l’apparecchio sia stato manomesso o riparato da personale non
autorizzato.
4- L’ apparecchio dovrà essere fatto riparare solo presso un Centro Assistenza LOMIT.
Le spese e i rischi del trasporto sono a carico dell’ acquirente.
5- Per garanzia si intende la sosti tuzione o la riparazi one dei componenti riconosciuti difettosi di
fabbricazione, compresa la manodopera necessaria.
6- A discrezione della LOMIT potrà essere sostituita l’ intera apparecchiatura con lo stesso modello
o prodotto alternativo, senza che ciò costituisca prolungamento della garanzia.
7- E’ escluso il risarcimento di danni diretti o indiretti di qualsiasi natura a persone o cose per l’uso
o la sospensione d’uso dell’ apparecchio.
INFORMAZIONE AGLI UTENTI
ai sensi dell’art. 13 del Decreto Legislativo 25 Luglio 2005, n. 151 ˝Attuazione delle Direttive
2002/95/CE e 2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettriche e elettroniche, nonchè allo smaltimento dei rifiuti˝
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla fine della
propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto,
conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziale dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova
apparecchiatura di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per
l’avviso successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento
ambientale compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute
e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del
prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative di cui al D.Lgs.
n. 22/1997” (articolo 50 e seguenti del D.Lgs. n. 22/1997).
16
ELENCO DEI CANALI
No.
Nome
Hotbird 13° E
No.
44
Nome
No.
Telecolore
89
Nome
No.
Nome
BET NAHRAIN
132
EbS
Europlus
1
RAI1
45
Telegenova Sat2
90
BFM TV
133
2
RAI2
46
Telemarket
91
BK TV
134
EuroNews
3
RAI3
47
Tele A
92
BTV INPS
135
Fashion TV
4
Retequattro
48
Telegenova
93
Beur TV
136
GBR
5
Canale 5
49
Telepace
94
Best Shopping
137
GOD TV
6
Italia 1
50
Telefortune
95
138
GOD TV
7
RaiUtile
51
TV7 LOMBARDIA
Bloomberg Europeqa
139
Gospel Channel
8
RaiMed
52
VenetoSat
96
140
Greek Sat
9
RaiEdu 2
53
Videolook
Bloomberg German
141
HELLAS-HDTV
10
RaiSportSat
54
Calabria Channel
97
Bloomberg English
142
HOY Publishing
11
RaiNotizie24
55
123 Sat/69 xtv
98
Bulgaria TV
143
Homa
12
RaiEdu1
56
2M MAROC
99
CANALI SOHBET
TV
144
Holiday in Greece
13
RaiNettunoSat1
57
3 Channel
100
CCTV9
145
Hope Channel
101
CCTV9
146
Hope Channel 2
102
CEEITV
147
Holy God
103
CGN
148
IBB OS Download
8
104
CH 3 Arabic IBA T
149
105
CNL
IBB OS Download
9
106
CNES DEMO
150
107
Canal 24 Horas
IBBB VOA RFERL
Rad
108
Canal Algerie
151
109
Church Channel
IBBB VOA RFERL
Rad
110
Channel 1
152
111
Childers’s Channe
IBBB VOA RFERL
Rad
112
Channel 1 Russia
153
IBBB VOA RFERL
Rad
113
ComingSoon
154
114
ComingSoon
IBBB VOA RFERL
Rad
115
ComingSoon
155
116
DAS VIERTE
IBBB VOA RFERL
Rad
117
DAYSTAR
156
118
DC COM
IBBB VOA RFERL
Rad
119
DEMAIN
157
IBBB VOA RFERL
Rad
120
DIDAR TV
158
121
DV
IBBB VOA RFERL
Rad
122
DW-TV
159
123
DW-TV Feed
IBBB VOA RFERL
Rad
124
Direct 8
160
125
Dubai TV
IBBB VOA RFERL
Rad
126
Dubai Sports
161
IBBB VOA RFERL
Rad
127
DunaTV
162
128
EL SHAFAA
IBBB VOA RFERL
Rad
129
ERTSAT Europe
163
130
EURONEWS
FRANCE
IBBB VOA RFERL
Rad
164
IBBB VOA RFERL
Rad
14
RaiNettunoSat2
58
3ABN
15
Rai Doc-Futura
59
A3
16
Sportitalia
60
AL-AQARIYA
17
24ore.tv
61
AL FAYHAA TV
18
24ore.tv
62
AL ARABIYA
19
24ore.tv
63
ALKAWTHAR
20
MEDIOLANUM
64
AL-ALAM
21
Denaro TV
65
AL MAGHRIBIA
22
StarMarket
66
ANN
23
Camera Deputati
67
ARD «Das Erste»
24
Senato
68
ARTE
25
Cnale Italia
69
ARM 1
26
Cartomanzia
LOTTO
70
ARRABIA
71
ASTRO CENTER
TV
27
Cinque Stelle
28
E’TV EMILIA ROMAG
72
ASSADISSA
73
ATN Bangla
29
IT NEL MONDO
74
Abu Dhabi TV
30
LA9
75
A1 Hayat
31
MTV 5
76
A1 Jazeera Intern
32
Music Box Italia
77
A1 Maghribia
33
Napoli Nova
78
A1-Baghdadiyah
34
Nessuno TV
79
Anc1006
35
Nostradamus
80
Anc1003
36
Retecapri
81
Anc1004
37
Roma Uno
82
Anc1005
38
SAT2000
83
Arirane TV
39
Sardegna Uno
84
BANDIAGARA
40
T R Padre Pio
85
BBC World
41
TIZIANA SAT
86
BBC World
42
TV Moda
87
BBC World
43
Telenova
88
BETHEL TV
131
17
EWTN
ELENCO DEI CANALI
No.
Nome
No.
Nome
No.
Nome
No.
Nome
165
IBB TV Dedicated
208
Mediaset Premium
254
SHARQIYA
300
TVN Gra
166
IBB VOA RFREL
Rad
209
Miracle TV
255
SKY Prima File
301
TV ROMAINA
210
Mobila TV
256
SKY Prima File
302
TVE International
167
IBB TV Dedicated
211
Mohabat TV
257
SKY Assist
303
TVE International
168
INFINITY
212
Mohabat TV
258
SKY Calcio Info
304
TV7 Tunis
169
IPN TV
213
Music Box Russia
259
SKY On Air
305
TVM INTER + L
170
IORAA-ARABESQUE
214
Meteo Express
260
SKY On Air
306
TVM
215
N-Test
261
SKY On Air
307
TVM INTER
216
New TELEVISION
262
SKY On Air
308
Tapesh
217
NTD TV
263
SKY On Air
309
Tele5
218
NT1
264
SKY On Air
310
Test6
219
Nile News
265
SKY On Air
311
Test5
220
NileTV Intermati
266
SKY Play IT
312
The Word Network
221
Nova Promo
267
SKY Play IT
313
Thai Global Netwo
222
No Name
268
SKY TG 24
314
VIVA Polska
223
No Name
269
SKY Meteo24
315
VIVA Polska
224
Omid e Iran
270
SPIRIT CHANNEL
316
VIP.TV
225
PEN TV
271
Sama Dubai
317
VOX CH
226
PMC
272
Service 4
318
VOA TV 1 (HB1-8)
227
PODROZE
273
Service 5
319
228
PPlus
274
Service 6
VOA TV 100(HB14
229
PSV
275
SKY Assist
320
230
Presian TV
276
Smile of a Child
VOA TV 240(HB18
231
Planeta Sport
277
Sports test
321
VOA TV 241(HB12
232
Polonia 1
278
Studio Europa
322
233
Polsat 2
279
Studio Company
VOA TV 242(HB12
234
PrimaTv
280
Suryoyo Sat
323
235
ROJ
281
Super RTL CH
VOA TV 250(HB18
236
RTL Televesion
282
Syria Satellite C
324
237
RTL CH
283
TBN Espain
VOA TV 251(HB12
238
RTB
284
TBN EURO
325
VOA TV 252(HB12
239
RTL 2 CH
285
TBN ITALIA
326
240
RTPi
286
IBN RUSSIA
VOA Music Mix
260
241
RTR
287
TCT
327
242
RTL 102.5
288
TELESUD
VOA Music Mix
261
243
RTS SAT
289
TELIF
328
244
RTV Montenegro
290
TFJ
VOA Music Mix
262
245
Retired
291
TLA
329
246
Real Madrid TV
292
TRT-INT
VOA Music Mix
268
247
Rojhelat
293
TRSP
330
VOX Presian
TV29
331
VOX Presian
TV29
171
IRAN TV
172
IRINN
173
IRIB1 PER
174
IRIB1 ENG
175
IRIB2 PER
176
IRIB2 ENG
177
IRIB QURAN
178
ITV
179
Inspiration
180
Iran Music
181
Iran TV
182
JCTV
183
JSTV 1
184
Jaam e Jam
185
K+
186
KTO
187
KURDsat
188
Khabar TV
189
Komala TV
190
Kurdistan TV
191
LIDER TV AZE
192
La Locale
193
LibertyTV FR
194
LibertyTV NL
195
LoveWorld
196
MAHARISHI
197
MBC 1
198
MEZOPOTAMIA
199
MI-TV
200
MRTV/DKNET.TV
201
MTA INTL
202
MULTIVISION
NOOS
203
MULTIVISION
248
Russia Today
294
TV5 FBS
MUSIC NATION
TV
249
SAT Accesss
295
TV5 EUROPE
250
SAHAR
296
TV POLONIA
332
VTV4
Mango 24
251
SAT 7
297
TVP Kultura
333
Videolina
Videosexy TV
World Fashion
204
205
206
Mediaset Premium
252
SET
298
TV PLUS
334
207
Mediaset Premium
253
SFi
299
TV8 Mt Blanc
335
18
ELENCO DEI CANALI
No.
Nome
No.
Nome
No.
Nome
No.
Nome
336
Words of Peace
380
TAQUILLA 10
422
rbb Brandenburg
467
Amore-TV
337
Yemen TV
381
TVV INT.
423
rbb Berlin
468
Orion TV
338
ZAN TV
382
TAQUILLA FUTB
424
Q TV SHOP
469
338
ZAN TV
383
CARTELERA
425
ONTV Regional
AAH TV Deutschlan
339
ZDF
384
EHS
426
YAVIDO CLIPS
470
Flirtcafe.tv
340
Zagros TV
385
TV CANARIA
427
RNFplus
471
Uschi TV
341
Zdrowie i Uroda
386
TAQUILLA 9
428
TV TRAVEL SHOP
472
Liebeskanal
342
Zona Giochi
387
TV GALICIA
429
GOD Channel
473
tv. gusto
1-2-3.tv
343
administra.it
388
TM SAT/LAOTRA
430
Franken SAT
474
344
balkanmedia.tv
389
EUSKADI TV
431
SAT.1-CH
475
DELUXE MUSIC
345
eurotic TV
390
ANDALUCIA TV
432
Traumpartner TV
476
JobTV24
346
eurotic TV 2
391
TVC INT.
433
RTL Television
477
imusic TV
347
SEXY SAT 2
392
Das Erste
434
RTL2
478
GIGA
348
SEXY SAT 3
393
Bayerisches FS
435
Super RTL
479
MEGA\VISION
349
.Xstream
394
hr-fernsehen
436
VOX
480
DAS VIERTE
350
69 TV
395
arte
437
n-tv
481
JAMBA! TV
351
Amor Polska
396
WDR Koln
438
RTL Shop
482
BVN
352
Diva Futura
397
BR-alpha
439
NICK
483
K1010
353
Full X4 Free
398
440
RTL2 Austria
484
LifeStyle-TV
354
GalaxySatTV
SUD WEST Ferns.
BW
441
Super RTL A
485
bietbox
355
HOT CHILI TV
399
Phoenix
442
Eurosport
486
Test Yellow
356
ITALIA CHANNEL
400
Test-R
443
EuroNews
487
Test GREEN
357
Noello Sat
401
ZDFtheaterkanal
444
HSE24 Digital
488
XXP
358
SEXY ITALY TV
402
KiKa
445
VOX Austria
489
Bahn TV
359
SEXVIEW Promo
403
ZDF
446
RTL Austria
490
K-TV
360
Sex View
404
ZDFinfokanal
447
Radio Bremen TV
491
Bestseller TV
361
Sexysat 2
405
ZDFdokukanal
448
492
SexySat
362
Sicilia Intemati
406
3sat
SR SUDWEST
Ferns.
493
Entertainment Fac
363
TopSatTV
407
PREMIERE DIREKT
449
WDR Aachen
494
rhein main tv
450
NDR FS SH+
495
TW1
408
PREMIERE WIN
451
NDR FS HH+
496
GoTV
409
MDR FERNSEHEN
452
NDR FS MV+
497
easy.TV Info
453
ARD MHP-Test
498
HITRADIO OE3
454
WDR Dusseldorf
499
ORF2E
455
WDR Essen
500
MTV Central
456
WDR Dortmund
501
CNN Int.
457
WDR Bielefeld
502
UFTU TJH
458
WDR Siegen
503
EURONEWS
459
WDR Wuppertal
504
NCMESS
460
WDR Munster
505
CANAL+
461
VIC-Liebevoll.tv
506
CANAL+DECALE
Astra 19°E
364
TV TRWAM
365
T. TV
366
SportsWin.TV
410
ARD-TEST-2
367
Ocko TV
411
NDR FS MV
368
24.CZ
412
NDR FS HH
369
Top TV
413
NDR FS NDS
370
eUrotic TV
414
NDR FS SH
371
RTBF SAT
415
MDR SACHSEN
372
Bibel TV
416
MDR S-ANHALT
373
TV Polonia
417
374
TVP Kultura
MDR THURINGEN
375
CT24
418
462
wellenlaenge.tv
507
KTO
376
Magyar ATV
SUDWEST Ferns.
RP
463
Traumkontakt.tv
508
TEST CDN 8
377
DunaTV
419
EinsExtra
464
VenusClub.tw
509
VIVA PLUS
378
M2
420
EinsFestival
465
Ringtone.TV
510
NICK
379
TAQUILLA 8
421
EinsPlus
466
ProMarkt.TV
511
VIVA
19
ELENCO DEI CANALI
No.
Nome
No.
Nome
No.
Nome
No.
Nome
512
KIOSQUE
558
M6 Boutique
602
propeller
648
Sky Active
513
KIOSQUE 1
559
L1MBURG TV
603
ChoicesUk TV
649
ENTV
514
ProSieben Schweiz
560
604
Apna Bazaar
650
BLs
515
ProSieben Austria
Bloomberg TV
Germ
605
We Deliver TV
651
Zee Music
Kabel 1 Schweiz
561
Chamber TV
606
Broadband UK
652
Babeworld
Kabel 1 Austria
562
RTL TELE Letzebue
607
OneTV
653
WML2
SAT.1 A
563
TV HD
608
LifeShowcase
654
WIMD4
NDS_VOTE
564
LibertyTV FR
609
Rapture TV
655
Sky Vegas
SMD DEV 02
565
Raceworld TV
610
2Shop TV
656
WML3
SMD HD
566
L1MBURG TV
611
Bangla TV
657
SAAB
ASTRA HD
567
Primetime
612
Raj TV
658
NIKE
523
PLAYBOY TV
568
RTBF SAT
613
53240
659
CNN
524
VISIT-X.tv
569
LibertyTV FR
614
53250
660
Travel Channel
525
61ive.tw
570
TV5 Europe
615
Real Estate TV
661
Thomson TV
526
HMM-TV.de Sat-TV
571
M6 Boutique
616
treasures.tv
662
S4C ~ Digidol
APS.Test1
Astra 28°E
617
Price Crash 2
663
S4C ~ 2
APS.Test2
572
Reality TV.
618
Broadband UK 2
664
7308
ZIK/XXL
573
TV SHOP
619
53290
665
B4U Music
LCP
574
Myphone.tv
620
Best Direct
666
Vitality
TERRA NOVA
575
Gems.tv
621
BestDirect+
667
Create & Craft
GUIDE TV
576
Record TV
622
Dating Channel
668
iBuy TV
CANALSAT JEUX
577
TV W Select
623
Playboy One
669
7370
PLAYJAM
578
TV Warehouse
624
6705
670
Sky News
CDN1
579
Vector 24/7
625
6780
671
536
CODE DOWN
580
eeZee tv
626
6781
Sky News Uk
(Cabl
537
DT4
581
Babestation
627
Ideal World
672
Sky News Eire (Ca
Sky News
516
517
518
519
520
521
522
527
528
529
530
531
532
533
534
535
538
DT5
582
Price Crash
628
QVC
673
539
DT6
583
Life TV
629
Q_I
674
Sky News
540
DT8
584
Musicians Chnl
630
QVC
675
VGM8
541
DT9
585
Chat Box
631
Q_I
676
VOLV
542
DT11
586
CelebrityShop
632
Q_I dir
677
MAZD
543
TELE 5
587
UCB TV
633
OVC Barker
678
FDRE
544
Astro TV
588
Reality Extra
634
QVC TSVNOW
679
STREAM-5
545
9Live
589
YouPlay TV
635
Quiz Call
680
STREAM-6
546
ProSieben
590
Golf Pro-Shop
636
bid tv
681
STREAM-0
547
KABEL1
591
You TV
637
speedauctiontv
682
STREAM-1
548
DSF
592
Get Lucky TV
638
price-drop tv
683
STREAM-2
549
Sonnenklar TV
593
Wonderful
639
CommunityChnl
684
STREAM-3
550
HSE24
594
Reality TV+1
640
4301
685
STREAM-4
551
SAT.1
595
Fizz
641
Movies Active
552
N24
596
Max TV
642
Teletext Holidays
553
Astra Vision 2
597
HorrorChannel
643
Teachers’TV
Astra Vision
598
Gay Network
644
Men & Motors
QVC Deutschland
599
Life2
645
ITVi Stream
LibertyTV FR
600
Lucky Star
646
TLM Portal Test
Raceworld
601
DM Digital
647
Sky Gamestar
554
555
556
557
20
KIT DIGITALE
FREE TO AIR
COD. 4281000
Liberty
1
17
10
19
14
15
18
2
6
11
5
3
3
4
3
13
5
7
16
12
Riduttore per porta LNB
Porta LNB 40mm (parte inf.)
19
18
17
16
15
14
13
12
11
10
7
6
5
4
3
2
1
n°
1
1
Porta LNB 40mm (parte sup.) 1
Bussola
1
Braccio parabola
1
M8 vite con manopola
1
Asta
1
Base a ventosa
1
Fissaggio per muro o palo
1
Mini parabola
1
Tappo
M6 Dado
Vite TC M6*20 esagonale
1
2
5
1
4
2
2
descrizione
.tà
Vite M6 a “U”
Vite M6 autobloccante
Vite TC M6*35 esagonale
Vite con manopola
pezzi
q
ATTENZIONE: Prima di utilizzare la base a ventosa assicurarsi che la
superficie d’appoggio sia liscia e pulita.
Non utilizzare la base a ventosa per installazioni permanenti.
30mm
AUTO
VETRO
21
360° ROTATE
PALO
360° ROTATE
