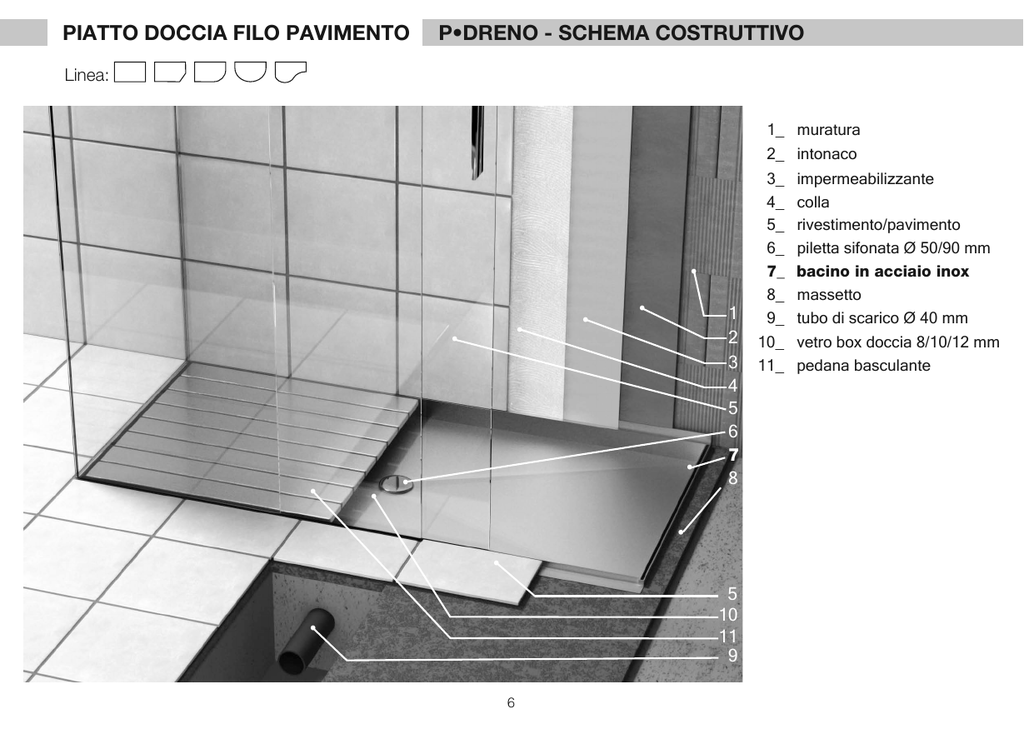

PIATTO DOCCIA FILO PAVIMENTO PUDRENO d SCHEMA

PIATTO DOCCIA FILO PAVIMENTO
*U, "ʇÊ-
Ê
"-/,1//6"
Linea:
1_ muratura
2_ intonaco
.
.
.
.
.
.
.
. .
1
2
3
4
5
6
7
8
.
.
5
10
11
9
.
6
3_
4_
5_
6_
7_
8_
9_
impermeabilizzante
colla
rivestimento/pavimento
piletta sifonata Ø 50/90 mm
bacino in acciaio inox
massetto
tubo di scarico Ø 40 mm
10_ vetro box doccia 8/10/12 mm
11_ pedana basculante
PIATTO DOCCIA FILO PAVIMENTO
*U, "ʇÊMISURE TECNICHE
Linea:
10
11
.
7
PIATTO DOCCIA FILO PAVIMENTO
*U, "ʇÊ1ÊÊ*"-
Linea:
A+5 cm
B+5 cm
1. Posizionare il piatto doccia filo pavimento nel punto
«ÀiÃViÌœÊiÊÃi}˜>Àiʏ½ˆ˜}œ“LÀœÊ“>ÃȓœÊ­ÊiÊ®°
2. Praticare lo scasso del massetto aumentando le misure A
iÊÊ`ˆÊ{‡xÊV“Ê­³xʳx®Ê«iÀÊ>}iۜ>ÀiʈÊ“œ˜Ì>}}ˆœ°
3. Posizionare a secco il piatto doccia filo pavimento assicurandosi che sia perfettamente in piano e che sia perfetta“i˜ÌiÊ >`iÀi˜ÌiÊ >iÊ «>Àï°Ê ˜˜œÌ>ÀiÊ iÊ `ˆÃÌ>˜âiÊ ­
Ê iÊ ®Ê
intercorrenti tra il muro e il centro dello scarico del piatto
doccia per il successivo montaggio del sifone.
4. Rimuovere il piatto doccia filo pavimento e con l’ausilio delle misure annotate in precedenza collegare il sifone allo scarico fognario
VERIFICARE CHE LA PENDENZA
DEL TUBO SIA DELL’1%
8
5. Preparare un letto di malta cementizia malleabile e ricoprire tutta la
superficie dello scasso, al fine di rendere solidale il fondo del piatto
doccia. Per una maggiore adesione tra malta e acciaio si consiglia
l’uso di colla poliuretanica monocomponente (es. Mapaflex PU45).
6. Adagiare il piatto doccia sul letto di malta cementizia avendo cura
che il sifone sia perfettamente coassiale con il foro dello scarico,
assicurandosi che la guarnizione del sifone sia priva di impurità.
Ç°Ê
œ˜ÌÀœ>ÀiÊV…iʈÊvœ˜`œÊ`iÊL>Vˆ˜œÊ˜œ˜ÊÀˆÃՏ̈ÊiÃÃiÀiÊ`ivœÀme in base alle converse di scolo.
NB: Controllare che il deflusso dell’acqua non rilasci ristagni
n°Ê
œ˜ÌÀœ>ÀiÊV…iʈÊ«ˆ>˜œÊ`iÊ«ˆ>Ì̜Ê`œVVˆ>ÊÈ>Ê«iÀviÌÌ>“i˜ÌiÊ
in bolla e procedere quindi con il montaggio dell’ultimo pezzo
della piletta seguendo le istruzioni all’interno della confezione.
9
sili
co
ne
\Ê 1Ã>ÀiÊ Ãˆ}ˆ>˜ÌiÊ i>Ã̈VœÊ ˜i>Ê
giunzione tra pavimento e piatto
doccia
9. Posare le piastrelle del rivestimento come da dettaglio.
10. Posizionare la pedana all’interno del piatto doccia, nelle
sedi predisposte delle cerniere assicurandosi che siano
prive di impurità per un movimento fluido di rotazione.
11. Regolare i piedini della pedana affinchè tutti supportino
equamente il peso della pedana stessa.
10
