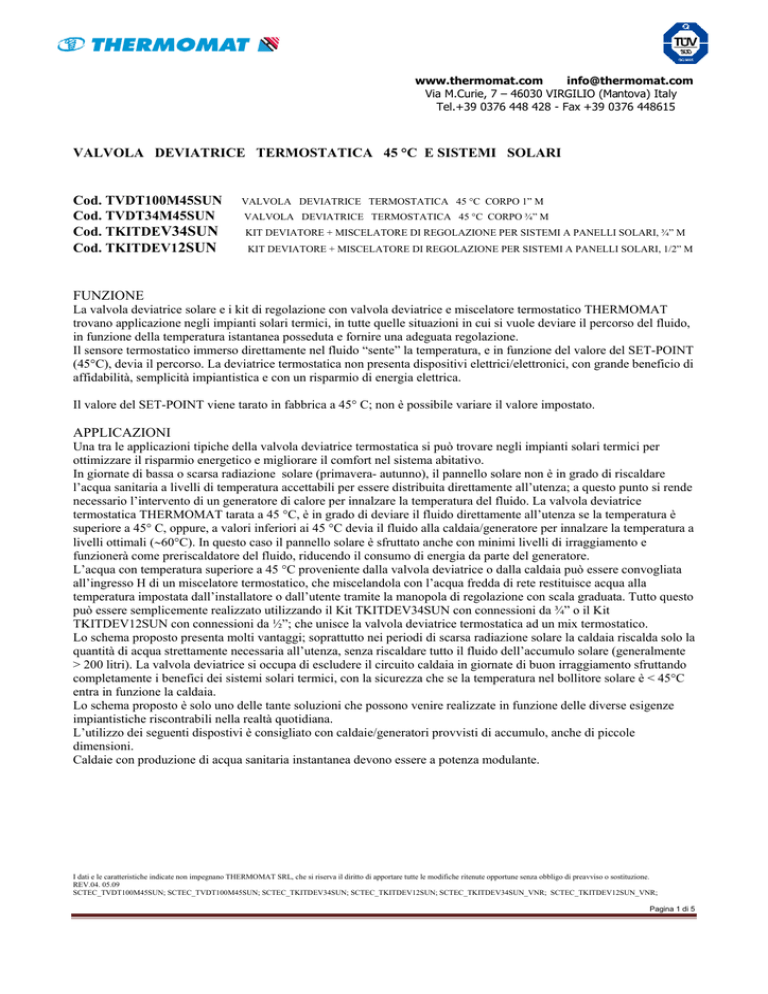

VALVOLA DEVIATRICE TERMOSTATICA 45 °C E SISTEMI SOLARI
Cod. TVDT100M45SUN
Cod. TVDT34M45SUN
Cod. TKITDEV34SUN
Cod. TKITDEV12SUN
VALVOLA DEVIATRICE TERMOSTATICA 45 °C CORPO 1” M
VALVOLA DEVIATRICE TERMOSTATICA 45 °C CORPO ¾” M
KIT DEVIATORE + MISCELATORE DI REGOLAZIONE PER SISTEMI A PANELLI SOLARI, ¾” M
KIT DEVIATORE + MISCELATORE DI REGOLAZIONE PER SISTEMI A PANELLI SOLARI, 1/2” M
FUNZIONE
La valvola deviatrice solare e i kit di regolazione con valvola deviatrice e miscelatore termostatico THERMOMAT
trovano applicazione negli impianti solari termici, in tutte quelle situazioni in cui si vuole deviare il percorso del fluido,
in funzione della temperatura istantanea posseduta e fornire una adeguata regolazione.
Il sensore termostatico immerso direttamente nel fluido “sente” la temperatura, e in funzione del valore del SET-POINT
(45°C), devia il percorso. La deviatrice termostatica non presenta dispositivi elettrici/elettronici, con grande beneficio di
affidabilità, semplicità impiantistica e con un risparmio di energia elettrica.
Il valore del SET-POINT viene tarato in fabbrica a 45° C; non è possibile variare il valore impostato.
APPLICAZIONI
Una tra le applicazioni tipiche della valvola deviatrice termostatica si può trovare negli impianti solari termici per
ottimizzare il risparmio energetico e migliorare il comfort nel sistema abitativo.
In giornate di bassa o scarsa radiazione solare (primavera- autunno), il pannello solare non è in grado di riscaldare
l’acqua sanitaria a livelli di temperatura accettabili per essere distribuita direttamente all’utenza; a questo punto si rende
necessario l’intervento di un generatore di calore per innalzare la temperatura del fluido. La valvola deviatrice
termostatica THERMOMAT tarata a 45 °C, è in grado di deviare il fluido direttamente all’utenza se la temperatura è
superiore a 45° C, oppure, a valori inferiori ai 45 °C devia il fluido alla caldaia/generatore per innalzare la temperatura a
livelli ottimali (∼60°C). In questo caso il pannello solare è sfruttato anche con minimi livelli di irraggiamento e
funzionerà come preriscaldatore del fluido, riducendo il consumo di energia da parte del generatore.
L’acqua con temperatura superiore a 45 °C proveniente dalla valvola deviatrice o dalla caldaia può essere convogliata
all’ingresso H di un miscelatore termostatico, che miscelandola con l’acqua fredda di rete restituisce acqua alla
temperatura impostata dall’installatore o dall’utente tramite la manopola di regolazione con scala graduata. Tutto questo
può essere semplicemente realizzato utilizzando il Kit TKITDEV34SUN con connessioni da ¾” o il Kit
TKITDEV12SUN con connessioni da ½”; che unisce la valvola deviatrice termostatica ad un mix termostatico.
Lo schema proposto presenta molti vantaggi; soprattutto nei periodi di scarsa radiazione solare la caldaia riscalda solo la
quantità di acqua strettamente necessaria all’utenza, senza riscaldare tutto il fluido dell’accumulo solare (generalmente
> 200 litri). La valvola deviatrice si occupa di escludere il circuito caldaia in giornate di buon irraggiamento sfruttando
completamente i benefici dei sistemi solari termici, con la sicurezza che se la temperatura nel bollitore solare è < 45°C
entra in funzione la caldaia.
Lo schema proposto è solo uno delle tante soluzioni che possono venire realizzate in funzione delle diverse esigenze
impiantistiche riscontrabili nella realtà quotidiana.
L’utilizzo dei seguenti dispostivi è consigliato con caldaie/generatori provvisti di accumulo, anche di piccole
dimensioni.
Caldaie con produzione di acqua sanitaria instantanea devono essere a potenza modulante.
I dati e le caratteristiche indicate non impegnano THERMOMAT SRL, che si riserva il diritto di apportare tutte le modifiche ritenute opportune senza obbligo di preavviso o sostituzione.
REV.04. 05.09
SCTEC_TVDT100M45SUN; SCTEC_TVDT100M45SUN; SCTEC_TKITDEV34SUN; SCTEC_TKITDEV12SUN; SCTEC_TKITDEV34SUN_VNR; SCTEC_TKITDEV12SUN_VNR;
Pagina 1 di 5
www.thermomat.com
[email protected]
Via M.Curie, 7 – 46030 VIRGILIO (Mantova) Italy
Tel.+39 0376 448 428 - Fax +39 0376 448615
I presenti schemi sono puramente illustrativi e non esecutivi.
I dati e le caratteristiche indicate non impegnano THERMOMAT SRL, che si riserva il diritto di apportare tutte le modifiche ritenute opportune senza obbligo di preavviso o sostituzione.
REV.04. 05.09
SCTEC_TVDT100M45SUN; SCTEC_TVDT100M45SUN; SCTEC_TKITDEV34SUN; SCTEC_TKITDEV12SUN; SCTEC_TKITDEV34SUN_VNR; SCTEC_TKITDEV12SUN_VNR;
Pagina 2 di 5
www.thermomat.com
[email protected]
Via M.Curie, 7 – 46030 VIRGILIO (Mantova) Italy
Tel.+39 0376 448 428 - Fax +39 0376 448615
Un altro dei vantaggi di questo sistema è che può essere comodamente integrato in un impianto esistente data la
semplicità di installazione e il limitato ingombro dei componenti:
Cod. TVDT100M45SUN
Cod. TVDT34M45SUN
A
B
C
D
E
F
Cod. TKITDEV34SUN
Cod. TKITDEV12SUN
Cod. TVDT100M45SUN
Cod. TVDT34M45SUN
Cod. TKITDEV34SUN
Cod. TKITDEV12SUN
Ø 40
70
49
21
105
1“
Ø 34
60
52
20
104
¾“
182
310
80
32
112
¾“
159
275
80
27
106
½“
Schema connessioni.
D : VALVOLA DEVIATRICE TERMOSTATICA SOLARE
M: MISCELATORE TERMOSTATICO SOLARE
I dati e le caratteristiche indicate non impegnano THERMOMAT SRL, che si riserva il diritto di apportare tutte le modifiche ritenute opportune senza obbligo di preavviso o sostituzione.
REV.04. 05.09
SCTEC_TVDT100M45SUN; SCTEC_TVDT100M45SUN; SCTEC_TKITDEV34SUN; SCTEC_TKITDEV12SUN; SCTEC_TKITDEV34SUN_VNR; SCTEC_TKITDEV12SUN_VNR;
Pagina 3 di 5
www.thermomat.com
[email protected]
Via M.Curie, 7 – 46030 VIRGILIO (Mantova) Italy
Tel.+39 0376 448 428 - Fax +39 0376 448615
CONNESSIONI
Per installare la valvola deviatrice rispettare le connessioni:
VALVOLA DEVIATRICE 1” Cod. TVDT100M45SUN
Ingresso fluido, 1” maschio
1 Uscita fluido > 45 °C; 1” maschio
2 Uscita fluido < 45°C; 1” maschio
Disponibile kit di connessione (Kit1) ¾ ” maschio con codolo, girello e guarnizione.
VALVOLA DEVIATRICE ¾ ” Cod. TVDT34M45SUN
Ingresso fluido, ¾ ” maschio
1 Uscita fluido > 45 °C; ¾ ” maschio
2 Uscita fluido < 45°C; ¾” maschio
Disponibile kit di connessione (Kit7) ½ ” maschio con codolo, girello e guarnizione.
Per installare il KIT DI REGOLAZIONE PER SISTEMI A PANELLI SOLARI ¾ ”Cod. TKITDEV34SUN rispettare le
connessioni:
Collegare l’uscita dell’acqua sanitaria dal bollitore solare al codolo di ingresso della valvola deviatrice (¾” M)
Collegare il codolo dell’uscita 2 della valvola deviatrice (¾ ” M) all’ingresso della caldaia/generatore.
Collegare il codolo dell’ingresso C del miscelatore termostatico (¾ ” M) acqua fredda di rete.
Collegare l’uscita MIX del miscelatore termostatico (¾” M) all’impianto dell’acqua sanitaria.
Collegare l’uscita di acqua calda della caldaia/generatore al raccordo a T (¾ ” M) preassemblato nel kit descritto, tra
valvola deviatrice e miscelatore termostatico.
Per installare il KIT DI REGOLAZIONE PER SISTEMI A PANELLI SOLARI ½ ”Cod. TKITDEV12SUN rispettare le
connessioni:
Collegare il codolo di ingresso della valvola deviatrice (½ ” M) all’uscita dell’acqua sanitaria dal bollitore solare.
Collegare il codolo dell’uscita 2 della valvola deviatrice (½ ” M) all’ingresso della caldaia.
Collegare il codolo dell’ingresso C del miscelatore termostatico (½ ” M) acqua fredda di rete.
Collegare l’uscita MIX del miscelatore termostatico (½” M) all’impianto a di acqua sanitaria per l’utilizzatore.
Collegare l’uscita di acqua calda della caldaia/generatore al raccordo a T (½ ” M) preassemblato nel kit descritto, tra
valvola deviatrice e miscelatore termostatico.
Dopo aver installato il kit regolare la temperatura del miscelatore al valore desiderato.
CARATTERISTICHE IDRAULICHE
Pressione max esercizio
Pressione di funzionamento consigliata
N.B. Per pressioni superiori a 5 bar montare un riduttore
Temperatura max acqua ingresso
∆T per la commutazione deviatore
Campo regolazione mix temostatico
Precisione miscelatore
Portata versione 1” ( 3 bar) via uscita 1
Portata versione 1” ( 3 bar) via uscita 2
Portata versione 3/4” ( 3 bar) via uscita 1
Portata versione 3/4” ( 3 bar) via uscita 2
10 bar (1.000 KPa)
1÷5 bar (100÷500 KPa)
100 °C
4,5 °C
20÷ 65°C
± 2 °C
48,3 (litri /min)
41,6 (litri /min)
- (litri /min)
- (litri /min)
I dati e le caratteristiche indicate non impegnano THERMOMAT SRL, che si riserva il diritto di apportare tutte le modifiche ritenute opportune senza obbligo di preavviso o sostituzione.
REV.04. 05.09
SCTEC_TVDT100M45SUN; SCTEC_TVDT100M45SUN; SCTEC_TKITDEV34SUN; SCTEC_TKITDEV12SUN; SCTEC_TKITDEV34SUN_VNR; SCTEC_TKITDEV12SUN_VNR;
Pagina 4 di 5
www.thermomat.com
[email protected]
Via M.Curie, 7 – 46030 VIRGILIO (Mantova) Italy
Tel.+39 0376 448 428 - Fax +39 0376 448615
NORME SEGUITE
•
•
Tutti i componenti sono conformi alle direttive del Decreto ministeriale n. 174 del 6 aprile 2004 - Ministero
della Salute. “Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti
fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano. “
Filettature UNI ISO 228-1.
MANUTENZIONE
La valvola deviatrice non necessita di particolare manutenzione periodica.
Nel caso di riscontri un funzionamento anomalo della deviazione tra le uscite, si consiglia di controllare le connessioni e pulire
la valvola da eventuali formazioni di calcare.
E’ sconsigliato disassemblare la valvola.
MATERIALI
corpo: ottone stampato UNI EN 12165 CW 617N – sabbiato e cromato;
otturatore e organi interni: ottone UNI EN 12164 CW614N;
molle: acciaio INOX AISI 302;
elementi di tenuta: EPDM;
sensore: elemento termosensibile immerso nel fluido miscelato per alte temperature;
cappuccio: nylon PA 6
RACCOMANDAZIONI
Non fare saldature sul miscelatore e sulle valvole.
Rispettare le connessioni.
Controllare la tenuta dei tubi e dei raccordi prima della messa in funzione.
Pulire le tubazioni da detriti o sporco prima dell’installazione.
Controllare che eventuali valvole di non ritorno dell’impianto non siano bloccate.
