TRUST WIRELESS AUDIO / VIDEO TRANSMITTER 100V

TRUST WIRELESS AUDIO / VIDEO TRANSMITTER 100V
1

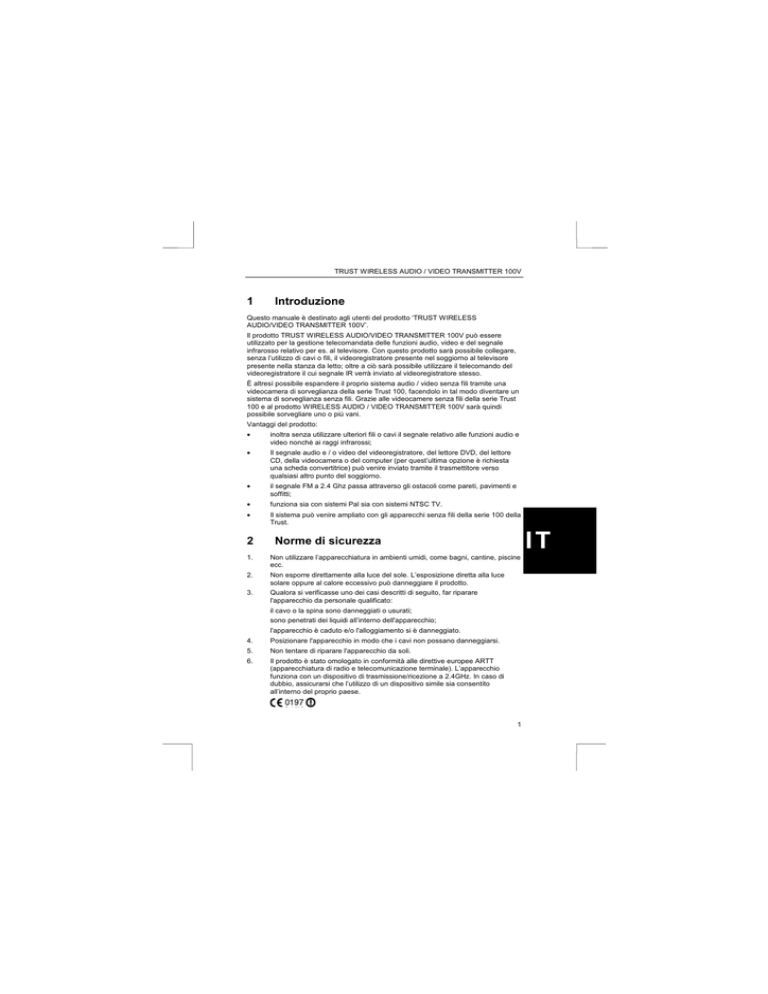

Introduzione
Questo manuale è destinato agli utenti del prodotto ‘TRUST WIRELESS
AUDIO/VIDEO TRANSMITTER 100V’.
Il prodotto TRUST WIRELESS AUDIO/VIDEO TRANSMITTER 100V può essere
utilizzato per la gestione telecomandata delle funzioni audio, video e del segnale
infrarosso relativo per es. al televisore. Con questo prodotto sarà possibile collegare,
senza l’utilizzo di cavi o fili, il videoregistratore presente nel soggiorno al televisore
presente nella stanza da letto; oltre a ciò sarà possibile utilizzare il telecomando del
videoregistratore il cui segnale IR verrà inviato al videoregistratore stesso.
È altresì possibile espandere il proprio sistema audio / video senza fili tramite una
videocamera di sorveglianza della serie Trust 100, facendolo in tal modo diventare un
sistema di sorveglianza senza fili. Grazie alle videocamere senza fili della serie Trust
100 e al prodotto WIRELESS AUDIO / VIDEO TRANSMITTER 100V sarà quindi
possibile sorvegliare uno o più vani.
Vantaggi del prodotto:
•
inoltra senza utilizzare ulteriori fili o cavi il segnale relativo alle funzioni audio e
video nonché ai raggi infrarossi;
•
Il segnale audio e / o video del videoregistratore, del lettore DVD, del lettore
CD, della videocamera o del computer (per quest’ultima opzione è richiesta
una scheda convertitrice) può venire inviato tramite il trasmettitore verso
qualsiasi altro punto del soggiorno.
•
il segnale FM a 2.4 Ghz passa attraverso gli ostacoli come pareti, pavimenti e
soffitti;
•
funziona sia con sistemi Pal sia con sistemi NTSC TV.
•
Il sistema può venire ampliato con gli apparecchi senza fili della serie 100 della
Trust.
2
IT
Norme di sicurezza
1.
Non utilizzare l’apparecchiatura in ambienti umidi, come bagni, cantine, piscine
ecc.
2.
Non esporre direttamente alla luce del sole. L’esposizione diretta alla luce
solare oppure al calore eccessivo può danneggiare il prodotto.
3.
Qualora si verificasse uno dei casi descritti di seguito, far riparare
l'apparecchio da personale qualificato:
il cavo o la spina sono danneggiati o usurati;
sono penetrati dei liquidi all’interno dell'apparecchio;
l'apparecchio è caduto e/o l'alloggiamento si è danneggiato.
4.
Posizionare l'apparecchio in modo che i cavi non possano danneggiarsi.
5.
Non tentare di riparare l'apparecchio da soli.
6.
Il prodotto è stato omologato in conformità alle direttive europee ARTT
(apparecchiatura di radio e telecomunicazione terminale). L’apparecchio
funziona con un dispositivo di trasmissione/ricezione a 2.4GHz. In caso di
dubbio, assicurarsi che l’utilizzo di un dispositivo simile sia consentito
all’interno del proprio paese.
1
TRUST WIRELESS AUDIO / VIDEO TRANSMITTER 100V
3
Collegamento
Attenzione:
In Francia la legislazione vigente permette di utilizzare solamente il
canale 3.
3.1
Operazioni preliminari
1.
Portare l’interruttore “on / off“ del ricevitore e del trasmettitore in posizione
“off”. Vedere la Figura 1.
2.
Selezionare per il trasmettitore lo stesso canale del ricevitore. Vedere la Figura
2.
3.2
Collegamento del trasmettitore
Attenzione: Il trasmettitore è riconoscibile dalla scritta che si trova sulla parte
inferiore dello stesso, la quale reca scritto: “Transmitter”. La seconda
caratteristica che permette di riconoscere il trasmettitore è
rappresentata dal collegamento “IR extender” presente sul lato del
trasmettitore stesso.
1.
Collegare i cavi audio/video al trasmettitore, in modo che i colori delle prese
RCA siano concordanti oppure utilizzare il convertitore da SCART a RCA
fornito in dotazione. Vedere la Figura 3.
2.
Collegare l’altra estremità del cavo audio/video all’uscita del televisore o del
videoregistratore. Vedere la Figura 3.
3.
Inserire la spina dell’alimentatore nella presa di corrente e collegarlo al
trasmettitore. Vedere la Figura 3.
4.
Accendere il trasmettitore tramite l’interruttore “on/off”. Vedere la Figura 3.
Attenzione: In caso di dubbi sull’uscita audio/video del televisore o del
videoregistratore da utilizzare, si consiglia di consultare il manuale di
istruzioni del relativo apparecchio.
3.3
Collegamento del ricevitore
Attenzione: il ricevitore è riconoscibile dalla scritta che si trova sulla parte inferiore
dello stesso, la quale reca scritto: “Receiver”.
1.
Collegare i cavi audio/video al ricevitore, in modo che i colori delle prese RCA
siano concordanti. Vedere la Fig. 4.
2.
Collegare l’altra estremità del cavo audio/video all’uscita del televisore. Vedere
la Figura 4.
3.
Inserire la spina dell’alimentatore nella presa di corrente e collegarlo al
ricevitore. Vedere la Figura 4.
4.
Accendere il ricevitore tramite l’interruttore “on/off”. Vedere la Figura 4.
Attenzione: In caso di dubbi sull’uscita audio/video del televisore da utilizzare
si consiglia di consultare il manuale di istruzioni del relativo
apparecchio.
2
TRUST WIRELESS AUDIO / VIDEO TRANSMITTER 100V
3.4
Sensore a infrarossi
È possibile dislocare in un altro luogo il sensore a infrarossi per mezzo del cavo di
estensione IR. Questa operazione fa sì che il sensore a infrarossi rimanga sempre
all’interno della portata. Per collegare il cavo di estensione IR, procedere come segue.
1.
Inserire nel trasmettitore lo spinotto da 3.5 mm del dispositivo di diffusione dei
raggi infrarossi. Vedere la Figura 6.
2.
Orientare il dispositivo di diffusione dei raggi infrarossi in direzione del sensore
a raggi infrarossi della fonte audio / video. Vedere la Figura 6.
3.
Orientare il ricevitore in maniera tale da poter orientare a propria volta il
telecomando in direzione del sensore a raggi infrarossi del ricevitore. Vedere
la Figura 6.
4
Regolazione delle antenne
Regolare le antenne in modo tale che le parti curve delle antenne del ricevitore e del
trasmettitore siano rivolte frontalmente l’una verso l’altra. Qualora il ricevitore e il
trasmettitore siano collocati a una distanza inferiore ai tre metri, non estrarre le
antenne. Vedere la Figura 5.
Attenzione: L’antenna non può essere ruotata completamente di 360 gradi: non
forzare quindi la rotazione qualora si incontri resistenza poiché forzando
si provocheranno danni irreparabili all’apparecchio rendendolo quindi
inutilizzabile.
5
5.1
IT
Espansione
Come espandere il sistema audio / video senza fili
Nel caso in cui si disponga di più trasmettitori e / o di ricevitori della serie di
apparecchi senza fili Trust 100 sarà possibile espandere il proprio sistema senza fili.
Una condizione imprescindibile per il corretto funzionamento è comunque
rappresentata dal fatto che i trasmettitori e/ o i ricevitori da collegare in aggiunta
funzionino tutti sulla stessa larghezza di banda (e quindi con lo stesso segnale). Il
sistema permette di espandere il numero dei ricevitori senza alcuna limitazione. Il
numero totale dei trasmettitori che è possibile collegare in aggiunta è limitato a tre
(portando quindi il totale dei trasmettitori collegati a quattro).
Nel caso in cui si espanda il sistema con l’ausilio di un trasmettitore aggiuntivo, sarà
possibile ricevere in un punto centrale più sorgenti audio / video.
1.
Collegare in primo luogo il trasmettitore seguendo le istruzioni contenute al
capitolo 2.2.
2.
Impostare su un canale unico il selettore di canale (vedere la figura 2) di
ognuno dei trasmettitori.
3.
Impostare successivamente il canale su cui si desidera eseguire la ricezione
tramite gli interruttori DIP presenti sul ricevitore (vedere la figura 2).
3
TRUST WIRELESS AUDIO / VIDEO TRANSMITTER 100V
Nel caso in cui si espanda il sistema con l’ausilio di un ricevitore aggiuntivo, sarà
possibile visualizzare da più postazioni una sorgente audio / video.
1.
Collegare il ricevitore seguendo le istruzioni contenute al capitolo 2.3.
2.
Impostare su un canale il selettore di canale (vedere la figura 2) del
trasmettitore.
3.
Impostare i ricevitori sullo stesso canale del trasmettitore tramite gli interruttori
DIP raffigurati nella figura 2.
5.2
Come espandere il sistema a sistema di sorveglianza
senza fili
Nel caso in cui si disponga di più videocamere e / o di ricevitori in bianco e nero o a
colori è possibile espandere il proprio sistema senza fili. Una condizione
imprescindibile per il corretto funzionamento è comunque rappresentata dal fatto che
si espanda il sistema senza fili tramite uno dei prodotti senza fili della serie Trust 100
ossia dal fatto che le videocamere e/ o i ricevitori da collegare in aggiunta funzionino
tutti sulla stessa larghezza di banda (e quindi con lo stesso segnale). Il sistema
permette di espandere il numero dei ricevitori senza alcuna limitazione. Il numero
totale delle videocamere che è possibile collegare in aggiunta è limitato a tre
(portando quindi il totale delle videocamere collegate a quattro).
Il ricevitore è dotato di una funzione di sequenza automatica. Ciò significa che il
ricevitore è in grado di commutare in automatico il canale e quindi di passare anche
all’immagine di un’altra videocamera. Questa funzione rende possibile la realizzazione
contemporanea della protezione e del controllo di più aree. È possibile regolare il
periodo di commutazione tra i diversi canali impostandolo sul ricevitore.
8 secondi: impostare il commutatore DIP 5 del ricevitore su “on” (selettore verso l’alto).
4 secondi: impostare il commutatore DIP 5 del ricevitore su “off” (selettore verso il
basso).
Utilizzo della videocamera con la funzione di sequenza automatica:
1.
Collegare la videocamera all’adattatore fornito in dotazione o utilizzare le
batterie (opzionali).
2.
Impostare il selettore del canale su una frequenza libera.
3.
Impostare successivamente i canali che vengono utilizzati dalle videocamere
tramite gli interruttori DIP presenti sul ricevitore. Vedere la Figura 2.
4.
Il sistema senza fili è adesso impostato per il funzionamento a due
videocamere e con la funzione di sequenza automatica.
Utilizzo della videocamera senza la funzione di sequenza automatica:
1.
Collegare la videocamera all’adattatore fornito in dotazione o utilizzare le
batterie (opzionali).
2.
Impostare il selettore del canale della videocamera su una frequenza libera.
3.
Impostare successivamente il canale della videocamera desiderata tramite gli
interruttori DIP presenti sul ricevitore. Vedere la Figura 2.
4.
Nel caso in cui si desideri passare all’immagine di un altro vano del proprio
alloggio in cui è stata installata una videocamera di sorveglianza basterà
attivare il canale sul quale è impostata tele videocamera.
5.
Il sistema senza fili è adesso impostato per il funzionamento a due
videocamere e senza la funzione di sequenza automatica.
4
TRUST WIRELESS AUDIO / VIDEO TRANSMITTER 100V
6
Specifiche tecniche
Descrizione
Caratteristiche:
Collegamento
SCART e RCA
Tipo segnale [PAL / SECAM / NTSC /
...]
PAL / NTSC
Distanza massima tra ricevitore e
trasmettitore [IR, RF]
IR 50 M / RF 100 M
Frequenza per canale [1 / 2 / 3 / 4]
2, 434 / 2, 453 / 2, 473 / 2, 411 Ghz
Alimentatore [Volt / Amp]
9V c.c. 300mA
Peso (kg)
1,5
7
Risoluzione dei problemi
Problema
Causa
Soluzione
Nessuna immagine sul
televisore.
Il televisore è spento.
Accendere il televisore.
Ricevitore o trasmettitore
spento.
Accendere il dispositivo.
Non è collegata nessuna
sorgente audio/video al
trasmettitore.
Accendere la relativa
sorgente audio/video, per
es.il videoregistratore o il
lettore DVD, e controllare
se il collegamento è stato
effettuato correttamente.
Le antenne non sono
state orientate in modo
corretto.
Orientare le antenne in
modo corretto.
Non è stato selezionato
un canale corrispondente.
Impostare il ricevitore e il
trasmettitore entrambi
sullo stesso canale.
La selezione di entrata
del televisore non si trova
nella posizione corretta.
Consultare il manuale del
televisore per scoprire
come eseguire la
selezione delle diverse
entrate.
Vi sono immagini, ma
non si sente alcun
suono
I cavi audio non sono stati
collegati al ricevitore o al
trasmettitore.
Collegare i cavi
correttamente.
Non è possibile
comandare le relative
sorgenti audio / video
tramite i loro
telecomandi.
Le batterie del
telecomando sono
scariche.
Sostituire le batterie.
IT
5
TRUST WIRELESS AUDIO / VIDEO TRANSMITTER 100V
Problema
Causa
Soluzione
Il sensore IR del ricevitore
non è posizionato in linea
con il telecomando.
Verificare che il sensore
IR sia visibile e
raggiungibile. Vedere il
capitolo 4.2.
Il trasmettitore non è in
linea con il sensore IR
della sorgente
audio/video.
Orientare il trasmettitore
verso il sensore della
sorgente audio/video, per
es. del videoregistratore o
del lettore DVD.
Utilizzare il dispositivo di
diffusione IR in modo che
il sensore IR della
sorgente audio/video sia
in linea con il
trasmettitore. Vedere il
capitolo 4.2.
Se dopo avere seguito le indicazioni in questa guida per la risoluzione problemi non
avete ottenuto una soluzione esiste la possibilità, dopo aver registrato il prodotto, di
leggere le FAQ del prodotto sul nostro sito.
Nel caso queste soluzioni non siano in grado di risolvere i problemi del prodotto,
rivolgersi a uno dei Centri di Assistenza Clienti Trust. All’ultima pagina di copertina di
questa guida sono contenute ulteriori informazioni sui nostri Centri di Assistenza
Clienti. Si prega in ogni caso di tenere a portata di mano le seguenti informazioni:
•
•
•
6
il numero articolo, in questo caso: 12351 (versione europea) e 12524 (versione
per il Regno Unito);
una descrizione ottimale di cosa non funziona;
una descrizione ottimale di quando il problema si verifica.
