Scheda Finestra Uscita Tetto apertura a libro GXL VELUX

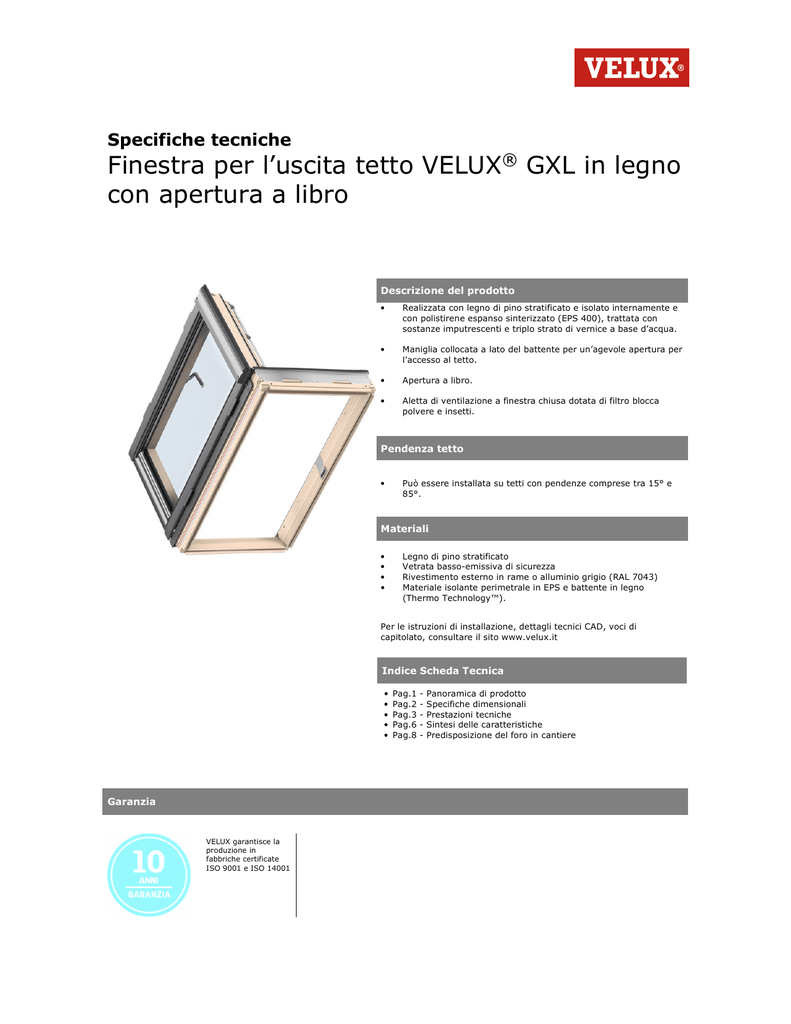

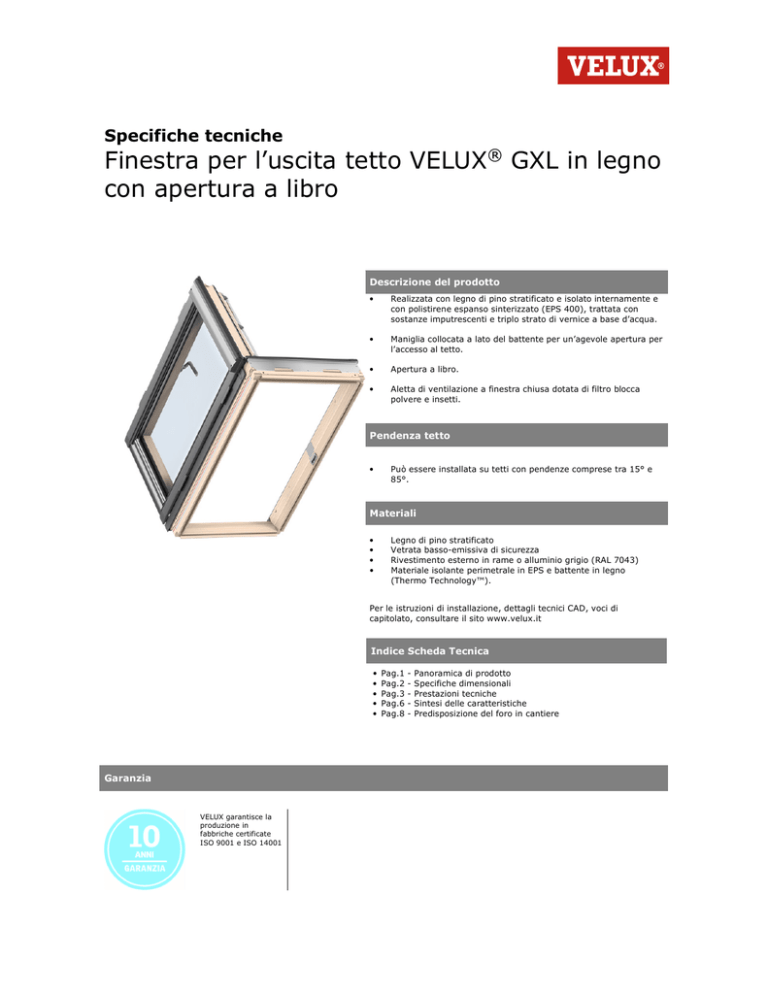

Specifiche tecniche
Finestra per l’uscita tetto VELUX® GXL in legno
con apertura a libro
Descrizione del prodotto
•
Realizzata con legno di pino stratificato e isolato internamente e
con polistirene espanso sinterizzato (EPS 400), trattata con
sostanze imputrescenti e triplo strato di vernice a base d’acqua.
•
Maniglia collocata a lato del battente per un’agevole apertura per
l’accesso al tetto.
•
Apertura a libro.
•
Aletta di ventilazione a finestra chiusa dotata di filtro blocca
polvere e insetti.
Pendenza tetto
•
Può essere installata su tetti con pendenze comprese tra 15° e
85°.
Materiali
•
•
•
•
Legno di pino stratificato
Vetrata basso-emissiva di sicurezza
Rivestimento esterno in rame o alluminio grigio (RAL 7043)
Materiale isolante perimetrale in EPS e battente in legno
(Thermo Technology™).
Per le istruzioni di installazione, dettagli tecnici CAD, voci di
capitolato, consultare il sito www.velux.it
Indice Scheda Tecnica
•
•
•
•
•
Garanzia
VELUX garantisce la
produzione in
fabbriche certificate
ISO 9001 e ISO 14001
Pag.1
Pag.2
Pag.3
Pag.6
Pag.8
-
Panoramica di prodotto
Specifiche dimensionali
Prestazioni tecniche
Sintesi delle caratteristiche
Predisposizione del foro in cantiere
Dimensioni per accesso
alla copertura
Dimensioni disponibili e vetro visibile
550
mm
660 mm
780 mm
942 mm
1140 mm
1340 mm
Misura
Misura
0,58
Larghezza utile
libera (cm)
FK06
978 mm
1178 mm
Superficie libera
minima (m²)
FK06
778 mm
472
mm
53,6
GXL
FK06
1600 mm
1398 mm
(0.47)
( ) = Vetro visibile, m2
L’apertura a libro della finestra GXL offre
un accesso facile, confortevole e sicuro sul
tetto.
Il battente è fissato sul lato sinistro per
l’apertura a libro, ma può essere
riposizionato sul lato opposto.
Dettaglio tecnico di prodotto (Sezione trasversale)
Dettaglio tecnico di prodotto (Sezione longitudinale)
lig
ht
/s
Li
as
ni
h
ng
Ex
ap
gr
te
er
oo
rn
tu
ve
al
re
fr
am
e
30
Dimensioni vetro
Daylight/sash
e aperture
Lining
groove
Finitura
interna
12.5
27.3
89.4
28
89
.7
52
.1
38
.7
.8
D
ay
External L
frame
Scheda tecnica: Finestra per l’uscita tetto con apertura a libro VELUX GXL
VELUX®
2
Misure
Caratteristiche
dimensionali
FK06
Dimensioni esterne telaio
(LxH) in mm
Superficie apribile
in mm
Superficie apribile
in m²
Vetro visibile
(e x f) in mm
Vetro visibile
(e x f) in m²
660x1178
576x1099
0,63
481,2x 983,9
0,47
Prestazioni tecniche
Energy
--60
Standard Stratificata
--70
Energy Clima
--66
1.2
1.3
1.0
Ug [W/m K]
1.0
1.1
0.7
Rw [dB]
37
35
37
g[]
0.30
0.64
0.50
τV [ ]
0.61
0.79
0.69
τUV [ ]
0.05
0.05
0.05
4
4
4
Uw [W/m 2K]
2
Permeabilità all’aria [class]
Miglioramenti nella prestazione termica, diminuzione della trasmittanza termica (Uw) e la diminuzione del coefficiente di dispersione termico lineare (φ) possono, per alcune varianti, essere
ottenuti con l’inserimento della cornice isolante BDX e/o incassando maggiormente il serramento con raccordo e cornice EDJ
Composizione vetrate
Energy
--60
Standard Stratificata
--70
Energy Clima
--66
Vetro interno
2 x 3 mm stratificato di sicurezza
con trattamento bassoemissivo
2 x 3 mm stratificato di sicurezza
con trattamento bassoemissivo e
selettivo
2 x 3 mm stratificato di sicurezza con
trattamento bassoemissivo
Vetro centrale
-
-
3 mm con trattamento bassoemissivo
Vetro esterno
6 mm temprato con trattamento
bassoemissivo e selettivo e
autopulente
4 mm temprato
4 mm temprato con trattamento
antirugiada e autopulente
Intercapedine
15 mm (Argon)
15 mm (Argon)
2 x 12 mm (Argon)
Doppio
Doppio
Triplo
Tipo di vetro
Scheda tecnica: Finestra per l’uscita tetto con apertura a libro VELUX GXL
VELUX®
3
Sintesi delle prestazioni
Isolamento termico
Riduce la perdita di calore attraverso la finestra e migliora il
comfort.
Guadagno solare
Il calore del sole riscalda gratuitamente gli ambienti entrando
attraverso la vetrata.
Isolamento acustico
La combinazione di più vetri e un telaio altamente isolante
permettono un migliore isolamento acustico.
--60
--70
--66
●●
●
●●●
●
●●●
●●
●●●
●●
●●●
Sicurezza
Il vetro interno stratificato di sicurezza evita la caduta di
schegge in caso di rottura.
Vetro esterno temprato
Il vetro esterno temprato rende la finestra ancora più
resistente alle condizioni climatiche estreme, come grandine,
tempesta e grandi quantità di neve.
Riduzione del rumore da pioggia
Speciali vetri e rivestimenti fonoassorbenti riducono i rumori
di pioggia e grandine
Trattamento autopulente
Il trattamento autopulente minimizza la necessità di pulizia
del vetro esterno. Lo sporco infatti viene spazzato via quando
piove.
Trattamento antirugiada
Il trattamento antirugiada riduce la formazione di condensa
sulla finestra.
●
Standard
●●
Buono
●●●
Eccellente
Vetrata che presenta la caratteristica indicata
Scheda tecnica: Finestra per l’uscita tetto con apertura a libro VELUX GXL
VELUX®
4
Ventilazione attraverso la barra di manovra
Finestre con doppio vetro
Proprietà
Finestre con triplo vetro
Larghezza
FK--
FK--
Flusso di aria [l/s]
NPD
NPD
Esponente flusso di aria [-]
NPD
NPD
NPD
NPD
NPD
NPD
NPD
NPD
DP 4 Pa [l/s]
Ventilazione a finestra chiusa DP 8 Pa [l/s]
Ventilazione a finestra chiusa DP 10 Pa [l/s]
Ventilazione a finestra chiusa DP 20 Pa [l/s]
Ventilazione a finestra chiusa
NPD
NPD
Area equivalente attraverso l’aletta di
ventilazione[mm2]
NPD
NPD
Area geometrica [mm2]
NPD
NPD
NPD: prestazioni non determinate
Scheda tecnica: Finestra per l’uscita tetto con apertura a libro VELUX GXL
VELUX®
5
Caratteristiche
Braccio per il
fissaggio del
battente
• Tubo in alluminio
anodizzato
Prestazioni di
isolamento
• Polistirene espanso
• Colore: grigio carbone
Targhetta
identificativa
• Tipologia di finestra,
dimensioni e
specifiche
• Marcatura CE
• Codice di produzione
• QR code
Supporti per
accessori
• Plastica
• Colore: grigio
Scheda tecnica: Finestra per l’uscita tetto con apertura a libro VELUX GXL
Rivestimenti
• Alluminio verniciato
Cerniere
• Alluminio anodizzato
• Colore: nero
Barra di
manovra con
aletta di
ventilazione
• Alluminio anodizzato
Maniglia
• Alluminio anodizzato
VELUX®
6
Pulizia e manutenzione
Kit VELUX per
riparazione e
manutenzione sono
disponibili.
Rivestimenti esterni
Tende, schermature e tapparelle
Materiale
NCS
standard
RAL
standard
Alluminio verniciato
(-0--) Grigio
S 7500-N
7043
Rame
(-1--)
-
-
Zinco-titanio
(-3--)
-
-
Colorazioni speciali su richiesta, contattare velux.it
Schermature interne
Tenda oscurante
Tenda rotolante
Tenda plissettata
Tende oscuranti plissettate
Tenda alla veneziana
Tende combinate
●●
●
●●
●●
●
●
●
●
Disponibile nelle versioni manuale e ad energia solare
Disponibile nella versione manuale
Finitura interna
Legno
Trattata con sostanza imputrescenti e triplo
strato di vernice a base d’acqua
Verniciata Bianca
(su richiesta)
Trattata con sostanza imputrescenti e triplo
strato di vernice a base d’acqua e verniciata
bianca.
NCS standard: S 0500-N,
RAL standard: 9003.
Colorazioni speciali su richiesta, contattare velux.it
Raccordi e prodotti per l’installazione
Raccordi:
• Singoli ED• COMBI EKDisponibile nelle versioni standard e ad
incasso per elevate prestazioni
® VELUX and the VELUX logo are registred trademarks used under licence by the VELUX Group
Prodotti per l’installazione
• Cornice isolante BDX 0000
• Collare impermeabilizzante BFX 1000U
• Barriera vapore BBX 0000
• Imbotte di finitura interna LS- (incl. BBX)
Note
© 2014 VELUX Group
Per ulteriori informazioni in merito a questo o ad altri prodotti della gamma
VELUX consultare velux.it
Scheda tecnica: Finestra per l’uscita tetto con apertura a libro VELUX GXL
VELUX®
7
Predisposizione del foro in cantiere in due passaggi
1.
Misure per il foro strutturale (cm)
Tetto in legno
Tetto in laterocemento
Foro
BK04
CK02
CK04
L (cm)
44
52
52
52
H (cm)
95
75
95
115
2.
CK06
FK06
FK08
MK04
MK06
63
63
75
75
115
137
95
115
MK08
MK12
PK25
PK04
75
75
91
91
137
177
52
95
PK06
PK10
SK01
SK06
SK08
UK04
UK08
UK10
91
91
111
111
111
131
131
131
115
157
67
115
137
95
137
157
Misure per la predisposizione del foro interno del controtelaio (cm)
Tetto in legno
Tetto in laterocemento
NOTA: l’altezza del controtelaio varia in funzione del pacchetto isolante del tetto e deve combaciare con la linea
di posa del manto di copertura
Foro
interno
BK04
CK02
CK04
CK06
FK06
FK08
MK04
MK06
L’ (cm)
52
60
60
60
71
71
83
83
H (cm)
102
82
102
122
122
144
102
122
MK08
MK12
PK25
83
83
99
99
144
184
59
102
Scheda tecnica: Finestra per l’uscita tetto con apertura a libro VELUX GXL
PK04
PK06
PK10
SK01
SK06
SK08
UK04
UK08
UK10
99
99
119
119
119
139
139
139
122
164
74
122
144
102
144
164
