Bio Optica Milano S.p.A.  via San Faustino 58  I-20134 Milano
Tel. +39 02.21.27.13.1  Fax Acquisti/Export +39 02.21.54.155
Fax Assistenza/Contabilità +39 02.26.41.74.48  Fax Vendite +39 02.21.53.000

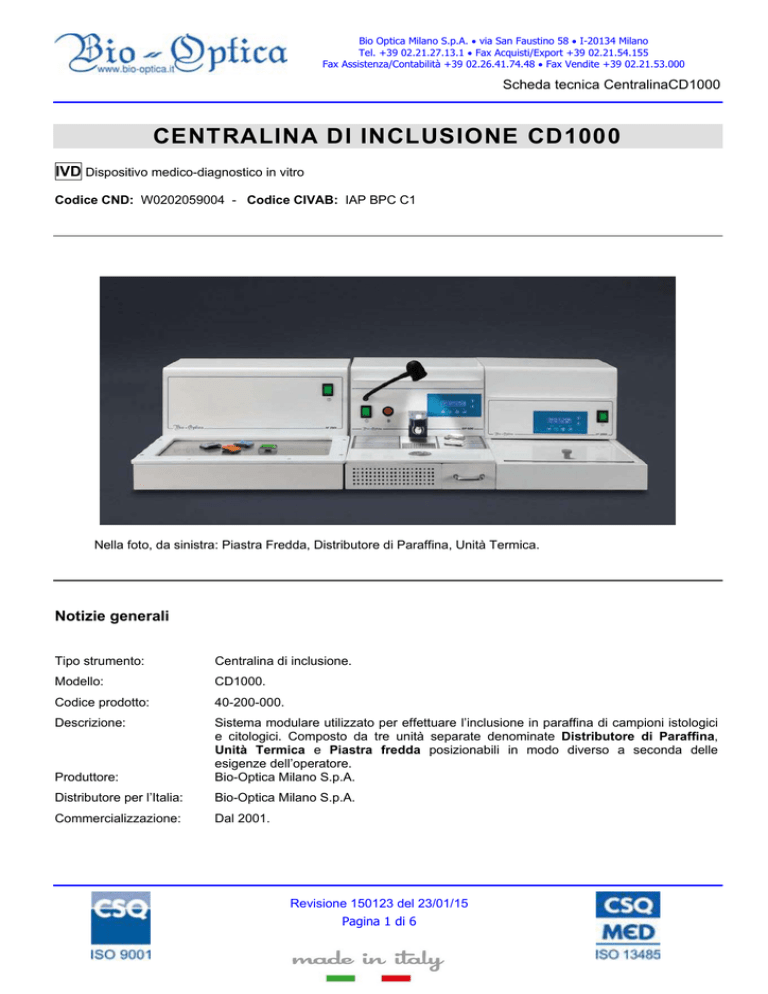

Scheda tecnica CentralinaCD1000
CENTRALINA DI INCLUSIONE CD1000
IVD Dispositivo medico-diagnostico in vitro
Codice CND: W0202059004 - Codice CIVAB: IAP BPC C1
Nella foto, da sinistra: Piastra Fredda, Distributore di Paraffina, Unità Termica.
Notizie generali
Tipo strumento:
Centralina di inclusione.
Modello:
CD1000.
Codice prodotto:
40-200-000.
Descrizione:
Produttore:
Sistema modulare utilizzato per effettuare l’inclusione in paraffina di campioni istologici
e citologici. Composto da tre unità separate denominate Distributore di Paraffina,
Unità Termica e Piastra fredda posizionabili in modo diverso a seconda delle
esigenze dell’operatore.
Bio-Optica Milano S.p.A.
Distributore per l’Italia:
Bio-Optica Milano S.p.A.
Commercializzazione:
Dal 2001.
Revisione 150123 del 23/01/15
Pagina 1 di 6
Caratteristiche dimensionali
Dimensioni (LxPxH):
1200x560x290 mm.
Peso:
68 Kg.
Collegamenti elettrici
Alimentazione:
230V~ 50/60Hz.
Potenza:
1630 Watt (complessivi).
Altri collegamenti
Collegamenti idrici:
Non necessari.
Aspirazione/filtrazione vapori:
Non necessaria.
Caratteristiche tecniche comuni a distributore di paraffina e unità termica
Regolazione temperatura di lavoro:
Tramite termostato elettronico con microprocessore.
Modifica e visualizzazione
parametri di lavoro:
Tramite pannello di controllo con display digitale, bilingue (italiano e inglese).
Possibilità di programmazione:
dei
Accensione e spegnimento dello strumento, settimanalmente.
Caratteristiche tecniche piastra fredda
Funzionamento:
Unico tasto ON/OFF per accensione e spegnimento.
Temperatura impostabile fino a max -20°C gestita da termoregolazione
interna.
Precisione di lettura 0,5°C.
Pagina 2 di 6
Distributore di paraffina 40-200-100
Distributore di paraffina utilizzato per effettuare l’inclusione dei campioni istologici in modo rapido e pulito.
L’accurata termostatazione della vasca paraffina, della piastra di lavoro e il riscaldamento separato dell’ugello di
erogazione garantiscono il mantenimento costante della temperatura di lavoro.
Ugello di dispensazione comandato da sensore di
prossimità.
Pannello di controllo retroilluminato.
Dimensioni (LxPxH):
360x550x290 mm.
Dimensioni vasca paraffina (LxPxH):
300x150x100 mm. Capacità ca. 4 litri.
Dimensioni piastra di lavoro (LxP):
360x300 mm.
Peso:
21 kg.
Potenza:
700 Watt.
Temperatura di lavoro:
Regolabile da +20°C a +70°C. Precisione di lettura 2°C.
Caratteristiche costruttive

Telaio in lamiera verniciata.

Struttura composta da due aree di lavoro riscaldate e termostatate in modo indipendente:

Vasca paraffina in acciaio inox con coperchio, utilizzata per sciogliere la paraffina in scaglie.

Piastra di lavoro in alluminio provvista di n. 6 sedi per pinzette e cassetto raccolta paraffina, entrambi riscaldati.

Sistema di erogazione paraffina tramite ugello di dispensazione comandato da sensore di prossimità (esente da
manutenzione) oppure tramite pedale (accessorio opzionale). Regolazione del flusso tramite pomello di
regolazione.

Illuminazione tramite lampada alogena snodata da 12 Volt – 5 Watt.

Punto freddo per raffreddamento rapido: spot  55 mm raffreddato a ca. -3°C tramite piastra “Peltier”, con
accensione indipendente.
Pagina 3 di 6
Unità termica 40-200-200
Unità termica utilizzata per il riscaldamento delle formelle e della paraffina.
Dimensioni (LxPxH):
360x550x290 mm.
Dimensioni camera superiore per formelle (LxPxH):
315x210x104 mm.
Vasca superiore asportabile (LxPxH):
310x195x100 mm. Capacità ca. 5,5 litri.
Dimensioni vasca inferiore per campioni (LxPxH):
265x205x40 mm. Capacità ca. 3 litri.
Peso:
17 Kg.
Potenza:
330 Watt.
Regolabile da +20°C a +70°C. Precisione di lettura 2°C.


Struttura composta da due aree di lavoro in acciaio inox riscaldate e termostatate in modo indipendente:

Camera superiore fissa con coperchio utilizzata per il preriscaldamento delle formelle di inclusione.

Vasca superiore asportabile che può essere utilizzata per il contenimento dei cestelli portacassette provenienti
direttamente dal processatore con altezza massima di 100 mm.

Vasca inferiore asportabile con coperchio a scorrimento orizzontale, utilizzata per sciogliere la paraffina in
scaglie in cui vengono collocati i campioni processati prima di essere inclusi.
Pagina 4 di 6
Piastra fredda 40-300-200
Piastra raffreddante utilizzata per ottenere il rapido raffreddamento di campioni istologici inclusi in paraffina.
Dimensioni (LxPxH):
500x550x290 mm.
Dimensioni superficie raffreddante
(LxP):
400x270 mm.
Peso:
30 kg.
Potenza:
600 Watt.
Impostabile fino a max -20°C gestita da termoregolazione interna.
Precisione di lettura 0,5°C.


Superficie raffreddante in acciaio inox in grado di ospitare fino a 80 cassette d’inclusione standard. Provvista di
bordo antigocciolamento in plastica.

Sistema di raffreddamento a gas a ciclo compresso, privo di CFC.
Accessori opzionali
Q.TA’
DESCRIZIONE
CODICE
1
PINZE RISCALDATE
40-200-050
1
INTERRUTTORE A PEDALE PER EROGAZIONE PARAFFINA
40-200-051
1
LENTE DI INGRANDIMENTO
40-200-052
Pagina 5 di 6
Prodotti suggeriti per l’utilizzo dello strumento
Codice
Descrizione
Confezionamento
08-1750
08-7910
08-7910B
BioParaFree - soluzione sparaffinante
Paraffina Bio Plast 56÷58 °C
Paraffina Bio Plast Blu 54÷57 °C
1 flacone da 100 ml
6 sacchetti da 2 kg
6 sacchetti da 2 kg
Pagina 6 di 6
