Come ricaricare i toner della Dell 1815-2335

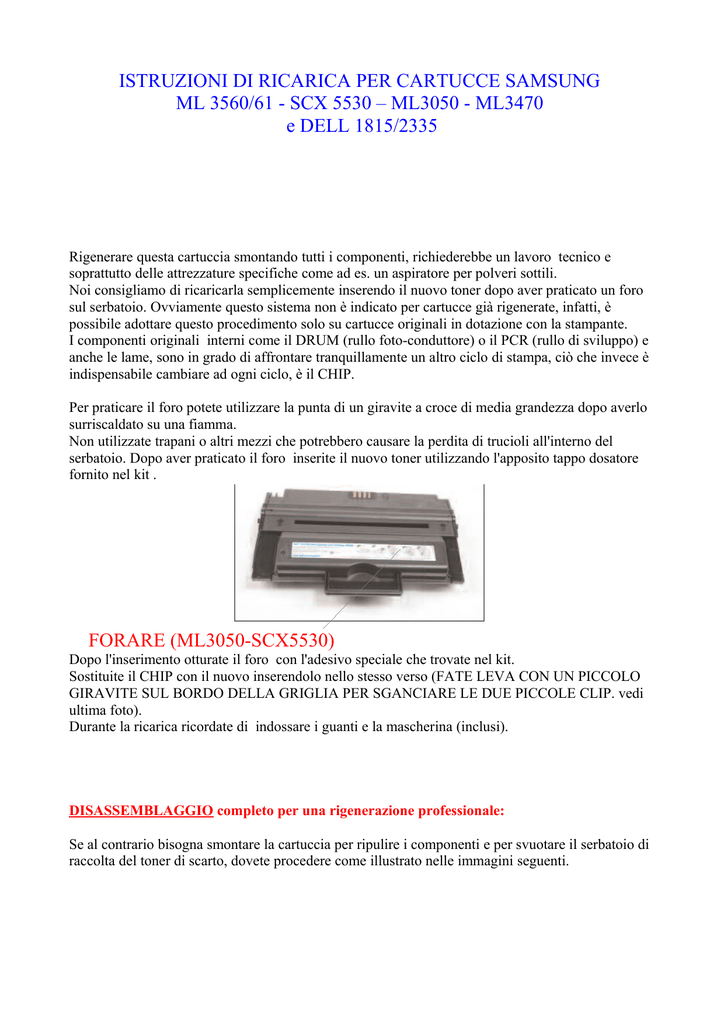

ISTRUZIONI DI RICARICA PER CARTUCCE SAMSUNG
ML 3560/61 - SCX 5530 – ML3050 - ML3470
e DELL 1815/2335
Rigenerare questa cartuccia smontando tutti i componenti, richiederebbe un lavoro tecnico e
soprattutto delle attrezzature specifiche come ad es. un aspiratore per polveri sottili.
Noi consigliamo di ricaricarla semplicemente inserendo il nuovo toner dopo aver praticato un foro
sul serbatoio. Ovviamente questo sistema non è indicato per cartucce già rigenerate, infatti, è
possibile adottare questo procedimento solo su cartucce originali in dotazione con la stampante.
I componenti originali interni come il DRUM (rullo foto-conduttore) o il PCR (rullo di sviluppo) e
anche le lame, sono in grado di affrontare tranquillamente un altro ciclo di stampa, ciò che invece è
indispensabile cambiare ad ogni ciclo, è il CHIP.
Per praticare il foro potete utilizzare la punta di un giravite a croce di media grandezza dopo averlo
surriscaldato su una fiamma.
Non utilizzate trapani o altri mezzi che potrebbero causare la perdita di trucioli all'interno del
serbatoio. Dopo aver praticato il foro inserite il nuovo toner utilizzando l'apposito tappo dosatore
fornito nel kit .
FORARE (ML3050-SCX5530)
Dopo l'inserimento otturate il foro con l'adesivo speciale che trovate nel kit.
Sostituite il CHIP con il nuovo inserendolo nello stesso verso (FATE LEVA CON UN PICCOLO
GIRAVITE SUL BORDO DELLA GRIGLIA PER SGANCIARE LE DUE PICCOLE CLIP. vedi
ultima foto).
Durante la ricarica ricordate di indossare i guanti e la mascherina (inclusi).
DISASSEMBLAGGIO completo per una rigenerazione professionale:
Se al contrario bisogna smontare la cartuccia per ripulire i componenti e per svuotare il serbatoio di
raccolta del toner di scarto, dovete procedere come illustrato nelle immagini seguenti.
Seguendo le immagini iniziate con lo svitare
le viti poste su entrambi i lati della cartuccia.
Facendo leva con un piccolo giravite piatto,
estraete le piccole leve di plastica posizionate
in direzione del DRUM (rullo fotosensibile) su
entrambi i lati queste leve ricordate che
hanno un loro verso preciso.
Sganciate le clip che fissano a pressione le
borchie laterali.
Estraete le borchie, al di sotto delle borchie
trovate in una il meccanismo degl'ingranaggi
e nell'altra il tappo dal quale ricaricare o
svuotare la cartuccia.
Sollevate il coperchio anteriore e
possibilmente
soffiate con aria compressa il rullo di spugna
se presente (alcuni modelli non lo montano)
separate le due sezioni facendo leggermente
leva sulle linguette di plastica che uniscono le
sezioni.
Per sostituire il Drum sfilate l'asta che
attraversa il rullo dalla parte opposta della
coppiglia. Se il drum lo dovete solo ripulire
non sfilate l'asta ma sganciatela dalle sedi con
tutto il rullo.
Se sfilate l'asta ricordate che all'interno del
rullo, dalla parte dell'ingranaggio piccolo c'è
il contatto in rame da non rovinare.
Sfilate anche il rullo di gomma (PCR)
memorizzate l'esatta posizione
dell'ingranaggio se presente.
Svitate e estraete la lama di pulizia del Drum
Fate attenzione perchè al disotto c'è il
serbatoio di raccolta del toner di scarto.
Se possibile soffiate con aria compressa e
ripulite l'interno del serbatoio.
Dopo averla pulita, spalmate un leggero
strato di talco anti-statico sulla lama di
gomma.
Riassemblate la sezione Drum eseguendo i
passaggi a ritroso.
Passate alla sezione del serbatoio toner e
estraete il tappo facendo leva con il giravite.
Svuotate prima il serbatoio dal toner residuo
e ricaricate dopo con il nuovo toner .
Questa operazione è consigliata farla con le
due sezioni montate per evitare che il toner
inserito possa fuoriuscire dalle aperture
create dalla mancanza del Drum
riassemblate quindi le due sezioni e rimontate
prima la borchia che copre il meccanismo
degl'ingranaggi.
Terminata la ricarica reinserite il tappo e
prima di rimontare la seconda borchia fissate
il coperchio anteriore (si monta ad incastro
tra le due borchie)
Fissate le borchie e il coperchio anteriore, non
rimane altro che reinserire le due leve di
plastica. Infilate le leve senza fare sforzo (se
notate l'interno hanno una forma particolare
che deve combaciare con il telaio della
cartuccia) ma trovando la loro posizione
roteandole sull'asse, ricordate di inserirle
senza sforzo altrimenti non le montate
correttamente. La loro posizione prima di
inserire la cartuccia nella stampante è quella
verticale come mostrato in foto.
SOSTITUZIONE DEL CHIP:
Per sostituire il chip fate saltare i fermi di
plastica che fissano la ghiera con il giravite.
Sfilate il vecchio chip e inserite il nuovo nello
stesso verso.
