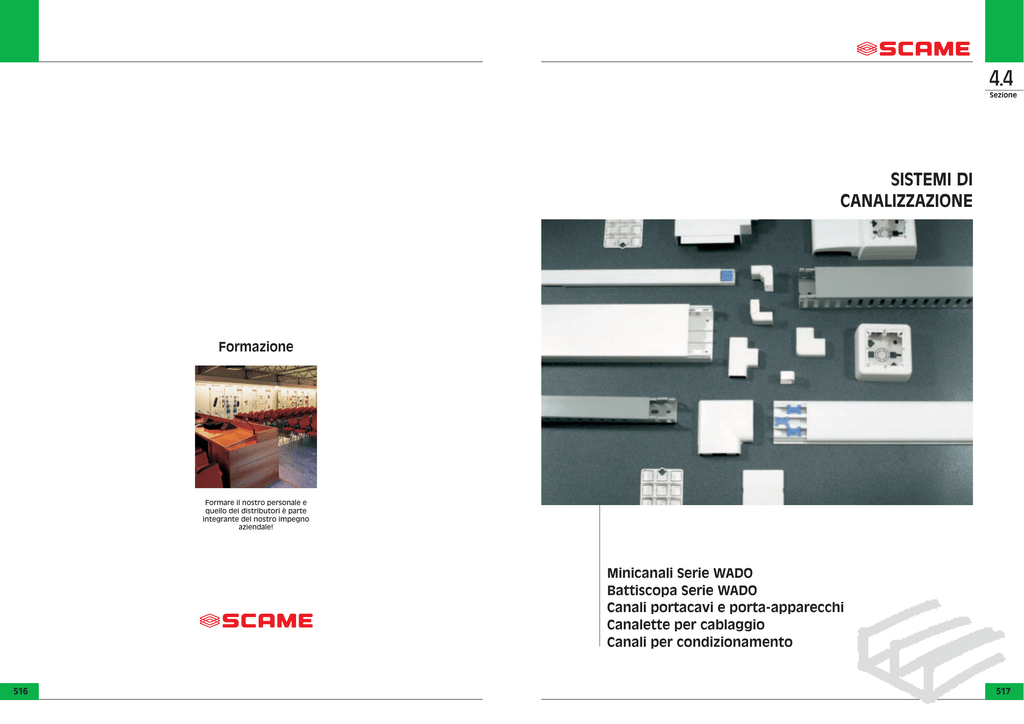

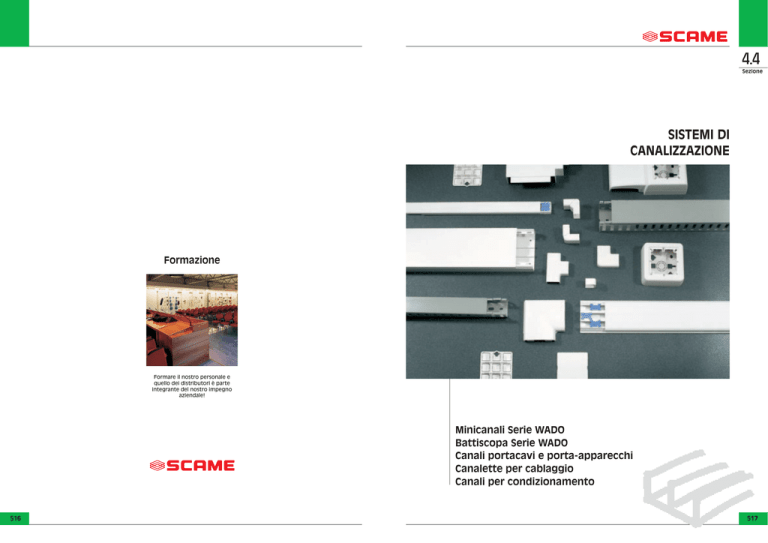

4.4
Sezione
SISTEMI DI
CANALIZZAZIONE
Formazione
Formare il nostro personale e
quello dei distributori è parte
integrante del nostro impegno
aziendale!
Minicanali Serie WADO
Battiscopa Serie WADO
Canali portacavi e porta-apparecchi
Canalette per cablaggio
Canali per condizionamento
516
517
Sistemi di CANALIZZAZIONE
4.4
Sezione
SISTEMI DI CANALIZZAZIONE
NORME DI RIFERIMENTO
CEI 23-19
La proposta SCAME per i sistemi di canalizzazione comprende:
Spine e prese
Minicanali portacavi Serie WADO (pag. 520)
Adatti per piccoli impianti o per ampliamenti e modifiche
a impianti esistenti che prevedono la posa di un numero
contenuto di cavi.
Canali portacavi in materiale plastico e loro
accessori ad uso battiscopa
1983 prima edizione
Adattatori
Avvolgicavo
domestici
CEI 23-22
Canalette portacavi di materiale
plastico per quadri elettrici
1986 prima edizione
CEI 23-32
Portalampade
Canali battiscopa, cornice
e soprapavimento Serie WADO (pag. 538)
Sistemi di canali di materiale plastico isolante e
loro accessori ad uso portacavi e
portapparecchi per soffitto e parete
TV e telefono
Particolarmente adatti per ristrutturazioni negli ambienti
domestici, per rinnovare uffici, per impianti in edifici
prefabbricati, offrono il vantaggio di armonizzarsi perfettamente a qualsiasi ambiente.
1990 prima edizione
GENERALITÀ
Involucri
L'ampia gamma di canalizzazioni che Scame propone é
atta a risolvere molteplici problemi che si incontrano
nella realizzazione di impianti elettrici di distribuzione
a vista sia in campo civile che nel terziario e nell'industria.
Spine e
prese
Canali portacavi e porta-apparecchi (pag. 560)
Costruiti nel pieno rispetto delle norme di sicurezza
vigenti, assicurano bassi costi d'installazione grazie alla
facilità e rapidità della messa in opera.
Adatti per il contenimento, copertura o protezione di
fasci di cavi di qualsiasi tipo d’impianto ove è richiesta la
posa di un numero elevato di cavi.
Un design moderno ne permette l'inserimento
esteticamente gradevole sia negli ambienti domestici
che di lavoro.
Illuminazione
- Separazione dei circuiti di diversa natura (impianto
elettrico, telefonico, TV centralizzato, trasmissione
dati EDP, PC)
Connettori
Canalette per cablaggio (pag. 568)
- Montaggio in apposite scatole abbinabili di apparec
chi di serie civili (interruttori di comando e di
protezione, prese di corrente, etc.)
- Ispezionabilità totale dell'impianto finito
- Facilità di apportare successive modifiche
all'impianto, sia per aumento dei cavi, sia per un
nuovo posizionamento dei punti di utenza
- Integrabilità tra i minicanali ed i canali battiscopa
Prese
interbloccate
Interruttori
I sistemi di canalizzazione SCAME consentono:
Disponibili in diverse dimensioni, le canalette per
cablaggio sono dotate di profilo superiore delle lamelle
perfettamente arrotondato per agevolare le operazioni
di cablaggio.
AVVERTENZE PER L'UTILIZZO
❖ Non sottoporre gli imballi, nel trasporto e nello
stoccaggio, a carichi eccessivi tali a indurre a deformazioni permanenti del prodotto. Curare che l'immagazzinamento avvenga in luoghi asciutti.
❖ Non esporre le canalizzazioni di materiale termoplastico, nel trasporto e nello stoccaggio, ad irraggiamento
solare diretto. La temperatura ambiente deve essere
compresa tra -5 e +60°C.
❖ La sicurezza e la funzionalità sono garantite solo
usando accessori e componenti forniti o autorizzati dal
costruttore.
❖ In caso di distacco di una canalina dalla parete o di
distacco di una presa di una canalina, rivolgersi a un
installatore qualificato. In ogni caso, prima di qualunque intervento togliere sempre tensione all'impianto.
❖ L'installazione di ulteriori cavi nelle canaline (soprattutto se si tratta di cavi di apparecchiature per la trasmissione dati, ad es. di un computer), deve essere
effettuata da un installatore qualificato.
518
Contenitori
portafrutto
Quadri
assiemati
Adattatori
Avvolgicavo
industriali
Canalette per cablaggio (pag. 570)
Le canali per condizionamento Scame sono un
elegante e pratico sistema in PVC rigido autoestinguente, che permette di installare agevolmente e
rapidamente i tubi per i vostri nuovi impianti di
condizionamento.
Accessori
Morsettiere
Tubi
Canali
519
Serie WADO: minicanali
4.4
Sezione
MINICANALI
CEI 23-32
Sistemi di canali di materiale plastico isolante
e loro accessori ad uso portacavi e
portapparecchi per soffitto e parete
1990 prima edizione
CARATTERISTICHE TECNICHE
VERSIONI DISPONIBILI
I minicanali SCAME Serie WADO sono caratterizzati da:
- Con coperchio standard
- Con coperchio avvolgente
- Con coperchio incernierato e fondo adesivo
- 7 dimensioni con altezza
• 10 mm (base 20 e 40mm)
• 15 mm (base 20, 30 e 40mm)
Adattatori
• 20 mm (base 40 e 60mm)
- Separazione dei circuiti fino a tre scomparti (separatori fissi)
- Gamma completa di accessori di interconnessione
- Coperchio standard (smontabile senza attrezzo) o
avvolgente (smontabile con attrezzo)
- Colori disponibili: bianco (RAL 9003) o grigio (RAL 7035)
- Scatole di derivazione e per montaggio apparecchi di
serie civili
- Rispondenza alle norme CEI 23-32
- Massima sicurezza attestata dal marchio IMQ i sia per
i minicanali che per gli accessori
- Tensione massima di impiego: 1.000V~
- Grado di protezione: IP40
- Installazione a parete e a soffitto
- Resistenza all’urto: 2J
GENERALITÀ
Avvolgicavo
domestici
Versione con coperchio standard
Portalampade
TV e telefono
Contenitori
portafrutto
Involucri
Sono inoltre disponibili tre dimensioni di minicanali
con supporto adesivo per installazioni rapide e di semplice esecuzione.
Adatti per nuovi impianti o per ampliamenti e
modifiche a impianti esistenti, che prevedono la posa
di un numero contenuto di cavi sia per correnti forti
che deboli.
Spine e prese
Versione con coperchio avvolgente
Ove previsto il sistema di canalizzazione Scame Serie
WADO rispetta lungo tutto il percorso, la separazione
dei circuiti.
Spine e
prese
Prese
interbloccate
Particolari setti separatori infatti dividono i diversi
scomparti, sia all’interno del minicanale che nel tratto
lungo gli accessori quali curve o giunti, che nelle
scatole di derivazione.
Interruttori
Illuminazione
IMBALLI
I minicanali Serie WADO sono forniti in barre da 2m,
imballati in scatole di cartone, di facile stoccaggio e
movimentazione. Gli accessori per i minicanali sono
imballati oltre che in scatole di cartone, anche in
componenti singoli o piccoli gruppi in modo da agevolare la distribuzione al dettaglio ed una economica
gestione a magazzino. Ciascun involucro (confezione
ed imballo) è dotato di codice a barre sia del pezzo
singolo che per ogni tipo di confezionamento.
La gestione del magazzino è ancora più agevole.
Connettori
Versione con fondo adesivo
Quadri
assiemati
Adattatori
Avvolgicavo
industriali
Serie WADO:
minicanale 40x20
e angolo piano.
Accessori
BASE
Le versioni con coperchio standard o avvolgente hanno
la base con fori Ø2,5mm con interasse 200mm.
Per le versioni con fondo adesivo il fondo del canale ha
una striscia di pellicola biadesiva che permette il fissaggio del minicanale su superfici lisce e ben pulite.
520
Morsettiere
Tubi
Canali
521
4.4
Sezione
GIUNTO LINEARE
ACCESSORI PER MINICANALI
L’ampia gamma di accessori rende la Serie WADO un
sistema di canalizzazione completo e in grado di soddisfare le esigenze delle installazioni moderne.
Pratici e funzionali gli accessori per minicanale Serie
WADO non richiedono particolari abilità o attrezzature;
tutto il sistema è di facile installazione e le eventuali
imprecisioni dovute al taglio o alle imperfezioni della
parete sono ben mascherate.
Il design particolarmente curato rende gradevole
l’esecuzione finale.
Tutti gli accessori inoltre sono forniti con la relativa
base che, nelle versioni con più scomparti, garantisce
una efficace separazione dei circuiti.
Gli accessori per minicanali sono forniti in pratici e
ridotti imballi che ne facilitano l’immagazzinamento ed
il trasporto.
Necessario per perfezionare la giunzione di due minicanali su un percorso rettilineo. Nasconde le eventuali
imperfezioni dovute alle operazioni di taglio e agevola
il lavoro di posa mantenendo il corretto allineamento
delle barre.
Viene fornito completo di accessorio per allineamento
del minicanale che agevola le operazioni di installazione mantenendo in posizione i due tronconi di canale da
giuntare.
GU
Spine e prese
Adattatori
Avvolgicavo
domestici
Portalampade
ANGOLO INTERNO (VARIABILE)
AI
Consente di realizzare percorsi all’interno di un angolo.
Si adatta perfettamente a qualsiasi angolo compreso
fra 90° e 135°.
Non necessita di operazioni di adattamento con utensili.
Accessori per allineamento del minicanale
- Chiavetta per minicanali con più scomparti
- Piastrina per minicanali ad unico scomparto
TV e telefono
Contenitori
portafrutto
90°/135°
Involucri
90° MIN
135° MAX
Chiavetta
Spine e
prese
Piastrina
Prese
interbloccate
ANGOLO ESTERNO (VARIABILE)
AE
Consente di realizzare percorsi all’esterno di un angolo. Si adatta perfettamente a qualsiasi angolo compreso fra 65° e 135°.
Non necessita di operazioni di adattamento con utensili.
GIUNTO A “T”
Classico accessorio che rappresenta la migliore soluzione estetica per la derivazione di minicanali in tre
direzioni.
GT
Interruttori
Illuminazione
65°/135°
295°
225°
295°/225°
Connettori
Quadri
assiemati
65° MAX
135° MIN
Adattatori
AP
ANGOLO PIANO
TAPPO TERMINALE
Classico accessorio per la modifica della direzione in
piano del tragitto. Consente di realizzare angoli di 90°
sul percorso della canalizzazione.
Ideale per una facile ed elegante chiusura del tragitto,
permette di nascondere eventuali imperfezioni dovute
alle operazioni di taglio.
TT
Avvolgicavo
industriali
Accessori
Morsettiere
Tubi
Canali
522
523
4.4
Sezione
AT
ADATTATORE TERMINALE
SCATOLA DI DERIVAZIONE
Indispensabile per un facile ed elegante raccordo del
minicanale con la scatola di derivazione.
Il minicanale termina la sua tratta nella scatola di derivazione.
Compatta e di dimensioni contenute, fornita con un
accessorio per la separazione di circuiti.
SA
Spine e prese
Adattatori
Avvolgicavo
domestici
Portalampade
AL
ADATTATORE LINEARE
SCATOLA PORTA APPARECCHI
Necessario per un facile ed elegante raccordo del minicanale con la scatola di derivazione.
Il minicanale prosegue il suo tragitto e se ne deriva
un’uscita di raccordo con la scatola porta apparecchi.
Sono scatole adatte ad accogliere telai portafrutti di
interasse 60 o 83,5mm.
La scatola è inoltre disponibile in due differenti altezze:
• h 43mm (ridotta) per apparecchi di sporgenza ridotta
•h53mm (ampliata) per apparecchi di dimensioni maggiorate quali interruttori automatici domestici o dove
necessiti maggiore spazio per il cablaggio.
Combinata con l’apposito adattatore terminale (AT) o
adattatore lineare (AL), velocizza le operazioni di installazione e perfeziona il raccordo con il minicanale. Si
ottiene così un risultato elegante, con un’estetica gradevole e priva di imperfezioni. Il fondo della scatola è
prefratturato per consentire i necessari adattamenti su
scatole incassate già esistenti per il raccordo dell’impianto sotto traccia con quello in canale.
TRAVERSINO FERMACAVO
TF
Può essere installato per il contenimento dei cavi nella
fase di installazione e cablaggio delle apparecchiature.
TV e telefono
PA
Contenitori
portafrutto
Involucri
Spine e
prese
Prese
interbloccate
Colonnine per variazione interassi
Interruttori
Le colonnine, comprese nel kit della scatola PA60, consentono, dopo il loro inserimento nelle apposite sedi, il
fissaggio di svariati frutti esistenti in commercio.
Illuminazione
Connettori
Colonnine
per variazione
interassi
Quadri
assiemati
Adattatori
PK
TASSELLO
KIT DI DERIVAZIONE
Fissaggio leggero a percussione.
Composto da un corpo in poliammide con premontata
una vite speciale a chiodo con impronta a croce. Il collare svasato entra parzialmente nella preforatura del
minicanale nascondendosi. L’applicazione è rapida: la
foratura infatti può anche essere passante attraverso
l’oggetto da fissare e con pochi colpi di martello si
ottiene una perfetta tenuta. La testa con impronta a
croce permette l’eventuale rimozione del fissaggio in
futuro.
Il kit comprende un coperchio e un accessorio per la
separazione dei circuiti che abbinati alle scatole porta
apparecchi consentono di realizzare quattro differenti
e capienti scatole di derivazione
PK
Avvolgicavo
industriali
Accessori
Morsettiere
Tubi
Canali
524
525
4.4
Sezione
SCAME SERIE WADO
Spine e prese
MINICANALI PORTACAVI E ACCESSORI
Adattatori
TT
PA60
Avvolgicavo
domestici
AP
Portalampade
PA60+
PK60
TV e telefono
PA80
Contenitori
portafrutto
Involucri
PA60
Spine e
prese
TF
AL
AI
Prese
interbloccate
AE
GT
Interruttori
Illuminazione
SA
GT
Connettori
Quadri
assiemati
AP
Adattatori
LEGENDA
PA80+
PK80
GU
AP - Angolo piano
AI - Angolo interno
Avvolgicavo
industriali
AE - Angolo esterno
AT - Adattatore terminale
AT
AL - Adattatore lineare
Accessori
GT - Giunto a “T”
GU - Giunto lineare
TT - Tappo terminale
Morsettiere
TF - Traversino fermacavo
PA - Scatola porta apparecchi
PA80
PK - Kit di derivazione
Tubi
SA - Scatola di derivazione
Canali
526
527
4.4
Sezione
MINICANALE PORTACAVI E ACCESSORI
Norma di riferimento CEI 23-32
Spine e prese
- Sistema portacavi e sistema porta apparecchi
- In materiale termoplastico rigido, isolante,
antiurto, autoestinguente.
- Tensione nominale di impiego 1000V~
- Smontabilità senza attrezzo (coperchio standard)
- Smontabilità con attrezzo (coperchio avvolgente)
- Grado di protezione IP40
- Tipo di posa: da parete o da soffitto
- Temperatura d'impiego: da -5°C a +60°C
- Resistenti all'invecchiamento
- Resistenza all’urto 2J
- Lunghezza standard barre 2m
- Il fondo del minicanale ha fori Ø 2,5 mm
con interasse 200mm
- Forniti con coperchio già montato
- Colore: bianco (RAL 9003) o grigio (RAL 7035)
Adattatori
Avvolgicavo
domestici
Con coperchio Con coperchio
standard
avvolgente
Angolo
piano
Angolo
interno
Angolo
esterno
Adattatore
terminale
Adattatore
lineare
Giunto
a “T”
Giunto
lineare
Tappo
terminale
Traversino
fermacavo
Raccordo con
tubo Ø 16 mm
Portalampade
TV e telefono
Contenitori
portafrutto
Involucri
AP
COPERCHIO COPERCHIO
STANDARD AVVOLGENTE
DIMENSIONI
b x h (mm)
N°
SCOMPARTI
20x10
1
COLORE
CODICE
ARTICOLO
(1m)
imb.
(m)
i 876.2010
100
CODICE
ARTICOLO
(1m)
imb.
(m)
imb.
(pezzi)
i 876.AP2010
CODICE
ARTICOLO
30 i 876.AI2010
AE
imb.
(pezzi)
30
CODICE
ARTICOLO
AT
imb. CODICE
(pezzi) ARTICOLO
i 876.AE2010
AL
GT
imb. CODICE
(pezzi) ARTICOLO
30 i 876.AT2010
imb. CODICE
(pezzi) ARTICOLO
30 i 876.AL2010
GU
imb. CODICE
(pezzi) ARTICOLO
30 i 876.GT2010
TT
imb. CODICE
(pezzi) ARTICOLO
30 i 876.GU2010
30 i 876.TT2010
TF
imb. CODICE
(pezzi) ARTICOLO
RT
Spine e
prese
imb. CODICE
(pezzi) ARTICOLO
30
imb.
(pezzi)
876.RT2010
30
876.RT2010G
30
876.RT2015
30
876.RT2015G
30
Prese
interbloccate
Interruttori
i 876.2010G 100
i 876.2015
20x15
CODICE
ARTICOLO
AI
70
i 876.2015AV 70
i 876.AP2010G 30 i 876.AI2010G 30
i 876.AE2010G 30 i 876.AT2010G 30 i 876.AL2010G 30 i 876.GT2010G 30 i 876.GU2010G 30 i 876.TT2010G 30
i 876.AP2015 30 i 876.AI2015
i 876.AE2015
30
30 i 876.AT2015
30 i 876.AL2015
30 i 876.GT2015
30 i 876.GU2015
30 i 876.TT2015
30
1
i 876.TF20
i 876.2015G 70
i 876.AP2015G 30 i 876.AI2015G 30
i 876.AP3015 30 i 876.AI3015
i 876.AE3015
Illuminazione
30
Connettori
i 876.3015
30x15
60
i 876.3015AV 60
30
30 i 876.AT3015
30 i 876.AL3015
30 i 876.GT3015
30 i 876.GU3015
30 i 876.TT3015
30
1
i 876.TF30
i 876.3015G 60
i 876.AP3015G 30 i 876.AI3015G 30
30
Quadri
assiemati
i 876.4010
40x10
i 876.4010G 72
i 876.4015
40x15
48
i 876.4015AV 48
i 876.GT4010
30
-
i 876.AP4010G 30 i 876.AI4010G 30
i 876.AE4010G 30 i 876.AT4010G 30
-
i 876.GT4010G 30 i 876.GU4010G 30 i 876.TT4010G 30
-
i 876.AP4015 30 i 876.AI4015
i 876.AE4015
-
i 876.GT4015
i 876.AE4010
30 i 876.AT4010
30 i 876.GU4010
30 i 876.TT4010
30
30 i 876.AT4015
30
30 i 876.GU4015
30 i 876.TT4015
30
2
i 876.4020 (*) 48
i 876.4020AV 48
i 876.6020
56
i 876.6020AV 56
i 876.GT4015G 30 i 876.GU4015G 30 i 876.TT4015G 30
-
30
-
i 876.GT4020
30
-
i 876.AP4020G 30 i 876.AI4020G 30
i 876.AE4020G 30 i 876.AT4020G 30
-
i 876.GT4020G 30 i 876.GU4020G 30 i 876.TT4020G 30
-
i 876.AP6020
i 876.AE6020
-
i 876.GT6020
i 876.AE4015G 30 i 876.AT4015G 30
i 876.AP4020
i 876.AE4020
30 i 876.AI4020
30 i 876.AI6020
30
30
30 i 876.AT4020
30 i 876.AT6020
30
30 i 876.GU4020
30 i 876.GU6020
30 i 876.TT4020
30 i 876.TT6020
30
3
i 876.AP6020G 30 i 876.AI6020G 30
(*) È disponibile la versione minicanale 40x20 con coperchio standard ad un solo scomparto (cod. 876.4021 e 876.4021G).
i 876.AE6020G 30 i 876.AT6020G 30
-
i 876.GT6020G 30 i 876.GU6020G 30 i 876.TT6020G 30
Avvolgicavo
industriali
Accessori
i 876.TF60
i 876.6020G 56
30
-
i 876.AP4015G 30 i 876.AI4015G 30
Adattatori
i 876.TF40
i 876.4020G (*) 48
60x20
-
30
2
i 876.4015G 48
40x20 (*)
30
i 876.AP4010 30 i 876.AI4010
72
2
30
Morsettiere
Tubi
Canali
528
529
4.4
Sezione
Spine e prese
Norme di riferimento: CEI 23-32
Adattatori
KIT DI DERIVAZIONE
SCATOLE PORTA APPARECCHI
- Idonee per il montaggio su tutti i minicanali Scame Serie WADO
- Composte da una base ed un coperchio perforato adatte ad accogliere
portafrutti di interasse 60 o 83,5 mm
- Combinate con l’apposito adattatore terminale (AT) o adattatore lineare (AL), velocizzano
le operazioni di installazione e perfezionano il raccordo con il minicanale, per ottenere un
risultato elegante con un’estetica gradevole e priva di imperfezioni
INTERASSE
DIMENSIONI
ALTEZZA
CONFEZ.
IMBALLO
COLORE
43 mm
60 mm
100X100 mm
53 mm
CODICE
ARTICOLO
10
876.PA6040
10
876.PA6040G
10
876.PA6050
10
876.PA6050G
- Abbinato alla scatola porta apparecchi consente di realizzare
una capiente scatola di derivazione
- Il kit comprende un coperchio e un accessorio per la separazione dei circuiti
- Fissaggio a scatto
INTERASSE
60 mm
83,5 mm
PER SCATOLE
COLORE
PA60
PA80
Avvolgicavo
domestici
CONFEZ.
IMBALLO
CODICE
ARTICOLO
10
876.PK60
10
876.PK60G
10
876.PK80
10
876.PK80G
Portalampade
TV e telefono
Contenitori
portafrutto
Involucri
10
43 mm
83,5 mm
10
142x100 mm
10
53 mm
10
i
i
i
i
876.PA8040
SCATOLA PORTA APPARECCHI 142X100 MM
876.PA8040G
Spine e
prese
876.PA8050
876.PA8050G
Prese
interbloccate
Minicanale con coperchio
avvolgente.
Interruttori
Base
Base
h53
Porta
apparecchi
Porta
apparecchi
h43
interasse
60mm
Adattatore terminale.
h53
Interasse
83.5mm
Scatola porta apparecchi
e coperchio cieco.
Illuminazione
Connettori
h43
Quadri
assiemati
Scatola porta apparecchi 100x100 mm.
Scatola porta apparecchi 142x100 mm.
Adattatori
Accessorio per la
separazione dei circuiti.
Avvolgicavo
industriali
Accessori
Morsettiere
Tubi
Separatori per frutti.
530
Canali
531
4.4
Sezione
MINICANALE ADESIVO
COMPLETO DI COPERCHIO A CERNIERA
- Compatta e di dimensioni contenute, fornita con accessorio
per la separazione dei circuiti
- Ideale per derivare minicanali fino alla misura 40x20mm, ma con le stesse caratteristiche
delle scatole PK60 e PK80
CONFEZ.
CODICE
DESCRIZIONE
DIMENSIONI
COLORE
IMBALLO
ARTICOLO
Scatola di derivazione
67x67mm
1/10
876.SA70
1/10
876.SA70G
-
Spine e prese
Sistema portacavi
In materiale termoplastico rigido, isolante, antiurto, autoestinguente.
Tensione nominale di impiego 1000V~
Smontabilità senza attrezzo
Grado di protezione IP20
Tipo di posa: da parete o da soffitto
Temperatura d'impiego: da -5°C a +60°C
Resistenti all'invecchiamento
Resistenza all’urto 1J
Lunghezza standard barre 2m
Colore: bianco (RAL 9003)
Adattatori
Avvolgicavo
domestici
Portalampade
TV e telefono
DIMENSIONI
b x h (mm)
N° SCOMPARTI
COLORE
CONFEZ.
IMBALLO (m)
CODICE
ARTICOLO (1m)
Contenitori
portafrutto
876.1207AD
Involucri
TASSELLO
-
Corpo in poliammide e vite speciale a chiodo premontata con impronta a croce
Vite in acciaio classe 4,8 e zincatura passivata gialla ≥ 5µ
Collare svasato
Applicazione rapida con pochi colpi di martello
Foratura passante attraverso l’oggetto da fissare
Colore: grigio RAL 7035
CONFEZ.
CODICE
DESCRIZIONE
COLORE
IMBALLO
ARTICOLO
Tassello Ø 4 mm
100
12x7
1
160
Spine e
prese
12x12
1
90
876.1212AD
Prese
interbloccate
876.PK04
16x12
1
70
876.1612AD
Interruttori
Illuminazione
ADATTATORE TERMINALE
Il corpo della scatola è dotato di particolari indicazioni che facilitano
le necessarie operazioni di adattamento ai corrispondenti accessori
(un semplice e rapido colpo di seghetto predispone la scatola ad
accogliere il corrispondente adattatore terminale o lineare.
Il fondo del minicanale
ha una striscia di pellicola biadesiva che permette il fissaggio su superfici
lisce e ben pulite.
Connettori
Quadri
assiemati
Adattatori
1
2
Sono illustrate le semplicissime
operazioni di taglio di una scatola
PA80 per il montaggio di un adattatore terminale.
Avvolgicavo
industriali
Accessori
Morsettiere
Tubi
3
532
4
5
Canali
533
4.4
Sezione
DATI TECNICI PER LA SCELTA
DEI MINICANALI SCAME SERIE WADO
Spine e prese
Nota: il numero massimo di conduttori installabili tiene
conto delle disposizioni normative previste dalla CEI 648 che richiede di applicare, per gli scomparti destinati
ad ospitare cavi per energia, un coefficiente di riempimento del 50%.
Adattatori
Avvolgicavo
domestici
Coperchio avvolgente
Coperchio standard
Portalampade
TV e telefono
CAPACITÀ
CAPACITÀ
NUMERO MASSIMO DI
CONDUTTORI INSTALLABILI
CAVO H07V-U/R/K
NUMERO MASSIMO DI
CONDUTTORI INSTALLABILI
CAVO H07V-U/R/K
1
SEZ.
SEZ.
SCOMPARTO TOTALE
(mm2)
(mm2)
DIMENSIONI
N°
b x h (mm) SCOMPARTI
A
20x10
1
10
20
1
129
129
5
4
3
2
20x15
1
15
20
1
170
170
7
5
4
3
SCOMPARTO
(mm)
1,5
2,5
Spine e
prese
SEZ. (mm2)
SEZ. (mm2)
A
Involucri
Smontabilità:
con attrezzo
Smontabilità:
senza attrezzo
B
Contenitori
portafrutto
4
DIMENSIONI
N°
b x h (mm) SCOMPARTI
6
A
B
SCOMPARTO
(mm)
SEZ.
SEZ.
SCOMPARTO TOTALE
(mm2)
(mm2)
1,5
2,5
4
6
Prese
interbloccate
Interruttori
B
Illuminazione
A
1
A
1
20x15
1
15
20
1
160
160
8
5
4
3
B
B
Connettori
A
1
B
A
30x15
1
15
30
1
40x10
2
1
2
1
40x15
2
B
A
1
288
12
9
7
5
A
1
B
2
10
2
15
40x20
2
20
1
126
2
126
1
173
40
30x15
1
15
30
1
278
278
13
9
7
5
5
3
3
2
5
3
3
2
8
5
4
3
Quadri
assiemati
252
40
B
B
A
288
B
B
A
1
173
1
259
40
1
A
346
2
Adattatori
8
5
4
3
11
8
6
5
2
259
11
8
6
5
1
254
11
8
6
5
1
B
3
60x20
3
20
60
2
266
3
254
774
11
8
6
5
11
8
6
5
2
B
B
2
40x15
2
2
15
A
1
40x20
2
20
168
40
B
B
A
518
1
7
5
4
3
7
5
4
3
11
8
6
5
336
2
168
1
248
40
496
2
248
11
8
6
5
1
242
12
7
6
5
2
266
12
8
6
5
12
7
6
5
Avvolgicavo
industriali
Accessori
B
2
B
3
60x20
2
20
60
3
242
750
Morsettiere
Tubi
Canali
534
535
4.4
Sezione
AP - Angolo piano
AI - Angolo interno
GU - Giunto lineare
COPERCHIO
Spine e prese
A
α
Adattatori
C
A
A
B
B
BASE
Avvolgicavo
domestici
B
Portalampade
C
C
A
C
COPERCHIO
BASE
B
B
D
D
TV e telefono
C
Contenitori
portafrutto
20x10
20x15
30x15
40x10
40x15
40x20
60x20
A
11,2
16,4
16,4
11,2
16,4
21,6
21,6
B
22,4
22,8
32,8
42,4
42,8
43,2
63,2
C
42,4
42,8
52,8
62,4
62,8
63,2
83,2
D
5
5
5
5
5
5
5
20x10
20x15
30x15
40x10
40x15
40x20
60x20
A
22,4
22,8
32,8
42,4
42,8
43,2
63,2
B
30
40
40
30
40
50
50
C
11,2
16,4
16,4
11,2
16,4
21,6
21,6
α
90°/135°
90°/135°
90°/135°
90°/135°
90°/135°
90°/135°
90°/135°
D
15
25
25
15
25
35
35
AE - Angolo esterno
20x10
20x15
30x15
40x10
40x15
40x20
60x20
A
11,2
16,4
16,4
11,2
16,4
21,6
21,6
B
22,4
22,8
32,8
42,4
42,8
43,2
63,2
C
33
33
33
33
33
33
33
20x10
20x15
30x15
40x10
40x15
40x20
60x20
A
11,2
16,4
16,4
11,2
16,4
21,6
21,6
B
22,4
22,8
32,8
42,4
42,8
43,2
63,2
C
25
25
25
25
25
25
25
Involucri
Spine e
prese
Prese
interbloccate
Interruttori
A
B
Illuminazione
C
BASE
A
Connettori
α
B
COPERCHIO
D
Quadri
assiemati
D
Adattatori
COPERCHIO
Avvolgicavo
industriali
BASE
20x10
20x15
30x15
40x10
40x15
40x20
60x20
A
22,4
22,8
32,8
42,4
42,8
43,2
63,2
B
37,6
40,8
40,8
37,6
40,8
46
46
C
11,2
16,4
16,4
11,2
16,4
21,6
21,6
α
65°/135°
65°/135°
65°/135°
65°/135°
65°/135°
65°/135°
65°/135°
C1
D
D
5
5
5
5
5
5
5
C2
20x10
20x15
30x15
40x10
40x15
40x20
60x20
A
11,2
16,4
16,4
11,2
16,4
21,6
21,6
B
22,4
22,8
32,8
42,4
42,8
43,2
63,2
C
42,4
42,8
52,8
62,4
62,8
63,2
83,2
C2
62,4
62,8
72,8
82,4
82,8
83,2
103,2
D
5
5
5
5
5
5
5
Accessori
Morsettiere
Tubi
Canali
536
(dimensioni in mm)
537
Serie WADO: battiscopa
4.4
Sezione
BATTISCOPA, CORNICE, SOPRAPAVIMENTO
CEI 23-19
Canali portacavi in materiale plastico
e loro accessori ad uso battiscopa
1983 prima edizione
CANALI BATTISCOPA/CORNICE
Particolarmente adatti per ristrutturazioni negli
ambienti domestici, per rinnovare uffici, per impianti in
edifici prefabbricati, offrono il vantaggio di armonizzarsi perfettamente a qualsiasi ambiente.
I canali a battiscopa Serie WADO vengono installati sul
perimetro dei locali in prossimità del pavimento, possono ospitare diversi tipi di cavi ed assicurano la continuità di separazione tra i circuiti per correnti forti e
deboli lungo tutto il percorso della canalizzazione,
anche in corrispondenza di angoli, giunti, derivazioni e
scatole porta apparecchi.
I battiscopa Scame Serie WADO sono caratterizzati da:
CANALI SOPRAPAVIMENTO
FONDO
Utilizzato soprattutto negli ambienti di uso domestico
e di lavoro, consente l’alimentazione di utenze distanziate dalle prese a parete (dell’impianto elettrico,
telefonico, TV centralizzato e trasmissione dati EDP, PC,
etc.) senza dover intervenire sulla pavimentazione.
Struttura estremamente robusta, particolarmente
adatta in luoghi ad elevato calpestio; sopporta il passaggio occasionale di veicoli come in padiglioni fieristici o manifestazioni similari.
Il fondo del canale è provvisto di fori Ø 4,5mm e asole
6,8x4,5mm con interasse 40mm e passo 200mm.
Adattatori
Avvolgicavo
domestici
Il canale soprapavimento Serie WADO è caratterizzato da:
- Una dimensione standard di ingombro ridotto (70 mm)
- Elevata resistenza allo schiacciamento
- Separazione dei circuiti a tre scomparti
- Possibilità di interconnessione con i canali battiscopa
e i minicanali Serie WADO mediante appositi accessori
- Coperchio smontabile con attrezzo
- Colori disponibili: bianco, antracite, marrone, grigio
Portalampade
TV e telefono
Contenitori
portafrutto
- 2 dimensioni 80mm e 120mm
- Separazione dei circuiti a tre scomparti con
separatori fissi per versione 80mm
GENERALITÀ
I sistemi di canalizzazione SCAME Serie WADO battiscopa sono studiati per rispondere ai molteplici problemi
legati alla distribuzione dell’energia elettrica.
Un design moderno ne permette l'inserimento esteticamente gradevole sia negli ambienti domestici che di
lavoro.
Involucri
- Separazione dei circuiti a 5 scomparti con separatori
fissi per versione 120mm
- Gamma completa di accessori di interconnessione
SEZIONI CANALI (mm2)
Il canale battiscopa è utilizzabile anche come cornice
grazie alla unificazione delle due funzioni in un medesimo elemento.
- Utile coperchio di ispezione sulle scatole
porta apparecchi
Canale battiscopa 80 mm
1
2
Numero
massimo
di
conduttori
installabili
3
- Massima sicurezza attestata dal marchio IMQ sia per i
canali che per gli accessori
- Canale battiscopa/cornice 80 mm
- Possono essere installati anche a parete e a soffitto
- Canale battiscopa/cornice 120 mm
- Canale soprapavimento
- Possibilità di integrazione con i minicanali Serie Wado
dovuta alla stessa filosofia progettuale, linea estetica
coordinata e funzioni integrate.
- Film adesivo trasparente rimovibile che garantisce la
protezione del canale dai danneggiamenti
superficiali durante le fasi di installazione
Canale battiscopa/cornice 120 mm.
Canale battiscopa 120 mm
1
2
3
4
5
Canale soprapavimento
Canale soprapavimento
1 2 3
*
* Non è utilizzabile per energia il vano
più prossimo al pavimento.
538
*
* Non è utilizzabile per energia il vano
più prossimo al pavimento.
2
3
4
5
274
300
274
1,5mm2
13
14
13
2,5mm2
9
10
9
4mm2
7
8
7
6mm2
5
6
5
327
391
409
391
327
1,5mm2
14
18
18
18
14
2,5mm2
10
12
12
12
10
4mm2
8
9
9
9
8
6mm2
6
7
7
7
6
152
194
152
1,5mm2
7
8
7
2,5mm2
5
5
5
4mm2
4
4
4
Tubi
6mm2
3
3
3
Canali
Prese
interbloccate
Interruttori
1
Sezioni
canali mm2
- Scatole di derivazione e per montaggio apparecchi di
serie civili
VERSIONI:
Canale battiscopa/cornice 80 mm.
Spine e
prese
- Coperchio smontabile con attrezzo
- Colori disponibili: bianco, antracite, marrone
REVERSIBILITÀ:
Spine e prese
Sezioni
canali mm2
Numero
massimo
di
conduttori
installabili
Sezioni
canali mm2
Numero
massimo
di
conduttori
installabili
Illuminazione
Connettori
Quadri
assiemati
Adattatori
Avvolgicavo
industriali
Accessori
Morsettiere
539
4.4
Sezione
ACCESSORI
L’ampia gamma di accessori rende i battiscopa della
Serie WADO un sistema di canalizzazione completo e in
grado di soddisfare le esigenze delle installazioni
moderne.
Pratici e funzionali gli accessori per battiscopa Serie
WADO non richiedono particolari abilità o attrezzature;
tutto il sistema è di facile installazione e le eventuali
imprecisioni dovute al taglio o alle imperfezioni della
parete sono ben mascherate. Gli accessori permettono
inoltre di integrare i battiscopa agli altri sistemi di
canalizzazione Serie WADO (minicanali e canali soprapavimento).
ANGOLO PIANO VARIABILE (solo versione 120)
Realizzati in due misure (per battiscopa da 80mm e per
battiscopa da 120mm) possiedono un design particolarmente curato che rende gradevole l’esecuzione finale.
Tutti gli accessori inoltre sono forniti con la relativa
base che, nelle versioni con più scomparti, garantisce la
separazione dei circuiti.
Gli accessori sono forniti in pratici e ridotti imballi che
ne facilitano l’immagazzinamento ed il trasporto.
Consente di realizzare angoli da 90° a 170° sul percorso
della canalizzazione.
AV
Spine e prese
90°/170°
Adattatori
90° MIN
Avvolgicavo
domestici
170° MAX
Portalampade
ANGOLO INTERNO (VARIABILE)
AI
Consente di realizzare percorsi all’interno di un angolo.
Si adatta perfettamente a qualsiasi angolo compreso tra
80° e 120°. Non necessita di operazioni di adattamento
con utensili. Fornito di base con setti separatori.
80°/120°
80° MIN
GIUNTO LINEARE
Necessario per perfezionare la giunzione di due canali
battiscopa su di un percorso rettilineo. Nasconde
le eventuali imperfezioni dovute alle operazioni di
taglio e agevola il corretto
allineamento delle barre.
Viene fornito completo di
accessorio per allineamento
che semplifica le operazioni
di installazione mantenendo
in posizione i due tronconi
di canale da unire.
GU
TV e telefono
Contenitori
portafrutto
Involucri
Spine e
prese
120° MAX
Prese
interbloccate
ANGOLO ESTERNO (VARIABILE)
AE
Consente di realizzare percorsi all’esterno di un angolo.
Si adatta perfettamente a qualsiasi angolo compreso tra
70° e 135°. Non necessita di operazioni di adattamento
con utensili. Fornito di base con setti separatori.
70°/135°
290°/225°
225°
DERIVAZIONE A “T” PER MINICANALI
Permette di integrare facilmente i battiscopa con i
minicanali della Serie WADO di Scame.
Due diverse possibilità di configurazione:
- Derivazione in 3 direzioni
- Derivazione a 90° (con
coperchietto di chiusura)
Possibilità di integrare
minicanali con base 20, 30
o 40 mm e anche 60 mm
per la misura 120.
GM
Interruttori
Illuminazione
Connettori
135° MIN
290°
Quadri
assiemati
Adattatori
70° MAX
AP
ANGOLO PIANO (solo versione 80)
DERIVAZIONE A “T”
Consente di realizzare angoli di 90° sul percorso della
canalizzazione. La soluzione più discreta ed elegante
per realizzare un giro porta.
Classico accessorio che rappresenta la migliore soluzione
estetica per la derivazione di battiscopa fino a 3 direzioni.
Diverse possibilità di configurazione:
- Derivazione in 3 direzioni
- Derivazione a 90° (con
coperchietto di chiusura)
- Derivazione passante (con
coperchietto di chiusura).
GT
Avvolgicavo
industriali
Accessori
Morsettiere
Tubi
Canali
540
541
4.4
Sezione
GS
DERIVAZIONE CANALE SOPRAPAVIMENTO
TAPPO TERMINALE
Consente di derivare il canale soprapavimento con il
battiscopa fino a 3 direzioni.
Le direzioni non necessarie si possono escludere con
l’apposito coperchietto di chiusura.
Ideale per una facile ed elegante chiusura del tragitto,
permette di nascondere eventuali imperfezioni dovute
alle operazioni di taglio. Viene fornito completo di staffa fissaggio terminale che permette di fissare il tappo
terminale alla base del battiscopa in maniera solida e
tenace. Fissaggio mediante vite.
TT
Spine e prese
Adattatori
Avvolgicavo
domestici
Portalampade
CC
COPERCHIETTO CHIUSURA
COPRISCOMPARTO
Accessorio da utilizzare in unione con la derivazione a T
e la derivazione soprapavimento. Consente di chiudere
le direzioni dell’impianto non necessarie. Smontabile,
per un futuro ampliamento dell’impianto.
Adatto per segregare gli scomparti che devono rimanere isolati anche dopo la rimozione del coperchio principale quali circuiti EDP e telefono da potenza.
TV e telefono
CP
Contenitori
portafrutto
Involucri
Spine e
prese
Prese
interbloccate
TF
TRAVERSINO FERMACAVO
ACCESSORI PRESA TELEFONICA
Può essere installato per il contenimento dei cavi nella
fase di installazione e cablaggio delle apparecchiature.
In posizione aperta rimane agganciata al canale per
favorire la posa dei cavi.
Adattatore per presa telefonica utilizzabile su tutte le
scatole porta apparecchi con interasse 83,5 mm a 3
moduli.
TE
Interruttori
Illuminazione
Connettori
Quadri
assiemati
Adattatori
TM
TERMINALE PASSAGGIO MURO
TASSELLO
Permette di rifinire in maniera semplice e veloce l’impianto nel caso il battiscopa debba passare attraverso
un muro.
Fissaggio leggero a percussione.
Composto da un corpo in poliammide con premontata
una vite speciale a chiodo con impronta a croce. Il collare svasato entra parzialmente nella preforatura del
minicanale nascondendosi. L’applicazione è rapida: la
foratura infatti può anche essere passante attraverso
l’oggetto da fissare e con pochi colpi di martello si
ottiene una perfetta tenuta. La testa con impronta a
croce permette l’eventuale rimozione del fissaggio in
futuro.
PK
Avvolgicavo
industriali
Accessori
Morsettiere
Tubi
Canali
542
543
4.4
Sezione
Spine e prese
PA60
ORIZZONTALE 2 MOD. - INTERASSE 60mm
ORIZZONTALE 6 MOD. - INTERASSE 120mm
Composta da una base, un coperchio adatto ad accogliere portafrutti di interasse 60 mm. e da un coperchio
d’ispezione.
Combinata con l’apposito coperchio di derivazione può
essere utilizzata come scatola di derivazione.
Composta da una base, un coperchio adatto ad accogliere portafrutti di interasse 120 mm e da un coperchio d’ispezione.
PA90
Adattatori
Avvolgicavo
domestici
53mm
Portalampade
53mm
TV e telefono
Contenitori
portafrutto
Involucri
PA80
43mm
ORIZZONTALE 3 MOD. - INTERASSE 83,5mm
COPERCHIO D’ISPEZIONE
Composta da una base, un coperchio adatto ad accogliere portafrutti di interasse 83,5 mm. e da un coperchio d’ispezione.
essere utilizzata come una capiente scatola di derivazione.
É abbinato a tutte le scatole porta apparecchi.
Comodo e funzionale, permette d’ispezionare il cablaggio ad impianto finito.
Spine e
prese
Prese
interbloccate
53mm
Interruttori
Illuminazione
Connettori
Quadri
assiemati
PB80
53mm
43mm
VERTICALE 3 MOD. - INTERASSE 83,5mm
COPERCHIO DI DERIVAZIONE
Composta da una base, un coperchio adatto ad accogliere portafrutti di interasse 83,5 mm. e da un coperchio d’ispezione.
essere utilizzata come una scatola di derivazione.
Abbinato alle scatole porta apparecchi consente di realizzare differenti e capienti scatole di derivazione.
PD
Adattatori
Avvolgicavo
industriali
Accessori
Morsettiere
Tubi
Canali
544
545
4.4
Sezione
SCAME SERIE WADO:
VERSIONE 80 mm
Perfetta integrabilità estetica e funzionale con battiscopa
versione 120 mm e con minicanali Scame serie Wado.
CANALE BATTISCOPA, CORNICE, SOPRAPAVIMENTO E ACCESSORI
LEGENDA
GS - Derivazione canale
soprapavimento
TM - Terminale passaggio
muro
PB - Scatola porta apparecchi
SA - Scatola di derivazione
(Minicanale)
AP AI AE CC GT GU GM-
Angolo piano
Angolo interno variabile
Angolo esterno variabile
Coperchietto chiusura
Derivazione a “T”
Giunto lineare
per minicanali
GT - Derivazione a “T”
AP
Spine e prese
Adattatori
Avvolgicavo
domestici
Portalampade
TV e telefono
Contenitori
portafrutto
Involucri
TM
Spine e
prese
PB80
SA
TF
Prese
interbloccate
Interruttori
Illuminazione
Minicanale
Connettori
AT
CC
CP
Battiscopa
cornice
PB90
Battiscopa
cornice
GT
Quadri
assiemati
PA60
Adattatori
AI
Avvolgicavo
industriali
Canale
soprapavimento
GU
GM
PA80
Accessori
AE
AP
AT
GS
Morsettiere
Tubi
TT
Canali
546
547
4.4
Sezione
SCAME SERIE WADO:
VERSIONE 120 mm
Perfetta integrabilità estetica e funzionale con battiscopa
versione 80 mm e con minicanali Scame serie Wado.
CANALE BATTISCOPA, CORNICE, SOPRAPAVIMENTO E ACCESSORI
LEGENDA
Adattatori
AP AI AE CC GT GU GM-
Angolo piano
Angolo interno variabile
Angolo esterno variabile
Coperchietto chiusura
Giunto lineare
per minicanali
AP
GS - Derivazione canale
soprapavimento
TM - Terminale passaggio
muro
PB - Scatola porta apparecchi
(Minicanale)
Battiscopa
cornice
80
Avvolgicavo
domestici
Portalampade
TV e telefono
Contenitori
portafrutto
PA80
TM
PB60
Spine e prese
Involucri
Battiscopa
cornice
80
PA80
Spine e
prese
PA90
GM
Prese
interbloccate
AE
Interruttori
Illuminazione
AT
Connettori
Minicanale
Battiscopa
cornice
120
80mm
Quadri
assiemati
Minicanale
PA90
Adattatori
PA80
CC
GM
AI
Canale
soprapavimento
120mm
GT
Avvolgicavo
industriali
PA60
GU
AV
GS
Accessori
AE
Morsettiere
CC
Tubi
TF
Canali
548
549
4.4
Sezione
CANALE BATTISCOPA E ACCESSORI
Norma di riferimento CEI 23-19
Spine e prese
autoestinguente
- Tensione nominale di impiego 1000V~
- Smontabilità con attrezzo
- Grado di protezione IP40
- Colori disponibili: bianco, antracite e marrone
- Tipo di posa: a pavimento, a parete, a soffitto
- Resistenza all'urto 1J
- Lunghezza barre standard 2m
- Il fondo del canale è provvisto di fori
Ø 4.5mm e asole 6.8x4.5mm con
interasse 40mm e passo 200mm.
Canale
battiscopa/cornice
80
120
N°
SCOMPARTI
COLORE
3
5
Angolo
piano
Angolo esterno
variabile
Angolo
piano variabile
Giunto
lineare
per minicanali
Derivazione
a “T”
Derivazione a “T” per
canale soprapavimento
Adattatori
AI
AP
AE
AV
GU
GM
GT
GS
120mm
Avvolgicavo
domestici
*
Portalampade
*da 20x10
80mm
*
PER
BATTISCOPA
Angolo interno
variabile
CODICE
ARTICOLO
(1 m)
imb.
i 879.0080
20 m
TV e telefono
a 40x20
CODICE
ARTICOLO
imb.
CODICE
ARTICOLO
imb.
CODICE
ARTICOLO
i 879.AI0080
10
i 879.AE0080
10
i 879.AP0080
imb.
CODICE
ARTICOLO
imb.
10
i 879.0080A
20 m
i 879.AI0080A
10
i 879.AE0080A
10
i 879.AP0080A
10
i 879.0080M
20 m
i 879.AI0080M
10
i 879.AE0080M
10
i 879.AP0080M
10
i 879.0120
20 m
i 879.AI0120
10
i 879.AE0120
10
i 879.0120A
20 m
i 879.AI0120A
10
i 879.AE0120A
10
i 879.0120M
20 m
i 879.AI0120M
10
i 879.AE0120M
10
Utilizzare
AV
Utilizzare
AP
CODICE
ARTICOLO
imb.
CODICE
ARTICOLO
imb.
CODICE
ARTICOLO
imb.
CODICE
ARTICOLO
imb.
i 879.GU0080
10
i 879.GM0080
10
i 879.GT0080
10
i 879.GS0080
10
i 879.GU0080A
10
i 879.GM0080A
10
i 879.GT0080A
10
i 879.GS0080A
10
i 879.GU0080M
10
i 879.GM0080M
10
i 879.GT0080M
10
i 879.GS0080M
10
i 879.AV0120
10
i 879.GU0120
10
i 879.GM0120
10
i 879.GT0120
10
i 879.GS0120
10
i 879.AV0120A
10
i 879.GU0120A
10
i 879.GM0120A
10
i 879.GT0120A
10
i 879.GS0120A
10
i 879.AV0120M
10
i 879.GU0120M
10
i 879.GM0120M
10
i 879.GT0120M
10
i 879.GS0120M
10
Contenitori
portafrutto
Involucri
Spine e
prese
Prese
interbloccate
Interruttori
* h 80 profondità 20 mm - h 120 profondità 25 mm
Terminale
passaggio muro
Coperchietto
di chiusura
TM
CC
Tappo
terminale
Accessorio per
presa telefonica
TT
TE
Traversino
fermacavo
Copriscomparto
TF
Illuminazione
CP
Connettori
da 20x10
a 40x20
Quadri
assiemati
Cieco
PER
BATTISCOPA
80
N°
SCOMPARTI
3
COLORE
Con uscita per battiscopa 80
CODICE
ARTICOLO
imb.
(•)
Con uscita per minicanali
CODICE
ARTICOLO
imb.
CODICE
ARTICOLO
imb.
CODICE
ARTICOLO
imb.
CODICE
ARTICOLO
imb.
CODICE
ARTICOLO
imb.
i 879.CC0080
10
i 879.TM0080
5
i 879.TT0080
10
i 879.TE80
5
i 879.CC0080A
10
i 879.TM0080A
5
i 879.TT0080A
10
i 879.TE80A
5
i 879.CC0080M
10
i 879.TM0080M
5
i 879.TT0080M
10
i 879.TE80M
5
(••)
CODICE
ARTICOLO
120
550
5
10
i 879.CC0121
10
i 879.CC0122
10
i 879.TM0120
5
i 879.TT0120
10
i 879.CC0120A
10
i 879.CC0121A
10
i 879.CC0122A
10
i 879.TM0120A
5
i 879.TT0120A
10
i 879.CC0120M
10
i 879.CC0121M
10
i 879.CC0122M
10
i 879.TM0120M
5
i 879.TT0120M
10
CODICE
ARTICOLO
(1 m)
imb.
Adattatori
Avvolgicavo
industriali
Accessori
Morsettiere
i 879.TF80
i 879.CC0120
imb.
(•••)
30
i 879.CP80
20
Tubi
Utilizzare
TE80
Canali
(•) per scatola 3 moduli
(••) colore azzurro
(•••) colore bianco
551
4.4
Sezione
Norme di riferimento CEI 23-19
Spine e prese
- Adatti per canali battiscopa
Adattatori
Avvolgicavo
domestici
INTERASSE 60mm
ORIZZONTALE - 2 MODULI
INTERASSE
PER
BATTISCOPA
80 mm
INTERASSE 120 mm
PROFONDITÀ
53 mm
60 mm
120 mm
53 mm
COLORE
CONFEZ.
IMBALLO
CODICE
ARTICOLO
5
i 879.PA6050
5
i 879.PA6050A
5
i 879.PA6050M
5
i 879.PA6051
5
i 879.PA6051A
5
i 879.PA6051M
INTERASSE
PER
BATTISCOPA
80 mm
Portalampade
PROFONDITÀ
53 mm
120 mm
120 mm
53 mm
COLORE
CONFEZ.
IMBALLO
CODICE
ARTICOLO
5
i 879.PA9050
5
i 879.PA9050A
5
i 879.PA9050M
5
i 879.PA9051
5
i 879.PA9051A
5
i 879.PA9051M
TV e telefono
Contenitori
portafrutto
Involucri
Spine e
prese
Prese
interbloccate
Interruttori
Illuminazione
Connettori
Quadri
assiemati
Coperchio
di ispezione.
Adattatori
Avvolgicavo
industriali
Accessori
Morsettiere
* Nota:
le scatole portapparecchi sono fornite
complete di coperchio di ispezione.
Scatola porta
apparecchi 3 moduli
(interasse 83,5 mm).
Tubi
Canali
552
553
4.4
Sezione
Spine e prese
- Adatti per canali battiscopa
Adattatori
Avvolgicavo
domestici
INTERASSE 83,5 mm
INTERASSE
PER
BATTISCOPA
INTERASSE 83,5 mm
VERTICALE - 3 MODULI
PROFONDITÀ
COLORE
43 mm
80 mm
83,5 mm
53 mm
120 mm
53 mm
CONFEZ.
IMBALLO
CODICE
ARTICOLO
5
i 879.PA8040
5
i 879.PA8040A
5
i 879.PA8040M
5
i 879.PA8050
5
i 879.PA8050A
5
i 879.PA8050M
5
i 879.PA8051
5
i 879.PA8051A
5
i 879.PA8051M
INTERASSE
PER
BATTISCOPA
Portalampade
PROFONDITÀ
COLORE
43 mm
83,5 mm
80 mm
CONFEZ.
IMBALLO
CODICE
ARTICOLO
5
i 879.PB8040
5
i 879.PB8040A
5
i 879.PB8040M
5
i 879.PB8050
5
i 879.PB8050A
5
i 879.PB8050M
TV e telefono
Contenitori
portafrutto
Involucri
53 mm
Spine e
prese
Prese
interbloccate
Interruttori
Illuminazione
Connettori
Quadri
assiemati
Adattatori
Avvolgicavo
industriali
FASI DI INSTALLAZIONE DI UNA SCATOLA PORTA APPARECCHI
1
2
3
4
Accessori
Morsettiere
Tubi
Canali
554
555
4.4
Sezione
ACCESSORI PER CANALI BATTISCOPA
CANALE SOPRAPAVIMENTO
-
COPERCHIO DI DERIVAZIONE
- Abbinato alla scatola porta apparecchi consente di realizzare
una capiente scatola di derivazione
- Fissaggio a scatto
INTERASSE
60 mm
83,5 mm
PER SCATOLE
PA60
PA80/PB80
COLORE
CONFEZ.
IMBALLO
In materiale termoplastico rigido, isolante, autoestinguente
Tensione nominale di impiego 1000V~
Smontabilità con attrezzo
Colori disponibili: bianco, antracite, marrone e grigio
Tipo di posa: a pavimento, a parete, a soffitto
Resistenza all'urto 2J
Lunghezza barre standard 2m
Spine e prese
Adattatori
Avvolgicavo
domestici
CODICE
ARTICOLO
5
i 879.PD60
5
i 879.PD60A
5
i 879.PD60M
5
Portalampade
DESCRIZIONE
COLORE
CONFEZ.
IMBALLO
CODICE
ARTICOLO (1 m)
20 m
879.0007
20 m
879.0007A
i 879.PD80
20 m
879.0007M
5
i 879.PD80A
20 m
879.0007G
5
i 879.PD80M
Canale soprapavimento 70mm
DESCRIZIONE
Spine e
prese
COLORE
TASSELLI
Per Canale soprapavimento
CONFEZ.
IMBALLO
CODICE
ARTICOLO
100/1000
876.PK05
100/1000
876.PK06
Contenitori
portafrutto
Involucri
GIUNTO A T
DESCRIZIONE
TV e telefono
CONFEZ.
IMBALLO
CODICE
ARTICOLO (1 m)
10
879.GT0007
10
879.GT0007A
10
879.GT0007M
10
879.GT0007G
Prese
interbloccate
Interruttori
Illuminazione
Tasselli per fissaggio a parete
DERIVAZIONE A “T” PER CANALE SOPRAPAVIMENTO
Connettori
Quadri
assiemati
Adattatori
Avvolgicavo
industriali
Accessori
Morsettiere
Tubi
Le scatole porta apparecchi interasse 83,5 mm e interasse 60 possono essere utilizzate
come scatole di derivazione grazie all’apposito coperchio.
Consente di derivare il canale soprapavimento con il battiscopa fino a tre direzioni, oppure chiudere le direzioni che non sono necesarie con l’apposito coperchietto.
556
Canali
557
4.4
Sezione
AP - Angolo piano
AI - Angolo interno variabile
TM - Terminale passaggio muro
AE - Angolo esterno variabile
TE - Accessorio per presa telefonica
Spine e prese
Adattatori
Avvolgicavo
domestici
Portalampade
80
120
A
24
/
B
78
/
C
98
/
D
10
/
E
/
/
GU - Giunto lineare
80
120
A
78
118
B
68
82
C
24
29
D
40
51
α
80°/120°
80°/120°
GM - Derivazione a “T” per
80
120
A
78
118
B
67
73
C
24
29
D
27
27
α
70°/135°
70°/135°
80
120
A
5
5
B
42
48
C
120
160
D
/
/
E
78
118
80
120
A
24
29
B
31
31
C
78
118
PA - Scatola portapparecchi interasse 60mm
D
14
16
E
2
2
80
120
A
39
39
B
100
100
C
67
67
D
72
/
E
/
/
TV e telefono
PA - Scatola portapparecchi interasse 83,5mm orizzontale
minicanali
Contenitori
portafrutto
Involucri
Spine e
prese
Prese
interbloccate
Interruttori
80
120
A
24
29
B
78
118
C
42
42
D
15
15
E
/
/
80
120
A
39
45
B
60
80
C
109
149
D
45
51
E
/
/
80
120
A
39
45
B
92
130
C
109
149
D
72
101
E
/
/
80
120
A
53
53
B
108
108
C
196
236
D
72
104
E
50
50
F
50
50
A
80 43/53
120 53
B
105
141
C
196
236
D
72
104
E
100
100
F
50
50
Illuminazione
Connettori
GS - Derivazione a “T”
CC - Coperchietto di chiusura
PB - Scatola portapparecchi interasse 83,5mm verticale
PA - Scatola portapparecchi interasse 120mm
per canale soprapavimento
Quadri
assiemati
Adattatori
Avvolgicavo
industriali
Accessori
Morsettiere
80
120
A
39
45
B
92
130
C
109
149
D
72
101
F
10
10
80
120
A
4
5
B
30
34
C
78
118
D
/
/
E
/
/
A
80 43/53
120
/
B
108
/
C
230
/
D
72
/
E
50
/
F
100
/
80
120
A
53
53
B
218
218
C
196
236
D
72
104
E
100
170
F
50
50
(Dimensioni in mm)
558
Tubi
Canali
559
4.4
Sezione
CANALI PORTACAVI E PORTA-APPARECCHI
CANALI PORTACAVI, PORTA-APPARECCHI E ACCESSORI
CEI 23-32
Sistemi di canali di materiale plastico isolante
e loro accessori ad uso portacavi
e porta-apparecchi per soffitto e parete
1990 prima edizione
CARATTERISTICHE TECNICHE:
GENERALITÀ
Questa serie è particolarmente adatta agli ambienti
industriali o artigianali dove è necessario prevedere il
contenimento, la copertura o la protezione di fasci di
cavi di qualsiasi tipo d’impianto e dove è richiesta la
posa anche di un numero elevato di cavi sia per correnti forti che deboli e consentono una separazione
flessibile dei circuiti (impianto elettrico, telefonico, TV
centralizzato e trasmissione dati EDP, PC, etc.) grazie ai
separatori.
I canali portacavi e porta-apparecchi SCAME sono caratterizzati da:
- Colore: bianco RAL 9016
- Realizzati in materiale termoplastico isolante ed
antiurto, autoestinguente e resistente al calore
anormale ed al fuoco fino a 960°C secondo la norma
IEC 60695-2-1
- Barre di lunghezza standard pari a 2m complete di
coperchio
- Installazione a parete e a soffitto e fissaggio a mezzo
tasselli
- Fori per il fissaggio a muro predisposti sulla base
- Coperchi asportabili a mano e, utilizzando gli appositi
traversini di irrigidimento, asportabili mediante l’uso
di un attrezzo.
Centralino per interruttori modulari
VERSIONI
SC
CANALI PORTACAVI
Non accolgono gli accessori porta-apparecchi se non con
l’ausilio di apposito accessorio da montare sul fondo del
canale stesso.
-
Spine e prese
Sistema portacavi e sistema porta-apparecchi
In materiale termoplastico isolante, antiurto, autoestinguente
Fori per il fissaggio a muro predisposti sulla base
Lunghezza standard barre: 2m
Adattatori
Avvolgicavo
domestici
Canali portacavi
e porta-apparecchi
Canali portacavi
Elemento
di fissaggio
componenti sul fondo
Separatore
Mensola a parete
Portalampade
TV e telefono
Contenitori
portafrutto
Involucri
(#)
DIMENSIONI N° SCOMPARTI
B x H (mm)
per canali:
usare separatore
CS
CODICE
IMBALLO
CODICE
IMBALLO
CODICE
IMBALLO
ARTICOLO (1 m) (m)
ARTICOLO (1 m) (m)
ARTICOLO (1 m) (m)
TE
CODICE
ARTICOLO
IMB.
-
-
i 872.TE060
20
40x40
1 *
i 872.04040
60
-
-
-
-
60x40
3 *
i 872.06040
40
-
-
i 872.CS40
100
60x60
3 *
i 872.06060
32
-
-
80x60
3 *
i 872.08060
24
-
-
i 872.TE080
20
100x80
3 *
i 872.10080
16
-
-
i 872.TE100
20
100x60
3
-
-
i 872.10060
18
150x60
5
-
-
i 872.15060
12
150x80
5
-
-
i 872.15080
8
200x80
7
-
-
i 872.20080
8
grigio
CODICE
ARTICOLO
MP
CONF.
IMB.
Prese
interbloccate
i 872.MP01
20/80
Interruttori
Illuminazione
i 872.CS60
108
Connettori
NON SERVE
CANALI PORTACAVI E PORTA-APPARECCHI
Hanno particolari scanalature sul fondo che consentono
l’installazione di accessori porta-apparecchi.
i 872.MP02
1/20
* Separatore da installare mediante apposito elemento di fissaggio componenti sul fondo (TE)
# Ciascuna barra è completa di tre traversini fermacavo di irrigidimento
SEZIONE CANALI
E QUANTITÀ CAVI
INSERIBILI
Angolo esterno
Spine e
prese
TIPO
CANALE
A
B
Quadri
assiemati
SEZIONE
GEOMETRICA
SCOMPARTI cm2
SEZ.
1,5 mm2
SEZ.
2,5 mm2
SEZ.
4 mm2
SEZ.
6 mm2
SEZ.
10 mm2
SEZ.
16 mm2
SEZ.
25 mm2
Adattatori
Angolo piano
AE
AP
40
40
14,2
74
51
39
23
16
12
7
60
40
20,4
105
74
56
33
23
17
11
60
60
32
166
115
88
51
35
26
17
80
60
42,4
220
153
117
68
47
35
22
100
60
53,6
279
194
148
86
59
44
28
150
60
79,5
413
287
220
128
88
65
42
100
80
72,8
379
263
201
117
80
60
38
150
80
108,8
566
393
301
175
120
89
57
200
80
149,7
758
526
403
234
161
120
77
Avvolgicavo
industriali
Accessori
B
A
Morsettiere
Tubi
560
Canali
561
4.4
Sezione
ACCESSORI PER CANALI PORTACAVI E PORTA-APPARECCHI
-
Spine e prese
Adattatori
Avvolgicavo
domestici
Angolo esterno
Angolo interno
Angolo piano
Tappo terminale
Giunto a “T”
Giunto lineare
coprigiunzione
Giunto piano
Giunto variabile
Giunto lineare
▲
± 45°
Scatola per
derivazioni piane
Centralino per
interruttori modulari
Portalampade
▲
TV e telefono
Contenitori
portafrutto
Involucri
AE
AI
AP
TT
GP
GT
GU
grigio
GL
grigio
GV
SA
SC
Spine e
prese
DIMENSIONI
N°
B x H (mm) SCOMPARTI
CODICE
ARTICOLO
IMB.
CODICE
ARTICOLO
IMB.
CODICE
ARTICOLO
IMB.
CODICE
ARTICOLO
IMB.
40x40
1
i 872.AE04040 10/60 i 872.AI04040
10/60 i 872.AP04040 10/120 i872.TT04040
20
60x40
3
i 872.AE06040 10/40 i 872.AI06040
10/60 i 872.AP06040 10/60 i872.TT06040
20
60x60
3
i 872.AE06060 10/40 i 872.AI06060
10/40 i 872.AP06060 10/40 i872.TT06060
20
80x60
3
i 872.AE08060 10/30 i 872.AI08060
10/30 i 872.AP08060 10/20 i872.TT08060
20
100x80
3
i 872.AE10080 8/16
i 872.AI10080
10/20 i 872.AP10080 10/20 i872.TT10080
20
100x60
3
i 872.AE10060 8/16
i 872.AI10060
10/30 i 872.AP10060 1/20 i872.TT10060
20
150x60
5
i 872.AE15060
1/6
i 872.AI15060
1/8
i 872.AP15060 1/12 i872.TT15060
20
150x80
5
i 872.AE15080
1/6
i 872.AI15080
1/6
i 872.AP15080
1/9
i872.TT15080
20
200x80
7
i 872.AE20080
1/4
i 872.AI20080
1/4
i 872.AP20080
1/6
i872.TT20080
20
CODICE
ARTICOLO
IMB.
CODICE
ARTICOLO
i 872.GT40
20
i 872.GP40
i 872.GT60
10
i 872.GP60
IMB.
20
CODICE
ARTICOLO
IMB.
CODICE
ARTICOLO
IMB.
CODICE
ARTICOLO
IMB.
i 872.GU040
20
-
-
-
-
i 872.GU060
20
-
-
-
-
i 872.GU080
20
i 872.GU100
20
20
i 872.GT80
10
i 872.GP80
20
i 872.GT60
10
i 872.GP60
20
i 872.GL02
10
i 872.GV02
10
CODICE
ARTICOLO
IMB.
i 872.SA40
1/10
i 872.SA60
1/4
-
-
i 872.SA60
1/4
CODICE
ARTICOLO
IMB.
-
-
i 872.SC01
(4 DIN)
1/9
Prese
interbloccate
Interruttori
Illuminazione
Connettori
i 872.GU150
i 872.GT80
10
i 872.GP80
20
20
i 872.GU200
(▲) Da applicare sui fianchi del canale.
20
-
-
-
-
i 872.SC02
(10 DIN)
1/10
Quadri
assiemati
Adattatori
Avvolgicavo
industriali
Accessori
Morsettiere
Tubi
Canali
562
563
4.4
Sezione
ACCESSORI PER CANALI PORTACAVI E PORTA-APPARECCHI
-
Spine e prese
Scatola portafrutti
interasse 83,5mm
Placca per scatola
interasse 83,5mm
Adattatori
Scatola portafrutti
int. 60mm
Scatola per prese
telefoniche
Placca per scatola
int. 60mm e telefonica
Scatola
per prese IEC
Placca per
prese IEC
Supporto
Placca per interruttori modulari 6 DIN apparecchiature
Traversino
supporto
apparecchi civili
Fermacavo
a collare
Traversino
fermacavo e
di irrigidimento
Avvolgicavo
domestici
Portalampade
TV e telefono
Contenitori
portafrutto
Involucri
PA
grigia
DIMENSIONI
N°
B x H (mm) SCOMPARTI
40x40
1
60x40
3
60x60
3
80x60
3
100x80
3
100x60
3
150x60
5
150x80
5
200x80
7
CODICE
ARTICOLO
IMB.
-
-
PA
CODICE
ARTICOLO
IMB.
-
PB
grigia
CODICE
ARTICOLO
-
PB
grigia
IMB.
CODICE
ARTICOLO
-
-
-
PB
grigia
PC
CODICE
ARTICOLO IMB.
PC
grigio
IMB.
CODICE
ARTICOLO
CODICE
ARTICOLO
IMB.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
IMB.
CODICE
ARTICOLO
IMB.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
CODICE
ARTICOLO
PD
TA
grigio
TB
IMB.
CODICE
ARTICOLO
IMB.
-
-
-
-
-
-
-
-
-
-
-
-
-
grigio
CODICE
ARTICOLO
TC
TF
Spine e
prese
IMB.
CODICE
ARTICOLO
IMB.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Prese
interbloccate
Interruttori
i 872.PA080
20
i 872.PB080
20
i 872.PA100
15
i 872.PB100
15
i 872.PA02 (*) 1/20
i 872.PB02 (*) 1/30
i 872.PA150
i 872.PB04 (*) 1/20
i 872.PB150
15
i872.PC100 15
i872.PC150 15
15
i 872.PA200
i 872.PB200
10
10
i872.PC200 10
i872.TC10080 10/120
Illuminazione
i872.PD150 10
i872.TA02 1/10
i872.TB100 20
i872.TB150 20
i872.PC02 1/30
* Nota: per le misure 80x60 e 100x80 utilizzare l’apposito accessorio di fissaggio sul fondo.
i872.PD200 10
-
-
i872.TC1006010/120 i872.TF100
-
-
-
-
-
-
20
i872.TF150
20
i872.TF200
20
Connettori
Quadri
assiemati
SEZIONE GEOMETRICA UTILE DEL CANALE IN cm2
CON SCATOLE PORTAFRUTTI MONTANTE
TIPO
CANALE
i872.PC080 20
Adattatori
A
B
SEZIONE
CANALE
cm2
SCATOLA
INTERASSE
83,5 cm2
SCATOLA
INTERASSE
60 mm2
SCATOLE PRESA
TELEFONICA
cm2
SCATOLE
PRESA CEE
cm2
80
60
42,6
8
7
0,3
-
100
60
53,6
19
18
11
-
120
60
62,9
28
27
21
-
150
60
79,5
45
44
37
-
100
80
72,8
38
37
31
-
150
80
108,8
74
73
66
27
200
80
145,7
111
110
103
64
Avvolgicavo
industriali
Accessori
Morsettiere
Tubi
Canali
564
565
4.4
Sezione
Canale portacavi
Canale portacavi e porta-apparecchi
SA - Scatola per derivazioni piane
PA02 - Scatola portafrutti int. 83,5 mm
Spine e prese
Adattatori
A
A
Avvolgicavo
domestici
B
A
C
H
B
B
B
A
DIMENSIONE
100x60
150x60
150x80
200x80
A
100
150
150
200
B
60
60
80
80
Per canale
altezza
40
60
80
C
72
122
122
172
A
B
40/60/80/100
60/80/100/120/150/200
100/120/150/200
64
64
84
Per canale
altezza
40
60
A
B
121
221
45
B
40
40
60
60
80
60,5
A
40
60
60
80
100
21,5
DIMENSIONE
40x40
60x40
60x60
80x60
100x80
Portalampade
83,5
TV e telefono
H
121
221
97
129
68
85
50
Contenitori
portafrutto
AP - Angolo piano
AI - Angolo interno
PB02 - Scatola portafrutti int. 60 mm
PB04 - Scatola per prese telefoniche
PC02 - Scatola per prese CEE
Involucri
A
A
B
D
B
Spine e
prese
C
A
63
83
83
103
123
225
123
225
275
B
44
64
64
84
104
150
104
150
200
C
44
64
64
84
104
150
104
150
200
Prese
interbloccate
D
63
83
83
103
123
225
123
225
275
E
40
40
60
60
60
60
80
80
80
AE - Angolo esterno
DIMENSIONE
40x40
40x60
60x60
80x60
100x60
150x60
100x80
150x80
200x80
A
60
60
80
80
80
195
100
220
220
B
60
60
80
80
80
195
100
220
220
C
40
40
60
60
60
60
80
80
80
D
44
64
64
84
104
150
104
150
200
Interruttori
60
53
37
100
DIMENSIONE
40x40
60x40
60x60
80x60
100x60
150x60
100x80
150x80
200x80
D
E
Illuminazione
45
C
62
97
48
48
73
105
SC - Centralino per interruttori modulari
100
PD - Placca per interruttori modulari
57
Connettori
Quadri
assiemati
MP - Mensola a parete
(6 mod. DIN)
Adattatori
A
C
C
B
A
35
B
D
A
44
64
64
84
104
154
104
154
200
B
42
42
62
62
62
62
82
82
80
C
10
10
10
10
10
10
10
10
2
A
C
A
Articolo
SC01
SC02
C
D
Per canale
A B C D
altezza
50/100
120 120 71 67
150/200
220 220 175 87
Articolo
PD150
PD200
A
150
150
B
120
200
30
C
105
105
D
45
45
Morsettiere
H
10
10
Articolo
MP01
MP02
Per canale base
122
202
A
82
184
(dimensioni in mm)
566
Accessori
B
DIMENSIONE
40x40
40x60
60x60
80x60
100x60
150x60
100x80
150x80
200x80
D
D
40
40
60
60
60
60
80
80
80
H
C
60
80
80
80
100
200
100
220
220
B
B
75
95
95
95
115
200
115
220
220
45
A
44
64
64
84
104
150
104
150
200
150
A
B
DIMENSIONE
40x40
40x60
60x60
80x60
100x60
150x60
100x80
150x80
200x80
Avvolgicavo
industriali
Tubi
Canali
567
Canalette per cablaggio
4.4
Sezione
CANALETTE PER CABLAGGIO
Complete di coperchio
Spine e prese
CEI 23-67
Sistemi di canali e di condotti
per installazioni elettriche
GENERALITÀ
Le canalette per cablaggio di quadri e armadi elettrici,
disponibili in 20 dimensioni con passo ridotto e passo
normale, sono dotate di profilo superiore delle lamelle
perfettamente arrotondato per agevolare le operazioni di cablaggio. Realizzate con asole di fissaggio possono essere installate sia a parete che a soffitto.
Canalette per cablaggio quadri ed armadi elettrici vengono proposte da SCAME con queste caratteristiche:
- 20 dimensioni con passo ridotto 4/6/4 mm o con
passo normale 8/12/8 mm (6/8/6 mm per h 30)
- Profilo funzionale per ottimizzare il rapporto fra
dimensione della canaletta e capacità di contenimento dei cavi
- Profilo superiore delle lamelle perfettamente arrotondato per agevolare le operazioni di cablaggio
- Tensione massima d'impiego 1.000V~
- Coperchio con adeguata tenuta meccanica asportabile senza attrezzo
- Colore grigio RAL 7030
- Asole di fissaggio
- Installazione a parete o a soffitto.
- Resistenza all’urto 2J
PASSO
NORMALE
FORI SUL FONDO
PASSO
RIDOTTO
6
4
8
25/40/60
14
A
25 25
h
30
40
60
80
30
40
60
80
A
8
8
8
8
6
4
4
4
B
12
12
12
12
9
6
6
6
C
23,5
30
50
68
23,5
30
50
70
B
8
Avvolgicavo
domestici
Portalampade
TV e telefono
DIMENSIONI
b x h (mm)
IMBALLO
COLORE
(m)
CODICE
ARTICOLO (1m)
PASSO RIDOTTO
CODICE
ARTICOLO (1m)
PASSO NORMALE
ALTEZZA
CAVA (mm)
n°
SCOMPARTI
25 x 30
23,5
1
100
i 874.R2530
25 x 40
30
1
100
i 874.R2540
i 874.2540
25 x 60
50
1
70
i 874.R2560
i 874.2560
25 x 80
68
1
56
i 874.R2580
i 874.2580
40 x 30
23,5
1
80
i 874.R4030
40 x 40
30
1
70
i 874.R4040
i 874.4040
40 x 60
50
1
56
i 874.R4060
i 874.4060
40 x 80
68
1
40
i 874.R4080
i 874.4080
60 x 40
30
1
50
i 874.R6040
i 874.6040
60 x 60
50
1
32
i 874.R6060
i 874.6060
60 x 80
68
1
24
i 874.R6080
i 874.6080
80 x 40
30
1
40
i 874.R8040
i 874.8040
80 x 60
50
1
28
i 874.R8060
i 874.8060
80 x 80
68
1
20
i 874.R8080
i 874.8080
100 x 40
30
1
28
i 874.R0040
i 874.0040
100 x 60
50
1
20
i 874.R0060
i 874.0060
100 x 80
68
1
16
i 874.R0080
i 874.0080
120 x 40
30
1
24
i 874.R0240
i 874.0240
120 x 60
50
1
16
i 874.R0260
i 874.0260
120 x 80
68
1
12
i 874.R0280
i 874.0280
♦♦ i
874.2530
Contenitori
portafrutto
Involucri
♦♦ i
Spine e
prese
874.4030
Prese
interbloccate
Interruttori
Illuminazione
Quadri
assiemati
Adattatori
Avvolgicavo
industriali
4
Accessori
6
80/100/120
25 25
Adattatori
♦♦ Per canale h 30 passo 6/8/6
50
14
Sistema portacavi semplice
Materiale termoplastico rigido, isolante, antiurto, autoestinguente
Tensione massima di impiego 1000V~
Colore grigio RAL 7030
Smontabilità senza attrezzo
Temperatura d'impiego: da -15°C a +60°C
Lunghezza standard barre 2m
Dimensioni cava/lamella/cava:
• passo normale (h 30) ♦♦
- 6/8/6 (mm)
• passo normale (h 40-60-80)
- 8/12/8 (mm)
Connettori
Dimensioni cave e lamelle
-
C
Morsettiere
h
Tubi
25 25
50
PASSO
568
(dimensioni in mm)
Canali
569
4.4
Sezione
CANALI PER CONDIZIONAMENTO
• Temperatura di esercizio: -20°C +60°C
• Colore: bianco RAL 9001
• Resistenza alla trazione a snervamento: 40 N/mm
RM
Spine e prese
2
• Resistenza alla trazione a rottura: 38 N/mm2
Adattatori
• Allungamento a rottura: 109%
• Resistenza alla flessione a snervamento: 69 N/mm
2
CM
AP
TF
• Modulo elastico: 2810 N/mm2
• Resistenza all’urto a 23°C c.i.: 74J/m
Avvolgicavo
domestici
• Temperatura di rammollimento vicat 50N
(incremento termico 50°C/h): 81°C
Portalampade
Infiammabilità su 1,36 mm di spessore (non propaga la
fiamma): 94 V-O
TF
TV e telefono
Contenitori
portafrutto
RD
GENERALITÀ
Involucri
Le canali per condizionamento Scame sono un elegante e pratico sistema in PVC rigido autoestinguente, che
permette di installare agevolmente e rapidamente i
tubi per i vostri nuovi impianti di condizionamento.
Spine e
prese
GT
Queste canali vengono fissate alla parete mediante tasselli ad espansione utilizzando le forature predisposte
sulla base. I tubi vengono trattenuti alla base mediante
apposite staffe ad inserimento rapido, rimovibili con
una lieve divaricazione delle pareti.
GT
Prese
interbloccate
Interruttori
Le canali per condizionamento sono inoltre dotate di
un sistema di accessori per la copertura dei punti di
giunzione, di derivazione e di passaggio a parete. Tutti
gli accessori si montano a scatto esercitando una lieve
pressione alla base di ancoraggio canale/accessorio.
Illuminazione
Connettori
SP
Quadri
assiemati
Adattatori
Canali per condizionamento con tubi in rame e tubi in
PVC per scarico condensa.
Avvolgicavo
industriali
AP
TT
CM
Accessori
Morsettiere
Tubi
Canali per installazione tubi e canaline di servizio: soluzioni estetiche per l’impiantistica.
570
Canali
571
4.4
Sezione
CANALI PER CONDIZIONAMENTO E ACCESSORI
antiurto, autoestinguente.
- Smontabilità senza attrezzo (coperchio standard)
- Temperatura d'impiego: da -20°C a +60°C
- Resistenti all’urto
- Lunghezza standard barre 2m
- Colore: bianco (RAL 9001)
Spine e prese
Adattatori
Avvolgicavo
domestici
Canale per
condizionamento
Angolo
piano
Angolo
interno
Angolo
esterno
Giunto
flessibile
Curve
a muro
Giunto
lineare
Giunto
a “T”
Terminale
a muro
Tappo
terminale
Traversino
fissatubo
Portalampade
TV e telefono
Contenitori
portafrutto
Involucri
AP
DIMENSIONI
b x h (mm)
COLORE
CODICE
ARTICOLO
(1m)
AI
imb.
(m)
CODICE
ARTICOLO
(1m)
imb.
(pz)
CODICE
ARTICOLO
AE
CM
GF
GU
GT
imb.
(pezzi)
CODICE
ARTICOLO
imb.
(pezzi)
CODICE
ARTICOLO
imb.
(pezzi)
CODICE
ARTICOLO
imb.
(pezzi)
CODICE
ARTICOLO
imb.
(pezzi)
CODICE
ARTICOLO
60x45
871.060
24
871.AP060
10
871.AI060
8
871.AE060
12
871.CM060
9
871.GF060
6
871.GU060
30
-
80x60
871.080
16
871.AP080
8
871.AI080
6
871.AE080
9
871.CM080
6
871.GF080
4
871.GU080
30
871.GT080
TM
imb.
(pezzi)
TT
TF
Spine e
prese
CODICE
ARTICOLO
imb.
(pezzi)
CODICE
ARTICOLO
imb.
(pezzi)
CODICE
ARTICOLO
imb.
(pezzi)
871.TM060
10
871.TT060
12
871.TF060
30
871.TM080
8
871.TT080
9
871.TF080
30
Prese
interbloccate
Interruttori
Illuminazione
4
Connettori
110x75
871.110
8
871.AP110
6
871.AI110
4
871.AE110
6
871.CM110
-
4
871.GU110
20
871.GT110
2
871.TM0110
8
-
871.TF110
20
Quadri
assiemati
Adattatori
Modalità d’installazione
10 mm
Avvolgicavo
industriali
Fori di fissaggio
La base va fissata con tasselli ad espansione
con passo max di 600 mm e distanziata
dalla parete di 10 mm. La staffa va inserita
in corrispondenza dei tasselli. La curva e il
passaggio a muro sono predisposti per il
fissaggio a mezzo tassello.
Codice
C
D
Accessori
D
C
871.060
35
200
871.080
50
200
871.110
80
200
Morsettiere
Tubi
Canali
572
573
4.4
Sezione
ACCESSORI PER CANALI PER CONDIZIONAMENTO
Spine e prese
Adattatori
RIDUZIONI
STAFFE PER UNITÀ DI CONDIZIONAMENTO
- 2 pezzi
CONFEZ.
IMBALLO
CODICE
ARTICOLO
Riduzione da 60 a 80
12
871.RD060
DESCRIZIONE
Riduzione da 110 a 80
8
871.RD080
DESCRIZIONE
Avvolgicavo
domestici
CONFEZ.
IMBALLO
CODICE
ARTICOLO
Mensola a parete-portata 140Kg (regolabile)
15
871.MP100
Mensola a parete-portata 100Kg
5
871.MP140
Portalampade
TV e telefono
RACCORDO
DESCRIZIONE
A 2 vie per tubo spiralato
CONFEZ.
IMBALLO
CODICE
ARTICOLO
20
871.GY16
Contenitori
portafrutto
Involucri
ANITIVIBRANTI
- kit 4 pezzi
Spine e
prese
SCATOLA DA INCASSO
CONFEZ.
IMBALLO
CODICE
ARTICOLO
Per mensole - D.30/H.20
1
871.AV101
1
871.AV201
1
871.AV202
DESCRIZIONE
DESCRIZIONE
DIMENSIONI (mm)
Con scarica condensa
540x85mm
Coperchio per scatola
CONFEZ.
IMBALLO
CODICE
ARTICOLO
15
871.PA85
5
871.PK85
Prese
interbloccate
Interruttori
Illuminazione
BASI A PAVIMENTO PER UNITÀ ESTERNE
Connettori
CONFEZ.
IMBALLO
CODICE
ARTICOLO
Per unità esterne 350
24
871.SP035
24
871.SP045
4
871.SP100
Tappo di chiusura per basi a pavimento
24
871.SP001
DESCRIZIONE
TUBO IN RAME CON ISOLAMENTO
CONFEZ.
IMBALLO
CODICE
ARTICOLO
1/4” pollici
50m
871.RM01
3/8” pollici
50m
871.RM03
1/2” pollici
50m
871.RM05
DESCRIZIONE
Quadri
assiemati
Adattatori
Avvolgicavo
industriali
Accessori
Morsettiere
Tubi
Canali
574
575

sistemi di canalizzazione

Transcript

Documenti analoghi

Modulo 1^ laboratorio aerodinamica

ROBOT MULTIFUNZIONE

Prodotti e servizi di qualità destinati a durare nel tempo

Reflection l`olio ECO spazzolato

Prot.n. 756/B15 Catania 11/2/2016 Agli Atti All`Albo on line IL

Documento senza titolo

pH Lab Irda 230V EU

Lanyard portabadge in quadricromia personalizzati

Base Frigo | Stoccaggio per cucina | Accessori per cucina | Prodotti

moulinex - tritatutto illico
