Una realtà tutta italiana

Product Design
Khatod
Una realtà tutta italiana
Khatod nasce nel 1985 come industria optoelettronica per applicazioni industriali. Negli ultimi
anni si è dedicata anche alla produzione di ottiche secondarie per LED di potenza
Khatod ha la sua sede a Cinisello Balsamo.
Stabilimento e uffici occupano una superficie di circa 4000 m2. La sua produzione
va per il 50% in Europa, per il 30 % in Asia
e per il rimanente in America del Nord e
del Sud.
Le lavorazioni hanno un alto livello di automazione, vengono utilizzati robot per
l’assemblaggio dei componenti e moderne macchine per lo stampaggio a canale
caldo.
Ricerca avanzata, simulazioni e sperimentazioni ottiche, software specifici per
stampaggio termoplastico a iniezione, simulazione ottica in-house, progetto e realizzazione delle attrezzature; macchine a
iniezione custom appositamente costruite
per produrre ottiche, sistemi robotizzati per
il processo di stampaggio; sistemi laser per
lappatura e lucidatura; impiego di materie
prime di elevata qualità: sono queste in sintesi le attività e gli strumenti che l’azienda
mette in campo per raggiungere una qualità elevata del prodotto finito.
Pietro Palladino*
le forme
del progetto
*ing. Pietro Palladino, Studio FerraraPalladino, Milano
66
n.6/2011

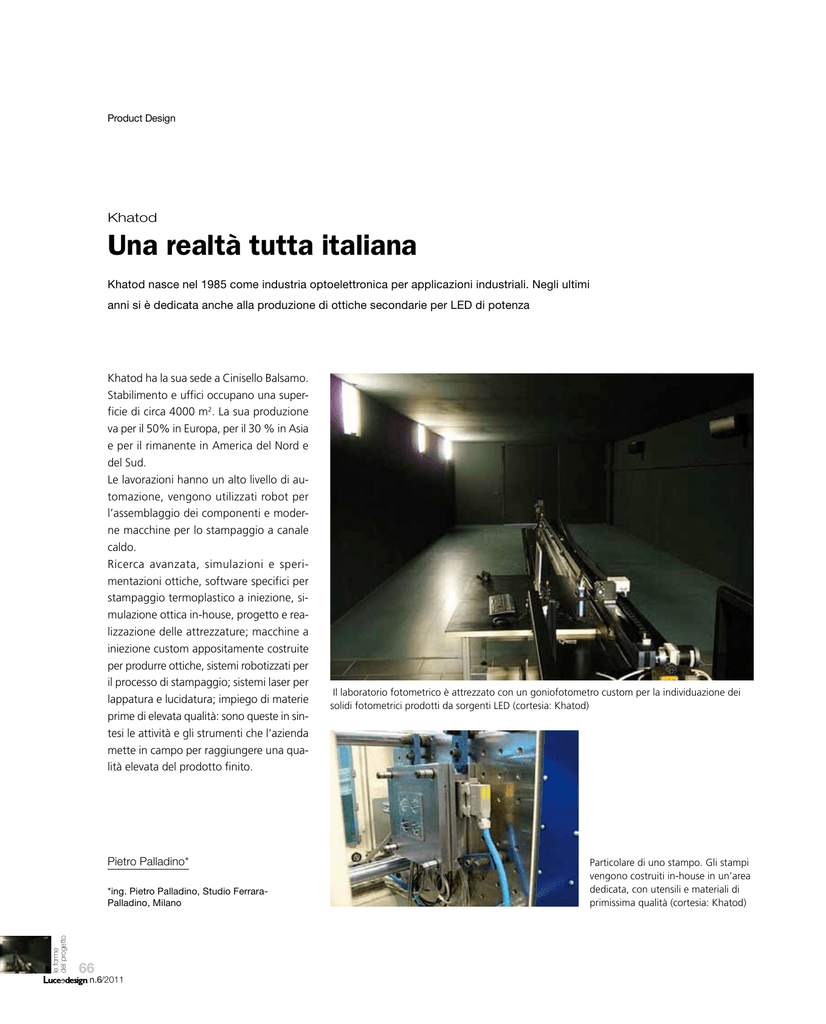

Il laboratorio fotometrico è attrezzato con un goniofotometro custom per la individuazione dei
solidi fotometrici prodotti da sorgenti LED (cortesia: Khatod)
Particolare di uno stampo. Gli stampi
vengono costruiti in-house in un’area
dedicata, con utensili e materiali di
primissima qualità (cortesia: Khatod)
I dispositivi ottici vengono progettati
con l’ausilio di software specialistici.
I campioni vengono misurati ed
eventualmente modificati prima
di giungere alla produzione seriale
(cortesia: Khatod)
KCLP1277, la “Dark Lens”
brevettata da Khatod
(cortesia: Khatod)
le forme
del progetto
Il sistema Galileo offre la possibilità di
comporre convogliatori ottici di tipo diverso
e di orientarli in modo opportuno. Il sistema
si sviluppa su una scheda madre realizzabile
a richiesta (cortesia: Khatod)
67
n.6/2011
mette la verifica delle prestazioni dei
prodotti e sempre internamente vengono
realizzati stampi, utensili e attrezzature
necessarie alla produzione: e la costruzione delle attrezzature è un dettaglio
essenziale per garantire l’omogeneità dei
parametri qualitativi su numeri elevati.
La gestione dell’intero processo garantisce standard qualitativi eccellenti e tempi
di consegna brevi. Attualmente l’azienda
offre una produzione standard di lenti e
convogliatori ottici unitamente ad un
servizio su richiesta di soluzioni custom
provenienti dai costruttori di apparecchi
d’illuminazione a LED.
La nuova serie di lenti di Fresnel PL1174 (cortesia: Khatod)
Una delle lenti triple per LED ad alta potenza, serie PL1342 (cortesia: Khatod)
La presenza di un magazzino per lo stoccaggio dei prodotti a più alta rotazione e
un’area dove sono conservate le attrezzature relative a ciascun prodotto realizzato
completano il quadro aziendale.
le forme
del progetto
Chi scrive queste note ha potuto consta-
68
n.6/2011
tare che questa realtà operativa costituisce
nel suo genere un unicum: la peculiarità di
quest’azienda è infatti quella di affiancare
ai processi produttivi la progettazione di
dispositivi ottici destinati all’industria illuminotecnica.
Un laboratorio fotometrico interno per-
La progettazione delle soluzioni
di sistema
Tra i numerosi brevetti depositati da Khatod, troviamo:
La “Dark Lens”
Si tratta di un riflettore antiriflesso predisposto per essere accoppiato con sorgenti LED a emissione lambertiana fino a
8 mm, con flusso consigliato fino a 400
lumen.
Le soluzioni comunemente adottate
per ridurre l’abbagliamento fanno uso
di dispositivi meccanici o di rivestimenti
chimici antiriflesso, con una significativa
riduzione in termini di efficienza.
Khatod ha brevettato la “Dark Lens”, un
riflettore sfaccettato antiriflesso che raccoglie la luce prodotta dal led e la riflette
in un fascio di 30 gradi. La peculiarità di
questa lente sta in una piccola area riflettente creata sul fondo che permette
di ottenere un’emissione omogenea pur
mantenendo le proprietà antiriflesso.
Il sistema Galileo
Nella produzione di serie è presente il
Sistema Galileo Plus, un sistema modulare progettato per offrire flessibilità nella
definizione della ripartizione fotometrica
nell’illuminazione di grandi aree. Convo-
za inferiore fino al 70% rispetto alle lenti
TIR convenzionali). Sono costituite in pratica da due lenti di Fresnel fuori asse fisso
in un unico pezzo, attraverso un unico
processo di stampaggio, utilizzando la
tecnologia NJC.
Il risultato è una serie di nuove lenti di
Fresnel, la cui efficienza è molto vicina a
quella dell’ottica convenzionale basata su
TIR design.
La struttura corporate della Khatod prevede un feedback dal mercato per alimentare
il reparto ricerca e sviluppo: oltre ai prodotti di serie, infatti, vengono studiati su
richiesta prodotti speciali ad uso esclusivo del committente (cortesia: Khatod)
gliatori ottici differenti possono essere alloggiati su una piastra e ruotati fino a 360
gradi, secondo necessità. La scheda madre
può essere realizzata in versioni custom.
Le lenti di Fresnel (PL 1174)
Khatod ha recentemente sviluppato solu-
zioni ottiche basate sulla lente di Fresnel.
Lo sviluppo di un vecchio concetto di
lente, attualizzato secondo le tecnologie
moderne: la superficie delle lenti è fatta
di solchi concentrici che permettono di
ridurre la massa e il volume di materiale
(la nuova serie PL1174 presenta un’altez-
