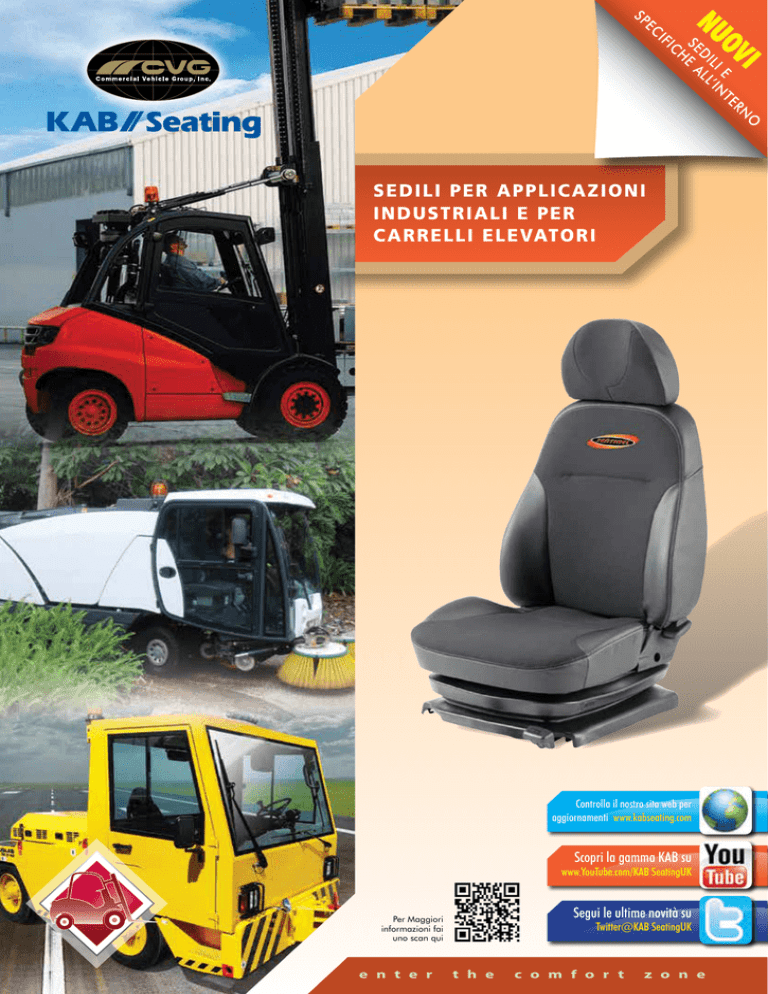

sedili per applicazioni industriali e per carrelli elevatori

EC
E TE
LI ’IN
DI LL
SE E A
H
IC
IF
I
OV
NU
SP
RN
O
SEDILI PER APPLICAZIONI
INDUSTRIALI E PER
C A R R E L L I E L E VAT O R I
Controlla il nostro sito web per
aggiornamenti www.kabseating.com
Scopri la gamma KAB su
www.YouTube.com/KAB SeatingUK
Segui le ultime novità su
Per Maggiori
informazioni fai
uno scan qui
e n t e r
Twitter@KAB SeatingUK
t h e
c o m f o r t
z o n e
L’ultima serie di sedili KAB/Seating pneumatici e
meccanici è adatta per applicazione su:
Carrelli elevatori
Trattorini aeroportuali
Trattorini per traino bagagli
Sentinel Meccanico
Spazzatrici stradali
n
n
Trattori Portuali
n
Movimentatori per container
Movimentatori telescopici
LB
Siamo felici di annunciare il lancio della nuova gamma di
sedili “SENTINEL” adatta ad applicazioni su carrelli
elevatori e piccole macchine da costruzione.
La gamma è stata progettata per la salvaguardia ed il comfort
degli utilizzatori, con comandi di facile regolazione al fine
di una migliore produttività in difficili condizioni
di lavoro.
Schienale basso
MB
Schienale medio
HB
n
Schienale alto
Questi sedili molleggiati offrono un comfort avanzato
e protezione dalle vibrazioni dannose nelle rispettive
aree di lavoro, sono installati dalle più popolari
case costruttrici sia nel settore industriale che in
quello dei carrelli elevatori
I seguenti comfort e opzioni di sicurezza sono
disponibili:
l Piastra 20° Dx e Sx
Rivestimenti in tessuto o PVC
Sospensione meccanica a basso profilo
Una gamma di opzioni disponibili che
includono: Kit cinture, poggiatesta/
estensione schienale, braccioli.
Riscaldamento e supporto.lombare
Versione Base
n Rivestimento in PVC di colore nero
n Corsa della sospensione 60mm
n Micro sensore
Versione Standard
n Rivestimento in tessuto
o PVC di colore nero
n Corsa della sospensione 60mm
n Micro sensore e
riscaldamento
l Cinture di sicurezza
MB
l Braccioli
l Estensione schienale
l Supporto lombare
l Isolatore longitudinale (serie 100/800)
l Piastre riscaldanti (12V, 24V o 48V)
l Poggiatesta
l OTR – Posizionamento automatico
(serie 800 pneumatica)
l Regolazione altezza
Sentinel Pneumatico
n
n
n
n
Compressore incorporato 12, 24 o 48V
Rivestimenti in tessuto o PVC
Sospensione meccanica a basso profilo
Una gamma di opzioni disponibili che
includono: Kit cinture, poggiatesta/
estensione schienale, braccioli,
Riscaldamento e supporto.lombare
l Sensore presenza uomo
l Rivestimenti in tessuto o PVC
n
l Compressori 12, 24 o 48V
Versione Premium
n in due toni di colore
n Sospensione pneumatica
autolivellante corsa 60mm
n Micro sensore e riscaldamento
Per piccoli carrelli elevatori e veicoli da lavoro con
spazio limitato in cabina .
I sedili KAB hanno un basso punto SIP ed un cuscino
ad alto profilo che assicurano una protezione effettiva
all’operatore.
Per veicoli di grandi dimensioni sono disponibili sedili
con una corsa del molleggio di 100mm e cuscini bassi.
Tutte le parti di ricambio sono sempre disponibili,
un fattore importante per assicurare sedili
costantemente sicuri agli operatori
Versione Deluxe
n Rivestimento in tessuto
n Sospensione pneumatica autolivellante corsa 60mm
n Micro sensore n riscaldamento n tasca porta documenti
MB
Compact Pneumatico
Compact Meccanico
n
n Sedile COMPACT, meccanico a
bassa frequenza
n
n
n
n
n
n
n
Sedile COMPACT, pneumatico a bassa frequenza
Seduta integrale COMPACT
Cintura da 2” con avvolgitore, in opzione
Corsa della sospensione da 40,60 o 80mm
Regolazione del peso da 50 a 150Kg
Compressore integrato da 12 o 24V
Peso del sedile < 22 Kg
Rivestimento in tessuto
o PVC
LB
n
n
n
n
n
n
Seduta integrale COMPACT
Cintura da 2” con
avvolgitore, in opzione
Corsa della sospensione
da 40,60 o 80mm
Regolazione del peso
da 50 a 140Kg
Peso del sedile < 25 Kg
Rivestimento in tessuto o PVC
LB
85/E1 Pneumatico
n
Sospensione pneumatica 85 a bassa frequenza
Schienale medio tipo E1
n Cintura da 2” con avvolgitore, in opzione
n Corsa della sospensione 175mm
n Regolazione altezza integrata, 75mm
n Regolazione del peso da 50 a 140Kg
n Compressore 12V integrato
n Posizionamento automatico
OTR
n Piastra girevole 10-20°
Dx e Sx
n Isolatore longitudinale
n Supporto lombare meccanico
n
61/K1 Meccanico
n
n
n
n
n
n
n
Sospensione meccanica 61 a bassa frequenza
Schienale medio tipo K1
Cintura da 2” con avvolgitore, in opzione
Corsa della sospensione 160mm
Regolazione altezza
integrata, 60mm
Regolazione del peso da 50
a 175Kg
Cintura di sicurezza
MB
MB
86/K4 Pneumatico
n
Sospensione pneumatica 86
n Schienale alto K4
n Cintura da 2” con avvolgitore,
in opzione
n Corsa della sospensione
175mm
n Regolazione altezza integrata,
75mm
n Regolazione del peso da 80
a 150Kg
n Piastra girevole 10-20° Dx e Sx
n Isolatore longitudinale
n Supporto lombare meccanico
HB
GSX3000 Pneumatico
n
n
n
n
n
n
n
n
n
Sospensione pneumatica con memoria
Schienale alto
Cintura a 3 punti integrata
Corsa della sospensione 190mm
Regolazione altezza integrata, 120mm
Regolazione del peso da 50 a 150Kg
Elementi riscaldanti 12V
Valvola scarico rapido
Cuscino regolabile in
profondità
n Ammorizzatore regolabile
n Peso del sedile 39Kg
HB
85/K6 Invictus DRC
11/E6 Meccanico
n
n
n
n
Sospensione pneumatica 85
Sistema di riscaldamento e ventilazione
n Sospensione semi attiva
n Corsa della sospensione 175mm
n Regolazione del peso da
50 a 120 Kg
n Isolatore longitudinale
n Regolazione altezza integrata
120mm
n Ammortizzatore regolabile
n Piastra girevole 10-20° Dx e Sx
n Cuscino regolabile in
profondità
n Cuscino regolabile in altezza
n Posizionamento automatico OTR
n
n
n
Sospensione meccanica
Schienale basso tipo E6
Cintura da 2” con avvolgitore,
in opzione
Corsa del molleggio
80 - 150 mm
Regolazione del peso
da 50 a 120 Kg
LB
MB
Caratteristiche
Interruttore regolazione
lombare
(GSX 3000)
Regolazione del peso
(800)
Comando sospensione
semi attiva
Isolatore longitudinale
(800)
(Invictus DRC
Supporto lombare
meccanico
Comando guide
Cinture di sicurezza
Regolazione schienale
Valvola aria
Posizionamento
automatico OTR
Indicatore peso corretto
Bloccaggio molleggio
variabile
(85)
(tipo KAB)
(800 Air)
(800)
(800)
Specifiche tecniche
582.8
611.4
618
438
80
80
875
580
30
675.5
30
200
220
304
328
460
328.25
556
450
238.4
COMPACT
SENTINEL
595
683
683
578
995
1115
932
SIP
812.5
375
340
107
280
260
350
108
490
280
490
295
86/K4
KAB 61/K1
620
592
120
790
S.I.P
to ISO 5363
348
216
260
490
325
85/E1
GSX3000
P e r u l t e r i o r i d i s e g n i d e i p r o d o t t i K A B v i s i t a i l s i t o : w w w. k a b s e a t i n g . c o m
tessuto in 2
toni di colore
l
l
l
l
Sentinel pneumatico
211515
-
pelle/tessuto
l
l
l
Compact meccanico
203120
2115
PVC
Compact pneumatico 207605
2115
tessuto
61/K1 meccanico
199451 1937/8/9
2176
tessuto
85/E1 pneumatico
2126
tessuto
GSX3000 pneumatico 208829
-
tessuto
85/K6 Invictus DRC
210229
-
tessuto in 2
toni di colore
11/E6 meccanico
189192
1744
tessuto
Di serie l
l
tessuto
86/K4 HV pneumatico 209852
207775
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
Doppio ammortizzatore
-
Cintura a 4 punti
211514
Cintura a 3 punti
Sentinel pneumatico
Cintura a 2 punti
l
Poggiatesta/Estensione schienale
l
Braccioli
l
Micro sensore
l
Supp. lomb. Elett.
tessuto/PVC
Supp. lomb. Mecc.
-
Riscaldamento
211513
Riscaldamento e ventilazione
Supp. lomb. Pneum.
Guide di scorrimento
Isolatore longitudinale
Ammortizzatore regolabile
Bloccaggio variabile
Sentinel meccanico
Semi attiva
l
Meccanico
l
Valvola manuale
PVC
Pneumatico 48V
-
Pneumatico 24V
Rivestimento
211512
Pneumatico 12V
N° esploso ricambi
Sentinel meccanico
Modello
Codice KAB
Posiziomento automatico OTR
Sedili Per Carrelli Elevatori : Specifiche Standard Ed Opzioni
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
In Opzione l
Salute e Sicurezza
È molto importante che gli operatori delle
macchine operatici siano completamente protetti
dalle vibrazioni dannose. I sedili KAB le possono
eliminare fino al 70%.
Una buona scelta dei sedili è importante e un
consulto con la rete dei distributori autorizzati
KAB Seating aiuterà alla scelta appropriata per
installazioni sulle macchine dei marchi più
conosciuti
Installazioni
Bisogna fare molta attenzione per assicurare
una corretta installazione e i movimenti della
sospensione devono essere liberi da ostruzioni in
cabina
Manutenzione
KAB Seating fornisce la serie completa di ricambi per
assicurare che I sedili possano avere la manutenzione
adeguata, parti chiave come ammortizzatori,
cuscini e valvole aria devono essere periodicamente
sostituiti in accordo al tipo di impiego, alle ore di
lavoro e ad altri fattori ambientali.
Una regolare pulizia del sedile dalla polvere e dallo
sporco in cabina aumenteranno la vita del sedile
