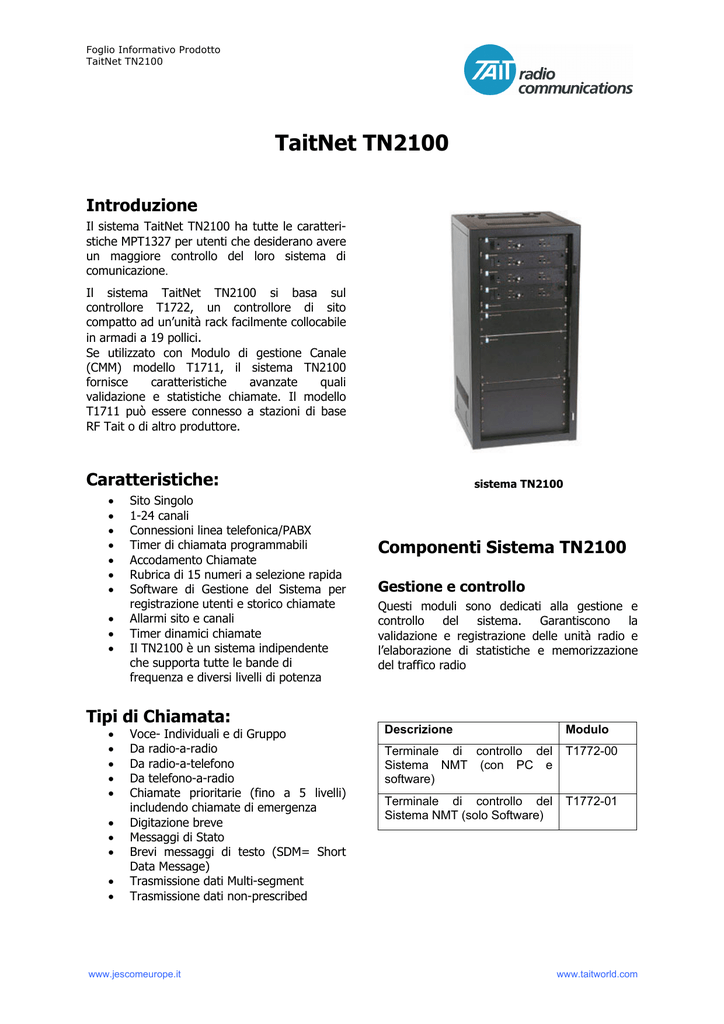

TaitNet TN2100 - Jescom Europe sas

Foglio Informativo Prodotto
TaitNet TN2100
TaitNet TN2100
Introduzione
Il sistema TaitNet TN2100 ha tutte le caratteristiche MPT1327 per utenti che desiderano avere
un maggiore controllo del loro sistema di
comunicazione.
Il sistema TaitNet TN2100 si basa sul
controllore T1722, un controllore di sito
compatto ad un’unità rack facilmente collocabile
in armadi a 19 pollici.
Se utilizzato con Modulo di gestione Canale
(CMM) modello T1711, il sistema TN2100
fornisce
caratteristiche
avanzate
quali
validazione e statistiche chiamate. Il modello
T1711 può essere connesso a stazioni di base
RF Tait o di altro produttore.
Caratteristiche:
•
•
•
•
•
•
•
•
•
•
Sito Singolo
1-24 canali
Connessioni linea telefonica/PABX
Timer di chiamata programmabili
Accodamento Chiamate
Rubrica di 15 numeri a selezione rapida
Software di Gestione del Sistema per
registrazione utenti e storico chiamate
Allarmi sito e canali
Timer dinamici chiamate
Il TN2100 è un sistema indipendente
che supporta tutte le bande di
frequenza e diversi livelli di potenza
Tipi di Chiamata:
•
•
•
•
•
•
•
•
•
•
Voce- Individuali e di Gruppo
Da radio-a-radio
Da radio-a-telefono
Da telefono-a-radio
Chiamate prioritarie (fino a 5 livelli)
includendo chiamate di emergenza
Digitazione breve
Messaggi di Stato
Brevi messaggi di testo (SDM= Short
Data Message)
Trasmissione dati Multi-segment
Trasmissione dati non-prescribed
www.jescomeurope.it
sistema TN2100
Componenti Sistema TN2100
Gestione e controllo
Questi moduli sono dedicati alla gestione e
controllo
del
sistema.
Garantiscono
la
validazione e registrazione delle unità radio e
l’elaborazione di statistiche e memorizzazione
del traffico radio
Descrizione
Modulo
Terminale di controllo del
Sistema NMT (con PC e
software)
T1772-00
Terminale di controllo del
Sistema NMT (solo Software)
T1772-01
www.taitworld.com
Foglio Informativo Prodotto
TaitNet TN2100
Amministrazione dei Canali e dei
Siti MPT 1327
Questi moduli sono espressamente disegnati
per connettersi alle stazioni di base Tait delle
serie TB8000 e T800II o a stazioni di base di
altro produttore¹ per garantire tutte le più
avanzate funzionalità MPT 1327. Fino ad un
massimo di 24 canali per sito possono essere
collegati. I controllori di Canale possono essere
forniti in due configurazioni: Il modello T1711
disponibile in 1 Unità rack o il modello T1511 in
5 Unità rack per configurazioni con stazioni di
base T800II.
Commutatore Audio Digitale T1561
Questi moduli forniscono le interconnessioni
telefoniche e le funzionalità del modulo di linea
T1810-03 (abilita gli utenti alla ricezione e alla
trasmissione di chiamate telefoniche tramite i
propri apparati radio portatili e veicolari).
Descrizione
Modulo
Scheda di timer e connessione –
necessaria per connessione linea
telefonica singolo sito
T1561-01
T1561-02
Descrizione
Modulo
Scheda audio stazione di base (4
porte)
Modulo di Controllo dei Canali
MPT1327 (CCM - uno per
stazione ripetitrice) Oppure:
T1511-20
Scheda telefonica 2-fili (4 porte)
T1561-03
Scheda telefonica 4-fili (4 porte)
T1561-08
Modulo di Controllo dei Canali
MPT1327 (CCM - uno per
stazione ripetitrice)
T1711-01
Commutatore Audio digitale (16
cards)
(fornito con 1 x T1561-07 con
connessioni per 2 cards)
T1561-04
Contenitore rack 1U per
contenere fino a 4 moduli di
controllo T1711-01
T1711-04
Pannello
Connessioni
Audio
(necessita uno per 8 porte)
T1561-07
Modulo di Gestione Sito MPT
1327 (SMM - uno per sito)
T1722-00
Aggiornamento da sistema
TN1100
Se dovete trasformare/aggiornare un sistema
TN1100 ad uno TN2100 dovete:
Sostituire i moduli canali T1810-01 e moduli di
linea T1810-04 con il Modulo di Controllo dei
Canali (CMM) T1711-01 ed il contenitore 1 unità
rack T1711-04
Aggiungere il Terminale di controllo del Sistema
T1722 (NMT)
Modulo di Controllo dei Canali CCM T1511
Aggiungere il Modulo di Gestione Sito (SMM)
T1722
Se necessita la connessione telefonica, dovete
sostituire il modulo di linea T1810-03 con il
Commutatore Audio digitale (DAS) T1561.
Modulo di Controllo dei Canali CCM T1711
Aggiornamento a sistema
TN3100
Si vi serve più di 1 sito, e/o di un terminale per
il dispaccio in linea (LDT) dovete passare al
sistema TN3100 (che supporta anch’esso fino
ad 8 siti).
Modulo di Gestione Sito SMM T1772
¹Sono applicabili speciali condizioni e restrizioni
www.jescomeurope.it
www.taitworld.com
