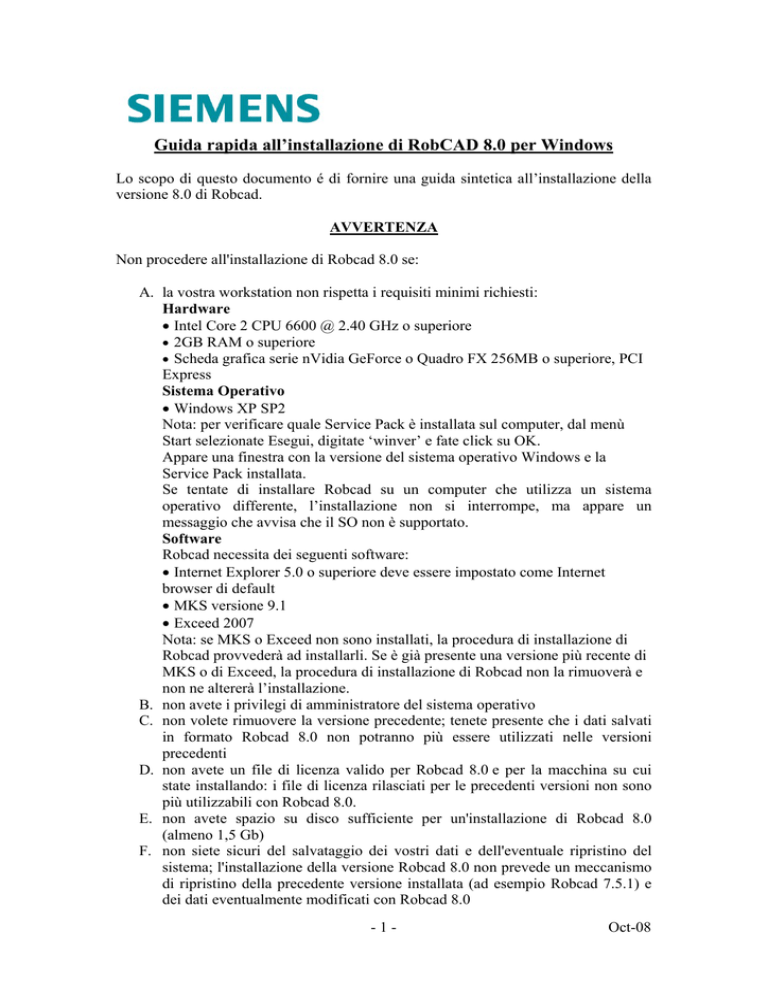

Guida rapida all’installazione di RobCAD 8.0 per Windows
Lo scopo di questo documento é di fornire una guida sintetica all’installazione della
versione 8.0 di Robcad.
AVVERTENZA
Non procedere all'installazione di Robcad 8.0 se:
A. la vostra workstation non rispetta i requisiti minimi richiesti:
Hardware
• Intel Core 2 CPU 6600 @ 2.40 GHz o superiore
• 2GB RAM o superiore
• Scheda grafica serie nVidia GeForce o Quadro FX 256MB o superiore, PCI
Express
Sistema Operativo
• Windows XP SP2
Nota: per verificare quale Service Pack è installata sul computer, dal menù
Start selezionate Esegui, digitate ‘winver’ e fate click su OK.
Appare una finestra con la versione del sistema operativo Windows e la
Service Pack installata.
Se tentate di installare Robcad su un computer che utilizza un sistema
operativo differente, l’installazione non si interrompe, ma appare un
messaggio che avvisa che il SO non è supportato.
Software
Robcad necessita dei seguenti software:
• Internet Explorer 5.0 o superiore deve essere impostato come Internet
browser di default
• MKS versione 9.1
• Exceed 2007
Nota: se MKS o Exceed non sono installati, la procedura di installazione di
Robcad provvederà ad installarli. Se è già presente una versione più recente di
MKS o di Exceed, la procedura di installazione di Robcad non la rimuoverà e
non ne altererà l’installazione.
B. non avete i privilegi di amministratore del sistema operativo
C. non volete rimuovere la versione precedente; tenete presente che i dati salvati
in formato Robcad 8.0 non potranno più essere utilizzati nelle versioni
precedenti
D. non avete un file di licenza valido per Robcad 8.0 e per la macchina su cui
state installando: i file di licenza rilasciati per le precedenti versioni non sono
più utilizzabili con Robcad 8.0.
E. non avete spazio su disco sufficiente per un'installazione di Robcad 8.0
(almeno 1,5 Gb)
F. non siete sicuri del salvataggio dei vostri dati e dell'eventuale ripristino del
sistema; l'installazione della versione Robcad 8.0 non prevede un meccanismo
di ripristino della precedente versione installata (ad esempio Robcad 7.5.1) e
dei dati eventualmente modificati con Robcad 8.0
-1-
Oct-08
Per i clienti che già utilizzavano le vecchie versioni, suggeriamo di consultare il
capitolo New Features della Release Notes presente sul DVD per conoscere le novità
introdotte.
INSTALLAZIONE E CONFIGURAZIONE MACCHINA SERVER
1) Richiedere il file licenza per Robcad 8.0 contattando la Sig.ra Antonella
Barchetta all’indirizzo di posta elettronica [email protected]
specificando il codice identificativo dell’azienda, riferito come Sold_To e che
si può trovare nell’attuale file di licenza in alto a sinistra, oppure all’interno
dello stesso file denominato come “VENDOR STRING”.
2) Al ricevimento della mail con il nuovo file di licenza, salvarlo sotto la cartella
C:\Programmi\Tecnomatix\License rinominandolo come robcad80.lic (è
importante che l’estensione del file sia .lic) e modificare il campo SERVER,
usando il programma Blocco Note (Notepad), sostituendo la stringa ‘this_host’
con il nome della stazione che ha funzione di server delle licenze di Robcad.
Questo vale sia per le licenze Nodelocked che per quelle Floating.
Esempio:
SERVER this_host 0005764ca5d8 27006
con
SERVER robcad1 0005764ca5d8 27006
E’ possibile individuare il nome della stazione eseguendo il comando “hostname” da
una finestra Dos (Esegui Æ Programmi Æ Accessori Æ Command Prompt).
Esempio:
C:\>hostname
robcad1
3) Archiviare e cancellare il vecchio file di licenza eventualmente presente nella
stessa cartella.
4) Collegarsi alla stazione come utente Administrator. Se è la prima installazione
di Robcad su questa macchina, passare al punto 16.
5) Se avviato, chiudere Exceed (clic con MB3 sull’icona di Exceed nella barra
delle applicazioni di Windows, Files, Exit); se necessario chiudere anche
‘Local X Console’ nella barra delle applicazioni (clic con MB3 sull’icona di
Local X Console, Chiudi).
6) Dal pulsante ‘Start’ di Windows, scegliere ‘Pannello di Controllo’
-2-
Oct-08
7) Scegliere ‘Installazione Applicazioni’.
8) Selezionare la versione precedente di Robcad e clic su Cambia/Rimuovi.
9) clic “Next” per avviare la rimozione della versione precedente
-3-
Oct-08
10) La procedura guidata fornisce le opzioni per rimuovere anche i seguenti
software quando si rimuove Robcad: MKS Toolkit, Hummingbird Exceed e
Exceed 3D, Robcad Online Help.
Non è indispensabile rimuoverli, eventualmente durante l’installazione
sarranno aggiornati (solo il manuale in linea non verrà aggiornato
automaticamente).
Scegliere i pacchetti che si desidera rimuovere e clic su “Next”
11) Confermare ancora con OK: tenere presente che verrà rimosso solo il software
installato dal CD della versione precedente, e non ciò che è stato installato
successivamente (service pack, patches, OLP, tools, …).
12) Alla fine uscire dalla procedura guidata di rimozione della precedente
versione.
-4-
Oct-08
13) Riavviare il computer
14) La cartella dove era installata la versione precedente di Robcad conterrà
ancora dei dati. Fare doppio clic MB1 su ciascun ‘uninsnnn.exe’ per
rimuovere le altre applicazioni (ad esempio olp_eu_gen_base ed
olp_eu_gen_lib).
15) Archiviare solo gli eventuali dati salvati nella cartella ‘data’, i controllori RCS
installati nella cartella ‘rrs_bin’ e le personalizzazioni (file .robcad, ecc.)
presenti nella cartella ‘usr’. Cancellare tutta la cartella Robcad (o
corrispondente).
ATTENZIONE: alcune definizioni contenute nel file .robcad potrebbero non
essere più compatibili e creare dei problemi con la versione 8.0.
-5-
Oct-08
INSTALLAZIONE PRODOTTO RobCAD 8.0
16) Collegarsi alla stazione come utente Administrator ed inserire il DVD
“Robcad Version 8.0” per Windows XP.
IMPORTANTE: assicurarsi che non ci siano processi di Exceed attivi.
17) A questo punto partirà l’esecuzione automatica della installazione.
Se non dovesse partire, lanciare RunMe.exe che si trova nel DVD.
Scegliere la voce “Install Robcad 8.0”
Se non è già stata rimossa la versione precedente di Robcad, apparirà il
seguente messaggio. Confermare con OK.
Click su Finish e riprendere l’installazione dal punto 4.
-6-
Oct-08
18) Scegliere “Next” per accettare.
19) Con “Browse” scegliere il percorso di installazione oppure lasciare quello di
default (C:\Robcad), poi “Next”.
Nota: accertarsi che non ci siano spazi nel nome del percorso e della cartella
scelta per l’installazione
20) Confermare le scelte precedenti con “Next”. Altrimenti clic “Back”.
Se necessario saranno installati anche MKS, Exceed ed Exceed 3D.
-7-
Oct-08
21) Durante l’installazione viene mostrata la progress bar
22) Quando l’istallazione è stata completata, scegliere “Finish” per uscire dalla
procedura guidata e riavviare il computer.
23) COMPLIMENTI! Avete fatto l’installazione completa di Robcad 8.0.
Ora è consigliabile installare le patches e gli altri aggiornamenti di vostro
interesse già disponibili sul nostro sito (istruzioni sulla pagina successiva).
CONFIGURAZIONE DELLA LICENZA
-8-
Oct-08
Scelta della licenza:
Se la macchina utilizza una licenza Nodelocked: Start Æ Tutti i programmi Æ
Tecnomatix Æ License Æ License Setup Æ License File. Poi Next, indicare il path
dove è stata salvata la licenza ‘robcad75.lic’ (C:\Programmi\Tecnomatix\License),
Finish.
Se la macchina è un client che utilizza una licenza Floating: Start Æ Tutti i
programmi Æ Tecnomatix Æ License Æ License Setup Æ License Server. Poi Next,
ed inserire il nome del server di licenza eM-Workplace (Robcad), Finish.
(SOLO SUL SERVER: per creare ed attivare il servizio di licenza FlexLM per la
licenza Floating, utilizzare Start Æ Tutti i programmi Æ Tecnomatix Æ License Æ
FlexLM Tools)
AGGIORNAMENTI, SERVICE PACK ed altre APPLICAZIONI
Per poter accedere ai numerosi servizi di supporto software on-line, è necessario
registrarsi sul sito https://plmapps.ugs.com/webkey/ utilizzando i codici ‘SoldTo/Install’ e ‘WebKey Access Code’ contenuti nel proprio file di licenza.
Dal nostro sito www.siemens.it/plm andare sul menù ‘Formazione e Supporto’ e
scegliere ‘Supporto (GTAC)’: andando su ‘Inviare e Ricevere’, potrete scaricare i
programmi o le patches di cui avete necessità.
Ad esempio per scaricare le patches di Robcad 8.0 PC scegliere ‘Tecnomatix’ nella
sezione ‘Product Updates’, quindi ROBCAD/Patches/PC/V80 e selezionare quelle che
si desidera installare.
INSTALLAZIONE ONLINE HELP
E’ possibile installare l’Online Help seguendo uno dei seguenti modi:
- click sulla voce “Install Online Help” sulla finestra di selezione che si
presenta all’inserimento ed esecuzione del DVD
- doppio click su Robcad Online Help.msi disponibile sul DVD nella
cartella Online Help
- click col tasto destro del mouse su Robcad Online Help.msi e
selezionando Install
-9-
Oct-08
NOTA: (riportato dalla Releases Notes di Robcad 7.5.1) di default l’online help viene
installato in $ROBCAD/online/manuals.
E’ possibile copiare i files in un altra cartella in rete preservando la sensibilità sul
contesto (premendo ‘F1’ col puntatore del mouse sul comando), aggiungendo la
variabile di sistema
ROBCAD_HELP_DIR = “percorso completo della cartella in cui è installata la
documentazione”
Per ulteriori informazioni fare riferimento alla Releases Notes di Robcad 7.5.1.
SILENT Installation / SILENT Uninstall
E’ possibile installare o rimuovere Robcad direttamente dal DVD o copiando prima il
suo contenuto in una cartella accessibile (ad esempio F: o C:\RobcadDVD).
Importante: prima di cominciare l’installazione o la rimozione, assicurarsi che non ci
siano processi Exceed ancora attivi, altrimenti la proceduta fallirà.
Tutti i comandi devono essere eseguiti da una cmd window
Silent installation
Set ROBCADDVD=F:
oppure
Set ROBCADDVD= C:\RobcadDVD
poi
%ROBCADDVD%\setup.exe /s /f1"%ROBCADDVD%\Response\FullInstall.iss"
Silent installation senza reboot
Set ROBCADDVD=F:
oppure
Set ROBCADDVD= C:\RobcadDVD
poi
%ROBCADDVD%\setup.exe /s /f1"%ROBCADDVD%\Response\FullInstallNoReboot.iss"
Silent uninstall completa (Robcad, MKS, Exceed, Exceed 3D, Online Help)
Set ROBCADDVD=F:
oppure
Set ROBCADDVD= C:\RobcadDVD
poi
%ROBCADDVD%\setup.exe /s /f1"%ROBCADDVD%\Response\FullUninstall.iss"
Silent uninstall solo di Robcad (senza MKS, Exceed, Exceed 3D, Online Help)
Set ROBCADDVD=F:
oppure
Set ROBCADDVD= C:\RobcadDVD
poi
%ROBCADDVD%\setup.exe /s /f1"%ROBCADDVD%\Response\UnistallRobcadOnly.iss"
Nota: il risultato dell’installazione o della rimozione viene riportato nel registro delle
applicazioni (Application) del Visualizzatore Eventi (Event Viewer) sotto l’Origine
MsiInstaller.
- 10 -
Oct-08
Problemi conosciuti:
Su sistema operativo a 64bit, la rimozione competa di Robcad (sia standard che silent)
non rimuove correttamente MKS. Quindi si dovrà rimuovere manualmente (prima o
dopo la rimozione di Robcad).
Su sistema operative a 64bit, la rimozione completa di Robcad (Silent Uninstall) si
blocca nel momento in cui deve disinstallre Exceed. Il workaround è quello di
eseguire nuovamente la Robcad Silent Uninstall completa.
Quando si installa Robcad su un PC con più di una partizione (ad esempio C: e D:), si
dovrà installare MKS manualmente prima di installare Robcad 8.0. Assicurarsi di
cambiare manualmente il path in cui installare MKS indicando “C:\Program
Files\MKS Toolkit”. Altrimenti MKS verrà installato di default sull’altra partizione.
Additions to Startup
L’installazione di Robcad 8.0 aggiunge all’Esecuzione Automatica di Windows (All
Users\Start Menu\Programs\Startup) l’avvio dell’applicazione Motif Windows
Manager (mwm.exe).
Riavviando il PC o facendo la login viene automaticamente eseguito mwm.exe.
Meccanismo di licenze ELAN
Robcad 8.0 su PC supporta sia licenze col meccanismo ELAN che quelle FLEXlm.
L’installazione configure di default l’uso di Robcad 8.0 PC con le licenze FLEXlm.
Un server Unix può fornire licenze ELAN sia a machine client Unix che a client PC.
Per poter utilizzare le licenze flottanti ELAN su un PC client:
- Risorse del computer > Proprietà > Avanzate > Variabili d’ambiente e
cambiare la variabile di sistema USE_FLEX_SEC da ON ad OFF.
- Risorse del computer > Proprietà > Avanzate > Variabili d’ambiente ed
impostare la variabile di sistema FLOATING_LICENSE che punti al
server di licenza ELAN.
“FLOATING_LICENSE ‘ELAN Unix license server machine name’”
Ormai sapete TUTTO su come installare Robcad, non vi resta che iniziare ad
utilizzarlo, dopo, magari, aver fatto un bel corso di aggiornamento.
Per questo contattate la Sig.ra Valentina Romano all’indirizzo di posta elettronica
[email protected] per qualsiasi richiesta a riguardo.
Per maggiori approfondimenti, suggeriamo la consultazione della documentazione in
linea (View Installation Guide) disponibile sul CD.
Se invece questa “Guida rapida” non vi è stata completamente di aiuto, ed avete
ancora dubbi e perplessità, contattate la nostra assistenza tecnica all’indirizzo
[email protected] o telefonando al numero verde 800 900 047.
A tutti,
Buon Lavoro
Hot-Line Siemens Product Lifecycle Management Software (IT)
- 11 -
Oct-08
