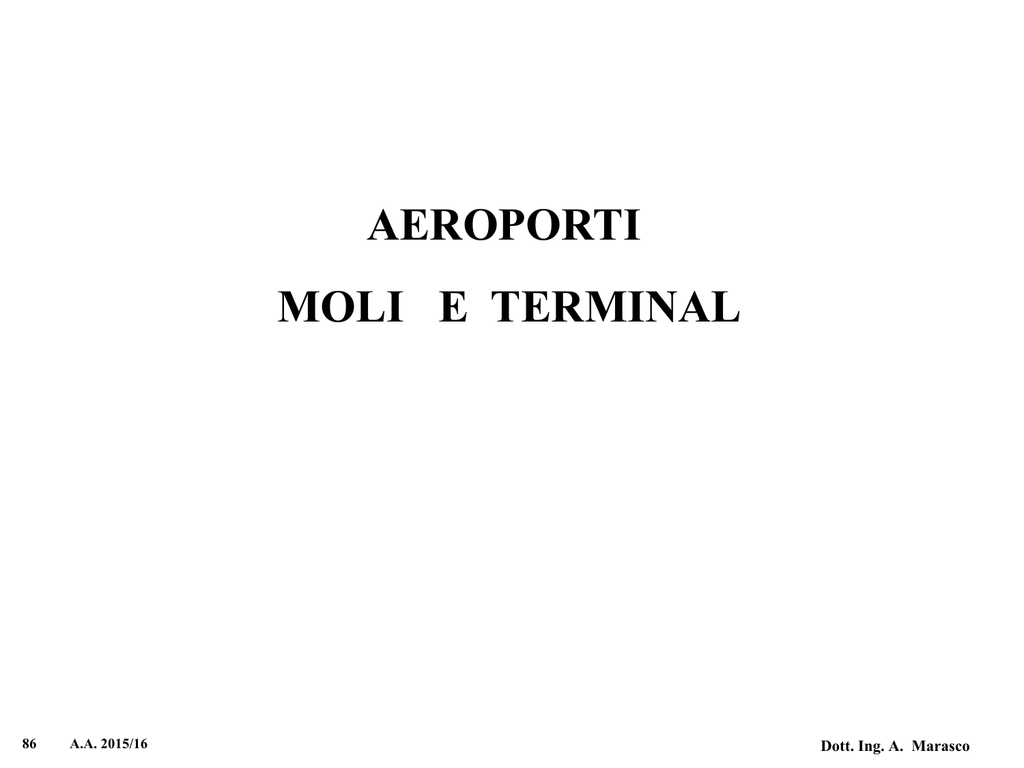

AEROPORTI
MOLI E TERMINAL
86
A.A. 2015/16
Dott. Ing. A. Marasco
Schema generale di un aeroporto
87
A.A. 2015/16
Dott. Ing. A. Marasco
Caratteristiche generali degli aeroporti
POSIZIONE GEOGRAFICA
Gli aeroporti per condizioni di operatività e di sicurezza vengono realizzati in posizione decentrata rispetto ai
centri abitati
Un aeroporto svolge , normalmente, la funzione di nodo di transito, di smistamento o di centro intermodale
La realizzazione di un aeroporto richiede alcune condizioni essenziali che possono essere sintetizzate in :
 ampi spazi liberi
 condizioni meteorologiche
 bacino territoriale (una significativa domanda di trasporto)
 accessibilità dell’aeroporto
IDENTIFICAZIONE
Gli aeroporti sono identificati da 5 parametri fondamentali:
1) dal “codice di identificazione”
2) dalle coordinate geografiche (latitudine e longitudine)
3) dall’altezza dell’aeroporto rispetto al livello del mare
4) dalla classe dell’aeroporto (da A ad E che sono funzione della lunghezza base della pista principale)
5) dalla resistenza della pavimentazione della pista principale
I codici di identificazione sono due in relazione agli standard dell’ICAO e IATA.
LA CLASSE
La classe di un aeroporto è connessa, sinteticamente, ad alcune condizioni rilevanti comprendenti:
a) la dimensione dell’area aeroportuale
b) il numero e la lunghezza delle piste
c) la definizione della posizione planimetrica delle piste di volo e quelle di rullaggio, dei piazzali e delle
aviorimesse
d) i provvedimenti di sicurezza dello spazio aereo intorno all’aeroporto
88
A.A. 2015/16
Dott. Ing. A. Marasco
Veduta d’insieme Aeroporto di Madrid
89
A.A. 2015/16
Dott. Ing. A. Marasco
Aeroporti e piste non ortodosse
90
A.A. 2015/16
Dott. Ing. A. Marasco
Parametri principali di identificazione di
un aeroporto
Identificazione aeroporto Lamezia Terme
Nome Impianto
Stato
Regione
Tipologia
Passeggeri (2013)
Codice ICAO
Codice IATA
Altitudine
Coordinate
geografiche
Posizione
Esercente
Sito Web
Aeroporto Internazionale Lamezia Terme
Italia
Calabria
Civile e militare
2.000.000
LICA
SUF
12 m s.l.m. (39,3696 ft)
38° 54' N 16° 14' E
1,0 Km da Lamezia Terme, 28 Km da
Catanzaro
Società Aeroportuale Calabrese S.p.A
www.sacal.it
Esempi di codici ICAO e IATA
Codici ICAO
Cod
LIMC
LIML
LICC
LIBD
LIRA
LIRF
LICA
LIBP
LICJ
LIEA
91
Milano/ Malpensa IT
Milano/Linate IT
Catania /Fontanarossa IT
Bari/Palese Macchie IT
Roma/Ciampino IT
Roma/Fiumicino IT
Lamezia Terme
Pescara IT
Palermo/Punta Raisi IT
Alghero IT
A.A. 2015/16
Codici IATA
Cod
MXP
LIN
CTA
BRI
CIA
FCO
SUF
PSR
PMO
AHO
Milano Malpensa
Milano, Linate
Catania Fontanarossa
Bari, Palese
Roma, Ciampino
Roma, Fiumicino
Lamezia Terme
Pescara, Aeroporto d'Abruzzo
Palermo, Falcone Borsellino
Alghero, Fertilia
Dott. Ing. A. Marasco
CLASSE DEGLI AEROPORTI
La classe di un aeroporto dipende, essenzialmente, da tre fattori:
• dalla lunghezza e dalla larghezza della pista principale
• dal tipo di servizio che possono offrire
• dalla movimentazione degli aeromobili e dei passeggeri
ICAO
CAA
Classe
Lu. pista(m)
Lar. pista
A
> 2.550
66
33
8
Intercontinentale
espresso
Aerei pesanti- Voli transoceanici per
lunghe tappe
B
2.1512.550
66
25
7
Intercontinentale
Per lunghi voli internazionali
C
1.8012.150
50
25
6
Continentali
Per lunghi voli nazionali
D
1.5011.800
50
20
5
Espresso
Per città importanti
E
1.2811.500
50
17
4
di diramazione
Per piccole città
F
1.0811.280
50
17
3
Ausiliario
Per mezzi leggeri di linea
G
900 1.080
33
13
2
Secondario
Per aerei non di linea fino a 6.5 t.
-
variabile
variabile
13
1
Personale
Per aerei leggeri
92
A.A. 2015/16
Pista rul
Classe
denominazione
servizio
Dott. Ing. A. Marasco
Esempi di relazione tra la classe degli
aeroporti e la lunghezza della pista in
funzione dell’aereo critico
93
A.A. 2015/16
Dott. Ing. A. Marasco
Le caratteristiche di un aeroporto e la capacità
I fattori che condizionano la capacità dell’aeroporto comprendono:
1) l’accessibilità
2) la configurazione d’uso delle piste di volo e dei terminal
3) le condizioni meteorologiche
4) le priorità di traffico
5) la composizione del traffico
6) i tempi di servizio
7) l’interferenza con gli aeroporti vicini
8) la tipologia dei moli aeroportuali e dei terminal
I principali parametri che influenzano la capacità dell’aeroporto:
1) le caratteristiche dimensionali degli aerei
2) l’eterogeneità degli aerei che utilizzano l’aeroporto (la capacità diminuisce al crescere
della variabilità delle tipologie degli aerei)
3) dall’irregolarità del traffico (arrivi/partenze)
4) dai sistemi di controllo del traffico aereo
94
A.A. 2015/16
Dott. Ing. A. Marasco
ACCESSIBILITA’
Sistema di rete stradale e ferroviario
Studio del sistema di accesso all’aeroporto Charles de Gaulle
95
A.A. 2015/16
Dott. Ing. A. Marasco
Combinazioni moli aeroportuali-terminal
96
A.A. 2015-16
Dott. Ing. A. Marasco
Sistema moli-terminal
Molo con satelliti
Molo a pettine
97
A.A. 2015/16
Dott. Ing. A. Marasco
Un settore Aeroporto di New York
98
A.A. 2015/16
Dott. Ing. A. Marasco
Moli aeroporto New York, piste
parallele e raccordi
99
A.A. 2015/16
Dott. Ing. A. Marasco
*Pier* aeroporto New York
Linear aeroporto New York
100
A.A. 2015/16
Dott. Ing. A. Marasco
101
A.A. 2015-16
Dott. Ing. A. Marasco
102
A.A. 2015-16
Dott. Ing. A. Marasco
Molo con accesso diretto
Il sistema consente l’accesso diretto agli aerei dal terminale, al fine di ridurre le movimentazioni. Lo schema si utilizza per
bassi volumi di traffico passeggeri ed in presenza di poche compagnie aeree
103
A.A. 2015-16
Dott. Ing. A. Marasco
Terminal aeroportuale
Un terminal aeroportuale rappresenta uno spazio funzionale dell’aeroporto nel quale si svolgono diverse
funzioni per il trasporto aereo.
Il terminal, oltre al trasferimento dei passeggeri dal sistema di trasporto terrestre (ferroviario o stradale)
consente al suo interno tutto quello che serve per le operazioni di imbarco e sbarco dei passeggeri, dai
banchi del check-in, dalle postazioni di controllo dei documenti e di imbarco, dalla dogana (nel caso di
aeroporti internazionali) ai servizi relativi ai bagagli.
Per l’attesa delle operazioni di imbarco e dei voli, all'interno della struttura, sono sempre presenti anche
servizi accessori come bar, ristoranti, negozi e, nel caso di aeroporti internazionali, negozi duty free.
Il terminal si interfaccia sul “lato terra”con gli altri sistemi di trasporto attraverso le aree di parcheggio per
le auto dei passeggeri in partenza, le fermate d'autobus e di taxi, con le stazioni ferroviarie o
metropolitane per consentire un collegamento veloce con le località più prossime.
Sul versante “lato aria” il terminal può essere collegato, agli aeromobili sui piazzali di parcheggio, tramite
passerelle mobili coperte che consentono un facile accesso dei passeggeri ai velivoli, o da servizi di bus
interni che trasferiscano i passeggeri nelle vicinanze degli aerei onde consentirne l'imbarco tramite
apposite scale.
In un terminal aeroportuale, perciò, il gate indica il varco, l’uscita o la porta attraverso cui passare
per imbarcarsi su un aereo.
Nella realtà il suo significato è più ampio ed indica anche la sala d’attesa, o la zona d’imbarco
(boarding), a cui i passeggeri possono accedere solo dopo aver eseguito il check-in e il controllo
sicurezza.
Ogni gate è numerato per cui sulla carta d'imbarco fornita dall'operatore del check-in compare
anche il numero del gate da cui i passeggeri devono imbarcarsi. In attesa che "l'uscita" vera e
propria venga aperta e si possano effettuare concretamente le operazioni d’imbarco, i passeggeri
possono sostare nelle rispettive sale d’attesa o fare acquisti nei cosiddetti duty-free shop
104
A.A. 2015-16
Dott. Ing. A. Marasco
Ingresso Terminal
Indicazione dei voli
105
A.A. 2015-16
Indicazione dei Gate
Dott. Ing. A. Marasco
Interni di
Terminal
106
A.A. 2015-16
Dott. Ing. A. Marasco
3.704
3704
I SERVIZI AEROPORTUALI
107
A.A. 2015-16
Dott. Ing. A. Marasco
I SERVIZI AEROPORTUALI
I SERVIZI AEROPORTUALI COINVOLGONO TRE SOGGETTI:
1) LE COMPAGNIE AEREE (VETTORI)
2) I GESTORI DEI SERVIZI AEROPORTUALI
3) I GESTORI DEI SERVIZI DI HANDLING
I GESTORI DEI SERVIZI AEROPORTUALI SONO PREPOSTI ALLA PROGETTAZIONE, ALLA REALIZZAZIONE ED
ALLA GESTIONE DELLE INFRASTRUTTURE AEROPORTUALI
HANDLINNG LANSIDE
I GESTORI DEL
SERVIZO HANDLING
HANDLINNG AIRSIDE
HANDLING LANSIDE : VENDITA BIGLIETTI,
CHECK-IN,
SICUREZZA
IMBARCO E SBARCO PASSEGGERI
BAGAGLI, ECC.
HANDLING AIRSIDE : PULIZIA AEREO
CATERING
RIFORNIMENTO CARBURANTE
CONTROLLI AEROMOBILE, ECC.
108
A.A. 2015-16
Dott. Ing. A. Marasco
109
A.A. 2015/16
Dott. Ing. A. Marasco
110
A.A. 2015-16
Dott. Ing. A. Marasco
Tabella di confronto
per l’espletamento dei
servizi aeroporuali
Dott. Ing. A. Marasco
111
A.A. 2015-16
Azioni di scarico e imbarco
112
A.A. 2015-16
Dott. Ing. A. Marasco
113
A.A. 2015-16
Assistenza all’aereo
Dott. Ing. A. Marasco
114
A.A. 2015-16
Dott. Ing. A. Marasco
Assistenza all’aereo e sistemi di traino
115
A.A. 2015-16
Dott. Ing. A. Marasco
Mezzi ausiliari
116
A.A. 2015-16
Dott. Ing. A. Marasco
Il check- in comprende tutte le operazioni
necessarie per la movimentazione dei passeggeri
e dei bagagli
Al check-in sono associate
a) il rilascio della carta
di imbarco
b) il gate d’imbarco
c) l’ora del volo
d) la pesa dei bagagli
Altre informazioni sono
contenute nel biglietto aereo
Le operazioni di chech-in richiedono tempo per
cui è necessaria la presenza in aeroporto da 60 a
90 minuti.
117
A.A. 2015-16
Dott. Ing. A. Marasco
IL DOCUMENTO DI VIAGGIO FORNISCE 13 INFORMAZIONI
118
Dott. Ing. A. Marasco
A.A. 2015-16
CATERING
119
A.A. 2015-16
Dott. Ing. A. Marasco
AEROPORTI DELL’AVIAZIONE GENERALE
L'aviazione generale è il settore dell‘aviazione civile di cui fanno parte tutti i
voli non militari e non di linea. Ne consegue che afferiscono all'aviazione
generale tutti i voli di turismo, ma anche i voli dei jet cargo oppure i lanci con il
paracadute. La maggior parte degli aeroporti è utilizzata solamente
dall'aviazione generale, e la maggior parte del traffico aereo mondiale è
composto dall'aviazione generale.
Gli aerei utilizzati per l'aviazione generale vengono detti, in lingua italiana, oltre
che aerei di aviazione generale, anche aerei da turismo, sebbene tale termine
sia improprio perché non tutti i voli di aviazione generale avvengono per finalità
turistiche.
120
A.A. 2015- 16
Dott. Ing. A. Marasco
Aviosuperfici- Aviazione generale
121
A.A. 2015/16
Dott. Ing. A. Marasco
Aeroporti dell’aviazione generale
122
Dott. Ing. A. Marasco
A.A. 2015/16
Testi consigliati:
Nastro V.; Messina G: Fondamenti di navigazione aerea. Hoepli S.p.. 2001; Milano 2001
Sinatra A (A cura di ): Aeroporti e sviluppo regionale, rassegna di Studi, Guerini e associati
S.p.A., Milano 2001
Aerei ed aeroporti: Fabbri Editore, anno 2000, Fascicoli raccolta, figure e immagini
Gian Bruno Mingiardi: Principi di aerodinamica e teoria del volo degli elicotteri; IBN
Editore – Roma
Regolamento ENAC
«Le piste di volo» di Roberto Passatore - Ministero dei Trasporti.
G. Tesoriere- G. Boscaino: Strade Ferrovie Aeroporti 3- Le soprastrutture aeroportualiUTET 1979
Siti Web vari
