Guida al programma per la configurazione dell`apparato radio

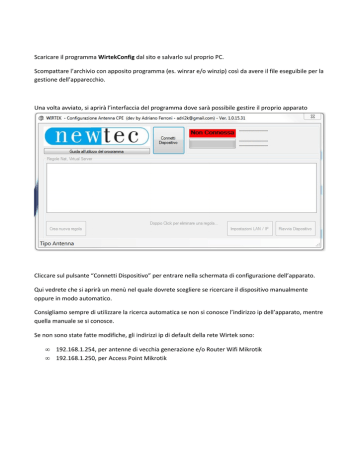

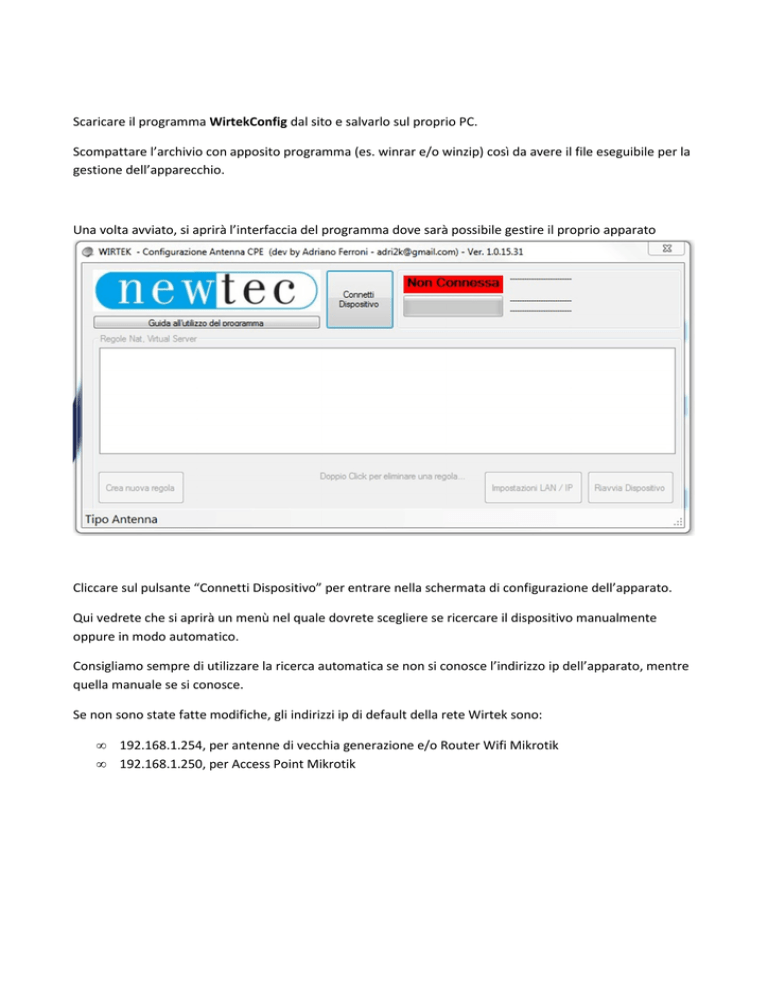

Scaricare il programma WirtekConfig dal sito e salvarlo sul proprio PC.
Scompattare l’archivio con apposito programma (es. winrar e/o winzip) così da avere il file eseguibile per la
gestione dell’apparecchio.
Una volta avviato, si aprirà l’interfaccia del programma dove sarà possibile gestire il proprio apparato
Cliccare sul pulsante “Connetti Dispositivo” per entrare nella schermata di configurazione dell’apparato.
Qui vedrete che si aprirà un menù nel quale dovrete scegliere se ricercare il dispositivo manualmente
oppure in modo automatico.
Consigliamo sempre di utilizzare la ricerca automatica se non si conosce l’indirizzo ip dell’apparato, mentre
quella manuale se si conosce.
Se non sono state fatte modifiche, gli indirizzi ip di default della rete Wirtek sono:
•
•
192.168.1.254, per antenne di vecchia generazione e/o Router Wifi Mikrotik
192.168.1.250, per Access Point Mikrotik
Una volta completata la ricerca, si aprirà il pannello di controllo per la gestione dell’apparato come da
figura sotto riportata
Da questo pannello si potrà vedere le informazioni generali del dispositivo.
Se come dispositivo avrete ANTENNA ESTERNA (fig n.3), tramite il programma, potrete vedere
•
•
•
Uptime antenna
Se il vostro apparato radio è conesso al ripetitore Wirtek e con che segnale
Le regole di Nat
•
Il traffico di download e upload della vostra rete locale
NB. Il programma funziona solo con antenne abilitate da Wirtek e di tipo Mikrotik. Per ulteriori informazioni
contattare l’assistenza inviando una mail all’indirizzo riportato alla fine della guida
Se come dispositivo avrete ROUTER WIFI (fig n.4), le informazioni generale saranno
•
•
Le regole di Nat presenti
Il traffico di download e upload della vostra rete locale
Le funzioni generali del programma sono:
1.
2.
3.
4.
Crea nuova regola (solo sui dispositivi Antenna Esterna e Router Wifi)
Gestisci WiFi ( solo sui dispositivi Router Wifi e Access Point Wifi)
Impostazioni LAN/IP (solo sui dispositivi Antenna Esterna e Router Wifi)
Riavvia Dispositivo
Andiamo a vedere nello specifico le caratteristiche delle varie sezioni
1. Crea nuova regola (fig n.5)
Con questo comando si avrà la possibilità di creare delle regole per aprire delle porte sulla vostra
connessione che per questioni di sicurezza, inizialmente, sono tutte chiuse.
Le informazioni che vuole il programma sono:
•
•
•
•
Porta Esterna (la porta che si vuole utilizzare dall’esterno verso l’interno della rete)
Porta Interna (la porta che utilizza il dispositivo)
Ip interno (l’indirizzo ip statico del dispositivo)
Protocollo TCP/UDP (scegliere il protocollo utilizzato dal dispositivo)
Nell’eventualità che la regola fosse sbagliata e/o non servisse più, si potrà eliminare semplicemente
cliccando due volte sopra di essa
2. Gestisci WiFi (fig. 6)
Con questo comando si potrà gestire la parte radio del vostro apparato interno all’abitazione, quindi
cambiare password, accendere/spegnere la wifi e cambiare canale se ci sono interferenze nei dintorni.
NB: i router e/o Access Point che si potranno gestire con questo programma sono quelli marchiati WIRTEK.
Per ulteriori informazioni contattare l’assistenza inviando una mail all’indirizzo riportato alla fine della guida
3. Impostazioni LAN/IP (fig. 7)
Con questa funzione si potrà cambiare l’indirizzo ip del vostro apparato, il range del server DHCP per la
connessione automatica di dispostivi e scegliere di abilitare/disabilitare il servizio DHCP per l’assegnazione
automatica di indirizzi nella rete locale.
4. Riavvia Dispositivo (fig. 8)
Con questa funzione si potrà riavviare il dispositivo.
In caso di problemi contattare l’assistenza all’indirizzo email [email protected].
