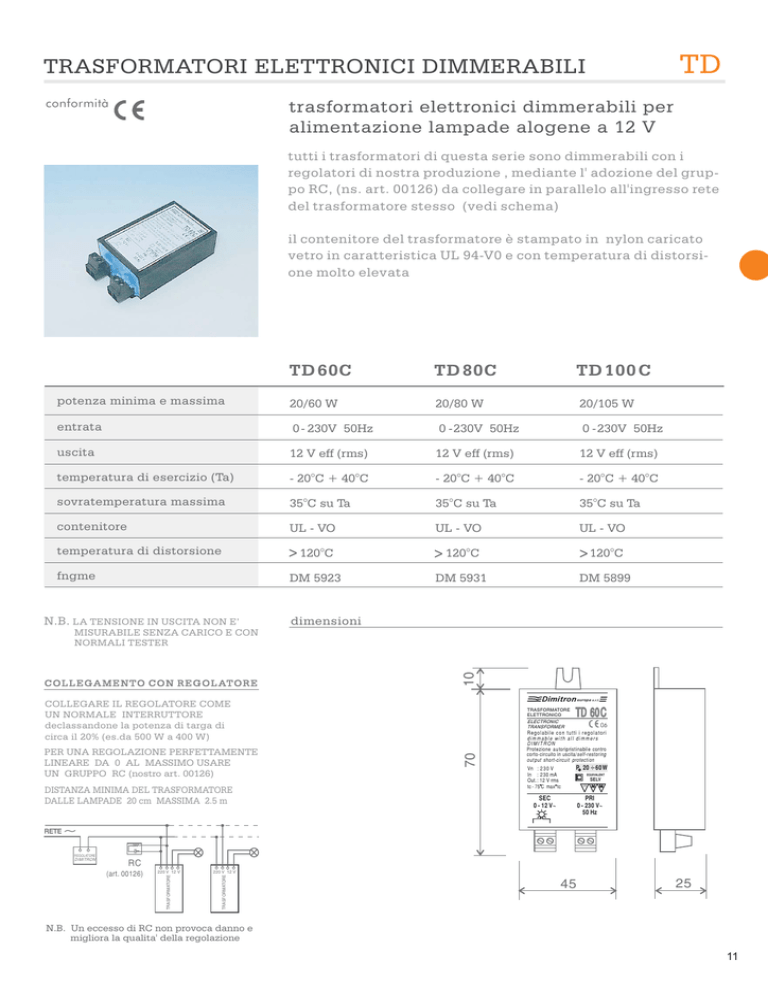

TRASFORMATORI ELETTRONICI DIMMERABILI

TD
TRASFORMATORI ELETTRONICI DIMMERABILI
conformità
trasformatori elettronici dimmerabili per
alimentazione lampade alogene a 12 V
tutti i trasformatori di questa serie sono dimmerabili con i
regolatori di nostra produzione , mediante l' adozione del gruppo RC, (ns. art. 00126) da collegare in parallelo all'ingresso rete
del trasformatore stesso (vedi schema)
il contenitore del trasformatore è stampato in nylon caricato
vetro in caratteristica UL 94-V0 e con temperatura di distorsione molto elevata
TD 60C
TD 80C
TD 100 C
potenza minima e massima
20/60 W
20/80 W
20/105 W
entrata
0 - 230V 50Hz
0 -230V 50Hz
0 -230V 50Hz
uscita
12 V eff (rms)
12 V eff (rms)
12 V eff (rms)
temperatura di esercizio (Ta)
- 20°C + 40°C
- 20°C + 40°C
- 20°C + 40°C
sovratemperatura massima
35°C su Ta
35°C su Ta
35°C su Ta
contenitore
UL - VO
UL - VO
UL - VO
120°C
120°C
120°C
DM 5923
DM 5931
DM 5899
temperatura di distorsione
fngme
N.B. LA TENSIONE IN USCITA NON E’
dimensioni
C O L L E GA M E N T O C O N R E G O L AT O R E
10
MISURABILE SENZA CARICO E CON
NORMALI TESTER
europa s.r.l.
COLLEGARE IL REGOLATORE COME
UN NORMALE INTERRUTTORE
declassandone la potenza di targa di
circa il 20% (es.da 500 W a 400 W)
DISTANZA MINIMA DEL TRASFORMATORE
DALLE LAMPADE 20 cm MASSIMA 2.5 m
TD 60C
06
Regolabile con tutti i regolatori
dimmable with all dimmers
DIMITRON
Protezione autoripristinabile contro
corto-circuito in uscita/self-restoring
out put short-circuit protection
Vn : 2 3 0 V
In : 2 30 mA
Out. : 12 V rms
tc - 75 C max tc
P 20 60 W
SEC
0 - 12 V~
EQUIVALENT
SELV
120
M M
PRI
0 - 230 V~
50 Hz
~
DIMITRON
RC
(art. 00126)
220 V 12 V
220 V 12 V
TRASFORMATORE
REGOLATORE
TRASFORMATORE
RETE
70
PER UNA REGOLAZIONE PERFETTAMENTE
LINEARE DA 0 AL MASSIMO USARE
UN GRUPPO RC (nostro art. 00126)
TRASFORMATORE
ELETTRONICO
ELECTRONIC
TRANSFORMER
45
25
N.B. Un eccesso di RC non provoca danno e
migliora la qualita' della regolazione
11
TD
TRASFORMATORI ELETTRONICI DIMMERABILI
trasformatori elettronici dimmerabili per
alimentazione lampade alogene a 12 V
conformità
tutti i trasformatori di questa serie sono dimmerabili con i
regolatori di produzione Dimitron, mediante l' adozione del
gruppo RC, (ns. art. 00126) da collegare in parallelo all'ingresso
rete del trasformatore stesso (vedi schema).
i trasformatori sono realizzati in resina epossidica autoestinguente secondo UL 94-V0 ciò permette una migliore
dissipazione del calore prodotto
TD 150C
TD200 C
potenza minima e massima
50/150 W
100/200 W
entrata
0 - 230V 50Hz
0 - 230V 50Hz
uscita
12 V eff (rms)
12 V eff (rms)
temperatura di esercizio (Ta)
- 20°C + 40°C
- 20°C + 40°C
sovratemperatura massima
35°C su Ta
35°C su Ta
temperatura di distorsione
K temp. 120° sec.
K temp. 120° sec.
classe di isolamento
IEC 85/VDE 0530 : E, B
IEC 85/VDE 0530 : E, B
fngme
DM 5907
DM 5915
N.B. LA TENSIONE IN USCITA NON E’
dimensioni TD 150 C
dimensioni TD 200 C
MISURABILE SENZA CARICO E CON
NORMALI TESTER
C O L L E GA M E N T O C O N R E G O L AT O R E
127
PER UNA REGOLAZIONE PERFETTAMENTE
LINEARE DA 0 AL MASSIMO USARE
UN GRUPPO RC (nostro art. 00126)
TRASFORMATORE
ELETTRONICO
ELECTRONIC
TRANSFORMER
TD 150C
Regolabile con tutti i regolatori
dimma ble with all dimmers
DI M I TR O N
Protezione autoriprist inabile contro
corto-circuito in uscita/self-restoring
out put short-circuit protect ion
Vn : 2 3 0 V
In : 620 mA
Out. : 12 V rms
P 50 150 W
tc - 75 C max tc
DISTANZA MINIMA DEL TRASFORMATORE
DALLE LAMPADE 20 cm MASSIMA 2.5 m
Vn : 2 3 0 V
In : 900 mA
Out. : 12 V rms
120
M
tc - 75 C max tc
M
P 100
200 W
EQUIVALENT
SELV
120
M
M
PRI
0 - 230 V~
50 Hz
SEC
0 - 12 V~
PRI
0 - 230 V~
50 Hz
SEC
0 - 12 V~
98
Protezione autoriprist inabile contro
corto-circuito in uscita/self-restoring
out put short-circuit protect ion
SELV
EQUIVALENT
TD 200C
Regolabile con tutti i regolatori
dimma ble with all dimmers
DI M I TR O N
~
DIMITRON
53
26
53
32
RC
(art. 00126)
220 V 12 V
220 V 12 V
TRASFORMATORE
REGOLATORE
TRASFORMATORE
RETE
TRASFORMATORE
ELETTRONICO
ELECTRONIC
TRANSFORMER
98
127
COLLEGARE IL REGOLATORE COME
UN NORMALE INTERRUTTORE
declassandone la potenza di targa di
circa il 20% (es.da 500 W a 400 W)
N.B. Un eccesso di RC non provoca danno e
migliora la qualita' della regolazione
12
TS
TRASFORMATORI ELETTRONICI SLIM
conformità
trasformatori in resina a basso profilo per
l’alimentazione di lampade alogene a 12 V
questa serie di trasformatori, interamente colati in resina
epossidica auto-estinguente secondo UL 94-VO, sono costruiti
seguendo l'esigenza di avere spessori molto ridotti e alte
caratteristiche di dissipazione, temperatura di esercizio (155
secondo IEC 85) e rigidità dielettrica ( 21-24 kV mm )
l' ingombro ridotto ne permette l'inserimento in mensole di
truciolari laminati
la possibilità di avere soluzioni con fili uscenti direttamente dal
corpo, ne permette l'adozione anche in ambienti con forte
presenza di umidità, dato l' insensibile assorbimento di acqua
(inferiore al 0.25 % secondo ASTM D 570 dopo 24 ore)
TS 60
TSF 60
TS 80
TSF 80
TS 100 C
TSF 100 C
potenza minima e massima
20/60 W
50/80 W
50/105 W
entrata
240V
240V
240V
uscita
12 V eff (rms)
12 V eff (rms)
12 V eff (rms)
temperatura di esercizio (Ta)
- 20°C + 40°C
- 20°C + 40°C
- 20°C + 40°C
sovratemperatura massima
35°C su Ta
35°C su Ta
35°C su Ta
classe di isolamento
IEC 85/VDE 0530 :E, B
fngme
DM 5956
DM 5964
DM 5949
N.B. LA TENSIONE IN USCITA NON E’
dimensioni
11
MISURABILE SENZA CARICO E CON
NORMALI TESTER
europa s.r.l.
europa s.r.l.
TS 60C
TRASFORMATORE
ELETTRONICO
ELECTRONIC
TRANSFORMER
06
Protezione autoripristinabile contro
corto-circuito in uscita/self-restoring
out put short-circuit protection
P 20 60W
68
Vn : 2 3 0 V
In : 230 mA
Out. : 12 V rms
tc - 75 C max tc
SELV
120
M M
PRI
0 - 230 V~
50 Hz
TS 60C
06
Protezione autoripristinabile contro
corto-circuito in uscita/self-restoring
out put short-circuit protection
P 20 60W
Vn : 2 3 0 V
In : 230 mA
Out. : 12 V rms
tc - 75 C max tc
SEC
0 - 12 V~
EQUIVALENT
Pb
SELV
120
M M
PRI
0 - 230 V~
50 Hz
12
SEC
0 - 12 V~
EQUIVALENT
Pb
TRASFORMATORE
ELETTRONICO
ELECTRONIC
TRANSFORMER
19
42.5
slim
fili
slim +
13
ATP
TRASFORMATORI ELETTRONICI SLIM
conformità
trasformatori a basso profilo con morsetti
protetti per l’alimentazione di lampade
alogene a 12 v
- Questa serie di trasformatori, in aria, di tipo passante, sono
costruiti seguendo l'esigenza di avere spessori molto ridotti.
- Hanno inoltre la caratteristica di avere i morsetti coperti da
sportellini fissati a vite che assolvono anche alla funzione di
serracavo.
- Per una maggiore funzionalità di montaggio i morsetti di rete
sono da un lato, mentre al lato opposto sono montate due
morsettiere che permettono il collegamento di due lampade
senza difficoltà di inserimento nei morsetti.
- L' ingombro totale è particolarmente ridotto.
ATP 60
ATP 80
ATP100
potenza minima e massima
20/60 W
50/80 W
50/105 W
entrata
240V
240V
240V
uscita
12 V eff (rms)
12 V eff (rms)
12 V eff (rms)
temperatura di esercizio (Ta)
- 20°C + 40°C
- 20°C + 40°C
- 20°C + 40°C
sovratemperatura massima
35°C su Ta
35°C su Ta
35°C su Ta
fngme
DM 5923
DM 5931
DM 5899
N.B. LA TENSIONE IN USCITA NON E’
dimensioni
37
MISURABILE SENZA CARICO E CON
NORMALI TESTER
19
131
