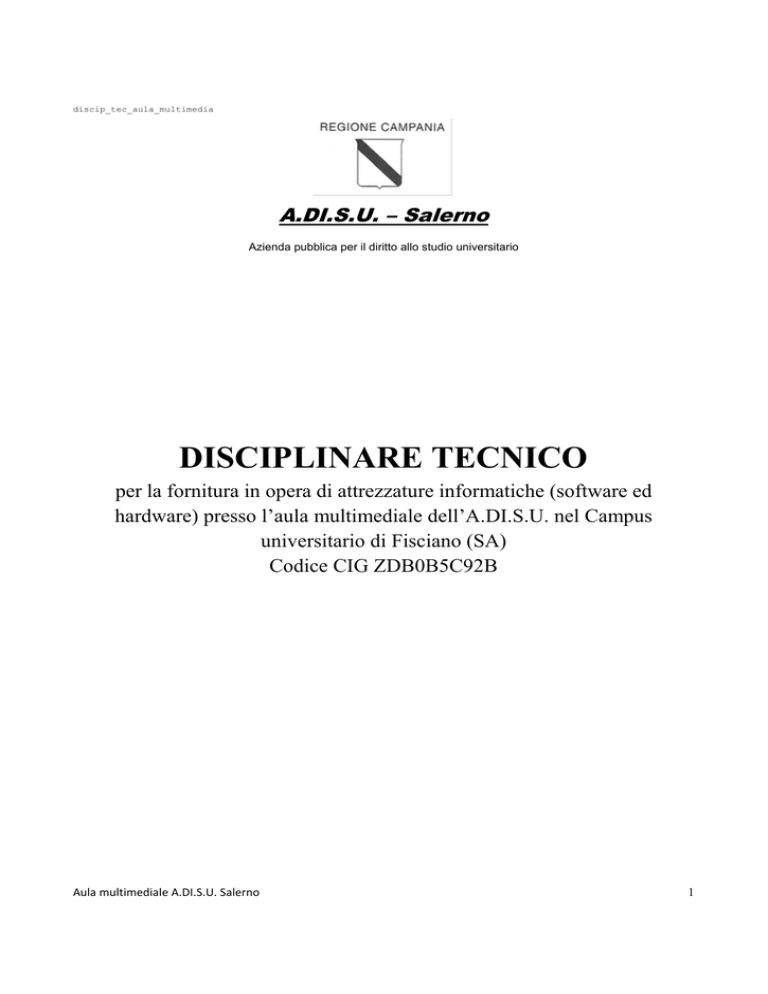

DISCIPLINARE TECNICO

discip_tec_aula_multimedia
A.DI.S.U. – Salerno
Azienda pubblica per il diritto allo studio universitario
DISCIPLINARE TECNICO
per la fornitura in opera di attrezzature informatiche (software ed
hardware) presso l’aula multimediale dell’A.DI.S.U. nel Campus
universitario di Fisciano (SA)
Codice CIG ZDB0B5C92B
Aula multimediale A.DI.S.U. Salerno
1
Indice
1
Premessa___________________________________________________________________ 3
2
Introduzione ________________________________________________________________ 3
3
Obiettivi ___________________________________________________________________ 3
4
Descrizione degli ambienti e delle disponibilità ____________________________________ 7
5
Sistema Caratteristiche generali della fornitura _____________________________________ 9
5.1
SOTTOSISTEMA 1: AULA MULTIMEDIALE ___________________________________ 10
5.1.1
Software di gestione aula multimediale e sistema di autenticazione _____________ 10
5.1.2
Sistema di videoproiezione e televisori ___________________________________ 11
5.1.3
Sistema di audio diffusione ____________________________________________ 15
5.1.4
Sistema di ripresa video e anti intrusione e gestioni accessi ___________________ 16
5.1.5
Cuffie con microfono _________________________________________________ 19
5.1.6
Lavagna multimediale. ________________________________________________ 20
5.1.7
Sistema di video produzione ___________________________________________ 21
5.1.8
Integrazione rete dati _________________________________________________ 23
5.2
SOTTOSISTEMA 2: ELEMENTI PER LA CONTINUITA’ OPERATIVA _____________ 24
5.2.1
UPS ______________________________________________________________ 25
Sistema di audio diffusione ___________________________________________________ 25
5.2.2
6
Sistema di recupero dati e ripristino _____________________________________ 26
Garanzia e assistenza ________________________________________________________ 26
Aula multimediale A.DI.S.U. Salerno
2
1 Premessa
Il presente documento ha la finalità di evidenziare le necessità strumentali e di complemento per la
attuazione funzionale dell’aula multimediale della AZIENDA PUBBLICA PER IL DIRITTO ALLO
STUDIO UNIVERSITARIO DI SALERNO (A.DI.S.U. Salerno).
2 Introduzione
L’A.DI.S.U. Salerno si propone di fornire il supporto tecnologico aggiornato per offrire servizi ICT
presso la sua sede di Fisciano. Appare quindi fondamentale dotare la preesistente struttura didattica di
opportuni sistemi multimediali che rispettino le specifiche indicate nel presente documento.
3 Obiettivi
L’A.DI.S.U. Salerno ha tra gli obietti principali quello di fornire servizi innovativi basati sui moderni
sistemi informatizzati, offrendo, nel contempo, la possibilità agli studenti di effettuare auto-apprendimento
mediante l’utilizzo di strutture di e-learning.
Un ruolo importante in questo progetto ricopre, pertanto, la predisposizione delle aule ad ospitare servizi
finalizzati alla informazione e formazione mediante nuove metodologie cognitive e di apprendimento
attraverso l’uso diffuso di media. Seguendo questo indirizzo, è quindi essenziale dotare l’aula multimediale
di videoproiettori, radiomicrofoni, diffusori acustici, telecamere, antifurti, ecc..
In sostanza si vogliono allestire/integrare:
a)
b)
c)
d)
e)
f)
g)
h)
i)
j)
k)
24 postazioni discenti;
2 postazioni per docenti (una principale ed una secondaria);
1 server;
Sistema di videoproiezione e televisori;
Sistema di ripresa video, anti intrusione e gestione accessi;
Sistema di video produzione;
Sistemi di audio diffusione;
Sistema di stampa e copia;
Integrare e potenziare la rete dati;
Lavagna multimediale;
Sistema di protezione e backup elettrico;
Funzionalità da implementare:
1)
2)
3)
4)
Sistema di audio diffusione;
Sistema di video-sorveglianza con IP-cam (audio video – senza registrazione);
Sistema per video-riprese per produzioni multimediali;
Backup informatico, almeno delle postazioni principali, sul server;
Aula multimediale A.DI.S.U. Salerno
3
5) Sistema di gestione dell'accesso pubblico ad Internet (via cavo e wireless)
con Autenticazione degli utenti sulla rete pubblica e di Billing (con pagamento a Ricarica o
posticipato) anche in conformità alle vigenti normative in ambito di sicurezza ed anti-terrorismo
(con ricostruzione le sessioni di navigazione di ogni utente).
a) Registrazione degli estremi anagrafici degli utenti
b) Identificazione tramite dati di accesso (Username/Password)
c) Gestione del tempo di navigazione
d) Pagamento a Ricarica o Conto posticipato
e) Monitoraggio delle connessioni in tempo reale
f) Registrazione delle attività svolte dagli utenti
g) Sistema di Statistiche e generazione Report
h) Operazioni pianificate
i) Configurazione client automatica (Plug & Play)
j) Software con blocco completo della postazione
k) Interfaccia di accesso Web
l) Filtri dei contenuti
m) Gestione delle stampe utente
n) Network Boot
o) Controllo dello stato dei dispositivi di rete
p) Controllo di banda/Qos
6) possibilità autenticazione univoca anche con chiave elettronica e/o badge universitario
7) Sistema di gestione dell’aula multimediale che dovrà essere in grado di:
a) Gestione Della Classe
• Accendere e spegnere tutti i computer dell'aula a partire dal PC dell'insegnante;
• Effettuare il "log off" remoto su tutti i PC;
• Effettuare il "log in" remoto su tutti i PC;
• Oscurare lo schermo degli studenti per ottenere la loro attenzione;
• Bloccare il mouse e la tastiera degli studenti durante le spiegazioni;
• Riconnettere automaticamente ai PC degli studenti al momento del riavvio;
• Usare schemi personalizzati della classe che rispecchiano la disposizione fisica degli
studenti;
• Usare profili individuali per ogni insegnante, con le caratteristiche specifiche richieste da
ciascuno;
• Assegnare premi virtuali agli studenti;
• Consentire la Richiesta di supporto tecnico, con un solo click, da parte degli insegnati;
b) Gestione Delle Stampanti
• Impedire agli studenti di stampare nella classe;
• Limitare l’utilizzazione della stampante per numero di pagine;
• Richiedere l'autorizzazione dell'insegnante prima di stampare;
• Impedire di aggiungere, eliminare o modificare le stampanti;
• Controllare l’accesso e l’utilizzazione di ogni stampante individuale;
• Visualizzare un indicatore della stampa in tempo reale, per identificare lo studente che sta
stampando;
c) Gestione Delle Periferiche
• Impedire che i dati vengano copiati su o da periferiche di archiviazione USB;
• Impedire che i dati vengano copiati su o da periferiche CDR / DVD;
• Impedire la creazione di nuove connessioni di rete;
d) Registro Degli Studenti
• Richiedere informazioni standard e personalizzate ad ogni studente all’inizio della
lezione;
Aula multimediale A.DI.S.U. Salerno
4
•
•
e)
f)
g)
h)
i)
j)
k)
l)
m)
n)
o)
p)
q)
r)
s)
t)
Distribuire i file a più PC mediante una singola azione;
Visualizzare le informazioni riassuntive su ogni studente;
Distribuzione E Raccolta Di File
• Trasferire file a/da un PC con una singola azione;
• Distribuire file a più PC con una singola azione;
• Distribuire e raccogliere automaticamente i file con le informazioni di ogni studente
allegate al file;
Tempo Reale
• Mostrare lo schermo dell'insegnante agli studenti selezionati;
• Mostrare un determinato desktop agli studenti selezionati;
• Mostrare solo una determinata applicazione agli studenti selezionati;
• Mostrare un replay (precedentemente registrato) agli studenti selezionati;
• Mostrare un file video agli studenti selezionati;
• Inviare le vostre presentazioni ottimizzate per le reti wireless;
• Lasciare una registrazione della vostra presentazione sui computer degli studenti, per la
revisione in un secondo momento;
Lavagna Virtuale
Co-Navigazione Di Internet
Funzione Leader Di Gruppo
Chat Di Gruppo O Individuale
Audio
Mostrare (Lo Schermo Dello Studente)
Monitoraggio Dell’audio In Tempo Reale
• Ascolto di uno studente e correzione pronuncia, conversazione o comunicazione con uno
studente specifico;
Visualizzazione Degli Schermi Degli Studenti In Tempo Reale (Modalità Monitor)
• Monitorare tutta l’aula con una sola visualizzazione;
• Visualizzare i PC degli studenti in gruppi predefiniti;
• Aggiungere altre informazioni come le applicazioni attive o i siti web attivi;
• Ingrandimento per ottenere icone studente ad alta definizione ottimizzate;
Monitoraggio Istantaneo Della Messaggistica
Monitoraggio Della Tastiera In Tempo Reale
Metering E Controllo Delle Applicazioni
• Monitorare l'uso delle applicazioni da parte di tutti gli studenti;
• Visualizzare le applicazioni di sfondo che girano su tutti i PC;
• Aprire e chiudere le applicazioni su tutti i PC selezionati con una singola azione;
• Registrare uno storico completo dell'impiego dell'applicazione per la classe;
• Impedire l’esecuzione delle applicazioni che hanno restrizioni;
• Permettere soltanto l’esecuzione di applicazioni approvate;
Metering E Controllo Internet
• Monitorare tutto l'uso dell’internet da parte degli studenti;
• Visualizzare i siti web di sfondo che sono aperti su tutti i PC;
• Aprire e chiudere i siti web su tutti i PC selezionati con una singola azione;
• Registrare uno storico completo dell'impiego dell'internet per la classe;
• Impedire l’accesso a qualsiasi sito web o ai siti web che hanno restrizioni;
• Permettere l’accesso solo ai siti web approvati;
Controllo Remoto
Diario Dello Studente
• Dettagli ed obiettivi della lezione;
• Note dell’insegnante;
Aula multimediale A.DI.S.U. Salerno
5
•
•
•
•
•
•
•
Note dello studente individuale;
Catture di schermo di una presentazione (e spiegazioni di supporto);
Risultati del sondaggio della classe o del gruppo;
Schermi della lavagna virtuale;
Risultati dei test degli studenti individuali;
URL dei siti web usati durante la lezione;
Copie di ogni trascrizione delle chat della classe;
u) Sondaggi Degli Studenti
• Creare un sondaggio usando le risposte già fornite oppure risposte personalizzate;
• Visualizzare immediatamente tutte le risposte e un riepilogo della classe;
• Creare gruppi dinamicamente in base alle risposte degli studenti;
• Inviare i risultati del sondaggio a tutti gli studenti;
v) Test Apprendimento Degli Studenti
• Creare una libreria di risorse e domande che possono essere condivise;
• Creare un numero qualsiasi di test usando le domande archiviate nella libreria;
• Creare domande che possono avere da 2 a 4 possibili risposte;
• Seguire il progresso degli studenti e visualizzare le risposte esatte o sbagliate in tempo
reale;
• Correggere automaticamente il test, in modo da avere subito disponibili i risultati;
• Visualizzare i risultati individuali sul computer di ogni studente;
• Inviare i risultati (inclusa l’evidenziazione delle risposte esatte) alla classe;
• Installare il Test designer su un sistema standalone;
w) Console Tecnica (strumenti per garantire che tutti i computer della aula siano gestiti e
mantenuti in modo da essere sempre disponibili per l’insegnamento)
• Monitorare tutti i computer sulla rete della scuola con una sola visualizzazione;
• Monitorare l’uso delle applicazioni e dell’internet sul PC di ogni studente;
• Trasferire file e documenti a determinati computer o a tutti i computer;
• Raggruppare tutti i computer per classe / postazione fisica;
• Generare un riassunto completo dell’Inventario Hardware per un determinato PC;
• Generare un completo Inventario Software per ogni PC;
• Visualizzare e controllare i servizi, i processi e le applicazioni in esecuzione su ogni PC;
• Fornire assistenza tecnica direttamente a qualsiasi insegnante;
• Accendere, spegnere, riavviare ed accedere ai computer dell’aula in modo remoto;
• Visualizzare tutti gli studenti e insegnanti per classe attiva;
• Rivedere le impostazioni di sicurezza di ogni client remotamente;
• Condurre una chat con uno o più studenti o insegnanti;
• Diffondere messaggi a gruppi o a tutti gli utenti della rete in soli pochi secondi;
• Eseguire un potente controllo remoto del PC individuale su qualsiasi determinato
computer;
• Visualizzare lo stato della memory stick USB in tempo reale su tutti i PC degli studenti;
x) Sicurezza
•
Connettività esclusivamente limitata ai sistemi abilitati;
•
Profili di tutor, ciascuno dei quali permette livelli di funzionalità personalizzabili in base
alla richiesta;
•
Uso di profili di AD per limitare gli utenti che sono in grado di usare il software Tutor o
Tecnico;
•
Uso di profili di AD per forzare configurazioni sia per il Tutor che per il Client;
•
Controllo dell’accesso e dell’uso dei dispositivi multimediali portatili all’interno
dell’aula;
Aula multimediale A.DI.S.U. Salerno
6
•
Riapplicazione automatica delle restrizioni quando computer di uno studente viene
riavviato;
y) Supporto Wireless
• Consentire la Connessione ai computer con una connessione wireless;
• Ottimizzare la prestazione per corrispondere alle velocità del punto di accesso;
• Creare elenchi di classi predefinite da collegare ai computer non statici;
• Lavorare in maniera efficace con laptop e Tablet PC;
• Pubblicare una classe e permettere agli studenti di parteciparvi su richiesta.
Alla consegna della fornitura l’aula Multimediale dovrà, in ogni caso, essere funzionale, funzionante e
del tutto integrata con le strutture, supporti, sistemi presenti e preinstallati.
4 Descrizione degli ambienti e delle disponibilità
L’aula multimediale dell’A.DI.S.U. è al piano terra dell’Immobile D'Arco Scafuri sito in Via Giovanni
Paolo II, n.132 - 84084 Fisciano (SA).
Attualmente sono disponibili:
•
•
•
•
•
n. 24 postazioni PC per discenti;
n. 2 postazioni PC per docenti;
Infrastruttura di rete già attiva (da integrare);
n.1 Server;
n. 2 stampanti di rete.
L’Aula Multimediale A.DI.S.U. si compone di un’aula in cui sono presenti 24 postazioni per gli studenti
e due postazioni per i docenti (almeno una scrivania).
In particolare ogni singola postazione studente è dotata di:
•
Una coppia di prese per l’alimentazione elettrica disposte sotto al piano d’appoggio;
•
Una presa di rete già collegata all’infrastruttura di rete.
L’accesso all’aula avviene attraverso tre porte due lateralmente all’altezza delle postazioni docenti e una
(dotata di maniglione anti panico) frontalmente alle spalle delle postazioni docenti.
Tutte le postazioni discenti e docenti, sono dotate di computer, sono equipaggiate come a seguire:
PC Fujitsu, Esprimo E3521 E-Star 5.0
Processore Intel Core 2 Duo E6600
Funzionalità “XP Mode” a livello hardware “XP Mode” del S. O. Microsoft Windows 7
Scheda di sistema in grado di intercettare un impulso WOL (Wake On Lan)
Supporto a livello BIOS del bootstrap da LAN (boot-from-LAN)
Scheda Audio
6 porte USB 2.0 esterner (di cui 2 posizionate sul
lato anteriore del PC). 2 porte USB interne.
RAM 4 GB
Hard Disk da 250 GB
Masterizzatore DVD
Uscita analogica 15 pin D-sub e uscita digitale DVI
Aula multimediale A.DI.S.U. Salerno
7
Dispositivo di Collegamento alla LAN
Tastiera italiana estesa, QWERTY
Mouse Ottico, a due pulsanti con rotella per lo scrolling, non cordless
Lettore di Smart Card Nilox SCR 2.0 ISO 7816 Class A, B e C (5V, 3V e 1,8V)
Sistema Operativo Microsoft Windows 7 Professional OEM
•
Docenti
Postazione principale
Monitor da 22” LCD-TFT multimediale Fujitsu E22W-5
Postazione secondaria
Monitor da 22” LCD-TFT multimediale Fujitsu E22W-5
•
Discenti
Monitor da 19” LCD-TFT multimediale Fujitsu E19W-5
Sarà inoltre disponibile un SERVER HP ProLiant DL585 G7 (posto in apposito spazio) per la
gestione, integrazione, supervisione, monitoraggio, videosorveglianza, web server, ecc., del sistema
“aula multimediale”.
•
Caratteristiche tecniche del SERVER HP ProLiant DL585 G7
Server da rack 19”, altezza 4U, equipaggiato con:
- 2 processori AMD Opteron 6128 (2.0 GHz) (espandibile fino a max 4 processori)
- 16GB di RAM di tipo ECC
- Controller SAS RAID integrato con 256MB di cache, gestione livelli RAID:0,1,1+0,5,
5+0,6,6+0
- 2 dischi interni SAS “hot swap” da 73GB a 15Krpm (espandibile fino a 8 dischi)
- 4 porte Gigabit Ethernet 10/100/1000 Mbps Full Duplex, integrate - 11 slot I/O di tipo
PCIExpress
- unità DVD ROM velocità 8x
- scheda grafiva VGA integrata
- alimentatori ridondati di tipo “hot swap”
- ventole ridondate di tipo “hot swap”
- compatibile con i seguenti sistemi operativi:
Microsoft Windows 2008 R2
Microsoft Windows 2008 (32 bit and 64 bit)
Microsoft Windows Server 2008 Standard Edition (32bit and 64bit)
Microsoft Windows Server 2008 Enterprise Edition (32bit and 64bit)
Microsoft Windows Server 2003 and Windows Server 2003 R2, and Windows
Server 2003 for Extended Systems Standard Edition, Enterprise Edition
Red Hat Enterprise Linux 5.4 (32 bit and 64 bit)
SUSE LINUX Enterprise Server 11 (32bit and 64bit)
SUSE LINUX Enterprise Server 10 (32bit and 64bit)
Linux CentOS
VMware ESX 4.0
VMware ESX 3.5.0
Solaris
Aula multimediale A.DI.S.U. Salerno
8
Faranno parte della dotazione dell’aula le seguenti stampanti e multifunzioni di rete:
•
•
una stampante LASER A4 colori;
una multifunzione B/N A3;
Nella Figura 1 è riportata la planimetria dell’ambiente destinato ad aula multimediale.
Figura 1: planimetria aula multimediale
Al fine di consentire la predisposizione di una offerta coerente e compatibile con gli ambienti,
suppellettili e le preesistenze HW, SW e di Rete ecc., si rende obbligatoria l’effettuazione di
sopralluogo preliminare.
5 Sistema Caratteristiche generali della fornitura
Nell’ambito di questo progetto, suddiviso in due sottosistemi, è prevista la fornitura, la installazione, posa
in opera e realizzazione delle seguenti parti componenti:
Sottosistema 1 – AULA MULTIMEDIALE
• Software di gestione aula multimediale e sistema di autenticazione
• Sistema di videoproiezione e televisori
• Sistema di audio diffusione
Aula multimediale A.DI.S.U. Salerno
9
•
•
•
•
•
Sistema di ripresa video e anti intrusione e gestioni accessi
Cuffie con microfono
Lavagna multimediale
Sistema di video produzione
Integrazione rete dati
Sottosistema 2 – SISTEMI DI BACKUP
• UPS
• Sistema di recupero dati
Nel seguito vengono presentate le caratteristiche di massima richieste per ciascuna parte componente da
fornire in coerenza con gli obbiettivi prefissati (par. 3).
5.1 SOTTOSISTEMA 1: AULA MULTIMEDIALE
Questo sottosistema si suddivide in una serie di elementi che dovranno consentire la implementazione di
un’aula multimediale rispondente agli obiettivi prefissati e che dovranno essere mutuamente compatibili e
integrati fra di loro.
5.1.1 Software di gestione aula multimediale e sistema di autenticazione
Il software di gestione aula multimediale dovrà consentire la realizzazione degli obiettivi dell’aula
multimediale già esplicitato nel paragrafo 3 del presente documento. Esso potrà essere costituito da uno o
più software (client e server) e da eventuali sistemi operativi.
In particolare il sistema di autenticazione dovrà servire ogni singola postazione (discenti e docenti) e
dovrà essere compatibile con i badge universitario.
Il suddetto lettore di badge dovrà avere , almeno, le seguenti caratteristiche tecniche:
Descrizione Hw/SW
Lettore di Badge
Quantità
24+2+1*
Caratteristiche
Lettore di carte magnetiche esterno per PC Metodo di lettura:
tecniche generali
strisciamento (bidirezionale) Interfaccia di comunicazione: USB (cavo
incluso) Auto alimentato dal bus USB Lettura delle tracce 1,2 e 3 dello
standard ISO Lettura di tessere ad alta e bassa coercitività (4000oe-300oe)
Standard ISO 7811/7812. Il lettore dovrà essere meccanicamente
Aula multimediale A.DI.S.U. Salerno
10
vincolato.
(*) La gestione accessi relativo all’impianto antintrusione dell’aula multimediale dovrà essere realizzata adoperando la medesima tipologia di lettore di badge di
autenticazione a livello di postazione.
5.1.2 Sistema di videoproiezione e televisori
Il sistema a video sarà costituito da n.1 (uno) videoproiettore multimediale, montato a soffitto, e da n.4
(quattro) televisori, montati a soffitto, ed interconnessi con la postazione del docente principale, con
l’impianto di diffusione sonora e con un punto di gestione complessivo.
Si dovrà quindi fornire anche un sistema di gestione dei flussi video e audio (punto di gestione
complessivo) verso entrambi i sistemi video (singolarmente o contemporaneamente) indipendentemente
dalla posizione in cui è situata la sorgente (tele docenza) e indipendentemente dal tipo di sorgente video. In
sostanza, nel punto di gestione complessivo, dovranno essere replicate le principali porte d’interfaccia dei
proiettori (e del sistema di diffusione sonora descritto in seguito).
Il sistema di gestione flussi video e audio, dovrà garantire che la riproduzione dei materiali didattici
multimediali possa avvenire con alti livelli di qualità dell’immagine (Full-HD) sia dal punto di vista della
risoluzione che della resa del colore e nonché dal punto di vista della dinamica dell’immagine, nel caso di
filmati o animazioni anche nel caso di luce accesa.
Le staffe di fissaggio al soffitto dei televisori dovranno essere regolabili in altezza e sagomate per
consentire all’interno il passaggio dei cavi di collegamento.
Inoltre dovrà essere previsto un sistema antitaccheggio a lucchetto per bloccare il proiettore e i televisori.
Il videoproiettore dovrà essere corredato di adeguati impianti di interfacciamento per il collegamento di
personal computer con schede grafiche VGA/SVGA/DVI/HDMI. Detta interfaccia dovrà anche consentire
lo splitting con adattamento di impedenza per il segnale VGA/SVGA/DVI/HDMI riportato
contemporaneamente sul monitor del PC e al sistema di videoproiezione.
I televisori dovranno essere posizionati in modo che siano efficacemente fruibili sia dai discenti che dai
docenti.
L’impianto dovrà essere comprensivo di tutti i cavi speciali necessari, completi di connettori, per il
collegamento audio-video-dati e per l’interfacciamento del videoproiettore alle altre apparecchiature
presenti. In particolare, dovranno certamente essere previsti almeno i cavi di alimentazione elettrica, quelli
per segnali RGBS, Video RG59, S-Video.
Inoltre, ancora, dovranno essere realizzate opportune prese in prossimità della postazione docente che
consentano la replica dei principali ingressi del videoproiettore, e l’ingresso del sistema di diffusione audio,
fornendo, peraltro, tutta la cavetteria necessaria alla connessione con i dispositivi esterni. Alla postazione
Aula multimediale A.DI.S.U. Salerno
11
docente dovrà essere localizzato anche uno dispositivo agente sul canale video che consentirà di “oscurare”
temporaneamente la proiezione a seconda delle necessità. Il proiettore dovrà essere collegato ad un timer
agente sull’alimentazione elettrica e che permetta la programmazione oraria dell’accensione e dello
spegnimento.
Il videoproiettore dovrà allo stesso tempo costituire elemento fondamentale della lavagna multimediale.
Alle spalle della postazione docente sarà installata la lavagna multimediale che fungerà anche da schermo
per la proiezione video.
Il suddetto videoproiettore dovrà avere , almeno, le seguenti caratteristiche tecniche:
Descrizione Hw/SW
Proiettore
Quantità
1
HD 1080p
Caratteristiche
Compatible con Windows 7
tecniche generali
Modalità video 480p, 720p, 1080i, 480i, 576i, 576p, 1080/24p, 1080/50p,
1080/60p, 1080/30p
TV System PAL HDTV
Tecnologia: LCD;
Correzione della distorsione trapezoidale
Funzionalità di Zoom;
Telecomando con funzionalità da mouse remoto e da illuminatore laser;
Aspect Ratio: 16:10
•
Risoluzione: 1280 x 800 (WXGA)
•
Copertura distanza proiezione: WXGA: 16:10: 70” (specchio 517
mm dalla superficie) – 100” (specchio 759 mm dalla superficie)
•
Correzione della deformazione trapezoidale: Verticale: ±15 gradi
(manuale)
•
Rapporto contrasto: 3000:1
•
Aula multimediale A.DI.S.U. Salerno
•
2000 : 1 (Nativo) (Bianco al 100% potenza lampada/ Nero
al 100% potenza lampada)
•
8000 : 1 (Modalità alto contrasto) (Bianco al 100% potenza
lampada/Nero al 30% potenza lampada)
Riproduzione colore: 1,07 miliardi di colori (R/G/B 10 bit)
12
•
Temperatura Colore regolabile: 6500° K - 8300° K
•
Campo di messa a fuoco: WXGA: 70”~ 100”
•
Tecnologia di proiezione: Digital Light Processing (DLP)
•
Metodo di proiezione: Frontale / A parete
•
Luminosità Colore: 2800 lumen
•
Lampada: sostituibile sul posto
•
Durata Lampada: Modalità Standard: 3.500 ore minimo. Modalità
ECO: 5000 ore minimo.
•
Segnale d'ingresso: NTSC/PAL/SECAM con video Composito/ Svideo
/
Componente
YPbPr1080p/UXGA/WXGA/XGA/SVGA/Compatibilità Mac
•
Ingressi video: HDMI, VGA, S-video, analogico composito DLP
Link 3D e HDMI 1.4a 3D
•
Audio: 1 3.5-mm stereo line level, 1 stereo line level jack RCA, 1
microfono 3,5 mm
•
Sensibilità di ingresso: 1 kHz, 0,5 Vrms sinusoidale
•
Amplificatore: 8Wx2 (stereo)
•
Altoparlante: interno
•
Rumorosità ventola: Modalità Standard: 35±2dB(A), con/senza
filtro Modalità ECO: 30±2dB(A), con/senza filtro
•
Blocco Kensington »36 Kg
I suddetti televisori dovranno avere almeno le seguenti caratteristiche tecniche:
Descrizione Hw/SW
Televisori LED 32’’
Quantità
4
Caratteristiche
Dimensioni schermo
tecniche generali
Formato
32"
16:9
Slim
Smart TV
Compatibilità 3D
Aula multimediale A.DI.S.U. Salerno
13
Full HD
Fotogrammi al secondo
Risoluzione
400 Hz
1920 x 1080 pixels
Risoluzioni grafiche supportate
Altoparlanti incorporati
Si
Numero di altoparlanti
2 pcs
Sistema audio
1920 x 1080 (HD 1080)
SRS, Dolby Digital Plus, Dolby Pulse
Interfaccia Common interface Plus (CI+) Sì
Interfaccia Componenti video (YPbPr/YCbCr) in
1
Porta DVI
Ethernet LAN (RJ-45)
Altoparlante / Cuffia / Spinotto di uscita 1
Anynet+ (HDMI-CEC)
Ingresso video composito
Presa Scart 1
Ingresso audio per PC
3 porte USB 2.0
3 porte HDMI
Altezza max televisore 450 mm
Profondità max televisore 50 mm
Larghezza max televisore 750 mm
Supporto Browser
Collegamento ethernet LAN
Connessione WLAN
Sintonizzatore Analogico & Digitale
Formato del segnale digitale
DVB-C, DVB-S2, DVB-T
Funzione Televideo
Spegnimento automatico
Picture-in-Picture
Timer on/off
Montabile a parete
Compatibile con montaggio VESA
Telecomando
Aula multimediale A.DI.S.U. Salerno
14
Controllo a distanza del puntamento e della scrittura (tastiera wireless
e touchpad).
Si dovrà provvedere anche all’adeguamento dell’impianto elettrico ed eventualmente dell’impianto rete dati.
5.1.3 Sistema di audio diffusione
Il sistema di audio diffusione sarà costituito da un amplificatore Hi-Fi con diversi ingressi ed uscite, da
un microfono da tavolo e da un radiomicrofono in banda UHF (con possibilità di settaggio di frequenze
diverse per i due radiomicrofoni), da diffusori Hi-Fi. L’impianto dovrà essere dimensionato per consentire
un ascolto ottimale ed efficace in ogni punto dell’aula. Il sistema di audio diffusione dovrà essere
interconnesso con la postazione docente, il sistema di videoproiezione, e con il punto di gestione
complessivo (anche realizzato ad hoc) in modo da poter smistare, come per il video, i flussi audio
(singolarmente o contemporaneamente) indipendentemente da dove è sita la sorgente (anche tele docenza) e
da quale sia la sorgente audio. In sostanza al punto di gestione complessivo dovranno essere replicate le
principali porte d’interfaccia dei sistemi di amplificazione audio. Dovrà essere garantita la massima qualità
del flusso audio (HiFi) e video (HD1080) .
Il suddetti componenti dovranno avere almeno le seguenti caratteristiche tecniche:
Descrizione Hw/SW
Microfoni wireless
Quantità
1
Base ricevente
Caratteristiche
1 Microfono wireless palmare
tecniche generali
1 Microfono tipo lavalier per impiego a mani libere
Raggio operativo: almeno 20m
Autonomia microfonica: almeno 5 ore.
Descrizione Hw/SW
Amplificatore
Quantità
1
Aula multimediale A.DI.S.U. Salerno
15
Tensione: 230 V ±10%, 50/60 Hz
Caratteristiche
Potenza nominale 30W (almeno)
tecniche generali
Risposta in frequenza: Da 50 Hz a 20 kHz
Distorsione: < 1% alla potenza di uscita nominale,
Controllo bassi: Max -12/+12 dB
Controllo alti: Max -12/+12 dB
Ingresso: RJ-45 1 x
Ingresso linea/microfono almeno 4 ingresssi
Sensibilità: 1 mV (mic.); 200 mV (linea)
Impedenza: > 1 kohm (mic); > 5 kohm (linea)
Ingresso musica almeno 3
Uscita master musica
Descrizione Hw/SW
Diffusori Audio
Quantità
Almeno 4
Caratteristiche
Altoparlante a cassa in legno modello ad angolo 6W
tecniche generali
5.1.4 Sistema di ripresa video e anti intrusione e gestioni accessi
L’aula multimediale dovrà essere dotata di un sistema di ripresa video che consentirà di effettuare la
ripresa delle lezioni e il monitoraggio delle aule. Dovrà essere previsto un sistema antitaccheggio a lucchetto
per bloccare i dispositivi di cui in oggetto al presente documento.
Inoltre, l’aula dovrà essere dotata di una videocamera per la ripresa del docente e di una videocamera per
la ripresa dell’aula, entrambe montate a soffitto o a parete. Le videocamere dovranno essere del tipo PTZ
(Pan, Tilt, Zoom) quindi motorizzate e brandeggiabili, dovranno essere dotate di interfaccia di rete Ethernet
e dovranno supportare i protocolli standard TCP/IP e HTTP; dovranno avere integrate le funzionalità di un
web server di rete tale da consentire la pubblicazione di immagini live (30 frame/sec) su Intranet/Internet e
dovranno consentire il controllo del movimento della videocamera da parte dell'utente via browser.
Aula multimediale A.DI.S.U. Salerno
16
Le videocamere dovranno avere un’alta qualità di immagine ed elevata velocità di trasmissione,
funzionalità di messa a fuoco automatica e manuale, bilanciamento del bianco. Con le videocamere dovrà
essere fornito tutto il software necessario alla gestione e controllo delle stesse, comprese le funzionalità web
di streeming video, inoltre dovrà essere fornito un software per l’utilizzo delle videocamere come sistema di
videosorveglianza. Dovrà altresì essere previsto il collegamento delle videocamere all’armadio di rete.
L’aula multimediale dovrà essere protetta da un sistema antintrusione e gestione accessi mediante lettore
di badge e le suddette camere ad ip (ad infrarossi) verranno utilizzate come rivelatori di presenza. Tale
sistema dovrà essere indipendente ma integrabile con eventuali altri sistemi di antintrusione dell’A.DI.S.U..
Il sistema antiintrusione, in definitiva, dovrà essere gestito mediante una centralina di controllo (Network
DVR) che, oltre ad essere in grado di memorizzare video e audio, dovrà essere provvista di opportune
interfacce per attuare il collegamento alla rete dati e telefonica (al fine di inoltrare dei messaggi di allarme
preregistrati verso numeri telefonici programmati), dovrà essere dotato di una sirena d’allarme con
lampeggianti per interno ed una per esterno.
In sistema di gestione accessi e attivazione disattivazione allarme, in particolare, dovrà essere dotato di
un sistema di autenticazione mediante chiave elettronica RfId, badge magnetico e tastierino numerico e
dovrà avere quanto necessario a renderlo funzionale (centralina, cablaggio, lettore di badge, badge ecc).
L’integrazione rete dati ed energia, nonché la realizzazione del sistema di antintrusione, prevede anche la
realizzazione dei collegamenti e l’adozione di opportuni rack.
Descrizione Hw/SW
Network DVR (NDVR)
Quantità
1
4 canali analogici e 4 canali IP DVR
Caratteristiche
4 ETHERNET POE IP CAMERA in Full-HD 1080P
tecniche generali
Compression H.264 e decodifica H.264/MPEG4
Registrazione in tempo reale di 8 canali analogici con risoluzione D1
Registrazione in tempo reale di 4 canali IP video con risoluzione
1080P/720P
Uscita TV(BNC)/VGA/HDMI synchronous video
Live, registrazione, riproduzione, backup & Accesso Remoto
Riproduzione di 16 canali simultaneanei
Riconosce lo stato delle telecamere "Smart video detection: MD, camera
Aula multimediale A.DI.S.U. Salerno
17
blank, video loss"
Consente il backup con unità USB, CD/DVD-RW e donwload dei filmati
dalla LAN
Impostazione ed attivazioni di allarmi sonori ed invio via FTP email con
controllo immagine e PTZ
Server Web incorporato, supporta la visualizzazione remota
preview/playback/configuration/PTZ control.
CMS (Central Monitoring Station) per la gestione centralizzata dei DVR
mobile apps for iPhone/BlackBerry/Android/Windows Mobile/Nokia
Symbian phones.
MSS (Mobile Streaming Software) per fornire l’accesso al DVR da
qualsiasi browsers e ogni mobile phones.
Combinatore telefonico
Video motion detection alarm (396 zone e 6 livelli di sensibilita’)
Sata HDD da 3T
Le suddette camere ip dovranno essere compatibili con il NDVR avere, almeno, le seguenti caratteristiche
tecniche:
Descrizione Hw/SW
Ip CAM*
Quantità
2
Tecnologia: IPv4/v6
Caratteristiche
Forma a cupola
tecniche generali
POE IP CAMERA
HDTV
Web server
PTZ (Pan, Tilt, Zoom) quindi motorizzate e brandeggiabili
Microfono incorporato
Formato foto: JPEG
Formato Video: MPEG
Sensore: CMOS
Velocità di riproduzione: 30 fps
Aula multimediale A.DI.S.U. Salerno
18
Zoom digitale: on
Protocolli supportati:
•
TCP/IP, DHCP, SMTP, http, DDNS, UPNP, FTP,DNS
Interfaccia rete: Ethernet 10/100 Base-TX
(*)
Le IP Cam potranno essere utilizzate anche per applicazioni di flusso audio e video per teleconferenze.
Il suddetto lettore di badge dovrà avere, almeno, le seguenti caratteristiche tecniche:
Descrizione Hw/SW
Lettore di Badge
Quantità
1**
Caratteristiche
Lettore di carte magnetiche esterno per PC Metodo di lettura:
tecniche generali
strisciamento (bidirezionale) Interfaccia di comunicazione: USB (cavo
incluso) Auto alimentato dal bus USB Lettura delle tracce 1,2 e 3 dello
standard ISO Lettura di tessere ad alta e bassa coercitività (4000oe-300oe)
Standard ISO 7811/7812
(**) La gestione accessi relativo all’impianto antintrusione dell’aula multimediale dovrà essere realizzata adoperando la medesima tipologia di lettore di badge
di autenticazione a livello di postazione
5.1.5 Cuffie con microfono
Ciascuna postazione pc dell’aula multimediale dovrà essere dotata di webcam e di cuffie stereofoniche
Hi-Fi con microfono incluso, per consentire agli utenti di usufruire di eventuali corsi multimediali. Ciascuna
cuffia dovrà essere stereofonica, ergonomia, regolabile, resistente e caratterizzata da due auricolari ed un
microfono con astina flessibile.
Le suddette camere ip dovranno avere, almeno, le seguenti caratteristiche tecniche:
Descrizione Hw/SW
Microfono cufffia
Quantità
24 + 2
CUFFIE
Caratteristiche
Stereo
tecniche generali
Distorsione armonica totale: 5 %
Aula multimediale A.DI.S.U. Salerno
19
Impedenza 24 Ohm
Risposta in frequenza 20 - 20.000 HZ
Sensibilità 106 db
Trasmissione Via Cavo
Connettori 3,5 mm jack
MICROFONO
Incorporato
Omni Direzionale
Regolabile e ad alta sensibilità
Filtro rumori
Descrizione Hw/SW
WebCam
Quantità
24 + 2
Risoluzione video orizzontale: 640 pixel;
Caratteristiche
Risoluzione video verticale: 480 pix.;
tecniche generali
Risoluzione video in fps: 30 fps;
Risoluzione fermo immagine orizz. 1.024 pix;
Interfaccia: USB;
Predisposta per videoconferenza;
Zoom digitale: 16x;
5.1.6 Lavagna multimediale.
La lavagna multimediale dovrà essere disposta alle spalle della postazione docenti e dovrà essere
compatibile con il sistema di gestione software e integrata con il sistema di video proiezione e schermo.
Il sistema di lavagna (bianca) multimediale interattiva dovrà consentire la scrittura:
•
Reale con pennarello delebile;
Aula multimediale A.DI.S.U. Salerno
20
•
Virtuale, di almeno tre utenti simultaneamente, mediante stilo, dito e qualsiasi altro oggetto fermo
restando la possibilità di inibire questa funzione e rendendo possibile la scrittura solo attraverso
apposita penna (wireless a batteria).
La superficie della lavagna, in particolare, dovrà essere antigraffio, antiriflesso, antitaglio e priva di
elettronica.
L’identificazione della scrittura virtuale non dovrà avvenire mediante sistemi a contatto ma attraverso un
sistema a infrarossi o radio o ad ultrasuoni.
La lavagna dovrà avere un’area interattiva almeno da 87” (16:10) 1225 mm H x 2120 mm.
Il software di gestione deve consentire l’integrazione completa con MS Windows 7 e con i principali
motori di ricerca, la commutazione mouse lavagna interattiva, la modifica di documenti e immagini o
oggetti, la cattura istantanea, la condivisione, il riconoscimento della scrittura manuale, la possibilità di
registrazione dell’intera sessione, la funzione conferenza.
5.1.7 Sistema di video produzione
Si vuole dotare l’aula multimediale anche di un sistema di video produzione composto da una videocamera
collegabile al PC (USB, FireWire e Scheda di memoria) un tripode e di un software di videoproduzione che
sia interfacciabile al sistema di ripresa video e anti intrusione e gestioni accessi.
Caratteristiche minime del sistema di video produzione:
Descrizione Hw/SW
Software di videoproduzione
Quantità
1
L’inserimento di un sottofondo musicale e traccia vocale in qualsiasi
Caratteristiche
formato digitale;
tecniche generali
Il montaggio di filmati di varia provenienza (filmato digitale, firewire
ecc.);
L’aggiunta di effetti (aggiunta di testi animati, dissolvenze, ecc.);
La masterizzazione su Video-CD o DVD e la pubblicazione sul WEB;
Conversione in formati Divx, avi ecc;
Aula multimediale A.DI.S.U. Salerno
21
Descrizione Hw/SW
Videocamera 3D
Quantità
1
Caratteristiche
tecniche generali
Sistema memorizzazione prevalente SD
Risoluzione Full HD 1080i
Modalità fotografica
Sensore Tipologia
CMOS
Risoluzione totale
5 Mpixel
Risoluzione effettiva video 5 Mpixel
Risoluzione effettiva foto
16 Mpixel
Risoluzione 230.000 Pixel
Formato
16:9
Mirino 2,8 '' Touch screen
Zoom digitale 10 x
Registrazione
Formato video 16:9
Formato video 4:3
Formato di registrazione foto JPEG
Registrazione formato mpeg4
Registrazione lp
Sistema di registrazione audio AAC
Standard ntsc
Standard pal
Modalità night mode
Illuminazione minima 3 Lux
Flash
TTL
Rilevamento dei volti
Funzione macro
Velocità minima 1/ 30 Sec
Velocità max 1/
10.000 Sec
Risoluzione
Connessione usb e Hdmi
Telecomando
Descrizione Hw/SW
Tripode con Testa a sfera
Quantità
1
Utilizzo Principale: Fotografia
Caratteristiche
Portata Massima: 2 kg
Aula multimediale A.DI.S.U. Salerno
22
tecniche generali
Sistema di Sgancio Rapido: si
Ingombro Minimo: 480 mm
Altezza Massima: 1.410 mm
Altezza Minima: 340 mm
Materiale Fusto: Alluminio
5.1.8 Integrazione rete dati
Sarà necessario integrare la attuale rete dati dell’aula multimediale funzionalmente alle varie funzioni che
si vogliono andare a implementare in coerenza con gli obbiettivi individuati dal presente documento. Dovrà
essere consentita, in particolare, la possibilità di collegare in rete ulteriori dispositivi sia in modalità wireless
che con cavo. Inoltre, dovrà, in ogni caso, essere garantita l’integrazione con la rete A.DI.S.U. e
dell’Università degli Studi di Salerno.
L’integrazione rete dati ed energia, nonché la realizzazione del sistema di antintrusione, dovrà prevedere
anche la realizzazione dei collegamenti e l’adozione di opportuni rack.
Caratteristiche tecniche minime dei dispositivi atti all’integrazione e sviluppo della rete dati:
Descrizione Hw/SW
SWITCH INTERNO
Quantità
1
Interface
Caratteristiche
16 porte LAN
tecniche generali
10/100BASE-T Ethernet ports
Supporto Auto-MDI/MDI-X
Standards
IEEE802.3 10BASE-T Ethernet
IEEE802.3u 100BASE-TX Fast Ethernet
ANSI/IEEE802.3 Auto-negotiation
IEEE802.3x Flow Control
Descrizione Hw/SW
Router Wifi
Aula multimediale A.DI.S.U. Salerno
23
Quantità
1
Standards IEEE 802.11g, IEEE 802.11b, IEEE 802.3, IEEE 802.3u, IEEE
Caratteristiche
802.1X (security authentication), (security WPA2), IEEE 802.11e
tecniche generali
(wireless QoS);
4 10/100 RJ-45 ports;
1 10/100 RJ-45 Internet port;
Wireless
SO Linux
Gestione mediante WEB application
Descrizione Hw/SW
Centro stella Switch
Quantità
1
Switching capacity: 96 Gbps
Caratteristiche
Forwarding capacity Forwarding rate based on 64-byte packets: 71 mpps
tecniche generali
Layer 2 Switching
Spanning Tree: IEEE 802.1s Multiple Spanning Tree
VLANs VLAN support for: 802.1Q tag-based VLANs
Security: SSL, IEEE 802.1X, ACLs
Remote Monitoring (RMON): on
I/0: 48 RJ-45 connectors for 10BASE-T/100BASE-TX/1000BASE-T with
4 combo Gigabit SFP slots
Acoustic noise: 3/9000 rpm 41.4 dB
5.2 SOTTOSISTEMA 2: ELEMENTI PER LA CONTINUITA’ OPERATIVA
Questo sottosistema comprende gli elementi tesi a conseguire una sufficiente continuità operativa del
servizio dell’aula multimediale:
•
UPS
•
Sistema di recupero dati
Aula multimediale A.DI.S.U. Salerno
24
5.2.1 UPS
Al fine di salvaguardare gli apparecchi dagli effetti di temporanei sbalzi dell’alimentazione elettrica, a
ciascuno di essi dovrà essere applicato un, opportunamente dimensionato, sistema UPS in grado di garantire,
in caso di assenza di energia elettrica, il funzionamento dell’aula multimediale, nel suo complesso
(compreso salvataggio dati), per almeno 10 minuti. Nella tabella successiva, per ogni sottosistema, vengono
dettagliate le caratteristiche di autonomia degli UPS.
ID
1
2
Sottosistema
Sistema di audio diffusione
Sistema di videoproiezione
Autonomia
10 min
10 min
Sistema di ripresa video e anti intrusione
24 ore
Gestioni accessi
1 ora
3
1 ora
4
Rete dati
5
Server
6
Lavagna multimediale
10 min
7
Postazioni docenti
10 min
8
Postazioni discenti
10 min
Aula multimediale A.DI.S.U. Salerno
1 ora
25
5.2.2 Sistema di recupero dati e ripristino
Dovrà essere previsto un sistema di recupero dati e ripristino delle funzionalità informatiche al fine di
ridurre al minimo i disservizi dovuti a guasti di natura software e consentire una rapida reintegrazione del
sistema.
Caratteristiche tecniche minime dei dispositivi utili al recupero dati e ripristino:
Descrizione Hw/SW
Nas (Network Attached Storage) 3T
Quantità
1
•
HD rimovibili
Caratteristiche
•
Mirroring
tecniche generali
•
Crittografia
•
Software di backup
•
Interfacce:
•
o
Ethernet
o
USB 2.0
o
SATA
Velocità unità: 7200 RPM
6 Garanzia e assistenza
L’aula multimediale ed ogni componente fornito dovrà essere garantito per almeno TRE ANNI, on site, e
dovrà essere garantito un tempo di intervento entro i due giorni lavorativi successivi.
Aula multimediale A.DI.S.U. Salerno
26
