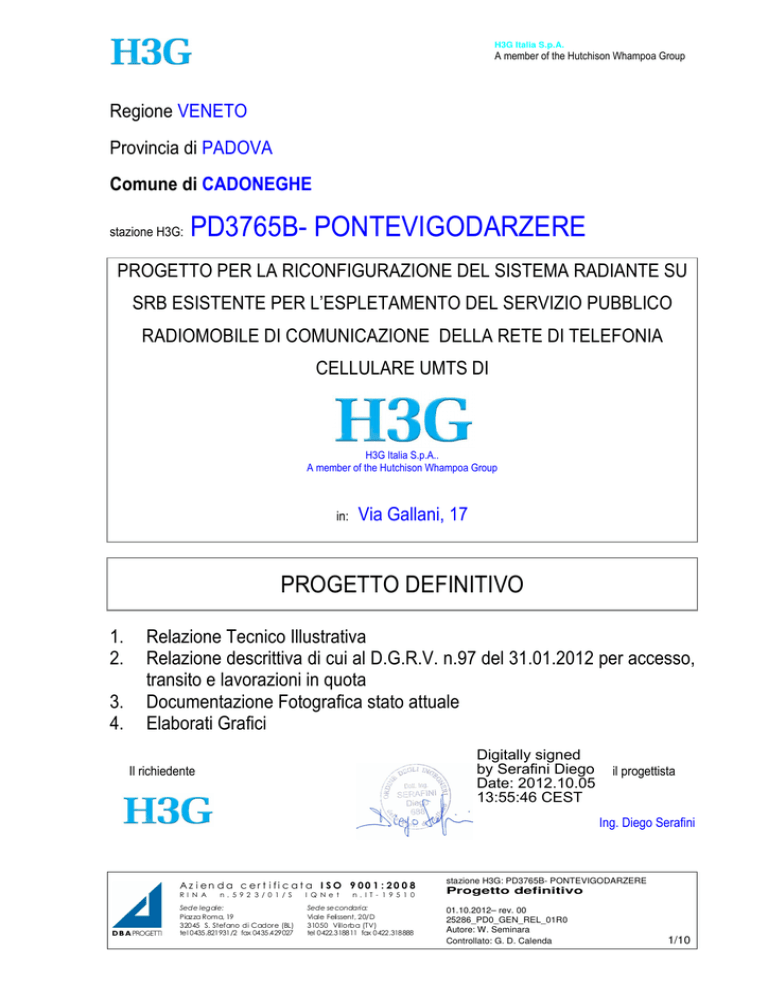

H3G Italia S.p.A.
A member of the Hutchison Whampoa Group
Regione VENETO
Provincia di PADOVA
Comune di CADONEGHE
stazione H3G:
PD3765B- PONTEVIGODARZERE
PROGETTO PER LA RICONFIGURAZIONE DEL SISTEMA RADIANTE SU
SRB ESISTENTE PER L’ESPLETAMENTO DEL SERVIZIO PUBBLICO
RADIOMOBILE DI COMUNICAZIONE DELLA RETE DI TELEFONIA
CELLULARE UMTS DI
H3G Italia S.p.A..
in:
Via Gallani, 17
PROGETTO DEFINITIVO
1.
2.
3.
4.
Relazione Tecnico Illustrativa
Relazione descrittiva di cui al D.G.R.V. n.97 del 31.01.2012 per accesso,
transito e lavorazioni in quota
Documentazione Fotografica stato attuale
Elaborati Grafici
Digitally signed
by Serafini Diego
Date: 2012.10.05
13:55:46 CEST
Il richiedente
il progettista
Ing. Diego Serafini
Az i en d a c er t i fi c a t a I S O 9 00 1 : 20 0 8
RI N A
n. 5 9 2 3 / 0 1 / S
Sede legale:
Piazza Roma, 19
32045 S. Stefano di Cadore (BL)
tel 0435.821931/2 fax 0435.429027
I Q Ne t
n. IT - 1 9 5 1 0
Sede secondaria:
Viale Felissent, 20/D
31050 Villorba (TV)
tel 0422.318811 fax 0422.318888
stazione H3G: PD3765B- PONTEVIGODARZERE
Progetto definitivo
01.10.2012– rev. 00
25286_PD0_GEN_REL_01R0
Autore: W. Seminara
Controllato: G. D. Calenda
1/10
H3G Italia S.p.A.
stazione H3G:
CELLULARE UMTS DI
H3G Italia S.p.A..
in:
Via Gallani, 17
SEZIONE 1
Relazione Tecnico Illustrativa
il progettista
Ing. Diego Serafini
RI N A
n. 5 9 2 3 / 0 1 / S
Sede legale:
Piazza Roma, 19
tel 0435.821931/2 fax 0435.429027
I Q Ne t
n. IT - 1 9 5 1 0
Sede secondaria:
31050 Villorba (TV)
tel 0422.318811 fax 0422.318888
Progetto definitivo
01.10.2012– rev. 00
Autore: W. Seminara
2/10
H3G Italia S.p.A.
Relazione tecnico-illustrativa
PREMESSA
La presente relazione tecnica ha lo scopo di descrivere le opere riguardanti la riconfigurazione del
sistema radiante che H3G SpA intende eseguire c/o un’impianto tecnologico esistente sito in Comune di
Cadoneghe sopra la copertura di un fabbricato condominiale ubicato in Via Gallani, n.17, è denominata
“PD3765B- PONTEVIGODARZERE”.
Si precisa che la banda UMTS è la seguente:
925-960 MHz per trasmissione e 880-915 MHz per ricezione con sistema FDD;
2010-2025 MHz per trasmissione e 1900-1920 MHz per ricezione con sistema TDD;
H3G S.p.A. utilizzerà la sottobanda che di volta in volta sarà assegnata dal Ministero delle Poste e
Telecomunicazioni;
Attualmente sul sito H3G è presente anche un secondo gestore, ospitato mediante sharing, in cui H3G
funge da “capo palo”.
DATI DI IDENTIFICAZIONE DELLA STAZIONE
Nome
Indirizzo
Via Gallani, 17, Cadoneghe (PD)
Proprietà
Sig. Renato Valentini
Locazione
H3G S.p.A.
Tipologia generale di impianto
ROOF-TOP + “UNIVERSAL CABINET”
Dati catastali
NCU di Padova Comune di Padova
Foglio n°8 - mappale n°346 - Cadoneghe
P.R.G.
Residenziale in zona significativa, B1s
Vincoli
Nessuno
Piano antenne
Comunale modificato con ultima delibera del 29.09.2005
Coordinate geografiche
Lat. 45° 26’ 59.18” Long. 11° 54’ 0.07”
DESCRIZIONE DELL’IMPIANTO AUTORIZZATO E DELLE AREE CIRCOSTANTI
L’impianto tecnologico è costituito da una palina metallica porta antenne e da un armadio apparati
installati c/o una porzione della copertura di un edificio residenziale a partire dalla quota indicativa di
calpestio a circa m. 11.00 dal suolo. Alla stessa quota sono presenti gli apparati tecnologici di altri gestori e
le antenne cellulari di quest’ultimi.
RI N A
n. 5 9 2 3 / 0 1 / S
Sede legale:
Piazza Roma, 19
tel 0435.821931/2 fax 0435.429027
I Q Ne t
n. IT - 1 9 5 1 0
Sede secondaria:
31050 Villorba (TV)
tel 0422.318811 fax 0422.318888
Progetto definitivo
01.10.2012– rev. 00
Autore: W. Seminara
3/10
H3G Italia S.p.A.
Attualmente l’impianto tecnologico H3G è formato da:
•
n.1 palina metallica porta antenne di H=10,00 mt opportunamente ancorata e controventata sopra la
copertura esterna del vano ascensore;
•
n°3 celle settoriali ciascuna composta da n°1 antenna dell’altezza di 1.30 m tutte con centro elettrico da
terra a quota +16,75 m ed orientate, rispettivamente, a 60°, 210° e 300° rispetto alla direzione Nord;
•
n°1 armadio prefabbricato metallico denominato “Universal Cabinet”, utilizzato per l’installazione degli
apparati tecnologici H3G (dimensioni esterne 130x70x140cm [BxPxH]) poggiante su idonea carpenteria
metallica in una porzione della copertura in prossimità del vano ascensore;
•
Rastrelliera portacavi coax per il collegamento dei flussi di energia dall’armadio apparati alla palina porta
antenne;
•
n°2 parabole ∅ 60 cm, ancorate per mezzo di idonea carpenteria metallica sulla palina porta antenne,
tutte e due necessarie per il collegamento radio con le stazioni limitrofe;
Al di sopra delle antenne H3G sono installate n. 3 antenne cellulari di altro gestore, mentre gli armadi
apparati di quest’ultimo sono posizionati sulla terrazza in prossimità degli apparati H3G;
DESCRIZIONE DEGLI INTERVENTI
Le modifiche da apportare riguardano prevalentemente le frequenze radio meglio descritte nell’elaborato
allegato di impatto elettromagnetico.
Sotto il profilo architettonico edilizio verranno installate delle nuove antenne in sostituzione di quelle
esistenti e se necessario si provvederà al cambio degli attuali supporti di sostegno;
I lavori per la riconfigurazione della SRB esistente riguarderanno prevalentemente le seguenti opere:
•
Rimozione di n.3 antenne settoriali esistenti H3G aventi dimensione 155x1302x69 mm (BxHxP), e delle
relative carpenterie di supporto;
•
installazione dei supporti in carpenteria metallica per l’installazione delle nuove antenne H3G;
•
Installazione di n°3 nuove antenne cellulari, una per settore con i rispettivi orientamenti: settore n.1 60° N, settore n.2 - 210°N, settore n.3 - 300°N; tali elementi avranno le seguenti dimensioni: larghezza
261 mm; spessore 146 mm; altezza 1384 mm; ancorate alla palina di supporto esisetnte, le nuove
antenne saranno installate a quota centro elettrico da terra +18,80 mt;
•
Ripristino e implementazione di nuovi cavi coax H3G su rastrelliera esistente per il collegamento delle
antenne ai relativi apparati di trasmissione posti all’interno dell’armadio denominato “universal cabinet”;
Per ulteriori chiarimenti relativi si rimanda alle tavole grafiche allegate.
Tutte le parti metalliche ed elettriche saranno messe a terra e scaricheranno nell’impianto proprio di
messa a terra eventualmente collegato all’impianto esistente se corrispondente alle normative in vigore.
Non saranno apportate modifiche all’impianto elettrico esistente.
CONCLUSIONI ED ASPETTI NORMATIVI
Ai fini del rilascio delle autorizzazioni si precisa che le opere oggetto di intervento sono considerate di
pubblica utilità, mentre i volumi tecnici a servizio degli impianti rientrano tra le opere di urbanizzazione
indotta.
RI N A
n. 5 9 2 3 / 0 1 / S
Sede legale:
Piazza Roma, 19
tel 0435.821931/2 fax 0435.429027
I Q Ne t
n. IT - 1 9 5 1 0
Sede secondaria:
31050 Villorba (TV)
tel 0422.318811 fax 0422.318888
Progetto definitivo
01.10.2012– rev. 00
Autore: W. Seminara
4/10
H3G Italia S.p.A.
L’impianto di telecomunicazioni di cui alla presente domanda, non richiede la presenza di personale
fisso, non va ad incidere sui parametri relativi agli standard urbanistici; in relazione a quanto previsto dalla
normativa in materia di portatori di handicap, l’impianto sarà utilizzato solo da personale specializzato per la
manutenzione: le prescrizioni di cui alla L. 9/01/89 sono pertanto derogabili ai sensi del D.M. 14/06/89 n°235.
L’intervento non necessita di nulla-osta preventivo dei Vigili del Fuoco, in quanto le opere da eseguirsi
non rientrano nell’elenco delle attività soggette al controllo dei Vigili del Fuoco, contenuto nel DPR 1 agosto
2011 n. 151.
il progettista
Ing. Diego Serafini
RI N A
n. 5 9 2 3 / 0 1 / S
Sede legale:
Piazza Roma, 19
tel 0435.821931/2 fax 0435.429027
I Q Ne t
n. IT - 1 9 5 1 0
Sede secondaria:
31050 Villorba (TV)
tel 0422.318811 fax 0422.318888
Progetto definitivo
01.10.2012– rev. 00
Autore: W. Seminara
5/10
H3G Italia S.p.A.
stazione H3G:
CELLULARE UMTS DI
H3G Italia S.p.A..
in:
Via Gallani, 17
SEZIONE 2
Relazione descrittiva di cui al D.G.R.V n. 2774 del
22.09.2009 per operazioni di accesso, transito e di
stazionamento in quota
il progettista
Ing. Diego Serafini
RI N A
n. 5 9 2 3 / 0 1 / S
Sede legale:
Piazza Roma, 19
tel 0435.821931/2 fax 0435.429027
I Q Ne t
n. IT - 1 9 5 1 0
Sede secondaria:
31050 Villorba (TV)
tel 0422.318811 fax 0422.318888
Progetto definitivo
01.10.2012– rev. 00
Autore: W. Seminara
6/10
H3G Italia S.p.A.
Relazione descrittiva
Viste le disposizioni della DGRV 97/2012 contenente le istruzioni tecniche sulle misure preventive e protettive da
predisporre negli edifici per l’accesso, il transito e l’esecuzione dei lavori di manutenzione in quota in condizioni di
sicurezza, si elencano di seguito le misure esistenti per il rispetto della normativa in vigore e necessarie per le
future operazioni e lavorazioni da eseguire in quota:
•
Per l’accesso in copertura (ultima quota calpestabile 11,00 mt) è stata predisposta una scala a pioli con
guardia corpo per l’accesso autonomo di tutti i gestori. Inoltre, previo accordo con la proprietà, l’accesso
diretto in copertura può essere effettuato tramite scale interne e un ascensore. Sbarcati all’ultimo piano
calpestabile, si potranno raggiungere le antenne H3G utilizzando l’apposita scaletta “soll” (opportunamente
ancorata alla nuova palina h=10,00 mt) per raggiungere le antenne utilizzando obbligatoriamente le
opportune imbragature;
Tutte le strutture sono realizzate in acciaio zincato.
Lungo il perimetro della SRB è già installata la segnaletica di sicurezza riportante l’obbligo di usare l’imbracatura
di sicurezza, l’elmetto di protezione, guanti e calzature antinfortunistiche.
il progettista
Ing. Diego Serafini
RI N A
n. 5 9 2 3 / 0 1 / S
Sede legale:
Piazza Roma, 19
tel 0435.821931/2 fax 0435.429027
I Q Ne t
n. IT - 1 9 5 1 0
Sede secondaria:
31050 Villorba (TV)
tel 0422.318811 fax 0422.318888
Progetto definitivo
01.10.2012– rev. 00
Autore: W. Seminara
7/10
H3G Italia S.p.A.
stazione H3G:
CELLULARE UMTS DI
H3G Italia S.p.A..
in:
Via Gallani, 17
SEZIONE 3
Documentazione fotografica stato attuale
il progettista
Ing. Diego Serafini
RI N A
n. 5 9 2 3 / 0 1 / S
Sede legale:
Piazza Roma, 19
tel 0435.821931/2 fax 0435.429027
I Q Ne t
n. IT - 1 9 5 1 0
Sede secondaria:
31050 Villorba (TV)
tel 0422.318811 fax 0422.318888
Progetto definitivo
01.10.2012– rev. 00
Autore: W. Seminara
8/10
H3G Italia S.p.A.
VISTA SUL PROSPETTO NORD DEL CONDOMINIO – LATO VIA GALLANI
ANTENNE DI ALTRO
GESTORE OSPITATE SU
PALINA H3G
ANTENNE E PALINA DI
ALTRI GESTORI
ANTENNE H3G ESISTENTI
OGGETTO DI
INTERVENTO
VISTA SU APPARATI H3G E TORRINO ASCENSORE
ARMADIO APPARATI
ESISTENTE H3G
PALINA H3G ESISTENTE
OGGETTO DI
INTERVENTO
RI N A
n. 5 9 2 3 / 0 1 / S
Sede legale:
Piazza Roma, 19
tel 0435.821931/2 fax 0435.429027
I Q Ne t
n. IT - 1 9 5 1 0
Sede secondaria:
31050 Villorba (TV)
tel 0422.318811 fax 0422.318888
Progetto definitivo
01.10.2012– rev. 00
Autore: W. Seminara
9/10
H3G Italia S.p.A.
stazione H3G:
CELLULARE UMTS DI
H3G Italia S.p.A..
in:
Via Gallani, 17
SEZIONE 4
Elaborati Grafici
il progettista
Ing. Diego Serafini
RI N A
n. 5 9 2 3 / 0 1 / S
Sede legale:
Piazza Roma, 19
tel 0435.821931/2 fax 0435.429027
I Q Ne t
n. IT - 1 9 5 1 0
Sede secondaria:
31050 Villorba (TV)
tel 0422.318811 fax 0422.318888
Progetto definitivo
01.10.2012– rev. 00
Autore: W. Seminara
10/10
