06 - Sesta Lezione

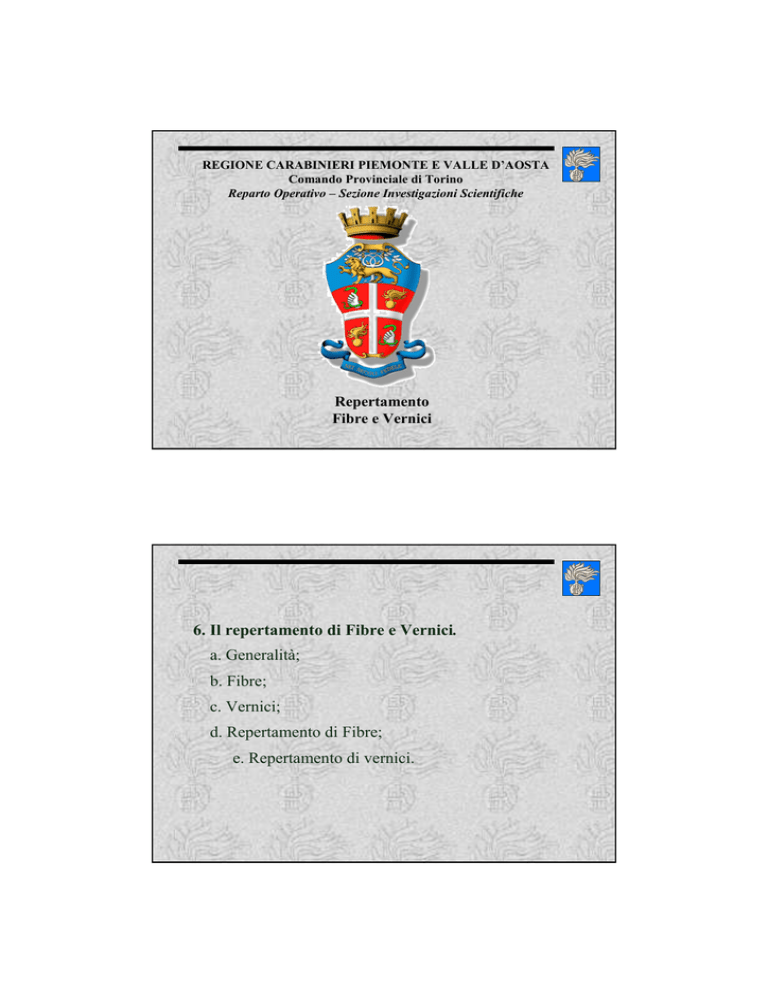

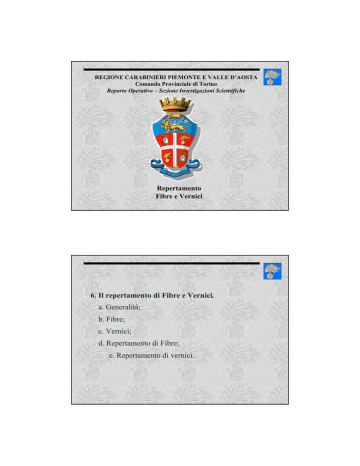

REGIONE CARABINIERI PIEMONTE E VALLE D’AOSTA
Comando Provinciale di Torino
Reparto Operativo – Sezione Investigazioni Scientifiche
Repertamento
Fibre e Vernici
6. Il repertamento di Fibre e Vernici.
a. Generalità;
b. Fibre;
c. Vernici;
d. Repertamento di Fibre;
e. Repertamento di vernici.
6. Il repertamento di Fibre e Vernici.
a. Generalità.
L’analisi merceologica è un accertamento di tipo
comparativo il cui fine è quello di constatare la comune
provenienza di due o più campioni di fibre,
fibre vernici,
vernici
inchiostri,
nastri
adesivi
e
materie
plastiche
in
genere.
inchiostri
genere
Con il termine “merceologico” si indica quindi un settore
analitico molto ampio che può comprendere un vasta gamma
di prodotti di uso comune che a loro volta necessitano di una
numerosa varietà di tecniche analitiche.
Gli accertamenti merceologici più interessanti dal punto di
vista forense riguardano le analisi di fibre e vernici.
6. Il repertamento di Fibre e Vernici.
a. Generalità.
Il particolare interesse riservato a questi
accertamenti risiede nel fatto che sia le fibre che le
vernici possono essere facilmente trasferite da un
oggetto all’altro per semplice contatto o in seguito
ad un urto.
6. Il repertamento di Fibre e Vernici.
b. Fibre.
Il termine fibra indica quel materiale che per le proprietà fisiche
può ridursi, mediante operazioni meccaniche, in lunghi filamenti di
una certa resistenza, flessibilità
flessibilità ed elasticità
elasticità.
Occorre considerare quattro aspetti fondamentali nella valutazione
delle fibre come evidenza forense:
il transfer;
la persistenza;
il repertamento;
l’analisi scientifica.
6. Il repertamento di Fibre e Vernici.
b. Fibre - Transfer.
È la perdita di una fibra o di un frammento di fibra da un indumento
o da un tessuto, definito donatore, e la sua comparsa su di un altro
oggetto, denominato recipiente.
Esistono differenti processi di diffusione delle fibre:
diffusione di fibre o loro frammenti dispersi già presenti sulla
superficie del tessuto;
estrazione di fibre o loro frammenti dall’armatura del tessuto;
diffusione di fibre o loro frammenti rotti a causa di stress sopportati
dal tessuto.
6. Il repertamento di Fibre e Vernici.
b. Fibre - Transfer.
In seguito al rilascio dall’indumento, la fibra può subire
diversi trasferimenti:
transfer primario, quando la fibra subisce la diffusione dal
tessuto di origine ad un altro oggetto;
transfer secondario, se la stessa fibra viene trasferita
nuovamente ad un secondo recipiente. In teoria, questi
processi possono essere infiniti e le fibre potrebbero finire
ovunque.
6. Il repertamento di Fibre e Vernici.
b. Fibre - Transfer.
Il transfer delle fibre dipende:
dall’area, dalla forza e dalla durata del contatto;
dalla natura delle fibre del tessuto di origine e dalla
sua usura;
dalle caratteristiche del tessuto recipiente.
6. Il repertamento di Fibre e Vernici.
b. Fibre - Persistenza.
È la tenacità con cui le fibre trasferite aderiscono al
tessuto recipiente e, pertanto, influenza la probabilità di
rinvenire fibre estranee sulla superficie di un tessuto
dopo che è trascorso un lasso di tempo dal contatto e la
possibilità che si verifichino trasferimenti multipli.
6. Il repertamento di Fibre e Vernici.
b. Fibre - Persistenza.
La persistenza dipende dalla natura delle fibre e
dall’oggetto recipiente.
Frammenti di fibra altamente arricciati presentano
elevati gradi di persistenza; recipienti che presentano
superfici adesive o umide dovrebbero facilitare la cattura
delle fibre e accrescere tale caratteristica.
È stato dimostrato che le fibre possono permanere sulla
superficie del tessuto anche dopo che il capo è stato
indossato per attività ordinarie o addirittura dopo il
lavaggio e asciugatura del tessuto.
6. Il repertamento di Fibre e Vernici.
b. Fibre - Classificazione.
FIBRE TESSILI
NATURALI
ANIMALI
TECNOFIBRE
VEGETALI
MINERALI
LANA
COTONE
AMIANTO
CACHEMIRE
ARTIFICIALI
SINTETICHE
RAYON
ACRILICHE
LINO
ACETATO
POLIAMMIDICHE
SETA
CANAPA
VISCOSA
POLIESTERE
ALPACA
JUTA
POLIURETANICHE
FLUOROFIBRE
6. Il repertamento di Fibre e Vernici.
c. Vernici.
L’analisi forense delle vernici costituisce un importante settore di
indagine nell’ambito delle investigazioni scientifiche. Si tratta di
un’analisi complessa per le particolari procedure di fabbricazione di
tale prodotto, per l’utilizzo da parte delle industrie produttrici di
numerosi composti chimici e per il fatto che spesso l’analisi forense
è un’
un’indagine comparativa su tracce.
L’indagine chimica forense di settore viene svolta, prevalentemente,
su tracce di vernice appartenenti ad autoveicoli utilizzati in eventi
criminosi e lasciate sul luogo del reato: queste, poi, vengono
confrontate con campioni prelevati da una automobile sospetta.
6. Il repertamento di Fibre e Vernici.
c. Vernici - Composizione.
La vernice è generalmente composta da:
Pigmenti: solidi finemente disperso nella matrice della vernice e
possono essere bianchi, neri o colorati. I primi sono generalmente
di natura inorganica (biossido di titanio, ossido di zinco, etc.) mentre
i secondi possono essere sia di natura organica sia inorganica.
Solventi: Lo scopo di incorporare un solvente nella formulazione di
una vernice è essenzialmente quello di dissolvere temporaneamente
la resina permettendo una distribuzione uniforme della stessa e del
pigmento.
Plastificanti: composti aggiunti ai polimeri sintetici per aumentarne
la flessibilità. Nelle vernici, l’aggiunta di tali composti comporta
migliori proprietà di resistenza agli urti ed agli agenti atmosferici.
6. Il repertamento di Fibre e Vernici.
c. Vernici – Vernici per autovetture.
Prima che l’acciaio dell’automobile sia verniciato viene sottoposto
ad un trattamento di pulizia con bagni in acqua, solfato di zinco ed
eventualmente acido cromico. A questo punto il pannello viene
trattato con un primer:
primer il colore è generalmente grigio o rosso; i
pigmenti utilizzati sono nero carbone, biossido di titanio e ossido di
ferro rosso, mentre i veicoli di tali pigmenti sono resine fenoliche o
alchidiche. La vernice di copertura esterna può essere metallizzata o
non metallizata.
Nell’industria automobilistica, al momento non sono più utilizzate
resine alchidiche o nitrocellulosiche.
6. Il repertamento di Fibre e Vernici.
c. Vernici – Vernici per autovetture.
Campione di vernice per
autoveicolo osservato con
luce visibile
Campione di vernice per
autoveicolo osservato in
fluorescenza
6. Il repertamento di Fibre e Vernici.
d. Repertamento di Fibre.
Durante il repertamento l’operatore deve indossare:
Tuta in tyvec;
guanti in lattice monouso;
cuffia per capelli;
mascherina.
Materiale necessario per il repertamento
Nastro adesivo trasparente a medio-alta capacità adesiva;
Fogli di acetato formato A4;
Rullino del tipo utilizzato per dattiloscopia;
Busta di carta formato A4;
Lente d’ingrandimento.
6. Il repertamento di Fibre e Vernici.
d. Repertamento di Fibre.
Il tamponamento degli indumenti della vittima e
dell’indagato deve essere effettuato da operatori differenti
in locali distinti e separati.
Si dovrà quindi pulire accuratamente, preferibilmente con
aria compressa, la superficie del banco su cui verrà effettuato
il tamponamento dei reperti.
6. Il repertamento di Fibre e Vernici.
d. Repertamento di Fibre.
Effettuare un tamponamento dell’intera superficie del banco per
assicurare
l’assenza
di
eventuali
fibre
contaminanti
(tamponamento per il controllo qualità - QC).
Durante il tamponamento si deve procedere in modo ordinato senza
tralasciare alcuna porzione di superficie.
Staccare la strisce adesive dall’apposito supporto solo nel momento
in cui si effettua il tamponamento.
6. Il repertamento di Fibre e Vernici.
d. Repertamento di Fibre.
Con una lente d’ingrandimento, esaminare la superficie
del reperto per individuare materiali estranei
eventualmente presenti (frammenti di vetro, terriccio,
vernici, peli, capelli, fibre tessili).
Asportare mediante pinzette tutte le tracce individuate
riponendole in provette separate e sigillate.
6. Il repertamento di Fibre e Vernici.
d. Repertamento di Fibre.
Distendere l’indumento sul banco.
Procedere in modo ordinato senza tralasciare alcuna porzione di
superficie.
Anche se non si stabilisce l’ordine con cui effettuare
l’operazione, dovendo procedere con ogni striscia a più
tamponamenti (di solito 3-4), è utile che ognuna si riferisca ad
una zona omogenea del capo. Si distinguano, ad esempio, i
tamponi effettuati sulla parte alta del torace e altri relativi alla
zona del bacino: i primi dovrebbero contenere fibre trasferite da
maglie (intime e non), i secondi potrebbero presentare una
popolazione di fibre mista (transfer sia da maglie che da
pantaloni/mutande -questi ultimi potrebbero avere composizione
cotone misto lycra-).
6. Il repertamento di Fibre e Vernici.
d. Repertamento di Fibre.
Staccare la striscia adesiva dall’apposito supporto solo pochi
attimi prima di effettuare il tamponamento.
Fare aderire la striscia alla superficie dell’indumento
esercitando una pressione moderata e comunque tale da
evitare che vi si attacchi.
Staccare la porzione di nastro e ripetere il tamponamento
nella zona contigua del capo.
6. Il repertamento di Fibre e Vernici.
d. Repertamento di Fibre.
Fissare il nastro sull’apposito foglio di acetato, con l’ausilio di un
rullino per dattiloscopia.
Ogni striscia deve essere numerata avendo cura di annotare la zona
del capo cui essa si riferisce.
Ogni foglio di acetato deve riportare la data, l’ora, il luogo e la
sigla del personale operante.
Ogni foglio di acetato dovrà essere conservato in una busta di carta
formato A4.
6. Il repertamento di Fibre e Vernici.
d. Repertamento di Fibre.
Tagliare dal capo sottoposto a tamponamento una porzione di
tessuto rappresentativa sia della composizione fibrosa che
dell’armatura dell’indumento (Campione di controllo).
Effettuare un tamponamento di una porzione della superficie del
capo già tamponata in precedenza, per individuare la tipologia
delle fibre che l’indumento stesso diffonde in maniera
preferenziale (Tamponamento di controllo).
6. Il repertamento di Fibre e Vernici.
e. Repertamento di Vernici.
Normalmente, i reperti di vernice da sottoporre ad analisi chimica
in ambito forense possono essere acquisiti dai seguenti substrati:
superfici metalliche (carrozzerie di autoveicoli, cancellate, pali,
etc.);
superfici murarie o tele (muri di appartamenti, affreschi, dipinti,
etc.);
capi di abbigliamento.
abbigliamento
6. Il repertamento di Fibre e Vernici.
e. Repertamento di Vernici.
Il repertamento da superfici metalliche viene condotto nella
maggioranza dei casi in occasione di sinistri stradali connessi ad
attività
attività di polizia giudiziaria e può essere condotta con le seguenti
modalità operative:
per tracce consistenti di vernice su parti di carrozzeria si procede
all’acquisizione del reperto con lama di bisturi a punta diagonale
facendo sì che la lama penetri in profondità nella vernice originaria
dell’autoveicolo e asporti completamente lo strato superficiale.
Successivamente si deve acquisire un campione di vernice originale
dell’autoveicolo;
all’acquisizione dell’
dell’intero pezzo di carrozzeria previa
autorizzazione dell’A.G.
6. Il repertamento di Fibre e Vernici.
e. Repertamento di Vernici.
Qualora ci sia un autoveicolo sequestrato ad una persona
indagata, da questo si deve acquisire un campione di
confronto con le stesse modalità sopra descritte tenendo
presente anche il numero di serie del colore della carrozzeria
che può essere identificato, di solito, nel vano motore o nel
bagagliaio. Se la macchina è stata sottoposta a trattamenti di
riverniciatura, è importante acquisire i reperti di confronto in
diversi punti della stessa, considerando anche zone meno
esposte ad urti.
6. Il repertamento di Fibre e Vernici.
e. Repertamento di Vernici.
I reperti acquisiti devono essere custoditi singolarmente in involucri
di carta racchiusi in buste di sigillate o in involucri di plastica rigida
sui quali deve essere riportato il numero del reperto.
Tutte le operazioni svolte devono essere documentate mediante la
realizzazione di un fascicolo fotografico.
6. Il repertamento di Fibre e Vernici.
e. Repertamento di Vernici.
Nel caso di tracce di vernice tanto esigue da non permettere
il prelievo descritto precedentemente, si procede
all’acquisizione dell’intero pezzo di carrozzeria previa
autorizzazione dell’A.G.
6. Il repertamento di Fibre e Vernici.
e. Repertamento di Vernici.
Tracce di vernice possono essere individuate su capi di
abbigliamento: è il caso di omicidi a seguito di incidente stradale In
questi casi, è molto importante sequestrare i capi di abbigliamento
della vittima in modo da evitare la perdita di piccoli frammenti di
vernice che vi potrebbero essere adesi. Questa acquisizione dovrebbe
avvenire presso le strutture delegate alla presenza di personale
specializzato e prima dello svolgimento delle autopsie. Al fine di
acquisire eventuali frammenti che potrebbero staccarsi dai vestiti, è
consigliabile disporre il corpo su uno strato di carta di colore chiaro
da richiudere e inviare al laboratorio in busta sigillata e separata
dalle altre che contengono i capi di abbigliamento. Il repertamento
deve comprendere anche altri effetti personali eventualmente
presenti.
REGIONE CARABINIERI PIEMONTE E VALLE D’AOSTA
Comando Provinciale di Torino
Reparto Operativo -Sezione Investigazioni Scientifiche
Quesiti ?
Cap. Emilio Bosini
Reparto Operativo Carabinieri – Sezione Investigazioni Scientifiche
Via F.Valfré nr. 5/bis 10121 Torino
Tel 011/6887655 e-mail [email protected]
