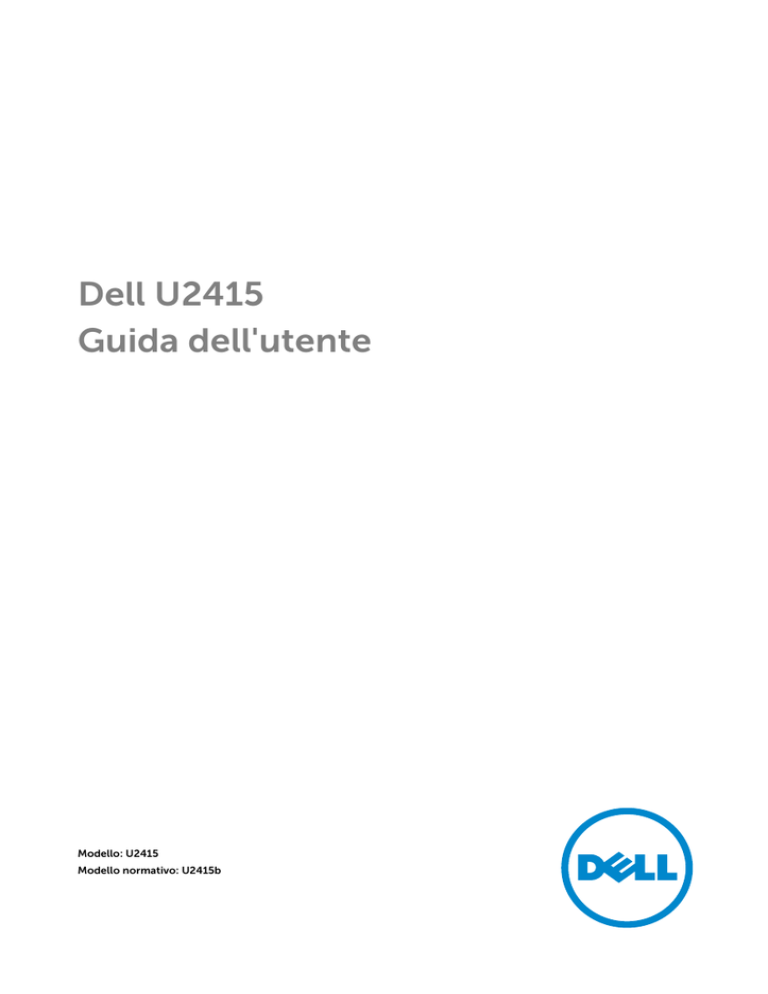

Dell U2415
Guida dell'utente
Modello: U2415
Modello normativo: U2415b
Note, avvisi ed avvertimenti
NOTA: Una NOTA indica informazioni importanti che aiutano a fare un uso
migliore del computer.
AVVISO: Un AVVISO indica danni potenziali all'hardware o la perdita di dati
nel caso non vengano seguite le istruzioni.
AVVERTENZA: Un'AVVERTENZA indica il rischio potenziale di danni alla
proprietà, lesioni personali o la morte.
____________________
Copyright © 2014 Dell Inc. Tutti i diritti riservati.
Marchi depositati usati in questo documento: I loghi Dell ed DELL sono marchi registrati della
Dell Inc.; Microsoft e Windows sono marchi o marchi registrati della Microsoft Corporation
negli Stati Uniti e/o in altre nazioni; Intel è un marchio registrato della Intel Corporation negli
Stati Uniti e in altre nazioni; e ATI è un marchio di Advanced Micro Devices, Inc. ENERGY STAR
è un marchio registrato negli Stati Uniti della U.S. Environmental Protection Agency. In qualità
di partner della ENERGY STAR, Dell Inc. ha verificato che questo prodotto risponde alle linee
guida ENERGY STAR sull'efficienza energetica.
Nella presente documentazione possono essere utilizzati altri marchi registrati e
denominazioni commerciali per indicare l'organizzazione che vanta diritti di proprietà o i
relativi prodotti. Dell Inc. declina qualsiasi rivendicazione sulla proprietà dei marchi registrati
e delle denominazioni commerciali non di proprietà propria.
2014 - 08
Rev. A00
Sommario
1
Informazioni sul monitor . . . . . . . . . . . . . . . . . . . .5
Contenuto della confezione . . . . . . . . . . . . . . . . . . . . . . . 5
Caratteristiche del prodotto . . . . . . . . . . . . . . . . . . . . . . . 7
Identificazione delle parti e dei controlli . . . . . . . . . . . . . 8
Specifiche del monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Funzione Plug and Play . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Interfaccia USB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Qualità del monitor LCD e criteri sui pixel . . . . . . . . . . . 23
Linee guida sulla manutenzione . . . . . . . . . . . . . . . . . . . 24
2
Configurazione del monitor. . . . . . . . . . . . . . . . 25
Fissare il supporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Connessione del monitor . . . . . . . . . . . . . . . . . . . . . . . . 26
Organizzare i cavi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Collegare il copricavo . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Rimuovere il supporto del monitor . . . . . . . . . . . . . . . . 33
Rimuovere il copricavo . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Montaggio su parete (Opzionale) . . . . . . . . . . . . . . . . . . 34
3
Funzionamento del monitor . . . . . . . . . . . . . . . 35
Accendere il monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Uso dei controlli del pannello frontale. . . . . . . . . . . . . . 35
Uso del menu OSD (On Screen Display) . . . . . . . . . . . . 37
Impostazioni per risoluzione massima . . . . . . . . . . . . . 52
Uso della funzione d'inclinazione, rotazione ed
estensione verticale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Regolazione delle impostazioni di rotazione della
visualizzazione del sistema . . . . . . . . . . . . . . . . . . . . . . . 57
4
Ricerca dei guasti . . . . . . . . . . . . . . . . . . . . . . . . . 58
Diagnostica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Diagnostica integrata . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Problemi comuni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60
Problemi specifici del prodotto . . . . . . . . . . . . . . . . . . . 63
Sommario
|
3
Problemi specifici della connessione USB
(Universal Serial Bus) . . . . . . . . . . . . . . . . . . . . . . . . . . . .64
Problemi specifici del Mobile High-Definition Link
(MHL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
5
Appendice. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Avviso FCC (solamente per gli Stati Uniti) . . . . . . . . . . .66
Contattare Dell. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66
Impostazione del monitor . . . . . . . . . . . . . . . . . . . . . . . . 67
4
|
Sommario
Informazioni sul monitor
Contenuto della confezione
Il monitor è inviato con gli elementi mostrati di seguito. Verificare di aver ricevuto tutti i
componenti e Contattare Dell nel caso di assenza di uno di questi.
NOTA: Alcuni elementi potrebbero essere accessori optional e potrebbero non
essere inviati insieme al monitor. Alcune funzioni o supporti potrebbero non essere
disponibili in alcuni paesi.
NOTA: Per impostare con qualsiasi altro stand, si prega di consultare la guida di
installazione rispettivi stand per le istruzioni di installazione.
Monitor
Supporto
Copricavo
|
5
Cavo di alimentazione (Varia
in relazione ai paesi)
Cavo DP (da Mini-DP a DP)
Cavo USB 3.0 up stream
(abilita le porte USB del
monitor)
• Driver e Documentazione
multimediale
• Guida rapida
• Report calibrazione di
fabbrica
• Informazioni sulla
sicurezza e normative
6
|
Caratteristiche del prodotto
Il monitor a schermo piatto Dell U2415 ha uno schermo LCD a matrice attiva TFT (ThinFilm Transistor) e retroilluminazione LED. Le caratteristiche del monitor includono:
•
Area visibile dello schermo di 61,13 cm (24,1 pollici) (misurata in diagonale).
Risoluzione 1920 x 1200, più supporto schermo intero per risoluzioni più basse.
•
Ampio angolo di visualizzazione che permette la visualizzazione sia in piedi che
seduti, che in movimento da lato a lato.
•
Inclinazione, girevole, prolunga verticale e ruotare le capacità di adeguamento.
•
La cornice ultra sottile riduce lo spazio in caso di utilizzo con più monitor,
consentendo in questo modo di rendere migliore l’esperienza di visualizzazione.
•
Supporto removibile e fori di fissaggio di tipo VESA™ (Video Electronics Standards
Association) da 100 mm per soluzioni di montaggio flessibili.
•
Connettività digitale completa grazie a DisplayPort, mini DisplayPort, HDMI (MHL),
USB 3.0 per aiutare negli utilizzi future del monitor.
•
Plug and play se supportato dal sistema.
•
Gamma colore del 99% sRGB con media Delta E < 3.
•
Regolazioni On-Screen Display (OSD) per facilitare la configurazione e
l'ottimizzazione dello schermo.
•
Software e documentazione multimediale che comprende un file informativo (INF),
un file Image Color Matching (ICM) e la documentazione del prodotto.
•
Software Dell Display Manager incluso (nel CD fornito con il monitor).
•
Funzione di risparmio energetico per la compatibilità Energy Star.
•
Foro fissaggio blocco di sicurezza.
•
Blocco supporto.
•
Capacità di cambiare da un rapporto proporzioni wide a standard mantenendo la
qualità dell’immagine.
•
Valutazione EPEAT Gold.
•
Il monitor U2415 è privo di BFR/PVC (privo di alogeno) escludendo i cavi esterni.
•
Schermi certificati TCO.
•
Soddisfa i requisiti per NFPA 99 per la dispersione di corrente.
•
Vetro privo di arsenico e mercurio solo per pannello.
•
Contrasto dinamico elevato (2.000.000:1).
•
Consumo in standby di 0,5 W in modalità sleep.
•
Energy Gauge mostra il livello di energia che viene consumata dal monitor in
tempo reale.
•
Controllo analogico della riduzione della luminosità della retroilluminazione per
una visualizzazione senza tremolii.
|
7
Identificazione delle parti e dei controlli
Vista frontale
Controlli del pannello frontale
Etichetta
8
Descrizione
1
Pulsanti funzione (per maggiori informazioni, si
veda Funzionamento del monitor)
2
Pulsante accensione/spegnimento (con
indicatore LED)
|
Vista posteriore
Vista posteriore con supporto del
monitor
Etichetta
Descrizione
Uso
1
Fori di montaggio
VESA (100 mm x
100 mm - Dietro la
copertura VESA
attaccata)
Montaggio su parete usando un Kit compatibile
VESA (100 mm x 100 mm).
2
Etichetta valutazione
normativa
Elenca le approvazioni normative.
3
Pulsante di sblocco del
supporto
Rilascia il supporto dal monitor.
4
Foro fissaggio blocco
di sicurezza
Assicura il monitor con il blocco di sicurezza
(blocco di sicurezza non incluso).
5
Etichetta codice a
barre del numero di
serie
Fare riferimento a questa etichetta quando ci si
mette in contatto con Dell per il supporto tecnico.
6
Porte USB
downstream*
Collegamento dei dispositivi USB. Questo
connettore può essere usato solo dopo avere
collegato il cavo USB al computer ed al
connettore di caricamento dati USB del monitor.
7
Foro per la gestione
dei cavi
Per organizzare i cavi posizionandoli all'interno
del foro.
*Si consiglia di usare questa porta per un dispositivo USB wireless quando possibile.
|
9
Vista laterale
Vista dal basso
Vista dal basso senza supporto del monitor
Etichetta
10
Descrizione
Uso
1
Connettore cavo
d'alimentazione CA
Collegare il cavo d'alimentazione.
2
Staffe di montaggio
Dell Soundbar
Per attaccare la Soundbar Dell optional. (Nascosto
sotto le pellicole in plastica rimovibili)
3
Connettore porta
HDMI (MHL)
Per collegare i dispositivi MHL con il cavo MHL.
4
Connettore ingresso
DisplayPort
Collegare il computer con un cavo DP.
5
Connettore ingresso
Mini DisplayPort
Collegare il computer con un cavo da Mini-DP a
DP.
|
6
Connettore uscita
DisplayPort (MST)
Uscita DisplayPort per monitor con funzionalità
MST Il monitor DP 1.1 può essere connesso
solamente come ultimo monitor in una catena
MST. Per abilitare la funzione MST, fare riferimento
alle istruzioni della sezione "Collegare il Monitor
per la funzione DP Multi-Stream Transport (MST)".
7
Uscita linea audio
Per collegare gli altoparlanti*.
8
Porta USB upstream
Collegare il cavo USB, fornito in dotazione al
monitor, al computer ed al monitor. Una volta
collegato questo cavo, si possono usare i
connettori USB del monitor.
Porte USB
downstream
Collegamento dei dispositivi USB. Questo
connettore può essere usato solo dopo avere
collegato il cavo USB al computer ed al
connettore di caricamento dati USB del
monitor.**
Funzione blocco
supporto
Per bloccare il supporto al monitor utilizzando la
vite M3 x 6 mm (la vite non è inclusa).
9
(a, b)
10
* L'uso delle cuffie non è supportato per il connettore di uscita audio.
**Si consiglia di usare la porta (9b) o la porta USB a valle sul retro del dispositivo USB
wireless quando possibile.
|
11
Specifiche del monitor
Specifiche schermo piatto
Modello
U2415
Tipo di schermo
Matrice attiva - TFT LCD
Tipo di pannello
Spegnimento in aereo
Immagine visualizzabile
Diagonale
611,30 mm (24,1 pollici)
Orizzontale, Area attiva
518,40 mm (20,41 pollici)
Verticale, Area attiva
324,00 mm (12,75 pollici)
Area
167961,60 mm2 (260,35 pollici2)
Pixel pitch
0,27 mm x 0,27 mm
Angolo di visualizzazione
178° (verticale) tipico
178° (orizzontale) tipico
Output luminanza
300 cd/m² (tipico)
50 cd/m² (minimo)
Fattore di contrasto
1000 a 1 (tipico)
2M a 1 (tipico, contrasto dinamico attivo)
Rivestimento superficiale
Anti graffio con durezza 3H
Illuminazione
Sistema bordo illuminato LED
Tempo di reazione
Modalità NORMALE: Grigio-grigio in 8 ms (tipico)
Modalità VELOCE: Grigio-grigio in 6 ms (tipico)
Attiva/Disattiva: Da nero a bianco in 19 ms (tipico)
Profondità colore
16,78 milioni di colori
Gamma colore
CIE1976 (91%), CIE 1931 (76%), e copertura sRGB 99%
Specifiche sulla risoluzione
Modello
U2415
Portata scansione
orizzontale
Da 30 kHz a 83 kHz (automatica)
Portata scansione verticale
Da 56 Hz a 76 Hz (automatica)
Risoluzione massima
predefinita
1920 x 1200 a 60 Hz
12
|
Modalità video supportate
Modello
U2415
Capacità di visualizzazione video
(Riproduzione HDMI e DP)
480p, 480i, 576p, 720p, 1080p, 576i, 1080i
Modalità di visualizzazione predefinite
Modalità di
visualizzazione
Frequenza
orizzontale (kHz)
Frequenza
verticale (Hz)
Pixel Clock
(MHz)
Polarità di
sincronia
(Orizzontale/
Verticale)
VESA, 720 x 400
VESA, 640 x 480
31.5
70.1
28.3
-/+
31.5
60.0
25.2
-/-
VESA, 640 x 480
37.5
75.0
31.5
-/-
VESA, 800 x 600
37.9
60.3
40.0
+/+
VESA, 800 x 600
46.9
75.0
49.5
+/+
VESA, 1024 x 768
48.4
60.0
65.0
-/-
VESA, 1024 x 768
60.0
75.0
78.8
+/+
VESA, 1152 x 864
67.5
75.0
108.0
+/+
VESA, 1280 x 1024
64.0
60.0
108.0
+/+
VESA, 1280 x 1024
80.0
75.0
135.0
+/+
VESA, 1600 x 1200
75.0
60.0
162.0
+/+
VESA, 1920 x 1080
67.5
60.0
148.5
+/+
VESA, 1920 x 1200
74.0
60.0
154.0
+/-
Modalità di visualizzazione origine MHL
Modalità di
visualizzazione
Frequenza (Hz)
640 x 480p
60
720 x 480p
60
720 x 576p
50
1280 x 720p
60
1280 x 720p
50
1920 x 1080i
60
1920 x 1080i
50
|
13
1920 x 1080p
30
1920 x 1080p
60
1920 x 1080p
50
720 (1440) x 480i
60
720 (1440) x 576i
50
Modalità di trasporto multi-streaming (MST)
Monitor sorgente
MST
Numero massimo di monitor esterni supportati
1920 x 1200 a 60 Hz
1920 x 1080 a 60 Hz
1920 x 1200 a 60 Hz
3
3
1920 x 1080 a 60 Hz
3
3
Specifiche elettriche
Modello
U2415
Segnali video in ingresso
Tensione ingresso CA/
frequenza/corrente
Corrente inrush
• HDMI 1.4 (MHL 2.0)*, 600 mV per ciascuna linea
differenziale, polarità positiva a impedenza in
ingresso 100 ohm
• DisplayPort 1.2**, 600 mV per ciascuna linea
differenziale, polarità positiva a impedenza in
ingresso 100 ohm
Da 100 VCA a 240 VCA / 50 Hz o 60 Hz + 3 Hz / 1,5 A
(tipica)
• 120 V: 42 A (massima) a 0°C (avvio a freddo)
• 240 V: 80 A (massima) a 0°C (avvio a freddo)
* Non supporta le specifiche opzionali HDMI 1.4, incluso HDMI Ethernet Channel (HEC),
Audio Return Channel (ARC), standard per il formato e le risoluzioni 3D, standard per
risoluzione cinema digitale 2K e 4K.
** Supporta la specifica DP1.2 (CORE), comprende HBR2, MST e audio DP.
14
|
Caratteristiche fisiche
Modello
U2415
Tipo di connettore
DP, connettore nero (include ingresso DP e
uscita DP); Mini DisplayPort; HDMI (MHL);
USB 3.0
Tipo di cavo segnale
• Digitale: rimovibile, HDMI, 19 pin
• Digitale: rimovibile, MHL, 19 pin
• Digitale: rimovibile, da Mini-DP a DP,
20 pin
• USB (Universal Serial Bus): rimovibile,
USB, 9 pin
Dimensioni (con supporto)
Altezza (esteso)
517,9 mm (20,39 pollici)
Altezza (compresso)
402,9 mm (15,86 pollici)
Larghezza
532,2 mm (20,95 pollici)
Spessore
205,0 mm (8,07 pollici)
Dimensioni (senza supporto)
Altezza
350,6 mm (13,80 pollici)
Larghezza
532,2 mm (20,95 pollici)
Spessore
45,7 mm (1,80 pollici)
Dimensioni del supporto
Altezza (esteso)
417,3 mm (16,43 pollici)
Altezza (compresso)
371,6 mm (14,63 pollici)
Larghezza
245,0 mm (9,65 pollici)
Spessore
205,0 mm (8,07 pollici)
Peso
Peso con imballo
9,00 kg (19,80 lb)
Peso con gruppo di supporto e cavi
6,69 kg (14,72 lb)
Peso senza gruppo di supporto
(Considerato il montaggio a parete o
montaggio VESA - nessun cavo)
4,25 kg (9,35 lb)
Peso del gruppo di supporto
2,10 kg (4,62 lb)
Telaio frontale lucido
Cornice nera - unità di lucentezza 8%-13%
|
15
Caratteristiche ambientali
Modello
U2415
Temperatura
Operativa
Da 0°C a 40°C (da 32°F a 104°F)
• Immagazzinamento: Da -20°C a 60°C (da -4°F a
140°F)
• Spedizione: Da -20°C a 60°C (da -4°F a 140°F)
Non operativa
Umidità
Operativa
Da 10% a 80% (senza condensa)
• Immagazzinamento: Da 5% a 90% (senza condensa)
• Spedizione: Da 5% a 90% (senza condensa)
Non operativa
Altitudine
Operativa
5.000 m (16.404 piedi) (massimo)
Non operativa
12.192 m (40.000 piedi) (massimo)
Dissipazione termica
• 255,91 BTU/ora (massimo)
• 78,63 BTU/ora (tipico)
Modalità gestione energia
Se si ha una scheda di visualizzazione conforme DPM™ di VESA o il software installato
nel PC, il monitor è in grado di ridurre il consumo energetico quando non è utilizzato.
Questa modalità viene denominata Modalità risparmio energia*. Quando il computer
rileva l'input dalla tastiera, dal mouse o altri dispositivi, il monitor riprende
automaticamente il funzionamento. La tabella seguente riporta il consumo e le
segnalazioni relative alla caratteristica di risparmio automatico dell'energia.
Modalità
VESA
Sincronia
orizzontale
Sincronia
verticale
Video
Funzionamento
normale
Attivo
Attivo
Modalità attivooff
Inattivo
Inattivo
Vuoto
Bianco (brillante)
Meno di 0,5 W
Spegnimento
-
-
-
Spento
Meno di 0,5 W
Attivo
Indicatore di
accensione
Bianco
Consumo di
energia
75 W (massimo)**
23 W (tipico)
* Per avere consumi pari a zero quando l'unità è su OFF è necessario staccare il cavo di
alimentazione dal monitor.
** Potenza massima assorbita con luminanza massima e USB attiva.
16
|
Il menu OSD funziona solo in modalità operativa normale. In Modalità attivo-off sarà
visualizzato uno dei seguenti messaggi quando è premuto un tasto qualsiasi:
Ingresso HDMI (MHL)/Mini DisplayPort/DP
Ingresso HDMI (MHL)
Riattivare il computer ed il monitor per accedere al menu OSD
NOTA: Il presente monitor è conforme a ENERGY
STAR®.
|
17
Assegnazione dei Pin
Connettore DisplayPort
Numero
pin
18
Lato 20-pin del cavo
segnale collegato
1
ML0(p)
2
Massa
3
ML0(n)
4
ML1(p)
5
Massa
6
ML1(n)
7
ML2(p)
8
Massa
9
ML2(n)
10
ML3(p)
11
Massa
12
ML3(n)
13
Massa
14
Massa
15
AUX(p)
16
Massa
17
AUX(n)
18
Massa
19
Re-PWR
20
+3,3 V DP_PWR
|
Connettore Mini DisplayPort
Numero
pin
segnale collegato
1
Massa
2
Rilevazione Hot Plug
3
ML3(n)
4
Massa
5
ML3(n)
6
Massa
7
Massa
8
Massa
9
ML2(n)
10
ML0(p)
11
ML2(p)
12
ML0(p)
13
Massa
14
Massa
15
ML1(n)
16
AUX(p)
17
ML1(p)
18
AUX(n)
19
Massa
20
+3,3 V DP_PWR
|
19
Connettore HDMI
Numero
pin
20
segnale collegato
1
TMDS DATA 2+
2
TMDS DATA 2 SHIELD
3
TMDS DATA 2-
4
TMDS DATA 1+
5
TMDS DATA 1 SHIELD
6
TMDS DATA 1-
7
TMDS DATA 0+
8
TMDS DATA 0 SHIELD
9
TMDS DATA 0-
10
TMDS CLOCK+
11
TMDS CLOCK SHIELD
12
TMDS CLOCK-
13
CEC
14
Riservato (N.C. sul dispositivo)
15
DDC CLOCK (SCL)
16
DDC DATA (SDA)
17
DDC/CEC terra
18
POTENZA +5 V
19
RILEVAZIONE HOT PLUG
|
Connettore MHL
Numero
pin
segnale collegato
1
TMDS DATA 2+
2
TMDS DATA 2 SHIELD
3
TMDS DATA 2-
4
TMDS DATA 1+
5
Massa
6
TMDS DATA 1-
7
MHL+
8
TMDS DATA 0 SHIELD
9
MHL-
10
TMDS CLOCK+
11
Massa
12
TMDS CLOCK-
13
CEC
14
Riservato (N.C. sul dispositivo)
15
DDC CLOCK (SCL)
16
DDC DATA (SDA)
17
Massa
18
VBUS (+5 V, 900 mA massima)
19
CBUS
Funzione Plug and Play
Il monitor può essere installato su qualsiasi sistema compatibile Plug and Play. Il monitor
fornisce automaticamente al computer il proprio EDID (Extended Display Identification
Data) utilizzando i protocolli DDC (Display Data Channel) in modo che il sistema possa
configurare e ottimizzare i parametri del monitor. La maggior parte delle installazioni del
monitor è automatica; se desiderato si possono selezionare altre impostazioni. Fare
riferimento a Funzionamento del monitor per altre informazioni sulla modifica delle
impostazioni del monitor.
|
21
Interfaccia USB
Questa sezione fornisce informazioni sulle porte USB disponibili sul monitor.
NOTA: Il monitor è compatibile con USB 3.0 Super-Speed.
Velocità di
trasferimento
Velocità dati
Consumo di energia*
Super-Speed
5 Gbps
4,5W (Max., su ogni porta)
Alta velocità
480 Mbps
Velocità piena
12 Mbps
* Fino a 2A sulla porta USB a valle (porta con icona di lampo
confori a BC1.2 o dispositivi USB normali.
Connettore USB Upstream
Numero pin
22
|
Lato a 9 pin del connettore
1
VCC
2
D-
3
D+
4
Massa
5
SSTX-
6
SSTX+
7
Massa
8
SSRX-
9
SSRX+
) con dispositivi
Connettore USB Downstream
Numero pin
Lato a 9 pin del connettore
1
VCC
2
D-
3
D+
4
Massa
5
SSTX-
6
SSTX+
7
Massa
8
SSRX-
9
SSRX+
Porte USB
•
1 upstream - posteriore
•
5 downstream - posteriore
•
Porta di alimentazione- la porta con l’icona di lampo
di ricarica rapida se il dispositivo è conforme a BC1.2.
; supporta la funzione
NOTA: La funzionalità USB 3,0 richiede un computer conforme agli standard
USB 3.0.
NOTA: L'interfaccia USB del monitor funziona solo quando il monitor è acceso o in
modalità risparmio energetico. Se il monitor viene spento e poi riacceso, le
periferiche connesse potrebbero impiegare alcuni secondi per riprendere la
normale funzionalità.
Qualità del monitor LCD e criteri sui pixel
Durante la procedura di produzione dei monitor LCD, non è anomalo che uno o più pixel
restino fissi in uno stato immutato che sono difficili da rilevare e non influenzano la
qualità di visualizzazione o d'uso. Per altre informazioni sulla qualità dei monitor Dell e
dei pixel, si supporto Dell all’indirizzo: http://www.dell.com/support/monitors.
|
23
Linee guida sulla manutenzione
Pulizia del monitor
AVVISO: Leggere con attenzione le presenti Istruzioni di sicurezza prima di pulire
il monitor.
AVVERTENZA: Prima di pulire monitor, scollegare il cavo di alimentazione del
monitor dalla presa elettrica.
Per una maggiore praticità, seguire le istruzioni riportate di seguito durante il
disimballaggio, la pulizia, o il trasporto del monitor:
24
•
Per pulire lo schermo antistatico, inumidire leggermente un panno morbido e
pulito. Se possibile, utilizzare un fazzoletto specifico per la pulizia dello
schermo o una soluzione adatta al rivestimento antistatico. Non usare benzene,
diluenti, ammoniaca, sostanze abrasive o aria compressa.
•
Usare un panno leggermente inumidito con acqua calda per pulire il monitor.
Evitare di usare detergenti di alcun tipo, perché alcuni detergenti lasciano una
patina lattiginosa sulle plastiche.
•
Se si nota della polvere bianca sul monitor, quando lo si disimballa, pulirla con
un panno.
•
Maneggiare con cura il monitor perché le plastiche di colore scuro sono più
delicate di quelle di colore chiaro, e si possono graffiare mostrando segni
bianchi.
•
Per aiutare il monitor a mantenere la migliore qualità d’immagine, usare uno
screensaver dinamico e spegnere il monitor quando non è in uso.
|
Configurazione del monitor
Fissare il supporto
NOTA: Il supporto è staccato quando il monitor è inviato dalla fabbrica.
NOTA: È applicabile al monitor con il supporto. Per impostare con qualsiasi altro
supporto, si prega di consultare la guida di installazione rispettivi supporto per le
istruzioni di installazione.
Attaccare il monitor al supporto:
1
Rimuovere il coperchio e posizionarvi sopra il monitor.
2
Inserire la scanalatura sul retro del monitor sulle due linguette che si trovano sulla
parte superiore del supporto.
3
Premere il supporto finché scatta in posizione.
|
25
Connessione del monitor
AVVERTENZA: Prima di iniziare le procedure descritte nella presente sezione,
attenersi alle Istruzioni di sicurezza.
NOTA: Non collegare al contempo tutti i cavi al computer.
Per connetter il monitor al computer:
1
Spegnere il computer e staccare il cavo di alimentazione.
Collegare il cavo DP/da Mini-DP a DP/HDMI dal monitor al computer.
Collegamento del cavo HDMI
Collegamento del cavo DisplayPort (da Mini-DP a DP) nero
26
|
Collegamento del cavo DisplayPort (da DP a DP) nero
Collegare il Monitor per la funzione DP Multi-Stream Transport
(MST)
NOTA: U2415 supporta la funzione DP MST. Per utilizzare questa funzione la
scheda grafica del PC deve essere certificata DP1.2 con l'opzione MST.
L’impostazione predefinita in fabbrica di U2415 è DP1.1a.
Per abilitare il collegamento MST usare solo il cavo DP fornito in dotazione (o altro cavo
certificato DP1.2) e modificare l'impostazione DP su DP1.2 attenendosi alle istruzioni che
seguono:
|
27
A) Il monitor è in grado di mostrare i contenuti
1
Usare il pulsante OSD per portarsi a Display (Schermo).
2
Andare alla selezione DisplayPort 1.2.
3
Selezionare Enable (Abilita) o Disable (Disabilita) come necessario.
4
Seguire le istruzioni su schermo per confermare la selezione DP1.2 o DP1.1a.
28
|
B) Il monitor non visualizza alcun contenuto (schermo vuoto)
1
Usare il pulsante
per evidenziare DisplayPort o Mini DisplayPort.
2
Tenere premuto il pulsante
3
Apparirà il messaggio di configurazione di DisplayPort:
4
Usare il pulsante
e
per circa 8 secondi.
per abilitare DP1.2 oppure il pulsante
per uscire senza
apportare modifiche.
Ripetere i passaggi precedenti per modificare l'impostazione su DP 1.1a, se necessario.
AVVISO: Le grafiche sono state utilizzate solo a scopo illustrativo. L'aspetto del
computer potrebbe variare.
|
29
Connessione del cavo USB 3.0
Una volta completata la connessione del cavo da Mini-DP a DP/DP/HDMI, seguire la
procedura in basso per collegare il cavo USB 3.0 al computer e completare la
configurazione del monitor:
1
Connettere il cavo USB 3.0 upstream (in dotazione) alla porta upstream del
monitor, quindi alla porta USB 3.0 adeguata sul computer. (vedere Vista dal basso
per i dettagli.)
2
Connettere le periferiche USB 3.0 alle porte USB 3.0 downstream del monitor.
3
Collegare i cavi di alimentazione del computer e del monitor alla presa più vicina.
4
Accendere il monitor e il computer.
Se sul monitor è visualizzata un'immagine, l'installazione è stata completata. In caso
contrario, vedere Problemi specifici della connessione USB (Universal Serial Bus).
5
Utilizzare il fermacavi della base del monitor per organizzare i cavi.
30
|
Uso del collegamento Mobile-High Definition (MHL)
NOTA: Il monitor è certificato MHL.
NOTA: Per usare la funzione MHL, utilizzare esclusivamente un cavo certificato
MHL e dispositivi di origine che supportano l’uscita MHL.
NOTA: Alcuni dispositivi di origini MHL potrebbero richiedere alcuni secondi o più
per inviare l’immagine, in relazione al dispositivo di origine MHL.
NOTA: Quando il dispositivo di origine MHL entra in modalità Standby, il monitor
visualizza una schermata nera e mostra il seguente messaggio in relazione all’uscita
del dispositivo di origine MHL.
Per attivare la connessione MHL, attenersi ai passaggi di seguito:
1
Collegare il cavo di alimentazione al monitor e a una presa CA.
2
Collegare la porta (micro) USB sul dispositivo di origine MHL alla porta HDMI (MHL)
1 o HDMI (MHL) 2 sul monitor utilizzando un cavo MHL certificato (vedere Vista dal
basso per i dettagli).
3
Accendere il monitor e il dispositivo di origine MHL.
4
Selezionare l’origine in ingresso sul monitor su HDMI (MHL) 1 o HDMI (MHL) 2
utilizzando il menu OSD (vedere Uso del menu OSD (On Screen Display) per i
dettagli.)
5
In caso contrario, vedere Problemi specifici del Mobile High-Definition Link (MHL).
|
31
Organizzare i cavi
Dopo aver fissato tutti i cavi al monitor e al computer, (vedere Connessione del monitor
per i collegamenti dei cavi,) usare il passacavi per organizzare i cavi in maniera ordinata,
come mostrato sopra.
Collegare il copricavo
NOTA: Durante la spedizione del monitor dalla fabbrica, il copricavo non è
collegato.
1
Inserire la scanalatura sul retro del monitor sulle due linguette che si trovano sulla
parte inferiore del copricavo.
2
Premere il copricavo finché scatta in posizione.
32
|
Rimuovere il supporto del monitor
NOTA: Per evitare di graffiare il monitor mentre si monta il supporto, far attenzione
a posizionare il monitor su una superficie pulita.
Per rimuovere il supporto:
1
Posizionare il monitor su un panno soffice o cuscino.
2
Tenere premuto il pulsante di sblocco del supporto.
3
Sollevare il supporto e allontanarlo dal monitor.
Rimuovere il copricavo
1
Premere la linguetta sul copricavo.
|
33
2
Rimuovere le due linguette sulla parte inferiore del copricavo dalle aperture sul
retro del monitor.
Montaggio su parete (Opzionale)
(Dimensioni delle viti: M4 x 10 mm).
Fare riferimento alle istruzioni in dotazione al kit di montaggio a parete compatibile VESA.
1
Collocare il pannello del monitor su di un panno morbido o un cuscino appoggiato
su una superficie piana.
2
Rimuovere il supporto
3
Usare un cacciavite a croce Phillips per rimuovere le quattro viti che fissano la
copertura di plastica.
4
Fissare la staffa di supporto del kit di montaggio su parete al monitor.
5
Installare il monitor sulla parete attenendosi alle istruzioni in dotazione al kit di
montaggio a parete.
NOTA: Da usare solo con staffe per il montaggio su parete omologate UL con una
capacità minima di peso/carico di 5,88 kg.
34
|
Funzionamento del monitor
Accendere il monitor
Premere il pulsante
per accendere il monitor.
Uso dei controlli del pannello frontale
Usare i pulsanti di controllo del pannello frontale del monitor per regolare le
caratteristiche dell’immagine visualizzata. Come si usano questi pulsanti per regolare i
controlli, il menu OSD mostra i valori numerici delle caratteristiche in corso di modifica.
La tabella di seguito descrive i pulsanti del pannello anteriore:
|
35
Pulsanti pannello frontale
1
Descrizione
Usare questo pulsante per poter scegliere in un elenco di
modalità colore predefinite.
Tasto di scelta rapida/
Preset Modes
(Modalità predefinite)
2
Tasto di scelta rapida/
Brightness/Contrast
(Luminosità/
Contrasto)
3
Menu
Usare questo tasto per accedere direttamente al menu
Brightness/Contrast (Luminosità/Contrasto) oppure per
aumentare i valori dell’opzione di menu selezionata.
Usare il pulsante MENU per accedere avviare il menu OSD
(On-Screen Display) e selezionare il menu OSD. Fare
riferimento alla sezione Accedere al sistema di menu.
Usare questo pulsante per uscire dal menu principale oppure
per uscire dal menu principale OSD.
4
Exit (Esci)
Premere il pulsante di accensione per accendere e spegnere
il monitor.
5
Pulsante di accensione La luce bianca indica che il monitor è acceso e funzionante.
La luce bianca brillante indica lo stato di risparmio
(con indicatore
energetico.
luminoso)
Pulsanti pannello frontale
Usare i pulsanti presenti sulla parte anteriore del monitor per regolare le impostazioni
dell'immagine.
36
|
Pulsanti pannello
frontale
Descrizione
Usare il pulsante Su per regolare (aumentare il valore) gli elementi del
menu OSD.
1
Su
Usare il pulsante Giù per regolare (aumentare il valore) gli elementi del
menu OSD.
2
Giù
Usare il pulsante OK per confermare la selezione.
3
OK
Usare il pulsante Indietro per tornare la menu precedente.
4
Indietro
Uso del menu OSD (On Screen Display)
Accedere al sistema di menu
NOTA: Se si modificano le impostazioni e poi si procede ad un altro menu, oppure
si esce dal menu OSD, il monitor salva automaticamente le modifiche eseguite. Le
modifiche sono salvate anche quando si eseguono delle modifiche e si aspetta che
i menu OSD sparisca.
1
Premere il pulsante
per avviare il menu OSD e visualizzare il menu principale.
Menu principale per input digitale (HDMI (MHL) 1/ HDMI (MHL) 2)
o
|
37
Menu principale per input digitale (mini DisplayPort)
o
Menu principale per input digitale (DP)
2
Premere i pulsanti
e
per spostarsi tra le opzioni d’impostazione. Come ci
si sposta da una icona all'altra, il nome dell’opzione è evidenziato. Fare riferimento
alla tabella che segue per un elenco completo di tutte le opzioni disponibili per il
monitor.
3
Premere una volta il pulsante
4
Premere i pulsanti
5
Premere
e
per attivare l'opzione evidenziata.
per selezionare il parametro desiderato.
per accedere alla barra di scorrimento e poi usare i pulsanti
, in base agli indicatori sul menu, per seguire le modifiche.
38
|
e
6
Selezionare il pulsante
menu OSD.
Icona
per tornare al menu principale, oppure per uscire dal
Menu e Menu
secondari
Descrizione
Brightness/
Contrast
(Luminosità/
Contrasto)
Usare questo menu per attivare la regolazione Brightness/Contrast
(Luminosità/Contrasto).
Brightness
(Luminosità)
Brightness (Luminosità) regola il livello di luminosità
dell'illuminazione.
Premere il pulsante
pulsante
per aumentare la luminosità e premere il
per diminuire la luminosità (min 0 / max 100).
NOTA: La regolazione manuale della Brightness (Luminosità) è
disattivata quando Dynamic Contrast (Contrasto dinamico) sono
attivi.
Contrast
(Contrasto)
Prima regolare la Brightness (Luminosità), poi regolare il Contrast
(Contrasto) solo se sono necessarie ulteriori regolazioni.
Premere il pulsante
pulsante
per aumentare il contrasto e premere il
per diminuire il contrasto (min 0 / max 100).
La funzione Contrast (Contrasto) regola il grado di differenza tra le
zone chiare e scure sullo schermo del monitor.
|
39
Input Source
(Origine
d'input)
DisplayPort
Usare il menu Input Source (Origine d'input) per selezionare tra i vari
segnali video che possono essere collegati al monitor.
Selezionare l'input DisplayPort quando si usa il connettore
DisplayPort (DP). Premere
per selezionare l'origine d'input
DisplayPort.
Mini
DisplayPort
Selezionare l'input Mini DisplayPort quando si usa il connettore Mini
DisplayPort (Mini-DP). Premere
per selezionare l'origine d'input
Mini DisplayPort.
HDMI (MHL) 1 Selezionare l'input HDMI (MHL) 1 o HDMI (MHL) 2 quando si usa il
HDMI (MHL) 2 connettore HDMI. Premere
per selezionare l'origine d'input HDMI
(MHL) 1 or HDMI (MHL) 2.
Color (Colore) Usare l’opzione Color (Colore) per regolare la modalità
d'impostazione del colore.
40
|
Input Color
Format
(Formato
d’input del
colore)
Consente di impostare la modalità di ingresso video su:
RGB: Selezionare questa opzione se il monitor è collegato a un
computer (o lettore DVD) utilizzando il cavo HDMI (o cavo
DisplayPort); o i dispositivi MHL utilizzando il cavo MHL.
YPbPr: Selezionare questa opzione se il monitor è collegato a un
lettore DVD tramite YPbPr utilizzando il cavo HDMI (o cavo
DisplayPort); o i dispositivi MHL tramite YPbPr utilizzando il cavo
MHL.
Oppure se l’impostazione di uscita del colore del DVD (o dispositivo
MHL) non è RGB.
Gamma
Consente di impostare la Gamma su PC o MAC.
|
41
Preset Modes Quando viene selezionato Preset Modes (Modalità predefinite), è
possibile scegliere Standard, Multimedia, Movie (Film), Game
(Modalità
predefinite) (Gioco), Paper (Carta), Color Temp. (Temp. colore.) o Custom Color
(Colori personalizzati) dall'elenco.
• Standard: Carica le impostazioni colore predefinite del monitor.
Questa è la modalità predefinita.
• Multimedia: Carica le impostazioni colore ideali per le applicazioni
multimediali.
• Movie (Film): Carica le impostazioni colore ideali per i film.
• Game (Gioco): Carica le impostazioni colore ideali per la maggior
parte dei giochi.
• Paper (Carta): Carica le impostazioni di luminosità e nitidezza
ideali per la visualizzazione di testi. Nasconde lo sfondo del testo
per simulare il supporto cartaceo senza influenzare le immagini a
colori. Si applica solo al formato d’ingresso RGB.
• Color Temp. (Temp. colore.): Consente agli utenti di selezionare la
temperatura colore: 5000K, 5700K, 6500K, 7500K, 9300K e
10000K.
• Custom Color (Colori personalizzati): Permette di regolare
manualmente le impostazioni del colore.
Premere i pulsanti
e
per regolare i valori dei tre colori
(R, G, B) e creare una modalità colore predefinita personalizzata.
Hue (Tonalità) Questa funzione permette di cambiare il colore dell'immagine video
sul verde o sul viola. È usata per regolare le tonalità di colore della
pelle. Usare
Premere
o
per regolare la tonalità da '0' a '100'.
per aumentare la gradazione di verde dell’immagine
video.
Premere
per aumentare la gradazione di viola dell’immagine
video.
NOTA: La regolazione della Hue (Tonalità) è disponibile solo quando
viene selezionata la modalità Movie (Film) o Game (Gioco).
42
|
Questa funzione permette di regolare la saturazione del colore
Saturation
(Saturazione)
dell'immagine video. Usare
o
per regolare la saturazione
da '0' a '100'.
Premere
per aumentare la monocromia dell'immagine video.
Premere
per aumentare i colori dell'immagine video.
NOTA: La regolazione della Saturation (Saturazione) è disponibile
solo quando viene selezionata la modalità Movie (Film) o Game
(Gioco).
Reset Color Ripristina le impostazioni colore del monitor sulle impostazioni
predefinite.
Settings
(Ripristina
impostazioni
colore)
Display
(Schermo)
Usare l’opzione Display (Schermo) per regolare l’immagine.
Aspect Ratio
(Formato)
Regolare il formato dell'immagine su Wide 16:10, 4:3 o 5:4.
Sharpness
(Nitidezza)
Questa funzione rende l'immagine più nitida o più delicata. Usare
o
per regolare la nitidezza da '0' a '100'.
Response Time Consente di impostare il Response Time (Tempo di risposta) su
Normal (Normale) o Fast (Veloce).
(Tempo di
risposta)
|
43
Dynamic
Contrast
(Contrasto
dinamico)
Consente di aumentare il livello del contrasto in moda rendere la
qualità dell’immagine più definita e dettagliata.
Premere il pulsante
per selezionare "On (Attivato)" o "Off
(Disattivato)" della funzione Dynamic Contrast (Contrasto
dinamico).
NOTA: Dynamic Contrast (Contrasto dinamico) offre un maggiore
contrasto quando viene selezionata la modalità Game (Gioco) o
Movie (Film).
DisplayPort 1.2
Premere il pulsante
per abilitare o disabilitare DisplayPort 1.2.
Abilitare DP 1.2 per usare la funzione DP MST (interconnessione) o
HBR2.
NOTA: Assicurarsi che la scheda video sia in grado di supportare
queste funzioni prima di selezionare DP 1.2. La scorretta impostazione
può provocare lo schermo vuoto. Alcune schede video non
supportano MCCS (Set di controllo del monitor comando) a DP 1.2. In
questi casi, DDM (Dell Display Manager) potrebbero non funzionare.
Reset Display Selezionare questa opzione per ripristinare le impostazioni predefinite
dello schermo.
Settings
(Ripristino
impostazioni
schermo)
Energy
(Energia)
Power Button Consente di attivare o disattivare l’indicatore LED di accensione per
risparmiare corrente.
LED (LED
pulsante di
accensione)
44
|
USB
Consente di attivare o disattivare la funzione USB durante la modalità
standby del monitor.
NOTA: USB Accensione/Spegnimento in modalità standby è
disponibile solo quando il cavo a USB a monte è scollegato. L’opzione
diventa di colore grigio quando il cavo USB a monte è collegato.
Reset Energy Selezionare questa opzione per ripristinare le impostazioni predefinite
Energy (Energia).
Settings
(Ripristina
impostazioni
energetiche)
Menu
Selezionare questa opzione per regolare le impostazioni del menu
OSD, come la lingua del menu OSD, l’intervallo di tempo di
visualizzazione del menu su schermo, e così via.
Language
(Lingua)
L'opzione Language (Lingua) permette di impostare e visualizzare il
menu OSD usando una delle lingue disponibili (English, Espanol,
Francais, Deutsch, Brazilian Portuguese, Russian, Simplified Chinese o
Japanese).
Rotation
(Rotazione)
Ruota il menu OSD di 90 gradi in senso antiorario. Il menu può essere
regolato in base alla Rotazione schermo.
Transparency Selezionare questa opzione per cambiare la trasparenza del menu
(Trasparenza) premendo i pulsanti
e
(minimo: 0 ~ massimo: 100).
Timer
OSD Hold Time (Tempo visualizzazione OSD): Imposta l'intervallo
durante il quale l'OSD resta attivo dall'ultima pressione di un pulsante.
Usare
o
per regolare il dispositivo di scorrimento con
incrementi di 1 secondo, da 5 a 60 secondi.
|
45
Lock (Blocca) Controlla l'accesso degli utenti alle regolazioni. Quando si seleziona
Lock (Blocca), non è consentita alcuna regolazione. Tutti i tasti sono
bloccati.
NOTA:
Funzione Lock (Blocca) – blocco software (tramite il menu OSD) o
blocco hardware (tenere premuto il pulsante accanto al pulsante di
accensione per 10 secondi)
Funzione Unlock (Sblocca) – Solo sblocco hardware (tenere
premuto il pulsante accanto al pulsante di accensione per 10 secondi)
Reset Menu Ripristina tutte le impostazioni OSD sui valori predefiniti.
Settings
(Ripristina
impostazioni
menu)
Personalize Gli utenti possono scegliere una funzione tra Preset Modes (Modalità
(Personalizza) predefinite), Brightness/Contrast (Luminosità/Contrasto), Input
Source (Seleziona sorgente), Aspect Ratio (Formato) o Rotation
(Rotazione) è impostarla come tasto di scelta rapida.
46
|
Other (Altro)
Button Sound Il monitor emette un segnale acustico tutte le volte che viene
selezionata una nuova opzione nel menu. Questa funzione consente
(Suono
di attivare e disattivare il suono.
pulsanti)
DDC/CI
DDC/CI (Display Data Channel/Command Interface) consente ai
parametri del monitor (luminosità, bilanciamento del colore,
eccetera) di essere regolabili tramite il software del computer.
La funzione può essere disabilitata selezionando Disable (Disabilita).
Abilitare questa funzione per migliorare l'esperienza personale ed
ottimizzare le prestazioni del monitor.
|
47
LCD
Conditioning
(Ripristino
LCD)
Aiuta a ridurre i casi meno gravi di trattenimento dell'immagine. In
base alla gravità di trattenimento dell'immagine, il programma può
impiegare diversi minuti. Selezionare Enable (Abilita) per abilitare
questa funzione.
Reset Other Ripristina tutte le impostazioni nel menu Other (Altro) ai valori
predefiniti di fabbrica.
Settings
(Ripristina altre
impostazioni)
Factory Reset Ripristina tutte le impostazioni sui valori predefiniti.
(Ripristino
predefiniti)
NOTA: Questo monitor è dotato di una funzione che consente di calibrare
automaticamente la luminosità per compensare il deterioramento della luminosità
del LED.
48
|
Messaggi di avvertenza OSD
Quando la funzione Dynamic Contrast (Contrasto dinamico) è selezionata (nelle
modalità predefinite: Game (Gioco) o Movie (Film)), la regolazione manuale della
luminosità è disattivata.
Quando il monitor non supporta una particolare risoluzione si vedrà il seguente
messaggio:
Indica che il monitor non è in grado di sincronizzarsi con il segnale che riceve dal
computer. Si veda Specifiche del monitor per avere le frequenze Verticali e Orizzontali
utilizzabili da questo monitor. La modalità raccomandata è 1920 x 1200.
Si vedrà il seguente messaggio prima che la funzione DDC/CI sia disabilitata.
Quando il monitor accede alla modalità di Power Save (Risparmio energetico), appare il
seguente messaggio:
|
49
Attivare il computer ed il monitor per accedere a OSD.
Se si preme qualsiasi altro pulsante, fatta eccezione per il pulsante di accensione,
apparirà uno dei seguenti messaggi in base all’input selezionato:
Ingresso HDMI (MHL)/Mini DisplayPort/DP
Ingresso HDMI (MHL)
Se è selezionato l'input HDMI (MHL), Mini DisplayPort o DP ed i cavi corrispondenti non
sono collegati, apparirà la finestra di dialogo mostrata di seguito.
o
50
|
o
o
Vedere la sezione Ricerca dei guasti per altre informazioni.
|
51
Impostazioni per risoluzione massima
Per impostare la risoluzione massima per il monitor:
In Windows® 7, Windows® 8, e Windows® 8.1:
1
Solo per Windows® 8 e Windows® 8.1 selezionare il riquadro Desktop per passare
al desktop classico.
2
Fare clic con il tasto destro sul desktop e selezionare Risoluzione dello schermo.
3
Fare clic sull'elenco a discesa di Risoluzione dello schermo e selezionare
1920 x 1200.
4
Cliccare su OK.
Se non si vede l’opzione 1920 x 1200, è necessario aggiornare il driver della scheda
grafica. In base al proprio computer, completare una delle seguenti procedure:
Computer o computer portatile Dell:
•
Andare su http://www.dell.com/support, inserire il proprio codice di
manutenzione (service tag) e scaricare il driver più recente per la scheda grafica
posseduta.
Computer non-Dell (portatile o computer):
•
Andare al sito del supporto del proprio computer e scaricare i driver più aggiornati
per la scheda grafica.
•
Andare al sito della scheda grafica scaricare i driver più aggiornati.
Uso della funzione d'inclinazione, rotazione ed
estensione verticale
52
|
Inclinazione, rotazione
Con il supporto collegato al monitor, è possibile inclinare e ruotare il monitor per un
angolo di visualizzazione più comodo.
NOTA: Il supporto è staccato quando il monitor è inviato dalla fabbrica.
Sollevamento verticale
NOTA: Il supporto si estende verticalmente fino a 115 mm. Le figure che seguono
illustrano come estendere in verticale il supporto.
|
53
Rotazione del monitor
Prima di ruotare il monitor, il monitor deve essere sollevato in verticale completamento
(Sollevamento verticale) ed essere angolato per evitare di strusciare la parte inferiore del
monitor.
Ruota in senso orario
54
|
Ruota in senso antiorario
Montaggio inverso (180°)
NOTA: Per invertire il montaggio (180°), rimuovere il supporto e usare una
soluzione per il montaggio a parete (opzionale).
NOTA: Per usare la funzione di Rotazione schermo (visualizzazione Orizzontale/
Verticale) del computer Dell, è necessario un driver grafico non incluso con il
monitor. Per scaricare il driver grafico, andare su www.dell.com/support e vedere
la sezione Scarica per i Driver Video e ottenere gli ultimi aggiornamenti.
NOTA: Quando si è in Modalità di visualizzazione verticale, è possibile incontrare
un peggioramento delle prestazioni nelle applicazioni grafiche impegnative (giochi
3D, ecc.).
|
55
Configurazione monitor doppio
La possibilità di ruotare di 90° in senso orario, di 90° in senso antiorario e di invertire il
montaggio (180°) consente di affiancare i bordi sottili di ciascun monitor per garantire
uno spazio minimo tra le immagini visualizzate.
Configurazione monitor doppio consigliata:
Orizzontale (affiancata)
Orizzontale (dall’alto al basso)
Supportato dalle
soluzioni per il
montaggio a
parete (opzionale)
56
|
Verticale
Regolazione delle impostazioni di rotazione della
visualizzazione del sistema
Dopo aver ruotato il monitor, si deve completare la procedura descritta di seguito per
ruotare anche le impostazoni di visualizzazione del proprio sistema.
NOTA: Se il monitor viene utilizzato con un computer non Dell, si debbono
controllare le informazioni sui driver grafici dal sito Internet del produttore di
computer per avere informazioni su come ruotare il sistema operativo.
Per regolare le impostazioni di rotazione della visualizzazione:
1
Fare clic con il tasto destro sul desktop e fare clic su Proprietà.
2
Selezionare la scheda Impostazioni e fare clic su Avanzate.
3
Se si possiede una scheda gragica ATI, selezionare la scheda Rotazione e definire la
rotazione voluta.
4
Se si possiede una scedad gravica nVidia, fare clic sulla scheda nVidia, nella colonna
di sinistra e selezionare NVRotate, e definire la rotazione voluta.
5
Se si possiede una scheda grafica Intel®, selezionare la scheda grafica Intel, e fare
clic su Proprietà grafiche, selezionare la scheda Rotazione, e definire la rotazione
voluta.
NOTA: Se l'opzione per la rotazione non è presente, o non funziona correttamente,
visitare il sito www.dell.com/support e scaricare il driver più recente per la scheda
grafica.
|
57
Ricerca dei guasti
AVVERTENZA: Prima di iniziare le procedure descritte nella presente sezione,
attenersi alle Istruzioni di sicurezza.
Diagnostica
Il monitor offre una funzione di diagnostica che consente di verificare se il monitor
funziona correttamente. Se il collegamento tra monitor e computer è stato eseguito
correttamente, ma lo schermo è scuro, eseguire la procedura di diagnostica eseguire le
seguenti istruzioni:
1
Spegnere computer e monitor.
2
Staccare il cavo video dalla parte posteriore del computer. Per assicurare il corretto
funzionamento della Diagnostica, staccare tutti i cavi digitali dalla parte posteriore
del computer.
3
Accendere il monitor.
Se il monitor funziona correttamente e non riesce a rilevare un segnale video, sullo
schermo apparirà la finestra di dialogo mobile (su di uno sfondo nero). In modalità auto
test, il LED accensione è di colore bianco. In relazione all'ingresso selezionato, una delle
seguenti finestre di dialogo è visualizzata sullo schermo.
o
o
58
|
Ricerca dei guasti
o
4
Questa finestra di dialogo appare anche durante le normali operazioni di sistema se
il cavo video è scollegato oppure danneggiato.
5
Spegnere il monitor e collegare di nuovo il cavo video; accendere di nuovo
computer e monitor.
Se lo schermo del monitor TV LCD rimane scuro, dopo avere utilizzato la procedura
descritta in precedenza, controllare il controller video ed il sistema PC; il monitor TV LCD
funziona correttamente.
Diagnostica integrata
Il monitor ha uno strumento integrato di diagnostica che aiuta a determinare se
l’anomalia dello schermo che si sta verificando è un problema inerente al monitor,
oppure al computer e scheda video.
NOTA: È possibile eseguire la diagnostica integrata solo quando il cavo video è
scollegato e il monitor è in modalità diagnostica.
Ricerca dei guasti
|
59
Eseguire la diagnostica integrata:
1
Verificare che lo schermo sia pulito (niente polvere sulla superficie dello schermo).
2
Staccare il(i) cavo(i) video dalla parte posteriore del computer o del monitor. Il
monitor entra in modalità di diagnostica.
3
Tenere premuti contemporaneamente il Pulsante 1 e il Pulsante 4 sul pannello
frontale per 2 secondi. Appare una schermata grigia.
4
Ricercare con attenzione le anomalie sullo schermo.
5
Premere di nuovo il Pulsante 4 del pannello frontale. Il colore dello schermo
cambia in rosso.
6
Ricercare le anomalie sullo schermo.
7
Ripetere le fasi 5 e 6 per controllare lo schermo di colore verde, blu, nero, bianco, e
testo.
Il test è completato quando appare la schermata del testo. Premere di nuovo il Pulsante
4 per uscire.
Se non sono rilevate anomalie sullo schermo dopo l'uso dello strumento di diagnostica
interna, il monitor è funzionante. Controllare la scheda video e il computer.
Problemi comuni
La tabella che segue contiene informazioni generali sui problemi comuni del monitor e le
relative soluzioni:
Indizio
comune
Cosa si verifica
Nessun segnale
video/LED
accensione
spento
60
|
Non c’è
immagine
Ricerca dei guasti
Soluzioni possibili
• Assicurarsi che il cavo video che collega il monitor al
computer sia collegato e fissato in modo appropriato.
• Verificare che la presa di corrente funzioni in modo
appropriato usando un'altra attrezzatura elettrica.
• Assicurarsi che il pulsante di accensione sia stato premuto
fino in fondo.
• Assicurarsi che sia stata selezionata l'origine in ingresso
corretta utilizzando il menu Input Source (Origine d'input).
Nessun segnale
video / LED
accensione
acceso
Nessuna
immagine o
assenza di
luminosità
• Aumentare la luminosità ed il contrasto usando il menu
OSD.
• Eseguire la procedura di diagnostica del monitor.
• Controllare che nessun pin del connettore cavo video sia
piegato.
• Eseguire la diagnostica integrata.
• Assicurarsi che sia stata selezionata l'origine in ingresso
corretta utilizzando il menu Input Source (Origine d'input).
Messa a fuoco
problematica
L'immagine è
sfuocata o
doppia
• Non utilizzare prolunghe per i cavi video.
• Ripristinare il monitor sulle impostazioni predefinite.
• Cambiare la risoluzione video sul rapporto proporzioni
corretto.
Video
tremolante
Immagine mossa • Ripristinare il monitor sulle impostazioni predefinite.
• Verificare i fattori ambientali.
• Collocare il monitor in un'altra stanza e controllare di
nuovo.
Pixel mancanti
Sullo schermo
LCD sono
presenti dei
punti
• Accendere e spegnere, ciclicamente.
• I pixel che restano sempre spenti sono una caratteristica
normale della tecnologia LCD.
• Per altre informazioni sulla qualità dei monitor Dell e dei
pixel, si supporto Dell all’indirizzo: http://www.dell.com/
support/monitors.
Pixel bloccati
Sullo schermo
LCD sono
presenti dei
punti luminosi
• Accendere e spegnere, ciclicamente.
• I pixel che restano sempre spenti sono una caratteristica
normale della tecnologia LCD.
• Per altre informazioni sulla qualità dei monitor Dell e dei
pixel, si supporto Dell all’indirizzo: http://www.dell.com/
support/monitors.
Problemi con la
luminosità
L'immagine è
troppo scura o
troppo chiara
• Regolare la luminosità ed il contrasto usando il menu OSD.
Distorsione
geometrica
Lo schermo non
è centrato bene
• Regolare i controlli orizzontale e verticale tramite OSD.
Righe
orizzontali/
verticali
Lo schermo ha
una o più righe
• Eseguire la procedura di diagnostica e controllare se queste
righe sono presenti anche nella modalità di diagnostica.
piegato.
Problemi di
Lo schermo è
sincronizzazione confuso o
sembra
interrotto
• Eseguire la procedura di diagnostica e controllare se queste
righe sono presenti anche nella modalità di diagnostica.
piegato.
• Riavviare il computer quando in modalità provvisoria.
Ricerca dei guasti
|
61
Argomenti
relativi alla
sicurezza
Segni visibili di
fumo o scintille
• Non eseguire la ricerca dei guasti.
• Chiamare immediatamente Dell.
Problemi non
costanti
Il monitor non
sempre funziona
correttamente
• Eseguire la procedura di diagnostica e controllare se i
problemi di questo tipo sono presenti anche nella modalità
di diagnostica.
Mancano i colori All’immagine
mancano i colori
• Eseguire la procedura di diagnostica del monitor.
piegato.
Colori sbagliati
I colori
dell’immagine
non sono giusti
• Cambiare le impostazioni delle Preset Modes (Modalità
predefinite) nel menu OSD Color (Colore) in relazione
all’applicazione.
• Regolare il valore R/G/B in Custom Color (Colori
personalizzati) nel menu OSD Color (Colore).
• Cambiare Input Color Format (Formato d’input del colore)
su PC RGB o YPbPr nel menu OSD Color (Colore).
Sovrimpressione
dell’immagine
dopo avere
lasciato sullo
schermo per un
periodo
prolungato
un’immagine
statica
Sullo schermo
appare una
debole
sovrimpressione
dell’immagine
visualizzata
• Usare la funzione Power Management (Gestione energia)
per spegnere il monitor tutte le volte che non è in uso (fare
riferimento a Modalità gestione energia per altre
informazioni).
• In alternativa, usare uno screensaver dinamico.
62
|
Ricerca dei guasti
Problemi specifici del prodotto
Sintomi
specifici
Cosa si verifica
Soluzioni possibili
L'immagine
dello schermo
è troppo
piccola
L'immagine è
centrata nello
schermo, ma non
riempie tutta
l'area disponibile
• Controllare l’impostazione Aspect Ratio (Formato) nel
menu OSD Display (Schermo).
Impossibile
regolare il
monitor
agendo sui
pulsanti del
pannello
frontale
L'OSD non è
visualizzato sullo
schermo
• Spegnere il monitor, scollegare il cavo d’alimentazione,
ricollegarlo e poi riaccendere il monitor.
• Controllare se il menu OSD è bloccato. In caso affermativo,
tenere premuto il pulsante sopra al pulsante di accensione
per circa 10 secondi per sbloccarlo (fare riferimento alla
sezione Lock (Blocca)).
Nessun segnale Nessuna
d’input quando immagine, il LED
sono premuti i è bianco
controlli
• Controllare l’origine del segnale. Assicurarsi che il computer
non sia in modalità di risparmio energetico sostando il
mouse o premendo un tasto qualsiasi della tastiera.
• Controllare che il cavo segnale sia collegato in modo
appropriato. Se necessario, collegare di nuovo il cavo
segnale.
• Ripristinare il computer o il lettore video.
L’immagine non L’immagine non
riempie lo
riempie la
schermo
larghezza o
l’altezza dello
schermo
• A causa dei diversi formati video (rapporto proporzioni) dei
DVD, il monitor potrebbe non essere in grado di visualizzare
le immagini a schermo intero.
Ricerca dei guasti
|
63
Problemi specifici della connessione USB (Universal
Serial Bus)
Sintomi
specifici
L'interfaccia
USB non
funziona
Cosa si verifica
Le periferiche
USB non
funzionano
Soluzioni possibili
• Controllare che il monitor sia acceso.
• Collegare di nuovo il cavo upstream al computer.
• Collegare di nuovo le periferiche USB (connettore
downstream).
• Spegnere e poi accendere di nuovo il monitor.
• Riavviare il computer.
• Alcuni dispositivi USB come i dischi rigidi esterni portatili
richiedono un maggior quantitativo di corrente. Connettere
il dispositivo al computer.
L'interfaccia
Le periferiche
USB 3.0 ad alta USB 3.0 ad alta
velocità è lenta velocità sono
lente o non
funzionano
affatto
• Controllare che il computer supporti USB 3.0.
• Alcuni computer sono dotati sia di porte USB 3.0, USB 2.0
che USB 1.1. Accertarsi che venga usata la porta USB
corretta.
• Collegare di nuovo il cavo upstream al computer.
• Collegare di nuovo le periferiche USB (connettore
downstream).
• Riavviare il computer.
Il mouse
wireless non
funziona o è
lento
• Aumentare la distanza tra le periferiche USB 3.0 e il
ricevitore wireless USB.
• Posizionare il ricevitore wireless USB il più possibile vicino al
mouse wireless.
• Usare una prolunga USB per posizionare il ricevitore
wireless USB il più possibile lontano dalla porta USB 3.0.
64
|
Non risponde o
risponde
lentamente
Ricerca dei guasti
Problemi specifici del Mobile High-Definition Link
(MHL)
Sintomi
specifici
L’interfaccia
MHL non
funziona
Cosa si verifica
Soluzioni possibili
Sul monitor non
viene visualizzata
l’immagine del
dispositivo MHL
• Assicurarsi che il cavo MHL e il dispositivo MHL siano
certificati MHL.
• Verificare che il dispositivo MHL sia acceso.
• Verificare che il dispositivo MHL non sia in modalità
Standby.
• Verificare che la connessione fisica del cavo MHL
corrisponda all’origine ingresso selezionata nel menu OSD,
ad esempio HDMI (MHL) 1 o HDMI (MHL) 2.
• Attendere 30 secondi dopo aver collegato il cavo MHL
poiché alcuni dispositivi MHL richiedono un tempo di
ripristino più lungo.
Ricerca dei guasti
|
65
Appendice
AVVERTENZA: Istruzioni di sicurezza
AVVERTENZA: L’uso di controlli, regolazioni o procedure diverse da quelle
specificate in questa documentazione possono provocare l’esposizione a scosse
elettriche, pericoli elettrici e/o pericoli meccanici.
Fare riferimento alla Guida del prodotto per informazioni sulle istruzioni di sicurezza.
Avviso FCC (solamente per gli Stati Uniti)
Per l'avviso FCC ed altre informazioni sulle normative, fare riferimento al sito sulla
conformità alle normative all'indirizzo www.dell.com/regulatory_compliance.
Contattare Dell
I clienti degli Stati Uniti, chiamino il numero 800-WWW-DELL (800-999-3355).
NOTA: Se non si ha una connessione ad Internet attiva, le informazioni di contatti si
possono trovare sulla fattura d’acquisto, sulla bolla d’accompagnamento del
prodotto oppure nel catalogo dei prodotti Dell.
Dell fornisce diversi tipi di supporto e di servizi in linea e telefonici. La disponibilità
varia in base ai paesi ed ai prodotti, ed alcuni servizi potrebbero non essere disponibili
nella propria zona.
Per ottenere i contenuti del supporto monitor online:
1
Visitare www.dell.com/support/monitors.
Per mettersi in contatto con Dell per le vendite, il supporto tecnico o l’assistenza
clienti:
1
Visitare www.dell.com/support.
2
Verificare il proprio paese o la zona nel menu a discesa Scelta del Paese/Zona in
basso nella pagina.
3
Fare clic su Contattateci sulla sinistra della pagina.
4
Selezionare il collegamento al servizio o al supporto appropriato in base alle proprie
necessità.
5
Scegliere il metodo più comodo con cui mettersi in contatto con Dell.
66
|
Appendice
Impostazione del monitor
Istruzioni importanti per impostare la risoluzione del display
Per prestazioni ottimali di visualizzazione durante l'uso dei sistemi operativi Microsoft®
Windows®, impostare la risoluzione di visualizzazione su 1920 x 1200 pixel nel seguente
modo:
1
Solo per Windows® 8 e Windows® 8.1 selezionare il riquadro Desktop per passare al
desktop classico.
2
Fare clic con il tasto destro sul desktop e selezionare Risoluzione dello schermo.
3
Fare clic sull'elenco a discesa di Risoluzione dello schermo e selezionare
1920 x 1200.
4
Cliccare su OK.
Nel caso non sia disponibile l’opzione consigliata per la risoluzione, potrebbe essere
necessario aggiornare il driver grafico. Scegliere dall’elenco in basso la configurazione
che meglio descrive il sistema informatico utilizzato e seguire le fasi specificate.
Se si ha un computer desktop o notebook Dell™ con accesso a
Internet.
1
Andare www.dell.com/support, su inserire il proprio service tag, e scaricare i driver
per la scheda grafica più recenti.
2
Una volta installati i driver per la scheda grafica, tentare nuovamente di impostare la
risoluzione su 1920 x 1200.
NOTA: Se non si riesce ad impostare la risoluzione su 1920 x 1200, contattare
Dell™ per informazioni su una scheda grafica che supporti tali risoluzioni.
Se non si ha un computer desktop o notebook, oppure una
scheda grafica Dell™
1
Solo per Windows® 8 e Windows® 8.1 selezionare il riquadro Desktop per passare al
desktop classico.
2
Fare clic con il tasto destro sul desktop e fare clic su Personalizzazione.
3
Fare clic su Cambia le impostazioni dello schermo.
4
Fare clic su Impostazioni avanzate.
5
Individuare il fornitore del controller grafico dalla descrizione nella parte superiore
della finestra (es. NVIDIA, ATI, Intel ecc.).
6
Fare riferimento ai siti web dei fornitori delle schede grafiche per il driver aggiornato
(ad esempio http://www.ATI.com OPPURE http://www.NVIDIA.com).
Appendice
|
67
7
Una volta installati i driver per la scheda grafica, tentare nuovamente di impostare la
risoluzione su 1920 x 1200.
NOTA: Se non si riesce ad impostare la risoluzione consigliata, contattare il
produttore del computer o prendere in considerazione la possibilità di acquistare
una scheda grafica che supporti tale risoluzione.
68
|
Appendice

Dell U2415 Guida all`uso

Transcript

Documenti analoghi

Test Potenziometri Spektrum DX6i. Come verificare il mal

ACCESSORI ELETTRICI Lettori dvd e autoradio

Installazione NAViPAD su LAND ROVER FREELANDER

Scheda tecnica LS22E20KBS/EN

Strutture di montaggio a parete

scheda tecnica onda nomade

monitor lg m4214c

Offerta HW907 œ MONITOR LCD SAMSUNG 19“ Wide

Scheda Tecnica - Sotto i cieli di Rino

prova di ingresso di informatica
