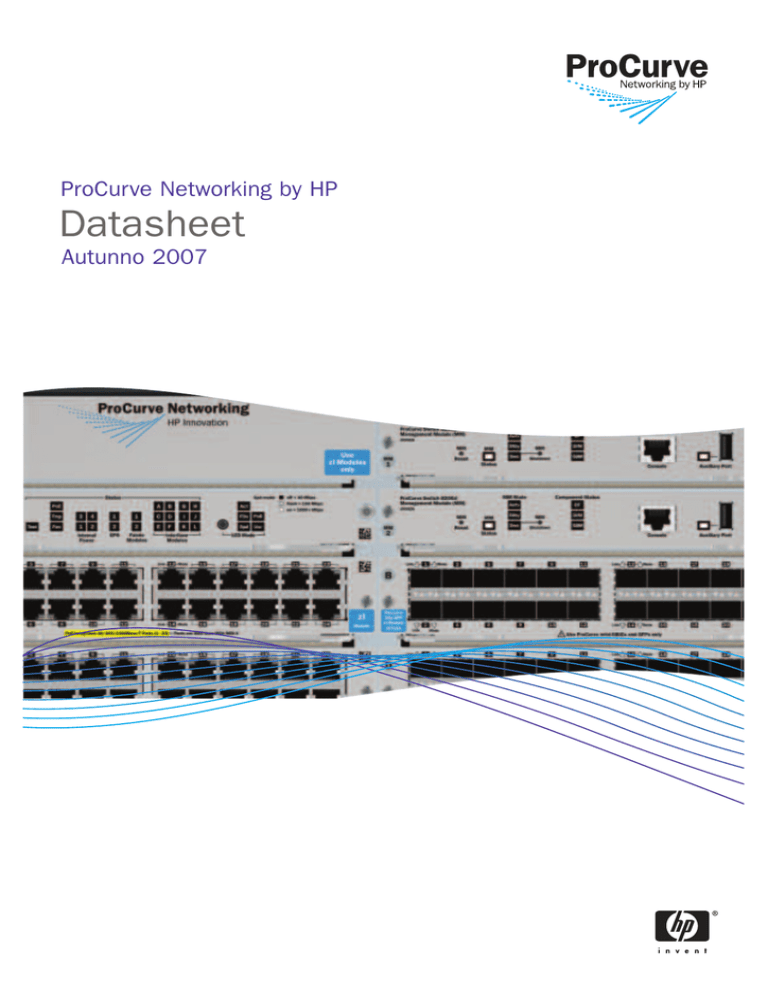

ProCurve Networking by HP
Datasheet
Autunno 2007
Sommario
3
4
6
13
26
34
40
48
ProCurve realizza le Adaptive Network
Core switch ProCurve
Core switch tradizionali
ProCurve Routing Switch serie 9300m
Interconnect Fabric Switch
Switch ProCurve 8212zl
Switch ProCurve serie 8100fl
Aggregatori
Switch ProCurve serie 6400cl
Switch ProCurve 6200yl-24G-mGBIC
Switch ProCurve 6108
181
185
189
197
202
Accesso sicuro
ProCurve Access Control Server 745wl
Modulo Switch ProCurve xl Access
Controller
Access point
ProCurve Access Point 530
ProCurve Wireless Access Point 420
Antenne
Antenne esterne per access point ProCurve
Dispositivi Edge ProCurve—WAN
210 ProCurve Secure Router serie 7000dl
Accessori per switch ProCurve
Mini-GBIC e SFP ProCurve
Transceiver ProCurve
Dispositivi ottici ProCurve XENPAK
Dispositivi ottici e transceiver
ProCurve 10-GbE X2
Moduli per Switch ProCurve cl
Alimentatore ridondante esterno
ProCurve 600
Alimentatore esterno ProCurve 610
Alimentatore ridondante/esterno
ProCurve 620
222
224
226
227
142
145
148
151
Dispositivi Edge ProCurve—LAN
Switch Intelligent Edge
Switch ProCurve serie 5400zl/3500yl
Switch ProCurve serie 5300xl
Edge Switch—Managed
Switch ProCurve serie 4200vl
Switch ProCurve serie 2900
Edge Switch—Web Managed
Edge Switch—Unmanaged
Switch ProCurve 408
155
162
169
173
177
Dispositivi Edge ProCurve—LAN wireless
Wireless Edge Services
Modulo ProCurve Wireless Edge Services zl
Modulo ProCurve Wireless Edge Services xl
ProCurve Radio Port 210
Servizi e assistenza ProCurve
270 Soluzioni di servizi ed assistenza ProCurve
272 Informazioni sui contatti
53
69
81
89
99
106
111
116
125
129
134
138
2
230
231
234
237
ProCurve Network Management
241 ProCurve Manager 2.2
244 ProCurve Manager Plus 2.2
250 ProCurve Mobility Manager 1.1
ProCurve Network Security
254 ProCurve Network Access Controller 800
261 ProCurve Identity Driven Manager 2.2
265 ProCurve Network Immunity Manager 1.0
273 Indice per codice prodotto
Sono occorsi 55 anni perché l’automobile fosse utilizzata
dal 25% della popolazione — ma solo sette anni per Internet.
Grazie alla convergenza, alla globalizzazione ed alle tecnologie
completamente nuove, i cambiamenti nel 21° secolo avverranno
più rapidamente.
L’innovazione accelera il cambiamento. La competizione è
spietata e l’evoluzione è cruciale. Dal momento che la velocità
con cui avvengono i cambiamenti aumenta, come può la vostra
azienda diventare e restare competitiva? Con i prodotti e i servizi
ProCurve Networking by HP.
Il vostro IT è la chiave per il successo competitivo. La vostra rete deve essere una risorsa
strategica che consenta alla vostra azienda di offrire processi di business migliori, di adottare
nuove applicazioni e di gestire costi e complessità.
ProCurve ha una visione delle Adaptive Network che garantiscono alla vostra organizzazione:
• Maggiore produttività
• Minore complessità
• Sicurezza più robusta
Le ProCurve Adaptive Network sono:
• Adattabili agli utenti
• Adattabili alle applicazioni
• Adattabili alle esigenze dell’azienda
E si basano su un’infrastruttura di rete coesa e flessibile che è altamente sicura e disponibile.
Le soluzioni ProCurve Adaptive Network sono esattamente ciò di cui la vostra azienda
ha bisogno per cogliere le opportunità competitive che offrono i cambiamenti.
Adattabilità, per sopravvivere — e crescere — con ProCurve Networking by HP.
3
ProCurve realizza le Adaptive Network
4
Più sicurezza
Tecnologie di sicurezza
pervasive ed avanzate
Le soluzioni ProCurve Networking per la sicurezza rilevano
e proteggono proattivamente contro le minacce con tecnologie
di sicurezza pervasive ed avanzate basate su standard aperti.
Più efficienza
Minore complessità,
gestione più semplice
Le soluzioni ProCurve Networking incrementano l’efficienza
operativa grazie ad una minore complessità e ad una gestione
più semplice per un migliore utilizzo delle risorse di rete.
Più affidabilità
Elevata disponibilità supportata
da una garanzia a vita
ProCurve Networking crea reti altamente affidabili grazie a test
di qualità rigorosi e progettazione eccezionale.
Più scelta e flessibilità
Soluzioni basate su standard
del settore
La tradizione ProCurve di sviluppo ed utilizzo di standard del
settore si traduce in una scelta più ampia e maggiore flessibilità
della tecnologia e protezione degli investimenti. Con le soluzioni
ProCurve, le reti sono create per soddisfare le esigenze aziendali
senza i limiti imposti dalle offerte dei singoli costruttori.
Più valore
Tecnologia avanzata,
TCO ridotto
Le soluzioni ProCurve Networking garantiscono più valore dagli
investimenti di rete grazie a tecnologia avanzata, facilità d’uso,
ROI eccezionale e TCO ridotto — senza i costi e la complessità
delle offerte degli altri produttori.
Core switch ProCurve
– Core switch tradizionali
– Switch Interconnect Fabric
– Aggregatori
5
ProCurve Routing Switch serie 9300m offre nuove funzionalità
ad elevate prestazioni e protezione dell’investimento per le reti
di medie e grandi imprese. Fornendo throughput ad elevate
prestazioni dall’armadio di distribuzione al data center e quindi
alla periferia della WAN, l’architettura non-blocking della serie
ProCurve 9300m consente agli amministratori di rete di creare
progetti di reti scalabili ed altamente disponibili.
ProCurve Routing Switch
9315m (J4874A)
6
9308m (J4138A)
9304m (J4139A)
Caratteristiche e vantaggi
Connettività
• Maggiore densità di porte (solo moduli
Enhanced Performance): migliori funzionalità
del sistema e protezione generale
dell’investimento
• 10 Gigabit Ethernet (10-GbE): semplificazione
delle configurazioni dei data center e maggiore
throughput del backbone
Prestazioni
• Prestazioni fino a 345 milioni di pps: fornisce
le elevate prestazioni richieste dalle reti di grandi
dimensioni
• Jumbo frames: su moduli Gigabit/Enhanced
Performance e 10 Gigabit/ non Enhanced
Performance che consentono servizi di backup
e disaster recovery in remoto ad elevate
prestazioni
• Moduli di chassis hot-swap: possibilità di
sostituire i moduli a caldo senza interrompere
la rete
• Failover automatico di switch di routing:
fornisce ridondanza di hot standby utilizzando
VRRP (Virtual Router Redundancy Protocol)
o SRP (Standby Routing Protocol) basati su
standard del settore
• Gestione ridondante opzionale: garantisce
il failover automatico del modulo di gestione
attivo su quello in standby per una maggiore
disponibilità
Switching layer 2
• Snooping multicast IP e IGMP basato su dati:
supporto per modalità IGMP per il controllo
del traffico multicast negli ambienti non routed
• VLAN basate su policy: consentono di assegnare
VLAN in base a tag di porta, protocollo, sottorete
o IEEE 802.1Q
• ACL (access control list) wire-speed basate su
hardware: l’implementazione di ACL ricche
di funzionalità (registrazione selettiva di ACL,
scalabilità e compatibilità di sintassi) tra cui
maggiori funzionalità di modifica garantisce
elevati livelli di sicurezza e amministrazione
semplice senza alcuna riduzione delle
prestazioni di rete
Routing layer 3
• Memoria on-board e capacità flash migliorate
(solo moduli Enhanced Performance): per
scalabilità e funzionalità di gestione più robuste
Sicurezza
Flessibilità ed elevata disponibilità
• Port trunking: per throughput da switch a
switch e da switch a server e ridondanza a livello
di collegamento più elevati, con supporto per link
aggregation basato su standard (IEEE 802.3ad)
• Funzionalità Spanning Tree di prossima
generazione: STP single-instance, Per VLAN
Spanning Tree (PVST), Per VLAN Group STP
(PVGST), Rapid Spanning Tree Protocol
(IEEE 802.1w) e Multi-Instance Spanning Tree
(IEEE 802.1s) offrono disponibilità e scalabilità
più elevata per reti basate su Spanning Tree
• Routing IP multicast: supporto per modalità
DVMRP, PIM-dense, PIM-sparse e PIM snooping
negli ambienti routed per il controllo del traffico
multicast
• Routing IP/IPX/AppleTalk: routing IP e IPX
alla velocità del mezzo fisico utilizzato
• Sicurezza di accesso avanzata: protezione
contro attacchi DoS (denial-of-service); l’accesso
non autorizzato alla rete e relativo downtime
vengono evitati utilizzando Secure Shellv2,
Secure Sockets Layer (SSL), Secure Copy,
limitazione della velocità wire-speed e
autenticazione utente (con AAA, RADIUS
e TACACS+)
• Filtri ACL e MAC con IP dinamico: forniscono
un ulteriore livello di sicurezza mediante
configurazione dinamica delle porte IEEE 802.1X
basata sulle informazioni del profilo utente
inviate dal server di autenticazione
7
(continua)
• 1 anno, post-garanzia, intervento on site entro
4 ore, copertura 13 x 5 per hardware (H2739PE)
Quality of Service (QoS)
4 ore, copertura 24x7 per hardware (U2868PE)
• Prioritizzazione layer 4: fornisce QoS per le
applicazioni sensibili al ritardo del trasferimento
dei pacchetti (delay-sensitive)
4 ore, copertura 24x7 per hardware, assistenza
telefonica software 24x7 (UA424PE)
Gestibilità
• Installazione con configurazione minima,
costo basato sul sistema (U4829E)
• Console con funzionalità complete: fornisce
controllo completo dello switch con una comune
interfaccia della riga di comando (CLI)
• Interfaccia Web: consente di configurare lo
switch da qualunque browser Web sulla rete
Monitoraggio e diagnostica
• sFlow (RFC 3176) (solo moduli Enhanced
Performance): accounting e monitoraggio
del traffico wire-speed
• Aggiornamenti software: download gratuiti
dal Web
Garanzia leader del settore
• Un anno, con sostituzione anticipata entro il
giorno lavorativo successivo (disponibile nella
maggior parte dei paesi), disponibili estensioni.
Servizi
ProCurve Routing Switch 9315m e ProCurve
Routing Switch 9308m
• 3 anni, solo parti, sostituzione globale anticipata
entro il giorno successivo (UA121E)
• 3 anni, intervento on site entro 4 ore, copertura
13x5 per hardware (H2885E)
24x7 per hardware (H2886E)
24x7 per hardware, assistenza telefonica
software 24x7 (U2867E)
• 1 anno, post-garanzia, solo parti, sostituzione
globale anticipata entro il giorno successivo
(H7640PE)
8
• Installazione con configurazione fornita da HP,
ProCurve Routing Switch 9304m
• 3 anni, solo parti, sostituzione globale entro
il giorno successivo (UA120E)
• 3 anni, intervento on site entro 4 ore,
copertura 13x5 per hardware (H2887E)
copertura 24x7 per hardware, assistenza
telefonica software 24x7 (U2865E)
(H7639PE)
4 ore, copertura 13 x 5 per hardware (H2738PE)
Per i codici dei prodotti e le descrizioni dei livelli
di servizio visitate il sito Web all’indirizzo
www.procurve.eu/services.
Per ulteriori informazioni sui servizi e i tempi
di intervento nella vostra zona, contattate l’ufficio
vendite HP locale.
Specifiche
ProCurve Routing Switch 9315m (J4874A)
Accessori inclusi
2 alimentatori ridondanti ProCurve 9315m
(J4875A)
2 alimentatori ridondanti ProCurve 9304m/9308m
(J4147A)
1 alimentatore ridondante ProCurve
9304m/9308m (J4147A)
Porte
15 slot disponibili
Supporta un massimo di 672 porte
10/100 auto-sensing o 232 porte Gigabit o
28 porte 10-GbE
8 slot disponibili
14 porte 10-GbE
4 slot disponibili
6 porte 10-GbE
Peso (a pieno carico)
38,1 x 44,45 x 75,57 cm
(altezza 17U)
116,1 kg
38,1 x 44,45 x 52,71 cm
(altezza 12U)
53,1 kg
38,1 x 44,45 x 22,23 cm
(altezza 5U)
27,2 kg
Memoria e processore
Gestione EP (J4885A)
Dimensioni del buffer di pacchetto
Tipo e velocità del processore
Capacità RAM/ROM
Capacità Flash
4 MB per modulo
Motorola PowerPC a 466 MHz
512 MB per modulo
16 MB
4 MB per modulo
512 MB per modulo
16 MB
4 MB per modulo
512 MB per modulo
16 MB
Installazione
Install. in rack standard EIA da 19” per telecomunicazioni o in cabinet equipaggiato (minuteria accessoria inclusa); installazione solo su superficie orizzontale
Prestazioni
Latenza
Throughput
Capacità di routing/switching
Dimensioni tabella di routing
<7 μs (FIFO)
345 milioni pps (pacchetti da 64 byte)
480 Gbps
64,000 voci
<7 μs (FIFO)
256 Gbps
64,000 voci
<7 μs (FIFO)
128 Gbps
64,000 voci
Specifiche ambientali
Temperatura di funzionamento
Umidità relativa di funzionamento
Temperatura a riposo/stoccaggio
Umidità relativa a riposo/stoccaggio
Urti e vibrazioni
Da 0 °C a 40 °C
Da 5% a 90% a 40 °C, senza condensa
Da -25 °C a 70 °C
EN 60068 (IEC 60068)
Da 0 °C a 40 °C
Da -25 °C a 70 °C
EN 60068 (IEC 60068)
Da 0 °C a 40 °C
Da -25 °C a 70 °C
EN 60068 (IEC 60068)
Caratteristiche elettriche
Dissipazione di calore max
Tensione
Corrente
Consumo energetico
Frequenza
6.179 kJ/ora (5.857 BTU/ora)
100–120 V CA/200-240 V CA
17 A/8,5 A
1.715 W
50/60 Hz
2.991 kJ/ora (2.835 BTU/ora)
100–120 V CA/200-240 V CA
8 A/4 A
830 W
50/60 Hz
1.514 kJ/ora (1.435 BTU/ora)
100–120 V CA/200-240 V CA
8 A /4 A
420 W
50/60 Hz
Sicurezza
CSA 950; EN 60950/IEC 60950; UL 1950
CSA 950; EN 60950/IEC 60950; UL 1950
CSA 950; EN 60950/IEC 60950; UL 1950
Emissioni
FCC Classe A; VCCI Classe A; EN 55022/CISPR 22 Classe A
Caratteristiche fisiche
Dimensioni (P x L x A)
Immunità
ESD
Irradiata
EFT/Burst
Indotta
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-4; 1,0 kV (alimentazione),
0,5 kV (segnale)
IEC 61000-4-6; 3 V
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
0,5 kV (segnale)
IEC 61000-4-6; 3 V
Gestione
ProCurve Manager Plus; ProCurve Manager (incluso); IEEE 802.3 Ethernet MIB; Repeater MIB; Ethernet Interface MIB
Standard e protocolli
(applicabili a tutti i prodotti)
Protocolli generali
IEEE 802.1D MAC Bridges
IEEE 802.1p Priority
VLAN IEEE 802.1Q;
IEEE 802.3x Flow Control
RFC 1058 RIP v1
RFC 1723 RIP v2
RFC 2338 VRRP
Multicast IP
RFC 1075 DVMRP v3-07
RFC 3376 IGMPv3
MIB
RFC 1493 Bridge MIB
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3 V/m
0,5 kV (segnale)
IEC 61000-4-6; 3 V
OSPF
RFC 1583 OSPF v2
Sicurezza
Secure Sockets Layer (SSL)
SSHv1/SSHv2 Secure Shell
Gestione della rete
RFC 2819 Quattro gruppi di RMON: 1 (statistiche),
2 (cronologia), 3 (allarmi) e 9 (eventi)
SNMPv1/v2c/v3
9
Moduli e alimentatori ridondanti
Modulo di gestione ridondante Mini-GBIC ProCurve
9300 EP a 8 porte (J4885A)
Porte
8 slot disponibili mini-GBIC (SFP)
1 porta per console RS-232C DB-9
Duplex: full
Dimensioni (P x L x A): 40,64 x 31,75 x 2,54 cm
Peso: 1,96 kg
Note
Questo modulo non può essere installato nello stesso chassis con moduli
non EP. Sono richiesti due moduli per la configurazione ridondante.
Modulo 10 GbE ProCurve 9300 a 2 porte (J8174A)
Porte
2 slot disponibili per transceiver XENPAK a 10 GbE
Duplex: full
Peso: 2,34 kg
Note
EP o non EP.
Questo modulo richiede la versione 07.6.04 o successiva del software.
Modulo Mini-GBIC ProCurve 9300 EP a 16 porte
(J4894A)
Modulo 100/1000-T ProCurve 9300 EP a 16 porte
(J4895A)
Porte
Duplex: full
Porte
16 porte RJ-45 auto-sensing 100/1000 (IEEE 802.3u Type 100Base-TX;
IEEE 802.3ab Type 1000Base-T)
Tipo di supporti: IEEE Auto-MDIX
Duplex: 100Base-TX: half o full; 1000Base-T: solo full
Peso: 1,94 kg
Note
non EP.
Peso: 1,94 kg
Cablaggio
Tipo:
• 100Base-TX: cavi di categoria 5 (o superiore) non schermati UTP o
schermati STP con impedenza di 100 Ω, conformi a IEEE 802.3u
100Base-TX
• 1000Base-T: cavi di categoria 5 (5E o superiore consigliata) a 4 coppie
bilanciate non schermati UTP o schermati STP con impedenza di 100 Ω,
conformi a IEEE 802.3ab 100Base-T
Note
non EP.
I servizi per gli accessori sono coperti dalla garanzia del prodotto nel quale sono installati.
10
Modulo Telco (RJ-21) 10/100-TX ProCurve 9300 EP
a 48 porte (J4889B)
Modulo RJ-45 10/100-TX ProCurve 9300 EP
a 48 porte (J4881B)
Porte
48 porte RJ-45 auto-sensing 10/100 (IEEE 802.3 Type 10Base-T;
IEEE 802.3u Type 100Base-TX)
Tipo di supporti: ProCurve Auto-MDIX
Duplex: full
Peso: 2,34 kg
Cablaggio
Tipo:
• 10Base-T: cavi di categoria 3 (o superiore) non schermati UTP
o schermati STP con impedenza di 100 Ω, conformi alle specifiche
IEEE 802.3 Type 10Base-T
• 100Base-TX: cavi di categoria 5 (o superiore) non schermati UTP
o schermati STP con impedenza di 100 Ω, conformi a IEEE 802.3u
100Base-TX
Note
non EP. Richiede la versione 07.8.00 o successiva del software.
Questo modulo occupa due slot dello chassis.
Questo modulo supporta solo la modalità full duplex.
Porte
Duplex: full
Peso: 2,09 kg
Cablaggio
Tipo:
• 10Base-T: cavi di categoria 3 (o superiore) non schermati UTP
o schermati STP con impedenza di 100 Ω, conformi alle specifiche
• 100Base-TX: cavi di categoria 5 (o superiore) non schermati UTP
o schermati STP con impedenza di 100 Ω, conformi a IEEE 802.3u
100Base-TX
Note
non EP. Richiede la versione 07.8.00 o successiva del software.
Modulo 100Base-FX ProCurve 9300 EP a 24 porte
(J8178A)
Porte
24 porte MTRJ 100Base-FX (IEEE 802.3u Type 100Base-FX)
Duplex: half o full
Peso: 1,35 kg
Cablaggio
Tipo:
• fibra ottica multimodale graded-index a basso contenuto di metallo di
diametro 62,5/125 μm o 50/125 μm (core/cladding), conforme
rispettivamente a ITU-T G.651 e ISO/IEC 793-2 Type A1b o A1a
Distanza massima: 2 km
Note
non EP.
11
Alimentatore ridondante ProCurve 9304m/9308m
(J4147A), non illustrato
Alimentatore ridondante ProCurve 9315m (J4875A),
non illustrato
Peso: 3,67 kg
Peso: 6,53 kg
Tensione: 100–120 V CA/200-240 V CA
Corrente: 8,0 A/4,0 A
Frequenza: 50/60 Hz
Corrente: 16 A
Frequenza: 50/60 Hz
Note
Per informazioni aggiuntive sulle specifiche dell’alimentatore ridondante,
consultare la scheda tecnica del prodotto nel quale l’alimentatore è
installato. Questo alimentatore ridondante è supportato solo nei
seguenti chassis:
• J4138A ProCurve Routing Switch 9308m
• J4139A ProCurve Routing Switch 9304m
Lo switch 9304m include un alimentatore; supporta un massimo di 2.
Lo switch 9308m include due alimentatori; supporta un massimo di 4.
• L’aggiunta di un alimentatore (per un totale di 3) fornisce ridondanza
N+1.
• L’aggiunta di due alimentatori (per un totale di 4) consente l’uso di
2 griglie di alimentazione separate.
Note
installato. Questo alimentatore ridondante è supportato solo nel
prodotto J4874A ProCurve Routing Switch 9315m.
Lo switch 9315m include 2 alimentatori e supporta un massimo di 4.
• L’aggiunta di un alimentatore (per un totale di 3) fornisce ridondanza
N+1.
• L’aggiunta di due alimentatori (per un totale di 4) consente l’uso di
2 griglie di alimentazione separate.
Accessori supplementari
ProCurve 10-GbE XENPAK LR Optic (J8173A)
ProCurve 10-GbE XENPAK ER Optic (J8176A)
ProCurve 10-GbE XENPAK SR Optic (J8175A)
Mini-GBIC Gigabit-SX-LC ProCurve (J4858C)
Mini-GBIC Gigabit-LX-LC ProCurve (J4859C)
Mini-GBIC Gigabit-LH-LC ProCurve (J4860C)
Mini-GBIC Gigabit 1000Base-T ProCurve
(J8177B)
12
NUOVO
Lo switch ProCurve 8212zl è una piattaforma switch chassis ad elevate
prestazioni con funzioni di ridondanza e continuità del servizio, che consente
la realizzazione di soluzioni di “adaptive network core-to-edge” integrate ed offre
il primo core switch con garanzia a vita del mercato. Inoltre l’8212zl possiede
caratteristiche di elevata ridondanza di piattaforma e software per garantire
la continuità del sistema e migliorare la produttività di rete. Grazie ad una
gamma completa di opzioni di connettività, funzionalità di networking complete,
strumenti software avanzati di sicurezza, infrastruttura core-to-edge unificata
ed integrata e strumenti software di gestione, lo switch 8212zl riduce
la complessità ed offre un Costo di Ammortamento molto ridotto.
Lo switch ProCurve 8212zl è ideale per i clienti che desiderano soddisfare
in modo economico i rigorosi requisiti di disponibilità del servizio degli attuali
ambienti di rete convergenti senza sacrificarne le prestazioni oppure
la flessibilità.
NUOVO
Switch ProCurve 8212zl (J8715A illustrato con moduli opzionali)
13
Gestione dell’apparato
• Monitoraggio remoto intelligente: mirroring
di traffico in entrata/uscita selezionato in base
ad ACL da una porta switch o VLAN ad una
porta switch locale o remota 8200zl/6200yl/
5400zl/3500yl sulla rete
• RMON, XRMON e sFlow v5: funzionalità
avanzate di monitoraggio e reporting per
statistiche, cronologia, allarmi ed eventi
• Link Layer Discovery Protocol (LLDP)
IEEE 802.1AB: protocollo di rilevamento
automatico dei dispositivi, per la mappatura
facilitata da parte delle applicazioni di gestione
della rete
• Autorizzazione dei comandi: utilizzo di
RADIUS per collegare un elenco personalizzato
di comandi CLI al login individuale di un
amministratore di rete; inoltre fornisce audit
trail
• Semplifica il nome delle porte: assegnazione
di nomi descrittivi alle porte
• Dual flash image: file del sistema operativo
primario e secondario indipendenti per il
backup durante gli aggiornamenti oppure
ottimizzazione della configurazione degli
switch
• File di configurazione multipli: possibilità
di salvare file di configurazione multipli
come immagine flash
• Supporto USB:
– Copia di file: consente agli utenti di copiare
i file di switch da/a un dispositivo USB
• Uni-Directional Link Detection (UDLD):
monitoraggio del collegamento tra due switch
e blocco delle porte di entrambe le estremità
del collegamento se questo subisce un guasto
in qualunque punto tra i due dispositivi
• Funzionalità Core-to-Edge integrate ed
unificate: implementazione di funzionalità
comuni alla linea ProCurve per una più rapida
realizzazione della soluzione
14
• Strumenti software di gestione del
dispositivo/della rete Core-to-Edge ProCurve:
strumenti software a livello di dispositivi
comuni alla linea ProCurve (CLI, GUI Web,
menu) e profonda integrazione nelle
implementazioni di gestione della rete
ProCurve Manager Plus (PCM+)/
Identity Driven Manager (IDM)
Connettività
• IEEE 802.3af Power over Ethernet: fino a
15,4 W per porta per dispositivi ad
alimentazione PoE conformi a IEEE 802.3af
quali telefoni IP, wireless access point
e telecamere di sicurezza
• Supporto PoE pre-standard: rilevamento
e alimentazione di dispositivi precedenti allo
standard PoE; l’elenco dei dispositivi gestiti
è consultabile nella sezione “Domande
frequenti sui prodotti” disponibile sul sito
www.procurve.eu
• Jumbo frames: supporto di pacchetti Jumbo
su porte Gigabit e 10 Gigabit, che consentono
servizi di backup e disaster recovery in remoto
ad elevate prestazioni
• ProCurve/IEEE Auto-MDIX: adeguamento
automatico per cavi diritti o crossover su tutte
le porte 10/100/1000
• Predisposizione IPv6: l’hardware dello switch
è in grado di supportare host, routing e filtro
IPv6 con ProVision ASIC, ma il funzionamento
e l’implementazione IPv6 saranno disponibili
solo quando verrà effettuato un
aggiornamento software in un secondo
momento
• Connettività di porta ad elevata densità:
12 slot per moduli di interfaccia, fino a 288
porte wire-speed 10/100/1000 PoE/48 porte
10-GbE per sistema
• Accessori Core-to-Edge ProCurve: l’interfaccia
e i moduli di servizio comuni alla linea
ProCurve Intelligent Edge, i dispositivi ottici
Gigabit/transceiver 10-GbE e gli alimentatori
consentono di risparmiare con semplicità
Prestazioni
• Architettura ad elevata velocità/capacità:
il crossbar switching fabric da 692 Gbps
consente switching intra e inter-module con
428 mpps di throughput su ASIC ProVision
realizzato appositamente
• Configurazioni di coda selezionabili:
incremento delle prestazioni con la selezione
del numero di code e buffer di memoria
associato che soddisfa al meglio le esigenze
delle applicazioni di rete
• Design di sistema scalabile: l’architettura
del backplane chassis offre capacità integrate
ad alte prestazioni prestazioni per poter meglio
gestire la connettività ad alta densità e ad alta
velocità di prossima generazione
• Comprovata architettura ASIC e di sistema:
l’architettura ProCurve ProVision ASIC e di
piattaforma, derivata dalle rinomate linee
di switch ProCurve 5400zl/3500yl/6200yl,
minimizza i rischi tecnologici e assicura
supporto affidabile e flessibilità
• Componenti della linea ProCurve zl: utilizza
moduli di interfaccia, dispositivi ottici e
alimentatori della serie Intelligent Edge Switch,
essi sono approvati dal mercato per
minimizzare il rischio di guasto e migliorare
le prestazioni globali dell’apparato
• Virtual Router Redundancy Protocol: il VRRP
consente il backup dinamico per gruppi di due
chassis 8212zl con funzioni di Switching Layer 3
per ottenere ambienti routed ad elevata
disponibilità del servizio (Business Continuity)
• IEEE 802.1s Multiple Spanning Tree Protocol:
elevata disponibilità dei collegamenti per gli
ambienti VLAN multipli grazie a spanning
tree multipli; include i protocolli IEEE Spanning
Tree 802.1D e Rapid Spanning Tree IEEE 802.1w
• Link Aggregation Control Protocol (LACP)
IEEE 802.3ad e trunking ProCurve: supporto
fino a 36 linee cablate in trunk, ciascuno con
8 collegamenti (porte) per trunk; supporto
per trunking tra moduli
• Moduli hot-swap: moduli di interfaccia,
gestione e fabric, dispositivi ottici mini-GBIC
e alimentatori possono essere rimossi, sostituiti
o aggiunti al sistema senza interrompere le
operazioni di switching in corso
• Design di alimentazione ridondante e
scalabile: aggiunta ed implementazione
di alimentatori ridondanti per ampliare la
capacità di alimentazione e fornire ridondanza
per garantire la produttività della rete
• Switch fabric ridondante: due moduli fabric ad
elevate prestazioni con condivisione del carico.
Offrono maggiore disponibilità e continuità
del sistema. In grado di garantire la completa
ridondanza del sistema
• Gestione switch ridondante: due moduli di
gestione forniscono funzionamento attivo/in
standby per migliorare la disponibilità del
sistema
• Raffreddamento ridondante hot-swap:
il design ridondante delle ventole e il supporto
hot-swap garantiscono la continuità del
funzionamento in caso di guasto di una singola
ventola
• Completa struttura passiva: il backplane
di chassis passivo (nessun componente attivo
per l’inoltro del traffico) garantisce l’affidabilità
del sistema e riduce l’impatto dei guasti dei
componenti
Switching layer 2
• ProCurve switch meshing: bilanciamento
dinamico del traffico dati tra i vari
collegamenti attivi ridondanti per aumentare
la larghezza di banda aggregata disponibile
• Supporto e tagging VLAN: supporto
simultaneo per standard IEEE 802.1Q
e 2048 VLAN
15
(continua)
• VLAN basate su protocollo IEEE 802.1v:
isolamento automatico di determinati
protocolli non IPv4 nelle rispettive VLAN
• Group VLAN Registration Protocol (GVRP):
consente il rilevamento automatico
e l’assegnazione dinamica delle VLAN
Servizi layer 3
• Funzione UDP helper: i broadcast UDP possono
essere diretti attraverso interfacce router verso
specifici indirizzi IP unicast o subnet broadcast
e impedire lo spoofing dei servizi UDP quali
DHCP
• Indirizzo di interfaccia loopback: definizione
di un indirizzo in RIP e OSPF sempre
raggiungibile, con conseguente miglioramento
della capacità di diagnostica
Routing layer 3
• Routing IP layer 3:
– Routing IP statico: routing di base
– RIP: routing RIPv1 e RIPv2 alla velocità del
mezzo fisico utilizzato non-blocking
– OSPF: include il protocollo ECMP per fornire
ridondanza dinamica di collegamento con
larghezza di banda scalabile e NSSA
Sicurezza
• Protezione della CPU dello switch: protezione
automatica contro il traffico di rete pericoloso
e i tentativi di arresto dello switch
• Virus throttle: rileva schemi di traffico tipici
dell’attività di alcuni virus (WORM) arginando
oppure impedendo completamente al virus
di diffondersi nelle VLAN routed oppure in
interfacce bridged, senza la necessità di
dispositivi esterni
16
• Throttling ICMP: impedisce attacchi denial-ofservice (DoS) ICMP, consentendo alle porte dello
switch di bloccare automaticamente la
propagazione non controllata del traffico ICMP
• Metodi di autenticazione di utenti multipli:
– IEEE 802.1X: metodo basato su standard
per l’autenticazione degli utenti utilizzando
il supplicant IEEE 802.1X sul client in
combinazione con un server RADIUS
– Autenticazione basata su Web: come per
l’autenticazione IEEE 802.1X, l’autenticazione
Web fornisce un ambiente basato su browser
per l’autenticazione di client che non
supportano il supplicant IEEE 802.1X
– Autenticazione basata su MAC: il client
è autenticato con il server RADIUS in base
al proprio indirizzo MAC
• Flessibilità di autenticazione:
– Utenti IEEE 802.1X multipli per porta:
autenticazione di utenti IEEE 802.1X multipli
per porta; impedisce l’intrusione da parte di
un utente nell’autenticazione IEEE 802.1X di
un altro utente
– Schemi di autenticazione contemporanea
IEEE 802.1X e Web o MAC per porta: la porta
dello switch accetta autenticazioni
IEEE 802.1X e Web o MAC
• Access control list (ACL): filtro basato sul
campo IP, su indirizzo IP/sottorete di
sorgente/destinazione, su sorgente/
destinazione del port number TCP/UDP
per VLAN o per porta
• ACL basata su identità: implementazione
di policy per la sicurezza dell’accesso altamente
selettive e flessibili specifiche per ciascun
utente di rete autenticato
• Protezione DHCP: blocco di pacchetti DHCP
da server DHCP non autorizzati, impedendo
attacchi DoS (denial-of-service)
• Protezione BPDU delle porte: blocco dei
pacchetti Bridge Protocol Data Units (BPDU) sulle
porte che non lo richiedono, impedendo attacchi
di questo tipo
• Lockdown dell’IP dinamico: collaborazione
con la protezione DHCP per bloccare il traffico
proveniente da host non autorizzati, impedendo
lo spoofing della sorgente IP
• Protezione dinamica ARP: blocco dei broadcast
ARP provenienti da host non autorizzati,
impedendo l’intercettazione o il furto dei dati
di rete
• Rilevamento di attacchi dannosi: monitoraggio
di 10 tipi di traffico di rete ed invio di avvisi
quando viene rilevata un’anomalia che può
essere potenzialmente causata da attacchi
dannosi
• Sicurezza delle porte: l’accesso è consentito solo
a indirizzi MAC specificati dall’amministratore
• Lockout dell’indirizzo MAC: prevenzione del
collegamento alla rete di determinati indirizzi
MAC configurati
• Filtro per porte sorgente: consente solo alle
porte specificate di comunicare tra di loro
• TACACS+: facile gestione della sicurezza degli
switch utilizzando un server di autenticazione
delle password
• Secure Shell (SSHv2): crittografia di tutti i dati
trasmessi per accesso sicuro CLI (command line
interface) in remoto su reti IP
• Secure Sockets Layer (SSL): crittografia di tutto il
traffico HTTP per un accesso sicuro all’interfaccia
di gestione basata su browser nello switch
• FTP sicuro: trasferimento sicuro dei file da/allo
switch; protezione da download indesiderati
dei file o da copia non autorizzata del file di
configurazione dello switch
• Sicurezza dell’accesso alla gestione degli
switch: può richiedere autenticazione RADIUS
o TACACS+ per l’accesso alla CLI degli switch
• Banner di sicurezza: visualizza la policy di
sicurezza personalizzata quando gli utenti
effettuano l’accesso allo switch
Convergenza
• Routing IP multicast: include modalità
PIM-sparse e PIM-dense per effettuare
il routing di traffico IP multicast
• Snooping multicast IP (IGMP basato su dati):
previene automaticamente il flooding di
traffico IP multicast
• LLDP-MED (Media Endpoint Discovery):
estensione standard di LLDP che archivia valori
per parametri quali QoS e VLAN per
configurare automaticamente dispositivi
di rete quali telefoni IP
• Prioritizzazione layer 4: prioritizzazione basata
sul port number TCP/UDP
• Prioritizzazione del traffico: classificazione
in tempo reale del traffico in 8 livelli di priorità
mappati in 8 code
• Modellazione della larghezza di banda:
– Rate limiting: larghezza di banda massima
di ingresso/uscita applicata per porta
– Minimo garantito: larghezza di banda
minima di uscita garantita per porta,
per coda
• Class of Service (CoS): impostazione del tag
di priorità IEEE 802.1p basato su indirizzo IP,
IP Type of Service (ToS), protocollo L3, port
number TCP/UDP, porta sorgente e DiffServ
• Accesso sicuro al monitor software di gestione:
tutti i metodi di accesso—CLI, GUI o MIB—sono
crittografati in modo sicuro mediante SSHv2,
SSL e/o SNMPv3
17
(continua)
Flessibilità
• Modulo ProCurve Wireless Edge Services zl:
offre servizi wireless avanzati e sicuri con
gestione semplificata e funzionamento cablato
e wireless unificato in tutta la rete
• Set di funzioni completo: soluzioni Gigabit
PoE per edge VoIP, 10-GbE scalabili per
implementazioni a livello di distribuzione di
classe enterprise, gestione wireless avanzata
per soluzioni complete di mobility e
funzionalità critiche dove necessitano
funzionalità di ridondanza ad alte prestazioni
per implementazioni di base di fascia media
• Design ASIC programmabile: aggiunta di
nuove funzionalità QoS e di sicurezza senza
costosi aggiornamenti hardware
• Garanzia a vita: finché l’utente dispone del
prodotto, sostituzione anticipata entro il giorno
lavorativo successivo alla chiamata (disponibile
nella maggior parte dei Paesi)
18
Servizi
13x5 per hardware (UF807)
• Intervento on site entro 4 ore, copertura 24x7
per hardware (UF808)
software 24x7 (UF809)
• Assistenza telefonica software 24x7.
aggiornamenti software (UF810)
Per ulteriori informazioni sui servizi e i tempi di
intervento nella vostra zona, contattate l’ufficio
vendite HP locale.
Specifiche
Switch ProCurve 8212zl (J8715A)
Accessori inclusi
1 modulo di gestione ridondante per Switch ProCurve 8200zl (J9092A)
2 moduli fabric per Switch ProCurve 8200zl (J9093A)
1 modulo di supporto del sistema per Switch ProCurve 8200zl (J9095A)
1 supporto per ventola per Switch ProCurve 8212zl (J9094A)
Moduli di interfaccia/Servizi, alimentatori e modulo di gestione ridondante da ordinare separatamente
Porte
12 slot disponibili
Porta per console RS-232C mediante connettore RJ-45
Supporta un massimo di 288 porte 100/1000/1000 auto-sensing con PoE oppure 48 porte 10-GbE o 288 mini-GBIC, o una combinazione
Alimentatori
4 slot disponibili per alimentatore, richiesti almeno 2 (da ordinare separatamente)
Peso
47,49 x 44,45 x 39,62 cm (altezza 9U)
22,88 kg
Modulo gigabit
Modulo 10G
Modulo di gestione
ARM9 a 200 MHz; dimensioni del buffer di pacchetto: 144 MB QDR di SDRAM
ARM9 a 200 MHz; dimensioni del buffer di pacchetto: 36 MB QDR di SDRAM
Freescale PowerPC 8540 a 666 MHz, 4 MB di flash, 128 MB di compact flash, 256 MB di SDRAM DDR
Installazione
Installazione in rack standard EIA da 19” per telecomunicazioni o in cabinet equipaggiato (minuteria accessoria inclusa); installazione solo su
superficie orizzontale. Disponibile guida per cabinet a 4 posti opzionale (vedere la guida agli ordini per lo Switch 8212zl).
Prestazioni
1000 Mb
10 Gbps
Throughput
Velocità switch fabric
<3,7 μs (pacchetti da 64 byte FIFO)
Fino a 428 milioni pps
576 Gbps
692 Gbps
10.000 voci
Altitudine
Acustica
Da 0 °C a 40 °C
Da –40 °C a 70 °C
Fino a 3100 m
Potenza: 64,0 dB; ISO 7779a, ISO 9296
Descrizione
Dissipazione di calore max.
Tensione
Frequenza
Note
Lo chassis viene fornito senza alimentatori. Quattro slot disponibili per alimentatori; disponibili due alimentatori diversi. Per informazioni aggiuntive
sulle specifiche consultare l’elenco degli alimentatori.
5.170 kJ/ora (4.900 BTU/ora) (max non PoE), 7.807 kJ/ora (7.400 BTU/ora) (max PoE)
100–127 V CA/200-240 V CA
50/60 Hz
Gli alimentatori devono essere ordinati separatamente. Sono richiesti due alimentatori J8712A o J8713A per alimentare il sistema di base J8715A.
Sicurezza
CSA 22.2 No. 60950; UL 60950; IEC 60825; IEC 60950; EN 60950
Emissioni
FCC Classe A; VCCI Classe A; EN 55022/CISPR 22 Classe A; FCC parte 15 Classe A; ICE-003, Direttive canadesi sull’interfaccia radio; EN 55024;
IEC 61000:4-2, 4-3, 4-4, 4-5, 4-6, 4-8, 4-11
Immunità
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Frequenza campo magnetico
Tensione
Armoniche
Sfarfallio
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-4; 1,0 kV (alimentazione), 0,5 kV (segnale)
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
IEC 61000-4-11; riduzione >95%, mezzo periodo, riduzione 30%, 25 periodi
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
Gestione
ProCurve Manager Plus; ProCurve Manager (incluso); interfaccia a riga di comando; browser Web; menu di configurazione; gestione fuori banda
(seriale RS-232C)
Note
Se con questo prodotto vengono utilizzati mini-GBIC, controllare che si tratti di mini-GBIC con revisione “B” o successiva (il codice prodotto termina con
la lettera “B” o successiva, ad esempio J4858B, J4859C).
19
Specifiche
(continua)
Switch ProCurve 8212zl (J8715A)
Gestione dei dispositivi
RFC 1591 DNS (client)
Gestione HTML e telnet
Protocolli generali
VLAN IEEE 802.1Q
IEEE 802.1s Multiple Spanning Trees
IEEE 802.1w Rapid Reconfiguration of Spanning
Tree
IEEE 802.3ad Link Aggregation Control Protocol
(LACP)
IEEE 802.3af Power over Ethernet
RFC 768 UDP
RFC 783 TFTP Protocol (revisione 2)
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 TELNET
RFC 951 BOOTP
RFC 1058 RIP v1
RFC 1519 CIDR
RFC 1542 BOOTP Extensions
RFC 2030 Simple Network Time Protocol
(SNTP) v4
RFC 2131 DHCP
RFC 2453 RIPv2
RFC 3046 DHCP Relay Agent Information
Option
RFC 3768 VRRP
UDLD (Uni-directional Link Detection)
20
Multicast IP
RFC 2362 PIM Sparse Mode
RFC 3376 IGMPv3 (l’host si unisce soltanto)
RFC 3973 PIM Dense Mode
MIB
RFC 1213 MIB II
RFC 1493 Bridge MIB
RFC 1724 RIPv2 MIB
RFC 1850 OSPF v2 MIB
RFC 2021 RMONv2 MIB
RFC 2096 IP Forwarding Table MIB
RFC 2613 SMON MIB
RFC 2618 RADIUS Client MIB
RFC 2620 RADIUS Accounting MIB
RFC 2665 Ethernet-Like-MIB
RFC 2668 802.3 MAU MIB
RFC 2674 802.1p e IEEE 802.1Q Bridge MIB
RFC 2737 Entity MIB (Versione 2)
RFC 2787 VRRP MIB
RFC 2863 The Interfaces Group MIB
RFC 2925 Ping MIB
Gestione della rete
Link Layer Discovery Protocol (LLDP)
IEEE 802.1AB
RFC 2819 Quattro gruppi di RMON:
1 (statistiche), 2 (cronologia), 3 (allarmi)
e 9 (eventi)
RFC 3176 sFlow
ANSI/TIA-1057 LLDP Media Endpoint Discovery
(LLDP-MED)
SNMPv1/v2c/v3
XRMON
OSPF
RFC 2328 OSPFv2
RFC 3101 OSPF NSSA
QoS/Cos
RFC 2474 DiffServ Precedence, incluse
8 code/porta
RFC 2597 DiffServ Assured Forwarding (AF)
RFC 2598 DiffServ Expedited Forwarding (EF)
Sicurezza
IEEE 802.1X Port Based Network Access
Control
RFC 1492 TACACS+
RFC 2138 RADIUS Authentication
RFC 2866 RADIUS Accounting
SSHv2 Secure Shell
Accessori per Switch ProCurve 8212zl
Moduli zl
NUOVO
Modulo di gestione per switch ProCurve 8200zl
(J9092A)
Modulo per l’utilizzo con lo chassis Switch 8212zl. Con la porta seriale
per console RJ-45 permette l’accesso alla gestione fuori banda. Ordinate
il modulo per l’implementazione della ridondanza di sistema (il sistema di
base J8715A viene fornito con un solo modulo) o per avere a disposizione
parti di ricambio on site.
Peso: 0,54 kg
Temperatura a riposo: da –40 °C a 70 °C
Umidità a riposo: da 15% a 95%, senza condensa
NUOVO
Modulo di supporto del sistema per switch
ProCurve 8200zl (J9095A)
Modulo di supporto del sistema per Switch ProCurve 8212zl. Ordinato dai
clienti solo per avere a disposizione parti di ricambio on site (la
configurazione di base J8715A del modello 8212zl include i moduli fabric
richiesti).
Peso: 0,45 kg
NUOVO
Modulo fabric per switch ProCurve 8200zl
(J9093A)
Modulo fabric per Switch 8212zl. Ordinato dai clienti solo per avere a
disposizione parti di ricambio on site (la configurazione di base J8715A
include i moduli fabric richiesti).
Peso: 0,75 kg
NUOVO
(J9051A)
Operando congiuntamente alle ProCurve radio port, il modulo ProCurve
Wireless Edge Services xl consente la gestione centralizzata della LAN
wireless e di servizi wireless avanzati, permettendo di ottenere una rete
altamente sicura ed affidabile, studiata appositamente per gli switch della
famiglia ProCurve zl.
Peso: 0,93 kg
21
Moduli zl (continua)
NUOVO
Modulo ProCurve Redundant Wireless Edge
Services zl (J9052A)
Il modulo ProCurve Redundant Wireless Edge Services zl è in grado di
sostenere automaticamente le ProCurve radio port se il modulo ProCurve
Wireless Edge Services zl principale non è disponibile o subisce un
guasto.
Peso: 0,93 kg
Modulo PoE 10/100/1000 a 24 porte per switch
ProCurve zl (J8702A)
Modulo PoE 10/100/1000 a 24 porte per switch serie zl
Porte
24 porte RJ-45 auto-sensing 10/100/1000 (IEEE 802.3 Type 10Base-T;
IEEE 802.3u Type 100Base-TX; IEEE 802.3ab Type 1000Base-T)
Tipo di supporti: IEEE Auto-MDI/MDIX
Duplex: 10Base-T/100Base-TX: half o full; 1000Base-T: solo full
Peso: 0,98 kg
Cablaggio
Tipo:
Modulo 10/100/1000 a 20 porte + modulo mini-GBIC
a 4 porte per switch ProCurve zl (J8705A)
Modulo mini-GBIC a 24 porte per switch ProCurve zl
(J8706A)
Modulo PoE 10/100/1000 a 20 porte + modulo mini-GBIC a 4 porte per
switch serie zl
Modulo mini-GBIC a 24 porte per switch serie zl
Porte
Peso: 1 kg
Note
Se con questo prodotto vengono utilizzati mini-GBIC, controllare che si
tratti di mini-GBIC con revisione “B” o successiva (il codice prodotto
termina con la lettera “B” o successiva, ad esempio J4858B, J4859C).
Se installato in uno chassis zl, il modulo J8705A limita l’intervallo della
temperatura di funzionamento dello chassis da 0 °C a 40 °C.
Porte
Peso: 0,91 kg
Note
22
Modulo 10 GbE X2 a 4 porte per switch ProCurve zl
(J8707A)
Modulo 10 GbE CX4 a 4 porte per switch ProCurve zl
(J8708A)
Modulo 10 GbE X2 a 4 porte per switch serie zl
Modulo 10 GbE CX4 a 4 porte per switch serie zl
Porte
4 slot disponibili per transceiver a 10 GbE X2
Porte
4 porte CX4 10-GbE (IEEE 802.3ak Type 10Gbase-CX4)
Duplex: solo full
Peso: 0,79 kg
Temperatura a riposo/stoccaggio: da 0 °C a 40 °C
Note
Peso: 0,79 kg
Temperatura di funzionamento: da 0 °C a 55 °C
Cablaggio
Distanza massima:
15 m utilizzando un cavo CX4
300 m utilizzando media converter ottici e cavi in fibra ottica multimodale
Note
Utilizzare cavi CX4 10 GbE (0,5–15 m) o ProCurve 10 GbE CX4 Media
Converter (J8439A).
Non vengono forniti cavi CX4 con questo modulo.
23
Alimentatori
Alimentatore ridondante da 875W per switch
Alimentatore standard da 875 W per switch serie zl. Fornisce
273 W per alimentazione PoE e 600 W per alimentazione switch.
Alimentatore ad elevata potenza da 1500 W per switch serie zl. Fornisce
900 W per alimentazione PoE e 600 W per alimentazione switch.
Solo 220 V.
Peso: 3,2 kg
Umidità relativa di funzionamento: da 15% a 95%, senza condensa
Temperatura a riposo/stoccaggio: da –40 °C a 70 °C
Umidità relativa a riposo/stoccaggio: da 15% a 95%, senza condensa
Altitudine: fino a 3000 m
Corrente: 12 A/5,7 A
Consumo energetico: 1050 W
Frequenza: 50/60 Hz
Note
L’alimentatore J8712A fornisce 600 W di alimentazione chassis e 273 W
di alimentazione PoE.
Un alimentatore J8712A può alimentare lo chassis J8697A.
Sono richiesti due alimentatori J8712A per alimentare lo chassis J8698A.
Per maggiori informazioni sulla gamma di alimentatori per l’erogazione
elettrica su soluzioni PoE consultare la guida agli ordini.
Se utilizzato nel power shelf J8714A, si applicano le seguenti specifiche
(a pieno carico):
• Dissipazione del calore: 263 kJ/ora (250 BTU/ora) a 110 V, 222
kJ/ora (210 BTU/ora) a 220 V
• Corrente massima: 3,2 A a 110 V, 1,7 A a 220 V
Peso: 3,4 kg
Tensione: 200–240 V CA
Corrente: 10 A
Frequenza: 50/60 Hz
Note
Solo 220 V. L’installazione di J8713A riduce la specifica dello chassis
relativa all’altitudine a 3677 m.
Per maggiori informazioni sulla gamma di alimentatori per l’erogazione
elettrica su suluzioni PoE consultare la guida agli ordini.
Le unità vendute negli Stati Uniti includono un cavo di alimentazione NEMA
L6-20P con twist lock. Sono disponibili cavi non bloccanti NEMA 6-20P
come opzione — per ulteriori informazioni consultare la guida agli ordini.
(a pieno carico):
• Dissipazione del calore: 475 kJ/ora (450 BTU/ora) a 220 V
• Corrente massima: 5,1 A @ 220 V
24
Alimentatore ridondante per switch ProCurve zl
(J8714A)
Chassis installabile in rack con due slot per consentire agli alimentatori
per Switch zl di fornire alimentazione elettrica PoE aggiuntiva ad uno
switch zl oltre a quanto può essere fornito dai soli alimentatori interni
dello switch
(altezza 3U)
Peso: 4,2 kg (alimentatori non installati)
Installazione
3U installabile in rack, sulla parte anteriore o posteriore. Due unità Power
Shelf possono essere installate fronte a fronte in un rack a 4 posti,
occupando solo 3U in totale e risparmiando lo spazio in rack.
Chassis/Supporto per ventola per switch
ProCurve 8212zl (J9091A)
Supporto per ventola per switch ProCurve
8212zl (J9094A)
ProCurve 10 GbE X2-SC SR Optic (J8436A)
ProCurve 10 GbE X2-SC LR Optic (J8437A)
ProCurve 10 GbE X2-SC ER Optic (J8438A)
Media Converter ProCurve 10-GbE CX4 (J8439A)
Umidità relativa di funzionamento: Da 15% a 95% a 40 °C,
senza condensa
Umidità relativa a riposo/stoccaggio: 40 °C (da 15% a 95%),
senza condensa
Potenza acustica: 52,9 dB
Pressione acustica: 42,9 dB
Transceiver ProCurve 10 GbE X2-CX4 (J8440B)
Descrizione: Consumo energetico e dissipazione del calore per il power
shelf dipendono dagli alimentatori installati. Per ulteriori informazioni
vedere le note di specifica degli alimentatori J8712A e J8713A zl.
Nota: per la dissipazione del calore e i requisiti energetici del power shelf,
determinare e aggiungere queste cifre per l’alimentatore o gli
alimentatori installati.
Note
Il Power Supply Shelf per switch ProCurve ha due slot per alimentatori zl.
Fornisce alimentazione PoE solo per gli switch zl. Per gli switch yl,
vedere l’Alimentatore ridondante/esterno ProCurve 620.
La profondità del power shelf include 1,9 cm corrispondente alle maniglie
dell’alimentatore.
Alimentatori non inclusi.
Transceiver ProCurve 100-FX SFP-LC (J9054B)
(J8177B)
Aggiornamento ProCurve Manager Plus v2.2
da ProCurve Manager Plus 1.6 o successivo
(J9056A)
Licenza per 50 dispositivi per ProCurve
Manager Plus v2.2 (J9057A)
Licenza di aggiornamento per oltre 100
dispositivi per ProCurve Manager Plus v2.2
(J9058A)
Licenza per dispositivi illimitati per ProCurve
25
Lo Switch ProCurve serie 8100fl è il primo Interconnect Fabric switch
del settore progettato per offrire disponibilità e larghezza di banda
elevate con un ottimo rapporto prezzo/prestazioni, assicurando
un’eccellente interconnessione per l’architettura di rete Adaptive
EDGE Architecture™. La serie di switch 8100fl è ottimizzata per fornire
connessioni flessibili ad alta disponibilità ed elevate prestazioni tra
dispositivi intelligent EDGE, ed offre un insieme di funzionalità critiche
per consentire di realizzare una rete basata sull’Adaptive EDGE
Architecture. La serie di switch 8100fl consente di migrare
agevolmente verso quelle applicazioni che richiedono funzionalità
di sicurezza, mobilità e convergenza alla periferia della rete.
Switch ProCurve 8108fl (J8727A)
26
Connettività
• Flessibilità di supporti ottici/in rame 10-GbE:
connettività ottica SR/LR/ER e in rame CX4 in
un solo modulo di interfaccia X2 a 2 porte
• Failover automatico di switch di routing:
ridondanza hot-standby basata sullo standard
VRRP (Virtual Router Redundancy Protocol)
• Grande capacità di switching: fino a 320 Gbps
di larghezza di banda
• Port trunking: per throughput da switch
a switch e da switch a server e ridondanza
a livello di collegamento più elevati, con
supporto per link aggregation basato su
standard; supporto fino a 36 trunk, ciascuno
con 8 collegamenti (porte) per trunk; supporto
per trunking tra moduli
• Design wire-speed 100/1000: assicura la
trasmissione non-blocking dei pacchetti su
tutte le porte Gigabit
• Moduli hot-swap: possibilità di aggiunta
o sostituzione di moduli e mini-GBIC senza
interruzione della rete
• Jumbo frames: su porte Gigabit e 10 Gigabit,
consente servizi di backup e disaster-recovery
in remoto ad elevate prestazioni (fino a 4 porte
per modulo su moduli Gigabit)
Switching layer 2
Prestazioni
• Architettura di elaborazione distribuita:
migliore utilizzo del sistema e prestazioni
più elevate
• Architettura software modulare e distribuita:
i processi riavviabili singolarmente offrono
maggiore disponibilità e supportabilità del
sistema in generale
• Ridondanza opzionale:
– Switch fabric ridondante: failover rapido
(<0,2 secondi) e automatico dal modulo
switch fabric attivo a quello standby
– Gestione ridondante: garantisce il failover
automatico del modulo di gestione attivo
su quello in standby
– Alimentatore ridondante: fornisce
alimentazione ininterrotta
• Multiple Spanning Tree (IEEE 802.1s): elevata
disponibilità dei collegamenti per gli ambienti
VLAN multipli grazie a spanning tree multipli;
include supporto per i protocolli Spanning Tree
(IEEE 802.1D) e Rapid Spanning Tree
(IEEE 802.1w)
• Snooping multicast IP e IGMP v2/v3 basato
su dati: previene automaticamente il flooding
di traffico IP multicast
Routing layer 3
• Routing IP basato su standard: routing IP alla
velocità del mezzo fisico utilizzato; supporto
per route statica, RIP, RIPv2 e OSPF con ECMP
• Tabella di routing con 100.000 indirizzi IP:
consente di implementare reti di grandi
dimensioni
Sicurezza
• ACL (access control list) wire-speed basate su
hardware: implementazione di ACL ricche di
funzionalità (basate su porta, MAC, protocollo,
indirizzo IP, port number TCP/UDP) per
garantire elevati livelli di sicurezza e facilità di
gestione senza alcun impatto sulle prestazioni
della rete
• Supporto e tagging VLAN: supporto completo
per IEEE 802.1Q (1.024 VLAN attive su 4.096 ID
VLAN) e 180 interfacce VLAN
27
(continua)
• Processore con architettura di autoprotezione:
protezione contro gli attacchi denial-of-service
• Prioritizzazione del traffico in base a
IEEE 802.1p e Diffserv (TOS): classificazione in
tempo reale del traffico in 11 classi mappate
in 5 code e fino a 3 livelli di priorità RED,
offrendo elevate funzionalità QoS
• Larghezza di banda minima garantita: minimi
garantiti per porta, per coda consentono al
traffico di ricevere una larghezza di banda
minima garantita nei momenti di congestione
Semplicità d’uso
• Dual flash image: file del Firmware Sistema
Operativo primario e secondario indipendenti
per il backup durante gli aggiornamenti;
possibilità di memorizzare più immagini flash
a fini di archiviazione
• Mirroring delle porte: consente di inviare
il traffico di una porta ad un analizzatore
di rete per il monitoraggio
28
Servizi
Switch ProCurve 8108fl
• 3 anni, solo parti, sostituzione globale
anticipata entro il giorno successivo (UD524E)
13x5 per hardware (UD521E)
software 24x7 (UD523E)
(UD528PE)
4 ore, copertura 13x5 per hardware (UD525PE)
telefonica software 24x7 (UD527PE)
Switch ProCurve 8116fl
• 3 anni, solo parti, sostituzione globale
anticipata entro il giorno successivo (UD532E)
software 24x7 (UD531E)
(UD536PE)
telefonica software 24x7 (UD535PE)
• Installazione con configurazione minima, costo
basato sul sistema (U4829E)
vendite HP locale.
29
Specifiche
Accessori inclusi
1 modulo di gestione ridondante per Switch ProCurve fl (J8731A),
1 modulo switch fabric ridondante per ProCurve 8108fl (J8729A),
1 alimentatore ridondante per Switch ProCurve fl (J8732A)
1 modulo di gestione ridondante per Switch ProCurve fl (J8731A),
1 modulo switch fabric ridondante per ProCurve 8116fl (J8730A),
2 alimentatori ridondanti per Switch ProCurve fl (J8732A)
Porte
8 slot disponibili
Supporta un massimo di 80 porte 100/1000 auto-sensing
oppure 16 porte 10-GbE o 80 mini-GBIC, o una combinazione
16 slot disponibili
Supporta un massimo di 160 porte 100/1000 auto-sensing
Alimentatori
Include 1 x J8732A
2 slot disponibili per alimentatore
Include 2 x J8732A
1 slot disponibile per alimentatore
54,61 x 43,94 x 57,66 cm (altezza 13U)
99,66 kg, incluso 1 chassis a 16 slot, 2 moduli switch fabric,
2 moduli di gestione, 2 supporti per ventole, 3 alimentatori,
8 moduli interni; a pieno carico
54,61 x 43,94 x 88,39 cm (altezza 20U)
154,22 kg, incluso 1 chassis a 16 slot, 2 moduli switch fabric,
2 moduli di gestione, 2 supporti per ventole, 3 alimentatori,
16 moduli interni; a pieno carico
PowerPC IBM405 a 266 MHz, 16 MB di flash, 16 MB di SRAM,
256 MB di SDRAM
PowerPC IBM405 a 266 MHz, 16 MB di flash, 256 MB di SDRAM;
dimensioni del buffer di pacchetto: 128 MB di RL-DRAM per modulo
PowerPC MPC7410 a 400 MHz, 16 MB di flash, 1 GB di SDRAM,
512 MB di compact flash
PowerPC IBM405 a 266 MHz, 16 MB di flash, 16 MB di SRAM,
256 MB di SDRAM
PowerPC IBM405 a 266 MHz, 16 MB di flash, 256 MB di SDRAM;
dimensioni del buffer di pacchetto: 128 MB di RL-DRAM per modulo
PowerPC MPC7410 a 400 MHz, 16 MB di flash, 1 GB di SDRAM,
512 MB di compact flash
Install. in rack standard EIA da 19” per telecomunicazioni o in cabinet
equipaggiato (minuteria accessoria inclusa); install. solo su superficie
orizzontale. Richiede 2 o più persone o l’utilizzo di un martinetto.
Install. in rack standard EIA da 19” per telecomunicazioni o in cabinet
equipaggiato (minuteria accessoria inclusa); install. solo su superficie
orizzontale. Richiede 2 o più persone o l’utilizzo di un martinetto.
Prestazioni
Latenza
Throughput
Capacità di switching
< 25 μs (pacchetti da 64 byte FIFO)
160 Gbps
100.000 voci
< 25 μs (pacchetti da 64 byte FIFO)
320 Gbps
100.000 voci
Altitudine
Da 5 °C a 40 °C
Da –40 °C a 70 °C
Fino a 4570 m
Da 5 °C a 40 °C
Da –40 °C a 70 °C
Fino a 4570 m
Tensione
Corrente
Consumo energetico
Frequenza
5,401 kJ/ora (5.119 BTU/ora)
100-125 V CA/200–240 V CA
15 A/7 A
1.500 W
50/60 Hz
10.801 kJ/ora (10.238 BTU/ora)
100-125 V CA/200–240 V CA
30 A/15 A
3.000 W
50/60 Hz
Sicurezza
CSA 22.2 No. 60950; EN 60950/IEC 60950; UL 1950 terza edizione;
UL 60950-1; CAN/CSA 22.2 No. 60950; CAN/CSA 22.2 No. 60950-1;
EN 60825
CSA 22.2 No. 60950; EN 60950/IEC 60950; UL 1950 3rd edition;
UL 60950-1; CAN/CSA 22.2 No. 60950; CAN/CSA 22.2 No. 60950-1;
EN 60825
Emissioni
Regole FCC Parte 15, sottoparte B Classe A; ICE-003, Direttive
canadesi sull’interfaccia radio; ANSI C63.4; VCCI Classe A; EN 55022
Classe A; CISPR 22 Classe A; AS/NZS 3548, CISPR 22 Classe A;
MOC, Corea Classe A
Regole FCC Parte 15, sottoparte B Classe A; ICE-003, Direttive
canadesi sull’interfaccia radio; ANSI C63.4; VCCI Classe A; EN 55022
Classe A; CISPR 22 Classe A; AS/NZS 3548, CISPR 22 Classe A;
MOC, Corea Classe A
EN 55024, CISPR 24
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-11
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
EN 55024, CISPR 24
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-11
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
ProCurve Manager Plus; ProCurve Manager (incluso); interfaccia a riga
di comando (CLI)
ProCurve Manager Plus; ProCurve Manager (incluso); interfaccia a riga
di comando (CLI)
Peso
Modulo fabric
Modulo interfaccia
Modulo di gestione
Installazione
Immunità
Generica
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Variazioni di tensione ed interruzioni
Armoniche
Sfarfallio
Gestione
30
Note
(applicabili a entrambi i prodotti)
Questo prodotto include software sviluppato da Trimble
Navigation, Ltd.
Questo prodotto include software sviluppato da Trimble
Navigation, Ltd.
RFC 1305 NTPv3
Protocolli generali
VLAN IEEE 802.1Q
IEEE 802.1w Rapid Reconfiguration of
Spanning Tree
IEEE 802.3ad Link Aggregation Control
Protocol (LACP)
IEEE 802.3ae 10-Gigabit Ethernet
RFC 768 UDP
RFC 791 IP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 TELNET
RFC 894 IP over Ethernet
RFC 1027 Proxy ARP
RFC 1058 RIPv2
RFC 1122 Host Requirements
RFC 1256 ICMP Router Discovery Protocol
(IRDP)
RFC 1519 CIDR
RFC 1812 IPv4 Routing
RFC 2131 DHCP
RFC 2338 VRRP
RFC 2453 RIPv2
Multicast IP
RFC 2236 IGMPv2
RFC 3376 IGMPv3
MIB
RFC 2011 SNMPv2 MIB per IP
RFC 2012 SNMPv2 MIB per TCP
RFC 2013 SNMPv2 MIB per UDP
Gestione della rete
RFC 3164 BSD syslog Protocol
SNMPv1/v2
SNMPv1/v2c
OSPF
RFC 1587 OSPF NSSA
RFC 1765 OSPF Database Overflow
RFC 2328 OSPFv2
QoS/Cos
8 code/porta
Sicurezza
RFC 1492 TACACS+
RFC 2082 RIP-2 MD5 Authentication
SSHv2 Secure Shell
31
Accessori per Switch ProCurve serie 8100fl
Moduli fl
1 modulo switch fabric ridondante per ProCurve 8108fl
(J8729A)
1 modulo switch fabric ridondante per ProCurve 8116fl
(J8730A)
Modulo switch fabric ridondante senza porte da utilizzare con lo chassis
switch 8108fl
Modulo switch fabric ridondante senza porte da utilizzare con lo chassis
switch 8116fl
Peso: 2,86 kg
Peso: 6,27 kg
Temperatura di funzionamento: da 4,44 °C a 40 °C
Note
Da utilizzare con Switch 8108fl (J8727A). Con ogni chassis Switch 8108fl
viene fornito un modulo J8729A. È possibile installare un secondo
modulo opzionale per assicurare ridondanza.
Per informazioni aggiuntive sulle specifiche, consultare la scheda tecnica
del prodotto nel quale il modulo switch fabric è installato (J8727A).
Note
Da utilizzare con Switch 8116fl (J8728A). Con ogni chassis Switch 8116fl
viene fornito un modulo J8730A. È possibile installare un secondo
modulo opzionale per assicurare ridondanza.
Per informazioni aggiuntive sulle specifiche, consultare la scheda tecnica
del prodotto nel quale il modulo switch fabric è installato (J8728A).
Modulo di gestione ridondante per switch ProCurve fl
(J8731A)
Modulo di gestione ridondante da utilizzare con la serie di chassis switch
8100fl. Con porta 10/100 Ethernet per accesso LAN dedicato per la
gestione.
Peso: 2,86 kg
Note
Con ogni chassis Switch fl viene fornito un modulo J8731A. È possibile
acquistare un secondo modulo opzionale per assicurare ridondanza.
Per informazioni aggiuntive sulle specifiche del modulo, consultare la
scheda tecnica del prodotto nel quale il modulo è installato.
Alimentatore ridondante per switch ProCurve fl
(J8732A)
Alimentatore ridondante CA da utilizzare con la serie di chassis switch
8100fl.
Peso: 3,15 kg
Temperatura di funzionamento: da -5 °C a 55 °C
Umidità relativa di funzionamento: da 5% a 95%
Umidità relativa a riposo/stoccaggio: da 5% a 95%
Tensione: 100-125 V CA/200-240 V CA
Corrente massima 15 A/7 A
Frequenza: 50/60 Hz
32
Accessori per Switch ProCurve serie 8100fl
Modulo di interfaccia 100/1000-T per switch
ProCurve fl a 10 porte (J8734A)
Modulo di interfaccia per switch ProCurve fl
a 10 porte (J8735A)
Modulo 100/1000-T a uno slot e 10 porte da utilizzare con gli switch serie
8100fl
Modulo Gigabit Ethernet a uno slot e 10 porte da utilizzare con gli switch
serie 8100fl (richiede mini-GBIC)
Porte
Porte
Duplex: full
Peso: 3,04 kg
Cablaggio
Tipo:
100Base-TX: cavi di categoria 5 (o superiore) non schermati UTP o
schermati STP con impedenza di 100 ohm, conformi a IEEE 802.3u
100Base-TX
1000Base-T: cavi di categoria 5 (5E o superiore consigliata) a 4 coppie
bilanciate non schermati UTP o schermati STP con impedenza di 100
ohm, conformi a IEEE 802.3ab 100Base-T
Peso: 3,04 kg
Cablaggio
Distanza massima:
30–40 km (solo X2-SC ER Optic J8438A)
Note
Modulo di interfaccia 10 GbE X2 per switch ProCurve
fl a 2 porta (J8737A)
Modulo 10-Gigabit Ethernet a uno slot e due porte con flessibilità di
supporti (LR, ER, SR, CX4) da utilizzare con la serie di chassis
switch 8100fl
Porte
(J8177B)
Peso: 3,37 kg
Cablaggio
Distanza massima:
30–40 km (solo X2 SC ER Optic J8438A)
Supporto per ventola per Switch ProCurve fl
(J8989-61001)
Adattatore seriale da RJ45 a DB9 per Switch
ProCurve fl (5092-1718)
33
Lo switch ProCurve serie 6400cl è di tipo stackable con 6 porte
10 GbE e altre 2 porte 10 GbE con moduli opzionali.
Dotati di funzionalità complete Layer 3, gli switch serie 6400cl
offrono la tecnologia 10 GbE a costi contenuti per aggregazioni
ad elevate prestazioni di cluster di switch Gigabit. Ideale per il
consolidamento di armadi di distribuzione multipli, la serie 6400cl
offre la larghezza di banda più elevata disponibile oggi sul
mercato per il Gigabit. La flessibilità degli switch ProCurve serie
6400cl garantisce connettività in fibra ottica per il collegamento
remoto fino ad una distanza massima di 40 km.
Switch ProCurve 6400cl (J8433A)
34
Prestazioni
consente il rilevamento automatico
e l’assegnazione dinamica delle VLAN
• Backplane a 160 Gbps con 119 mpps: elevata
larghezza di banda per throughput a bassa
latenza
• Configurazioni di queuing selezionabili:
maggiori prestazioni grazie alla possibilità
di scegliere la configurazione di queuing più
adatta alle esigenze delle vostre applicazioni
di rete
Routing layer 3
Sicurezza
• Ridondanza di router (XRRP): backup
dinamico per gruppi di due router per ottenere
ambienti routed ad elevata disponibilità
fino a 4 trunk, ciascuno con 4 collegamenti
(porte) per trunk; supporto per trunking
tra moduli
• IEEE 802.1s Multiple Spanning Tree: elevata
VLAN multipli grazie a spanning tree multipli
• Rapid Convergence Spanning Tree Protocol
IEEE 802.1w: maggiore uptime di rete grazie
al ripristino rapido dei link non funzionanti
• Alimentatore ridondante opzionale:
garantisce alimentazione ininterrotta
(fornita da ProCurve 600 RPS/EPS)
Switching layer 2
dinamico dei carichi tra vari collegamenti
attivi ridondanti per aumentare la larghezza
di banda aggregata disponibile
• Routing IP layer 3: routing IP alla velocità
del mezzo fisico utilizzato; supporto per route
statica, RIP, RIPv2 e OSPF
• Access control list (ACL): fornisce filtro IP
layer 3 basato su sorgente/destinazione
dell’indirizzo IP/sottorete e sorgente/
destinazione del port number TCP/UDP.
delle password
• Secure Sockets Layer (SSL): crittografia di tutto
il traffico HTTP per un accesso sicuro
all’interfaccia di gestione basata su browser
nello switch
• Login di rete IEEE 802.1X e RADIUS:
autenticazione e accountability dell’accesso
basato su porte
• Sicurezza delle porte: l’accesso è consentito
solo a indirizzi MAC specificati
dall’amministratore
• Autenticazione basata su Web: come per
simultaneo per IEEE 802.1Q (4.096 ID VLAN)
e 256 VLAN
35
(continua)
• Accesso sicuro per la gestione della serie
6400cl: tutti i metodi di accesso, CLI, GUI
o MIB,sono crittografati in modo sicuro
mediante SSHv2, SSL e/o SNMPv3
Convergenza
• Garanzia a vita: finché l’utente dispone
del prodotto, sostituzione anticipata entro
il giorno lavorativo successivo alla chiamata
(disponibile nella maggior parte dei Paesi)
Servizi
Switch ProCurve 6400cl e
Switch ProCurve 6410cl
13x5 per hardware (UA438E)
24x7 per hardware (UA439E)
• 3 anni, assistenza telefonica software 24x7,
aggiornamenti software (UF791E)
• Rate limiting: massimi di ingresso applicati
per porta
sulle porte TCP/UDP
• Prioritizzazione del traffico (IEEE 802.1p):
classificazione in tempo reale del traffico in
8 livelli di priorità mappati in 4 code
costo basato sul sistema (UA440E)
• Class of Service (CoS): impostazione di tag
di priorità IEEE 802.1p basati su indirizzo IP,
Gestibilità
• sFlow (RFC 3176): accounting e monitoraggio
• RMON e XRMON: funzionalità avanzate
di monitoraggio e reporting per statistiche,
cronologia, allarmi ed eventi
• Funzionalità di stacking: gestione di
un singolo indirizzo IP per lo stack virtuale
di 16 switch, inclusa la serie 3400cl
36
vendite HP locale.
Specifiche
Porte
Duplex: solo full
Supporta un massimo di 8 porte 10 GbE
6 slot disponibili per transceiver X2 a 10 GbE
Duplex: solo full
Cablaggio
Porte CX4
Distanza massima: da 0,5 m a 15 m utilizzando un cavo CX4
Fino a 300 m utilizzando il media converter J8439A che utilizza MMF
Slot X2 per transceiver
ProCurve 10-GbE X2-SC LR Optic:
Distanza max.: cavo modalità singola di diametro 9/125 μm = da 2 a 10 km
ProCurve 10-GbE X2-SC SR Optic:
Distanza massima:
• cavo multimodale da 62,5 μm a 160 MHz/km = da 2 a 26 metri
• cavo multimodale da 50 μm a 400 MHz/km = da 2 a 66 metri
ProCurve 10-GbE X2-SC ER Optic:
Distanza massima: 0 km (40 km utilizzando collegamenti progettati)
Transceiver ProCurve 10-GbE X2-CX4:
da 0,5 m a 15 m utilizzando un cavo CX4
Fino a 300 m utilizzando il media converter J8439A che utilizza MMF
Peso
42,93 x 44,2 x 4,32 cm (altezza 1U)
5,60 kg
42,93 x 44,2 x 4,32 cm (altezza 1U)
6,1 kg
SDRAM
Flash ROM
Flash
Motorola PowerPC MPC8245 a 266 MHz
128 MB
128 MB
4 MB
16 MB
128 MB
128 MB
4 MB
16 MB
Installazione
Install. in rack standard EIA da 19” per telecomunicazioni o in cabinet equipaggiato (minuteria accessoria inclusa); install. solo su superficie orizzontale
Prestazioni
Latenza
Throughput
<11,7 μs (pacchetti da 64 byte LIFO)
Fino a 119 milioni pps (pacchetti da 64 byte)
160 Gbps
16.000 voci
160 Gbps
16.000 voci
Da 0 °C a 55 °C; 40 °C se utilizzato con ottica SR/LR/ER)
Da –40 °C a 70 °C
Da 0 °C a 55 °C; 40 °C se utilizzato con ottica SR/LR/ER)
Da –40 °C a 70 °C
Fino a 4600 m
Potenza: 55 dB a <25°C (77°F); DIN 45635 T.19 per ISO 7779
Fino a 4600 m
Potenza: 55 dB a <25°C (77°F); DIN 45635 T.19 per ISO 7779
Tensione
Corrente
Consumo energetico
Frequenza
404 kJ/ora(383 BTU/ora), incluso utilizzo di moduli cl opzionali con ottica
100–127 V CA/200–240 V CA
3 A/1,5 A
112 W
50/60 Hz
404 kJ/ora(383 BTU/ora), incluso utilizzo di moduli cl opzionali con ottica
100–127 V CA/200–240 V CA
3 A/1,5 A
120 W
50/60 Hz
Sicurezza
CSA 22.2 No. 60950; EN 60950/IEC 60950; UL 60950
CSA 22.2 No. 60950; EN 60950/IEC 60950; UL 60950
Emissioni
FCC Classe A; EN 55022/CISPR 22 Classe A; VCCI Classe A
Immunità
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CD, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-4; 1.0 kV (alimentazione), 0.5 kV (segnale)
IEC 61000-4-5; 1 kV/2 kV AC
IEC 61000-4-6; 3V
IEC 61000-4-8; 1A/m, 50 or 60 Hz
EC 61000-4-11, riduzione >95%, mezzo periodo; riduzione 30%, 25 periodi
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CD, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-4; 1.0 kV (alimentazione), 0.5 kV (segnale)
IEC 61000-4-5; 1 kV/2 kV AC
IEC 61000-4-6; 3V
IEC 61000-4-8; 1A/m, 50 or 60 Hz
EC 61000-4-11, riduzione >95%, mezzo periodo; riduzione 30%, 25 periodi
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
Umidità relativa
a riposo/stoccaggio
Altitudine
Acustica
37
Specifiche
(continua)
38
Gestione
(seriale RS-232C)
Multicast IP
RFC 3376 IGMPv3
OSPF
RFC 2328 OSPFv2
Protocolli generali
VLAN IEEE 802.1Q
IEEE 802.1v VLAN Classification by Protocol and
Port
Tree
(LACP)
IEEE 802.3ae 10-Gigabit Ethernet
IEEE 802.3ak 10GBASE-CX4
RFC 768 UDP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 TELNET
RFC 951 BOOTP
RFC 1058 RIP v1
RFC 2030 Simple Network Time Protocol (SNTP)
v4
RFC 2131 DHCP
RFC 2453 RIPv2
RFC 3046 DHCP Relay Agent Information Option
MIB
RFC 1213 MIB II
RFC 1493 Bridge MIB
RFC 1724 RIPv2 MIB
QoS/Cos
8 code/porta
Gestione della rete
Link Layer Discovery Protocol (LLDP) IEEE
802.1AB
RFC 3176 sFlow
SNMPv1/v2c/v3
XRMON
Sicurezza
IEEE 802.1X Port Based Network Access Control
RFC 1492 TACACS+
Moduli per Switch ProCurve serie 6400cl
Accessori
Modulo per Switch ProCurve 10 GbE Media Flex
(J8435A)
Modulo per Switch ProCurve cl 10 GbE CX4
Copper (J8434A)
Alimentatore ridondante esterno ProCurve 600
(J8168A)
39
Lo Switch ProCurve 6200yl-24G-mGBIC è uno stackable layer 3
avanzato, con altezza 1U. Ha 24 slot mini-GBIC ed uno slot di
espansione per un modulo 10 GbE a 4 porte opzionale.
Progettato per essere utilizzato come aggregatore di traffico dalla
periferia al centro della rete, questo switch supporta numerosi
mini-GBIC Gigabit, quali SX, LX, LH e 1000Base-T. La base di
questo switch è un ASIC ProVision realizzato appositamente che
consente di implementare le funzionalità di rete più complesse,
quali QoS e sicurezza, in modo scalabile e allo stesso tempo
selettivo. Grazie alla struttura ad elevate prestazioni, funzionalità
10 GbE e ASIC programmabile, questo switch offre flessibilità,
scalabilità ed un’eccellente protezione dell’investimento.
(J8992A)
40
Gestione
Monitoraggio remoto intelligente:
mirroring di traffico in entrata/uscita selezionato
in base ad ACL da una porta switch o VLAN
ad una porta switch locale o remota
8200zl/6200yl/5400zl/3500yl sulla rete
NUOVO
• RMON, XRMON e sFlow: funzionalità avanzate
• Link Layer Discovery Protocol (LLDP) IEEE
802.1AB: protocollo di rilevamento automatico
dei dispositivi, per la mappatura facilitata da
parte delle applicazioni di gestione della rete
Autorizzazione di comandi CLI: utilizzo
di RADIUS per collegare un elenco personalizzato
trail
Connettività
è in grado di supportare host, routing e filtro
IPv6 con ProVision ASIC, ma il funzionamento
e l’implementazione IPv6 saranno disponibili
solo quando verrà effettuato un aggiornamento
software in un secondo momento
Prestazioni
• Architettura: backplane a 115 Gbps con 74 mpps
di throughput su ASIC ProVision realizzato
appositamente
NUOVO
Configurazioni di coda selezionabili:
NUOVO
• Nomi semplici delle porte: assegnazione di
nomi descrittivi alle porte
primario e secondario indipendenti per il backup
durante gli aggiornamenti
• Ridondanza del router: il VRRP consente il
backup dinamico per gruppi di due router per
ottenere ambienti routed ad elevata disponibilità
di salvare file di configurazione multipli come
immagine flash
ambienti VLAN multipli grazie a spanning tree
multipli; include i protocolli IEEE Spanning Tree
802.1D e Rapid Spanning Tree IEEE 802.1w
NUOVO
Supporto USB:
Uni-Directional Link Detection (UDLD):
del collegamento se questo subisce un guasto in
qualunque punto tra i due dispositivi
NUOVO
• Semplicità di gestione: funzionalità di
networking comuni ai prodotti ProCurve
e implementazione CLI (comune per tutti
gli switch ProCurve zl e yl)
per 36 trunk, ciascuno con 8 collegamenti (porte)
per trunk; supporto per trunking tra moduli
Switching layer 2
dinamico dei carichi tra vari collegamenti attivi
ridondanti per aumentare la larghezza di banda
aggregata disponibile
e simultaneo per standard IEEE 802.1Q
e 2048 VLAN
41
(continua)
isolamento automatico di determinati protocolli
non IPv4 nelle rispettive VLAN
consente il rilevamento automatico e
l’assegnazione dinamica delle VLAN
Servizi layer 3
specifici indirizzi IP unicast o subnet broadcast e
impedire lo spoofing dei servizi UDP quali DHCP
Indirizzo di interfaccia loopback:
definizione di un indirizzo in RIP e OSPF sempre
NUOVO
Routing layer 3
mezzo fisico utilizzato
– OSPF: include ECMP per fornire ridondanza
di collegamento/larghezza di banda scalabile
e NSSA
Sicurezza
e i tentativi di arresto dello switch
del settore per l’autenticazione degli utenti
utilizzando il supplicant IEEE 802.1X sul client
in combinazione con un server RADIUS
– Autenticazione basata su MAC: il client è
autenticato con il server RADIUS in base al
proprio indirizzo MAC
per porta; impedisce l’intrusione da parte
di un utente nell’autenticazione IEEE 802.1X
di un altro utente
dello switch accetta autenticazioni IEEE 802.1X
e Web o MAC
• Access control list (ACL): filtro basato sul campo
IP, su indirizzo IP/sottorete di sorgente/
destinazione, su sorgente/destinazione del port
number TCP/UDP per VLAN o per porta
• ACL basata su identità: implementazione di
policy per la sicurezza dell’accesso altamente
selettive e flessibili specifiche per ciascun utente
di rete autenticato
Protezione DHCP: blocco di pacchetti DHCP
NUOVO
• Virus throttling: rileva schemi di traffico tipici
o impedendo completamente al virus di
diffondersi nelle VLAN routed senza la necessità
di dispositivi esterni
• ICMP throttling: impedisce attacchi denial-ofservice ICMP consentendo alle porte switch di
effettuare automaticamente il throttling del
traffico ICMP
42
Protezione BPDU: blocco di Bridge Protocol
Data Units (BPDU) sulle porte che non richiedono
BPDU, impedendo attacchi BPDU
NUOVO
Lockdown dell’IP dinamico: collaborazione
NUOVO
Protezione dinamica ARP: blocco dei
broadcast ARP provenienti da host non
autorizzati, impedendo l’intercettazione o il furto
dei dati di rete
Convergenza
NUOVO
Rilevamento di attacchi dannosi:
monitoraggio di 10 tipi di traffico di rete ed invio
di avvisi quando viene rilevata un’anomalia che
può essere potenzialmente causata da attacchi
dannosi
NUOVO
MAC configurati
delle password
switch; protezione da download indesiderati dei
file o da copia non autorizzata del file di
• Accesso sicuro alla gestione: tutti i metodi di
accesso—CLI, GUI o MIB—sono crittografati in
modo sicuro mediante SSHv2, SSL e/o SNMPv3
• Routing IP multicast: include modalità PIMsparse e PIM-dense per effettuare il routing
previene automaticamente il flooding di traffico
IP multicast
per parametri quali QoS e VLAN per configurare
automaticamente dispositivi di rete quali
telefoni IP
mappati in 8 code
– Minimo garantito: larghezza di banda minima
di uscita garantita per porta, per coda
43
Servizi
13x5 per hardware (U2855E)
24x7 per hardware (U2856E)
software 24x7 (U6304E)
aggiornamenti software (UE262E)
vendite HP locale.
44
Specifiche
Switch ProCurve 6200yl-24G-mGBIC (J8992A)
Porte
Peso
Processore
1 slot per moduli
Supporta un massimo di 4 porte 10 GbE con modulo opzionale
39,2 x 44,3 x 4,4 cm (altezza 1U)
6,4 kg
Freescale PowerPC 8540 a 666 MHz
4 MB di Flash
256 MB di DDR SDRAM
Installazione
Install. in rack standard EIA da 19” per telecom. o in cabinet equipaggiato (minuteria accessoria inclusa); install. solo su superficie orizzontale
Prestazioni
Latenza
1000 MB:
10 Gbps:
Throughput
101 Gbps
115 Gbps
10.000 voci
Altitudine
Acustica
Da 0 °C a 55 °C; da 0 °C a 40 °C se utilizzato con X2 10 GbE
Da –40 °C a 70 °C
Fino a 4600 m
Potenza: 55,1 dB; DIN 45635T.19 per ISO 7779
Descrizione
Tensione
Corrente
Consumo energetico
Frequenza
Lo switch si adegua automaticamente a qualunque tensione tra 100-127 e 200-240 volt e 50 o 60 Hz
875 kJ/ora (829 BTU/ora)
100-127 V CA/200-240 V CA
1,8 A/0,9 A
243 W
50/60 Hz
Sicurezza
CSA 22.2 No. 60950; UL 60950; IEC 60950; EN 60950
Emissioni
Immunità
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
Gestione
(seriale RS-232C)
Note
Se con questo prodotto vengono utilizzati mini-GBIC, controllare che si tratti di mini-GBIC con revisione “B” o successiva (il codice prodotto
45
Specifiche
(continua)
Protocolli generali
VLAN IEEE 802.1Q
Tree
(LACP)
RFC 768 UDP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 TELNET
RFC 951 BOOTP
RFC 1058 RIP v1
RFC 1519 CIDR
(SNTP) v4
RFC 2131 DHCP
RFC 2453 RIPv2
Option
RFC 3768 VRRP
46
Multicast IP
RFC 2362 PIM Sparse Mode
MIB
RFC 1213 MIB II
RFC 1493 Bridge MIB
RFC 1724 RIPv2 MIB
RFC 2021 RMONv2 MIB
RFC 2613 SMON MIB
RFC 2787 VRRP MIB
RFC 2925 Ping MIB
Gestione della rete
IEEE 802.1AB
e 9 (eventi)
RFC 3176 sFlow
(LLDP-MED)
SNMPv1/v2c/v3
XRMON
OSPF
RFC 2328 OSPFv2
RFC 3101 OSPF NSSA
QoS/Cos
8 code/porta
Sicurezza
Control
RFC 1492 TACACS+
Moduli per Switch ProCurve 6200yl-24G-mGBIC
Modulo per switch ProCurve yl 10 GbE a 2 porte CX4
+ 2 porte X2 (J8694A)
Modulo 10 GbE con due porte fisse CX4 e due slot X2 per switch
ProCurve serie 3500yl e switch 6200yl-24G-mGBIC
Porte
2 porte 10-GbE (IEEE 802.3ak Type 10Gbase-CX4)
Duplex: solo full
Peso: 7 kg
Distanza massima
CX4: 15 m utilizzando cavi CX4 o 300 m utilizzando il media converter con
MMF a nastro
Note
Solo le due porte fisse CX4 sul modulo supportano ProCurve 10-GbE CX4
Media Converter (J8439A).
La temperatura di funzionamento va da 0 °C a 40 °C se in uno slot X2 è
inserita un’unità ottica o transceiver X2 10 GbE.
Incluso un cavo CX4 da 0,5 m.
(J8177B)
Alimentatore ridondante/esterno ProCurve 620
(J8696A)
Manager Plus 2.2 (J9059A)
Prodotto di base ProCurve Identity Driven
Manager 2.0 licenza per 500 utenti (J9012A)
47
Lo Switch ProCurve 6108 è uno switch managed a 8 porte stackable,
a più livelli multipli ed a basso costo con 6 porte 10/100/1000
auto-sensing e 2 porte dual-personality per connettività 10/100/1000
o mini-GBIC. Grazie al routing IP di base layer 3, alla eccezionale
garanzia a vita ed all’assistenza gratuita telefonica e via e-mail per
gli utenti finali, lo switch ProCurve 6108 è ideale per l’aggregazione
di switch di accesso con 2 uplink Gigabit in fibra ottica opzionali
per connessioni fino a 70 km di distanza.
Switch ProCurve 6108 (J4902A)
48
Connettività
• Funzionalità dual-personality: due porte
10/100/1000 o slot mini-GBIC per connettività
opzionale in fibra ottica quale Gigabit-SX, -LX
o -LH
Prestazioni
• Backplane a 16 Gbps: architettura
non-blocking per throughput wire-speed
• IEEE 802.1w Rapid Convergence Spanning
Tree Protocol: migliore disponibilità del
servizio con continuità della rete grazie
IEEE 802.3ad e trunking ProCurve: è in grado
di gestire fino a 6 trunk, ciascuno con
4 collegamenti (porte) per trunk
Switching layer 2
• Supporto e tagging VLAN: gestisce fino a
30 VLAN, basate su porte, GVRP e tagging
VLAN IEEE 802.1Q
Routing layer 3
• Routing IP di base: routing automatico con le
VLAN connesse e con 16 route statiche inclusa
una default route nelle reti IP
Sicurezza
delle password
• Secure Sockets Layer (SSL): crittografia di
tutto il traffico HTTP per un accesso sicuro
nello switch
• Accesso sicuro per la gestione di switch
ProCurve 6108: tutti i metodi di accesso —
CLI, GUI o MIB — sono crittografati in modo
sicuro mediante SSHv2, SSL e/o SNMPv3
Gestibilità
• RMON: funzionalità avanzate di monitoraggio
e reporting per statistiche, cronologia, allarmi
ed eventi
• Funzionalità di stacking: gestione di un
singolo indirizzo IP per lo stack virtuale di
16 switch, inclusi gli switch ProCurve serie
2500, serie 2510, serie 2600, serie 2800,
serie 2810, serie 2900, serie 3400cl, serie
3500yl, serie 4200vl, 6108, 6200yl-24G-mGBIC
e serie 6400cl
le porte 10/100/1000
autenticazione e mappa degli utenti
dell’accesso basato su porte
• Semplifica il nome delle porte: assegnazione
solo a determinati indirizzi MAC, che possono
essere appresi o specificati dall’amministratore
lavorativo successivo (disponibile nella maggior
parte dei paesi)
49
Servizi
copertura 24x7 per hardware (U6303E)
vendite HP locale.
Accessori
50
Specifiche
Porte
6 porte auto-sensing 10/100/1000 (IEEE 802.3 Type 10Base-T; IEEE 802.3u Type 100Base-TX; IEEE 802.3ab Type 1000Base-T)
2 porte dual-personality—ciascuna porta può essere utilizzata come 2 porte aggiuntive RJ-45 10/100/1000 (IEEE 802.3 Type 10Base-T;
IEEE 802.3u Type 100Base-TX; IEEE 802.3ab Type 1000Base-T Gigabit Ethernet), come 2 slot disponibili mini-GBIC (per l’uso con i transceiver
mini-GBIC), o uno di ciascuno
Peso (pieno carico)
23,62 x 44,25 x 4,39 cm (altezza 1U)
3,16 kg
Capacità flash
Processore
16 MB
Installazione
Installazione in rack standard da 19” (minuteria accessoria inclusa)
Prestazioni
Latenza
Throughput
11,9 milioni pps (pacchetti da 64 byte)
16 Gbps
8.000 voci
Altitudine
Da 0 °C a 55 °C
Da –40 °C a 70 °C
Fino a 4600 m
Tensione
Corrente
Consumo energetico
Frequenza
100–240 V CA
1,5 A
100 W
50/60 Hz
Sicurezza
cUL (CSA 950); EN 60950/IEC 60950; NOM-019-SCFI-1994; UL 1950 terza edizione
Emissioni
Immunità
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
EN 61000-3-2/IEC 61000-3-2
EN 61000-3-3/IEC 61000-3-3
Gestione
ProCurve Manager (incluso); interfaccia a riga di comando (CLI); browser Web; menu di configurazione; gestione fuori banda (seriale RS-232C)
Protocolli generali
VLAN IEEE 802.1Q
IEEE 802.1w Rapid Reconfiguration of
Spanning Tree
IEEE 802.3ad Link Aggregation Control
Protocol (LACP)
RFC 768 UDP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 TELNET
RFC 951 BOOTP
(SNTP) v4
Multicast IP
RFC 2236 IGMPv2
MIB
RFC 1213
RFC 1493
RFC 2021
RFC 2096
RFC 2613
RFC 2618
RFC 2620
RFC 2665
RFC 2668
RFC 2674
RFC 2737
RFC 2863
MIB II
Bridge MIB
RMONv2 MIB
IP Forwarding Table MIB
SMON MIB
RADIUS Client MIB
RADIUS Accounting MIB
Ethernet-Like-MIB
802.3 MAU MIB
802.1p e IEEE 802.1Q Bridge MIB
Entity MIB (Versione 2)
The Interfaces Group MIB
Gestione della rete
e 9 (eventi)
SNMPv1/v2c/v3
Sicurezza
Control
RFC 1492 TACACS+
51
Switch Intelligent Edge
52
La serie di Switch ProCurve 5400zl/3500yl è costituita dagli intelligent
edge switch più avanzati della linea di prodotti ProCurve Networking.
La serie 5400zl include chassis a 6 e 12 slot ed i relativi moduli e
bundle zl, mentre la serie 3500yl include switch stackable a 24 e 48 porte.
Alla base di questi switch c’è un ASIC ProVision programmabile
realizzato appositamente e che consente di implementare le funzionalità
di rete più complesse, quali QoS e sicurezza, in modo scalabile ed allo
stesso tempo selettivo. Grazie a numerose interfacce Gigabit, PoE
integrato su tutte le porte 10/100/1000Base-T, funzionalità 10 GbE
ed una ampia scelta di formati, gli switch serie 5400zl/3500yl offrono
un’eccellente protezione dell’investimento, flessibilità e scalabilità,
oltre a semplicità di implementazione, funzionamento e manutenzione.
Switch ProCurve Intelligent
Edge 5406zl (J8697A)
Switch ProCurve Intelligent Edge
5406zl-48G (J8699A)
5412zl (J8698A)
5412zl-96G (J8700A)
3500yl-24G-PWR (J8692A)
3500yl-48G-PWR (J8693A)
53
Gestione
Monitoraggio remoto intelligente:
mirroring di traffico in entrata/uscita selezionato
in base ad ACL da una porta switch o VLAN
ad una porta switch locale o remota
8200zl/6200yl/5400zl/3500yl sulla rete
NUOVO
• IEEE 802.3af Power over Ethernet: fino a 15,4 W
per porta per dispositivi ad alimentazione PoE
conformi a IEEE 802.3af quali telefoni IP, wireless
access point e telecamere di sicurezza
• RMON, XRMON e sFlow v5: funzionalità
• Supporto PoE pre-standard: rilevamento ed
alimentazione di dispositivi precedenti allo
standard PoE; l’elenco dei dispositivi supportati
è consultabile nella sezione “Domande frequenti
sui prodotti” disponibile sul sito
www.procurve.eu
• Link Layer Discovery Protocol (LLDP) IEEE
802.1AB: protocollo di rilevamento automatico
dei dispositivi, per la mappatura facilitata da
parte delle applicazioni di gestione della rete
Autorizzazione dei comandi: utilizzo di
trail
le porte 10/100/1000
NUOVO
• Nomi semplici delle porte: assegnazione
come immagine flash
NUOVO
Supporto USB:
Uni-Directional Link Detection (UDLD):
e blocco delle porte di entrambe le estremità del
collegamento se questo subisce un guasto in
qualunque punto tra i due dispositivi
NUOVO
• Semplicità di gestione: funzionalità di
networking comuni ai prodotti ProCurve
e implementazione CLI (comune per tutti
gli switch ProCurve zl e yl)
54
Connettività
è in grado di supportare host, routing e filtro IPv6
con ProVision ASIC, ma il funzionamento e
l’implementazione IPv6 saranno disponibili solo
quando verrà effettuato un aggiornamento
software in un secondo momento
Prestazioni
• Architettura 5400zl/3500yl: il crossbar
switching fabric da 115 a 692 Gbps consente
switching intra e inter-module con throughput
da 36 a 428 mpps su ASIC ProVision realizzato
appositamente
Configurazioni di coda selezionabili:
NUOVO
• Virtual Router Redundancy Protocol (richiede
licenza Premium): il VRRP consente il backup
multipli; include i protocolli IEEE Spanning Tree
802.1D e Rapid Spanning Tree IEEE 802.1w
IEEE 802.3ad e trunking ProCurve: supporto fino
a 36 trunk, ciascuno con 8 collegamenti (porte)
• Moduli hot-swap (serie 5400zl): aggiunta
o sostituzione di moduli, mini-GBIC ed
alimentatori in una configurazione con
alimentatori ridondanti senza interruzione
della rete
• Alimentatore ridondante opzionale (serie
5400zl): offre alimentazione ininterrotta e
consente la sostituzione degli alimentatori
ridondanti se installati
Servizi layer 3
specifici indirizzi IP unicast o subnet broadcast e
impedire lo spoofing dei servizi UDP quali DHCP
Indirizzo di interfaccia loopback:
definizione di un indirizzo in RIP e OSPF sempre
NUOVO
Routing layer 3
mezzo fisico utilizzato
– OSPF: include il protocollo ECMP per fornire
la ridondanza dinamica di collegamento
per una larghezza di banda scalabile e NSSA
• Semplicità di gestione: accessori comuni ai
prodotti ProCurve zl (moduli di interfaccia,
alimentatori)
Sicurezza
Switching layer 2
ed i tentativi di arresto dello switch
ridondanti per aumentare la larghezza di ban
da aggregata disponibile
• Supporto e tagging VLAN: supporto simultaneo
per standard IEEE 802.1Q e 2048 VLAN
oppure impedendo completamente al virus di
diffondersi nelle VLAN routed oppure in
interfacce bridged, senza la necessità di
dispositivi esterni
• ICMP throttling: impedisce attacchi
denial-of-service ICMP consentendo alle porte
switch di effettuare automaticamente il blocco
del traffico ICMP
55
(continua)
un utente nell’autenticazione IEEE 802.1X
di un altro utente
e Web o MAC
• Access control list (ACL): filtro basato sul
campo IP, su indirizzo IP/sottorete di
sorgente/destinazione, su sorgente/destinazione
del port number TCP/UDP per VLAN o per porta
di rete autenticato
Protezione DHCP: blocco di pacchetti DHCP
NUOVO
Protezione BPDU: blocco di Bridge Protocol
Data Units (BPDU) sulle porte che non richiedono
BPDU, impedendo attacchi BPDU
NUOVO
Lockdown dell’IP dinamico: collaborazione
NUOVO
Protezione dinamica ARP: blocco del
broadcast ARP proveniente da host non
autorizzati, impedendo l’intercettazione
o il furto dei dati di rete
NUOVO
56
Rilevamento di attacchi dannosi:
monitoraggio di 10 tipi di traffico di rete ed invio
di avvisi quando viene rilevata un’anomalia che
può essere potenzialmente causata da attacchi
dannosi
NUOVO
ad indirizzi MAC specificati dall’amministratore
• Lockout dell’indirizzo MAC: impedisce il
MAC configurati
delle password
switch; protezione da download indesiderati dei
file o da copia non autorizzata del file di
Convergenza
Servizi
• Routing IP multicast (licenza Premium): include
modalità PIM-sparse e PIM-dense per effettuare
il routing di traffico IP multicast
3500yl-24G-PWR
IP multicast
telefoni IP
mappati in 8 code
3500yl-48G-PWR
– Minimo garantito: larghezza di banda minima
di uscita garantita per porta, per coda
• Class of Service (CoS): impostazione del tag di
priorità IEEE 802.1p basato su indirizzo IP, IP Type
of Service (ToS), protocollo L3, port number
TCP/UDP, porta sorgente e DiffServ
57
Servizi (continua)
Switch ProCurve Intelligent Edge 5406zl
Switch ProCurve Intelligent Edge 5406zl-48G
copertura 13x5 per hardware (UE250E)
telefonica software 24x7 (UE252E)
58
Switch ProCurve Intelligent Edge 5412zl
Switch ProCurve Intelligent Edge 5412zl-96G
di intervento nella vostra zona, contattate l’ufficio
vendite HP locale.
Specifiche
Switch ProCurve Intelligent Edge 5406zl (J8697A)
Switch ProCurve Intelligent Edge 5406zl-48G (J8699A)
Accessori inclusi
N/D
2 moduli PoE 10/100/1000 a 24 porte per switch ProCurve zl (J8702A)
1 alimentatore ridondante per Switch ProCurve zl 875W (J8712A)
Porte
6 slot disponibili
4 slot disponibili
48 porte auto-sensing 10/100/1000 (IEEE 802.3 Type 10Base-T; IEEE
802.3u Type 100Base-TX; IEEE 802.3ab Type 1000Base-T) con PoE
Supporta un massimo di 144 porte 100/1000/1000 auto-sensing con PoE
Supporta un massimo di 144 porte 100/1000/1000 auto-sensing oppure
24 porte 10-GbE o 144 mini-GBIC, o una combinazione
Alimentatori
Include 1 x J8712A
Peso
45,09 x 44,45 x 17,53 cm (altezza 4U)
10,68 kg
45,09 x 44,45 x 17,53 cm (altezza 4U)
15,54 kg
ARM9 a 200 MHz; dimensioni buffer di pacchetto: 144 Mb QDR di SDRAM
Freescale PowerPC 8540 a 666 MHz, 4 MB di flash, 128 MB
di compact flash, 256 MB di SDRAM DDR
ARM9 a 200 MHz; dimensioni del buffer di pacchetto: 144 Mb QDR di SDRAM
Freescale PowerPC 8540 a 666 MHz, 4 MB di flash, 128 MB di compact
flash, 256 MB di SDRAM DDR
Modulo gigabit
Modulo 10G
Modulo di gestione
Installazione
Prestazioni
Latenza
1000 Mb
10 Gbps
Throughput
288 Gbps
346 Gbps
10.000 voci
288 Gbps
346 Gbps
10.000 voci
Da 0 °C a 55 °C; da 0 °C a 40 °C con moduli J8705A, J8706A, o
J8707A installati
Da –40 °C a 70 °C
Da 0 °C a 55 °C; da 0 °C a 40 °C con moduli J8705A, J8706A, o
J8707A installati
Da –40 °C a 70 °C
Fino a 4600 m
Potenza: 57 dB; pressione: 40,2 dB
ISO 7779, ISO 9296
Fino a 4600 m
ISO 7779, ISO 9296
Lo chassis viene fornito senza alimentatori. Due slot disponibili per
alimentatori; disponibili due alimentatori diversi. Per informazioni
aggiuntive sulle specifiche consultare l’elenco degli alimentatori.
2.584 kJ/ora (2.450 BTU/ora) (max non PoE), 3.903 kJ/ora (3.700
BTU/ora) (max utilizzando PoE)
100-127 V CA/200-240 V CA
50/60 Hz
Gli alimentatori devono essere ordinati separatamente. Un alimentatore
J8712A o J8713A può alimentare lo chassis J8697A.
La dissipazione di calore non include il calore dissipato dai dispositivi con
alimentazione PoE.
Un modulo J8712A installato. Uno slot disponibile per alimentatore; disponibili
due alimentatori diversi. Per informazioni aggiuntive sulle specifiche
consultare l’elenco degli alimentatori.
2.584 kJ/ora (2.450 BTU/ora) (max non PoE), 3.903 kJ/ora (3.700 BTU/ora)
(max utilizzando PoE)
100-127 V CA/200-240 V CA
50/60 Hz
alimentazione PoE.
Umdità relativa
a riposo/stoccaggio
Altitudine
Acustica
Descrizione
Tensione
Frequenza
Note
Sicurezza
CSA 22.2 No. 60950; UL 60950; IEC 60950; EN 60950
Emissioni
Immunità
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
59
Specifiche
(continua)
Gestione
(seriale RS-232C)
Note
Se con questo prodotto vengono utilizzati mini-GBIC, controllare che si tratti di mini-GBIC con revisione “B” o successiva (il codice prodotto termina
con la lettera “B” o successiva, ad esempio J4858B, J4859C).
Protocolli generali
VLAN IEEE 802.1Q
Tree
(LACP)
RFC 768 UDP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 TELNET
RFC 951 BOOTP
RFC 1058 RIPv2
RFC 1519 CIDR
v4
RFC 2131 DHCP
RFC 2453 RIPv2
RFC 3768 VRRP (licenza Premium)
60
Multicast IP
RFC 2362 PIM Sparse Mode (licenza Premium)
RFC 3973 PIM Dense Mode (licenza Premium)
MIB
RFC 1213
RFC 1493
RFC 1724
RFC 1850
RFC 2021
RFC 2096
RFC 2613
RFC 2618
RFC 2620
RFC 2665
RFC 2668
RFC 2674
RFC 2737
RFC 2787
RFC 2863
RFC 2925
MIB II
Bridge MIB
RIPv2 MIB
OSPFv2 MIB
RMONv2 MIB
SMON MIB
RADIUS Client MIB
Ethernet-Like-MIB
802.3 MAU MIB
VRRP MIB
Ping MIB
Gestione della rete
IEEE 802.1AB
1 (statistiche), 2 (cronologia), 3 (allarmi) e
9 (eventi)
RFC 3176 sFlow
(LLDP-MED)
SNMPv1/v2c/v3
XRMON
OSPF
RFC 2328 OSPFv2 (licenza Premium)
RFC 3101 OSPF NSSA
QoS/Cos
8 code/porta
Sicurezza
RFC 1492 TACACS+
Specifiche
Accessori inclusi
N/D
4 moduli PoE 10/100/1000 a 24 porte per switch ProCurve zl (J8702A)
2 alimentatori ridondanti per Switch ProCurve zl 875W (J8712A)
Porte
12 slot disponibili
8 slot disponibili
96 porte auto-sensing 10/100/1000 (IEEE 802.3 Type 10Base-T;
IEEE 802.3u Type 100Base-TX; IEEE 802.3ab Type 1000Base-T) con PoE
Supporta un massimo di 288 porte 100/1000/1000 auto-sensing con PoE
Supporta un massimo di 288 porte 100/1000/1000 auto-sensing
Alimentatori
Include 2 x J8712A
Peso
45,09 x 44,45 x 30,73 cm (altezza 7U)
15,85 kg
45,09 x 44,45 x 30,73 cm (altezza 7U)
26,31 kg
Modulo gigabit
Modulo 10G
Modulo di gestione
Installazione
Prestazioni
Latenza
1000 Mb
10 Gbps
Throughput
576 Gbps
692 Gbps
10.000 voci
576 Gbps
692 Gbps
10.000 voci
Da 0 °C a 55 °C; da 0 °C a 40 °C con moduli J8705A, J8706A,
o J8707A installati
Da –40 °C a 70 °C
Da 0 °C a 55 °C; da 0 °C a 40 °C con moduli J8705A, J8706A,
o J8707A installati
Da –40 °C a 70 °C
Fino a 4600 m
ISO 7779, ISO 9296
Fino a 4600 m
ISO 7779, ISO 9296
Lo chassis viene fornito senza alimentatori. Quattro slot disponibili per
alimentatori; disponibili due alimentatori diversi. Per informazioni
aggiuntive sulle specifiche consultare l’elenco degli alimentatori.
5.169 kJ/ora (4.900 BTU/ora) (max non PoE), 7.807 kJ/ora (7.400
BTU/ora) (max utilizzando PoE)
100-127 V CA/200-240 V CA
50/60 Hz
Gli alimentatori devono essere ordinati separatamente. Sono richiesti due
alimentatori J8712A o J8713A per alimentare lo chassis J8698A.
alimentazione PoE.
Due moduli J8712A installati. Due slot disponibili per alimentatori; disponibili
due alimentatori diversi. Per informazioni aggiuntive sulle specifiche
consultare l’elenco degli alimentatori.
5.169 kJ/ora (4.900 BTU/ora) (max non PoE), 7.807 kJ/ora (7.400 BTU/ora)
(max utilizzando PoE)
100-127 V CA/200-240 V CA
50/60 Hz
alimentazione PoE.
Umidità relativa
a riposo/stoccaggio
Altitudine
Acustica
Descrizione
Tensione
Frequenza
Note
Sicurezza
CSA 22.2 No. 60950; UL 60950; IEC 60950; EN 60950
Emissioni
Immunità
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
IEC 61000-4-11; riduzione >95%, mezzo periodo, riduzione 30%,
25 periodi
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
25 periodi
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
61
Specifiche
(continua)
(seriale RS-232C)
Note
Se con questo prodotto vengono utilizzati mini-GBIC, controllare che si tratti di mini-GBIC con revisione “B” o successiva (il codice prodotto termina con la
lettera “B” o successiva, ad esempio J4858B, J4859C).
Protocolli generali
VLAN IEEE 802.1Q
Tree
(LACP)
RFC 768 UDP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 TELNET
RFC 951 BOOTP
RFC 1058 RIPv2
RFC 1519 CIDR
v4
RFC 2131 DHCP
RFC 2453 RIPv2
62
Gestione
Multicast IP
MIB
RFC 1213
RFC 1493
RFC 1724
RFC 1850
RFC 2021
RFC 2096
RFC 2613
RFC 2618
RFC 2620
RFC 2665
RFC 2668
RFC 2674
RFC 2737
RFC 2787
RFC 2863
RFC 2925
MIB II
Bridge MIB
RIPv2 MIB
OSPFv2 MIB
RMONv2 MIB
SMON MIB
RADIUS Client MIB
Ethernet-Like-MIB
802.3 MAU MIB
VRRP MIB
Ping MIB
Gestione della rete
IEEE 802.1AB
9 (eventi)
RFC 3176 sFlow
(LLDP-MED)
SNMPv1/v2c/v3
XRMON
OSPF
RFC 3101 OSPF NSSA
QoS/Cos
8 code/porta
Sicurezza
RFC 1492 TACACS+
Specifiche
Porte
Peso
Modulo 10G
Eccezioni
Switch ProCurve Intelligent Edge 3500yl-24G-PWR (J8692A)
1 slot per moduli
20 porte auto-sensing 10/100/1000 (IEEE 802.3 Type 10Base-T;
4 porte dual-personality — ciascuna porta può essere utilizzata come una
porta RJ-45 10/100/1000 (IEEE 802.3 Type 10Base-T; IEEE 802.3u Type
100Base-TX; IEEE 802.3ab 1000Base-T Gigabit Ethernet) con PoE o come
uno slot aperto mini-GBIC (per l’uso con i transceiver mini-GBIC)
1 slot per moduli
44 porte auto-sensing 10/100/1000 (IEEE 802.3 Type 10Base-T; IEEE 802.3u
Type 100Base-TX; IEEE 802.3ab Type 1000Base-T)
4 porte dual-personality — ciascuna porta può essere utilizzata come una
100Base-TX; IEEE 802.3ab 1000Base-T Gigabit Ethernet) con PoE o come
uno slot aperto mini-GBIC (per l’uso con i transceiver mini-GBIC)
39,2 x 44,3 x 4,4 cm (altezza 1U)
6,4 kg
43,0 x 44,3 x 4,4 cm (altezza 1U)
7,3 kg
Memoria e processore stackable: Freescale PowerPC 8540 a 666 MHz,
4 MB di flash, 128 MB di compact flash, 256 MB di SDRAM DDR
Memoria e processore stackable: Freescale PowerPC 8540 a 666 MHz,
4 MB di flash, 128 MB di compact flash, 256 MB di SDRAM DDR
Installazione
Prestazioni
Latenza
1000 Mb
10 Gbps
Throughput
101 Gbps
115 Gbps
10.000 voci
148 Gbps
173 Gbps
10.000 voci
Da –40 °C a 70 °C
Da –40 °C a 70 °C
Fino a 4600 m
Potenza: 52,7 dB; pressione: 44,8 dB
ISO 7779, ISO 9296
Fino a 4600 m
Potenza: 55,1 dB; pressione: 45,3 dB
ISO 7779, ISO 9296
Lo switch si adegua automaticamente a qualunque tensione tra 100-127
e 200-240 volt e 50 o 60 Hz
706 kJ/ora (670 BTU/ora) (max non PoE)
991 kJ/ora (940 BTU/ora) (max utilizzando PoE)
100-127 V CA/200-240 V CA
10,0 A/5,0 A
723 W
50/60 Hz
Il consumo massimo energetico è di 200 W se non si utilizzano alimentatori
PoE (1,8 A a 110 V, 0,9 A a 220V); le specifiche di calore del solo switch
a pieno carico elencate sopra sottraggono il calore dissipato nei
dispositivi esterni con alimentazione PoE.
alimentazione PoE.
e 200-240 volt e 50 o 60 Hz
854 kJ/ora (810 BTU/ora) (max non PoE)
1.149 kJ/ora (1.090 BTU/ora) (max utilizzando PoE)
100-127 V CA/200-240 V CA
10,0 A/5,0 A
759 W
50/60 Hz
Il consumo massimo energetico è di 200 W se non si utilizzano alimentatori
PoE (1,8 A a 110 V, 0,9 A a 220V)
alimentazione PoE.
Umidità relativa
a riposo/stoccaggio
Altitudine
Acustica
Descrizione
Tensione
Corrente
Consumo energetico
Frequenza
Note
Sicurezza
CSA 22.2 No. 60950; UL 60950; IEC 60950; EN 60950
Emissioni
Immunità
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
63
Specifiche
(continua)
(seriale RS-232C)
Note
Il mini-GBIC Gigabit 1000Base-T J8177B non è supportato sugli switch serie 3500yl.
Protocolli generali
VLAN IEEE 802.1Q
Tree
(LACP)
RFC 768 UDP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 TELNET
RFC 951 BOOTP
RFC 1058 RIPv2
RFC 1519 CIDR
v4
RFC 2131 DHCP
RFC 2453 RIPv2
64
Gestione
Multicast IP
MIB
RFC 1213
RFC 1493
RFC 1724
RFC 1850
RFC 2021
RFC 2096
RFC 2613
RFC 2618
RFC 2620
RFC 2665
RFC 2668
RFC 2674
RFC 2737
RFC 2787
RFC 2863
RFC 2925
MIB II
Bridge MIB
RIPv2 MIB
OSPFv2 MIB
RMONv2 MIB
SMON MIB
RADIUS Client MIB
Ethernet-Like-MIB
802.3 MAU MIB
VRRP MIB
Ping MIB
Gestione della rete
IEEE 802.1AB
9 (eventi)
RFC 3176 sFlow
(LLDP-MED)
SNMPv1/v2c/v3
XRMON
OSPF
RFC 3101 OSPF NSSA
QoS/Cos
8 code/porta
Sicurezza
RFC 1492 TACACS+
Moduli per Switch ProCurve serie 5400zl/3500yl
Moduli zl
(J8707A)
Modulo PoE 10/100/1000 a 24 porte per switch
Modulo 10 GbE X2 a 4 porte per switch serie zl
Modulo PoE 10/100/1000 a 24 porte per switch serie zl
Porte
Porte
Tipo di supporti: IEEE Auto-MDI/MDIX
Peso: 0,79 kg
Temperatura di funzionamento: da 0° C a 40° C
Peso: 0,98 kg
Note
Cablaggio
Tipo:
(J8708A)
Modulo PoE 10/100/1000 a 20 porte + modulo mini-GBIC a 4 porte per
switch serie zl
Modulo 10 GbE CX4 a 4 porte per switch serie zl
Porte
IEEE 802.3u type 100Base-TX; IEEE 802.3ab Type 1000Base-T)
Peso: 1 kg
Note
Porte
4 porte CX-4 10-GbE (IEEE 802.3ak Type 10Gbase-CX4)
Duplex: solo full
Peso: 0,79 kg
Cablaggio
Distanza massima:
15 m utilizzando un cavo CX4
300 m utilizzando media converter ottici e cavi in fibra ottica multimodale
Note
Utilizzare cavi CX4 10 GbE (0,5–15 m) o ProCurve 10 GbE CX4 Media
Converter (J8439A).
Non vengono forniti cavi CX4 con questo modulo.
65
Moduli zl (continua)
Moduli yl
(J8706A)
+ 2 porte X2 (J8694A)
Modulo mini-GBIC a 24 porte per switch serie zl
Modulo 10 GbE con due porte fisse CX4 e due slot X2 per switch
ProCurve serie 3500yl e Switch 6200yl-24G-mGBIC
Porte
Peso: 0,91 kg
Note
Porte
2 porte 10-GbE (IEEE 802.3ak Type 10Gbase-CX4)
Duplex: solo full
Peso: 0,7 kg
Cablaggio
Distanza massima:
CX4: 15 m utilizzando cavi CX4 o 300 m utilizzando il media converter con
MMF a nastro
Note
Solo le due porte fisse CX4 sul modulo supportano ProCurve 10-GbE CX4
Media Converter (J8439A).
La temperatura di funzionamento va da 0 °C a 40 °C se in uno slot X2 è
inserita un’unità ottica o transceiver X2 10 GbE.
Incluso un cavo CX4 da 0,5 m.
Licenze
Licenza Premium per switch serie 3500 (J8993A)
Licenza Premium per switch serie 5400 (J8994A)
Software di gestione dello switch ProCurve 3500yl con OSPF, modalità PIM
Dense, modalità PIM Sparse, VRRP
Software di gestione dello switch ProCurve 5400zl con OSPF, modalità PIM
Dense, modalità PIM Sparse, VRRP
Note
La licenza comprende le seguenti funzionalità:
Note
La licenza comprende le seguenti funzionalità:
•
•
•
•
•
•
•
•
OSPF
Modalità PIM Dense
Modalità PIM-sparse
VRRP
OSPF
Modalità PIM Dense
Modalità PIM-sparse
VRRP
66
Alimentatori
Alimentatore ad elevata potenza da 1500 W per switch serie zl. Fornisce 900
W per alimentazione PoE più 600 W per alimentazione switch. Solo 200-240 V.
Alimentatore standard da 875 W per switch serie zl. Fornisce 273 W
per alimentazione PoE più 600 W per alimentazione switch.
Peso: 3,4 kg
Peso: 3,2 kg
Corrente: 10 A
Frequenza: 50/60 Hz
Corrente: 12 A/5,7 A
Frequenza: 50/60 Hz
Note
Solo 200-240 V. L’installazione di J8713A riduce la specifica dello chassis
relativa all’altitudine a 3677 m.
L’alimentatore J8713A fornisce 600 W di alimentazione chassis e 900 W di
alimentazione PoE.
Per informazioni sulla linea di alimentatori per alimentazione PoE consultare
la guida agli ordini. Le unità vendute negli Stati Uniti includono un cavo di
alimentazione NEMA L6-20P con twist lock. Sono disponibili cavi non
bloccanti NEMA 6-20P opz.—per informazioni consultare la guida agli ordini.
(a pieno carico):
• Dissipazione del calore: 475 kJ/ora (450 BTU/ora) a 220 V
• Corrente massima: 5,1 A @ 220 V
NUOVO
(J8696A)
Fornisce alimentazione di sistema ridondante e/o alimentazione PoE
aggiuntiva per due switch contemporaneamente
Porte
2 porte RPS; 195 W disponibili per porta
2 porte EPS; 398 W disponibili per porta
Dimensioni (P x L x A): 39,12 x 44,2 x 4,39 cm altezza 1U
Peso: 6,89 kg
Dissipazione di calore max: 422 kJ/ora (400 BTU/ora) per lo stesso 620.
La dissipazione di calore del dispositivo con alimentazione PoE si
suppone avvenga esternamente al 620.
Corrente: 16 A/8 A
Alimentazione RPS: 390 W
Alimentazione PoE: 796 W
RPS: 12 V
PoE: –50 V
Frequenza: 50/60 Hz
Nota: Le cifre indicate sono relative alla potenza massima RPS e EPS
fornita a 2 switch simultaneamente. I cavi di alimentazione a 200-240 V
forniti con il modello 620 hanno una spina con classificazione più vicina
possibile a 13 A come consentito dagli standard di ciascun paese.
Note
Il modello ProCurve 620 supporta gli switch ProCurve serie 2900 (RPS),
serie 3500yl (RPS/PoE) e 6200yl (RPS).
Gli switch ProCurve 5400zl non sono supportati.
Il modello ProCurve 620 include 4 cavi RPS/EPS da 2 metri. Questi cavi
possono essere utilizzati per portare alimentazione RPS o PoE allo
switch alimentato.
Note
Per maggiori informazioni sulla gamma di alimentatori per alimentazione
PoE consultare la guida agli ordini.
(a pieno carico):
• Dissipazione del calore: 263 kJ/ora (250 BTU/ora) a 110 V,
222 kJ/ora (210 BTU/ora) a 220 V
• Corrente massima: 3,2 A a 110 V, 1,7 A a 220 V
NUOVO
Alimentatore ridondante per Switch ProCurve zl
(J8714A)
Chassis installabile in rack con due slot per consentire agli alimentatori
per switch zl di fornire alimentazione PoE aggiuntiva ad uno switch zl oltre
a quanto può essere fornito dai soli alimentatori interni dello switch
Porte
2 porte EPS
L’alimentazione PoE disponibile dipende dagli alimentatori installati
Dimensioni (P x L x A): 24,71 x 44,3 x 13,2 cm (altezza 3U)
Peso: 4,2 kg (alimentatori non installati)
Umidità relativa di funzionamento: da 15% a 95% a 40 °C,
senza condensa
Umidità relativa a riposo/stoccaggio: Da 15% a 95% a 40 °C,
senza condensa
Descrizione: Consumo energetico e dissipazione del calore per il power
shelf dipendono dagli alimentatori installati.
Nota: per la dissipazione del calore e i requisiti energetici del power shelf,
determinare e aggiungere queste cifre per l’alimentatore o gli
alimentatori installati.
Note
Il Power Supply Shelf per switch ProCurve ha due slot per alimentatori zl.
Fornisce alimentazione PoE solo per gli switch zl. Per gli alimentatori per
lo switch yl, vedere l’Alimentatore ridondante/esterno ProCurve 620.
La profondità del power shelf include 1,9 cm corrispondente alle maniglie
dell’alimentatore.
Alimentatori non inclusi.
67
(J9051A)
(J8177B)
Manager 2.0 — licenza per 500 utenti (J9012A)
68
Progettata per soddisfare le esigenze delle reti più complesse, la
serie di Switch ProCurve 5300xl offre switching scalabile di Layer 2,
3 e 4 in un formato compatto e modulare a 4 o 8 slot. Questi
switch sicuri e predisposti per la convergenza offrono flessibilità,
elevata densità di porte, aggiornamenti gratuiti del software e
garanzia a vita. Gli switch ProCurve serie 5300xl sono di facile
utilizzo ed offrono la tecnologia ASIC di terza generazione con
eccellente protezione dell’investimento e Ritorno degli Investimenti.
Switch ProCurve 5308xl
(J4819A)
Switch ProCurve 5308xl-48G
(J8167A)
(J4848B)
(J4850A)
(J8166A)
(J4849B)
69
Prestazioni
• Architettura: il crossbar switching fabric
non-blocking fino a 76,8 Gbps garantisce
switching wire-speed intra e inter-moduli
con throughput fino a 48 milioni di pps basato
su tecnologia ASIC sviluppata da ProCurve
• Ridondanza di router (XRRP): backup dinamico
per gruppi di due router per ottenere ambienti
routed ad elevata disponibilità
IEEE 802.3ad e trunking ProCurve: supporto fino
a 36 trunk, ciascuno con 8 collegamenti (porte)
• Moduli hot-swap: aggiunta o sostituzione di
moduli, mini-GBIC e uno degli alimentatori in
una configurazione con alimentatori ridondanti
senza interruzione della rete
• Alimentatore ridondante opzionale: offre
alimentazione ininterrotta e sostituzione di uno
dei due alimentatori ridondanti se installati
Switching layer 2
ridondanti per aumentare la larghezza di banda
aggregata disponibile
e 256 VLAN
70
Servizi layer 3
specifici indirizzi IP unicast o subnet broadcast
e impedire lo spoofing dei servizi UDP quali DHCP
Routing layer 3
• Routing IP layer 3: routing IP alla velocità del
mezzo fisico utilizzato; supporto per route
• OSPF-ECMP: possibilità di collegamenti multipli
con ridondanza in ambienti OSPF per
incrementare la continuità del servizio dei
collegamenti e scalare la larghezza di banda
Sicurezza
o impedendo completamente al virus di
diffondersi nelle VLAN routed senza la necessità
di dispositivi esterni
• ICMP throttling: impedisce attacchi
denial-of-service ICMP consentendo alle porte
switch di effettuare automaticamente il blocco
del traffico ICMP
un utente nell’autenticazione IEEE 802.1X
di un altro utente
e Web o MAC
• Access control list (ACL): fornisce filtro IP layer 3
basato su sorgente/destinazione dell’indirizzo
IP/sottorete e sorgente/destinazione del port
number TCP/UDP.
di rete autenticato
MAC configurati
delle password
dei file o da copia non autorizzata del file
di configurazione dello switch
• Accesso sicuro per la gestione di switch
ProCurve serie 5300xl: tutti i metodi di
Convergenza
• Routing IP multicast (PIM Dense): routing di
traffico IP multicast che utilizza il protocollo
di routing PIM dense
IP multicast
telefoni IP
classificazione in tempo reale del traffico
in 8 livelli di priorità mappati in 4 code
71
(continua)
– Rate limiting: massimi di larghezza di banda
di ingresso applicati per porta
– Minimi garantiti: minimi di larghezza di
banda di uscita garantiti per porta, per coda
Gestibilità
• Supporto per configurazione delle porte basato
su utenti: la configurazione delle porte dello
switch risponde agli attributi di utenti archiviati
su RADIUS per QoS e limitazione della velocità
quando l’utente effettua l’autenticazione; questi
attributi sono determinati dall’utente, non dalla
porta dello switch
• RMON, XRMON e sFlow: funzionalità avanzate
della rete
Servizi
le porte 10/100/1000
primario e secondario e di configurazione
indipendenti per il backup durante gli
aggiornamenti oppure ottimizzazione della
configurazione degli switch
di salvare un file di configurazione per ciascuna
immagine flash
• Risoluzione dei problemi: il monitoraggio delle
porte di ingresso/uscita consente la risoluzione
dei problemi di rete
• Banner personalizzato: visualizza la policy di
sicurezza quando gli utenti effettuano l’accesso
allo switch
72
di intervento nella vostra zona, contattate
l’ufficio vendite HP locale.
73
Specifiche
Switch ProCurve 5308xl (J4819A)
Switch ProCurve 5308xl-48G (J8167A)
Switch ProCurve 5372xl (J4848B)
Accessori inclusi
1 alimentatore ridondante per Switch ProCurve
gl/xl/vl (J4839A)
3 moduli 10/100/1000 per Switch ProCurve xl a
16 porte (J4907A)
gl/xl/vl (J4839A)
3 moduli 10/100-TX per switch ProCurve xl a 24
porte (J4820B)
gl/xl/vl (J4839A)
Porte
8 slot disponibili
5 slot disponibili
42 porte auto-sensing 10/100/1000
(IEEE 802.3 Type 10Base-T; IEEE 802.3u Type
100Base-TX; IEEE 802.3ab Type 1000Base-T)
Duplex: 10Base-T/100Base-TX: half o full;
1000Base-T: solo full
6 porte dual-personality—può utilizzare sia la
porta 10/100/1000 Gigabit RJ-45 per
cablaggio UTP o la porta mini-GBIC con
transceiver mini-GBIC
Supporta un massimo di 192 porte 10/100
auto-sensing oppure 112 porte 10/100/1000
auto-sensing o una combinazione
5 slot disponibili
72 porte 10/100 auto-sensing (IEEE 802.3 Type
10Base-T, IEEE 802.3u Type
100Base-TX)
Duplex: half o full
38,86 x 44,2 x 22,23 cm (altezza 5U)
13,86 kg
38,86 x 44,2 x 22,23 cm (altezza 5U)
14,08 kg
Motorola PowerPC a 200 MHz, 12 MB di flash,
32 MB di SDRAM
ARM9 a 66 MHz
128 KB
128 KB
18 MB
36 MB
Dual flash
32 MB di SDRAM
ARM7 a 66 MHz
128 KB
128 KB
18 MB
36 MB
Dual flash
auto-sensing oppure 128 porte
10/100/1000 auto-sensing
Peso (pieno carico)
38,86 x 44,2 x 22,23 cm (altezza 5U)
12,0 kg
Tipo e velocità processore per struttura Motorola PowerPC a 200 MHz, 12 MB di flash,
32 MB di SDRAM
Tipo e velocità processore per modulo N/A
N/A
Flash
N/A
SRAM
N/A
RDRAM
36 MB
Dual flash
Capacità Flash
Installazione
Prestazioni
Latenza
Throughput
<6 μs (FIFO)
76,8 Gbps
10.000 voci
<6 μs (FIFO)
76,8 Gbps
10.000 voci
<6 μs (FIFO)
76,8 Gbps
10.000 voci
Da 0 °C a 40 °C
Da 0 °C a 40 °C
Da 0 °C a 40 °C
Da –40 °C a 70 °C
Da –40 °C a 70 °C
Da –40 °C a 70 °C
Fino a 4,600 m
Fino a 4600 m
Fino a 4600 m
Tensione
Corrente
Consumo energetico
Frequenza
2.270 kJ/ora
100-127 V CA/200–240 V CA
8,2 A/3,8 A
630 W
50/60 Hz
2.270 kJ/ora
100-127 V CA/200–240 V CA
8,2 A/3,8 A
630 W
50/60 Hz
2.270 kJ/ora
100-127 V CA/200–240 V CA
8,2 A/3,8 A
630 W
50/60 Hz
Sicurezza
Emissioni
Umidità relativa
di funzionamento
Temperatura
a riposo/stoccaggio
Umidità relativa
a riposo/stoccaggio
Altitudine
74
auto-sensing
Armoniche
Sfarfallio
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CD, 8 kV AD
IEC 61000-4-3; 3 V/m
0,5 kV (segnale)
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
IEC 61000-4-11; riduzione >95%, mezzo periodo,
riduzione 30%, 25 periodi
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CD, 8 kV AD
IEC 61000-4-3; 3 V/m
0,5 kV (segnale)
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CD, 8 kV AD
IEC 61000-4-3; 3 V/m
0,5 kV (segnale)
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
Gestione
ProCurve Manager Plus; ProCurve Manager (incluso); interfaccia a riga di comando; browser Web; menu di configurazione; gestione fuori banda (seriale RS-232C)
Immunità
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Protocolli generali
VLAN IEEE 802.1Q
Tree
(LACP)
RFC 768 UDP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 TELNET
RFC 951 BOOTP
RFC 1058 RIPv2
RFC 2030 Simple Network Time Protocol (SNTP) v2
RFC 2131 DHCP
RFC 2453 RIPv2
Multicast IP
RFC 3376 IGMPv3
MIB
RFC 1213 MIB II
RFC 1493 Bridge MIB
RFC 1724 RIPv2 MIB
RFC 2021 RMONv2 MIB
RFC 2613 SMON MIB
Gestione della rete
Link Layer Discovery Protocol (LLDP) IEEE 802.1AB
RFC 3176 sFlow
(LLDP-MED)
SNMPv1/v2c/v3
XRMON
OSPF
RFC 2328 OSPFv2
QoS/Cos
8 code/porta
Sicurezza
RFC 1492 TACACS+
75
Specifiche
Accessori inclusi
gl/xl/vl (J4839A)
2 moduli 10/100/1000 per Switch ProCurve xl a 16
porte (J4907A)
gl/xl/vl (J4839A)
2 moduli 10/100-TX per switch ProCurve xl a 24
porte (J4820B)
gl/xl/vl (J4839A)
Porte
4 slot disponibili
2 slot disponibili
10Base-T, IEEE 802.3u Type 100Base-TX)
Duplex: half o full
auto-sensing oppure 64 porte
10/100/1000 auto-sensing
2 slot disponibili
28 porte auto-sensing 10/100/1000 (IEEE 802.3
Type 10Base-T; IEEE 802.3u Type 100Base-TX;
4 porte dual-personality—può utilizzare sia la porta
10/100/1000 Gigabit RJ-45 per cablaggio
UTP o la porta mini-GBIC con transceiver
mini-GBIC
auto-sensing o una combinazione
38,86 x 44,2 x 13,34 cm
(altezza 3U)
9,85 kg
38,86 x 44,2 x 13,34 cm
(altezza 3U)
11,0 kg
38,86 x 44,2 x 13,34 cm
(altezza 3U)
11,2 kg
32 MB di SDRAM
ARM9 a 66 MHz
128 KB
128 KB
18 MB
36 MB
Dual flash
32 MB di SDRAM
ARM7 a 66 MHz
128 KB
128 KB
18 MB
36 MB
Dual flash
Peso (pieno carico)
Tipo e velocità processore per struttura Motorola PowerPC a 200 MHz, 12 MB di flash,
32 MB di SDRAM
Tipo e velocità processore per modulo N/A
N/A
Flash
N/A
SRAM
N/A
RDRAM
36 MB
Dual flash
Capacità Flash
Installazione
Installazione in rack standard EIA da 19” per telecomunicazioni o in cabinet equipaggiato (minuteria accessoria inclusa); installazione solo su superficie orizzontale
Prestazioni
Latenza
Throughput
<6 μs (FIFO)
38,4 Gbps
10.000 voci
<6 μs (FIFO)
38,4 Gbps
10.000 voci
<6 μs (FIFO)
38,4 Gbps
10.000 voci
Da 0 °C a 40 °C
Da 15% a 95% a 40 °C,
senza condensa
Da –40 °C a 70 °C
Da 0 °C a 40 °C
Da 15% a 95% a 40 °C,
senza condensa
Da –40 °C a 70 °C
Da 0 °C a 40 °C
Da 15% a 95% a 40 °C,
senza condensa
Da –40 °C a 70 °C
Fino a 4,600 m
Fino a 4,600 m
Fino a 4600 m
Tensione
Corrente
Consumo energetico
Frequenza
2.270 kJ/ora
100-127 V CA/200–240 V CA
8,2 A/3,8 A
630 W
50/60 Hz
2.270 kJ/ora
100-127 V CA/200–240 V CA
8,2 A/3,8 A
630 W
50/60 Hz
2.270 kJ/ora
100-127 V CA/200–240 V CA
8,2 A/3,8 A
630 W
50/60 Hz
Sicurezza
Emissioni
Umidità relativa
di funzionamento
Temperatura
a riposo/stoccaggio
Umidità relativa
a riposo/stoccaggio
Altitudine
76
auto-sensing
Immunità
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CD, 8 kV AD
IEC 61000-4-3; 3 V/m
IEC 61000-4-4; 1.0 kV (alimentazione),
0,5 kV (segnale)
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CD, 8 kV AD
IEC 61000-4-3; 3 V/m
0.5 kV (segnale)
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CD, 8 kV AD
IEC 61000-4-3; 3 V/m
0,5 kV (segnale)
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
Gestione
ProCurve Manager Plus; ProCurve Manager (incluso); interfaccia a riga di comando; browser Web; menu di configurazione; gestione fuori banda (seriale RS-232C)
Protocolli generali
VLAN IEEE 802.1Q
Tree
(LACP)
RFC 768 UDP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 TELNET
RFC 951 BOOTP
RFC 1058 RIPv2
RFC 2131 DHCP
RFC 2453 RIPv2
Multicast IP
RFC 3376 IGMPv3
MIB
RFC 1213 MIB II
RFC 1493 Bridge MIB
RFC 1724 RIPv2 MIB
RFC 2021 RMONv2 MIB
RFC 2613 SMON MIB
Gestione della rete
RFC 3176 sFlow
(LLDP-MED)
SNMPv1/v2c/v3
XRMON
OSPF
RFC 2328 OSPFv2
QoS/Cos
8 code/porta
Sicurezza
RFC 1492 TACACS+
77
Moduli e alimentatore ridondante per Switch ProCurve xl
Modulo 10/100-TX per switch ProCurve xl a 24 porte
(J4820B)
Modulo 100/1000-T per switch ProCurve xl a 4 porte
(J4821B)
con 24 porte 10/100 auto-sensing
con 4 porte 100/1000 auto-sensing
Porte
24 porte RJ-45 auto-sensing 10/100 (IEEE 802.3 Type 10Base-T; IEEE
802.3u Type 100Base-TX)
Duplex: half o full
Porte
Peso: 0,79 kg
Peso: 0,68 kg
Cablaggio
Tipo:
• 10Base-T: cavi di categoria 3 (o superiore) non schermati UTP o
schermati STP con impedenza di 100 Ω, conformi alle specifiche IEEE
802.3 Type 10Base-T
100Base-TX
Cablaggio
Tipo:
100Base-TX
Distanza massima:
100 m
Distanza massima:
100 m
Modulo Mini-GBIC per switch ProCurve xl a 4 porte
(J4878B)
Modulo 100-FX MTRJ per switch ProCurve xl a 12
porte (J4852A)
con 4 slot disponibili mini-GBIC
con 12 porte 100Base-FX MTRJ
Porte
Porte
12 porte 100Base-FX (IEEE 802.3u Type 100Base-FX)
Duplex: half o full
Peso: 0,65 kg
Peso: 0,81 kg
Cablaggio
Tipo:
Distanza massima:
2 km (full duplex) o 412 m (half duplex)
78
Modulo 10/100-TX PoE per switch ProCurve xl a
24 porte (J8161A)
Modulo 10/100/1000 per switch ProCurve xl a
16 porte (J4907A)
con 24 porte 10/100 IEEE 802.3af auto-sensing abilitate PoE
con 14 porte 10/100/1000 auto-sensing e 2 porte dual-personality
(10/100/1000 o mini-GBIC)
Porte
Duplex: half o full
Peso: 1 kg
Note
Richiede ProCurve 600 EPS/RPS o 610 EPS per alimentazione PoE
Modulo ProCurve Wireless Edge Services xl (J9001A)
Wireless Edge Services xl consente la gestione centralizzata della LAN
wireless e di servizi wireless avanzati, permettendo di ottenere una rete
mobile flessibile, altamente sicura e multiservizi.
Peso: 0,86 kg
Porte
2 porte RJ-45 dual-personality
Peso: 0,7 kg
Cablaggio
Tipo:
• 10Base-T: cavi di categoria 3 (o superiore) non schermati UTP o
schermati STP con impedenza di 100 Ω, conformi alle specifiche
100Base-TX
Modulo ProCurve Redundant Wireless Edge Services
xl (J9003A)
Il modulo ridondante adotta automaticamente ProCurve radio port se
il modulo ProCurve Wireless Edge Services xl principale non è disponibile
o subisce un guasto.
Peso: 0,86 kg
79
Alimentatore ridondante per switch ProCurve gl/xl/vl
Modulo per switch ProCurve xl Access Controller
(J8162A)
Il modulo per Switch ProCurve xl Access Controller consente agli utenti
mobili di accedere adeguatamente ai servizi di rete senza compromettere
la sicurezza della rete.
Peso: 0,86 kg
Per maggiori informazioni vedere pagina 185.
Peso: 2,5 kg
Corrente: 8,2 A/3,8 A
Intervallo di frequenza: 50/60 Hz
Note
installato.
(J8177B)
(J8168A) (supporto per alimentatore ridondante
esterno solo per il modulo J8161A)
Alimentatore esterno ProCurve 610 (J8169A)
Licenza 12 RP per modulo ProCurve Wireless
Services (J9002A)
80
Gli Switch ProCurve serie 3400cl sono switch 10/100/1000
intelligent edge stackable a 24 e 48 porte a costi contenuti
con uplink 10 Gigabit* e funzionalità di stacking opzionali.
Creati in risposta alla sempre maggiore necessità di capacità
di rete in un mondo in cui le applicazioni impegnative stanno
diventando la norma, questi switch Layer 3 basati su standard
del settore offrono prestazioni eccezionali ed eccellenti
funzionalità di gestione del traffico e di controllo dell’accesso.
Il risultato è una rete multiservizi efficiente, sicura ed ad
un elevato throughput in grado di gestire le esigenze delle
applicazioni di oggi e di quelle che emergeranno in futuro.
Switch ProCurve 3400cl-24G (J4905A)
*Richiede modulo per Switch ProCurve 10 GbE Media Flex (J8435A)
81
Connettività
• Funzionalità dual-personality: quattro porte
o -LH
le porte 10/100/1000
Prestazioni
• Backplane a 88 Gbps con 64 mpps
(ProCurve 3400cl-24G) e backplane a 136 Gbps
con 99,5 mpps (ProCurve 3400cl-48G):
larghezza di banda elevata e throughput
a bassa latenza
• Configurazioni di queuing selezionabili:
maggiori prestazioni grazie alla possibilità
di scegliere la configurazione di queuing più
adatta alle esigenze delle vostre applicazioni
di rete
• Jumbo frames: su porte Gigabit e 10 Gigabit,
consente servizi di backup e disaster-recovery
in remoto ad elevate prestazioni (fino a 4 porte
per modulo su moduli Gigabit)
• Ridondanza di router (XRRP): backup
IEEE 802.3ad e trunking ProCurve: supporta
(porte) per trunk
82
Switching layer 2
ridondanti per aumentare la larghezza di
banda aggregata disponibile
e 256 VLAN
Routing layer 3
• Routing IP layer 3: routing IP alla velocità
del mezzo fisico utilizzato; supporto per route
Sicurezza
• Access control list (ACL): fornisce filtro
IP layer 3 basato su sorgente/destinazione
dell’indirizzo IP/sottorete e
sorgente/destinazione del port number
TCP/UDP.
• Protezione dinamica ARP: blocco del broadcast
ARP proveniente da host non autorizzati,
di rete
delle password
in8 livelli di priorità mappati in 4 code
• Secure Sockets Layer (SSL): crittografia di
tutto il traffico HTTP per un accesso sicuro
nello switch
• IEEE 802.1X: metodo basato su standard
Gestibilità
MAC configurati
• Autenticazione basata su Web: come per
Convergenza
• RMON, XRMON e SMON: funzionalità
• Find-Fix-and-Inform: rilevamento e
risoluzione automatica dei comuni problemi
di rete, con notifica all’amministratore
primario e secondario indipendenti per
il backup durante gli aggiornamenti
della rete
2500, serie 2510, serie 2600, serie 2800,
serie 2810, serie 2900, serie 3400cl, serie
3500yl, serie 4200vl, 6108, 6200yl-24G-mGBIC
e serie 6400cl
• Rate limiting: massimi di ingresso applicati
per porta
lavorativo successivo alla chiamata
• Routing IP multicast (PIM Dense): routing di
traffico IP multicast che utilizza il protocollo
di routing PIM dense
83
Servizi
Switch ProCurve 3400cl-24G
Switch ProCurve 3400cl-48G
vendite HP locale.
84
Specifiche
1 slot disponibile
20 porte 10/100/1000 auto-sensing (IEEE 802.3 Type 10Base-T,
IEEE 802.3u Type 100Base-TX, IEEE 802.3ab Type 1000Base-T)
4 porte dual-personality; ogni porta può essere utilizzata come
porta RJ-45 10/100/1000 (IEEE 802.3 Type 10Base-T; IEEE 802.3u
Type 100Base-TX; IEEE 802.3ab Type 1000Base-T Gigabit Ethernet)
o come slot disponibile mini-GBIC (per l’uso con i transceiver mini-GBIC)
Supporta un massimo di 24 porte 10/100/1000 auto-sensing più
2 porte 10-GbE
1 slot disponibile
44 porte auto-sensing 10/100/1000 (IEEE 802.3 Type 10Base-T,
4 porte dual-personality; ciascuna porta può essere utilizzata come
Type 100Base-TX; IEEE 802.3ab 1000Base-T Gigabit Ethernet) o come
slot disponibile mini-GBIC (per l’uso con i transceiver mini-GBIC)
Supporta un massimo di 48 porte Gigabit più 2 porte 10-GbE
Peso
36,7 x 44,0 x 4,4 cm (altezza 1U)
4,66 kg
43 x 44,0 x 4,4 cm (altezza 1U)
4,91 kg
Capacità Flash
SDRAM
2 MB (1 MB per 12 porte)
16 MB, dual flash
128 MB
4 MB (1 MB per 12 porte)
16 MB, dual flash
128 MB
Installazione
Prestazioni
1000 Mb
10 Gbps
Throughput
<6 μs
<10 μs
88 Gbps
10.000 voci
<6 μs
<10 μs
Fino a 99,5 milioni pps
136 Gbps
10.000 voci
Altitudine
Acustica
Da 0 °C a 40 °C se utilizzato con X2 10-GbE
Da –40 °C a 70 °C
Fino a 4600 m
Potenza: <53 dB a <25°C; DIN 45635 T.19 per ISO 7779
Da 0 °C a 40 °C se utilizzato con X2 10-GbE
Da -40 °C a 70 °C
Fino a 4600 m
Tensione
Corrente
Consumo energetico
Frequenza
Lo switch si adegua automaticamente a qualunque tensione tra 100–127
e 200-240 V e 50 o 60 Hz
324 kJ/ora (307 BTU/ora), incluso utilizzo di moduli cl opzionali con
ottica
100-127 V CA/200-240 V CA
2,0 A/1,0 A
90 W
50/60 Hz
e 200–240 V e 50 o 60 Hz
509 kJ/ora(482 BTU/ora), incluso utilizzo di moduli cl opzionali con
ottica
100-127 V CA/200-240 V CA
3,0 A /1,5 A
141 W
50/60 Hz
Sicurezza
CSA 22.2 No. 60950; EN 60950/IEC 60950; UL 60950
CSA 22.2 No. 60950; EN 60950/IEC 60950; UL 60950
Emissioni
Immunità
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Variazioni di tensione e interruzioni
Armoniche
Sfarfallio
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CD, 8 kV AD
IEC 61000-4-3; 3 V/m
IEC 61000-4-4, 1,0 kV (alimentazione), 0,5 kV (segnale)
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8, 1 A/m, 50 o 60 Hz
IEC 61000-4-11, riduzione >95%, mezzo periodo, riduzione 30%, 25 periodi
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
Porte
Descrizione
Gestione
(seriale RS-232C)
85
Specifiche
(continua)
86
Multicast IP
RFC 3376 IGMPv3
Protocolli generali
VLAN IEEE 802.1Q
IEEE 802.1v VLAN Classification by Protocol and
Port
Tree
(LACP)
RFC 768 UDP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 TELNET
RFC 951 BOOTP
RFC 1058 RIPv2
v2
RFC 2131 DHCP
RFC 2453 RIPv2
MIB
RFC 1213
RFC 1493
RFC 1724
RFC 1850
RFC 2021
RFC 2096
RFC 2618
RFC 2620
RFC 2665
RFC 2668
RFC 2674
RFC 2737
RFC 2863
RFC 2925
MIB II
Bridge MIB
RIPv2 MIB
OSPF v2 MIB
RMONv2 MIB
RADIUS Client MIB
Ethernet-Like-MIB
802.3 MAU MIB
Ping MIB
Gestione della rete
802.1AB
e 9 (eventi)
RFC 3176 sFlow
SNMPv1/v2c/v3
XRMON
OSPF
RFC 2328 OSPFv2
QoS/Cos
8 code/porta
Sicurezza
Control
RFC 1492 TACACS+
Moduli per Switch ProCurve serie 3400cl
Modulo per Switch ProCurve 10 GbE Media Flex
(J8435A)
Modulo per Switch ProCurve cl 10 GbE CX4
Copper (J8434A)
Alimentatore ridondante esterno
ProCurve 600 (J8168A)
87
Edge Switch—Managed
88
Gli switch ProCurve della serie 4200vl sono chassis modulari
che offrono una soluzione LAN flessibile e a costi contenuti
in alternativa agli switch di tipo stackable. Questi switch con
un comprovato formato a chassis offrono elevata qualità ed
affidabilità nelle soluzioni scalabili 10/100 e 10/100/1000
che si integrano facilmente in qualunque rete.
NUOVO Switch ProCurve 4208vl72GS (J9030A)
Switch ProCurve 4208vl-96
(J8775A)
Switch ProCurve 4208vl
(J8773A)
Switch ProCurve 4204vl48GS (J9064A)
(J8772A)
Switch ProCurve 4204vl
(J8770A)
NUOVO
89
Connettività
le porte 10/100/1000
Prestazioni
• Architettura: il crossbar switching fabric
non-blocking fino a 76,8 Gbps garantisce
switching wire-speed intra e inter-moduli
con throughput fino a 48 milioni di pps basato
su tecnologia ASIC sviluppata da ProCurve
per 36 trunk, ciascuno con 8 collegamenti
(porte) per trunk; supporto per trunking
su moduli diversi dello chassis
multipli; include i protocolli IEEE 802.1D
Spanning Tree e IEEE 802.1w Rapid Spanning
Tree
• Moduli hot-swap: possibilità di aggiunta
o sostituzione di moduli e mini-GBIC senza
interruzione della rete
• Alimentazione ridondante opzionale: offre
alimentazione ininterrotta e sostituzione
di uno dei due alimentatori ridondanti
se installati
Switching layer 2
90
Routing layer 3
• Routing IP di base: routing automatico con
le VLAN connesse e con 16 route statiche—
inclusa una default route—nelle reti IP
Sicurezza
solo a determinati indirizzi MAC, che possono
essere appresi o specificati dall’amministratore
MAC configurati
– IEEE 802.1X: metodo basato su standard del
settore per l’autenticazione degli utenti
utilizzando il supplicant IEEE 802.1X sul
client in combinazione con un server RADIUS
– Autenticazione Web: come per
– Autenticazione MAC: il client è autenticato
con il server RADIUS in base al proprio
indirizzo MAC
NUOVO
Flessibilità di autenticazione:
autenticazione di un massimo di 8 utenti
IEEE 802.1X per porta; impedisce l’intrusione
da parte di un utente nell’autenticazione
IEEE 802.1X di un altro utente
e 256 VLAN
• FTP sicuro: trasferimento sicuro dei file
da/allo switch (protezione contro download
indesiderati dei file o la copia non autorizzata
del file di configurazione dello switch)
• TACACS+: gestione semplificata della sicurezza
degli switch mediante server di autenticazione
delle password
nello switch
allo switch
Convergenza
• Multicast IP (IGMPv3 basato su dati):
della rete
estensione standard di LLDP che archivia
valori per parametri quali QoS e VLAN per
Gestibilità
backup durante gli aggiornamenti
• File di configurazione multipli: possibilità di
salvare un file di configurazione su memoria
flash
singolo indirizzo IP per lo stack virtuale di 16
switch, inclusi gli switch ProCurve serie 2500,
serie 2510, serie 2600, serie 2800, serie 2810,
serie 2900, serie 3400cl, serie 3500yl, serie
4200vl, 6108, 6200yl-24G-mGBIC e serie 6400cl
• Risoluzione dei problemi: il monitoraggio
delle porte di ingresso/uscita consente la
risoluzione dei problemi di rete
dal Web
parte dei paesi)
91
Servizi
Switch ProCurve 4204vl e
Switch ProCurve 4204vl-48GS
92
Switch ProCurve Switch 4208vl e
Switch ProCurve 4208vl-72GS
www.procurve.eu/services
vendite HP locale.
Specifiche
Switch ProCurve 4208vl-72GS (J9030A)
Switch ProCurve 4208vl-96 (J8775A)
Switch ProCurve 4208vl (J8773A)
Accessori inclusi
2 moduli Gig-T per switch ProCurve vl a 24 porte
(J8768A),
1 modulo Gig-T per switch ProCurve vl a 20 porte
+ 4 porte SFP (J9033A)
4 moduli 10/100-TX per switch ProCurve vl a 24
porte (J8765A)
N/D
Porte
5 slot disponibili
Type 10Base-T, IEEE 802.3u Type 100Base-TX,
auto-sensing o 24 mini-GBIC, o una combinazione
4 slot disponibili
Duplex: half o full
8 slot disponibili
Include 1 x J4839A
Include 1 x J4839A
Include 1 x J4839A
38,86 x 44,2 x 22,23 cm
(altezza 5U)
14,01 kg
38,86 x 44,2 x 22,23 cm
(altezza 5U)
14,65 kg
38,86 x 44,2 x 22,23 cm
(altezza 5U)
12,18 kg
Dimensioni del buffer di pacchetto:
Motorola PowerPC MPC8245 a 330 MHz,
24 MB di flash, 64 MB di SDRAM
36 MB
36 MB
36 MB
Installazione
Prestazioni
Latenza
Throughput
<6 μs (FIFO)
76,8 Gbps
<6 μs (FIFO)
76,8 Gbps
<6 μs (FIFO)
76,8 Gbps
Da
Da
Da
Da
Da
Da
Da
Da
Da
Da
Da
Da
Alimentatori
Peso (pieno carico)
Modulo fabric
Umidità relativa
a riposo/stoccaggio
Altitudine
Acustica
0 °C a 40 °C
15% a 95% a 40 °C, senza condensa
–40 °C a 70 °C
Supporta un massimo di 192 porte 10/100 o
96 porte 10/100/1000 o 16 mini-GBIC,
o una combinazione
0 °C a 40 °C
–40 °C a 70 °C
auto-sensing o 192 porte 10/100/1000
auto-sensing o 32 mini-GBIC,
o una combinazione
0 °C a 40 °C
–40 °C a 70 °C
Fino a 4,600 m
Alimentazione: 64,2 dB; DIN 45635T.19 per ISO 7779
Fino a 4,600 m
Fino a 4,600 m
Tensione
Corrente
Consumo energetico
Frequenza
2.270 kJ/ora
100-127 V CA/200–240 V CA
8,2 A/3,8 A
630 W
50/60 Hz
2.270 kJ/ora
100-127 V CA/200–240 V CA
8,2 A/3,8 A
630 W
50/60 Hz
2.270 kJ/ora
100-127 V CA/200–240 V CA
8,2 A/3,8 A
630 W
50/60 Hz
Sicurezza
CSA 22.2 No. 950; UL 60950; EN 60950
Emissioni
FCC Class A; VCCI Class A; EN 55022/CISPR 22 Class A; CISPR 22 Class A; EN 55024; IEC/EN 61000-3-2; IEC/EN 61000-3-3
Immunità
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
EN 55024, CISPR 24
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8
IEC 61000-4-11
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
EN 55024, CISPR 24
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8
IEC 61000-4-11
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
EN 55024, CISPR 24
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8
IEC 61000-4-11
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
Gestione
ProCurve Manager Plus; ProCurve Manager (incluso); interfaccia a riga di comando; browser Web; menu di configurazione, gestione fuori banda
(console per porta seriale DB-9); MIB Ethernet 802.3; Repeater MIB; Ethernet Interface MIB
Note
93
Specifiche
(continua)
94
Multicast IP
RFC 3376 IGMPv3
Protocolli generali
VLAN IEEE 802.1Q
Tree
(LACP)
RFC 768 UDP
RFC 791 IP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 Telnet
v4
MIB
RFC 1213
RFC 1493
RFC 2613
RFC 2618
RFC 2665
RFC 2668
RFC 2737
QoS/Cos
8 code/porta
MIB II
Bridge MIB
SMON MIB
RADIUS Client MIB
Ethernet-Like-MIB
802.3 MAU MIB
Gestione della rete
802.1AB
RFC 1757 RMON 4 gruppi: statistiche, cronologia,
allarmi ed eventi
RFC 3176 sFlow
(LLDP-MED)
SNMPv1/v2c/v3
XRMON
Sicurezza
Control
SSHv2 Secure Shell
Specifiche
Accessori inclusi
1 modulo Gig-T per switch ProCurve vl a 24 porte N/D
(J8768A)
1 modulo Gig-T per switch ProCurve vl a 20 porte +
4 porte SFP (J9033A)
N/D
Porte
2 slot disponibili
Type 10Base-T, IEEE 802.3u Type 100Base-TX,
auto-sensing o 12 mini-GBIC, o una combinazione
2 slot disponibili
Duplex: half o full
4 slot disponibili
auto-sensing o 48 porte Gigabit o 8 mini-GBIC,
o una combinazione
auto-sensing o 96 porte 10/100/1000
auto-sensing o 16 mini-GBIC o una combinazione
Include 1 x J4839A
Include 1 x J4839A
Include 1 x J4839A
38,86 x 44,2 x 13,34 cm
(altezza 3U)
11,09 kg
38,86 x 44,2 x 13,34 cm
(altezza 3U)
10,8 kg
38,86 x 44,2 x 13,34 cm
(altezza 3U)
9,41 kg
36 MB
36 MB
Alimentatori
Peso (pieno carico)
Modulo fabric
Dimensioni del buffer di pacchetto: 36 MB
Installazione
Prestazioni
Latenza
Throughput
<6 μs (FIFO)
38,4 Gbps
<6 μs (FIFO)
33,6 Gbps
<6 μs (FIFO)
38,4 Gbps
Da
Da
Da
Da
Da
Da
Da
Da
Da
Da
Da
Da
Umidità relativa
a riposo/stoccaggio
Altitudine
Acustica
0 °C a 40 °C
–40 °C a 70 °C
0 °C a 40 °C
–40 °C a 70 °C
0 °C a 40 °C
–40 °C a 70 °C
Fino a 4,600 m
Fino a 4,600 m
Fino a 4,600 m
Tensione
Corrente
Consumo energetico
Frequenza
2.270 kJ/ora
100-127 V CA/200–240 V CA
8,2 A/3,8 A
630 W
50/60 Hz
2.270 kJ/ora
100-127 V CA/200–240 V CA
8,2 A/3,8 A
630 W
50/60 Hz
2.270 kJ/ora
100-127 V CA/200–240 V CA
8,2 A/3,8 A
630 W
50/60 Hz
Sicurezza
CSA 22.2 No. 950; UL 60950; EN 60950
Emissioni
FCC Class A; VCCI Class A; EN 55022/CISPR 22 Class A; CISPR 22 Class A; EN 55024; IEC/EN 61000-3-2; IEC/EN 61000-3-3
Immunità
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
EN 55024, CISPR 24
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8
IEC 61000-4-11
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
EN 55024, CISPR 24
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8
IEC 61000-4-11
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
EN 55024, CISPR 24
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8
IEC 61000-4-11
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
Gestione
ProCurve Manager Plus; ProCurve Manager (incluso); interfaccia a riga di comando; browser Web; menu di configurazione, gestione fuori banda
(console per porta seriale DB-9); MIB Ethernet 802.3; Repeater MIB; Ethernet Interface MIB
Note
95
Specifiche
(continua)
Multicast IP
RFC 3376 IGMPv3
QoS/Cos
8 code/porta
Protocolli generali
VLAN IEEE 802.1Q
Tree
(LACP)
RFC 768 UDP
RFC 791 IP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 Telnet
96
RFC 1213 MIB II
RFC 1493 Bridge MIB
RFC 2613 SMON MIB
Gestione della rete
RFC 1757 RMON 4 gruppi: statistiche, cronologia,
allarmi ed eventi
RFC 3176 sFlow
(LLDP-MED)
SNMPv1/v2c/v3
XRMON
Sicurezza
Control
SSHv2 Secure Shell
Moduli per Switch ProCurve serie 4200vl
Modulo Mini-GBIC per switch ProCurve vl a 4 porte
(J8776A)
Modulo 100-FX MTRJ per switch ProCurve vl
a 12 porte (J8763A)
con 4 slot mini-GBIC XCVR
con 12 porte MTRJ fiber 100-FX
Porte
Porte
12 porte MTRJ 100Base-FX (IEEE 802.3u Type 100Base-FX)
Duplex: half o full
Dimensioni: 22,78 x 20,32 x 4,45 cm
Peso: 0,65 kg
Cablaggio
Tipo:
Modalità singola o multimodale
Note
Il transceiver ProCurve 100-FX SFP-LC (J9054B) non è supportato in
questo modulo.
Peso: 0,81 kg
Cablaggio
Tipo:
Distanza massima:
Modulo 10/100-TX per switch ProCurve vl a 24 porte
(J8765A)
NUOVO
con 24 porte RJ-45 10/100
con 20 porte RJ-45 10/100/1000-T e 4 porte SFP
Porte
Duplex: half o full
Porte
Peso: 0,65 kg
Cablaggio
Tipo:
100Base-TX
Distanza massima:
100 metri
Modulo Gig-T per switch ProCurve a 20 porte
+ SFP a 4 porte (J9033A)
Peso: 0,69 kg
Cablaggio
Tipo:
Note
97
Moduli per Switch ProCurve serie 4200vl
NUOVO
Modulo Gig-T per switch ProCurve vl a 24
porte (J8768A)
con 24 porte RJ-45 10/100/1000-T
Porte
Alimentatore ridondante per switch ProCurve
gl/xl/vl (J4839A)
(J8177B)
Dimensioni: 22,78 x 20,32 x 4,45 cm
Peso: 0,56 kg
Cablaggio
Tipo:
ProCurve Manager 2.2
Aggiornamento ProCurve Manager Plus v2.2 da
ProCurve Manager Plus 1.6 o successivo
(J9056A)
(J9058A)
Manager 2.0 licenza per 500 utenti (J9012A)
Manager 2.0 (aggiornamento da 1.0) (J9013A)
ProCurve Identity Driven Manager 2.0—licenza
aggiuntiva per 2000 utenti (J9014A)
98
NUOVO
La gamma di switch ProCurve serie 2900 consiste di due switch:
lo switch ProCurve 2900-24G con 24 porte 10/100/1000
e lo switch ProCurve 2900-48G con 48 porte 10/100/1000.
Entrambi hanno 4 porte dual-personality per connettività
10/100/1000 o mini-GBIC. Inoltre, grazie alla presenza integrata
di quattro porte 10-Gigabit Ethernet (due CX4 e due X2), la serie
2900 offre la possibilità di stacking e gli uplink multipli più flessibili
e semplici da installare della sua classe. Grazie alla funzione di
routing statico presente, robuste funzionalità di sicurezza e gestione,
garanzia gratuita a vita e aggiornamenti software gratuiti, la serie
2900 è una soluzione conveniente ed adattabile alle esigenze future
per i clienti che desiderano creare reti ad elevate prestazioni.
NUOVO
Switch ProCurve 2900-24G (J9049A)
NUOVO
99
Gestione
• sFlow (RFC 3176): grazie al monitoraggio e
all’accounting della rete scalabile, wire-speed
e basato su ASIC senza alcun impatto sulle
prestazioni di rete, gli operatori di rete hanno
la possibilità di raccogliere numerose
statistiche e informazioni avanzate sulla
rete per la pianificazione della capacità
e il monitoraggio in tempo reale
della rete
• Autorizzazione di comandi CLI: utilizzo di
trail
• Uni-Directional Link Detection (UDLD):
del collegamento se questo subisce un guasto
in qualunque punto tra i due dispositivi
100
Connettività
• Ethernet a 10-Gbps Plug-n-Play per stacking
e uplink: quattro porte 10-GbE (due CX4 e due
X2) integrate nello switch
o -LH
è in grado di supportare la tecnologia IPv6,
ma il funzionamento e l’implementazione IPv6
non saranno disponibili fino a quando non
verrà effettuato un aggiornamento software
in un secondo momento
le porte 10/100/1000
Prestazioni
• Architettura ad elevate prestazioni: switching
fabric a 115 Gbps con 74 milioni pps (Switch
2900-24G) e switching fabric a 173 Gbps con
110 milioni pps (Switch 2900-48G)
• Configurazioni di coda selezionabili:
(porte) per trunk
• IEEE 802.1s Multiple Spanning Tree: assicura
un’elevata ridondanza di link negli ambienti
offre supporto per le tecnologie di IEEE 802.1d
ed IEEE 802.1w
Switching layer 2
• Supporto e tagging VLAN: supporto simultaneo
per IEEE 802.1Q (4.096 ID VLAN) e 256 VLAN
Routing layer 3
– RIP: offre routing RIPv1 e RIPv2
Sicurezza
MAC configurati
– IEEE 802.1X: metodo basato su standard del
settore per l’autenticazione degli utenti
IEEE 802.1X e Web o MAC per porta:
la porta dello switch accetta autenticazioni
IEEE 802.1X e Web o MAC
• Protezione BPDU: blocco di Bridge Protocol
Data Units (BPDU) sulle porte che non
richiedono BPDU, impedendo attacchi BPDU
delle password
nello switch
allo switch
Convergenza
101
(continua)
dal Web
Servizi
Switch ProCurve 2900-24G
di intervento nella vostra zona, contattate
l’ufficio vendite HP locale.
102
Specifiche
Duplex: solo full
100Base-TX, IEEE 802.3ab 1000Base-T Gigabit Ethernet) o
slot mini-GBIC disponibile (per l’uso con i transceiver mini-GBIC)
Duplex: solo full
2 slot disponibili per transceiver 10-GbE X2
4 porte dual-personality—ciascuna porta può essere utilizzata come
porta RJ-45 10/100/1000 (IEEE 802.3 Type 10Base-T, IEEE 802.3u Type
100Base-TX; IEEE 802.3ab 1000Base-T Gigabit Ethernet) o come
Peso
39,2 x 44,3 x 4,4 cm (altezza 1U)
6,3 kg
43,0 x 44,3 x 4,4 cm (altezza 1U)
7 kg
Capacità Flash
13,5 MB
4 MB
22,5 MB
4 MB
Installazione
Prestazioni
Latenza
1000 Mb
10 Gbps
Throughput
<3.7 μs (pacchetti FIFO da 64 byte)
101 Gbps
115 Gbps
148 Gbps
173 Gbps
Da 0 °C a 55 °C; da 0 °C a 40 °C se utilizzato con
ottica X2 o transceiver
Da –40 °C a 70 °C
Fino a 4600 m
Da 0 °C a 55 °C; da 0 °C a 40 °C se utilizzato con
ottica X2 o transceiver
Da -40 °C a 70 °C
Fino a 4600 m
Potenza: 52 dB; DIN 45635T.19 per ISO 7779
Tensione
Corrente
Consumo energetico
Frequenza
Lo switch si adegua automaticamente a qualunque tensione tra 100–127
e 200-240 volt e 50 o 60 Hz
100-127 V CA/200-240 V CA
4,0 A/2,0 A
200 W
50/60 Hz
e 200–240 volt e 50 o 60 Hz
100-127 V CA/200-240 V CA
4,0 A /2,0 A
200 W
50/60 Hz
Sicurezza
CSA 22.2 No. 60950; UL 60950; IEC 60950; EN 60950
Emissioni
Immunità
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
IEC 61000-3-2, IEC 61000-3-2
IEC 61000-3-3, IEC 61000-3-3
Porte
Altitudine
Acustica
Descrizione
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CD, 8 kV AD
IEC 61000-4-3; 3 V/m
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8, 1 A/m, 50 o 60 Hz
IEC 61000-3-2, IEC 61000-3-2
IEC 61000-3-3, IEC 61000-3-3
Gestione
(seriale RS-232C)
Note
Incluso un cavo CX4 10-GbE da 0,5 m.
Il ProCurve 10-GbE CX4 Media Converter (J8439A) può essere utilizzato solo con le due porte fisse CX4.
103
Specifiche
(continua)
Protocolli generali
VLAN IEEE 802.1Q
Tree
(LACP)
RFC 768 UDP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 TELNET
RFC 951 BOOTP
RFC 1058 RIPv2
v4
RFC 2131 DHCP
RFC 2453 RIPv2
104
Multicast IP
RFC 3376 IGMPv3
MIB
RFC 1213
RFC 1493
RFC 1724
RFC 2021
RFC 2613
RFC 2618
RFC 2620
RFC 2665
RFC 2668
RFC 2674
RFC 2737
RFC 2863
MIB II
Bridge MIB
RIPv2 MIB
RMONv2 MIB
SMON MIB
RADIUS Client MIB
Ethernet-Like-MIB
802.3 MAU MIB
Gestione della rete
IEEE 802.1AB
e 9 (eventi)
RFC 3176 sFlow
(LLDP-MED)
SNMPv1/v2c/v3
XRMON
QoS/Cos
8 code/porta
Sicurezza
Control
RFC 1492 TACACS+
Accessori
(J8696A)
(J9058A)
105
lo switch ProCurve 2810-24G con 20 porte 10/100/1000
e lo switch ProCurve 2810-48G a 48 porte con 44 porte
10/100/1000. Ogni switch ha anche 4 porte dual-personality per
connettività 10/100/1000 con RJ-45 o in fibra ottica Gigabit con
mini-GBIC. Ideale per soluzioni che necessitano prestazioni elevate
e connettività sicura 10/100/1000, la serie 2810 offre sicurezza
di accesso, prioritizzazione del traffico e funzionalità di
monitoraggio del traffico. È economica e semplice da usare, grazie
al pratico formato stackable particolarmente ridotto che assicura
flessibilità operativa e la rende adatta anche ai più piccoli armadi
di distribuzione.
106
Connettività
o -LH
Prestazioni
• 35,7 Mpps a 64 byte (ProCurve 2810-24G) e
71,4 Mpps a 64 byte (Switch ProCurve 281048G): larghezza di banda decuplicata per
throughput a bassa latenza
(porte) per trunk
un’elevata disponibilità di link negli ambienti
offre supporto legacy per IEEE 802.1d e
IEEE 802.1w
Switching layer 2
e 256 VLAN
• Supporto di pacchetti Jumbo: supporta frame
fino a 9,216 byte per migliorare le prestazioni
dei grandi trasferimenti di dati
Sicurezza
Porte protette: offre maggiore sicurezza
consentendo l’isolamento di porte specifiche
da tutte le altre porte sullo switch; la porta
o le porte protette possono comunicare solo
con l’uplink
NUOVO
MAC configurati
NUOVO
autenticazione di un massimo di due utenti
• Protezione BPDU: blocco del protocollo Bridge
Protocol Data Units (BPDU) sulle porte che non
richiedono BPDU, impedendone gli attacchi
delle password
107
(continua)
nello switch
Convergenza
della rete
• Throttling del broadcast per porta:
configurazione selettiva del controllo del
broadcast sugli uplink con traffico pesante
dal Web
delle porte di ingresso/uscita consente la
risoluzione dei problemi di rete
immagine flash
Semplicità d’uso
• LED di localizzazione: gli utenti possono
impostare il LED di localizzazione su uno
switch specifico in modo che sia acceso,
lampeggi o sia spento; semplifica la risoluzione
dei problemi consentendo l’individuazione
rapida di un determinato switch in un rack
di switch simili
Gestibilità
ed eventi
108
le porte 10/100/1000
Servizi
Accessori
vendite HP locale.
(J8168A)
(J9056A)
(J9058A)
Manager 2.0 (upgrade da 1.0) (J9013A)
109
Specifiche
1 porta seriale per console RJ-45
100Base-TX, IEEE 802.3ab 1000Base-T Gigabit Ethernet) o
porta RJ-45 10/100/1000 (IEEE 802.3 Type 10Base-T, IEEE 802.3u Type
100Base-TX; IEEE 802.3ab 1000Base-T Gigabit Ethernet) o come
Peso
32,26 x 44,2 x 4,32 cm (altezza 1U)
3,27 kg
32,26 x 44,2 x 4,32 cm (altezza 1U)
3,9 kg
Dimensioni buffer del pacchetto
Capacità Flash
SDRAM
MIPS BCM5836 a 264 MHz
0,75 MB
16 MB
64 MB
MIPS BCM5836 a 264 MHz
1,5 MB
16 MB
64 MB
Porte
Installazione
Prestazioni
Latenza
Throughput
Dimensioni tabella di indirizzi MAC
48 Gbps
8.000 voci
96 Gbps
8.000 voci
Altitudine
Acustica
Da 0 °C a 40 °C
Da –40 °C a 70 °C
Fino a 3000 m
Potenza: 40,3 dB
Da 0 °C a 45 °C
Da -40 °C a 70 °C
Fino a 3000 m
Potenza: 40,5 dB
Tensione
Corrente
Consumo energetico
Frequenza
100-127 V CA/200-240 V CA
1,25 A/0,75 A
60 W
50/60 Hz
100-127 V CA/200-240 V CA
2,0 A /1,0 A
100 W
50/60 Hz
Sicurezza
cUL (CSA 22.2 N. 60950); EN 60950/IEC 60950; NOM-019-SCFI-1994; UL 60950
Emissioni
FCC Classe A; EN 55022/CISPR 22 Classe A; VCCI Classe A; IEC/EN 61000-3-2; IEC/EN 61000-3-3
Immunità
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
Gestione
ProCurve Manager; ProCurve Manager Plus; interfaccia a riga di comando (CLI); browser Web; menu di configurazione; gestione fuori banda
Note
Protocolli generali
VLAN IEEE 802.1Q
Tree
(LACP)
RFC 768 UDP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 TELNET
110
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CD, 8 kV AD
IEC 61000-4-3; 3 V/m
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8, 1 A/m, 50 o 60 Hz
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
RFC 951 BOOTP
v4
Multicast IP
RFC 3376 IGMPv3
MIB
RFC 1213 MIB II
RFC 1493 Bridge MIB
RFC 2021 RMONv2 MIB
RFC 2613 SMON MIB
Gestione della rete
802.1AB
RFC 2819 Quattro gruppi di RMON: 1
(statistiche), 2 (cronologia), 3 (allarmi) e 9
(eventi)
RFC 3176 sFlow
SNMPv1/v2c/v3
Sicurezza
RFC 1492 TACACS+
SSHv2 Secure Shell
lo switch ProCurve 2824 a 24 porte con 20 porte 10/100/1000
e lo switch ProCurve 2848 a 48 porte con 44 porte
10/100/1000. Inoltre, ogni switch ha anche 4 porte
dual-personality per connettività RJ-45 10/100/1000 o mini-GBIC.
La serie 2800 è l’ideale per soluzioni che richiedono apparato
con notevoli prestazioni e connettività sicura 10/100/1000,
ed offre sicurezza di accesso, prioritizzazione del traffico e
funzionalità di monitoraggio del traffico. Grazie al supporto Layer
3 con routing IP statico, la serie 2800 è adatta agli ambienti che
necessitano di routing di base alla periferia della rete.
111
Connettività
o -LH
Prestazioni
• Backplane a 48 Gbps con 34,7 milioni pps
(ProCurve 2824) e backplane a 96 Gbps con
69,8 milioni pps (ProCurve 2848): larghezza
di banda decuplicata per throughput a bassa
latenza
(porte) per trunk
• Spanning Tree Protocol (IEEE 802.1D):
collegamenti ridondanti e prevenzione dei loop
di rete
• Alimentatore esterno ridondante opzionale:
soluzione in grado di garantire continuità
elettrica in caso di guasto dell’alimentatore
primario
Switching layer 2
e 256 VLAN
112
Routing layer 3
Sicurezza
impedendo l’intercettazione o il furto nell’area
di rete
MAC configurati
• Lockdown dell’IP: restrizione del traffico
in entrata su una porta verso un indirizzo
IP/sottorete specifica e blocco di tutto il traffico
rimanente su quella porta
– Autenticazione Web: come per
– Autenticazione MAC: il client è autenticato
con il server RADIUS in base al proprio
indirizzo MAC
delle password
Gestibilità
nello switch
Convergenza
previene automaticamente il flooding
della rete
• Throttling del broadcast per porta:
configurazione selettiva del controllo del
broadcast sugli uplink con traffico pesante
• RMON, XRMON, sFlow e SMON: funzionalità
le porte 10/100/1000
dal Web
delle porte di ingresso/uscita consente
la risoluzione dei problemi di rete
immagine flash
113
Servizi
Accessori
•3 anni, intervento on site entro 4 ore,
(J8168A)
(J9056A)
(J9058A)
Manager 2.0 — upgrade da 1.0 (J9013A)
vendite HP locale.
114
Specifiche
4 porte dual-personality; ogni porta può essere utilizzata come
porta RJ-45 10/100/1000 o slot mini-GBIC (da utilizzare con
transceiver mini-GBIC)
4 porte dual-personality—ogni porta può essere utilizzata come
porta RJ-45 10/100/1000 o come slot mini-GBIC (da utilizzare con
transceiver mini-GBIC)
36,58 x 43,99 x 4,45 cm (altezza 1U)
4,63 kg
42,93 x 43,99 x 4,45 cm (altezza 1U)
4,88 kg
Capacità Flash
SDRAM
8 MB
64 MB
8 MB
64 MB
Porte
Installazione
Prestazioni
Latenza
Throughput
<5,4 μs (pacchetti da 64 byte)
Fino a 34,65 milioni pps (pacchetti da 64 byte)
48 Gbps
16.000 voci
96 Gbps
16.000 voci
Altitudine
Acustica
Da 0 °C a 55 °C
Da –40 °C a 70 °C
Fino a 4600 m
Da 0 °C a 55 °C
Da -40 °C a 70 °C
Fino a 4600 m
Tensione
Corrente
Consumo energetico
Frequenza
100-127 V CA/200-240 V CA
0,6 A/0,3 A
100 W
50/60 Hz
100-127 V CA/200-240 V CA
0,6 A /0,3 A
100 W
50/60 Hz
Sicurezza
Emissioni
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
25 periodi
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CD, 8 kV AD
IEC 61000-4-3; 3 V/m
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8, 1 A/m, 50 o 60 Hz
25 periodi
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
Immunità
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
Gestione
(seriale RS-232C)
Protocolli generali
VLAN IEEE 802.1Q
Tree
(LACP)
RFC 768 UDP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 TELNET
RFC 951 BOOTP
v4
Multicast IP
RFC 3376 IGMPv3
MIB
RFC 1213
RFC 1493
RFC 2021
RFC 2096
RFC 2613
RFC 2618
RFC 2620
RFC 2665
RFC 2668
RFC 2674
RFC 2737
RFC 2863
MIB II
Bridge MIB
RMONv2 MIB
SMON MIB
RADIUS Client MIB
Ethernet-Like-MIB
802.3 MAU MIB
Gestione della rete
IEEE 802.1AB
e 9 (eventi)
RFC 3176 sFlow
SNMPv1/v2c/v3
XRMON
Sicurezza
Control
RFC 1492 TACACS+
SSHv2 Secure Shell
115
La serie 2600 è una gamma di switch stackable, economici,
multilayer e gestiti con 48, 24 o 8 porte 10/100 auto-sensing e
porte dual-personality per connettività 10/100/1000 o mini-GBIC.
Gli Switch ProCurve 2650-PWR, 2626-PWR e 2600-8-PWR sono
conformi allo standard IEEE 802.3af per Power over Ethernet
e forniscono fino a 15,4W per porta. È disponibile anche un
alimentatore ridondante esterno come accessorio opzionale.
Switch ProCurve 2626 (J4900B)
Switch ProCurve 2626-PWR (J8164A)
Switch ProCurve 2600-8-PWR con uplink
Gigabit (J8762A)
116
Connettività
• Funzionalità dual-personality: due porte
o -LH
• Conformità Power over Ethernet
(IEEE 802.3af) (ProCurve 2650-PWR, ProCurve
2626-PWR, ProCurve 2600-8-PWR): fornisce
fino a 15,4W per porta per telefoni IP, access
point wireless, videocamere Web e altro
(ProCurve 2650-PWR può richiedere un
alimentatore esterno per fornire 15,4W per
tutte le 48 porte abilitate PoE)
Switching layer 2
e 253 VLAN
Routing layer 3
Sicurezza
Prestazioni
• Backplane a 13,6 Gbps (ProCurve 2650 e 2650PWR)/backplane a 9,6 Gbps (ProCurve 2626,
2626-PWR e 2600-8-PWR): architettura
non-blocking wire-speed per throughput
a bassa latenza
• Lockout dell’indirizzo MAC: impedisce
il collegamento alla rete di determinati
indirizzi MAC configurati
(porte) per trunk; supporto per trunking tra
moduli
collegamenti ridondanti e prevenzione dei
loop di rete
• Alimentatore esterno ridondante opzionale
(ProCurve 2650-PWR, ProCurve 2626-PWR,
ProCurve 2600-8-PWR): soluzione in grado di
garantire continuità elettrica in caso di guasto
all’alimentatore primario; acquistabile come
accessorio
• Lockdown dell’IP: consente l’inoltro del traffico
proveniente sono da un indirizzo IP specifico
di rete
– Autenticazione basata su MAC: il client è
autenticato con il server RADIUS in base
117
(continua)
NUOVO
dei file o da copia non autorizzata del file
di configurazione dello switch
dello Switch ProCurve serie 2600 in 8 livelli
di priorità mappati in 4 code
Gestibilità
delle password
ed eventi
le porte 10/100/1000
nello switch
Convergenza
della rete
118
• Risoluzione dei problemi: il monitoraggio delle
porte di ingresso/uscita consente la risoluzione
dei problemi di rete (solo Switch ProCurve 2626
e 2626-PWR)
dal Web
Servizi
Switch ProCurve 2626-PWR
Switch ProCurve 2600-8-PWR con uplink Gigabit
copertura 13x5 per hardware (UD537E)
telefonica software 24x7 (UD539E)
copertura 13 x 5 per hardware (U4683E)
119
Servizi (continua)
Accessori
vendite HP locale.
Alimentatore ridondante ed esterno ProCurve
600 (J8168A) (solo 2650-PWR e 2626-PWR)
(solo 2650-PWR e 2626-PWR)
(J9056A)
(J9058A)
Manager 2.0 (upgrade da 1.0) (J9013A)
120
Specifiche
Switch ProCurve 2600-8-PWR con Uplink
Gigabit (J8762A)
(J4900B)
(J8164A)
Duplex: half o full
1 porta dual-personality — la porta può essere
utilizzata come una porta RJ-45 10/100/1000
(IEEE 802.3 Type 10Base-T; IEEE 802.3u Type
100Base-TX; IEEE 802.3ab 1000Base-T Gigabit
Ethernet) o come uno slot disponibile mini-GBIC
(per l’uso con i transceiver mini-GBIC)
auto-sensing
Duplex: half o full
2 porte dual-personality — ciascuna porta può
essere utilizzata come una porta RJ-45
10/100/1000 (IEEE 802.3 Type 10Base-T;
IEEE 802.3u Type 100Base-TX; IEEE 802.3ab
1000Base-T Gigabit Ethernet) o come uno slot
aperto mini-GBIC (per l’uso con i transceiver
mini-GBIC)
Duplex: half o full
2 porte dual-personality — ciascuna porta può
essere utilizzata come una porta RJ-45
10/100/1000 (IEEE 802.3 Type 10Base-T;
IEEE 802.3u Type 100Base-TX; IEEE 802.3ab
1000Base-T Gigabit Ethernet) o come uno slot
aperto mini-GBIC (per l’uso con i transceiver
mini-GBIC)
Peso (pieno carico)
22,5 x 44,3 x 4,39 cm
(altezza 1U)
3,4 kg
32,51 x 43,99 x 4,39 cm
(altezza 1U)
4,15 kg
45,8 x 44,25 x 4,45 cm
(altezza 1U)
6,81 kg
Capacità Flash
SDRAM
8 MB
32 MB
8 MB
32 MB
8 MB
32 MB
Installazione
Prestazioni
Latenza
Throughput
<12 μs (LIFO)
9,6 Gbps
8.000 voci
<13,3 μs (LIFO)
9,6 Gbps
8.000 voci
<12 μs (LIFO)
9,6 Gbps
8.000 voci
Altitudine
Acustica
Da 0 °C a 50 °C
Da –40 °C a 70 °C
Fino a 4,600 m
Potenza: 57 dB; DIN 45635 T.19 per ISO 7779
Da 0 °C a 50 °C
Da –40 °C a 70 °C
Fino a 4,600 m
Da 0 °C a 50 °C
Da –40 °C a 70 °C
Fino a 4,600 m
2.414 kJ/ora (2.288 BTU/ora)
Tensione
Corrente
Consumo energetico
Frequenza
685 kJ/ora(649 BTU/ora), incluso lo switch
e i dispositivi PoE collegati; solo lo switch:
100-120 V CA/200–240 V CA
3,3 A/1,7 A
190 W
50/60 Hz
100-120 V CA/200–240 V CA
1,5 A
100 W
50/60 Hz
100-120 V CA/200–240 V CA
6,4 A
631 W
50/60 Hz
Sicurezza
CSA 22.2 No. 950; cUL (CSA 950); EN 60950/IEC 60950; NOM-019-SCFI-1994; UL 1950 terza edizione; UL 60950
Emissioni
Porte
Immunità
Generica
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
Gestione
EN 55024, CISPR 24
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CD, 8 kV AD
IEC 61000-4-3; 3 V/m
0,5 kV (segnale)
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
IEC 61000-4-11; riduzione >95%,
mezzo periodo, riduzione 30%, 25 periodi
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
EN 55024, CISPR 24
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CD, 8 kV AD
IEC 61000-4-3; 3 V/m
0,5 kV (segnale)
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
IEC 61000-4-11; riduzione >95%,
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
EN 55024, CISPR 24
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CD, 8 kV AD
IEC 61000-4-3; 3 V/m
0,5 kV (segnale)
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
IEC 61000-4-11; riduzione >95%,
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
(seriale RS-232C)
121
Specifiche (continua)
122
Switch ProCurve 2600-8-PWR con Uplink
Gigabit (J8762A)
(J4900B)
(J8164A)
Multicast IP
RFC 2236 IGMPv2
Protocolli generali
VLAN IEEE 802.1Q
Tree
(LACP)
RFC 768 UDP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 TELNET
RFC 951 BOOTP
v4
MIB
RFC 1213
RFC 1493
RFC 2021
RFC 2096
RFC 2613
RFC 2618
RFC 2665
RFC 2668
RFC 2674
RFC 2737
RFC 2863
Gestione della rete
IEEE 802.1AB
e 9 (eventi)
(LLDP-MED)
SNMPv1/v2c/v3
MIB II
Bridge MIB
RMONv2 MIB
SMON MIB
RADIUS Client MIB
Ethernet-Like-MIB
802.3 MAU MIB
Sicurezza
RFC 1492 TACACS+
Specifiche
48 porte 10/100 auto-sensing (IEEE 802.3 Type 10Base-T,
Duplex: half o full
Type 100Base-TX; IEEE 802.3ab Type 1000Base-T Gigabit Ethernet)
o come slot disponibile mini-GBIC (per l’uso con i transceiver mini-GBIC)
Duplex: half o full
Type 100Base-TX; IEEE 802.3ab 1000Base-T Gigabit Ethernet)
o slot disponibile mini-GBIC (per l’uso con i transceiver mini-GBIC)
32,51 x 43,99 x 4,45 cm (altezza 1U)
4,4 kg
45,8 x 44,25 x 4,45 cm (altezza 1U)
7,4 kg
Capacità Flash
SDRAM
8 MB
32 MB
8 MB
32 MB
Porte
Installazione
Prestazioni
Latenza
Throughput
<13,3 μs (LIFO)
13,6 Gbps
8.000 voci
<12 μs (LIFO)
13,6 Gbps
8.000 voci
Altitudine
Acustica
Da 0 °C a 55 °C
Da –40 °C a 70 °C
Fino a 4600 m
Da 0 °C a 50 °C
Da -40 °C a 70 °C
Fino a 4600 m
Tensione
Attuale
Consumo di energia
Frequenza
100–120 V CA/200-240 V CA
1,5 A
100 W
50/60 Hz
2.414 kJ/ora (2.288 BTU/ora)
100–120 V CA/200-240 V CA
6,4 A
631 W
50/60 Hz
Sicurezza
CSA 22.2 No. 950; cUL (CSA 950); EN 60950/IEC 60950; NOM-019-SCFI-1994; UL 1950 terza edizione; UL 60950
Emissioni
Immunità
Generica
EN
ESD.
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
Gestione
EN 55024, CISPR 24
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
25 periodi
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
EN 55024, CISPR 24
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
25 periodi
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
(seriale RS-232C)
123
Specifiche (continua)
124
Multicast IP
RFC 2236 IGMPv2
Protocolli generali
VLAN IEEE 802.1Q
Tree
(LACP)
RFC 768 UDP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 TELNET
RFC 951 BOOTP
(SNTP) v4
Option
MIB
RFC 1213
RFC 1493
RFC 2021
RFC 2096
RFC 2613
RFC 2618
RFC 2665
RFC 2668
RFC 2674
RFC 2737
RFC 2863
MIB II
Bridge MIB
RMONv2 MIB
SMON MIB
RADIUS Client MIB
Ethernet-Like-MIB
802.3 MAU MIB
Gestione della rete
IEEE 802.1AB
e 9 (eventi)
(LLDP-MED)
SNMPv1/v2c/v3
Sicurezza
Control
RFC 1492 TACACS+
ProCurve 2510-24 è uno switch gestito layer 2 a 24 porte 10/100,
con 2 porte Gigabit dual-personality che assicurano connettività
10/100/1000-T o mini-GBIC. Privo di ventole, ha un funzionamento
silenzioso che ne consente il facile inserimento in ambienti di lavoro
open space. Offre funzionalità layer 2 di base, tra cui la sicurezza
dell’accesso e la prioritizzazione del traffico. Progettato per offrire
una soluzione economica alle esigenze di utenti che necessitano
di creare piccole reti oppure per utenti che hanno necessità di ampliare
la propria rete, il modello 2510-24 permette di gestire soluzioni ad alto
contenuto tecnologico qualsiasi attività ad un prezzo conveniente.
Inoltre, essendo basato su standard, facilita l’interoperabilità con
l’infrastruttura esistente e rende più semplici implementazione e gestione.
Switch ProCurve 2510-24 (J9019A)
125
NUOVO
Autenticazione basata su Web: come
per l’autenticazione IEEE 802.1X,
l’autenticazione Web fornisce un
ambiente basato su browser per
l’autenticazione di client che non
NUOVO
Autenticazione basata su MAC: il client
NUOVO
Connettività
• Uplink Gigabit: 2 porte dual personality
per connettività 10/100/1000 o mini-GBIC
• ProCurve Auto-MDIX: adeguamento
le porte 10/100
fino a 2 trunk 10/100, ciascuno con 4 link
(porte) per trunk, più un trunk Gigabit
un’elevata disponibilità di link negli ambienti
offre supporto legacy per IEEE 802.1d e
IEEE 802.1w
Switching layer 2
• Supporto e tagging VLAN: supporto di
64 VLAN (massimo) basate su porte e
configurazione dinamica di tagging VLAN
IEEE 802.1Q per maggiore sicurezza tra gruppi
di lavoro
Sicurezza
Porte protette: offre maggiore sicurezza
consentendo l’isolamento di porte specifiche
da tutte le altre porte sullo switch; la porta
o le porte protette possono comunicare solo
con l’uplink
NUOVO
autenticazione di un massimo di due utenti
• Protezione BPDU: blocco di Bridge Protocol
Data Units (BPDU) sulle porte che non
richiedono BPDU, impedendo attacchi BPDU
delle password
Convergenza
della rete
• Snooping multicast IP e IGMPv3: previene
automaticamente il flooding di traffico IP
multicast
• Prioritizzazione IEEE 802.1p: trasferimento
dei dati verso i dispositivi in base alla priorità
e al tipo di traffico
Gestibilità
ed eventi
126
• Console con funzionalità complete: fornisce
controllo completo dello switch con una
comune interfaccia della riga di comando (CLI)
Accessori
2500, serie 2510, serie 2600, serie 2800, serie
2810, serie 2900, serie 3400cl, serie 3500yl,
serie 4200vl, 6108, 6200yl-24G-mGBIC e serie
6400cl
(J9056A)
Flessibilità
(J9058A)
• Design senza ventole: riduzione del livello di
rumorosità e funzionamento silenzioso, ideale
per l’utilizzo in ambienti di tipo open space
Servizi
Switch ProCurve 2510-24
vendite HP locale.
127
Specifiche
Porte
24 porte 10/100 auto-sensing (IEEE 802.3 Type 10Base-T, IEEE 802.3u Type 100Base-TX)
Duplex: half o full
2 porte dual-personality - ciascuna porta può essere utilizzata come una porta RJ-45 10/100/1000 (IEEE 802.3 Type 10Base-T;
IEEE 802.3u Type 100Base-TX; IEEE 802.3ab 1000Base-T Gigabit Ethernet) o come uno slot disponibile mini-GBIC (per l’uso con i transceiver mini-GBIC)
23,62 x 44,25 x 4,39 cm (altezza 1U)
2,22 kg
Capacità flash
SDRAM
MIPS 32 a 264 MHz
8 MB
64 MB
Installazione
Prestazioni
Latenza
100 Mb
1000 Mb
Throughput
8,8 Gbps
8.000 voci
Altitudine
Acustica
Da 0 °C a 45 °C
Da -40 °C a 70 °C
Fino a 3000 m
Potenza: 0 dB, senza ventola
Tensione
Corrente
Consumo energetico
Frequenza
100-127 V CA/200-240 V CA
0,75 A /0,4 A
30 W
50/60 Hz
Sicurezza
cUL (CSA 22.2 No. 60950); UL 60950-1; IEC 60950; EN 60950
Emissioni
FCC Classe A; EN 55022/CISPR 22 Classe A; VCCI Classe A; IEC/EN 61000-3-2; IEC/EN 61000-3-3
Immunità
Generica
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
EN 55024, CISPR 24
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8
IEC 61000-4-11
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
Gestione
ProCurve Manager; ProCurve Manager Plus; interfaccia a riga di comando; browser Web; gestione fuori banda (seriale RS-232C)
Note
Protocolli generali
VLAN IEEE 802.1Q
(LACP)
Multicast IP
RFC 2236 IGMPv2
128
MIB
RFC 1213 MIB II
RFC 1493 Bridge MIB
RFC 1573 SNMP MIB II
Gestione della rete
802.1AB
SNMPv1/v2c/v3
Sicurezza
Control
RFC 1492 TACACS+
Gli Switch ProCurve della serie 2500 sono economici, stackable
a 24 e 12 porte con auto-sensing 10/100 per porta e 2 slot
disponibili per transceiver per uplink Gigabit o 100Base-FX.
Gli Switch ProCurve 2524 e 2512 offrono la funzionalità
ProCurve/IEEE Auto-MDIX su tutte le porte 10/100 e
caratteristiche di elevata ridondanza. Gli switch ProCurve 2524
e 2512 sono l’ideale per migrare a costi contenuti a soluzioni
di switching gestito 10/100 con uplink.
129
Prestazioni
• Switch fabric a 9,6 Gbps integrata on-chip:
progettazione switch ad elevate prestazioni
con architettura non-blocking
per un singolo trunk con 4 collegamenti (porte)
collegamenti ridondanti e prevenzione dei loop
di rete
Switching layer 2
• Supporto e tagging VLAN: supporto di
30 VLAN (massimo) basate su porte e
di lavoro
Sicurezza
autenticazione e accountability dell’accesso
basato su porte
delle password
Convergenza
130
LLDP Lite: consente rilevamento e
mappatura della topologia di rete con ProCurve
Manager
NUOVO
• Prioritizzazione IEEE 802.1p: trasferimento
Gestibilità
della rete
le porte 10/100
Servizi
Accessori
Transceiver 100/1000-T ProCurve (J4834A)
Transceiver 100-FX SC ProCurve (J4853A)
Transceiver Gigabit-SX ProCurve (J4131B)
Transceiver Gigabit-LX ProCurve (J4131B)
Kit per stacking Gigabit per switch ProCurve
(J4116A)
vendite HP locale.
131
Specifiche
12 porte 10/100 auto-sensing (IEEE 802.3 Type 10Base-T, IEEE 802.3u
Type 100Base-TX)
Duplex: half o full
2 slot disponibili per transceiver
Type 100Base-TX)
Duplex: half o full
20,32 x 44,2 x 4,57 cm (altezza 1U)
2,7 kg
20,32 x 44,2 x 4,57 cm (altezza 1U)
2,7 kg
Capacità RAM/ROM
Capacità Flash
ARM7TDMI a 62,5 MHz
6 MB
26 MB
2 MB
ARM7TDMI a 62,5 MHz
6 MB
26 MB
2 MB
Installazione
Prestazioni
Latenza
Throughput
<10 μs (LIFO)
9,6 Gbps
4.096 voci
<10 μs (LIFO)
9,6 Gbps
4.096 voci
Urti e vibrazioni
Da 0 °C a 55 °C
Da –40 °C a 70 °C
HP759, HP760 (simile a EN 60068, IEC 68)
Da 0 °C a 55 °C
Da -40 °C a 70 °C
90% a 65 °C, senza condensa
Tensione
Corrente
Consumo energetico
Frequenza
100–127 V CA/200-240 V CA
2,4 A/1,2 A
36 W
50/60 Hz
100-127 V CA/200-240 V CA
2,4 A /1,2 A
36 W
50/60 Hz
Sicurezza
Emissioni
Immunità
Generica
ESD
Irradiata
EFT/Burst
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CD, 8 kV AD
IEC 61000-4-3; 3 V/m
Porte
132
Gestione
ProCurve Manager Plus (incluso); ProCurve Manager; interfaccia a riga di comando; browser Web; menu di configurazione; gestione fuori banda
(seriale RS-232C)
Protocolli generali
VLAN IEEE 802.1Q
Tree
(LACP)
Multicast IP
RFC 3376 IGMPv3
MIB
RFC 1213
RFC 1493
RFC 2613
RFC 2674
MIB II
Bridge MIB
SMON MIB
Gestione della rete
e 9 (eventi)
SNMPv1/v2c
XRMON
Sicurezza
RFC 1492 TACACS+
SSH v1
Edge Switch—
Web Managed
133
La serie di switch ProCurve 1800 è composta da due switch Gigabit
Web managed senza ventola, ideali per l’implementazione in uffici di
tipo open space, che richiedono un funzionamento in modo silenzioso.
Lo switch ProCurve 1800-24G è uno switch a 22 porte 10/100/1000
con 2 porte dual-personality per connettività 10/100/1000 con RJ-45
o in fibra ottica Gigabit con mini-GBIC. ProCurve1800-8G è uno switch
small form factor a 8 porte 10/100/1000. Rispetto agli switch
unmanaged, lo switch ProCurve serie 1800 offre maggiori funzionalità
e maggiore controllo della rete grazie al supporto dei principali
protocolli di networking come il protocollo trunking, ed il supporto
VLAN. Entrambi gli switch sono gestiti mediante un’intuitiva interfaccia
Web. Lo switch ProCurve serie 1800 è una soluzione ideale per le
aziende che vogliono passare da una connettività non gestita a reti
gestite, senza aumentare la complessità e riducendo i costi.
Switch ProCurve 1800-24G (J9028B)
134
Connettività
• Supporto dei pacchetti Jumbo: supporta frame
• IEEE 802.3ad Link Aggregation Control
Protocol (LACP): offre ridondanza a livello di
link con supporto di 4 trunk (massimo) sullo
Switch ProCurve 1800-8G e di 12 trunk sullo
Switch ProCurve 1800-24G, ciascuno con un
massimo di 8 link (porte) per trunk
Switching layer 2
• Supporto e tagging VLAN: supporto di 64
VLAN (massimo) basate su porte e
di lavoro
Gestibilità
• Interfaccia Web intuitiva: consente una
gestione semplice mediante interfaccia Web
facile da usare, tramite la quale è possibile
effettuare la configurazione, l’amministrazione
ed il monitoraggio dello switch
• Integrazione con ProCurve Manager: consente
rilevamento e mappatura con ProCurve
Manager, disponibile su Web per download
gratuito
della rete
• Mirroring delle porte: consente di inviare il
traffico di una porta ad un analizzatore di rete
per il monitoraggio
Sicurezza
Facilità d’uso
• Password di gestione: garantisce la sicurezza
consentendo l’accesso all’interfaccia del
browser Web solo con autorizzazione
• Display LED completo con indicatori per
porta: visualizzazione immediata e
contemporanea di stato, attività, velocità
e funzionamento full-duplex
• Prioritizzazione del traffico: rispetta la priorità
del traffico basato su 802.1p per il
trasferimento dei dati verso i dispositivi in base
alla priorità e al tipo di traffico
• Controllo del broadcast: consente di limitare
la velocità del traffico di broadcast per ridurre
il traffico di broadcast indesiderato sulla rete
le porte 10/100/1000
Flessibilità
• Small form factor: ideale per l’utilizzo sulla
scrivania, l’ingombro ridotto consente una
grande flessibilità di implementazione
(solo 1800-8G)
• Design senza ventola: funzionamento
alquanto silenzioso per l’utilizzo in ambienti
di tipo open space
135
Servizi
Accessori
(solo 1800-24G)
vendite HP locale.
136
(solo 1800-24G)
(solo 1800-24G)
Specifiche
Switch ProCurve 1800-24G (J9028B)
2 porte dual-personality - ciascuna porta può essere utilizzata come
una porta RJ-45 10/100/1000 (IEEE 802.3 Type 10Base-T; IEEE 802.3u
Type 100Base-TX; IEEE 802.3ab Type 1000Base-T Gigabit Ethernet) o
come uno slot disponibile mini-GBIC (per l’uso con i transceiver mini-GBIC)
17,12 x 44,25 x 4,39 cm (altezza 1U)
1,96 kg
11,63 x 19,63 x 4,39 cm (altezza 1U)
0,54 kg
Dimensioni buffer di pacchetto
Capacità RAM/ROM
Capacità Flash
SDRAM
500 KB
2 MB
2 MB
64 KB
144 KB
1 MB
1 MB
64 KB
Install. in rack standard EIA da 19” per telecom. o in cabinet equipaggiato
(hardware incluso); installazione solo su superficie orizzontale
Installazione solo su superficie orizzontale
Prestazioni
Latenza
100 Mb
1000 Mb
Throughput
48 Gbps
8.000 voci
16 Gbps
8.000 voci
Altitudine
Acustica
Da 0 °C a 40 °C
Da –40 °C a 70 °C
Fino a 3000 m
Da 0 °C a 40 °C
Da -40 °C a 70 °C
Fino a 3000 m
Tensione
Attuale
Consumo di energia
Frequenza
Note
100–127/200–240 V CA
0,75 A/0,4 A
27 W
50/60 Hz
N/D
100–240 V CA
0,5 A
18 W
60 Hz
L’esatto valore della tensione di ingresso e della frequenza è determinato
dal codice prodotto specifico dell’alimentatore ordinato. Selezionare l’opzione
del paese corretta per l’alimentatore.
Porte
Installazione
Sicurezza
CSA 22.2 N. 60950; EN 60950/IEC 60950; UL 60950
Emissioni
Regole FCC parte 15, sottoparte B classe A; EN 55022; VCCI; ICES-003 (Canada)
Immunità
EN
ESD.
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
EN 55024, CISPR 24
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-4-8
EN 61000-4-11
EN 61000-3-2
EN 61000-3-3
EN 55024, CISPR 24
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-4-8
EN 61000-4-11
EN 61000-3-2
EN 61000-3-3
Gestione
ProCurve Manager; browser Web
Note
Con gli switch utilizzare esclusivamente mini-GBIC ProCurve autentici.
Protocolli generali
IEEE 802.1p Priority (Honors)
IEEE 802.1Q VLANs
IEEE 802.3ad Link Aggregation Control Protocol (LACP)
RFC 1534 DHCP/BOOTP Interoperation
Gestione di rete
IEEE 802.1AB Link Layer Discovery Protocol (LLDP)
137
NUOVO
La serie di switch ProCurve 1700 è composta da due switch
Gigabit Web managed senza ventola, ideali per l’implementazione
in uffici di tipo open space o aziende che effettuano il passaggio
da reti unmanaged a managed. Lo switch ProCurve 1700-24 è
un switch a 24 porte con 22 porte 10/100 più due porte
dual-personality. Lo switch ProCurve 1700-8 è uno switch
small-form-factor con 7 porte 10/100 e 1 porta 10/100/1000.
Lo switch ProCurve serie 1700 permette di incrementare le
funzionalità di rete senza però aumentarne la complessità.
NUOVO
138
NUOVO
• IEEE 802.3ad Link Aggregation Control Protocol
(LACP): offre ridondanza a livello di link;
supporto fino a 4 trunk, con 7 collegamenti
(porte) per trunk sullo Switch 1700-8, e supporto
per 12 trunk, con 8 collegamenti (porte) per
trunk sullo Switch 1700-24
Semplicità d’uso
• Display LED completo con indicatori per porta:
visualizzazione immediata e contemporanea
di stato, attività, velocità e funzionamento fullduplex
le porte 10/100/1000
Switching layer 2
Flessibilità
• Supporto e tagging VLAN: supporto di 64 VLAN
(massimo) basate su porte e configurazione
dinamica di tagging VLAN IEEE 802.1Q per
maggiore sicurezza tra gruppi di lavoro
(solo 1700-8)
Sicurezza
• Design senza ventola: funzionamento silenzioso
per l’utilizzo in ambienti di tipo open space
• Password di gestione: garantisce la sicurezza
consentendo l’accesso all’interfaccia del browser
Web solo previa autorizzazione
•Prioritizzazione IEEE 802.1p: trasferimento
•Controllo del broadcast: consente di limitare
la velocità del traffico di broadcast per ridurre
il traffico di broadcast indesiderato sulla rete
Gestibilità
• Interfaccia Web intuitiva: consente la gestione
semplice mediante interfaccia Web facile da
usare, tramite la quale è possibile effettuare
configurazione, amministrazione
e monitoraggio dello switch
• Integrazione con ProCurve Manager: consente
rilevamento e mappatura con ProCurve
Manager, disponibile su Web per download
gratuito
della rete
Servizi
vendite HP locale.
Accessori
(solo 1700-24)
(solo 1700-24)
(solo 1700-24)
139
Specifiche
Duplex: half o full
2 porte dual-personality—ogni porta può essere utilizzata come porta RJ-45
10/100/1000 port (IEEE 802.3 Type 10Base-T; IEEE 802.3u Type
100Base-TX; IEEE 802.3ab 1000Base-T Gigabit Ethernet) o uno
7 porte 10/100 auto-sensing (IEEE 802.3 Type 10Base-T;
Duplex: half o full
1 porta 10/100/1000 auto-sensing (IEEE 802.3 Type 10Base-T,
IEEE 802.3u Type 100Base-TX, IEEE 802.3ab 1000Base-T)
Peso
17,12 x 44,25 x 4,39 cm (altezza 1U)
1,99 kg
11,63 x 19,63 x 4,39 cm (altezza 1U)
0,54 kg
Capacità RAM/ROM
Capacità Flash
500 KB
2 MB
2 MB
144 KB
1 MB
1 MB
(minuteria accessoria inclusa)
Prestazioni
Latenza
100 Mb
1000 Mb
Throughput
8,4 Gbps
8.000 voci
3,4 Gbps
8.000 voci
Altitudine
Acustica
Da 0 °C a 40 °C
Da –40 °C a 70 °C
Fino a 3000 m
Da 0 °C a 40 °C
Da -40 °C a 70 °C
Fino a 3000 m
Tensione
Corrente
Consumo energetico
Frequenza
Note
82 BTU/ora (87 kJ/ora)
100-127 V CA/200-240 V CA
0,75 A/0,4 A
24 W
50/60 Hz
N/D
100-127 V CA/200-240 V CA
1,0 A /0,8 A
18 W
50/60 Hz
Sicurezza
CSA 22.2 No. 60950; EN 60950/IEC 60950; UL 60950
Emissioni
Immunità
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
EN 55024, CISPR 24
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8
IEC 61000-4-11
IEC 61000-3-2
IEC 61000-3-3
EN 55024, CISPR 24
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8
IEC 61000-4-11
IEC 61000-3-2
IEC 61000-3-3
Gestione
Note
Protocolli generali
IEEE 802.1Q VLANs
IEEE 802.3ad Link Aggregation Control Protocol (LACP)
RFC 1534 DHCP/BOOTP Interoperation
Porte
Installazione
140
Gestione di rete
IEEE 802.1AB Link Layer Discovery Protocol (LLDP)
Edge Switch—Unmanaged
141
141
NUOVO
Lo switch ProCurve serie 1400 è una soluzione seppur nella sua semplicità
all’avanguardia per connettività ed in grado di soddisfare qualunque esigenza
di larghezza di banda a prezzi molto competitivi. La gamma di switch serie
1400 è composta da due switch unmanaged. Lo switch ProCurve 1400-24G
è uno switch 10/100/1000 a 24 porte con 22 porte 10/100/1000 e
2 porte dual-personality. Lo switch ProCurve 1400-8G è uno switch small
form factor a 8 porte 10/100/1000. Ideali per l’implementazione in ambienti
di tipo open space, entrambi gli switch garantiscono un funzionamento
alquanto silenzioso grazie ad un design che non prevede ventole.
NUOVO
142
NUOVO
Connettività
le porte 10/100/1000
fino a 9.216 byte per migliorare le prestazioni
Prestazioni
• Prestazioni elevate: le prestazioni wire-speed
offrono throughput ottimizzato per tutti i PC ed
i server
• Funzionalità di negoziazione half/full duplex
su ciascuna porta: doppio throughput per
ciascuna porta
•Prioritizzazione IEEE 802.1p: trasferimento dei
dati verso i dispositivi in base alla priorità e al
tipo di traffico
Flessibilità
(1400-8G)
• Design che non prevede ventole:
funzionamento silenzioso per l’utilizzo in
ambienti di tipo open space
Servizi
vendite HP locale.
Molto semplice nell’utilizzo
• Unmanaged: connettività plug-and-play
Accessori
• Auto-sensing 10/100/1000 per porta:
rilevamento automatico e impostazione della
velocità per qualunque dispositivo 10Base-T,
100Base-TX o 1000Base-T
Accessori applicabili solo al modello 1400-24G
(J9078A).
143
Specifiche
2 porte dual-personality - ciascuna porta può essere utilizzata come una
100Base-TX; IEEE 802.3ab Type 1000Base-T Gigabit Ethernet) o
come uno slot disponibile mini-GBIC (per l’uso con i transceiver mini-GBIC)
Peso
17,12 x 44,25 x 4,39 cm (altezza 1U)
1,99 kg
11,63 x 19,63 x 4,39 cm (altezza 1U)
0,54 kg
Capacità RAM/ROM
500 KB
128 KB
144 KB
128 KB
(minuteria accessoria inclusa)
Prestazioni
Latenza
100 Mb
1000 Mb
Throughput
48 Gbps
8.000 voci
16 Gbps
8.000 voci
Altitudine
Acustica
Da 0 °C a 40 °C
Da –40 °C a 70 °C
Fino a 3000 m
Da 0 °C a 40 °C
Da -40 °C a 70 °C
Fino a 3000 m
Tensione
Corrente
Consumo energetico
Frequenza
Note
100–240 V CA
0,75 A/0,4 A
24 W
50/60 Hz
N/D
100-127 V CA/200-240 V CA
1,0 A /0,8 A
18 W
50/60 Hz
Sicurezza
CSA 22.2 No. 60950; EN 60950/IEC 60950; UL 60950
Emissioni
Immunità
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
EN 55024, CISPR 24
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8
IEC 61000-4-11
IEC 61000-3-2
IEC 61000-3-3
Note
Protocolli generali
Porte
Installazione
144
EN 55024, CISPR 24
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8
IEC 61000-4-11
IEC 61000-3-2
IEC 61000-3-3
Gli switch ProCurve della serie 2300 sono economici, stackable,
unmanaged a 24 e 12 porte con auto-sensing 10/100 per porta
e 2 slot disponibili per transceiver per uplink Gigabit o
100Base-FX. Gli switch ProCurve 2324 e 2312 offrono
ProCurve/IEEE Auto-MDIX su tutte le porte 10/100.
145
Servizi
Connettività
• Auto-sensing 10/100 per porta: rilevamento
automatico e impostazione della velocità per
qualunque dispositivo 10Base-T o 100Base-TX
• Porte uplink con flessibilità nella scelta dei
supporti fisici: porte Gigabit o 100Base-FX
per uplink o connessioni server
automatico per cavi dritti o crossover su tutte
le porte 10/100
Prestazioni
• Switch fabric a 9,6 Gbps integrata on-chip:
design di switch ad elevate prestazioni con
architettura non-blocking
vendite HP locale.
• Funzionalità di negoziazione half/full duplex
su ciascuna porta: doppio throughput per
ciascuna porta
Accessori
• Controllo del flusso: comunicazioni affidabili
durante il funzionamento full-duplex
parte dei paesi)
146
Kit per stacking Gigabit per switch ProCurve
(J4116A)
Specifiche
Duplex: half o full
Duplex: half o full
20,32 x 44,2 x 4,45 cm (altezza 1U)
2,7 kg
20,32 x 44,2 x 4,45 cm (altezza 1U)
2,7 kg
Capacità RAM/ROM
Capacità Flash
ARM7TDMI a 62,5 MHz
6 MB
26 MB
2 MB
ARM7TDMI a 62,5 MHz
6 MB
26 MB
2 MB
Installazione
Prestazioni
Latenza
Throughput
<10 μs (LIFO)
4,8 milioni pps
9,6 Gbps
4.096 voci
<10 μs (LIFO)
6,6 milioni pps
9,6 Gbps
4.096 voci
Urti e vibrazioni
Da 0 °C a 55 °C
Da –40 °C a 70 °C
Da 0 °C a 55 °C
Da -40 °C a 70 °C
Tensione
Corrente
Consumo energetico
Frequenza
100-127 V CA/200-240 V CA
2,4 A/1,2 A
36 W
50/60 Hz
100-127 V CA/200-240 V CA
2,4 A /1,2 A
36 W
50/60 Hz
Sicurezza
Emissioni
Immunità
Generica
ESD
Irradiata
EFT/Burst
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CD, 8 kV AD
IEC 61000-4-3; 3 V/m
Protocolli generali
Porte
147
Lo switch ProCurve 2124 è economico, unmanaged, a 24 porte
con auto-sensing 10/100 per porta e 1 slot disponibile per
transceiver per uplink 100Base-FX. Lo Switch ProCurve 2124
offre ProCurve/IEEE Auto-MDIX su tutte le porte 10/100.
ProCurve Switch 2124 (J4868A)
148
Servizi
Connettività
• 24 porte auto-sensing 10/100: switching ad
elevate prestazioni
le porte 10/100
• Completa scalabilità: il transceiver in fibra
ottica 100Base-FX opzionale (larghezza di
banda full duplex) consente connettività
uplink a costi contenuti da un quadro di
distribuzione fino a 2 km di distanza
Prestazioni
• Costi contenuti ed elevate prestazioni: mix
di affidabilità, scalabilità e semplicità di uso
vendite HP locale.
Accessori
• Utilizzo desktop o in rack: funzionamento
alquanto silenzioso che ne consente un uso
flessibile
• Formato 1U: le dimensioni più richieste
del settore
parte dei paesi)
149
Specifiche
Porte
Peso (pieno carico)
20,32 x 44,2 x 4,57 cm (altezza 1U)
3,74 kg
Memoria
768 KB
Installazione
Prestazioni
Latenza
<8,5 μs (LIFO)
2,6 Gbps
4.096 voci
Urti
Acustica
Da 0 °C a 55 °C
Da –40 °C a 70 °C
90% a 65 °C, senza condensa
Potenza: 42 dB; DIN 27779 per ISO 7779
Tensione
Corrente
Consumo energetico
Frequenza
100–240 V CA
1,0 A
100 W
50/60 Hz
Sicurezza
Emissioni
Immunità
Generica
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
EN 55024, CISPR 24
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
150
Duplex: half o full
1 slot disponibile per transceiver
Protocolli generali
Switch ProCurve 408
Lo switch ProCurve 408 è compatto, unmanaged, a 8 porte
10/100 e offre half/full duplex, auto-sensing 10/100 su ciascuna
porta e ProCurve Auto-MDIX su tutte le porte per una più facile
espansione. Ideale per la creazione di piccole reti oppure per
collegare periferiche con vari dispositivi a 10 Mbit e 100 Mbit.
Switch ProCurve 408 (J4097C)
151
Switch ProCurve 408
Connettività
• Auto-sensing: l’auto-sensing 10/100 per porta
l’impostazione della velocità per qualunque
dispositivo 10Base-T o 100Base-TX
le porte 10/100
• Display LED: display LED completo con
indicatori per porta per il monitoraggio dello
stato e dell’attività di ciascuna porta a colpo
d’occhio
• Correzione automatica della polarità:
rilevamento e risoluzione dei comuni problemi
di cablaggio
• Compatto: il formato ridotto consente varie
configurazioni di installazione su superfici
piane, fianco a fianco o in rack standard
Prestazioni
• Funzioni implementate: assegnazione di
larghezza di banda dedicata a ciascun
dispositivo e utilizzo della segmentazione
per migliorare l’uso della rete
• Negoziazione automatica: negoziazione
automatica half/full duplex su ciascuna porta
che raddoppia il throughput per ciascun
dispositivo fino a 200 Mbps
Protezione dell’investimento
• Controllo del flusso: comunicazioni affidabili
durante il funzionamento full-duplex
152
Servizi
vendite HP locale.
Switch ProCurve 408
Specifiche
Switch ProCurve 408 (J4097C)
Porte
Duplex: half o full
Peso (pieno carico)
19,81 x 12,19 x 4,06 cm (altezza 1U)
0,68 kg
Memoria
32 KB per porta
Installazione
Installazione in rack standard da 19” con kit di installazione in 4 configurazioni opzionale
Prestazioni
Dimensioni tabella di routing:
1.000 voci
Urti
Altitudine
Da 0 °C a 40 °C
Da –40 °C a 70 °C
EN 60068 (IEC 68)
Fino a 3000 m
Tensione
Corrente
Consumo energetico
Frequenza
100-127 V CA/200-240 V CA
0,4 A/0,2 A
15 W
50/60 Hz
Sicurezza
CSA 950; EN 60950/IEC 60950; NOM-019-SCFI-1994; UL 1950
Emissioni
Immunità
Generica
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
EN 55024, CISPR 24
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
Protocolli generali
153
Dispositivi Edge ProCurve—
LAN wireless
–
–
–
–
154
154
Wireless Edge Services
Secure Access
Access Point
Antenne
NUOVO
Wireless Edge Services zl consente la configurazione centralizzata
delle LAN wireless e la gestione di servizi wireless avanzati,
permettendo di ottenere una rete mobile flessibile, altamente sicura
e con capacità di gestione di servizi a valore aggiunto. Con l’aggiunta
di questo modulo, lo switch ProCurve serie 5400zl e lo switch 8212zl
consentono agli amministratori di rete di gestire centralmente una rete
cablata e wireless unificata utilizzando la suite completa ProCurve
Manager per la gestione della rete. Questo approccio centralizzato alla
gestione cablata e wireless semplifica la configurazione dei dispositivi.
Consente il monitoraggio della rete e la corretta risposta alle minacce
della rete cablata e wireless e l’amministrazione della sicurezza e
delle policy utente basate su identità che sono applicate alla periferia
della rete, indipendentemente da come o dove l’utente si connette.
NUOVO
Modulo ProCurve Wireless Edge Services zl (J9051A)
155
Mobility
• Implementazione del protocollo layer 3 a
livello di radio port: l’adozione a livello di rete
delle funzioni di Layering 3 e la configurazione
automatica delle radio port ProCurve consente
l’implementazione rapida di una LAN wireless
con riconfigurazione minima della rete.
Consentendo l’implementazione delle radio
port di layer 3, la rete wireless offre roaming
più veloce per mantenere costante la
continuità applicativa.
• Mobility Domain layer 3: se configurati
come parte di un Mobiity Domain Layer 3,
i moduli ProCurve Wireless Edge Services zl
mantengono la connettività della rete client
quando gli utenti si spostano tra le sottoreti
e da modulo a modulo. Un mobility domain
può includere fino a 12 moduli ProCurve
Wireless Edge Services zl.
• Guest Account: il modulo ProCurve Wireless
Edge Services zl fornisce accesso sicuro
e autenticato mediante Web per gli ospiti
utilizzando il server RADIUS integrato.
La creazione del Guest Account include
credenziali dell’utente individuali generate
in modo casuale o predefinite e durata
dell’accesso, inclusa l’ora. La sospensione
dei diritti di accesso alla rete è immediata
al momento della scadenza del profilo guest.
• Amministrazione Guest: assegnati
dall’amministratore di rete, i diritti di
amministrazione degli utenti Guest
consentono l’accesso limitato alla pagina Web
utilizzata per gestire gli account degli ospiti che
si trova sul modulo Wireless Edge Services zl.
Gli amministratori degli utenti Guest possono
creare, stampare ed eliminare i Guest Account
156
Gestione
• Gestione centralizzata: viene fornita una
soluzione di accesso centralizzato per
configurare a livello di sistema il setup e le
operazioni della LAN wireless, incluso l’SSID,
la sicurezza, le opzioni di autenticazione ed
i servizi avanzati wireless. Le impostazioni LAN
wireless vengono assegnate automaticamente
alle rispettive ProCurve radio port, eliminando
i costi ed i tempi associati alla configurazione
individuale degli access point.
• Implementazione senza configurazione:
– Provisioning LAN wireless automatico:
al momento dell’installazione di un modulo
Wireless Edge Services zl, lo switch configura
automaticamente il modulo in modo da
rilevare ed implementare le ProCurve radio
port.
– Rilevamento automatico layer 2 di radio
port: è sufficiente collegare ciascuna
ProCurve radio port ad una porta di rete
Power over Ethernet, ed il dispositivo viene
automaticamente rilevato e configurato dal
modulo Wireless Edge Services zl.
• Supporto sFlow wireless: con l’aggiunta del
campionamento sFlow del traffico wireless,
le applicazioni gestionali quali ProCurve
Manager Plus o altri analizzatori di rete
abilitati per sFlow consentono la visibilità
integrata della rete nei parametri del traffico,
incluso il “top talker” della rete cablata e della
parte wireless, inoltre vengono visualizzate le
applicazioni principali e le connessioni di rete.
La tecnologia sFlow wireless, utilizzata
unitamente a ProCurve Network Immunity
Manager, consente la rapida identificazione
e la risposta alle minacce a livello di rete.
Connettività
• Connettività modulare di rete: il design
modulare degli switch ProCurve serie 5400zl
e degli switch 8212zl fornisce un’ampia scelta
del tipo di porta, densità e funzionalità Power
over Ethernet per semplificare
l’implementazione e l’espandibilità in base
alle esigenze della rete.
• Risoluzione automatica dei problemi di rete:
in caso di guasto di una radio port, il modulo
adegua automaticamente la potenza di
trasmissione e la velocità di trasferimento
dei dati alle ProCurve radio port adiacenti
per mantenere la copertura LAN wireless.
• Architettura radio scalabile: la gamma
ProCurve di radio port offre ampia scelta e
flessibilità per soddisfare le più disparate
esigenze di implementazione. Chi progetta reti
può scegliere tra soluzioni flessibili a tipologia
dual-radio (IEEE 802.11a e IEEE 802.11g) e
soluzioni a tipologia economica single-radio
(802.11g), configurazioni con antenna integrata
oppure esterna e con soluzioni per
l’implementazione nell’area dell’ufficio oppure
a soffitto.
• Selezione automatica del canale (ACS):
consente di ridurre l’interferenza radio sullo
stesso canale mediante selezione automatica
di un canale radio non occupato
• Potenza del segnale in uscita regolabile:
controllo delle dimensioni della cella per
implementazioni di access point ad alta
densità di utenti
• Conformità IEEE 802.11h International
Telecommunication Union (ITU): utilizzo di
Dynamic Frequency Selection (DFS) e Transmit
Power Control (TPC) per selezionare
automaticamente un altro canale e regolare
la potenza di trasmissione per minimizzare
l’interferenza con i sistemi quali i radar,
se rilevati sullo stesso canale
• Configurazione internazionale: configurate
centralmente sul modulo Wireless Edge
Services zl, tutte le ProCurve radio port si
adattano automaticamente ai requisiti
normativi del paese.
• Rilevamento RF e prevenzione di interferenze:
il sistema ricalibra automaticamente
l’assegnazione dei canali alle radio port per
evitare interferenze di tipo ambientale o altre
interferenze wireless basate su IEEE 802.11.
• Ridondanza del modulo: se un modulo
primario Wireless Edge Services zl si guasta,
il modulo ProCurve Wireless Services
Redundant zl riattiva automaticamente le radio
port che erano associate al modulo principale.
• Ridondanza dell’alimentazione del modulo:
come modulo integrato nello switch ProCurve
serie 5400zl e nello switch 8212zl, il modulo
beneficia degli alimentatori totalmente
ridondanti e hot-swap dello chassis per un
maggiore uptime del servizio.
Sicurezza
• Firewall stateful di ispezione dei pacchetti:
ispeziona ed elimina i pacchetti wireless
routed con flag TCP non valide o pacchetti
danneggiati e blocca gli attacchi DoS
(denial-of-service) più comuni; i pacchetti
eliminati sono registrati con il nome e l’ora
dell’attacco
• Access control list (ACL): fornisce filtro IP
layer 3 basato sul campo sorgente/destinazione
dell’indirizzo IP ed inoltre dei campi sottorete e
sorgente/destinazione del port number
TCP/UDP.
• Network Address Translation (NAT): la scelta
di NAT statico o dinamico conserva il pool di
indirizzi IP di una rete o nasconde l’indirizzo
privato delle risorse di rete, quali server Web,
resi disponibili per gli utenti di una LAN
wireless pubblica o per ospiti.
157
(continua)
• Autenticazione avanzata su Web:
autenticazione per client wireless basati su
browser. Il login è accessibile attraverso una
pagina Web integrata, i messaggi di benvenuto
e di errore aiutano gli utenti durante la
procedura di login. Inoltre il modulo Wireless
Edge Services zl può archiviare pagine Web
personalizzate oppure indirizzare gli utenti
verso pagine Web di autenticazione
personalizzate su un server Web esterno.
• Blocco dell’indirizzo MAC: prevenzione del
MAC configurati
• Autenticazione MAC basata su RADIUS:
il client wireless è autenticato con il server
RADIUS in base all’indirizzo MAC del client,
utile per client che non hanno potenzialità di
immissione dati.
• IEEE 802.1X: autenticazione degli utenti basata
su porte con supporto per Extensible
Authentication Protocol (EAP) MD-5, TLS, TTLS e
PEAP con scelta tra AES, TKIP e crittografia WEP
statica o dinamica per la protezione del traffico
wireless tra client autenticati e access point
• Scelta tra IEEE 802.11i, Wi-Fi Protected Access 2
(WPA2) o WPA: blocco degli accessi wireless non
autorizzati mediante autenticazione degli utenti
prima di garantire accesso alla rete; la
crittografia Advanced Encryption Standard (AES)
o Temporal Key Integrity Protocol (TKIP)
garantisce l’integrità dei dati del traffico wireless
• Sicurezza e controllo dell’accesso ProCurve
Identity Driven Manager (IDM):
– ACL per utente: permette o nega l’accesso alle
risorse di rete in base a: identità, ubicazione e
ora del giorno, per consentire a molteplici
tipologie di utenti (dipendenti, visitatori, forza
lavoro temporanea) sulla stessa rete di
accedere a risorse di rete specifiche senza
alcun rischio per la sicurezza della rete o
accesso non autorizzato a dati riservati.
158
– Assegnazione VLAN automatica:
assegnazione automatica degli utenti alla
VLAN appropriata in base alla loro identità,
comunità e ora del giorno
– Prioritizzazione del traffico: definizione
automatica delle priorità del traffico (QoS)
per ogni client wireless in base a identità,
comunità, ubicazione e ora del giorno.
– Rate Limiting: definizione automatica dei
limiti della velocità di ingresso per il traffico
dell’utente in base a identità, comunità e ora
del giorno
• Accesso sicuro al monitor software di
gestione: tutti i metodi di accesso—CLI, GUI
o MIB—sono crittografati in modo sicuro
mediante SSHv2, SSL e/o SNMPv3
• VLAN di gestione: segmentazione del traffico
verso e dalle interfacce di gestione, incluse
CLI/telnet, interfaccia browser Web e SNMP
• 4 BSSID/16 SSID per radio: domini multipli di
broadcast wireless con sicurezza,
l’autenticazione e la configurazione delle policy
di accesso sono separate per SSID e forniscono
il controllo dell’accesso alle risorse di rete in
base all’autenticazione dell’utente ed al livello
di accesso e di affidabilità tra utente wireless e
la rete stessa.
• Rilevamento di access point non autorizzati
(rogue AP): il modulo Wireless Edge Services zl
offre una visione a livello di sistema di tutti gli
access point rilevati nell’area di copertura della
LAN wireless. Gli access point rilevati sono
facilmente classificati come autorizzati o non
autorizzati per semplificare il monitoraggio di
rete dei “rogue AP”. Ciascuna ProCurve radio
port effettua una scansione simultanea per
rilevare la presenza di altri access point mentre
forniscono servizi ai client wireless. Le radio
port possono essere configurate come monitor
RF dedicati per il monitoraggio continuo
dell’ambiente RF.
• Rilevamento delle intrusioni wireless:
il modulo ProCurve Wireless Edge Services zl
è in grado di controllare l’attività dei client
wireless per rilevare comportamenti dannosi
per la rete. Se viene rilevato un
comportamento di questo tipo, il modulo
blocca il client wireless, registra l’attacco
e genera un messaggio di errore.
• Blocco del traffico tra le stazioni
interconnesse: prevenzione della
comunicazione tra dispositivi client associati
alla stessa radio port
• Sistema chiuso: restrizione del broadcast di
SSID come misura di sicurezza per mascherare
la presenza della rete wireless
• Supporto WMM Wi-Fi: garantisce funzionalità
QoS nelle reti wireless grazie a prioritizzazione
del traffico wireless di diverse applicazioni
• Supporto per SpectraLink voice priority (SVP):
priorità ai pacchetti voce IP SpectraLink inviati
da un server SpectraLink NetLink SVP a
ricevitori voce wireless SpectraLink per
garantire una miglior qualità della voce
• Unscheduled Automatic Power Save Delivery
(uAPSD): estende la durata della batterie per
i dispositivi Wi-Fi quali i ricevitori VoWLAN
(voice over wireless LAN)
Configurazione
• Server locale RADIUS: supporto per
autenticazione di utenti o dispositivi wireless
e cablati utilizzando autenticazione 802.1X,
basata su browser o MAC. La scelta del
database di autenticazione include il database
di account integrato per 500 utenti o
autenticazione con directory compatibile con
LDAP. I metodi EAP supportati includono
EAP-TLS, EAP-TTLS con MD5, EAP-TTLS con PAP,
EAP-TTLS con GTC e EAP-PEAP con MSCHAPv2.
• Server DHCP integrato: se adeguatamente
configurato, il modulo ProCurve Wireless Edge
Services zl risponde alle richieste di
configurazione IP DHCP (Dynamic Host
Configuration Protocol) di client cablati e
wireless. Il server DHCP fornisce risposte di
configurazione che includono l’indirizzo IP
del client assegnato dalla rete o da pool di host,
tempo di lease, gateway predefinito, nome
dominio, indirizzi server DNS e opzioni DHCP.
La funzionalità DHCP include inoltre relè DHCP
e Dynamic DNS.
Scalabilità
• Capacità di rete scalabile: il modulo ProCurve
Wireless Edge Services zl, al momento
dell’acquisto, offre supporto per un massimo
di 12 ProCurve radio port, ma è possibile
aggiungere facilmente al modulo ulteriori radio
port acquistando la licenza per 12 o 48 radio
port per il modulo ProCurve Wireless Services
zl. Il modulo Wireless Services zl è in grado di
gestire fino ad un massimo di 156 ProCurve
radio port per modulo. Con un massimo di
quattro moduli ProCurve Wireless Edge
Services zl per switch serie 5400zl o switch
8212zl, ogni chassis può gestire un totale di
624 ProCurve radio port.
Servizi
vendite HP locale.
159
Specifiche
Modulo ProCurve Wireless Edge Services zl (J9051A)
Peso
26,16 x 20,65 x 4,45 cm
0,93 kg
Temperatura a riposo/stoccaggio:
Da –40 ºC a 70 ºC
da 15% a 90%, senza condensa
Interfaccia Wireless
Microsoft® Internet Explorer 5.5 o versione successiva
RFC 2068 Hypertext Transfer Protocol—
HTTP/1.1
Protocolli generali
VLAN IEEE 802.1Q
RFC 768 UDP
RFC 791 IP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 TELNET
RFC 959 File Transfer Protocol (FTP)
RFC 1541 DHCP
v4
RFC 2784 Generic Routing Encapsulation (GRE)
160
IPv6
RFC 3162 RADIUS e IPv6
MIB
RFC 1213 MIB II
RFC 1493 Bridge MIB
Mobility
IEEE 802.11a High Speed Physical Layer in the
5 GHz Band
IEEE 802.11b Higher-Speed Physical Layer
Extension in the 2.4 GHz Band
IEEE 802.11g Further Higher Data Rate
IEEE 802.11i Medium Access Control (MAC)
Security Enhancements
Gestione della rete
RFC 3176 sFlow
SNMPv1/v2c/v3
Sicurezza
Control
RFC 2548 Microsoft Vendor-specific RADIUS
Attributes
RFC 2809 L2TP Compulsory Tunneling via
RADIUS
RFC 2867 RADIUS Accounting Modifications for
Tunnel Protocol Support
RFC 2868 RADIUS Attributes for Tunnel Protocol
Support
RFC 2869 RADIUS Extensions
RFC 2882 NAS Requirements: Extended
RADIUS Practices
RFC 3576 Dynamic Authorization Extensions to
RADIUS
RFC 3579 RADIUS Support For Extensible
Authentication Protocol (EAP)
RFC 3580 IEEE 802.1X RADIUS
RFC 4590 RADIUS Extension for Digest
Authentication
SSHv2 Secure Shell
WPA (Wi-Fi Protected Access)
Accessori per modulo ProCurve Wireless Edge
Services zl
NUOVO
Licenza 12 RP per ProCurve Wireless Services
zl (J9053A)
La licenza 12 RP per ProCurve Wireless Services offre supporto per 12
ProCurve radio port aggiuntive su un modulo Wireless Edge Services zl,
per un massimo di 156 radio port per modulo.
NUOVO
NUOVO
Licenza 48 RP per ProCurve Wireless Services
zl (J9090A)
La licenza 48 RP per ProCurve Wireless Services offre supporto per 48
ProCurve radio port aggiuntive su un modulo Wireless Edge Services zl,
per un massimo di 156 radio port per modulo.
Il modulo ProCurve Redundant Wireless Edge Services zl adotta
automaticamente ProCurve radio port se il modulo ProCurve Wireless Edge
Services zl principale non è disponibile o subisce un guasto.
Peso: 0,93 kg
161
Wireless Edge Services xl consente la configurazione centralizzata della
LAN wireless e la gestione di servizi wireless avanzati, permettendo
di ottenere una rete mobile flessibile, altamente sicura e multiservizi.
Con l’aggiunta di questo modulo, nello switch ProCurve serie 5300xl
è possibile dare la possibilità agli amministratori di rete di gestire
centralmente una rete cablata e wireless unificata, utilizzando la suite
completa ProCurve Manager per la gestione della rete.
Questo approccio centralizzato alla gestione cablata e wireless
semplifica la configurazione dei dispositivi. Consente il monitoraggio
della rete ed una più efficace risposta alle minacce della rete cablata
e wireless e l’amministrazione della sicurezza e delle policy utente
basate su identità, che sono applicate alla periferia della rete,
indipendentemente da come oppure dove l’utente si connette.
162
Mobility
Implementazione del protocollo layer 3
a livello di radio port: la implementazione a
livello di rete e la configurazione automatica delle
radio port ProCurve consente la creazione rapida
di una LAN wireless con un minimo apporto
nella riconfigurazione della rete. Consentendo
l’implementazione delle radio port al layer 3,
la rete wireless offre roaming più veloce per
mantenere costante la copertura e la
disponibilità delle sessioni applicative.
NUOVO
Mobility Domain Layer 3: se configurati
come parte di un Mobility domain L3, i moduli
ProCurve Wireless Edge Services xl mantengono
la connettività della rete client anche quando gli
utenti si spostano tra le sottoreti e da modulo a
modulo. Un Mobility domain può includere fino
a 12 moduli ProCurve Wireless Edge Services xl.
NUOVO
Guest Account: il modulo ProCurve
Wireless Edge Services xl fornisce accesso sicuro
e autenticato mediante Web per gli ospiti
utilizzando il server RADIUS integrato.
La creazione dell’account per gli ospiti include
credenziali dell’utente individuali generate in
modo casuale o predefinite e durata dell’accesso,
inclusa l’ora. La sospensione dei diritti di accesso
alla rete è immediata al momento della scadenza
del Guest Account.
NUOVO
Amministrazione Guest Account:
assegnati dall’amministratore di rete, i diritti di
amministrazione dei Guest Account consentono
l’accesso limitato alla pagina Web utilizzata per
gestire gli account degli ospiti che si trova sul
modulo Wireless Edge Services xl.
Gli amministratori degli ospiti possono creare,
stampare ed eliminare gli account di ospiti.
NUOVO
Gestione
• Gestione centralizzata: la gestione è possibile
effettuarla da un unico punto della rete e
permette di configurare tutti i parametri della
LAN wireless, incluso l’SSID, la sicurezza, le
opzioni di autenticazione ed i servizi avanzati
wireless. Le impostazioni LAN wireless vengono
assegnate automaticamente alle rispettive
ProCurve radio port, eliminando i costi ed i tempi
associati alla configurazione individuale degli
access point.
• Implementazione senza configurazione:
– Provisioning LAN wireless automatico:
al momento dell’installazione di un modulo
Wireless Edge Services xl, lo switch configura
automaticamente il modulo in modo da
rilevare e adottare ProCurve radio port.
– Rilevamento automatico a livello 2 delle radio
port: è sufficiente collegare ciascuna ProCurve
radio port ad una porta di rete Power over
Ethernet, ed il dispositivo viene
automaticamente rilevato e configurato
dal modulo Wireless Edge Services xl.
Supporto sFlow wireless: con l’aggiunta
del campionamento sFlow del pacchetto IP nel
traffico wireless, le applicazioni gestionali quali
ProCurve Manager Plus o altri analizzatori di rete
abilitati per sFlow, consentono la visibilità
integrata di tutta la rete e dei parametri del
traffico, inclusi “top talker” di rete, le applicazioni
principali e le connessioni di rete. La tecnologia
sFlow wireless, utilizzata unitamente a ProCurve
Network Immunity Manager, consente la rapida
identificazione e la risposta alle minacce di
accesso non autorizzato per la intera rete.
NUOVO
Connettività
• Connettività modulare di rete: Il design
modulare degli switch ProCurve serie 5300xl
fornisce un’ampia scelta del tipo di porta, densità
e funzionalità Power over Ethernet per
semplificare l’implementazione e l’espandibilità
in base alle esigenze della rete.
• Architettura radio scalabile: La famiglia
ProCurve Radio Port offre scelta e flessibilità
per soddisfare una vasta gamma di esigenze di
implementazione. Chi progetta reti può scegliere
tra topologie di rete dual-radio (IEEE 802.11a e
IEEE 802.11g) e topologie single-radio (802.11g),
configurazioni con antenna integrata oppure
esterna, flessibili ed idonei per montaggio a
soffitto oppure a parete oppure a scrivania.
163
(continua)
• Selezione automatica del canale (ACS): consente
di ridurre l’interferenza radio sullo stesso canale
mediante selezione automatica di un canale
radio non occupato
l’implementazione di access point ad alta densità
di utenti
Telecommunication Union (ITU): Dynamic
Frequency Selection (DFS) e Transmit Power
Control (TPC) vengono utilizzati per la selezione
automatica di un altro canale e l’adeguamento
della potenza di trasmissione per minimizzare
le interferenze con sistemi quali radar, se rilevati
sullo stesso canale.
centralmente sul modulo Wireless Edge Services
xl, tutte le ProCurve radio port si adattano
automaticamente ai requisiti normativi del
paese.
in caso di guasto di una radio port, il modulo
adegua automaticamente la potenza di
trasmissione e la velocità di trasferimento
dei dati alle ProCurve radio port adiacenti
il sistema ricalibra automaticamente
l’assegnazione dei canali alle radio port per
• Ridondanza del modulo: se un modulo primario
Wireless Edge Services xl si guasta, il modulo
ProCurve Wireless Services Redundant xl
subentra nel controllo delle radio port in modo
automatico, senza alcun intervento
dell’operatore.
164
• Ridondanza dell’alimentazione del modulo:
come modulo integrato nello switch ProCurve
serie 5300xl, il modulo Wireless Edge Services xl
beneficia degli alimentatori totalmente
ridondanti e hot-swap dello chassis per un
maggiore uptime del servizio.
Sicurezza
Funzione di firewall stateful inspection:
ispeziona ed elimina i pacchetti wireless routed
con flag TCP non valide oppure i pacchetti
danneggiati e blocca gli attacchi DoS (denial-ofservice) più comuni. I pacchetti eliminati sono
registrati con il nome e l’ora dell’attacco.
NUOVO
Access control list (ACL): fornisce filtro IP
layer 3 basato sul campo sorgente/destinazione
dell’indirizzo IP e sul campo
sorgente/destinazione del port number TCP/UDP.
NUOVO
Network Address Translation (NAT):
la scelta di NAT statico o dinamico conserva il
pool di indirizzi IP di una rete oppure nasconde
l’indirizzo privato delle risorse di rete, quali
server Web, resi disponibili per gli utenti di una
LAN wireless pubblica oppure per ospiti.
NUOVO
Autenticazione avanzata su Web:
autenticazione per client wireless basati su
browser. Pagine Web integrate danno la
possibilità di login, messaggi di benvenuto ed
errore aiutano gli utenti durante la procedura di
login. Inoltre il modulo Wireless Edge Services xl
può archiviare pagine Web personalizzate
oppure indirizzare gli utenti verso pagine Web
di autenticazione personalizzate su un server
Web esterno.
NUOVO
Blocco dell’indirizzo MAC: impedisce il
MAC configurati
NUOVO
• Autenticazione MAC basata su RADIUS: il client
wireless è autenticato con il server RADIUS in
base all’indirizzo MAC del client, utile per client
che hanno interfaccia utente
su porte con supporto per Extensible
Authentication Protocol (EAP) MD-5, TLS, TTLS
e PEAP con scelta tra AES, TKIP e crittografia WEP
• Scelta tra IEEE 802.11i, Wi-Fi Protected Access 2
(WPA2) o WPA: blocco degli accessi wireless non
autorizzati mediante l’autenticazione degli utenti
prima di garantire l’accesso alla rete; la
crittografia Advanced Encryption Standard (AES)
o Temporal Key Integrity Protocol (TKIP)
garantisce l’integrità dei dati del traffico wireless
– ACL per utente: permette o nega l’accesso alle
risorse di rete in base a: identità, ubicazione
e ora del giorno, per consentire a molteplici
tipologie di utenti (dipendenti, visitatori, forza
di lavoro temporanea) sulla stessa rete, di
accedere a servizi di rete specifici, senza alcun
rischio per la sicurezza della rete oppure
accesso non autorizzato ai dati riservati.
• 4 BSSID/16 SSID per radio: domini multipli
di broadcast wireless con autenticazione e
configurazione di policy separate per SSID,
che forniscono il controllo dell’accesso alle risorse
di rete in base all’autenticazione dell’utente ed
al livello di profilazione dell’utente tra la rete
wireless ed il server RADIUS
(rogue AP): il modulo Wireless Edge Services xl
offre una vista a livello di sistema di tutti gli
access point rilevati nell’area di copertura della
LAN wireless. Gli access point rilevati sono
facilmente classificati come autorizzati o non
autorizzati per semplificare il monitoraggio di
rete dei “rogue AP”. Ciascuna ProCurve radio port
effettua una scansione simultanea per rilevare la
presenza di altri access point mentre forniscono
servizi ai client wireless. Le radio port possono
essere configurate come monitor RF dedicati per
il monitoraggio continuo dell’ambiente RF.
Rilevamento delle intrusioni wireless:
il modulo ProCurve Wireless Services xl è in
grado di controllare l’attività dei client wireless
per rilevare comportamenti dannosi per la rete.
Se viene rilevato un comportamento di questo
tipo, il modulo blocca il client wireless, registra
l’attacco e genera un messaggio di errore.
NUOVO
– Assegnazione VLAN automatica: assegnazione
automatica degli utenti alla VLAN appropriata
in base alla loro identità, comunità ed ora del
giorno
per ogni client wireless in base a identità,
comunità, ubicazione ed ora del giorno.
limiti della velocità di ingresso per il traffico
dell’utente in base a identità, comunità ed ora
del giorno
• Blocco del traffico tra stazioni: prevenzione
della comunicazione tra dispositivi client
associati alla stessa radio port
• Sistema chiuso: restrizione del broadcast di SSID
come misura di sicurezza per mascherare la
presenza della rete wireless
• Accesso sicuro al monitor di Management: tutti
i metodi di accesso—CLI, GUI o MIB—sono
crittografati in modo sicuro mediante SSHv2, SSL
e/o SNMPv3
165
(continua)
QoS nelle reti wireless grazie alla prioritizzazione
del traffico wireless proveniente da diverse
applicazioni
da un server SpectraLink NetLink SVP a ricevitori
voce wireless SpectraLink per garantire
eccezionale qualità della voce
Unscheduled Automatic Power Save
Delivery (uAPSD): estende la durata delle
batterie per i dispositivi Wi-Fi quali i ricevitori
VoWLAN.
NUOVO
Configurazione
Server locale RADIUS: supporto per
autenticazione di utenti oppure dispositivi
wireless e cablati utilizzando autenticazione
802.1X, basata su browser oppure MAC. La scelta
del database di autenticazione include il
database di account integrato per 500 utenti
oppure autenticazione con le directory
compatibili con LDAP. I metodi EAP supportati
includono EAP-TLS, EAP-TTLS con MD5, EAP-TTLS
con PAP, EAP-TTLS con GTC e EAP-PEAP con
MSCHAPv2.
Scalabilità
Capacità di rete scalabile: il modulo
ProCurve Wireless Edge Services xl, al momento
dell’acquisto, offre il supporto per un massimo di
12 ProCurve radio port. È comunque possibile
aggiungere facilmente al modulo ulteriori radio
port, acquistando la licenza 12 RP per il modulo
ProCurve Wireless Services. Ciascuna licenza
offre supporto per 12 ProCurve radio port
aggiuntive, per un massimo di 48 ProCurve radio
port per modulo. Con il supporto per due moduli
ProCurve Wireless Edge Services xl per chassis,
ciascuno switch della serie 5300xl può gestire
un totale di 96 porte radio.
NUOVO
NUOVO
Server DHCP integrato: se adeguatamente
configurato, il modulo ProCurve Wireless Edge
Services xl risponde alle richieste di
configurazione IP DHCP (Dynamic Host
Configuration Protocol) di client cablati e
wireless. Il server DHCP fornisce risposte di
configurazione che includono l’indirizzo IP del
client assegnato dalla rete o da pool di host,
tempo di lease, gateway predefinito, nome
dominio, indirizzi server DNS e opzioni DHCP.
La funzionalità DHCP include inoltre relè DHCP
e Dynamic DNS.
NUOVO
166
Servizi
I servizi per i moduli sono coperti dalla garanzia
del prodotto nel quale sono installati.
Specifiche
Peso
20,32 x 22,78 x 4,45 cm
0,86 kg
Altitudine
Da 5 °C a 40 °C
Da -40 °C a 70 °C
4,6 km
Interfaccia Wireless
Sicurezza
EN 60950/IEC 60950; UL 60950
Emissioni
EN 55022/CISPR 22 Classe A
Immunità
EN
ESD
Irradiata
Picco di corrente
Indotta
EN 55024, CISPR 24
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8
IEC 61000-4-11
HTTP/1.1
Protocolli generali
VLAN IEEE 802.1Q
RFC 768 UDP
RFC 791 IP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 TELNET
RFC 959 File Transfer Protocol (FTP)
RFC 1541 DHCP
(SNTP) v4
RFC 2784 Generic Routing Encapsulation
(GRE)
Option
IPv6
RFC 3162 RADIUS e IPv6
MIB
RFC 1213 MIB II
RFC 1493 Bridge MIB
Mobility
IEEE 802.11a High Speed Physical Layer in the
5 GHz Band
Gestione della rete
RFC 3176 sFlow
SNMPv1/v2c/v3
Sicurezza
Control
SSHv2 Secure Shell
WPA (Wi-Fi Protected Access)
Attributes
RFC 2809 L2TP Compulsory Tunneling via
RADIUS
Modifications for Tunnel Protocol Support
RFC 2868 RADIUS Attributes for Tunnel
Protocol Support
RFC 2882 NAS Requirements: Extended
RADIUS Practices
RFC 3576 Dynamic Authorization Extensions to
RADIUS
RFC 3580 IEEE 802.1X RADIUS
RFC 4590 RADIUS Extension for Digest
Authentication
167
Accessori
Modulo ProCurve Redundant Wireless Services xl
(J9003A)
Il modulo ridondante adotta automaticamente ProCurve radio port se il
modulo ProCurve Wireless Edge Services xl principale non è disponibile
o subisce un guasto.
Peso: 0,86 kg
Licenza 12 RP per modulo ProCurve Wireless Services
(J9002A)
La licenza 12 RP per il modulo ProCurve Wireless Services offre supporto
per 12 ProCurve radio port aggiuntive su un modulo Wireless Edge
Services xl, per un massimo di 48 radio port per modulo.
168
La ProCurve Radio Port 210, con integrato il supporto per le
funzioni wireless IEEE 802.11g, funziona congiuntamente ai
moduli ProCurve Wireless Edge Services xl e zl per offrire servizi
wireless avanzati. Questi servizi contribuiscono a realizzare una
LAN wireless altamente sicura ed affidabile, la quale si adatta
dinamicamente alle esigenze di una rete mobile multiservizi.
ProCurve Radio Port 210, con l’antenna integrata, costituisce una
soluzione economica per le implementazioni wireless negli uffici
che non richiedono supporto per client wireless IEEE 802.11a.
ProCurve Radio Port 210 (J9004A)
169
Mobility
• Implementazione del protocollo layer 3
a livello di radio port: la configurazione
con un minimo impatto nei tempi di
configurazione. Le ProCurve radio port
attraversano le reti layer 3 per localizzare il
modulo ProCurve Wireless Edge Services
assegnato utilizzando informazioni che hanno
ricevuto in un pacchetto DHCP oppure come
parte della richiesta DNS. Dopo l’inserimento
nel modulo wireless, ciascuna radio port riceve
tutti i parametri di configurazione, inclusi i dati
relativi alla sicurezza e BSSID, necessari per il
funzionamento della rete wireless.
• Implementazione del protocollo layer 2 a
livello di radio port: è sufficiente collegare
ciascuna ProCurve radio port ad una porta di
rete Power over Ethernet, ed il dispositivo viene
automaticamente rilevato e configurato dai
moduli ProCurve Wireless Edge Services xl e zl.
Connettività
• Architettura ad accesso radio singolo
IEEE 802.11g: costituisce una soluzione
economica per le implementazioni LAN
wireless che non richiedono supporto per
client wireless IEEE 802.11a
170
densità di utenti
in caso di guasto di una radio port, le ProCurve
radio port adiacenti adeguano la potenza del
segnale e la velocità di trasmissione dei dati
• Rilevamento RF e prevenzione alle
interferenze: le ProCurve radio port ricalibrano
automaticamente l’assegnazione dei canali per
evitare interferenze di tipo ambientale oppure
altre interferenze wireless basate su
IEEE 802.11.
Sicurezza
• Scelta tra IEEE 802.11i, Wi-Fi Protected Access
2 (WPA2) o WPA: blocco degli accessi wireless
non autorizzati mediante l’autenticazione degli
utenti prima di garantire l’accesso alla rete; la
crittografia Advanced Encryption Standard
(AES) oppure Temporal Key Integrity Protocol
(TKIP) garantisce l’integrità dei dati del traffico
wireless
• Antenna diversity integrata con copertura
omnidirezionale: fornisce un’ottima copertura
LAN wireless per gli spazi sia chiusi sia aperti
ed esterni
• Client IEEE 802.1X: autenticazione sicura delle
ProCurve radio port sulle porte di rete protette
da autenticazione basata su porte 802.1X.
centralmente sui moduli ProCurve Wireless
Edge Services xl e zl, tutte le ProCurve radio
port si adattano automaticamente per
soddisfare i requisiti normativi del paese.
• IEEE 802.1X: autenticazione degli utenti con
supporto per il protocollo EAP (Extensible
Authentication Protocol), TLS, TTLS, PEAP e SIM
con scelta tra AES, TKIP e crittografia WEP
• Autenticazione sul Web: autenticazione per
client wireless basati su browser. Tramite un
browser è possibile autenticarsi, eventuali
messaggi di errore aiutano gli utenti.
utile per i client che hanno limitate funzioni
di immissione nell’interfaccia
• Blocco dell’indirizzo MAC: prevenzione del
MAC configurati
di broadcast wireless con autenticazione e
configurazione di policy separate per SSID.
Esse forniscono il controllo dell’accesso alle risorse
di rete in base all’autenticazione dell’utente.
• Rilevamento di access point non autorizzato
(rogue AP): ciascuna ProCurve radio port
effettua una scansione simultanea per rilevare
la presenza di altri access point mentre
dell’ambiente RF.
(uAPSD): estende la durata delle batterie per
Servizi
vendite HP locale.
QoS nelle reti wireless grazie alla
prioritizzazione del traffico wireless di diverse
applicazioni
171
Specifiche
Porte
1 porta 10/100 auto-sensing (IEEE 802.3 Type 10Base-T, IEEE 802.3u Type 100Base-TX)
Duplex: half o full
Peso
17,53 x 24,89 x 4,24 cm
0,54 kg
Installazione
Installazione a T a soffitto o installazione a muro
Altitudine
Da 0 °C a 40 °C
Da 5% a 95%, senza condensa
Da -40 °C a 70 °C
Da 5% a 95% senza condensa
Fino a 3000 m
Tensione
Corrente
Consumo energetico:
48 VDC (PoE)
0,104 A
5W
Banda di frequenza e
canali operativi
FCC (Stati Uniti e Canada)
Unione europea
Giappone
Cina
Singapore
Taiwan
2,412-2,462 GHz (11 canali)
2,412-2,472 GHz (13 canali)
2,412-2,484 GHz (14 canali)
2,412-2,472 GHz (13 canali)
2,412-2,472 GHz (13 canali)
2,412-2,4624 GHz (11 canali)
Radio
FCC Parte 15.247; FCC Parte 15.407 (Stati Uniti); RSS-210 (Canada); EN 300 328; EN 301 893 (Europa); ARIB STD-T66; ARIB STD-T71; ARIB STD-33
Sicurezza
UL 60950-1; CAN/CSA 22.2 No. 60950-1; IEC 60950-1; EN 60950-1
Emissioni
EN 60601-1-2; EN 301 489-1; EN 301 489-17; FCC Parte 15.107; FCC Parte 15.109; ICES-003 (Canada)
Esposizione RF
FCC Bulletin OET-65C; IEEE C95.1; RSS-102
172
Caratteristiche radio IEEE 802.11b
Velocità trasfer. dati
Sensibilità ricevitore
Potenza di trasmissione
11 Mbps
-84 dBm
17,5 dBm
5,5 Mbps
-87 dBm
17,5 dBm
2 Mbps
-88 dBm
17,5 dBm
1 Mbps
-90 dBm
17,5 dBm
Caratteristiche radio: IEEE 802.11g
54 Mbps
-68 dBm
12,5 dBm
48 Mbps
-70 dBm
12,5 dBm
36 Mbps
-75 dBm
14 dBm
24 Mbps
-79 dBm
14 dBm
18 Mbps
-81 dBm
16,5 dBm
12 Mbps
-85 dBm
16,5 dBm
9 Mbps
-87 dBm
17 dBm
6 Mbps
-88 dBm
17 dBm
funzioni wireless IEEE 802.11a e IEEE 802.11g, è in grado di
lavorare congiuntamente ai moduli ProCurve Wireless Edge
Services xl e zl, per offrire servizi wireless avanzati. Questi servizi
consentono di ottenere una wireless LAN altamente sicura
e flessibile, la quale si adatta dinamicamente alle esigenze di
una rete mobile multiservizi. Con il supporto per doppia antenna
diversity esterna, ProCurve Radio Port 220 è ideale per le
installazioni LAN wireless nelle quali la copertura wireless sia
necessariamente estesa in ambienti che richiedono maggior
potenza del segnal.
173
Mobility
minimizzando i tempi di configurazione. Le
ProCurve radio port attraversano le reti layer 3
per localizzare il modulo ProCurve Wireless
Edge Services assegnato utilizzando
informazioni che ha ricevuto in un pacchetto
DHCP oppure come parte della richiesta DNS.
Dopo l’inserimento della radio port nel modulo
wireless, ciascuna radio port riceve tutti i
parametri di configurazione, inclusi i dati
relativi a sicurezza e BSSID, necessari per il
funzionamento della rete wireless.
a livello di radio port: è sufficiente collegare
modulo ProCurve Wireless Edge Services.
Connettività
• Modalità operativa radio IEEE 802.11a
e IEEE 802.11g radio simultanea: supporto
per client wireless dual-band e compatibilità
con i modelli di dispositivi wireless
IEEE 802.11b precedenti
• Supporto per doppia antenna diversity
esterna: progettato specificamente per le
installazioni LAN wireless dove viene richiesta
maggior copertura.
le interferenze con sistemi quali radar, se
rilevati sullo stesso canale.
174
Edge Services xl e zl, tutte le ProCurve radio port
si adattano automaticamente per soddisfare
i requisiti normativi del paese.
implementazioni di access point ad alta densità
di utenti
in caso di guasto di una porta radio, le ProCurve
le ProCurve radio port ricalibrano
Sicurezza
non autorizzati mediante l’autenticazione degli
utenti prima di garantire l’accesso alla rete; la
(AES) oppure Temporal Key Integrity Protocol
(TKIP) garantisce l’integrità dei dati del traffico
wireless
da autenticazione basata su porte 802.1X.
il supporto per il protocollo EAP (Extensible
statica oppure dinamica per la protezione del
traffico wireless tra client autenticati e access
point
client wireless basati su browser. Tramite un
browser è possibile autenticarsi, eventuali
messaggi di errore aiutano gli utenti.
utile per client che hanno interfaccia utente
con limitate funzioni.
• Blocco dell’indirizzo MAC: impedisce il
MAC configurati
di broadcast wireless, autenticazione e
Esse forniscono il controllo dell’accesso alle
risorse di rete.
dell’ambiente RF.
prioritizzazione del traffico wireless
proveniente da diverse applicazioni
Servizi
vendite HP locale.
Accessori
Antenna ProCurve omnidirezionale per
interni/esterni da 5 dBi (J8441A)
Antenna ProCurve omnidirezionale per esterni
da 8 dBi (J8444A)
Antenna ProCurve Yagi da 14 dBi (J8448B)
Antenna ProCurve parafulmine (J8996A)
Antenna diversity ProCurve Dual Band da 3 dBi
(J8997A)
Antenna ProCurve omnidirezionale da 6 dBi e
5 GHz (J8998A)
Antenna ProCurve direzionale Dual Band da
7 dBi (J8999A)
Antenna ProCurve direzionale da 14 dBi e 5 GHz
(J9000A)
175
Specifiche
Porte
Duplex: half o full
Peso
14,61 x 23,5 x 2,54 cm
0,59 kg
Installazione
Installazione a soffitto oppure a muro
Altitudine
Da -20 °C a 50 °C
Da -40 °C a 70 °C
Fino a 3000 m
Tensione
Corrente
Consumo energetico:
48 VDC (PoE)
0,148 A
7W
canali operativi
Stati Uniti
Unione europea
Giappone
Cina
Singapore
Taiwan
Canada
2,412-2,462
2,412-2,472
2,412-2,484
2,412-2,472
2,412-2,472
2,412-2,462
2,412-2,462
Radio
Sicurezza
UL 2043; UL 60950-1; CAN/CSA 22.2 No. 60950-1; IEC 60950-1; EN 60950-1
Emissioni
Esposizione RF
GHz
GHz
GHz
GHz
GHz
GHz
GHz
(11
(13
(14
(13
(13
(11
(11
canali)
canali)
canali)
canali)
canali)
canali)
canali)
5,150-5,250
5,150-5,350
5,150-5,350
5,725-5,825
5,150-5,350
5,250-5,350
5,150-5,350
GHz
GHz
GHz
GHz
GHz
GHz
GHz
(4
(8
(8
(4
(8
(4
(8
canali)
canali)
canali)
canali)
canali)
canali)
canali)
5,725-5,825 GHz (4 canali)
5,470-5,725 GHz (11 canali)
5,725-5,825 GHz (4 canali)
5,725-5,825 GHz (4 canali)
5,725-5,825 GHz (4 canali)
176
11 Mbps
-84 dBm
17,5 dBm
5,5 Mbps
-87 dBm
17,5 dBm
2 Mbps
-88 dBm
17,5 dBm
1 Mbps
-90 dBm
17,5 dBm
54 Mbps
-68 dBm
12,5 dBm
48 Mbps
-70 dBm
12,5 dBm
36 Mbps
-75 dBm
14 dBm
24 Mbps
-79 dBm
14 dBm
18 Mbps
-81 dBm
16,5 dBm
12 Mbps
-85 dBm
16,5 dBm
9 Mbps
-87 dBm
17 dBm
6 Mbps
-88 dBm
17 dBm
Caratteristiche radio: IEEE 802,11a
54 Mbps
-68 dBm
12 dBm
48 Mbps
-70 dBm
12 dBm
36 Mbps
-75 dBm
14 dBm
24 Mbps
-79 dBm
14 dBm
18 Mbps
-81 dBm
16 dBm
12 Mbps
-85 dBm
16 dBm
9 Mbps
-87 dBm
17,5 dBm
6 Mbps
-88 dBm
17,5 dBm
funzioni wireless IEEE 802.11a e IEEE 802.11g, è in grado
di lavorare congiuntamente ai moduli ProCurve Wireless Edge
Services xl e zl, per offrire servizi wireless avanzati.
Questi servizi consentono di ottenere una wireless LAN altamente
sicura e flessibile, la quale si adatta dinamicamente alle esigenze
di una rete mobile multiservizi.
177
Mobility
minimizzando i tempi di configurazione. Le
ProCurve radio port attraversano le reti layer 3
per localizzare il modulo ProCurve Wireless
Edge Services assegnato, utilizzando
informazioni che ha ricevuto in un pacchetto
DHCP oppure come parte della richiesta DNS.
Dopo l’inserimento nel modulo wireless,
ciascuna radio port riceve tutti i parametri di
configurazione, inclusi i dati relativi a sicurezza
e BSSID, necessari per il funzionamento della
rete wireless.
a livello di radio port: è sufficiente collegare
modulo ProCurve Wireless Edge Services.
Connettività
• Modalità operativa radio IEEE 802.11a
e IEEE 802.11g radio simultanea: supporto per
client wireless dual-band e compatibilità con i
modelli di dispositivi wireless IEEE 802.11b
precedenti
• Doppia antenna diversity integrata con
copertura omnidirezionale: miglior copertura
wireless LAN dual-radio per ambienti interni
ed esterni
le interferenze con sistemi quali radar,
se rilevati sullo stesso canale.
178
Edge Services xl e zl, tutte le ProCurve radio
port si adattano automaticamente per
soddisfare i requisiti normativi del paese.
stesso canale mediante la selezione automatica
densità di utenti
in caso di guasto di una radio port, le ProCurve
le ProCurve radio port ricalibrano
Sicurezza
non autorizzati mediante autenticazione degli
utenti prima di garantire accesso alla rete; la
(AES) o Temporal Key Integrity Protocol (TKIP)
garantisce l’integrità dei dati del traffico
wireless
dal protocollo IEEE 802.1X.
il supporto per il protocollo EAP (Extensible
client wireless basati su browser. Una
procedura applicativa basata su Web Browser
attiva il processo di autenticazione. Messaggi
di errore aiutano gli utenti.
utile per client che hanno limitate capacità
di immissione nell’interfaccia utente
• Blocco dell’indirizzo MAC: impedisce il
MAC configurati
di broadcast wireless, autenticazione e
Esse forniscono il controllo dell’accesso alle risorse
di rete in base all’autenticazione dell’utente.
dell’ambiente RF.
prioritizzazione del traffico wireless
provenienti da diverse applicazioni
Servizi
vendite HP locale.
179
Specifiche
Porte
Duplex: half o full
Peso
17,53 x 24,89 x 4,24 cm
0,59 kg
Installazione
Installazione a T a soffitto oppure installazione a muro
Altitudine
Da 0 °C a 40 °C
Da -40 °C a 70 °C
Fino a 3000 m
Tensione
Corrente
Consumo energetico:
48 VDC (PoE)
0,148 A
7W
canali operativi
Stati Uniti
Unione europea
Giappone
Cina
Singapore
Taiwan
Canada
2,412-2,462
2,412-2,472
2,412-2,484
2,412-2,472
2,412-2,472
2,412-2,462
2,412-2,462
Radio
Sicurezza
Emissioni
Esposizione RF
GHz
GHz
GHz
GHz
GHz
GHz
GHz
(11
(13
(14
(13
(13
(11
(11
canali)
canali)
canali)
canali)
canali)
canali)
canali)
5,150-5,250
5,150-5,350
5,150-5,350
5,725-5,825
5,150-5,350
5,250-5,350
5,150-5,350
GHz
GHz
GHz
GHz
GHz
GHz
GHz
(4
(8
(8
(4
(8
(4
(8
canali)
canali)
canali)
canali)
canali)
canali)
canali)
5,725-5,825 GHz (4 canali)
5,470-5,725 GHz (11 canali)
5,725-5,825 GHz (4 canali)
5,725-5,825 GHz (4 canali)
5,725-5,825 GHz (4 canali)
180
11 Mbps
-84 dBm
17,5 dBm
5,5 Mbps
-87 dBm
17,5 dBm
2 Mbps
-88 dBm
17,5 dBm
1 Mbps
-90 dBm
17,5 dBm
54 Mbps
-68 dBm
12,5 dBm
48 Mbps
-70 dBm
12,5 dBm
36 Mbps
-75 dBm
14 dBm
24 Mbps
-79 dBm
14 dBm
18 Mbps
-81 dBm
16,5 dBm
12 Mbps
-85 dBm
16,5 dBm
9 Mbps
-87 dBm
17 dBm
6 Mbps
-88 dBm
17 dBm
54 Mbps
-68 dBm
12 dBm
48 Mbps
-70 dBm
12 dBm
36 Mbps
-75 dBm
14 dBm
24 Mbps
-79 dBm
14 dBm
18 Mbps
-81 dBm
16 dBm
12 Mbps
-85 dBm
16 dBm
9 Mbps
-87 dBm
17,5 dBm
6 Mbps
-88 dBm
17,5 dBm
Utilizzato unitamente al modulo ProCurve Switch xl Access
Controller, ProCurve Access Control Server 745wl rappresenta
una soluzione per l’accesso wireless specifica e notevolmente
sicura per gli ambienti client più complessi. Questa soluzione
per l’accesso di ospiti clientless, facile da implementare,
è appositamente progettata per le installazioni che devono gestire
l’accesso di client mobili non controllati in ambienti quali scuole
ed università, ospedali e case di riposo, ma anche aziende in cui
gli amministratori di rete non hanno modo di controllare il tipo e
la configurazione dei dispositivi wireless. Progettata per ridurre il
costo e la complessità della messa in sicurezza di una rete LAN
mobile, questa soluzione si integra facilmente nei servizi di
autenticazione e nell’infrastruttura cablata e wireless già esistenti
e consente una maggiore produttività fornendo agli utenti mobili
un accesso sicuro ed adeguato ai servizi di rete.
ProCurve Access Control Server 745wl (J9038A)
181
Sicurezza
Gestione
• Riservatezza dei dati wireless: utilizzo di tunnel
IPSec, PPTP, L2TP/IPSec o SSH per crittografare il
traffico wireless con DES, 3DES, Blowfish, CAST o
AES per fornire il massimo livello di riservatezza
dei dati wireless.
• La console di amministrazione: semplifica
l’implementazione e la gestione di una LAN
mobile sicura fornendo un punto unico per la
creazione e la gestione delle policy di accesso
degli utenti, la gestione dell’intero sistema e il
monitoraggio di tutti i componenti di Access
Control Server 745wl e dell’attività di tutti gli
utenti
• Account amministratore multipli: maggiore
sicurezza della rete grazie a tre livelli di accesso
alla console di amministrazione, aumentando la
sicurezza e l’accountability della rete con la
separazione delle funzioni di gestione della rete
dall’amministrazione delle policy di accesso —
entrambe assegnate e controllate da un account
superuser.
• Registro della sessione completa: informazioni
dettagliate per l’identificazione e la risoluzione
dei problemi
• Secure Sockets Layer (SSLv3): crittografia di tutto
il traffico HTTP tramite connessioni basate su
browser
• Prevenzione dello spoofing dell’indirizzo MAC:
prevenzione dello spoofing dell’indirizzo MAC
di un utente registrato da parte di utenti
indesiderati che potrebbero ottenere l’accesso
in questo modo
• Connettività con backbone ad elevata velocità:
connettività a un backbone Gigabit Ethernet
• Classificazione dei pacchetti: può essere basata
su molteplici criteri, inclusi ID VLAN, IP,
sorgente/destinazione degli indirizzi IP e delle
porte, indirizzo MAC, identità utente ed
Ethertype
Prestazioni
• Supporto per VLAN IEEE 802.1Q:
Connettività
• Supporto di un massimo di 50.000 utenti
contemporanei: assicura capacità e scalabilità
utenti per wireless LAN di grandi dimensioni
• Ridondanza e failover dell’Access Control
Server: elevata disponibilità di rete per
implementazioni di LAN mission-critical mobili;
nel caso in cui il dispositivo ProCurve Access
Control Server 745wl primario subisca un guasto
o non sia raggiungibile, interviene
immediatamente un Access Control Server
745wl secondario che assume la gestione di tutti
i moduli Access Controller per switch ProCurve xl
per garantire la continuità dell’accesso LAN
mobile
• Roaming tra sottoreti: garanzia di connettività
persistente alla rete e alle applicazioni
182
• Sessioni VPN client: sono terminate utilizzando
client VPN integrati non proprietari, client VPN
integrati di sistemi operativi Microsoft Windows
e Apple Mac e client VPN di altri produttori
– consente il tagging del traffico in base
all’utente o al punto di accesso alla rete
– Suddivisione del traffico wireless su VLAN
separate
– Consente la rimozione o rimappatura dei tag
VLAN
• Class of Service (CoS): le policy d’accesso
consentono la rimappatura del livello di QoS,
incluso il valore DiffServ, la precedenza IP,
o il ToS (Type of Service).
Gestione delle policy
• Controllo e gestione dell’accesso alla rete basati
sulle identità: i responsabili di rete possono
creare e gestire facilmente efficaci policy di
accesso, incluso l’accesso sicuro di ospiti wireless
ai servizi di rete appropriati, senza alcun rischio
per la rete
• Controllo accurato di chi ha accesso a che cosa e
quando: le policy di accesso gestite
centralmente, unite all’ispezione dei pacchetti
applicata dalla periferia, consento o negano agli
utenti, già alla periferia della rete, l’accesso a
servizi specifici, compresi servizi quali Internet
o accesso Web intranet, FTP, telnet, server di
applicazioni specializzati o qualunque elemento
di rete che può essere identificato in base a porta
e indirizzo IP.
• Server RADIUS integrato: può eseguire servizi di
autenticazione o fungere da server proxy per un
servizio remoto di autenticazione RADIUS; i
servizi di autenticazione attivi ora consentono
l’autenticazione degli utenti e il controllo
granulare dell’accesso del traffico utente su
wireless LAN protette tramite IEEE 802.11i o WPA
• Supporto di autenticazione basata su standard
per LDAP, Active Directory e IEEE 802.1X:
integrazione senza problemi nei servizi di
autenticazione esistenti oppure utilizzo del
database integrato
• Configurazione errata della gestione del
servizio e reindirizzamento proxy: login sicuro
e trasparente per ospiti oppure utenti che hanno
modificato le configurazioni dei loro client di rete
Servizi
• 3 anni, solo parti, sostituzione globale anticipata
entro il giorno successivo (UA427E)
(U8142PE)
vendite HP locale.
183
Specifiche
ProCurve Access Control Server 745wl (J9038A)
Porte
Peso
57,48 x 43,82 x 8,89 cm (altezza 2U)
12,2 kg
Da 5 °C a 50 °C
Da -40 °C a 65 °C
Interface Web
Microsoft Internet Explorer 5.5 o versione successiva
Netscape Navigator 6.0 o versione successiva
Tensione
Corrente
Consumo energetico:
Frequenza
100–240 V CA
6,3 A
170 W
50/60 Hz
Sicurezza
Emissioni
EN 55022 Classe A
Immunità
EN
Armoniche
Sfarfallio
EN 55024, CISPR 24
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
Gestione
184
1 porta auto-sensing 10/100/1000 (IEEE 802.3 Type 10Base-T; IEEE 802.3u Type 100Base-TX; IEEE 802.3ab Type 1000Base-T)
Duplex: 10-Base-T/100Base-TX—half o full; 1000Base-T—solo full
ProCurve Manager Plus; command line interface (CLI); browser Web; gestione fuori banda
(console porta seriale DB-9)
Modulo Switch ProCurve xl Access Controller
Aggiungendo il modulo ProCurve Switch xl Access Controller,
lo switch serie 5300xl fornisce un approccio esclusivo
all’integrazione del controllo dell’accesso degli utenti basato
su identità, privacy dei dati wireless e roaming sicuro con la
flessibilità di un intelligent edge switch con funzionalità complete.
Gestito centralmente dal ProCurve Access Control Server 745wl,
l’unità fornisce un approccio modulare alla mobility sia wireless
che cablata semplificando ai responsabili di rete
l’implementazione di un accesso controllato sugli switch 5300xl
delle reti esistenti o permettendo la progettazione di nuove reti
LAN mobili e sicure ad alta scalabilità basate su switch 5300xl.
(J8162A)
185
185
Ulteriori informazioni
• Scelta e flessibilità:
– Sfruttando la versatilità degli switch serie
5300xl, il modulo Switch ProCurve xl Access
Controller unifica il controllo dell’accesso
utenti per mobilità wireless e cablata
attraverso una piattaforma edge switch
5300xl che soddisfa le esigenze delle attuali
reti LAN mobili e garantisce la flessibilità
necessaria per adattarsi alle nuove esigenze
dell’azienda.
– Il modulo Switch xl Access Controller
consente ai responsabili di rete di
implementare con facilità il controllo
dell’accesso applicato dalla periferie su
qualunque porta 5300xl o integrare il
controllo dell’accesso utenti in nuove reti
sicure e ad elevata scalabilità basate su
switch 5300xl.
– Il design modulare dello switch 5300xl
consente ai progettisti di rete di utilizzare il
tipo di porta, la densità e la funzionalità PoE
per implementare una LAN mobile sicura ed
economica come parte integrante di un edge
switch 5300xl intelligente.
– Al crescere delle esigenze di mobilità della
rete LAN, è possibile estendere le funzionalità
di controllo dell’accesso dello switch 5300xl
semplicemente installando un modulo
Switch xl Access Controller aggiuntivo in un
edge switch ProCurve 5300xl.
• Gestione delle policy basata su identità:
– Controllo e gestione dell’accesso alla rete
basati su diritti: i responsabili di rete
possono creare e gestire facilmente robuste
policy di accesso che consentono oppure
impediscono l’accesso mobile alle risorse
di rete in base a identità, posizione e ora
del giorno
186
– Stessa LAN mobile per tutti gli utenti: non
è necessario implementare reti separate dal
momento che il controllo dell’accesso basato
sull’identità consente a molteplici tipologie di
utenti sulla stessa rete (dipendenti, visitatori,
forza lavoro temporanea) di accedere a servizi
di rete specifici senza alcun rischio per la
sicurezza della rete o accesso non autorizzato
a dati riservati
– Controllo accurato di chi ha accesso a che
cosa e quando: le policy di accesso gestite
centralmente insieme all’ispezione dei
pacchetti, applicata dalla periferia,
consentono o rifiutano agli utenti, già alla
periferia della rete, l’accesso a servizi
specifici, compresi servizi quali Internet
o accesso Web intranet, FTP, telnet, server
di applicazioni specializzati o qualunque
elemento di rete che può essere identificato
in base a porta e indirizzo IP.
• Riservatezza dei dati wireless:
– le sessioni VPN client sono terminate
utilizzando client VPN integrati non
proprietari, client VPN integrati di sistemi
operativi Microsoft Windows e Apple Mac
e client VPN di altri produttori
– Utilizzo di tunnel IPSec, PPTP, L2TP/IPSec o
SSH per crittografare il traffico wireless con
DES, 3DES, Blowfish, CAST o AES per fornire
il massimo livello di riservatezza dei dati
wireless
– L’autenticazione degli utenti e l’accesso
appropriato alle risorse di rete possono essere
controllati dalla periferia della rete, dal
momento che tutti i tunnel sicuri hanno
terminazione con un edge switch 5300xl.
• Limitazione di larghezza di banda basata su
client: definizione delle priorità di rete in base
alle esigenze aziendali mediante impostazione
di limiti sulla larghezza di banda upstream
e downstream basata su utente, gruppo,
ora e ubicazione
• Roaming tra sottoreti: garanzia di connettività
persistente alla rete ed alle applicazioni
• Supporto di autenticazione basata su
standard per LDAP, Active Directory e
IEEE 802.1X: integrazione senza problemi nei
servizi di autenticazione esistenti oppure
utilizzo del database integrato
• Supporto per VLAN IEEE 802.1Q:
– Supporto per tagging basato su standard in
base all’utente oppure al punto di accesso
alla rete
– Suddivisione del traffico wireless su VLAN
separate
– Applicazione di filtri basata sull’ID della
VLAN
• Gestione della configurazione errata del
servizio e reindirizzamento proxy: login sicuro
e trasparente per ospiti oppure utenti che
hanno modificato la configurazione del loro
client di rete
• Prevenzione dello spoofing dell’indirizzo
MAC: prevenzione dello spoofing dell’indirizzo
MAC di un utente registrato da parte di utenti
indesiderati che potrebbero ottenere l’accesso
in questo modo
• Registro della sessione completa: informazioni
dettagliate per l’identificazione e la risoluzione
dei problemi
Servizi
Per informazioni sull’assistenza, vedere lo switch
ProCurve serie 5300xl. I servizi per i moduli sono
coperti dalla garanzia del prodotto nel quale
sono installati.
187
Specifiche
Modulo Switch ProCurve xl Access Controller (J8162A)
Peso
20,32 x 22,78 x 4,45 cm
0,86 kg
Altitudine
Da 5 °C a 40 °C
Da –40 °C a 70 °C
Fino a 4600 m
Sicurezza
EN 60950/IEC 60950; UL 60950
Emissioni
EN 55022/CISPR22 Classe A
Immunità
EN
ESD
Irradiata
Picco di corrente
Indotta
EN 55024, CISPR 24
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8
IEC 61000-4-11
Caratteristiche
188
Rete Network address translation; range NAT personalizzato; compatibilità client VPN: Certicom, Mac OS X, Microsoft, NetScreen, PGP, SafeNet; port
address translation; modalità Real IP; supporto per proxy HTTP/HTTP; client DHCP; server DHCP (in modalità NAT); relay DHCP (in modalità Real IP)
Sicurezza: MPPE 40, crittografia a 128 bit; modalità tunnel IKE e ESP; SHA-1, MD5, HMACH-SHA-1, HMAC-MD5; Diffie-Hellman, gruppi 1, 2, 5; MS
CHAP, MS CHAP v2; reindirizzamento delle sessioni; supporto per certificato X.509; timer di sessione; timer di attesa; blocco del roaming;
interfaccia grafica utente (GUI) sicura basata su Web; CLI
Gestione sistema: Accesso remoto CLI mediante SSH; aggiornamenti del software sicuri e con firma digitale, TFTP, FTP, HTTP; backup e ripristino
centralizzato della configurazione; conformità SNMP MIB II; registro della sessione; interfaccia server Syslog; durata della sessione
Accesso e monitoraggio: Indirizzo sorgente/destinazione; byte trasmessi/ricevuti
Ideale per l’implementazione in soluzioni wireless per uffici periferici,
ProCurve Access Point 530 è un access point intelligent edge dual
radio, con il supporto simultaneo per gli standard 802.11a e 802.11g
oppure con il supporto con due modalità operative con radio 802.11g.
L’access point 530 offre una gamma completa di sistemi di
autenticazione per gli utenti e con funzionalità di sicurezza wireless
basata sui più recenti standard per garantire l’accesso sicuro ed
appropriato alle risorse di rete. Grazie al supporto integrato per
ProCurve Identity Driven Manager (IDM), ProCurve Access Point 530
consente agli amministratori di rete di ridurre i costi operativi
implementando una rete integrata, la quale che offre policy di rete
e la gestione centralizzata dei dispositivi cablati e wireless.
ProCurve Access Point 530 (J8987A)
189
Connettività
Gestione
• Architettura avanzata dual-radio:
Supporto del protocollo sFlow su tipologia
di interconnessione wireless: con l’aggiunta del
campionamento sFlow del traffico wireless, le
applicazioni gestionali, quali ProCurve Manager
Plus o altri analizzatori di rete abilitati al
supporto del protocollo sFlow, consentono la
visibilità della rete integrata con i parametri del
traffico, incluse le statistiche dei “top talker” della
rete, inoltre vengono visualizzate le applicazioni
principali e connessioni di rete. La tecnologia
sFlow wireless, utilizzata con ProCurve Network
Immunity Manager, consente la rapida
identificazione e la risposta alle minacce
per la rete.
NUOVO
Configurazione di gruppo: semplifica
l’implementazione degli aggiornamenti della
configurazione per molti access point nella
stessa sottorete. Un amministratore può gestire
in modo sicuro fino a dodici access point
utilizzando SNMP, il browser oppure l’interfaccia
CLI di uno dei membri del gruppo. Ogni modifica
alla configurazione viene comunicata in modo
sicuro agli altri membri del gruppo. I nuovi
membri aggiunti al gruppo di configurazione
ricevono automaticamente la configurazione
più recente da un altro membro del gruppo.
NUOVO
• Supporto per account RADIUS: supporto
separato per server di account RADIUS per
BSSID; fornisce report dettagliati su sessione,
utilizzo ed eventuali informazioni di utilizzo
per l’attività di ciascun client
• Configurazione e gestione in remoto: tramite
browser Web sicuro oppure command-line
interface (CLI)
come immagine flash
• SCP (Secure Copy Protocol): trasferimento
sicuro dei file da/all’access point; protezione
contro download indesiderati dei file o la copia
non autorizzata del file di configurazione dello
switch
190
– Modalità operativa radio IEEE 802.11a
e IEEE 802.11g radio simultanea: supporto
per client wireless dual-band e compatibilità
con i modelli di dispositivi wireless IEEE
802.11b precedenti
– Due modalità operative radio
IEEE 802.11b/g: copertura wireless LAN
IEEE 802.11b/g ad elevata capacità per voce
e dati nelle reti in cui non è richiesto il
supporto per IEEE 802.11a
Adaptive Transmit Power Control:
il ProCurve Access Point 530 controlla
continuamente ed adegua automaticamente
la potenza di trasmissione del raggio oppure
dei dati per minimizzare l’interferenza dello
stesso canale ed ottimizzare la copertura del
canale stesso.
NUOVO
• La flessibilità di soluzioni diversificate per
tipologie di antenna permette una vasta
gamma di implementazioni LAN wireless:
– Antenna diversity integrata per radio con
copertura omnidirezionale: ottima copertura
wireless LAN dual-radio per uffici e per
ambienti esterni.
– Supporto per antenna diversity esterna per
radio: i connettori per antenna RP-MSA
garantiscono la configurazione dell’antenna
esterna per estendere la copertura wireless
o il bridging wireless tra access point
• Wireless Distribution System (WDS):
– Bridging wireless: dato che espande la
connettività di rete agli access point remoti
posti oltre l’infrastruttura cablata di una rete,
il bridging wireless è ideale per incrementare
la copertura wireless agli edifici adiacenti,
tra grandi sale universitarie oppure agli
ambienti esterni di un campus. Ogni
ProCurve Access Point 530 può controllare
fino a sei collegamenti wireless ad access
point distaccati. La crittografia WPA-PSK
rende sicuri i dati di ogni collegamento
wireless. La distribuzione wireless è in grado
di funzionare sulle modalità operative radio
IEEE 802.11a, b e g.
– Modalità operativa single-radio:
fornisce collegamento wireless a ciascun
ProCurve Access Point 530 remoto ed a client
wireless locali.
– Modalità operativa dual-radio:
una sezione radio fornisce collegamento
wireless a ciascun ProCurve Access Point 530
remoto. La seconda sezione radio garantisce
connettività di rete ai client wireless locali.
Telecommunication Union (ITU): utilizzo
di Dynamic Frequency Selection (DFS)
e Transmit Power Control (TPC) per selezionare
automaticamente un altro canale e regolare
la potenza di trasmissione per minimizzare
l’interferenza con i sistemi quali i radar,
se rilevati sullo stesso canale
• Configurazione internazionale: selezionando
la Nazione appropriata l’access point configura
automaticamente la modalità operativa in
funzione dei requisiti vigenti
densità di utenti
• Supporto per IEEE 802.3af Power over
Ethernet: semplificazione
dell’implementazione e riduzione significativa
dei costi di installazione, eliminando il fattore
tempo ed i costi legati alla fornitura di corrente
elettrica locale a ciascuna ubicazione degli
access point
• Link Layer Discovery Protocol (LLDP):
mappatura in tempo reale dei nodi rispetto
alle porte dello switch; il discovery protocol
LLDP (basato su standard IEEE 802.1AB) popola
automaticamente sia le MIB LLDP sia le MIB
proprietarie necessarie alla gestione del
sistema
Sicurezza
• Fino a 16 BSSID per radio con VLAN,
sicurezza e autenticazione separate:
gli amministratori di rete possono controllare
l’accesso degli utenti alle risorse di rete in base
all’autenticazione degli utenti ed al livello
di affidabilità delle policy di sicurezza
implementate tra client e access point.
• Autenticazione di access point: autenticazione
sicura del ProCurve Access Point 530 sulle porte
di rete. Protezione tramite una autenticazione
basata su porte 802.1X.
utenti prima di garantire accesso alla rete;
la crittografia Advanced Encryption Standard
(AES) o Temporal Key Integrity Protocol (TKIP)
garantisce l’integrità dei dati del traffico
wireless
191
– ACL per utente: permette oppure nega agli
utenti l’accesso alle risorse di rete in base a:
identità ed ora del giorno, per consentire a
molteplici tipologie di utenti (dipendenti,
visitatori, forza lavoro temporanea) sulla
stessa rete di accedere a servizi di rete
specifici senza alcun rischio per la sicurezza
della rete oppure accesso non autorizzato
a dati riservati.
comunità e ora del giorno
limiti della velocità di accesso per il traffico
dell’utente in base a identità, comunità e ora
del giorno
Autenticazione sul Web: autenticazione
per client wireless basati su browser.
La procedura di Login è basata su una
interfaccia Web Browser integrata, questo
permette di facilitare le procedure di accesso
all'apparato.
NUOVO
sul protocollo EAP (Extensible Authentication
Protocol), TLS, TTLS, SIM, GTC e PEAP con scelta
tra AES, TKIP e crittografia WEP statica o
dinamica per la protezione del traffico wireless
tra client autenticati e access point
• Autenticazione locale RADIUS: sicurezza
wireless 802.11i (WPA2) “di classe enterprise”
per piccole reti LAN wireless; funziona come
autenticazione di backup in caso i server
RADIUS primario e secondario non siano
disponibili a causa di un guasto della rete.
La funzionalità di autenticazione RADIUS
locale supporta fino a 100 account utenti.
192
utile per client che hanno limitate funzioni
di immissione dati.
• Autenticazione locale MAC: consente o nega
l’accesso alla rete in base all’indirizzo MAC del
client wireless, che viene confrontato con un
database archiviato nell’access point
Blocco dell’indirizzo MAC: prevenzione
del collegamento alla rete di determinati
indirizzi MAC configurati
NUOVO
• Filtro bridge del traffico client wireless locale:
se abilitato, impedisce la comunicazione tra
dispositivi wireless associati allo stesso access
point
(rogue AP) e di rete wireless ad-hoc: scansione
periodica per il rilevamento di access point non
autorizzati e reti wireless ad-hoc. Durante la
scansione vengono raccolte informazioni tra
cui BSSID, SSID, canale, RSSI, impostazioni di
sicurezza e tipo di radio (modalità IEEE 802.11b,
g oppure b/g) per ciascun dispositivo wireless
rilevato. Se configurato, l’access point può
entrare in modalità di scansione dedicata per
fornire la scansione continua dell’ambiente RF
circostante.
SSID come misura di sicurezza per nascondere
la presenza della rete wireless; l’access point
non risponde alla richiesta “ANY” del client
wireless
• Accesso sicuro al monitor software di
gestione: tutti i metodi di accesso—
CLI, GUI o MIB—sono crittografati in modo
sicuro mediante SSHv2, SSL e/o SNMPv3
• VLAN di gestione: sicurezza per l’accesso di
gestione all’access point; la management VLAN
è utilizzata per gestire l’access point mediante
strumenti software di gestione remota quali
interfaccia Web, SSH, telnet o SNMP
• Controllo dell’accesso alla gestione:
per maggiore sicurezza dell’access point, le
interfacce di gestione non necessarie possono
essere disabilitate, incluso browser Web, telnet
e Secure Shell (SSH), così come la porta seriale
per console e il pulsante di reset.
QoS nelle reti wireless grazie a prioritizzazione
del traffico wireless di diverse applicazioni
Servizi
www.hp.com/go/procurveservices.
vendite HP locale.
Supporto garanzia leader nel settore
193
Specifiche
Porte
Peso
17,27 x 21,83 x 3,05 cm
0,73 kg, inclusa staffa di montaggio
SDRAM
Flash ROM
PowerPC MPC8248 a 400 MHz
32 MB
16 MB
Installazione
Installazione a T a soffitto o installazione a muro
Altitudine
Da 0 °C a 50 °C, modalità PoE
Da -40 °C a 70 °C
Fino a 3000 m
Interfaccia Web
Tensione
Corrente
Consumo energetico:
48 VDC (PoE)
0.260 A
12,5 W
canali operativi
FCC (Stati Uniti)
N/D
Canada
N/D
Messico
N/D
Taiwan
N/D
Unione Europea
2,412–2,472 GHz (13 canali)
5,150–5,350 GHz (8 canali)
5.470–5.725 GHz (11 canali)
Giappone
2,412–2.484 GHz (14 canali)
5.150–5.350 GHz (8 canali)
Cina
2,412-2,472 GHz (13 canali)
5.725–5.825 GHz (4 canali)
Singapore
2,412–2,472
5,150–5,350
5,725–5,825
2,412–2,472
5,150–5,350
5,470–5,650
5,725–5,825
Corea
Australia
194
1 porta 10/100 auto-sensing (IEEE 802.3 Type 10Base-T,
Duplex: half o full
GHz
GHz
GHz
GHz
GHz
GHz
GHz
(13 canali)
(8 canali)
(4 canali)
(13 canali)
(8 canali)
(8 canali)
(4 canali)
2,412–2,472 GHz (13 canali)
5,150–5,350 GHz (8 canali)
5,725–5,825 GHz (4 canali)
Radio
EN 300 328; EN 301 893 (Europa); ARIB STD-T66; ARIB STD-T71; ARIB STD-33
Sicurezza
UL 2043 (solo J8986A); UL 60950-1; CAN/CSA 22.2 No. 60950-1; IEC 60950-1; EN 60950-1
Emissioni
EN 60601-1-2; EN 301 489-1; EN 301 489-17; FCC Parte 15.107; FCC Parte 15.109; ICES-003 Classe B
Esposizione RF
IEEE C95.1
Gestione
ProCurve Manager Plus; ProCurve Manager; command line interface (CLI); browser Web; gestione fuori banda (console porta seriale DB-9);
IEEE 802.3 MIB Ethernet
Caratteristiche radio: IEEE 802.11b
11 Mbps
–89 dBm
17,5 dBm
5,5 Mbps
–91 dBm
17,5 dBm
2 Mbps
–93 dBm
17,5 dBm
1 Mbps
-96 dBm
17,5 dBm
54 Mbps
–73 dBm
19 dBm
48 Mbps
–76 dBm
19 dBm
36 Mbps
–80 dBm
19 dBm
24 Mbps
–83 dBm
19 dBm
18 Mbps
–87 dBm
19 dBm
12 Mbps
–89 dBm
19 dBm
9 Mbps
–90 dBm
19 dBm
6 Mbps
–91 dBm
19 dBm
54 Mbps
–70 dBm
22 dBm
48 Mbps
–72 dBm
23 dBm
36 Mbps
–79 dBm
24 dBm
24 Mbps
–82 dBm
24 dBm
18 Mbps
–85 dBm
24 dBm
12 Mbps
–88 dBm
24 dBm
9 Mbps
–90 dBm
24 dBm
6 Mbps
–91 dBm
24 dBm
RFC 1305 NTPv3
HTTP/1.0
MIB
RFC 1213
RFC 1493
RFC 2233
RFC 3418
Protocolli generali
VLAN IEEE 802.1Q
RFC 768 UDP
RFC 791 IP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 TELNET
RFC 1042 IP Datagrams
RFC 1541 DHCP
Mobility
IEEE 802.11a High Speed Physical Layer in
the 5 GHz Band
MIB II
Bridge MIB
Interface MIB
MIB per SNMPv3
Gestione della rete
RFC 1157 SNMPv1
SNMPv1/v2c/v3
Sicurezza
Control
RFC 1321 The MD5 Message-Digest Algorithm
RFC 2104 Keyed-Hashing for Message
Authentication
RFC 2459 Internet X.509 Public Key
Infrastructure Certificate and CRL Profile
Attributes
RFC 2716 PPP EAP TLS Authentication Protocol
RFC 2818 HTTP Over TLS
RFC 2868 RADIUS Attributes for Tunnel
Protocol Support
RFC 3394 Advanced Encryption Standard
(AES) Key Wrap Algorithm
SSHv2 Secure Shell
195
Accessori
Antenna omnidirezionale per interni/esterni
da 5 dBi ad alto guadagno con installazione
a T a soffitto, a doppio T e su albero
da 8 dBi (J8444A)
Antenna omnidirezionale per esterni da 8 dBi
Antenna ProCurve Yagi da 14 dBi (J8448B)
Antenna Yagi da 14 dBi che consente
collegamenti LAN wireless estesi a 2,4 GHz da
punto a punto tra access point ProCurve
Antenna ProCurve parafulmine (J8996A)
Aiuta a proteggere gli access point dai danni
derivanti da fulmini che colpiscono le antenne
di access point esterni
Antenna Diversity ProCurve Dual Band da 3 dBi
(J8997A)
Antenna diversity multi-band da 3 dBi per
installazione a soffitto
Antenna ProCurve omnidirezionale da 6 dBi
e 5 GHz (J8998A)
Antenna omnidirezionale da 5 GHz che offre
prestazioni ad alto guadagno per radio 802.11a
di ProCurve Access Point 530 o Radio Port 220
Antenna ProCurve direzionale Dual Band
da 7 dBi (J8999A)
Antenna direzionale multi-band da 7 dBi da
utilizzare con radio a 2,4 GHz o 5 GHz di
ProCurve Access Point 530 o Radio Port 220
Antenna ProCurve direzionale da 14 dBi e 5
GHz (J9000A)
Antenna direzionale per interni/esterni a 14 dBi
e 5 GHz ad alto guadagno che estende la
copertura 802.11a per bridging wireless da punto
a punto o da un punto a molti punti
196
ProCurve Wireless Access Point 420 è una soluzione di accesso
wireless radio completa e conforme allo standard IEEE 802.11g
ideale per installazioni LAN wireless di medie e grandi dimensioni.
Grazie alla sicurezza basata sui più recenti standard, tra cui
supporto per IEEE 802.11i, WPA2 e WPA, unito a SSID multipli,
rilevamento di access point (rogue AP), rilevamento di rete
wireless ad-hoc, ProCurve Access Point 420 fornisce scelta
e flessibilità per consentire l’accesso wireless ai servizi di
rete senza compromettere la sicurezza della rete stessa.
ProCurve Wireless Access Point 420 (J8131B)
197
Mobility
• Architettura ad accesso radio singolo
IEEE 802.11g: supporto di client wireless
IEEE 802.11g e IEEE 802.11b legacy con una
scelta di tre modalità operative radio:
IEEE 802.11b, IEEE 802.11g o IEEE 802.11g
con supporto fallback per IEEE 802.11b
• Supporto account RADIUS: supporto separato
per server di account RADIUS per SSID; report
dettagliato su sessione, utilizzo e fatturazione
per l’attività di ciascun client
• Antenna rimovibile: consente l’impiego di
configurazioni con antenna esterna per una
migliore copertura radio e migliori prestazioni
• Configurazione internazionale: selezionando
il paese appropriato l’access point configura
automaticamente la modalità operativa in
funzione dei requisiti vigenti (solo modello
J8131B)
densità di utenti
• Filtro bridge del traffico client wireless locale:
se abilitato, impedisce la comunicazione tra
dispositivi wireless associati allo stesso
access point
• Interoperabilità: certificazioni Wi-Fi Alliance
tra cui IEEE 802.11g Wi-Fi e WPA2 per garantire
l’interoperabilità multivendor
Sicurezza
Gestione
• Configurazione e gestione in remoto: tramite
browser Web sicuro o command-line interface
(CLI)
• Controllo dell’interfaccia di gestione: ognuna
delle seguenti interfacce possono essere
abilitate o disabilitate in base alle esigenze
di sicurezza: porta per console, porta telnet,
pulsante di reset
• Privilegi di livello responsabile e operatore:
abilitazione di accesso di sola lettura
(operatore) e lettura-scrittura (responsabile)
su interfacce di gestione CLI e browser Web
198
utenti prima di garantire accesso alla rete;
la robusta crittografia Advanced Encryption
Standard (AES) o Temporal Key Integrity
Protocol (TKIP) garantisce l’integrità dei dati
del traffico wireless
supporto per il protocollo EAP (Extensible
Authentication Protocol) MD-5, TLS, TTLS e
PEAP con scelta tra AES, TKIP e crittografia WEP
• 8 SSID con VLAN separata, sicurezza e
autenticazione per SSID: gli amministratori di
rete possono controllare l’accesso degli utenti
alle risorse di rete in base all’autenticazione
degli utenti ed al livello di sicurezza affidabile
tra utente wireless e access point. Ad esempio,
l’SSID con etichetta “GUEST” non richiede
autenticazione o protezione per gli utenti di
questo SSID. Tutto il traffico sul SSID “GUEST”
viene posto su una VLAN con accesso limitato
a servizi specifici quali l’accesso ad Internet.
Un secondo SSID viene configurato per
l’accesso dei dipendenti. Il SSID “EMPLOYEE”
richiede autenticazione per la rete utilizzando
IEEE 802.11i con crittografia AES per proteggere
i dati wireless. La VLAN associata con il SSID
“EMPLOYEE” consente l’accesso ad una gamma
più ampia di servizi ed accesso alla rete.
utile per client che hanno interfaccia utente
minima o nessuna interfaccia utente
• Accesso sicuro alle interfacce di gestione:
tutte le interfacce di gestione di ProCurve
Access Point 420—CLI, interfaccia browser
o MIB—sono crittografate in modo sicuro
mediante SSHv2, SSL e SNMPv3
SSID come misura di sicurezza per nascondere
la presenza della rete wireless; l’access point
non risponde alla richiesta “ANY” del client
wireless
• Rilevamento di access point (rogue AP) e di
rete wireless ad-hoc: ogni ProCurve Access
Point 420 può essere configurato per effettuare
periodicamente una scansione degli access
point adiacenti e delle reti wireless ad-hoc.
Le informazioni vengono raccolte durante la
scansione —tra cui BSSID, SSID, canale, RSSI,
impostazioni di sicurezza e tipo di radio
(modalità IEEE 802.11b, g oppure b/g)—per
ciascun access point rilevato. Se configurato,
l’access point può entrare in modalità di
scansione dedicata per fornire la scansione
continua dell’ambiente RF circostante.
Convergenza
garantire eccezionale qualità della voce
• Supporto IEEE 802.3af Power over Ethernet:
semplificazione dell’implementazione e
riduzione significativa dei costi di installazione
eliminando il tempo e i costi legati alla
fornitura di corrente locale a ciascuna
ubicazione degli access point
199
Servizi
Accessori
vendite HP locale.
200
da 8 dBi (J8444A)
Specifiche
ProCurve Wireless Access Point 420 (J8131B)
Porte
Duplex: half o full
Dimensioni (P x L x A):
Peso
21,82 x 13,74 x 3,28 cm
1,02 kg, inclusa staffa di montaggio
Memoria
Capacità flash
4 MB
Installazione
Include staffa di montaggio e relativa minuteria accessoria
Da
Da
Da
Da
Interfaccia Web
0 °C a 40 °C
15% a 95% senza condensa
-40 °C a 70 °C
0% a 95%, senza condensa
Microsoft Internet Explorer 5.5 o versione successiva
Netscape Navigator 6.0 o versione successiva
Tensione
Corrente
Consumo energetico
48 VDC (PoE)
0,4 A
13,2 W
Radio
FCC Part 15.247; IC RSS 210; EN 300-328-1; EN 300-328-2; ARIB STD-T66; ARIB STD-33
Sicurezza
EN 60950/IEC 60950; UL 2043; UL 60950
Emissioni
EN 55022 Classe B; AS/NZS 3548 Class B;
FCC Parte 15.107; ICES-003 Classe B; FCC Parte 15.109 Classe B
Immunità
EN
Caratteristiche
EN 55024:2001, CISPR 24:2002
Hardware
Pulsante di reset hardware
Connettori per antenna esterna (RP-SMA)
Supporto per antenna diversity
Plenum rating (UL 2043 rating)
Slot di sicurezza Kensington
Porta seriale per console RS-232 DB-9
LED di stato
Minuteria accessoria per il montaggio a muro
Ingresso alimentazione locale CC o 802.3af Power over Ethernet
Porta 10/100 Ethernet (IEEE 802.3 Type 10Base-T,802.3u Type 100 Base-TX)
Modulazione
Protocollo Media Access
Corrente in uscita nominale:
Modulazione a divisione di frequenza ortogonale (Orthogonal Frequency Division Modulation) (64 QAM, 16 QAM, QPSK, BPSK)
CSMA/CA (Collision Avoidance) con ACK
15 dBm
54 Mbps
-70 dBm
HTTP/1.1
48 Mbps
-73 dBm
36 Mbps
-75 dBm
Protocolli generali
VLAN IEEE 802.1Q
RFC 768 UDP
RFC 791 IP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 TELNET
RFC 1541 DHCP
(SNTP) v4
24 Mbps
-80 dBm
MIB
RFC 1213
RFC 1493
RFC 2011
RFC 2012
RFC 2013
18 Mbps
-82 dBm
12 Mbps
-85 dBm
MIB II
Bridge MIB
SNMPv2 MIB per IP
SNMPv2 MIB per TCP
SNMPv2 MIB per UDP
Mobility
9 Mbps
-85 dBm
6 Mbps
-87 dBm
Gestione della rete
SNMPv1/v2c/v3
Sicurezza
Control
SSHv2 Secure Shell
201
La linea ProCurve di antenne a 2,4 GHz, 5 GHz e dual-band
per access point è progettata appositamente per soddisfare le
esigenze delle attuali installazioni LAN wireless più complesse.
Le antenne esterne ProCurve supportano implementazioni di
access point sia single-band che dual-band, offrendo la massima
flessibilità per ottimizzare la copertura e la stabilità del segnale
radio. Ciascuna antenna include tutti i componenti necessari per
estendere una robusta rete wireless in un intero campus, oppure
in ambienti interni.
202
• Antenne omnidirezionali o direzionali ad alto
guadagno: offrono specifiche caratteristiche
RF per migliorare la copertura wireless e il
guadagno di segnale oppure per superare
condizioni di interferenza fisica e RF
• Scelta di antenne per interni ed esterni:
estensione della copertura di una LAN wireless
all’interno di un ufficio, magazzino o negozio
oppure per la copertura per interni/esterni in
un campus
Servizi
I servizi per le antenne sono coperti dalla
garanzia del prodotto nel quale sono installati.
• Scelta di opzioni di montaggio: per maggiore
facilità di installazione, ciascuna antenna
ProCurve include tutti i componenti necessari
per l’installazione e l’attivazione rapida di una
rete LAN wireless
• Antenne esterne certificate: progettate e
certificate appositamente per l’uso con gli
access point wireless ProCurve
203
Specifiche
Antenna ProCurve direzionale da 14 dBi e 5 GHz
(J9000A)
Antenna ProCurve Yagi da 14 dBi
(J8448B)
Frequenza (MHz)
5150–5875
2400–2500
Guadagno dBi (con cavo per antenna)
13.3
13.8
VSWR max
2.0:1
1.7:1
E-Plane (apertura del fascio 3 dB)
27°
30°
H-Plane (apertura del fascio 3 dB)
29°
34°
Polarizzazione
Lineare (verticale)
N/D
Impedenza (ohm)
50
50
Messa a terra
CC
N/D
Connettore RF
SMA inverso (maschio)
N-type (femmina)
Peso
0,32 kg
0,57 kg
Tipo di installazione
Inst. a filo a muro, inst. articolata a muro o su albero
Installazione a muro o su albero
Velocità di trasmissione-ricezione (dB)
17
18
Dimensioni(P x L x A)
10,57 x 10,57 x 3,48 cm
67,31 x 9,53 x 3,81 cm
Altezza
N/D
N/D
Area di esposizione
0,01 m2
0,07 m2
Resistenza al vento
193,08 km/ora
160,9 km/ora
Enclosure
PVC/Acrilico
Policarbonato
Lunghezza del cavo
0,84 m
0,52 m
Da -30 °C a 55 °C
Da -30 °C a 55 °C
Temperatura di storage
Da -40 °C a 65 °C
Da -40 °C a 65 °C
Certificate per l’uso con i seguenti
wireless access point ProCurve
ProCurve Wireless Access Point 520wl
204
Antenna ProCurve omnidirezionale
per interni/esterni da 5 dBi (J8441A)
Antenna diversity ProCurve Dual Band
da 3 dBi (J8997A)
Frequenza (MHz)
2400–2500
2400–2500 (1), 4900–5990 (2)
4.4
3 (1), 4 (2)
VSWR max
1.7:1
2.0:1
31°
60°
Omnidirezionale
Omnidirezionale
Polarizzazione
Lineare (verticale)
N/D
Impedenza (ohm)
50
50
Messa a terra
N/D
CC
Connettore RF
Peso
0,14 kg
0,23 kg
A soffitto, a doppio T o su albero
Griglia a soffitto
N/D
N/D
N/D
15,65 x 9,3 x 2,26 cm
Altezza
29,21 cm
N/D
Area di esposizione
0,01 m2
N/D
Resistenza al vento
201,13 km/ora
N/D
Enclosure
Policarbonato
PVC/Acrilico
Lunghezza del cavo
0,84 m
0,84 m
Da -30 °C a 55 °C
Da -30 °C a 55 °C
Da -40 °C a 65 °C
Da -40 °C a 65 °C
205
Specifiche
esterni da 8 dBi (J8444A)
Antenna ProCurve omnidirezionale
da 6 dBi e 5 GHz (J8998A)
Frequenza (MHz)
2400–2500
5150–5875
7.4
6.3
VSWR max
1.5:1
2.0:1
12°
17°
Omnidirezionale
Omnidirezionale
Polarizzazione
Lineare (verticale)
Lineare (verticale)
Impedenza (ohm)
50
50
Messa a terra
N/D
N/D
Connettore RF
Peso
0,23 kg
0,14 kg
Su albero
A soffitto, a doppio T o su albero
N/D
N/D
N/D
N/D
Altezza
64,14 cm
29,36 cm
Area di esposizione
0,01 m2
0,01 m2
Resistenza al vento
201,13 km/ora
193,08 km/ora
Enclosure
Policarbonato
Policarbonato
Lunghezza del cavo
0,84 m
0,84 m
Da -30 °C a 55 °C
Da -30 °C a 55 °C
Da -40 °C a 65 °C
Da -40 °C a 65 °C
ProCurve Wireless Access Point 520wl
Limitazioni normative
Non approvato per l’uso in Nord America
N/D
206
Antenna ProCurve direzionale Dual Band
da 7 dBi (J8999A)
Frequenza (MHz)
2400–2500 (1), 4900–5990 (2)
6.9 (1), 7.7 (2)
VSWR max
2.0:1
66°
68°
Polarizzazione
Lineare (verticale)
Impedenza (ohm)
50
Messa a terra
N/D
Connettore RF
Peso
0,23 kg
Inst. a filo a muro, inst. articolata a muro o su albero
10
13,11 x 13,11 x 3,48 cm
Altezza
N/D
Area di esposizione
0,01 m2
Resistenza al vento
193,08 km/ora
Enclosure
PVC/Acrilico
Lunghezza del cavo
0,84 m
Da -30 °C a 55 °C
Da -40 °C a 65 °C
207
Specifiche
Antenna ProCurve parafulmine
(J8996A)
Frequenza (MHz)
N/D
N/D
VSWR max
1.4:1
N/D
N/D
Polarizzazione
N/D
Impedenza (ohm)
N/D
Messa a terra
N/D
Connettore RF
N/D
Peso
N/D
N/D
N/D
6,1 x 2,29 x 3,05 cm
Altezza
N/D
Area di esposizione
N/D
Resistenza al vento
N/D
Enclosure
N/D
Lunghezza del cavo
N/D
N/D
N/D
Potenza RF di ingresso,
100 MHz/6000 MHz
250 W/10 W
Resistenza dell’isolamento
50 Meg ohm
Massima perdita di inserzione
0,4 dB
N/D
208
Dispositivi Edge ProCurve—
WAN
209
ProCurve Secure Router serie 7000dl
Il ProCurve Secure Router serie 7000dl costituisce una
piattaforma accessibile e scalabile per le piccole e medie imprese
e per collegare le sedi distaccate di aziende di grandi dimensioni.
Il Secure Router serie 7000dl offre numerosi moduli di interfaccia
WAN e supporta prestazioni di routing wire-speed, con funzionalità
di sicurezza e convergenza integrate, per garantire alle sedi
remote connessioni edge to edge e allo stesso tempo
semplificare l’implementazione, la gestione ed il supporto
dei router.
ProCurve Secure Router
7102dl (J8752A)
210
ProCurve Secure Router
7203dl (J8753A)
Routing layer 3
• Protocolli di routing IP: supporto per route
statiche, RIP, RIPv2, OSPF e BGP4
• Equal-Cost Multi-Path (ECMP) per BGP, OSPF
e route statiche: possibilità di bilanciare il carico
del traffico tra connessioni WAN multiple
• Funzionalità multilink: MLFR e MLPPP
consentono l’aggregazione di porte multiple
T1/E1 e il bilanciamento di carico mediante
collegamenti Frame Relay o PPP
• Supporto BGP multi-homing: supporto per
connessioni WAN ridondanti per service provider
multipli utilizzando il protocollo di routing BGP
• Monitoraggio di rete: offre test delle prestazioni
e monitoraggio della connettività di rete Layer
3 per interfacce IP integrate e modem ADSL/via
cavo collegati esternamente; può essere
utilizzato per avviare una connessione di backup
del routing su richiesta basata sullo stato dei
collegamenti IP
• Alimentatore ridondante opzionale: garantisce
alimentazione ininterrotta (fornita da ProCurve
600 RPS/EPS)
• Routing basato su policy: consente agli utenti
il routing basato sia sull’indirizzo di origine
che di destinazione
Ridistribuzione delle route: ridistribuzione
delle route tra BGP, OSPF, RIP e route statiche
NUOVO
Bridging e routing simultanei: consente
bridging del traffico non IP e routing del traffico
IP simultaneamente sulla stessa interfaccia
NUOVO
Bridging basato su VLAN: capacità di
conservare i tag 802.1Q tag tra Frame Relay,
PPP e circuiti WAN HDLC
NUOVO
Standard WAN supportati
• Protocolli WAN: supporto per PPP, Frame Relay,
IPSec, HDLC, DDR, MLPPP, MLFR, PPPoA e PPPoE
• Dial-on-Demand Routing (DDR): i collegamenti
ISDN o con modem analogico si attivano quando
il traffico pertinente deve essere inoltrato,
contribuendo ad evitare i costi associati alle
chiamate
Switching layer 2
Supporto per T1/E1 channelized: consente
connessioni di un massimo di 24 o 30 posizioni
a 64 kbps, con terminazione su una singola
porta WAN T1 o E1 sul modulo 8xT1/E1
NUOVO
• Supporto e tagging VLAN: supporto per
IEEE 802.1Q completo (4.096 ID di VLAN)
Servizi layer 3
• Multicast IP: supporto per PIM SM, IGMPv2
e stub routing multicast
• Modalità PIM-sparse: routing di traffico IP
multicast che utilizza la modalità PIM-sparse
(PIM-SM)
• Supporto DHCP: funge da server, relè o client
DHCP
• Client/Server SNTP
– Client SNTP: ottiene le impostazioni temporali
dal server NTP utilizzando SNTP
Sicurezza
• Firewall stateful: include un firewall stateful
integrato e un Cyber Attack Defense Engine
che blocca gli attacchi comuni per garantire
disponibilità continua delle applicazioni critiche
basate su Internet; il firewall supporta anche
NAT e operazioni di port forwarding.
• Access control list (ACL): fornisce filtro IP layer 3
basato su sorgente/destinazione dell’indirizzo
IP/sottorete e sorgente/destinazione del port
number TCP/UDP.
– Server SNTP: il dispositivo risponde alle
richieste di impostazioni temporali dei client
SNTP
211
(continua)
ACL basate sull’ora: può essere utilizzato
per limitare i servizi di rete (ad es., accesso
Internet) in base all’ora del giorno o al giorno
della settimana
NUOVO
• VPN IPSec: il modulo VPN IPSec opzionale
consente sessioni site-to-site e client; i protocolli
di tunneling includono IPSec e GRE; i metodi di
crittografia includono 3DES-CBC, DES-CBC, AESCBC, 128 bit, 192 bit e 256 bit; gli algoritmi Hash
supportati sono SHA-1, MD5 e policy manuali
IPSec; possibilità di indirizzare il traffico tra
tunnel (hub e spoke VPN)
• Filtro contenuti HTTP: il filtro HTTP può essere
applicato alle sessioni in entrata oppure in uscita
su qualunque interfaccia IP per fornire una
difesa proattiva contro le minacce basate su
Web; inoltre utilizza il protocollo WiSP per
comunicare con il server Websense® Enterprise
per migliori servizi di filtro dei contenuti
• Routing basato su policy: applicazione di
pacchetti di policy e allocazione delle risorse
fino ai singoli sistemi finali ed agli utenti finali
• Supporto Network Address Translation (NAT):
supporto per traduzione dell’indirizzo di porta
NAT 1:1 o 1:many
• Sicurezza della gestione: utilizzo di SSHv2,
secure copy e SSL per crittografare tutto il traffico
HTTP, consentendo un accesso sicuro
all’interfaccia di gestione basata su browser;
supporto di sistemi AAA, compresi metodi di
autenticazione che utilizzano server RADIUS
o database di utenti locali per password di
operatore e modalità privilegiata
• Crittografia di password globale: fornisce un
comando globale per consentire la crittografia
di tutte le password utenti
• Autenticazione RADIUS: l’autenticazione utente
viene effettuata mediante RADIUS per impedire
l’accesso non autorizzato alla gestione
• Supporto TACACS+ AAA: autenticazione,
autorizzazione ed accounting (AAA) completi
con TACACS+
212
• Supplicant IEEE 802.1X: supporto della modalità
supplicant IEEE 802.1X in cui il router trasmette
e riceve richieste EAP dall’autenticatore per
supportare ambienti abilitati IEEE 802.1X e
prevenire l’implementazione non autorizzata
di apparecchiature per il networking
Convergenza
• Supporto per VoIP: supporto per H.323 e SIP ALG
mediante un firewall
• Meccanismi QoS di livello 2/3/4: supporto per
tag di marcatura 802.1p, precedenza e DiffServ
basati su indirizzo IP, Type of Service (ToS) IP,
protocollo L3, port number TCP/UDP e porta
sorgente
Mappe QoS su interfacce Ethernet:
mappatura della marcatura 802.1p rispetto
ai tag QoS Layer 3 in base alle impostazioni ACL
NUOVO
• Meccanismi di programmazione: supporto per
Weighted Fair Queuing (WFQ), FIFO, Low Latency
Queuing (LLQ) e Priority Queuing (PQ)
• Class-Based Weighted Fair Queuing (CBWFQ):
allocazione della larghezza di banda ad una
particolare classe di traffico in base alla
percentuale di larghezza di banda totale o kbps
di throughput massimo
• Traffic shaping e supporto QoS per porte
Ethernet: possibilità di applicare meccanismi
WFQ, LLQ e CBWFQ alle porte Ethernet in base
ad impostazioni DiffServ Code Point
• Policy e modellazione: supporto per Frame
Relay Traffic Shaping (FRTS) e Frame Relay
Fragmentation (FRF.12) per minimizzare il ritardo
nell’inserimento nei collegamenti WAN a bassa
velocità
Semplicità d’uso
• Funzionalità ProCurve AutoSynch™: la
sincronizzazione automatica della memoria
flash interna e della memoria compact flash
garantisce l’archiviazione dei file più recenti
di configurazione e immagine in entrambe
le memorie per facilitare l’implementazione,
la gestibilità e la manutenzione in remoto
• Funzionalità ProCurve SafeMode™: facile
ripristino della configurazione in caso di errori
durante la modifica in remoto di configurazioni
attive
• CLI basata su standard: utilizzo di CLI comune
per minimizzare i costi di formazione e
certificazione
• Link Layer Discovery Protocol (LLDP): supportato
da ProCurve Manager per consentire la
mappatura in tempo reale dei nodi rispetto
alle porte del router
• Porta Compact Flash: installazione facilitata
in sedi remote grazie all’avvio dell’immagine
di sistema e del file di configurazione da unità
compact flash (CF) accessibili dall’esterno;
possibilità di configurazione per il supporto
della tecnologia ProCurve AutoSynch per
l’aggiornamento simultaneo di CF esterne e flash
onboard con immagine di sistema e file di
configurazione per limitare i tempi di inattività
e lo switchover in caso di guasti
Servizi
ProCurve Secure Router 7102dl
copertura 13x5 per hardware (UA432E)
telefonica software 24x7 (UA434E)
ProCurve Secure Router 7203dl
telefonica software 24x7 (UA437E)
• Procedure guidate per firewall e VPN:
l’interfaccia grafica utente (GUI) presenta un
formato semplificato per la configurazione di
policy di firewall e access control list (ACL) e per
l’impostazione di tunnel VPN; la GUI è intuitiva
e facile da utilizzare sia per gli utenti esperti
che per quelli meno esperti
• Gestione centralizzata: supporto per
SNMPv2/v3; può essere gestito centralmente
per l’archiviazione e l’aggiornamento dei file
immagine di configurazione e software, e rende
sicura la gestione SNMP con l’aggiunta di
autenticazione e crittografia
213
Specifiche
ProCurve Secure Router 7102dl (J8752A)
ProCurve Secure Router 7203dl (J8753A)
Type 100Base-TX)
Duplex: half o full
2 slot disponibili per moduli dl
Opzione RPS
Slot per modulo di crittografia VPN
1 porta Compact Flash
500 sessioni VPN max
N/D
Sì
Type 100Base-TX)
Duplex: half o full
2 slot disponibili per moduli dl
1 slot disponibile per moduli open wide dl
1 porta Compact Flash
1000 sessioni VPN max
Sì
Sì
Peso
29,26 x 44,25 x 4,39 cm (altezza 1U )
4,62 kg
29,26 x 44,25 x 4,39 cm (altezza 1U )
4,93 kg
Capacità flash
SDRAM
32 MB
128 MB
32 MB
256 MB
(minuteria accessoria inclusa); install. solo su superficie orizzontale
(minuteria accessoria inclusa); install. solo su superficie orizzontale
150 kpps; fino a 4 linee T1/E1
210 kpps; fino a 8 linee T1/E1
Da 0 °C a 50 °C
Da –20 °C a 70 °C
Da 0 °C a 50 °C
Da –20 °C a 70 °C
100–127 V CA/200–240 V CA
0,4 A/0,2 A
15 W
50/60 Hz
100–127 V CA/200–240 V CA
0,4 A/0,2 A
50 W
50/60 Hz
Sicurezza
CSA 22.2 No. 60950 terza edizione; certificazione CE; approvazione cUL;
EN 60950/IEC 60950, terza edizione; UL 60950; certificazione UL;
AS/NZS 60950; KN 60950; GOST R MEK 60950; TS 60950
CSA 22.2 No. 60950 terza edizione; certificazione CE; approvazione cUL;
EN 60950/IEC 60950, terza edizione; UL 60950; certificazione UL;
AS/NZS 60950; KN 60950; GOST R MEK 60950; TS 60950
Emissioni
Regole FCC parte 15, sottoparte B classe A; CISPR 22/A2:22; EN
55022/A2; ICES-003; VCCI V-3/2000.04; IEC/EN 61000-3-2; IEC/EN
61000-3-3; EN 55024/A1; IEC 61000:4-2, 4-3, 4-4, 4-5, 4-6, 4-8, 4-11;
BSMI CNS 13438
Regole FCC parte 15, sottoparte B classe A; CISPR 22/A2:22; EN
55022/A2; ICES-003; VCCI V-3/2000.04; IEC/EN 61000-3-2; IEC/EN
61000-3-3; EN 55024/A1; IEC 61000:4-2, 4-3, 4-4, 4-5, 4-6, 4-8, 4-11;
BSMI CNS 13438
Telecom
TBR-1; TBR-2; TBR-3; TBR-12; TBR-13; TBR-21; ITU-T G.992.1
TBR-1; TBR-2; TBR-3; TBR-12; TBR-13; TBR-21; ITU-T G.992.1
Porte
Installazione
Prestazioni
Throughput WAN
Temperatura
a riposo/stoccaggio
Umidità relativa
a riposo/stoccaggio
Tensione
Corrente
Consumo energetico
Frequenza
214
Moduli ProCurve Secure Router serie 7000dl
Moduli dl
Modulo ProCurve Secure Router dl 1xE1 (J8454A)
Modulo E1/FrE1 dl a 1 porta con CSU/DSU integrata. Include 1 cavo dritto
RJ48-RJ48 Telco (5 m).
Connettività
Connettori: (E1) RJ-48C, 1 RJ-45 per modulo di backup opzionale
E1: 2,048 Mbps (Nx64 kbps)
FrE1: DS0 channelized (Nx56/64 kbps)
Codice di linea: HDB3, AMI
Framing: FAS con CRC-4 opzionale
Sensibilità del ricevitore: -30 dB
Peso: 0,06 kg
Umidità relativa di funzionamento: da 0% a 95% senza condensa
Temperatura a riposo/stoccaggio: da -40 °C a 85 °C
215
Moduli dl (continua)
Modulo ProCurve Secure Router dl 1xE1+G.703
(J8455A)
Modulo E1/FrE1 dl a 1 porta con CSU/DSU integrata e interfaccia G.703
TDM per connessione a PBX per servizi vocali. Include 2 cavi dritti RJ48RJ48 Telco (5 m).
Connettività
Connettori: (E1) RJ-48C, (G.703) RJ-48C, 1 RJ-45 per modulo
di backup opzionale
E1: 2,048 Mbps (30x64 kbps)
Peso: 0,07 kg
Temperatura a riposo/stoccaggio: da -40°C a 85 °C
Modulo ProCurve Secure Router dl 2xE1 (J8456A)
Modulo E1/FrE1 dl a 2 porta con CSU/DSU integrata. Include 2 cavi dritti
RJ48-RJ48 Telco (5 m).
Connettività
Connettori: (2 E1) RJ-48C, 1 RJ-45 per modulo di backup opzionale
E1: 2,048 Mbps (30x64 kbps) per ciascuna interfaccia E1
Peso: 0,06 kg
Modulo ProCurve Secure Router dl a 1 porta ADSL2+
Annex B (J8759A)
Modulo ProCurve Secure Router dl a 1 porta ADSL2+
Annex A (J8459A)
Modulo ADSL2+ Annex B dl a 1 porta che supporta ADSL/ADSL2/ADSL2+
su linee ISDN
Modulo ADSL2+ Annex A dl a 1 porta che supporta ADSL/ADSL2/ADSL2+
su linee analogiche
Connettività
Connettori: (ADSL) RJ-11, 1 RJ-45 per modulo di backup opzionale
Standard supportati: ADSL, ADSL2 e ADSL2+ per Annex B su
linee ISDN
Velocità upstream min/max:
ADSL: da 32 kbps a 800 kbps
ADSL2: da 32 kbps a 800 kbps
ADSL2+: da 32 kbps a 2 Mbps
Velocità downstream min/max:
ADSL: da 224 kbps a 8 Mbps
ADSL2: da 224 kbps a 12 Mbps
Codice di linea: DMT
Connettività
Connettori: (ADSL) RJ-11, 1 RJ-45 per modulo di backup opzionale
Standard supportati: ADSL, ADSL2 e ADSL2+ per Annex A su
linee analogiche
Velocità upstream min/max:
ADSL: da 32 kbps a 800 kbps
ADSL2: da 32 kbps a 800 kbps
Velocità downstream min/max:
ADSL: da 224 kbps a 8 Mbps
ADSL2: da 224 kbps a 12 Mbps
Codice di linea: DMT
Peso: 0,08 kg
Peso: 0,08 kg
Umidità relativa a riposo/stoccaggio: da 0% a 95% senza condensa
216
Modulo ProCurve Secure Router dl a 1 porta seriale
(J8458A)
Modulo ProCurve Secure Router dl a 2 porte ISDN
BRI S/T (J8457A)
Modulo seriale dl a 1 porta che supporta fino a 10 Mbps su interfacce
V.35/X.21 DTE verso CSU/DSU esterna. Richiede un cavo seriale V.35 o
X.21 per il collegamento a una CSU/DSU esterna. L’interfaccia seriale
opera solo in modalità DTE.
Modulo ISDN BRI S/T a 2 porte. Include 2 cavi dritti RJ45-RJ45 (3 m).
Connettività
Connettori: (Seriale) Interfaccia a 26 pin, 1 RJ-45 per modulo di backup
opzionale
Velocità: fino a 10 Mbps verso CSU/DSU esterna
Interfaccia: supporto per interfaccia V.35 o X.21
Peso: 0,05 kg
Connettività
Connettori: RJ-45, 1 RJ-45 per modulo di backup opzionale
Interfaccia: 2 interfacce ISDN BRI S/T; ciascuna supporta canali 2 B
(128 kpbs)
Peso: 0,1 kg
Moduli di backup dl
Modulo di backup ProCurve Secure Router dl Analog
Modem (J8462A), non illustrato
Modulo modem analogico v.90 a 1 porta che si collega come scheda
secondaria ai moduli dl per fornire funzionalità di backup. Gli utenti
possono avviare una sessione di console fuori banda mediante
l’interfaccia del modem.
Supporto per velocità da 300 bps a 33,6 kbps.
Peso: 0,16 kg
217
Moduli di backup dl (continua)
Modulo di backup ProCurve Secure Router dl a 1
porta ISDN BRI S/T (J8461A), non illustrato
Modulo ISDN BRI S/T a 1 porta che si collega come scheda secondaria ai
moduli dl per fornire funzionalità di backup. Include 1 cavo dritto RJ11RJ45 (3 m).
Connettività
Connettore: RJ-45
Interfaccia: supporto interfaccia S/T per canale 1B (64 kbps)
Peso: 0,18 kg
Moduli Wide dl
Modulo ProCurve Secure Router dl Wide 8xT1/E1
(J8463A)
Modulo seriale ProCurve Secure Router dl Wide 8x
(J9011A)
Modulo T1/FrT1/ChT1/E1/FrE1/ChE1 dl wide a 8 porte che può
supportare funzionalità T1 o E1 mediante impostazione dipswitch onboard.
Supporta T1/E1 channelized per consentire un massimo di 24 o 30
connessioni indipendenti a 64 kbps con terminazione su una singola porta
WAN T1 o E1. Include 8 cavi dritti RJ48-RJ48 Telco (5 m).
Modulo seriale dl wide a 8 porte che supporta fino a 2 Mbps per porta su
interfacce V.35/X.21 DTE verso CSU/DSU esterna. Richiede il numero di
cavi seriali V.35 o X.21 necessario per il collegamento e l’utilizzo presso la
sede del cliente con una CSU/DSU esterna. Le interfacce seriali operano
solo in modalità DTE. Non c’è clock interno.
Connettività
Connettori: (8xT1/E1) RJ-48C
T1: 1,544 Mbps (24x64 kbps) per ciascuna interfaccia T1
E1: 2,048 Mbps (30x64 kbps) per ciascuna interfaccia E1
FrT1/E1: DS0 channelized (Nx64 kbps)
ChT1: terminazione per un massimo di 24 circuiti indipendenti a 64 kbps
ChE1: terminazione per un massimo di 30 circuiti indipendenti a 64 kbps
Codice linea T1: AMI, B8ZS
Codice linea E1: HDB3
Connettività
Connettori: (Seriale) interfaccia a 26 pin
Velocità: fino a 10 Mbps per porta verso CSU/DSU esterna
Interfaccia: supporto per interfaccia V.35 o X.21
Peso: 1,33 kg
Peso: 0,24 kg
218
Moduli di crittografia VPN
Modulo ProCurve Secure Router 7100/7200 IPSec
Modulo VPN (J8471A)
Modulo ProCurve Secure Router 7100/7200 IPSec
VPN Base (J9026A)
Il modulo ProCurve Secure Router 7100/7200 IPSec VPN per router serie
7100dl e 7200dl fornisce capacità IPSec al software ed include
accelerazione hardware per il supporto della terminazione di 1000 tunnel
VPN.
Il modulo di crittografia ProCurve Secure Router 7100/7200 IPSec VPN
Base per router serie 7100dl e 7200dl fornisce capacità IPSec al software
e consente la terminazione di 10 tunnel VPN.
Terminazione per sessioni VPN IPSec site-to-site e client
Crittografia: DES, 3DES, AES
Peso: 0,12 kg
Peso: 0,12 kg
Note
Include una licenza gratuita ProCurve VPN client per 10 utenti effettuando
la registrazione all’indirizzo www.myprocurve.com.
Note
Include una licenza gratuita ProCurve VPN client per 10 utenti effettuando
la registrazione all’indirizzo www.myprocurve.com.
Cavi
Cavo seriale ProCurve Secure Router V.35 DTE
Cavo seriale ProCurve Secure Router X.21 DTE
Cavo seriale V.35 DTE da utilizzare con modulo ProCurve Secure Router
Serial dl per connessione con CSU/DSU esterna
Cavo seriale X.21 DTE da utilizzare con modulo ProCurve Secure Router
Serial dl per connessione con CSU/DSU esterna
Connettività
Connettori: interfaccia da 26 pin per modulo seriale dl, interfaccia V.35
DTE per CSU/DSU esterna
Lunghezza: 2 m
Connettività
Connettori: interfaccia da 26 pin per modulo seriale dl, interfaccia X.21
DTE per CSU/DSU esterna
Lunghezza: 2 m
219
Licenze per client VPN
Licenza utenti ProCurve VPN Client 100 (J8758A),
non illustrata
Licenza utenti illimitata ProCurve VPN Client (J8750A),
non illustrata
Licenza per 100 utenti per software client VPN IPSec
Licenza utenti illimitata per software client VPN IPSec
Requisiti di sistema
Memoria minima: 32 MB di RAM
Memoria consigliata: 64 MB di RAM
Spazio su disco minimo: 10 MB
Requisiti di sistema
Memoria minima: 32 MB di RAM
Memoria consigliata: 64 MB di RAM
Spazio su disco minimo: 10 MB
Sistema operativo
Microsoft® Windows NT®, Windows® 2000, Windows XP, Windows 95,
Windows 98
Sistema operativo
Microsoft Windows NT, Windows 2000, Windows XP, Windows 95,
Windows 98
Note
Note
(J8168A)
220
Accessori per switch ProCurve
221
Utilizzati con
(J4894A)
Porte
1 porta LC 1000Base-SX (IEEE 802.3z Type 1000Base- SX)
Duplex: solo full
9300 EP a 8 porte (J4885A)
Modulo di interfaccia per switch ProCurve fl a
10 porte (J8735A)
Peso: 0,02 kg
Cablaggio
Tipo: fibra ottica multimodale graded-index a basso contenuto di metallo
di diametro 62,5/125 μm o 50/125 μm (core/cladding), conforme
Distanza massima:
• 220 m (62,5 μm di diametro interno, 160 MHz/km di larghezza di
banda)
banda)
• 500 m (50 μm di diametro interno, 400 MHz/km di larghezza di banda)
(J8706A)
Modulo 10/100/1000 per switch ProCurve xl a
16 porte (J4907A)
(J4878A/B)
Porte
1 porta LC 1000Base-LX (IEEE 802.3z Type 1000Base- LX)
Duplex: solo full
Peso: 0,02 kg
Cablaggio
Tipo: modalità singola o multimodale
• Fibra ottica a modalità singola, a basso contenuto di metallo, conforme
a ITU-T G.652 e ISO/IEC 793-2 Tipo B1
• fibra ottica multimodale graded-index, a basso contenuto di metallo,
rispettivamente a ITU-T G.651 e ISO/IEC 793-2 Type A1b o A1a (in
alcune installazioni in fibra multimodale può essere necessaria una
patch di condizionamento della modalità)
Distanza massima: 10 km (modalità singola) o 550 m (multimodale)
Modulo Gig-T per switch ProCurve a 20 porte + SFP
a 4 porte (J9033A)
(J8776A)
Switch ProCurve 3500yl-48G-PWR (J8693A)
Porte
1 porta LC 1000Base-LH (nessuno standard IEEE esistente per
i dispositivi ottici 1550 nm)
Duplex: solo full
Peso: 0,02 kg
Cablaggio
Tipo: fibra ottica a modalità singola, a basso contenuto di metallo,
conforme a ITU-T G.652 e ISO/IEC 793-2 Tipo B1
Switch ProCurve 2626 (J4900A/B)
Switch ProCurve 2650 (J4899A/B)
Switch ProCurve 2600-8-PWR con Uplink Gigabit
(J8762A)
Switch ProCurve 1800-24G (J9028A/B)
222
Utilizzati con
(J4894A)
Mini-GBIC Gigabit 1000Base-T ProCurve (J8177B)
9300 EP a 8 porte (J4885A)
Porte
1 porta RJ-45 1000Base-T (IEEE 802.3ab Type 1000Base-T)
Duplex: solo full
Modulo di interfaccia per switch ProCurve fl a 10
porte (J8735A)
Peso: 0,02 kg
(J8706A)
Cablaggio
Tipo: 1000Base-T: cavi di categoria 5 (5E o superiore consigliata) a 4
coppie bilanciate non schermati UTP o schermati STP con impedenza
di 100 Ω, conformi a IEEE 802.3ab 100Base-T
Distanza massima: 100 m
Note
Richiede una versione specifica di codice per il supporto:
• Per l’uso con i moduli serie 9300m, richiede codice 07.8.00a
o versione successiva
• Per l’uso con i moduli serie 8100fl, richiede codice CY.01.02.0050
o versione successiva
• Per l’uso con i moduli serie 5300xl, richiede codice E.09.11 o versione
successiva (escluso E.09.21)
Non supportati su porte dual-personality.
(J8776A)
(J4878A/B)
a 4 porte (J9033A)
Utilizzati con
Transceiver 100-FX per slot SFP (small form-factor pluggable, o mini-GBIC)
che offre connettività full-duplex a 100 Mbps per distanze fino a 2 km, su
fibra multimodale
NUOVO
Porte
1 porta LC 100Base-FX (IEEE 802.3u Type 100Base-FX)
Duplex: half o full
Peso: 0,03 kg
Umidità relativa a riposo/stoccaggio: da 5% a 85%
Cablaggio
Tipo:
• fibra ottica multimodale graded-index a basso contenuto di metallo
Distanza massima:
(J8706A)
a 4 porte (J9033A)
Note
Questo prodotto è supportato negli switch ProCurve 6200yl, 5400zl,
4200vl (solo nel modulo J9033A), 3500yl, 2900, 2810, 2800 e 2510.
Il prodotto non è supportato nel prodotto J8776A, Modulo mini-GBIC
a 4 porte per switch vl.
Per i requisiti software minimi per il supporto di questo prodotto
consultare il documento intitolato “Supporto per il transceiver J9054B
100-FX SFP-LC”, sulla pagina Web dei manuali “Mini-GBIC e SFP
ProCurve”.
223
Kit per stacking Gigabit per switch ProCurve (J4116A)
Porte
2 porte per transceiver HSSDC (1 porta HSSDC ciascuno)
Peso: 0,04 kg
Cablaggio
Tipo: incluso con il prodotto
Distanza massima: 23,5”
Porte
1 porta SC 1000Base-SX (IEEE 802.3z Type 1000Base- SX)
Duplex: solo full
Peso: 0,04 kg
Cablaggio
Tipo: fibra ottica multimodale graded-index a basso contenuto di metallo
Distanza massima:
banda)
banda)
Utilizzati con
Porte
1 porta SC 1000Base-LX (IEEE 802.3z Type 1000Base- LX)
Duplex: solo full
Peso: 0,04 kg
Cablaggio
Tipo: modalità singola o multimodale
• Fibra ottica a modalità singola, a basso contenuto di metallo, conforme
a ITU-T G.652 e ISO/IEC 793-2 Tipo B1
• fibra ottica multimodale graded-index, a basso contenuto di metallo,
rispettivamente a ITU-T G.651 e ISO/IEC 793-2 Type A1b o A1a (in
alcune installazioni in fibra multimodale può essere necessaria una
patch di condizionamento della modalità)
Distanza massima: 10 km (modalità singola) o 550 m (multimodale)
224
Porte
1 porta RJ-45 auto-sensing 100/1000 (IEEE 802.3u Type 100Base-TX;
Porte
1 porta SC 100Base-FX (IEEE 802.3u Type 100Base-FX)
Duplex: half o full
Peso: 0,05 kg
Cablaggio
Tipo:
100Base-TX
Peso: 0,04 kg
Cablaggio
Tipo: fibra ottica multimodale graded-index di diametro 62,5/125 μm
o 50/125 μm (core/cladding), conforme rispettivamente a ITU-T G.651
e ISO/IEC 793-2 Type A1b o A1a
Distanza massima: 2 km (full duplex) o 412 m (half duplex)
Note
Full duplex solo se installato in switch unmanaged
e switch ProCurve serie 2500
Utilizzati con
Switch ProCurve 2124 (J4868A) — solo il transceiver
ProCurve 100-FX SC (J4853A)
225
Dispositivi ottici ProCurve XENPAK
ProCurve 10-GbE XENPAK LR Optic (J8173A)
ProCurve 10-GbE XENPAK SR Optic (J8175A)
Unità ottica basata su XENPAK hot-plug. LR o 10 km di distanza.
Unità ottica basata su XENPAK hot-plug. SR o 300 m di distanza.
Porte
1 porta SC 10-GbE (dispositivi ottici seriali IEEE 802.3ae Type 10Gbase-LR
1310 nm)
Duplex: solo full
Porte
1 porta SC 10-GbE (dispositivi ottici seriali IEEE 802.3ae Type 10GbaseSR 850 nm)
Duplex: solo full
Peso: 0,14 kg
Peso: 0,14 kg
Cablaggio
Tipo: fibra ottica a modalità singola, conforme a ITU-T G.652
Cablaggio
Tipo:
• fibra ottica multimodale, di diametro 50/125 μm (core/cladding), con
larghezza di banda modale effettiva di 2000 MHz/km come indicato in
TIA-492AAAC per le distanze fino a 300 m
• fibra ottica multimodale, di diametro 62,5/125 μm (core/cladding), con
• fibra ottica multimodale, di diametro 62,5/125 μm (core/cladding), con
Note
Per l’utilizzo solo con il modulo 10-GbE ProCurve 9300 a 2 porte
(J8174A).
Solo unità ottica—modulo venduto separatamente.
Note
(J8174A).
Utilizzati con
Modulo 10 GbE ProCurve 9300 a 2 porte (J8174A)
ProCurve 10-GbE XENPAK ER Optic (J8176A)
Unità ottica basata su XENPAK hot-plug. ER o 40 km di distanza.
Porte
1 porta SC 10-GbE (dispositivi ottici seriali IEEE 802.3ae Type 10GbaseER 1550 nm)
Duplex: solo full
Peso: 0,14 kg
Cablaggio
Tipo: fibra ottica a modalità singola, conforme a ITU-T G.652; richiede
un’attenuazione minima di 5 dB o un cavo di 10 km di lunghezza
Note
(J8174A).
226
Dispositivi ottici e transceiver ProCurve 10-GbE X2
Transceiver 10 GbE X2
Dispositivi ottici 10 GbE X2
Transceiver 10 Gigabit X2 che supporta un connettore CX4 con una
distanza di 15 m
Transceiver che supporta lo standard 10G SR per fibre ottiche; supporta
mmf 50 μ e 62,5 μ standard fino a 300 m
Porte
Connettore: CX4
Duplex: full
Porte
1 porta SC 10-GbE (dispositivi ottici seriali IEEE 802.3ae
Type 10Gbase-SR 850 nm)
Duplex: solo full
Peso: 0,08 kg
Umidità relativa di funzionamento: da 15% a 95% a 65 °C, senza
condensa
Cablaggio
Distanza massima:
• 15 m utilizzando cavi CX4
• 300 m utilizzando media converter ottici e cavo in fibra ottica
multimodale
Note
Utilizzare cavo CX4 10 GbE (0,5–15 m) o media converter ProCurve
10 GbE CX4 (J8439A).
Peso: 0,29 kg
Cablaggio
Tipo: cavi in fibra ottica a modalità singola, a basso contenuto di metallo,
di diametro 62,5 μm, o 50 μm, conforme agli standard ITU-T G.652 e
ISO/IEC 793-2 Tipo B1
Distanza massima:
Utilizzati con
Modulo di interfaccia 10 GbE X2 per switch ProCurve
Switch ProCurve 6400cl (J8433A) — richiede J8435A
Modulo per switch ProCurve 10 GbE Media Flex
(J8435A)
+ 2 porte X2 (J8694A)
(J8707A)
Switch ProCurve 3400cl-48G (J4906A) — richiede
J8435A
J8435A
227
Dispositivi ottici 10 GbE X2 (continua)
Transceiver 10 Gigabit X2 che supporta una distanza LR di 10 km con un
connettore SC
Supporta lo standard 10G ER. Supporta cavi in fibra ottica a modalità
singola fino a 40 km*
Porte
1 porta SC 10-GbE (dispositivi ottici seriali IEEE 802.3ae Type 10Gbase-LR
1310 nm)
Duplex: solo full
Porte
1 porta SC 10-GbE (dispositivi ottici seriali IEEE 802.3ae Type 10GbaseER 1550 nm)
Duplex: solo full
Peso: 0,07 kg
Peso: 0,07 kg
Temperatura di funzionamento: da 0 °C a 40°C
Temperatura di funzionamento: da 0 °C a 40°C
Umidità relativa di funzionamento: Da 0% a 95%, senza condensa
Cablaggio
conforme agli standard ITU-T G.652 e ISO/IEC 793-2 Tipo B1
Distanza massima: cavo a modalità singola di diametro 9/125 μm = da
2 m a 10 km
Cablaggio
conforme agli standard ITU-T G.652 e ISO/IEC 793-2 Tipo B1
Distanza massima: 30 km*
Note
Non sono supportati i cavi patch di condizionamento della modalità.
Note
Non sono supportati i cavi patch di condizionamento della modalità.
* Distanza massima 40 km utilizzando collegamenti progettati.
Utilizzati con
Modulo di interfaccia 10 GbE X2 per Switch ProCurve
Switch ProCurve 6400cl (J8433A) — richiede J8435A
(J8435A)
+ 2 porte X2 (J8694A)
(J8707A)
J8435A
J8435A
228
Media converter ottico
Media Converter ProCurve 10 GbE CX4 (J8439A),
non illustrato
Utilizzati con
Media converter ottico per cavo CX4 (10G rame) che utilizza cavo mmf fino
a 300 m
Porta
Duplex: full
Cablaggio
Tipo: 12 cavi in fibra ottica di diametro 62,5/125 μm (core/cladding)
o 12 cavi in fibra ottica di diametro 50/125 μm, cavo a nastro
multimodale con connettori da MPO/MTP a MPO/MTP
Distanza massima:
Modulo per switch ProCurve cl 10 GbE CX4 Copper
(J8434A)
+ 2 porte X2 (J8694A)
(J8708A)
229
Moduli per Switch ProCurve cl
Moduli cl
(J8435A)
Modulo per switch ProCurve cl 10 GbE CX4 Copper
(J8434A)
Modulo 10 Gigabit con 2 X2 slot per transceiver
Modulo 10 Gigabit a 2 porte con connettori fissi CX4 e cavo da 0,5 m
Porte
2 slot disponibili per transceiver X2 a 10 GbE
Duplex: full
Porte
2 porte 10-GbE (transceiver IEEE 802.3ak Type 10Gbase-CX4)
Duplex: solo full
Peso: 0,29 kg
Peso: 0,3 kg
Temperatura di funzionamento: da 0 °C a 55 °C; 40 °C se utilizzato con
dispositivi ottici SR/LR/ER
Umidità relativa a riposo/stoccaggio: da 15% a 95% a 65°C,
senza condensa
Umidità relativa a riposo/stoccaggio: da 15% a 95% a 65°C,
senza condensa
Note
La temperatura di funzionamento va da 0 °C a 40 °C se un’unità ottica X2
10 GbE o un transceiver è inserito in uno slot X2
Cablaggio
Distanza massima:
• 15 m utilizzando un cavo CX4
• 300 m utilizzando media converter ottici e cavo in fibra ottica
multimodale
Note
Utilizzare cavo CX4 10 GbE (0,5–15 m) o media converter ProCurve
10 GbE CX4 (J8439A).
Include un cavo singolo da 0,5 m.
Utilizzati con
230
L’alimentatore ridondante esterno ProCurve 600 (RPS/EPS) dispone
di 6 porte RPS e due porte EPS. Può fornire alimentazione
ridondante +12 V ad un massimo di sei prodotti switch, con backup
dell’alimentazione dello switch integrato in caso di perdita di
alimentazione CA o di guasto. L’alimentatore esterno 600 RPS/EPS
può fornire anche alimentazione esterna Power over Ethernet (PoE)
+50 VDC ad un massimo di due dispositivi switch, con
un’alimentazione PoE massima di 408 W. L’alimentatore esterno
può fornire alimentazione completa per un dispositivo o metà
alimentazione per due dispositivi. Ciascun alimentatore esterno
può fornire alimentazione PoE per 24 porte PoE Ethernet.
Alimentatore ridondante esterno ProCurve
600 (J8168A)
231
• Distribuzione di alimentazione in base alla
necessità: monitoraggio del segnale di
alimentazione dallo switch collegato; quando
l’alimentazione dello switch non viene più
rilevata, fornisce alimentazione allo switch
entro 1 millisecondo
• Configurazione flessibile: due modalità
operative: La modalità combinata fornisce
alimentazione ridondante completa a 12 V per
stackable e unisce l’alimentazione interna a
–50 V di PoE stackable e i –50 V dell’unità
ridondante esterna per massima capacità PoE;
la modalità RPS fornisce alimentazione
ridondante per gli alimentatori a 12 V e –50 V
per la linea di prodotti stackable
• Gestione della priorità dei dispositivi RPS:
se si verifica un guasto all’alimentazione
di switch multipli collegati, viene fornita
alimentazione ridondante allo switch con
priorità più elevata; quanto più basso il
numero di porte RPS, tanto più elevata
è la priorità assegnata
• Alimentazione per switch ridondante
(6 porte): alimentazione ridondante fino a sei
prodotti switch, con back up dell’alimentazione
dello switch in caso di di perdita di
alimentazione CA o di un guasto.
• Alimentazione per switch esterna (2 porte):
alimentazione esterna fino a due dispositivi
switch PoE mediante porte EPS; supporto
per 15,4 W per porta su stackable a 48 porte
232
• Hot plug: supporto per il cambiamento di
configurazione di un cavo RPS o EPS mentre
il dispositivo è collegato
• Supporto per prodotti in chassis e stackable
ProCurve: le unità di alimentazione possono
essere configurate per supportare switch sia
in chassis che stackable
• Cavi inclusi: sono inclusi cavi EPS da 2 m e RPS
da 1,26 m per tutte le porte disponibili
Servizi
vendite HP locale.
Specifiche
Alimentatore ridondante esterno ProCurve 600 (J8168A)
Porte
6 porte per alimentatori ridondanti
Restrizioni: ciascuna porta può fornire aliment. ridondante a +12 V ad uno switch collegato; solo una porta può fornire aliment. in un dato momento
2 porte per alimentatori esterni
Restrizioni: alimentazione PoE esterna a +50 VDC per due dispositivi switch; fornisce un massimo di 408 W di alimentazione completa ad un
dispositivo e metà alimentazione (204 W ciascuno) se collegato a due dispositivi
Peso (pieno carico)
32,59 x 44,3 x 4,39 cm (altezza 1U)
5,34 kg
Installazione
Enclosure per installazione in rack 1U e a muro utilizzando minuteria accessoria standard
Altitudine
Acustica
Da 0 °C a 55 °C
Da –40 °C a 70 °C
Fino a 4600 m
Livello di rumorosità LwA = 59,2 dB in spazio di lavoro virtuale, conforme a DIN 45635 T.19
Tensione
Corrente
Consumo energetico
Alimentazione RPS
Alimentazione PoE
Frequenza
L’unità si adegua automaticamente a qualunque tensione tra 100-240 V e 50 o 60Hz
100–240 V CA
9 A-5 A
800 W
180 W
408 W
50/60 Hz
Sicurezza
CSA 22.2 No. 60950; EN 60950/IEC 60950; UL 60950
Emissioni
Immunità
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
EN 55024:2001, CISPR 24:2002
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
EN 61000-3-2/IEC 61000-3-2
EN 61000-3-3/IEC 61000-3-3
Gestione
Fornisce informazioni mediante le interfacce delle porte dei dispositivi collegati
Dispositivi supportati
Switch ProCurve serie 2600-PWR
Switch ProCurve serie 6.400cl
233
L’alimentatore esterno ProCurve 610 (EPS) ha 4 porte EPS
e può fornire alimentazione ad un massimo di quattro dispositivi
predisposti per Power over Ethernet (PoE), per un totale di 816 W
di energia elettrica per PoE. Ciascuna coppia di porte EPS può
fornire fino a 408 W di alimentazione PoE per due moduli PoE
per switch xl 10/100-TX. Questi moduli possono fornire PoE ai
dispositivi collegati quali telefoni IP e access point LAN wireless
conformi allo standard IEEE 802.3af PoE. Il modello 610 include
anche porte di backup per alimentazione EPS, che consentono ad
un alimentatore 610 con potenza disponibile di fornire backup di
alimentazione ad un’altra unità 610 collegata ad esso in stack.
234
Servizi
• Supporto per prodotti in chassis e stackable
ProCurve: le unità di alimentazione possono
essere configurate per supportare switch sia
in chassis che stackable
• Backup EPS brevettato ProCurve:
alimentazione automatica per un’altra unità
610 collegata in stack in caso di guasto
dell’alimentazione
• Alimentazione per switch esterna (4 porte):
alimentazione esterna per quattro switch
o moduli PoE mediante 4 porte EPS
vendite HP locale.
• Cavi inclusi: sono inclusi cavi EPS da 2 m
per tutte le porte disponibili
(disponibile nella maggior parte dei Paesi).
235
Specifiche
Totale
4 porte per alimentatori esterni
Restrizioni: Alimentazione PoE esterna a +50 VDC per quattro dispositivi switch; ciascuna coppie di porte EPS fornisce un massimo di 408 W
di alimentazione completa ad un dispositivo e metà alimentazione (204 W ciascuno) se collegato a due dispositivi
816 W di alimentazione
Peso (pieno carico)
48,31 x 43,94 x 4,39 cm (altezza 1U)
7,46 kg
Installazione
Enclosure per installazione in rack 1U e a muro utilizzando minuteria accessoria standard
Altitudine
Acustica
Da 0 °C a 50 °C
Da –40 °C a 70 °C
Fino a 4600 m
Livello di rumorosità LwA = 58 dB in spazio di lavoro virtuale, conforme a DIN 45635 T.19
Tensione
Corrente
Consumo energetico
Alimentazione PoE
Frequenza
Note
L’unità si adegua automaticamente a qualunque tensione tra 110-240 V e 50 o 60Hz
110–240 V CA
11 A-6 A
1000 W
816 W
50/60 Hz
Per il Giappone, l’unità funziona solo a 200 V, 50Hz e 6 A
Sicurezza
CSA 22.2 No. 60950; EN 60950/IEC 60950; UL 60950
Emissioni
Immunità
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
EN 55024/CISPR 24
IEC 61000-4-2; 4 kV CC, 8 kV AD
IEC 61000-4-3; 3V/m
IEC 61000-4-5; 1 kV/2 kV CA
IEC 61000-4-6; 3 V
IEC 61000-4-8; 1 A/m, 50 o 60 Hz
EN 61000-3-2/IEC 61000-3-2
EN 61000-3-3/IEC 61000-3-3
Gestione
Alimentatore non gestito; fornisce informazioni mediante LED o mediante le interfacce delle porte dei dispositivi collegati
Switch ProCurve serie 2600-PWR
Porte
236
L’alimentatore ridondante esterno ProCurve ProCurve 620 fornisce
alimentazione di sistema ridondante e/o 398 watt aggiuntivi di
alimentazione PoE per ciascuno dei due switch supportati
simultaneamente. Ideale per ambienti VoIP, il modello 620 offre
l’alimentazione RPS e quella PoE aggiuntiva necessarie in molti altri
comuni ambienti utente nei quali è richiesta l’elevata disponibilità di
potenza. Il passaggio da un alimentatore interno guasto al modello 620
avviene senza problemi e in modo immediato. Inoltre, l’alimentatore 620
può offrire una soluzione completa di ridondanza del cavo di alimentazione
che protegge da un singolo guasto della corrente. Il modello 620 supporta
gli switch ProCurve serie 2900, serie 3500yl e 6200yl.
Alimentatore ridondante/esterno ProCurve
620 (J8696A)
237
Servizi
vendite HP locale.
• Supporto per 2 switch: fornisce alimentazione
ridondante ed esterna (RPS e EPS) per due
switch simultaneamente
• Supporto per numerosi switch stackable
ProCurve:
– Alimentatore ridondante (RPS): fornisce
supporto completo per alimentazione di
sistema ridondante (RPS) per gli switch
ProCurve serie 2900, serie 3500yl e 6200yl
– Alimentatore esterno (EPS): fornisce 398 W
di alimentazione PoE (EPS) aggiuntiva per gli
switch ProCurve 3500yl
• Cavi inclusi: include quattro cavi RPS/EPS.
I cavi possono essere utilizzati per portare
alimentazione RPS o EPS allo switch collegato;
non sono necessari cavi aggiuntivi per una
soluzione completa.
238
Specifiche
Alimentatore ridondante/esterno ProCurve 620 (J8696A)
Porte
2 porte per alimentatori ridondanti—Restrizioni: 195 W disponibili per porta
2 porte per alimentatori esterni PoE—Restrizioni: 398 W disponibili per porta
Peso (pieno carico)
39,12 x 44,2 x 4,39 cm (altezza 1U)
6,89 kg
Installazione
Install. in rack standard EIA da 19” per telecom. o in cabinet equipaggiato (minuteria accessoria inclusa); install. solo su superficie orizzontale
Altitudine
Acustica
Da 0 °C a 55 °C
Da –40 °C a 70 °C
Fino a 3000 m
LwA per ISO 7779: 54,2 dB
Tensione
Corrente
Consumo energetico
Alimentazione RPS
Alimentazione PoE
RPS
PoE
Frequenza
Note
580 kJ/ora (550 BTU/ora) per lo stesso 620. La dissipazione di calore del dispositivo con aliment. PoE si suppone avvenga esternamente al 620.
100-127 V CA/200-240 V CA
12,5 A/5,5 A
1440 W
390 W
796 W
12 V
–50 V
50/60 Hz
Le cifre indicate sono relative alla potenza massima RPS e PoE fornita a 2 switch simultaneamente. I cavi di alimentazione a 200-240 V forniti con il
modello 620 hanno una spina con classificazione più vicina possibile a 13 A come consentito dagli standard di ciascun paese.
Sicurezza
CSA 22.2 No. 60950; EN 60950/IEC 60950; UL 60950
Emissioni
Immunità
EN
ESD
Irradiata
EFT/Burst
Picco di corrente
Indotta
Armoniche
Sfarfallio
EN 55024, CISPR 24
IEC 61000-4-2
IEC 61000-4-3
IEC 6100-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8
IEC 61000-4-11
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
Gestione
Alimentat. unmanaged; fornisce informazioni mediante LED (sul pannello anteriore e posteriore) o mediante interfacce delle porte dei dispositivi collegati
Switch ProCurve 3500yl-24G-PWR
Switch ProCurve 3500yl-48G-PWR
Note
Il modello ProCurve 620 supporta gli switch ProCurve serie 2900 (RPS), serie 3500yl (RPS/PoE) e 6200yl (RPS). Gli switch ProCurve 5400zl non sono
supportati.
Il modello ProCurve 620 include 4 cavi RPS/EPS da 2 metri. Questi cavi possono essere utilizzati per portare aliment. RPS o PoE allo switch alimentato.
239
ProCurve Network
Management
240
NUOVO
ProCurve Manager è una soluzione per la gestione di rete basata
su Windows® costituita da un software scaricabile gratuitamente
dal Web e fornito con alcuni dispositivi ProCurve che prevedono
funzionalità di gestione. Offre tutti gli strumenti fondamentali per
gestire una rete in modo efficiente, oltre ad una versione in prova
per 30 giorni di ProCurve Manager Plus 2.2.
NUOVO
241
Servizi
vendite HP locale.
• Riepilogo dello stato della rete: all’avvio viene
visualizzata una schermata con lo stato della rete
con informazioni di alto livello su dispositivi di
rete, end node ed eventi. L’utente può effettuare
ricerche in una delle aree contenute in questa
schermata e ottenere maggiori dettagli.
• Avvisi e risoluzione dei problemi: in una
schermata riepilogativa degli eventi sono
visualizzati tutti gli avvisi che richiedono
l’attenzione dell’utente, organizzati per livello di
importanza, al fine di facilitare l’individuazione
dei colli di bottiglia e dei problemi che si
verificano nella rete. Gli avvisi includono
informazioni dettagliate sul problema, fino
all’indicazione della porta specifica. Gli utenti
possono essere avvertiti dei problemi di rete via
e-mail o cercapersone.
• Rilevamento automatico dei dispositivi:
ProCurve Manager utilizza il Link Layer Discovery
Protocol di IEEE che consente l’individuazione
rapida di tutti i dispositivi di rete gestibili
ProCurve e di tutti i dispositivi che supportano
questo standard.
• Topologia e mappatura: il software crea
automaticamente una mappa dei dispositivi di
rete rilevati. Le mappe presentano distinzioni in
base ai colori per riflettere lo stato del dispositivo
e possono essere visualizzate a livelli multipli
(fisico, di sottorete o di VLAN). Vengono
rappresentate le relazioni di connessione tra
i dispositivi in modo da illustrare le linee di
traffico dei pacchetti.
• Gestione dei dispositivi: alcune operazioni sui
dispositivi possono essere eseguite direttamente
dal software, oppure l’utente può accedere
all’interfaccia Web e alla riga di comando con
un semplice clic per gestire i singoli dispositivi
dall’interno del tool.
• Garanzia leader del settore: 90 giorni di garanzia
e un anno di assistenza telefonica gratuita
242
Accessori
ProCurve Manager Plus 1.6 o successivo (J9056A)
Licenza per 50 dispositivi per ProCurve Manager
Plus v2.2 (J9057A)
(J9058A)
ProCurve Mobility Manager 1.1 (J8990A)
Manager 2.0 —licenza per 500 utenti (J9012A)
ProCurve Network Immunity Manager 1.0
licenza per 50 dispositivi (J9060A)
licenza per oltre 100 dispositivi (J9061A)
licenza per dispositivi illimitati (J9062A)
Specifiche
Per reti che gestiscono da 50 a 250 dispositivi, ProCurve raccomanda i
seguenti requisiti:
Per reti che gestiscono da 250 a 2000 dispositivi, ProCurve
raccomanda i seguenti requisiti:
Hardware di sistema minimo
Processore Intel® Pentium® 4 a 2.0 GHz o equivalente
2 GB di RAM
10 GB di spazio libero su disco
Scheda di rete a 1000 MB per ProCurve Manager Plus come
applicazione autonoma, con server dedicato
Processore Intel Pentium 4 a 3,0 GHz o equivalente
3 GB di RAM
Hardware di sistema consigliato
3 GB di RAM
Scheda di rete a 1000 MB per ProCurve Manager Plus con server
dedicato con ProCurve Identity Driven Manager, ProCurve Mobility
Manager e Network Immunity Manager sullo stesso server
Processore Intel Xeon™ o equivalente
4 GB di RAM
Software consigliato
Microsoft® Windows 2000 Server, Advanced Server o Professional con
SP4 o versione successiva
Microsoft Windows Server 2003
Windows XP SP2
Windows XP Professional SP2
Microsoft Windows 2000 Server, Advanced Server o Professional con
Windows XP SP2
Browser
Microsoft Internet Explorer versione 5.0 o successiva
Piattaforme supportate
HP OpenView Network Node Manager 6.41, 7.01 o 7.5 (opzionale)
HP OpenView Network Node Manager 6.41, 7.01 o 7.5 (opzionale)
Requisiti supplementari
NOTA: Se caricato su ProCurve Manager Plus 2.2, Network Immunity
Manager può monitorare fino a 500 porte gestite con sFlow o XRMON.
NOTA: Se caricato su ProCurve Manager Plus 2.2, Network Immunity
Manager può monitorare fino a 500 porte gestite con sFlow o XRMON.
Note
Licenza per dispositivi illimitati significa che ProCurve non impone un
limite al numero di dispositivi collegati alla rete come condizione
della licenza. Maggiore è il numero di dispositivi collegati alla rete
maggiore è la probabilità di degrado delle prestazioni.
Specifiche soggette a cambiamenti
della licenza. Maggiore è il numero di dispositivi collegati alla rete
maggiore è la probabilità di degrado delle prestazioni.
243
NUOVO
ProCurve Manager Plus 2.2
ProCurve Manager Plus 2.2 è una piattaforma di gestione di rete
basata su Windows® sicura ed avanzata che consente agli
amministratori di rete di configurare, aggiornare, monitorare e risolvere
i problemi dei dispositivi ProCurve centralmente con schermate ricche
di informazioni e facili da utilizzare. L’amministratore di rete può
abilitare policy in grado di eseguire azioni automatizzate in risposta a
eventi di rete generati da diverse fonti. Il software può essere eseguito
da solo o con l’integrazione con HP OpenView Network Node
Manager, per consentire agli amministratori di monitorare le reti
multivendor e allo stesso tempo utilizzare funzioni di gestione adaptive
EDGE specifiche di ProCurve. PCM+ può essere migliorato con
l’aggiunta di moduli plug-in quali ProCurve Network Immunity Manager,
Identity Driven Manager e Mobility Manager. ProCurve Manager Plus
può inoltre integrare la gestione di base di dispositivi di terze parti.
244
NUOVO
Aggiornamento ProCurve Manager Plus v2.2 da ProCurve Manager Plus 1.6 o successivo (J9056A)
NUOVO
Licenza per 50 dispositivi per ProCurve Manager Plus v2.2 (J9057A)
NUOVO
Licenza di aggiornamento per oltre 100 dispositivi per ProCurve Manager Plus v2.2 (J9058A)
NUOVO
Licenza per dispositivi illimitati per ProCurve Manager Plus v2.2 (J9059A)
ProCurve Manager Plus 2.2 dispone di tutte le
funzionalità di ProCurve Manager 2.2, oltre a:
• Analisi approfondita del traffico: un’interfaccia
integrata di monitoraggio del traffico a basso
costo visualizza informazioni dettagliate sul
traffico di rete. Utilizzando protocolli avanzati di
analisi del traffico quali XRMON e sFlow, l’utente
può monitorare i livelli del traffico in entrata e in
uscita per dispositivo, i segmenti con il traffico
più elevato o perfino i principali utenti in un
determinato segmento di rete.
Creazione e applicazione di policy:
ProCurve Manager Plus 2.2 consente di creare
policy, impostare avvisi e intraprendere azioni
per applicare le policy a livello di dispositivo
o di rete. Le minacce alla rete e i problemi di
larghezza di banda o di collegamento possono
essere risolti con policy proattive applicate
da avvisi e azioni.
NUOVO
• Gestione facilitata della configurazione:
le modifiche apportate alla configurazione sono
annotate e registrate e le configurazioni
archiviate possono essere applicate ad uno
o più dispositivi. È possibile confrontare diverse
configurazioni nel tempo o tra due dispositivi in
quanto le differenze vengono messe in evidenza.
• Gestione VLAN avanzata: un’interfaccia di
gestione VLAN, innovativa e di facile utilizzo,
consente agli utenti di creare e assegnare le
VLAN dall’intera rete, senza dover accedere
ai singoli dispositivi di rete.
Reporting delle modifiche: ProCurve
Manager Plus offre ora un registro delle
modifiche per tutte le modifiche alla
configurazione. Il registro di controllo aiuta i
clienti a soddisfare le esigenze di conformità
alle normative di reporting.
NUOVO
• Aggiornamenti software dei dispositivi:
ProCurve Manager Plus 2.2 ricava
automaticamente nuove immagini software
dei dispositivi da ProCurve e le aggiorna,
consentendo all’utente di scaricare le versioni
più recenti o di scegliere versioni specifiche.
Gli aggiornamenti possono essere facilmente
programmati per grandi gruppi di dispositivi,
con tempistica stabilita dall’utente.
• Protezione dell’investimento: l’architettura
software modulare di ProCurve Manager Plus 2.2
consente a ProCurve di offrire agli
amministratori di rete soluzioni software
aggiuntive in grado di soddisfare pienamente
le loro esigenze.
• SNMPv3: ProCurve Manager utilizza il protocollo
sicuro di gestione SNMPv3 per garantire la
privacy dei dati di gestione tra il server di
gestione e i dispositivi gestiti. Si integra con
l’implementazione di HP OpenView Network
Node Manager di SNMPv3.
• Integrazione di HP OpenView Network Node
Manager su Windows
– Installazione: l’opzione di integrazione con
HP OpenView Network Node Manager (NNM)
su Windows può essere selezionata
all’installazione. ProCurve Manager Plus 2.2
si integra con le versioni 6.41 e 7.x di NNM.
– Rilevamento automatico coordinato con
OpenView Network Node Manager:
se integrato con NNM, ProCurve Manager Plus
2.2 utilizza il database di rilevamento di NNM
|e quindi rileva i dati aggiuntivi dei dispositivi
ProCurve per il database di ProCurve Manager
Plus.
– Mappatura della topologia: se integrato con
NNM, ProCurve Manager Plus fornisce icone
dei dispositivi ProCurve alla mappa di
topologia NNM. La mappa di topologia NNM
è il meccanismo primario di mappatura, con
l’opzione di avviare anche visualizzazioni della
mappa ProCurve Manager. In questo modo è
possibile identificare facilmente i dispositivi
ProCurve e consentire all’utente, con la
semplice selezione mediante pulsante del
mouse, di reperire la mappa ProCurve Manager
Plus di tutti i dispositivi ProCurve selezionati.
245
(continua)
• Sicurezza della gestione della rete
– Secure shell per telnet e interfaccia a riga di
comando (CLI): Secure shell (SSH) fornisce dati
crittografati quando ProCurve Manager Plus 2.2
accede ad un dispositivo mediante telnet e CLI.
In questo modo è possibile garantire che le
modifiche apportate ai dispositivi di rete non
siano soggette ad attacchi da parte di hacker.
– Autenticazione RADIUS degli amministratori
della gestione di rete: ProCurve Manager Plus
2.2 può essere configurato per l’utilizzo del
protocollo RADIUS basato su standard del
settore per autenticare gli amministratori della
gestione della rete. Questo approccio
all’autenticazione consente di semplificare e
standardizzare l’amministrazione degli utenti.
• Monitoraggio e diagnosi avanzata:
246
– Funzionalità di diagnostica Find Port:
ProCurve Manager Plus 2.2 offre la possibilità
di trovare una porta switch partendo da un
determinato indirizzo IP o MAC. Questa
funzione può essere avviata manualmente
dall’amministratore o automaticamente
da un evento esterno. In questo modo gli
amministratori possono isolare
automaticamente i problemi di porte
specifiche ed intraprendere automaticamente
azioni correttive, con risparmio di tempo e
riduzione dei tempi di inattività della rete.
– Mirroring delle porte e mirroring delle porte
remoto su switch ProCurve: ProCurve Manager
Plus 2.2 consente di impostare il mirroring
delle porte e il mirroring remoto delle porte
su switch ProCurve avanzati.
• Semplifica il nome delle porte: ProCurve
Manager Plus 2.2 consente all’amministratore
di impostare e visualizzare nomi semplici delle
porte.
– Controllo della coerenza tra switch tra le porte
collegate: gli switch collegati uno all’altro in
una rete devono avere configurazioni coerenti
su entrambi i lati delle porte collegate.
ProCurve Manager Plus 2.2 controlla questi
parametri per garantire il verificarsi di
un comportamento affidabile su questi
collegamenti. I parametri che vengono
controllati includono ID e nome della VLAN,
full-duplex/half-duplex, pacchetti VLAN tagged
e untagged, QoS e priorità. Questi controlli
consentono all’amministratore di ridurre il
tempo dedicato alla diagnosi e garantiscono
uno scambio affidabile di dati.
• Interfaccia a riga di comando
– Controllo della coerenza BootROM: ProCurve
Manager Plus 2.2 controlla i BootROM durante
il processo di aggiornamento del firmware per
garantire che il firmware richiesto disponga
del BootROM necessario prima di consentire
l’aggiornamento del firmware. Questo previene
i tempi di inattività della rete e informa gli
amministratori degli aggiornamenti necessari
prima che si verifichi un errore.
• Garanzia leader del settore: 90 giorni di garanzia
e assistenza telefonica gratuita a vita
– Policy di comando CLI salvate per nome:
le policy di configurazione rappresentate da
una serie di comandi CLI possono essere salvate
con un nome esclusivo per essere eseguite
di nuovo in caso di operazioni ripetitive.
– Le policy CLI possono essere attivate da eventi
esterni: le policy di configurazione
rappresentate come una serie di comandi CLI
possono essere eseguite automaticamente
se attivate da eventi esterni configurabili.
Servizi
vendite HP locale.
Accessori
247
Specifiche
248
Aggiornamento ProCurve Manager Plus 2.2 da
ProCurve Manager Plus 1.6 o successivo (J9056A)
Licenza per 50 dispositivi per ProCurve Manager Plus 2.2 (J9057A)
Per reti che gestiscono da 50 a 250 dispositivi, ProCurve raccomanda
i seguenti requisiti:
Processore Intel® Pentium® 4 a 2.0 GHz o equivalente
2 GB di RAM
2 GB di RAM
3 GB di RAM
3 GB di RAM
Microsoft® Windows 2000 Server, Advanced Server o Professional con
Windows XP SP2
Windows XP SP2
3 GB di RAM
3 GB di RAM
Processore Intel Xeon™ o equivalente
4 GB di RAM
Processore Intel Xeon o equivalente
4 GB di RAM
Windows XP SP2
Windows XP SP2
Browser
HP OpenView Network Node Manager su Windows versione 6.41, 7.01
o 7.5
o 7.5
NOTA: Se caricato su PCM+ 2.2, ProCurve Network Immunity Manager
può monitorare fino a 500 porte gestite con sFlow o XRMON.
Note
Per il monitoraggio esteso del traffico potrebbe essere necessaria più
potenza di elaborazione
della licenza.
Maggiore è il numero di dispositivi collegati alla rete maggiore è la
probabilità di degrado delle prestazioni.
della licenza.
Specifiche
Licenza di aggiornamento per oltre 100 dispositivi per
ProCurve Manager Plus 2.2 (J9058A)
Licenza per dispositivi illimitati per
ProCurve Manager Plus 2.2 (J9059A)
2 GB di RAM
2 GB di RAM
3 GB di RAM
3 GB di RAM
Windows XP SP2
Windows XP SP2
3 GB di RAM
3 GB di RAM
4 GB di RAM
4 GB di RAM
Windows XP SP2
Windows XP SP2
Browser
o 7.5
o 7.5
Note
della licenza.
della licenza.
249
NUOVO
ProCurve Mobility Manager 1.1
ProCurve Mobility Manager 1.1 è un modulo plug-in per ProCurve
Manager Plus 2.2 che fornisce un tool di gestione semplice e
potente per configurare, aggiornare, monitorare e risolvere
centralmente i problemi delle soluzioni WLAN ProCurve.
Le funzionalità avanzate includono il rilevamento dei dispositivi
non autorizzati, la configurazione degli access point basata su
gruppi e l’aggiornamento del firmware e schermate rapide
personalizzabili. Con Mobility Manager 1.1 e ProCurve Manager
Plus, gli amministratori di rete possono gestire facilmente una
rete dinamica grazie a questa soluzione di gestione di rete
economica, unificata e leader del settore.
(J8990A)
NUOVO
250
Sicurezza
• Rilevamento di dispositivi non autorizzati:
gli amministratori ricevono un avviso relativo
a dispositivi non autorizzati rilevati mediante
scansioni con frequenza radio (utilizzando gli
access point ProCurve).
• Applicazione centralizzata di policy di
sicurezza: la configurazione di gruppo basata
sui modelli delle impostazioni di sicurezza
degli access point (incluse chiavi di crittografia
e SSID) garantisce un’applicazione coerente
delle policy di sicurezza aziendali.
• Controllo automatico della configurazione:
gli amministratori possono decidere di ricevere
avvisi relativi a modifiche della configurazione
dei dispositivi, per ridurre potenziali lacune
delle policy di sicurezza.
Configurazione
• Aggiornamenti di configurazione e firmware
basati su gruppi: gli amministratori possono
assegnare centralmente gli access point a
determinati gruppi e applicare aggiornamenti
di configurazione e firmware personalizzati,
sia in tempo reale che in base ad interventi
pianificati.
• Lockdown di canale basato su gruppi:
mitigazione dell’interferenza sulla frequenza
radio (RF) abilitando e bloccando centralmente
la selezione automatica del canale per un
gruppo di radio access point ProCurve.
Integrazione
• Database consolidato: tutte le informazioni sui
dispositivi vengono archiviate in un database
principale, che consente la visibilità immediata
di tutti gli elementi di rete, sia cablati che
wireless, da un’unica console di gestione.
• Soluzione accessibile ed integrata: gestione
della LAN cablata e wireless all’unisono ad
un prezzo inferiore dei tool frammentati
della concorrenza.
• Visibilità dell’associazione del client: gli
amministratori possono prendere facilmente
visione delle associazioni del client wireless
nella rete per risolvere rapidamente i problemi
relativi alle scarse prestazioni del client.
• Schermate personalizzabili: gli amministratori
possono facilmente creare viste personalizzate
scegliendo da un elenco completo di parametri
che consentono loro di specificare esattamente
ciò che vogliono vedere.
• Pannello di stato della rete a una sola
schermata: monitoraggio dei parametri più
importanti per le parti sia cablate che wireless
della rete mediante un pannello a schermata
singola per una maggiore visibilità.
Facilità d’uso
• Semplicità intrinseca: funzionalità mirate
di grande valore offerte mediante tool di
facile utilizzo e un’interfaccia intuitiva,
contribuiscono a ridurre i costi di gestione
della rete aziendale.
• 90 giorni di garanzia sui supporti (software)
Servizi
vendite HP locale.
Accessori
(J9058A)
ProCurve Manager Plus 1.6 o successivo
(J9056A)
251
Specifiche
252
Software
Per i requisiti di sistema vedere ProCurve Manager Plus.
Note
Richiede ProCurve Manager Plus versione 2.2 o successiva. Non compatibile con le versioni precedenti di ProCurve Manager Plus.
ProCurve Network Security
253
NUOVO
ProCurve Network Access Controller 800
ProCurve Network Access Controller (NAC) 800 è un apparato in grado
di offrire una soluzione con integrato un server basato su RADIUS e
la possibilità di convalidare l’integrità dei sistemi che si collegano alla
rete, consentendo agli amministratori di rete di garantirne la sicurezza
contro utenti non autorizzati e sistemi che costituiscono una minaccia
per le risorse di rete.
NUOVO
254
ProCurve Network Access Controller 800 (J9065A)
Architettura del prodotto
• ProCurve Network Access Controller 800 può
essere configurato per assumere diversi ruoli
in una soluzione per garantire l’accesso sicuro
alla rete:
– Server di gestione: un server centralizzato
che gestisce e controlla server multipli
applicativi, incluse le policy di integrità degli
utenti, il log centralizzato di autenticazione
degli utenti ed i risultati dei controlli con test
per verificare lo stato di sicurezza degli
accessi degli utenti
– Server di applicazione: offre capacità di
autenticazione basata su RADIUS degli utenti,
oltre alla capacità di valutare la conformità
alle policy di integrità degli utenti,
la possibilità di isolamento basato sulle
policy di autenticazione degli utenti che
risultano non conformi ed un eventuale
riscontro personalizzato per l’utente su come
porre rimedio a questi problemi
– Server combinato: una singola soluzione che
riunisce i ruoli di server di gestione e server
di applicazione. Un server combinato gestisce
solo l’immagine del server di applicazione in
esecuzione su di esso. Un server combinato
può essere utilizzato anche unitamente a
ProCurve Identity Driven Manager (IDM) per
fornire l’autenticazione basata su RADIUS e
le funzionalità di adaptive networking IDM
senza la verifica dell’integrità degli utenti
– Nota: la verifica dell’integrità degli utenti
è una funzionalità che richiede l’acquisto
aggiuntivo di licenze ProCurve Endpoint
Integrity Agent (vedere la sezione Accessori)
ed un servizio di implementazione iniziale
fornito da un service provider certificato
ProCurve o acquistato tramite ProCurve
(vedere la sezione Servizi).
Gestione
• Gestione centralizzata delle policy endpoint:
le policy di verifica degli utenti sono gestite
centralmente da un solo server di gestione
e condivise da un massimo di 10 server
di applicazione
• Console di amministrazione: una console
basata sul Web offre un’interfaccia di facile
utilizzo per la configurazione delle policy
di endpoint (utenti che accedono e richiedono
autenticazione) ed i cluster di applicazione,
e un’interfaccia a pannello per la visualizzazione
dei test di integrità degli utenti
• Policy di verifica predefinite: le policy
di verifica predefinite offrono un ottimo
punto di partenza per la verifica degli utenti
e possono essere facilmente utilizzate come
base per policy di verifica personalizzate
• Integrazione del server di gestione della rete:
il server di gestione ProCurve Network Access
Controller 800 è rilevato e controllato dalla
piattaforma ProCurve Manager (PCM), in grado
di gestire in modo integrato sia i dispositivi di
infrastruttura di rete che i dispositivi di accesso
per la sicurezza; la console di amministrazione
basata su Web di ProCurve NAC 800 è integrata
nella piattaforma di gestione PCM e visibile
nella stessa interfaccia
Prestazioni
• Verifica efficiente degli utenti: una normale
verifica degli utenti che richiedono gli accessi,
può essere completata in meno di 10 secondi,
evitando lunghi tempi di attesa dal momento
che gli endpoint sono collegati alla rete
• Supporto per un massimo di 25.000 endpoint
(utenti e/o terminali) contemporanei
in un dominio di gestione: ogni server
di applicazione può supportare fino
a 2.500 endpoint (utenti e/o terminali),
e un server di gestione può controllare fino
a 10 server di applicazione
255
(continua)
Flessibilità ed ottima soluzione con capacità
intrinseche di continuità del servizio
• Flessibilità e ridondanza del server di
applicazione: elevata disponibilità del servizio
di rete per implementazioni LAN missioncritical; i server di applicazione continuano a
fornire servizi di autenticazione e di verifica
degli endpoint (utenti e/o terminali) anche
in assenza di un server di gestione e possono
essere configurati in una soluzione di cluster
server per offrire ridondanza e bilanciamento
del carico per la verifica degli endpoint
(utenti e/o terminali)
Sicurezza
• Server RADIUS integrato: può eseguire servizi
di autenticazione o fungere da server proxy per
un servizio remoto di autenticazione RADIUS
• Supporto per directory di autenticazione
basata su standard o locale: possibilità di
integrazione con Active Directory esistenti
o servizi di directory LDAP standard oppure può
ospitare una directory di autenticazione locale
per ambienti più piccoli
• Modalità flessibile: diverse modalità di gestione
applicativa possono essere utilizzate
contemporaneamente e gestite centralmente da
un singolo server di gestione per la condivisione
delle policy e delle licenze di accesso degli utenti
e/o terminali:
– RADIUS: integrazione con l’autenticazione
RADIUS per consentire l’accesso solo agli
utenti e ai dispositivi autorizzati; l’utilizzo
di funzionalità di autenticazione RADIUS
permette di isolare gli utenti e/o terminali che
richiedono un servizio di Autenticazione,
che risultino non conformi
– DHCP: integrazione con eventuali server DHCP
per isolare e verificare gli accessi prima di
consentire loro l’inserimento alle reti di
produzione e l’interazione con altri client
e risorse di rete.
256
– Inline: monitoraggio attivo di un
collegamento per la ricerca e la verifica di
nuovi utenti e/o terminali, prima di consentire
loro di accedere alla rete; questo permette
di autenticare le richieste di accesso,
che provengono da VPN concentrator
• Modalità di controllo delle autenticazioni:
verifica delle problematiche di richiesta di AAA
autenticazione da parte degli utenti, in grado di
soddisfare le specifiche esigenze della maggior
parte delle aziende Enterprise:
– Basata su agente: un agente permanente
può essere installato sui terminali di accesso
(PC, palmari, Server ecc..) per valutare lo stato
dell’integrità degli stessi; è la modalità più
efficiente per gli (endpoint managed) utenti
e/o terminali che si collegano continuamente
alla rete
– Agente temporaneo: viene effettuato
il download temporaneo di un agente
sull’endpoint (utenti e/o terminali),
che si connettono e richiedono l'autenticazione
temporanea, basata sull'indirizo MAC
assegnato, questo permette di evitare la
necessità di un agente preinstallato e fisso
– senza Agente: modalità che permette l’utilizzo
di credenziali di amministrazione che abilita
un utente e/o terminale, facenti parte di un
dominio gestito a ricevere autenticazione
senza la necessità di installare un agente fisso.
• Valutazione dell’integrità degli endpoint
(utenti e/o terminali): l'intergrità degli accessi
viene gestita, controllando i software installati
ed i permessi; compresa la possibilità di gestione
della richiesta di un accesso non consentito:
– Sistema operativo: controllo e verifica delle
versioni, dei livelli di service pack e degli
aggionamenti critici delle versioni di sistema
operativo installato sui terminali che
richiedono l'autenticazione all'accesso
del dominio di rete
– Impostazioni di sicurezza: implementazione
delle politiche di firewalling a layer 3 compreso
di aggiornamento automatico, e di verifica
delle impostazioni di sicurezza del browser
Web
– Software di sicurezza: verifica dei livelli di
aggiornamento adeguati per le applicazioni
di sicurezza installate quali gli antivirus,
antispyware ed eventuali software di personal
firewall
– Malware: gestione e controllo contro gli
attacchi da software tipo spyware, worm, virus,
Trojan e da backdoor
– Applicazioni: possibilità di discriminare
e controllare l'accesso a software peer-to-peer
e di messaggistica istantanea
• Quarantena dei terminali di accesso: attraverso
le policy instaurate all'interno del ProNAC800,
eventuali contaminazioni da malware vengono
riscontrate ed i terminali e/o gli utenti possono
venire isolati, comunicando all'amministratore
di rete la tipologia dell'attacco.
Gestione delle policy
• Diritti di accesso alla rete basati su regole
(policy) configurabili: integrazione con
ProCurve Identity Driven Manager (IDM)
e con dispositivi di rete di infrastruttura
per le applicazioni di gestione delle di policy
di accesso. Soluzione che permette di ricevere
i dati inerenti agli utenti che richiedono
l'autenticazione per accedere ai servizi di rete.
Questo viene effettuato direttamente leggendo
i parametri dell'utente e del terminale che
accede dal dispositivo periferico. IDM
distribuisce i dati di accesso e di richiesta di
autenticazione, basandosi sulla regole (policy),
gestite a livello centrale nel ProNAC800
• Garanzia: un anno, disponibili estensioni
Servizi
• ProCurve NAC Endpoint Integrity
Implementation Startup Service
(Inline e DHCP) (J9083A)
• ProCurve NAC Endpoint Integrity
Implementation Startup Service (802.1X)
(J9084A)
vendite HP locale.
• Riscontro dell’avvenuto attacco: consente
agli amministratori di rete di comunicare di
avvenuto attacco da parte di malware agli
utenti coinvolti. La soluzione è configurabile,
in modo da essere gestita in automatico
a seconda della tipologia di attacco
257
Specifiche
Porte
258
2 porte RJ-45 10/100/1000 auto-sensing (IEEE 802.3 Type 10Base-T, IEEE 802.3u Type 100Base-TX, IEEE 802.3ab Type 1000Base-T)
1 porta seriale per console
Peso
39,07 x 43,99 x 4,45 cm (altezza 1U)
1 kg
Processore
Intel®Core™ 2 Duo a 2130 MHz, 2 GB di DDR2 SDRAM
Installazione
Install. in rack standard EIA da 19” per telecom. o in cabinet equipaggiato (minuteria accessoria inclusa); install. solo su superficie orizzontale.
Da 5 °C a 40 °C
Da –40 °C a 65 °C
Tensione
Corrente
Consumo energetico
Frequenza
457,87 kJ/ora (434 BTU/ora)
100–127 V CA/200-240 V CA
2 A/1A
127 W
50/60 Hz
Sicurezza
CAN/CSA 22.2 No. 60950-1; IEC 60950-1; EN 60950-1
Emissioni
FCC parte 15 Classe A; EN 55022 Classe A
Immunità
EN
Armoniche
Sfarfallio
EN 55024, CISPR 24
EN 61000-3-2, IEC 61000-3-2
EN 61000-3-3, IEC 61000-3-3
Gestione
ProCurve Manager Plus; browser Web
Supporto Endpoint per
agenti ProCurve NAC EI
Windows®(XP, Server 2003, 2000, 98, NT®) e Mac OS X
Note
Per Windows 98 e Windows NT: supporto solo per verifica basata su agente e agente temporaneo
Test degli endpoint effettuati da
agenti ProCurve NAC EI
Test SO MAC
Mac Bluetooth – Questo test verifica che la
tecnologia bluetooth sia completamente
disabilitata o, se abilitata, non sia rilevabile.
Mac Firewall – Questo test verifica che il
firewall sia abilitato.
Mac Internet Sharing – Questo test verifica
che la condivisione Internet sia disabilitata.
Mac Quick Time Updates – Questo test
verifica che gli aggiornamenti quick time siano
applicati sull’host.
Mac Security Updates – Questo test verifica
che gli aggiornamenti della sicurezza siano
applicati sull’host.
Mac Services – Questo test verifica che i
servizi controllati qui siano abilitati anche
sull’endpoint.
Servizi
Apple Remote Desktop
Personal File Sharing
Remote Apple Events
FTP Access
Personal Web Sharing
Printer Sharing
Windows Sharing
Remote Login
Xgrid
Sistemi operativi
Service Pack
Rogue WAP Connection
Aggiornamenti critici Windows 2000
Aggiornamenti critici Windows Server 2003
SP1
Aggiornamenti critici Windows Server 2003
Aggiornamenti critici Windows XP SP2
Aggiornamenti critici Windows XP
Aggiornamenti automatici Windows
Policy di sicurezza del browser
Zona sicura Internet IE
Zona sicura intranet locale IE
Zona sicura siti limitati IE
Zona sicura siti affidabili IE
Versione IE
Controllo versione Microsoft® Office
Microsoft Office XP
Microsoft Office 2003
Microsoft Office 2000
Impostazioni di sicurezza
Macro Microsoft Excel
Macro Microsoft Outlook
Macro Microsoft Word
Servizi non consentiti
Servizi richiesti
Windows Bridge Network Connection
Policy di sicurezza Windows
Voci del registro di avvio di Windows ammesse
Antispyware
Ad-Aware SE Personal
Ad-Aware Plus
Ad-Aware Professional
CounterSpy
McAfee AntiSpyware
Pest Patrol
Spyware Eliminator
Webroot Spy Sweeper
Windows Defender
Antivirus
NOD32 AntiVirus
AVG AntiVirus Free Ed
Computer Associates eTrust AntiVirus
Computer Associates eTrust EZ AntiVirus
F-Secure AntiVirus
Kaspersky AntiVirus for FileServers
Kaspersky AntiVirus for Workstations
McAfee VirusScan
McAfee Managed VirusScan
McAfee Enterprise VirusScan
McAfee Internet Security Suite 8.0
Norton Internet Security
Trend Micro AntiVirus
Trend Micro OfficeScan Corporate Edition
Sophos AntiVirus
Panda Internet Security
Symantec Corporate AntiVirus
P2P e messaggistica istantanea
Altnet
AOL Instant Messenger
BitTorrent
Chainsaw
Chatbot
DICE
dIRC
Gator
Hotline Connect Client
IceChat IRC client
ICQ Pro
IRCXpro
Kazaa
Kazaa Lite K++
leafChat
Metasquarer
mlRC
Morpheus
MyNapster
MyWay
NetIRC
NexIRC
Not Only Two
P2PNet.net
PerfectNav
savIRC
Trillian
Turbo IRC
Visual IRC
XFire
Yahoo! Messenger
Personal Firewall
AOL Security Edition
Black ICE Firewall
Computer Associates EZ Firewall
Internet Connection Firewall (Pre XP SP2)
McAfee Personal Firewall
Panda Internet Security
F-Secure Personal Firewall
Norton Personal Firewall / Internet Security
Sygate Personal Firewall
Symantec Client Firewall
Tiny Personal Firewall
Trend Micro Personal Firewall
ZoneAlarm Personal Firewall
Senforce Advanced Firewall
Windows Firewall
Software non consentito
Definito dall’amministratore
Software richiesto
Definito dall’amministratore
Spyware, worm, virus e Trojan
CME-24
Keylogger.Stawin
Trojan.Mitglieder.C
VBS.Shania
W32.Beagle.A
W32.Beagle.AB
W32.Beagle.AG
W32.Beagle.AO
W32.Beagle.AZ
W32.Beagle.B
W32.Beagle.E
W32.Beagle.J
W32.Beagle.K
W32.Beagle.M
W32.Beagle.U
W32.Blaster.K.Worm
W32.Blaster.Worm
W32.Doomhunter
W32.Dumaru.AD
W32.Dumaru.AH
W32.Esbot.A.1
W32.Esbot.A.2
W32.Esbot.A.3
W32.Galil.F
W32.HLLW.Anig
W32.HLLW.Cult.M
W32.HLLW.Deadhat
W32.HLLW.Deadhat.B
W32.HLLW.Doomjuice
W32.HLLW.Doomjuice.B
W32.HLLW.Lovgate
W32 Hiton
W32.IRCBot.C
W32.Kifer
W32.Klez.H
W32.Klez.gen
W32.Korgo.G
W32.Mimail.Q
W32.Mimail.S
W32.Mimail.T
W32.Mydoom.A
W32.Mydoom.AX-1
W32.Mydoom.AX
W32.Mydoom.B
W32.Mydoom.M
W32.Mydoom.Q
W32.Netsky.B
W32.Netsky.C
W32.Netsky.D
W32.Netsky.K
W32.Netsky.P
W32.Rusty@m
W32.Sasser.B
W32.Sasser.E
W32.Sasser.Worm
W32.Sircam.Worm
W32.Sober.O
W32.Sober.Z
W32.Welchia.Worm
W32.Zotob.E
Software ad alto rischio
Google Desktop
259
Accessori
Licenza ProCurve NAC Endpoint Integrity Agent
per 100 client (J9066A)
per 250 client (J9067A)
per 1.000 client (J9068A)
per 5.000 client (J9069A)
Licenza 1 anno di manutenzione ProCurve NAC
Endpoint Integrity Agent per 100 client
(J9070A)
Endpoint Integrity Agent per 250 client
(J9071A)
Endpoint Integrity Agent per 1.000 client
(J9072A)
Endpoint Integrity Agent per 5.000 client
(J9073A)
Nota: Endpoint Integrity Agent consiglia
la fornitura di un servizio di implementazione
iniziale da parte di un service provider certificato
ProCurve o acquistato tramite ProCurve
(vedere la sezione Servizi).
260
NUOVO
ProCurve Identity Driven Manager 2.2
ProCurve Identity Driven Manager (IDM), è un software aggiuntivo (plug-in)
in grado di integrarsi con ProCurve Manager Plus. IDM permette di
configurare dinamicamente le impostazioni di sicurezza e le prestazioni
in base all’utente, la ubicazione, l’ora e lo stato del sistema client.
IDM offre agli amministratori di rete la possibilità di definire ed applicare
centralmente i diritti di accesso basati su policy che permettono alla rete
di adattarsi automaticamente alle esigenze degli utenti e dei dispositivi
nel momento in cui si collegano, garantendo così la sicurezza della rete
e allo stesso tempo fornendo l’accesso appropriato ad utenti e dispositivi.
IDM è un potente strumento software integrato con la soluzione ProCurve
NAC 800 che permette di aumentare in modo sensibile le regole (policy)
di sicurezza all'interno di una rete, sia essa cablata, sia wireless.
NUOVO
NUOVO
NUOVO
Prodotto di base ProCurve Identity Driven Manager 2.2 — licenza per 500 utenti (J9012A)
Prodotto di base ProCurve Identity Driven Manager 2.2 — upgrade da v1.0 (J9013A)
ProCurve Identity Driven Manager 2.2 — licenza aggiuntiva per 2000 utenti (J9014A)
261
• Integrazione:
– Sincronizzazione dinamica ed automatica
degli utenti gestiti dal database di
autenticazione: Identity Driven Manager
offre agli amministratori la possibilità di
sincronizzare gli utenti da Active Directory.
– Mappatura di gruppi di utenti dal database
di autenticazione: sincronizzando Identity
Driven Manager dal database di
autenticazione, IDM effettua la mappatura
del gruppo di utenti ad un gruppo di policy
di accesso (APG) con le regole appropriate.
– Importazione di utenti da un file XML: se i
dati dell’utente corrente non sono conservati
in un data store compatibile LDAP, Identity
Driven Manager può leggere l’appartenenza
di utenti e gruppi da un file con formato XML.
– Funzionamento basato su protocollo
RADIUS standard del settore: le policy di
accesso sono basate su autenticazione
RADIUS, come il ProNAC 800, così che gli
utenti hanno a disposizione un database
di autenticazione e una comprovata ed
affidabile tecnologia di autenticazione.
• Sicurezza:
– Regole dinamiche basate su ora, ubicazione
e sistema dell’utente vengono create dagli
amministratori e applicate dinamicamente:
i gruppi comuni di policy di accesso hanno
regole applicate ad ogni utente in base a ora,
ubicazione e sistema dell’utente. Vengono
valutati questi input dinamici e quindi
applicate le policy in base al profilo
dell’utente, così che vengono applicate le
policy di accesso appropriate al momento
giusto e nel posto giusto.
262
gruppo comune, ubicazione ed ora del giorno
– Controllo dello stato dell’integrità: Identity
Driven Manager riceve un indicatore dello
stato del client dagli agenti di sicurezza del
sistema client (terze parti). Questi client di
terze parti effettuano il controllo
dell’integrità e ne effettuano un report ad
Identity Driven Manager nel flusso di dati
RADIUS standard.
– Access control list (ACL) basate sugli utenti:
è possibile consentire o negare agli utenti
l’accesso alle risorse di rete (ad es. stampanti,
server) in base all’indirizzo IP di destinazione
oppure un intervallo di indirizzi IP, e/o ai
servizi di rete (ad es. pagine Web,
messaggistica istantanea o FTP) in base a
porte TCP/UDP note o definite dall’utente.
• Prestazioni:
per l’utente in base a identità, comunità,
ubicazione ed ora del giorno.
limiti della velocità per il traffico dell’utente
in base a identità, comunità, ubicazione ed
ora del giorno
• Facile da utilizzare:
– Autorilevamento degli oggetti identità:
rilevamento automatico dei server RADIUS
con agenti IDM, domini RADIUS e utenti
all’accesso e assegnazione ad un gruppo di
policy predefinito sottoposto all’attenzione
dell’amministratore
– Raggruppamento di utenti in gruppi
comuni di policy di accesso: Identity Driven
Manager consente agli amministratori di
raggruppare gli utenti in comunità di policy
di accesso per l’applicazione di policy
• Flessibilità ed elevata disponibilità:
– L’agente Identity Driven Manager può
essere eseguito indipendentemente ed
implementato su server RADIUS ridondanti:
l’agente Identity Driven Manager può essere
installato su ciascun server RADIUS della rete.
Gli agenti possono operare indipendentemente dal server Identity Driven Manager,
permettendo di implementare Identity
Driven Manager su server RADIUS multipli
ridondanti per fornire servizi di autenticazione ridondante ai dispositivi in rete.
– Identity Driven Manager aggiorna il server
con flessibilità di transazione: l’agente
Identity Driven Manager utilizza un processo
di transazione per aggiornare i dati del server
Identity Driven Manager. Se la connessione
dall’agente sul server RADIUS verso il server
Identity Driven Manager è interrotta, l’agente
mette in coda i dati fino a quando la
connessione viene ristabilita e quindi
ritrasmette i dati al database Identity Driven
Manager.
Servizi
vendite HP locale.
Accessori
(J9056A)
(J9058A)
• Supporto dei dispositivi:
– Switch ProCurve Intelligent Edge: serie
5400zl, serie 5300xl, serie 3500yl, serie 3400cl
– Switch ProCurve Traditional Edge:
6108, serie 4200vl, serie 2800, serie 2600
e 2600-PWR, serie 2500
– ProCurve wireless Access Point:
530 AP, 420 AP
– ProCurve wireless edge services: moduli
Wireless Edge Services zl e xl
– ProCurve Secure Access: Access Control
Server 745wl, Access Controller Module
per Switch xl
• 90 giorni di garanzia sui supporti, assistenza
telefonica a vita
263
Specifiche
264
Software
Per i requisiti di sistema vedere ProCurve Manager Plus.
Supporto per server RADIUS
Microsoft IAS
Server RADIUS Funk Steel-Belted
Free RADIUS
Caratteristiche
Interfaccia intuitiva di tipo Explorer
Integrazione con HP OpenView NNM
Applicazione di policy in base all’identità dell’utente
– Assegnazione automatica VLAN
– Impostazione automatica della qualità del servizio in base all’utente
– Impostazione automatica dell’assegnazione della larghezza di banda in base all’utente
Implementazione dei diritti di accesso basata su regole
Assegnazione dinamica dei diritti in base a:
– Ora
– Luogo
– Sistema utente
Rilevamento automatico di:
– Server RADIUS
– Domini
– Utenti
Switch ProCurve serie 3500yl
Switch ProCurve serie 5400zl
ProCurve Secure Access serie 700wl
Moduli ProCurve Wireless Edge Services zl e xl
Note
Richiede ProCurve Manager Plus versione 2.2 o successiva. Non compatibile con le versioni precedenti di ProCurve Manager Plus.
NUOVO
ProCurve Network Immunity Manager è un plug-in per ProCurve Manager Plus
che rileva automaticamente le minacce all’interno della rete, ad esempio un
virus, e mette in atto una risposta. Si tratta di uno strumento per la gestione
della sicurezza che monitora i dispositivi della rete al fine di individuare attacchi
interni e consente agli amministratori di impostare policy di rilevamento e
risposta. Utilizza le funzionalità di protezione e monitoraggio del traffico integrate
negli switch ProCurve con ASIC ProVision, quali sFlow, Virus Throttle e le
tecnologie di mirroring remoto e rileva le anomalie di comportamento della rete
al fine di individuare eventuali attacchi. Facoltativamente, effettua il mirroring
remoto di traffico sospetto ad un dispositivo IDS/IPS/UTM per un’analisi più
approfondita. Offre agli amministratori una copertura completa contro attacchi
dannosi e un’ampia gamma di funzionalità di riduzione dei rischi e individuazione
dell’aggressore. Questo strumento di gestione della sicurezza facile da utilizzare
consente una piena visibilità dell’attività delle minacce nella rete interna
e consente agli amministratori di ottimizzare la disponibilità delle reti.
NUOVO
NUOVO
NUOVO
ProCurve Network Immunity Manager 1.0 licenza per 50 dispositivi (J9060A)
ProCurve Network Immunity Manager 1.0 licenza per oltre 100 dispositivi (J9061A)
ProCurve Network Immunity Manager 1.0 licenza per dispositivi illimitati (J9062A)
265
• Rilevamento delle intrusioni:
– Visibilità della rete: monitoraggio del traffico
al fine di individuare minacce interne alle reti
sia cablate che wireless tramite l’utilizzo di dati
sFlow da dispositivi ProCurve
– Metodi di rilevamento delle intrusioni
multipli: rilevamento delle intrusioni tramite
gli avvisi Virus Throttle provenienti da switch
ProCurve selezionati, tramite il rilevamento
delle anomalie di comportamento della rete
effettuato da Network Immunity Manager e gli
avvisi di protezione da dispositivi di sicurezza
IDS/IPS di terze parti basati sulle impronte
digitali
– Monitoraggio remoto per un’analisi più
approfondita del traffico: mirroring del
traffico sospetto al fine di selezionare
dispositivi IDS/IPS/UTM di terze parti atti a
riconoscere le impronte digitali dei virus per un
rilevamento affidabile dei virus noti; utilizzo
di un dispositivo IDS/IPS/UTM in tutta la rete
– Individuazione dell’aggressore:
identificazione dell’autore dell’attacco (IP,
indirizzo MAC e nome DNS) e visualizzazione
della sua posizione; è possibile visualizzare
informazioni aggiuntive, quali il nome
dell’aggressore e i dati di accesso alla rete,
se è installato Identity Driven Manager
– Mappa della sicurezza: visualizzazione delle
attività di protezione in tempo reale in tutta la
rete; visualizzazione a colori dei dispositivi in
cui avvengono gli attacchi
• Risposta alle intrusioni
– Protezione dalle minacce interne:
individuazione della porta dello switch alla
quale si connette l’aggressore e contrasto
dell’attacco direttamente alla porta in cui viene
originato (risposta alla porta)
– Policy basate sulla collocazione: impostazione
e applicazione di policy di sicurezza basate
sulla collocazione nella rete dell’aggressore
e sull’orario dell’attacco
266
– Misure di riduzione del rischio delle minacce:
il rischio di attacchi interni alla rete viene ridotto
ponendo l’aggressore in una VLAN di quarantena
o limitandone la larghezza di banda,
bloccandone l’indirizzo MAC o la porta o con
una notifica di avviso tramite e-mail
all’amministratore IT
– Concatenazione di azioni: elenco di azioni
di risposta con relative priorità in modo che
quando un’azione nei confronti di un attacco
non ha esito positivo, ne viene messa in atto
immediatamente un’altra
– Supporto wireless: riduzione dei rischi dalla
LAN wireless tramite il blocco dell’indirizzo
MAC dell’aggressore
• Gestione della sicurezza
– Gestione delle policy: creazione e gestione
di policy di riduzione dei rischi basate sulla
collocazione dell’origine dell’evento, sull’ora,
sull’azione e su altri parametri di avviso
– Pannello di controllo della sicurezza:
visualizzazione in tempo reale delle attività
legate alla sicurezza, delle azioni di riduzione
dei rischi intraprese e dei dettagli relativi
all’aggressore in tutta la rete in diversi
intervalli di tempo
– Lista bianca (autorizzazioni): impostazione
di indirizzi IP e MAC e di nomi DNS cui non
vengono applicate le azioni di riduzione dei
rischi
– Pulizia della configurazione: ripristino
automatico delle configurazioni di risposta
dagli switch ProCurve e dai wireless access
point alla scadenza delle policy
• Reporting
– Data mining: generazione di report a tabella
basati sulla rete, sull’aggressore e sugli avvisi
• Implementazione flessibile:
– Rilevamento delle anomalie di
comportamento della rete e risposta:
individuazione degli attacchi tramite l’analisi
dei comportamenti anomali della rete su
traffico campione e gli avvisi di attacco
generati da Virus Throttle da switch ProCurve
selezionati e riduzione dei rischi alla periferia
della rete ProCurve grazie alle funzionalità
di risposta alle intrusioni
– Prevenzione passiva delle intrusioni e
risposta: mirroring remoto del traffico sospetto
identificato dall’analisi delle anomalie del
comportamento della rete con un dispositivo
IDS/IPS/UTM offline per l’individuazione delle
impronte digitali al fine di rilevare gli attacchi e
ridurne i rischi alla periferia della rete ProCurve
tramite le funzionalità di risposta alle
intrusioni di Network Immunity Manager
Servizi
Accessori
Licenza per 50 dispositivi per ProCurve Manager
Plus v2.2 (J9057A)
(J9058A)
– Prevenzione attiva delle intrusioni e risposta:
prevenzione degli attacchi tramite dispositivi
IDS/IPS/UTM online e riduzione dei rischi alla
periferia della rete ProCurve tramite le
funzionalità di risposta alle intrusioni di
Network Immunity Manager
• Supporto di dispositivi IDS/IPS/UTM di terze
parti
– Cisco: sensore Cisco IPS serie 4200
– Fortinet: dispositivi UTM Fortinet (data
supporto stimata: 1 giugno 2007)
– Sonicwall: dispositivi UTM Sonicwall serie Pro
(data supporto stimata: 01.07.07)
• 90 giorni di garanzia sui supporti (software)
267
Specifiche
Note
268
Per i requisiti di sistema, fare riferimento
all’elenco delle specifiche di ProCurve
Manager.
Manager.
Manager.
Servizi
Servizi ee assistenza
assistenza ProCurve Europa,
ProCurveMedio Oriente ed Africa
269
269
Servizi di assistenza gratuiti coperti dalla garanzia ProCurve
Nel 1993, ProCurve è diventata la prima grande
azienda per il networking ad offrire una
garanzia a vita. Oggi i prodotti ProCurve
Networking definiscono gli standard di qualità
ed affidabilità e sono supportati dalla migliore
garanzia del settore:
• Garanzia a vita leader del settore
(finché l’utente dispone del prodotto*) sui
prodotti ProCurve**
• La garanzia copre l’intero prodotto, incluse
ventole, alimentatori e accessori
• Sostituzione avanzata senza costi aggiuntivi
con consegna entro il giorno lavorativo
successivo di un’unità o parte sostitutiva per
l’intero periodo di garanzia (disponibile nella
maggior parte dei paesi***).
• My.ProCurve.com – Portale personalizzato
per gli utenti con servizi gratuiti quali
manutenzione dell’account e iscrizione per
l’invio di notizie via e-mail, accesso immediato
a notifiche ed avvisi di aggiornamenti
software, registrazione e rintracciabilità dei
prodotti, registrazione di software,
generazione e gestione delle chiavi di licenza,
visualizzazione e download di manuali dei
prodotti, contatti e-mail o telefonici per
assistenza. Per registrarvi gratuitamente,
visitate il sito www.My.ProCurve.com
se siete clienti o
www.My.ProCurve.com/partners
se siete partner
• Contattate ProCurve Direct - ProCurve offre
esclusiva assistenza telefonica post-vendita
gratuita in lingua locale in oltre 30 paesi in
Europa, Medio Oriente e Africa durante l’orario
lavorativo esteso per tutta la durata del
prodotto. Per trovare il numero del vostro
paese, consultate l’elenco a pagina 272 di
questo opuscolo o visitate il sito
www.procurve.eu/support
• Assistenza via Web 24x7 gratuito – ProCurve
offre assistenza completa accessibile via Web
24 ore al giorno, 7 giorni alla settimana con
servizi quali risposte alle domande frequenti,
manuali dei prodotti, avvisi di sicurezza e
molto altro per tutta la durata del prodotto.
Per accedere all’assistenza gratuita via Web
24x7 visitate il sito
• Aggiornamenti gratuiti di software per tutta
la durata del prodotto. Notifica proattiva degli
aggiornamenti software per i prodotti
registrati. Per la registrazione gratuita visitate
il sito www.procurve.eu/support
• Software di gestione di rete gratuito –
La versione di base di ‘ProCurve Manager’ è
fornita gratuitamente con tutti i prodotti
managed ed è possibile effettuarne il
download gratuito dal Web. La versione di
aggiornamento ‘ProCurve Manager Plus’ è
disponibile come versione in prova per 30
giorni e può essere acquistata come versione
completa. Per accedere all’area di download
visitate il sito www.procurve.eu/support
• Libreria di materiale di riferimento ProCurve
– Visitate la fornita libreria di materiale di
riferimento ProCurve per consultare
documenti quali descrizioni tecniche,
brochure di soluzioni, manuali per i revisori
e molto altro che vi può essere d’aiuto per
progettare, ordinare, installare, configurare
e risolvere i problemi della vostra rete, prima
e dopo l’acquisto. Per accedere alla libreria
visitate il sito www.procurve.eu/support
• Parti originali ProCurve per le riparazioni
sia in garanzia che fuori garanzia
• Strumenti software integrati – LED, autotest,
file di log e altri strumenti di diagnostica
integrati
***La garanzia a vita in Germania è limitata a 30 anni
***Per i seguenti prodotti e i relativi moduli è disponibile un anno di garanzia con estensioni: ProCurve Routing Switch serie
9300m, Switch ProCurve serie 8100fl, ProCurve Access Control Server 745wl e ProCurve Network Access Controller 800. Per
ulteriori informazioni, consultare l’opuscolo Licenza software, garanzia e assistenza ProCurve disponibile all’indirizzo
***Per conoscere le zone in cui vengono forniti servizi di consegna entro il giorno lavorativo successivo contattate telefonicamente
il vostro tecnico ‘ProCurve Direct’.
270
Servizi ProCurve Networking a complemento della
garanzia ProCurve
Servizio gratuito di progettazione di rete
Il ProCurve Network Design Center offre
progetti di rete personalizzati, che includono
spiegazioni dettagliate e raccomandazioni
basate sulle vostre esigenze di business o sulle
esigenze del vostro progetto. Questi progetti
possono prendere in esame livelli di traffico
attuali e futuri, esigenze di sicurezza, limitazioni
del budget e la possibilità di adattarsi alle
attrezzature già esistenti. Per richiedere un
progetto di rete gratuito visitate il sito
www.procurve.eu/RequestYourNetworkDesign
Partner Service Advantage: per garantirvi la
massima sicurezza
La maggior parte dei clienti acquista i prodotti
ProCurve presso un rivenditore autorizzato
ProCurve. Per soddisfare le esigenze di
assistenza e supporto din continua evoluzione
ei clienti, ProCurve ha creato un programma
Service Advantage che autorizza alcuni partner
rivenditori altamente qualificati a fornire
assistenza e supporto per i prodotti e le
soluzioni ProCurve. Con i partner ProCurve
Service Advantage potete essere certi che il
vostro investimento ProCurve è protetto dai
migliori partner del settore, con il supporto
completo di ProCurve Networking by HP.
Ciascun partner ProCurve Service Advantage ha
superato rigorose procedure di selezione e solo
i rivenditori a valore aggiunto più qualificati
vengono scelti come partner autorizzati
ProCurve Service Advantage. La valutazione
e la selezione si basa sui seguenti criteri:
Per ulteriori informazioni su Service Advantage,
visitate il sito www.procurve.eu/services
HP Care Pack per ProCurve
I servizi HP Care Pack per i prodotti ProCurve
Networking estendono la copertura offerta dalla
garanzia leader del settore di ProCurve
Networking. Consentono di scegliere il livello di
assistenza adatto alle vostre esigenze aziendali.
Per maggiori dettagli sui servizi Care Pack
disponibili nel vostro paese visitate il sito
Servizi a contratto ProCurve Networking
I servizi di assistenza a contratto offrono ai
clienti ProCurve la massima scelta e flessibilità
per quanto riguarda la gamma di servizi di
assistenza, progettati in base alle esigenze della
vostra infrastruttura.
Per ulteriori informazioni sui servizi disponibili
nel vostro paese contattate il rappresentante
ProCurve, il partner HP locale, o visitate il sito
Formazione e certificazione ProCurve
Il percorso di formazione e certificazione
ProCurve Networking per rivenditori, clienti
e dipendenti rappresenta un’incredibile
opportunità per essere all’avanguardia nella
nuova strategia di networking HP, la ProCurve
Adaptive EDGE Architecture™. Per informazioni
su queste offerte visitate il sito
www.hp.com/rnd/training/
• Infrastruttura per l’assistenza e il supporto
di rete
• Capacità di assistenza presso la sede del
cliente 24 ore su 24, 7 giorni alla settimana
• Procedure interne di escalation
• Copertura geografica di assistenza e supporto
• Formazione e certificazione ProCurve
• Competenza su tutta la linea di prodotti
ProCurve
• Competenza per quanto riguarda soluzioni
di rete multi-vendor e tecnologie emergenti
• Competenza specifica per il settore
271
ProCurve Support Direct
ProCurve Support Direct – in oltre 30 paesi in
Europa, Medio Oriente e Africa.
Contattate ProCurve Support Direct per assistenza e supporto
standard post-vendita nel vostro paese:
Contattate ProCurve Support Direct – Europa e Sudafrica
Assistenza telefonica in lingua locale.
Disponibilità*: da lunedì a venerdì, dalle 8 alle 19 CET.
*La disponibilità di assistenza in lingua locale dipende dalle festività locali del paese.
Paese
Numero diretto
Paese
Numero diretto
Austria
Belgio francese
Belgio olandese
Danimarca
Finlandia
Francia
Germania
Irlanda
Italia
Liechtenstein
Lussemburgo francese
Lussemburgo inglese
Norvegia
0810102531
078 250013
078 250012
35 25 65 65
0303 9031
0 826 02 01 21
01805 007534
1890 252014
02 45287010
+41 44 200 41 99
4066615620
4066615621
22 57 77 70
Paesi Bassi
Polonia
Portogallo
Regno Unito
Repubblica Ceca
Spagna
Sudafrica
Svezia
Svizzera francese
Svizzera italiano
Svizzera tedesco
Ungheria
0900 0400 367
00 8004411813
808 781 220
0870 0130 778
239 000 479
902 889 344
0800 996 233
0776 62 00 01
022 311 00 28
091 971 04 83
044 200 41 99
17774941
Contattate ProCurve Support Direct – Africa e Medio Oriente
Assistenza telefonica in arabo e inglese.
Disponibilità: da sabato a giovedì, dalle 9 alle 19 UAE.
Paese
Numero diretto
Paese
Numero diretto
Algeria
Arabia Saudita
Bahrein
Egitto
Emirati Arabi Uniti
Giordania
Kuwait
+971 4 366 2020
+971 4 366 2020
+971 4 366 2020
+971 4 366 2020
+971 4 366 2020
+971 4 366 2020
+971 4 366 2020
Libano
Marocco
Oman
Qatar
Tunisia
Yemen
+971 4 366 2020
+971 4 366 2020
+971 4 366 2020
+971 4 366 2020
+971 4 366 2020
+971 4 366 2020
I numeri sono validi solo se digitati dall’interno del paese, salvo ove indicato dal prefisso internazionale del paese.
Vengono applicate le tariffe telefoniche locali.
Assicurarsi di avere a disposizione il numero di serie e la prova di acquisto prima di effettuare la chiamata.
Per informazioni sull’assistenza in garanzia, assistenza tecnica gratuita via Web, manuali sui prodotti, notifiche di aggiornamenti software
gratuiti e paesi non elencati visitate il sito ProCurve Support Direct: www.procurve.eu/support
272
Indice
J4097C, Switch ProCurve 408: 151, 153
J4116A, Kit per stacking Gigabit per Switch
ProCurve: 131, 146, 224
J4131B,Transceiver Gigabit SX ProCurve:
131, 146, 224
J4132A, Transceiver Gigabit LX ProCurve:
131, 146, 224
J4138A, ProCurve Routing Switch 9308m:
6, 9, 12
6, 9, 12
J4147A, 1 alimentatore ridondante
ProCurve 9304m/9308m: 9, 12
J4812A, Switch ProCurve 2512: 129, 132,
224, 225
224, 225
224, 225
224, 225
J4819A, Switch ProCurve 5308xl: 69, 74,
75
J4820B, Modulo 10/100-TX per switch
ProCurve xl a 24 porte: 74, 76, 78
J4821B, Modulo 100/1000-T per switch
ProCurve xl a 4 porte: 78
J4834A, J4834A Transceiver 100/1000-T
ProCurve: 131, 146, 225
J4839A, Alimentatore ridondante per
switch ProCurve gl/xl/vl: 74, 76, 80, 93,
95, 98
J4860C, Mini-GBIC Gigabit-LH-LC ProCurve:
12, 25, 33, 47, 50, 68, 80, 87, 98,
105, 109, 114, 120, 127, 136, 139,
143, 222
J8164A, Switch ProCurve 2626-PWR: 116,
121, 122, 222
225
J8166A, Switch ProCurve 5304xl-32G: 69,
76, 77, 222
6, 9, 12
J8167A, Switch ProCurve 5308xl-48G: 69,
74, 75, 222
J4875A, Alimentatore ridondante ProCurve
9315m: 9, 12
J8168A, Alimentatore ridondante esterno
ProCurve 600: 39, 80, 87, 109, 114,
120, 220, 231, 233
J4878A, Modulo Mini-GBIC per
Switch ProCurve xl a 4 porte: 222, 223
J4878B, Modulo Mini-GBIC per
Switch ProCurve xl a 4 porte: 78, 222,
223
J8169A, Alimentatore esterno ProCurve
610: 80, 120, 234, 236
J8173A, ProCurve 10-GbE XENPAK LR
Optic: 12, 226
J4881B, Modulo 10/100-TX RJ-45
ProCurve 9300 EP a 48 porte: 11
J8174A, Modulo 10 GbE ProCurve 9300 a
2 porte: 10, 226
J4885A, Modulo di gestione ridondante
Mini-GBIC ProCurve 9300 EP a 8 porte:
9, 10, 222, 223
J8175A, ProCurve 10-GbE XENPAK SR
Optic: 12, 226
J4889B, Modulo 10/100-TX Telco (RJ-21)
ProCurve 9300 EP a 48 porte: 11
J8176A, ProCurve 10-GbE XENPAK ER
Optic: 12, 226
J4894A, Modulo Mini-GBIC ProCurve 9300
EP a 16 porte: 10, 222, 223
J8177B, Mini-GBIC 1000Base-T Gigabit
ProCurve: 12, 25, 33, 47, 64, 68, 80,
98, 223
J4895A, Modulo 100/1000-T ProCurve
9300 EP a 16 porte: 10
J8178A, Modulo 100Base-FX ProCurve
9300 EP a 24 porte: 11
J4899A, Switch ProCurve 2650: 222
J8433A, Switch ProCurve 6400cl: 34, 37,
38, 227, 228, 229, 230
J4899B, Switch ProCurve 2650: 116, 123,
124, 222
J4900A, Switch ProCurve 2626: 222
J4900B, Switch ProCurve 2626: 116, 121,
122, 222
J4848B, Switch ProCurve 5372xl: 69, 74,
75
222
J4849B, Switch ProCurve 5348xl: 69, 76,
77
222, 223
J4850A, Switch ProCurve 5304xl: 69, 76,
77
222, 223
J4852A, Modulo 100-FX MTRJ per switch
ProCurve xl a 12 porte: 78
J4905A, Switch ProCurve 3400cl-24G: 81,
85, 86, 222, 227, 228, 230
J4853A,Transceiver 100-FX SC ProCurve:
131, 146, 149, 225
J4906A, Switch ProCurve 3400cl-48G: 81,
85, 86, 222, 227, 228, 230
J4858C, Mini-GBIC Gigabit-SX-LC ProCurve:
12, 25, 33, 47, 50, 68, 80, 87, 98,
105, 109, 114, 120, 127, 136, 139,
143, 222
J4907A, Modulo 10/100/1000 per switch
ProCurve xl a 16 porte: 74, 76, 79, 222
J4859C, Mini-GBIC Gigabit-LX-LC ProCurve:
12, 25, 33, 47, 50, 68, 80, 87, 98,
105, 109, 114, 120, 127, 136, 139,
143, 222
J8165A, Switch ProCurve 2650-PWR: 116,
123, 124, 222
J8131B, ProCurve Wireless Access Point
420 197, 198, 201
J8161A, Modulo 10/100-TX PoE per switch
ProCurve xl a 24 porte: 79, 80
J8434A, Modulo per switch ProCurve cl 10
GbE CX4 Copper: 39, 87, 229, 230
J8435A, Modulo per switch ProCurve cl 10
GbE Media Flex: 39, 81, 87, 227, 228,
230
J8436A, ProCurve 10 GbE X2-SC SR Optic:
25, 33, 39, 47, 68, 87, 105, 227
J8437A, ProCurve 10 GbE X2-SC LR Optic:
25, 33, 39, 47, 68, 87, 105, 228
J8438A, ProCurve 10 GbE X2-SC ER Optic:
25, 33, 39, 47, 68, 87, 105, 228
J8439A, Media Converter ProCurve 10-GbE
CX4: 23, 25, 33, 37, 39, 47, 65, 66,
68, 87, 103, 105, 227, 229, 230
J8440B, Transceiver ProCurve 10-GbE X2CX4: 25, 33, 39, 47, 68, 87, 105, 227,
229
J8441A, Antenna ProCurve omnidirezionale
per interni/esterni da 5 dBi: 175, 196,
200, 205
J8162A, Modulo Switch ProCurve xl Access
Controller: 80, 185, 188
273
Indice
per esterni da 8 dBi: 175, 196, 200,
206
J8448B,Antenna ProCurve Yagi da 14 dBi:
175, 196, 204
ProCurve zl: 22, 59, 61, 65, 222, 223
J8706A, Modulo mini-GBIC a 24 porte per
switch ProCurve zl: 22, 59, 61, 66, 222,
223
J8454A, Modulo ProCurve Secure Router
dl 1xE1: 215
J8707A, Modulo 10 GbE X2 a 4 porte per
switch ProCurve zl: 23, 59, 61, 65, 227,
228
dl 1xE1+G.703: 216
J8708A, Modulo 10 GbE CX4 a 4 porte per
switch ProCurve zl: 23, 65, 229
dl 2xE1: 216
J8712A, Alimentatore ridondante da 875W
per switch ProCurve zl: 19, 24, 25, 59,
61, 67
dl
a 2 porte ISDN BRI S/T: 217
dl a 1 porta seriale: 217
dl a 1 porta ADSL2+ Annex A: 216
J8461A, Modulo di backup ProCurve
Secure Router dl a 1 porta ISDN BRI
S/T: 218
J8713A, Alimentatore ridondante da
1500W per switch ProCurve zl: 19, 24,
25, 59, 61, 67
J8714A, Power Supply Shelf per switch
ProCurve zl: 24, 25, 67
J8715A, Switch ProCurve 8212zl: 13, 19,
20, 21, 24
J8727A, Switch ProCurve 8108fl: 26, 30,
31, 32
J8462A, Modulo di backup ProCurve
Secure Router dl Analog Modem: 217
J8728A, Switch ProCurve 8116fl: 26, 30,
31, 32
dl Wide 8xT1/E1: 218
J8729A, Modulo switch fabric ridondante
per ProCurve 8108fl: 30, 32
7100/7200 IPSec VPN: 219
J8730A, Modulo switch fabric ridondante
per ProCurve 8116fl: 30, 32
J8474A, Switch ProCurve 6410cl: 34, 37,
38, 227, 228, 230
J8731A, Modulo di gestione ridondante per
Switch ProCurve fl: 30, 32
J8692A, Switch ProCurve Intelligent Edge
3500yl-24G-PWR: 53, 63, 64, 222, 223
J8732A, Alimentatore ridondante per
Switch ProCurve fl: 30, 32
3500yl-48G-PWR: 53, 63, 64, 222, 223
J8734A, Modulo di interfaccia 100/1000-T
per Switch ProCurve fl a 10 porte: 33
J8694A, Modulo per switch ProCurve yl
10 GbE a 2 porte CX4 + 2 porte X2: 47,
66, 227, 228, 229
J8735A, Modulo di interfaccia Mini-GBIC
per switch ProCurve fl a 10 porte: 33,
222, 223
J8696A, Alimentatore ridondante esterno
ProCurve 620:
47, 67, 105, 237, 239
J8737A, Modulo di interfaccia 10 GbE X2
per Switch ProCurve fl a 2 porte: 33,
227, 228
5406zl: 24, 53, 59, 60, 67
J8750A, Licenza utenti illimitata ProCurve
VPN Client: 220
5412zl: 24, 53, 61, 62, 67
J8752A, ProCurve Secure Router 7102dl:
210, 214
5406zl-48G: 53, 59, 60
J8753A, ProCurve Secure Router 7203dl:
210, 214
5412zl-96G: 53, 61, 62
J8755A, Cavo seriale ProCurve Secure
Router X.21 DTE: 219
J8702A, Modulo PoE 10/100/1000 a 24
porte per switch ProCurve zl: 22, 59, 61,
65
J8757A, Cavo seriale ProCurve Secure
Router V.35 DTE: 219
J8705A, Modulo 10/100/1000 a 20 porte
+ modulo mini-GBIC a 4 porte per switch
274
J8758A, Licenza per 100 utenti ProCurve
VPN Client: 220
dl a 1 porta ADSL2+ Annex B: 216
J8762A, Switch ProCurve 2600-8-PWR con
Uplink Gigabit: 116, 121, 122, 222
J8763A, Modulo 100-FX MTRJ per switch
ProCurve vl a 12 porte: 97
J8765A, Modulo 10/100-TX per Switch
ProCurve vl a 24 porte: 93, 97
J8768A, Modulo Gig-T per switch ProCurve
vl a 24 porte: 93, 95, 98
J8770A, Switch ProCurve 4204vl: 89, 95,
96
J8772A, Switch ProCurve 4202vl-72: 89,
95, 96
J8773A, Switch ProCurve 4208vl: 89, 93,
94
J8775A, Switch ProCurve 4208vl-96: 89,
93, 94
J8776A, Modulo mini-GBIC a 4 porte
per switch ProCurve vl: 97, 222, 223
J8987A, ProCurve Access Point 530: 189,
194, 195
J8989-61001, Supporto per ventola per
Switch ProCurve fl: 33
J8990A, ProCurve Mobility Manager 1.1:
242, 247, 250, 252
J8992A, Switch ProCurve 6200yl-24GmGBIC: 40, 45, 46, 222, 223
J8993A, Licenza Premium per switch serie
3500: 66
J8994A, Licenza Premium per switch serie
5400: 66
J8996A, Antenna ProCurve parafulmine:
175, 196, 208
J8997A, Antenna diversity ProCurve Dual
Band da 3 dBi: 175, 196, 205
da 6 dBi e 5 GHz: 175, 196, 206
J8999A, Antenna ProCurve direzionale
Dual Band da 7 dBi: 175, 196, 207
J9000A, Antenna ProCurve direzionale da
14 dBi e 5 GHz: 175, 196, 204
J9001A, Modulo ProCurve Wireless Edge
Services xl : 79, 162, 167
J9002A, Licenza 12 RP per modulo
ProCurve Wireless Services: 80, 168
J9003A, Modulo ProCurve Redundant
Wireless Edge Services xl: 79, 168
Indice
J9004A, ProCurve Radio Port 210: 169,
172
176
180
J9011A, Modulo seriale ProCurve Secure
Router dl Wide 8x: 218
J9012A, Prodotto di base ProCurve Identity
Driven Manager 2.2 (licenza per 500
utenti): 47, 68, 98, 109, 114, 120, 242,
247, 261
J9013A, Prodotto di base ProCurve Identity
Driven Manager 2.2 (upgrade da v1.0):
98, 109, 114, 120, 242, 247, 261
J9014A, ProCurve Identity Driven Manager
2.2 licenza aggiuntiva per 2000 utenti:
98, 109, 114, 120, 242, 247, 261
J9019A, Switch ProCurve 2510-24: 125,
128, 222, 223
J9021A, Switch ProCurve 2810-24G: 106,
110, 222, 223
110, 222, 223
7100/7200 IPSec VPN Base: 219
J9028A, Switch ProCurve 1800-24G: 222
J9028B, Switch ProCurve 1800-24G: 134,
137, 222
137
J9030A, Switch ProCurve 4208vl-72GS:
89, 93, 94, 222, 223
J9033A, Modulo Gig-T per switch ProCurve
a 20 porte + SFP a 4 porte: 93, 95, 97,
222, 223
J9054B, Transceiver ProCurve 100-FX SFPLC: 25, 47, 68, 97, 98, 105, 109, 114,
127, 223
J9095A, Modulo di supporto del sistema
per switch ProCurve 8200zl: 19, 21
J9056A, Aggiornamento ProCurve Manager
Plus v2.2 da ProCurve Manager Plus 1.6
o successivo: 25, 98, 109, 114, 120,
127, 242, 244, 248, 251, 263
J9057A, Licenza per 50 dispositivi
per ProCurve Manager Plus v2.2: 25, 98,
109, 114, 120, 127, 242, 244, 248,
251, 263, 26
J9058A, Licenza di aggiornamento per
oltre 100 dispositivi per ProCurve
Manager Plus v2.2: 25, 98, 105, 109,
114, 120, 127, 242, 244, 249, 251,
263, 267
J9059A, Licenza per dispositivi illimitati per
ProCurve Manager Plus v2.2: 25, 47, 68,
98, 105, 109, 114, 120, 127, 242,
244, 249, 251, 263, 267
J9060A, ProCurve Network Immunity
Manager 1.0 licenza per 50 dispositivi:
242, 247, 265, 268
Manager 1.0 licenza per oltre 100
dispositivi: 242, 247, 265, 268
Manager 1.0 licenza per dispositivi
illimitati: 242, 247, 265, 268
J9064A, Switch ProCurve 4204vl-48GS:
89, 95, 96, 222, 223
J9065A, ProCurve Network Access
Controller 800: 254, 258, 259
144
143, 144, 222
J9038A, ProCurve Access Control Server
745wl: 181, 184
140
103, 104, 222, 223, 227, 228, 229
140, 222
103, 104, 222, 223, 227, 228, 229
J9090A, Licenza 48 RP per ProCurve
Wireless Services zl : 161
J9051A, Modulo ProCurve Wireless Edge
Services zl: 21, 68, 155, 160
J9091A, Chassis/Supporto per ventola per
switch ProCurve 8212zl: 25
J9052A, Modulo ProCurve Redundant
Wireless Edge Services zl: 22, 68, 161
J9092A, Modulo di gestione ridondante per
switch ProCurve 8200zl: 19, 21
J9053A, Licenza 12 RP per ProCurve
Wireless Services zl: 161
J9093A, Modulo fabric per switch ProCurve
8200zl: 19, 21
J9094A, Supporto per ventola per switch
ProCurve 8212zl: 19, 25
275
Per ulteriori informazioni
Per ulteriori informazioni su ProCurve
Networking, visitate il sito
www.procurve.eu
© 2007 Hewlett-Packard Development Company, L.P. Le informazioni contenute in questo documento sono soggette
a modifica senza preavviso. Le garanzie per i prodotti e i servizi HP sono previste espressamente nella garanzia
che accompagna tali prodotti o servizi. Nessuna affermazione contenuta nel presente documento può essere
ritenuta un’estensione di tale garanzia. HP non è responsabile per errori tecnici o editoriali od omissioni contenuti
nel presente documento.
Intel, Pentium e Xeon sono marchi o marchi registrati di Intel Corporation o di società controllate da Intel negli Stati
Uniti e in altri paesi. Microsoft, Windows e Windows NT sono marchi registrati negli Stati Uniti di Microsoft
Corporation.
4AA1-3490ITE, autunno 2007

Dettagli Tecnici HP Procurve

Transcript

Documenti analoghi

Switch ProCurve 2124 - Allnet.Italia Store

Soluzioni ideali per le piccole aziende

http://techdata.it/apps/datasheets/default.asp?sku=HP DG285T

CEAM Cavi Speciali SpA

DG834G - Alias

Scheda Prodotto 728057

Dal 15 al 27 Maggio

Impaginato XE104

Michelangelo WAVE NAS

Specifiche estese

Guida rapida di installazione
