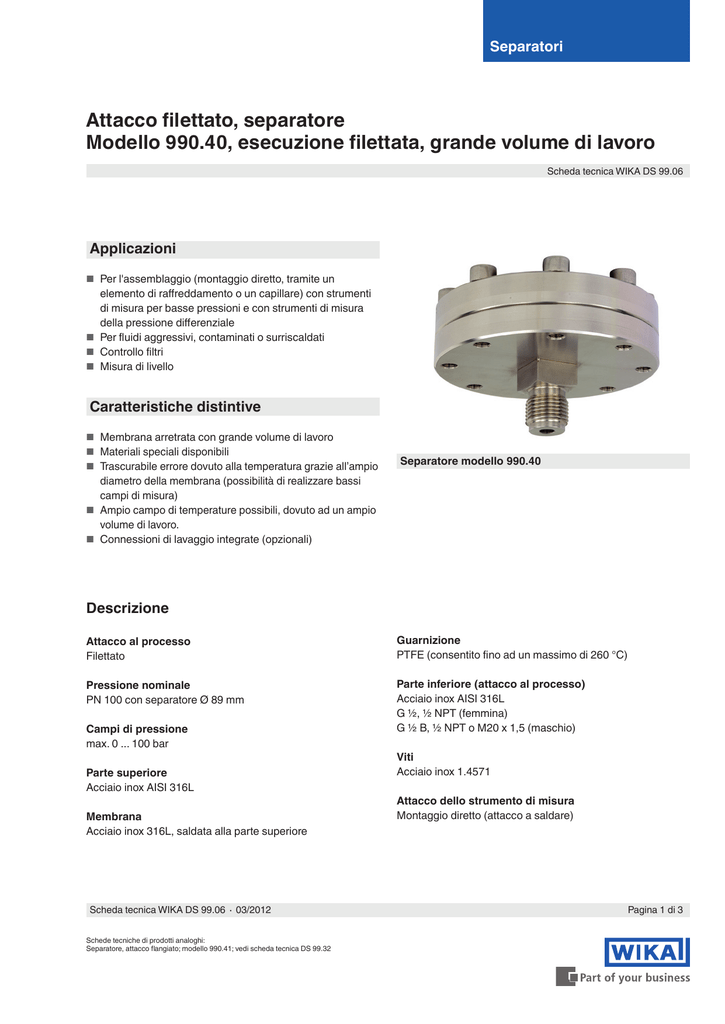

Scheda tecnica DS 99.06

Separatori
Attacco filettato, separatore
Modello 990.40, esecuzione filettata, grande volume di lavoro
Scheda tecnica WIKA DS 99.06
Applicazioni
■■ Per l'assemblaggio (montaggio diretto, tramite un
elemento di raffreddamento o un capillare) con strumenti
di misura per basse pressioni e con strumenti di misura
della pressione differenziale
■■ Per fluidi aggressivi, contaminati o surriscaldati
■■ Controllo filtri
■■ Misura di livello
Caratteristiche distintive
■■ Membrana arretrata con grande volume di lavoro
■■ Materiali speciali disponibili
■■ Trascurabile errore dovuto alla temperatura grazie all’ampio
diametro della membrana (possibilità di realizzare bassi
campi di misura)
■■ Ampio campo di temperature possibili, dovuto ad un ampio
volume di lavoro.
■■ Connessioni di lavaggio integrate (opzionali)
Separatore modello 990.40
Descrizione
Attacco al processo
Filettato
Guarnizione
PTFE (consentito fino ad un massimo di 260 °C)
Pressione nominale
PN 100 con separatore Ø 89 mm
Parte inferiore (attacco al processo)
Acciaio inox AISI 316L
G ½, ½ NPT (femmina)
G ½ B, ½ NPT o M20 x 1,5 (maschio)
Campi di pressione
max. 0 ... 100 bar
Parte superiore
Acciaio inox AISI 316L
Membrana
Acciaio inox 316L, saldata alla parte superiore
Scheda tecnica WIKA DS 99.06 ∙ 03/2012
Schede tecniche di prodotti analoghi:
Separatore, attacco flangiato; modello 990.41; vedi scheda tecnica DS 99.32
Viti
Acciaio inox 1.4571
Attacco dello strumento di misura
Montaggio diretto (attacco a saldare)
Pagina 1 di 3
Illustrazione del principio
Pressione nominale
PN 16 con separatori Ø 124 mm,
PN 40 con separatori Ø 72 mm
Separatore, attacco filettato modello 990.40 con
manometro
Parte superiore
■■ acciaio inox 1.4571, 1.4541, Duplex 2205 (1.4462)
Materiale parti bagnate
■■ Membrana
Limite della temperatura di processo di 400 °C
Acciaio inox 1.4435, 1.4541, 1.4571, 1.4539, Monel
400, Hastelloy C276, Inconel 600, Inconel 625,
Incoloy 825, placcato oro (ca. 25 µm)
Limite della temperatura di processo di 300 °C
Tantalio, Duplex 2205 (1.4462)
Limite della temperatura di processo di 260 °C
Hastelloy C22, nickel, foglio di PTFE (≤ 100 bar),
rivestimento in PFA
Limite della temperatura di processo di 150 °C
Tantalio, zirconio, rivestimento in ECTFE (Halar®)
Strumento per la
misura di pressione
(manometro o trasmettitore)
14036649.01
Opzioni
Montaggio diretto
Liquido di riempimento
Membrana
(saldata con la parte superiore del
separatore)
Separatore
Parte superiore
Parte inferiore
■■ Parte inferiore (attacco al processo)
- Dal pieno:
Acciaio inox 1.4435, 1.4541, 1.4571, 1.4539, Monel
400, Hastelloy C276, Inconel 600, Inonel 625, Incoloy
825, titanio
- Rivestimento:
PTFE (altri a richiesta)
Altri materiali e limiti della temperatura di processo a richiesta
Attacco al processo
■■ Connessioni di lavaggio integrate (non per l’esecuzione
con rivestimento di materiali speciali)
Guarnizione
■■ Grafite, fino ad un massimo di 400 °C
Attacco dello strumento di misura
■■ Assemblaggio tramite elemento di raffreddamento
■■ Assemblaggio tramite capillare (specificare la lunghezza
del capillare)
Pagina 2 di 3
Scheda tecnica WIKA DS 99.06 ∙ 03/2012
Dimensioni in mm
Versione standard 1)
14038596.01
PN 100
diametro effettivo della membrana Mb = 89 mm
1) Dimensioni per materiali speciali su richiesta
Opzione 1)
1037021.02
diametro effettivo della membrana Mb = 124 mm
1037013.02
PN 40
PN 16
diametro effettivo del diaframma Mb = 72 mm
1) Dimensioni per materiali speciali su richiesta
PN
in bar
Dimensioni in mm
D
Mb
B
SW
H (con attacco al processo)
16
160
27
55,5
40
100
110
150
124
72
89
26
30
40
27
27
G 1/2 femmina G 1/2 maschio 1/2 NPT femmina 1/2 NPT maschio M20 x 1,5 maschio
55
65
64
62
72
55,5
63
64
65
71
72
55
61
62
09/2012 I based on 03/2012 GB
Informazioni per l'ordine
Modello / Attacco al processo (standard, grandezza nominale, pressione nominale) / Materiale (parti bagnate) / Collegamento
strumento: montaggio diretto, tramite elemento di raffreddamento o capillare, lunghezza capillare / Fluido di riempimento
sistema / Montaggio con strumento di misura della pressione ... / Condizioni operative: applicazione, temperatura di processo
max e min, temperatura ambiente max e min / Opzioni
