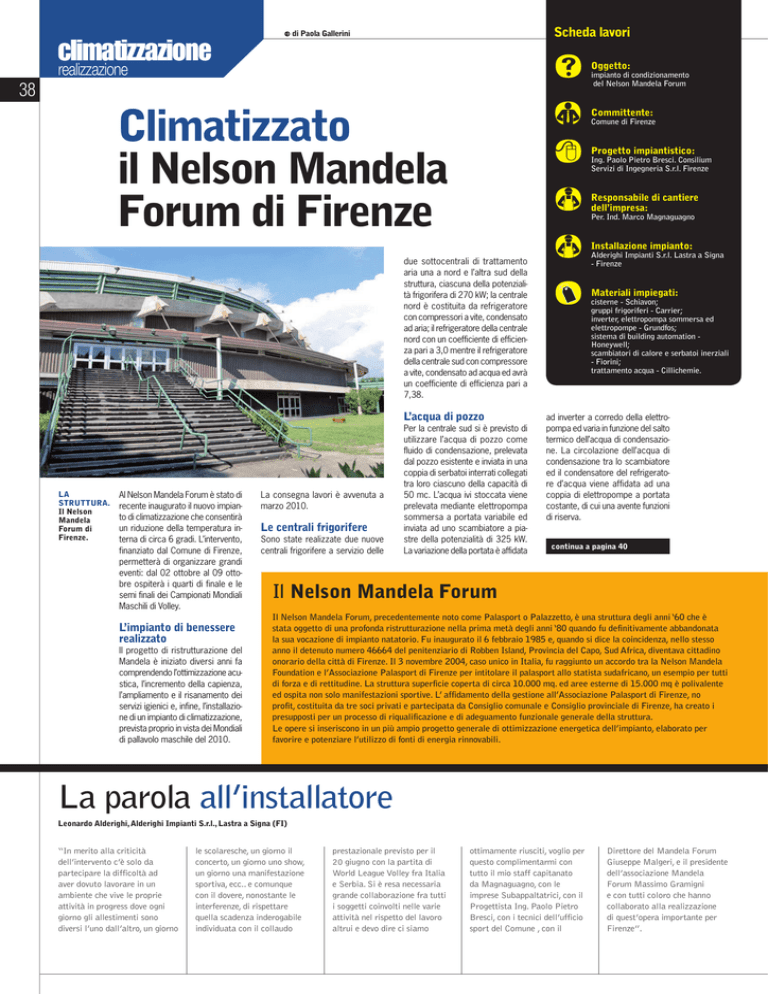

Climatizzato il Nelson Mandela Forum di Firenze

Scheda lavori
di Paola Gallerini
climatizzazione
Oggetto:
realizzazione
impianto di condizionamento
del Nelson Mandela Forum
38
Committente:
Climatizzato
il Nelson Mandela
Forum di Firenze
Comune di Firenze
Progetto impiantistico:
Ing. Paolo Pietro Bresci. Consilium
Servizi di Ingegneria S.r.l. Firenze
Responsabile di cantiere
dell’impresa:
Per. Ind. Marco Magnaguagno
Installazione impianto:
Alderighi Impianti S.r.l. Lastra a Signa
- Firenze
due sottocentrali di trattamento
aria una a nord e l’altra sud della
struttura, ciascuna della potenzialità frigorifera di 270 kW; la centrale
nord è costituita da refrigeratore
con compressori a vite, condensato
ad aria; il refrigeratore della centrale
nord con un coefficiente di efficienza pari a 3,0 mentre il refrigeratore
della centrale sud con compressore
a vite, condensato ad acqua ed avrà
un coefficiente di efficienza pari a
7,38.
L’acqua di pozzo
LA
STRUTTURA.
Il Nelson
Mandela
Forum di
Firenze.
Al Nelson Mandela Forum è stato di
recente inaugurato il nuovo impianto di climatizzazione che consentirà
un riduzione della temperatura interna di circa 6 gradi. L’intervento,
finanziato dal Comune di Firenze,
permetterà di organizzare grandi
eventi: dal 02 ottobre al 09 ottobre ospiterà i quarti di finale e le
semi finali dei Campionati Mondiali
Maschili di Volley.
L’impianto di benessere
realizzato
Il progetto di ristrutturazione del
Mandela è iniziato diversi anni fa
comprendendo l’ottimizzazione acustica, l’incremento della capienza,
l’ampliamento e il risanamento dei
servizi igienici e, infine, l’installazione di un impianto di climatizzazione,
prevista proprio in vista dei Mondiali
di pallavolo maschile del 2010.
La consegna lavori è avvenuta a
marzo 2010.
Le centrali frigorifere
Sono state realizzate due nuove
centrali frigorifere a servizio delle
Per la centrale sud si è previsto di
utilizzare l’acqua di pozzo come
fluido di condensazione, prelevata
dal pozzo esistente e inviata in una
coppia di serbatoi interrati collegati
tra loro ciascuno della capacità di
50 mc. L’acqua ivi stoccata viene
prelevata mediante elettropompa
sommersa a portata variabile ed
inviata ad uno scambiatore a piastre della potenzialità di 325 kW.
La variazione della portata è affidata
Materiali impiegati:
cisterne - Schiavon;
gruppi frigoriferi - Carrier;
inverter, elettropompa sommersa ed
elettropompe - Grundfos;
sistema di building automation Honeywell;
scambiatori di calore e serbatoi inerziali
- Fiorini;
trattamento acqua - Cillichemie.
ad inverter a corredo della elettropompa ed varia in funzione del salto
termico dell’acqua di condensazione. La circolazione dell’acqua di
condensazione tra lo scambiatore
ed il condensatore del refrigeratore d’acqua viene affidata ad una
coppia di elettropompe a portata
costante, di cui una avente funzioni
di riserva.
continua a pagina 40
Il Nelson Mandela Forum
Il Nelson Mandela Forum, precedentemente noto come Palasport o Palazzetto, è una struttura degli anni ‘60 che è
stata oggetto di una profonda ristrutturazione nella prima metà degli anni ‘80 quando fu definitivamente abbandonata
la sua vocazione di impianto natatorio. Fu inaugurato il 6 febbraio 1985 e, quando si dice la coincidenza, nello stesso
anno il detenuto numero 46664 del penitenziario di Robben Island, Provincia del Capo, Sud Africa, diventava cittadino
onorario della città di Firenze. Il 3 novembre 2004, caso unico in Italia, fu raggiunto un accordo tra la Nelson Mandela
Foundation e l’Associazione Palasport di Firenze per intitolare il palasport allo statista sudafricano, un esempio per tutti
di forza e di rettitudine. La struttura superficie coperta di circa 10.000 mq. ed aree esterne di 15.000 mq è polivalente
ed ospita non solo manifestazioni sportive. L’ affidamento della gestione all’Associazione Palasport di Firenze, no
profit, costituita da tre soci privati e partecipata da Consiglio comunale e Consiglio provinciale di Firenze, ha creato i
presupposti per un processo di riqualificazione e di adeguamento funzionale generale della struttura.
Le opere si inseriscono in un più ampio progetto generale di ottimizzazione energetica dell’impianto, elaborato per
favorire e potenziare l’utilizzo di fonti di energia rinnovabili.
La parola all’installatore
Leonardo Alderighi, Alderighi Impianti S.r.l., Lastra a Signa (FI)
“In merito alla criticità
dell’intervento c’è solo da
partecipare la difficoltà ad
aver dovuto lavorare in un
ambiente che vive le proprie
attività in progress dove ogni
giorno gli allestimenti sono
diversi l’uno dall’altro, un giorno
le scolaresche, un giorno il
concerto, un giorno uno show,
un giorno una manifestazione
sportiva, ecc.. e comunque
con il dovere, nonostante le
interferenze, di rispettare
quella scadenza inderogabile
individuata con il collaudo
prestazionale previsto per il
20 giugno con la partita di
World League Volley fra Italia
e Serbia. Si è resa necessaria
grande collaborazione fra tutti
i soggetti coinvolti nelle varie
attività nel rispetto del lavoro
altrui e devo dire ci siamo
ottimamente riusciti, voglio per
questo complimentarmi con
tutto il mio staff capitanato
da Magnaguagno, con le
imprese Subappaltatrici, con il
Progettista Ing. Paolo Pietro
Bresci, con i tecnici dell’ufficio
sport del Comune , con il
Direttore del Mandela Forum
Giuseppe Malgeri, e il presidente
dell’associazione Mandela
Forum Massimo Gramigni
e con tutti coloro che hanno
collaborato alla realizzazione
di quest’opera importante per
Firenze”.
climatizzazione
realizzazione
40
segue da pagina 38
L’acqua di pozzo in uscita dallo
scambiatore viene inviata in un’altra coppia di serbatoi di stoccaggio
ciascuno della capacità di 50 mc
collegati tra loro.
L’acqua stoccata in parte viene inviata al serbatoio esistente di stoccaggio acqua della capacità di 30
mc per gli usi dei servizi igienici e
il rimanente viene rinviato nei due
serbatoi di prima raccolta acqua di
pozzo o se in eccesso nella fognatura.
L’acqua refrigerata prodotta viene
inviata alle quattro unità di trattamento aria esistenti.
I servizi previsti
per le U.T.A.
Per ciascuna unità di trattamento
aria sono stati previsti i seguenti
interventi: pulizia; sostituzione filtri,
motori, cinghie, pulegge; smontaggio delle sezioni di umidificazione
ed inserimento al suo posto della
batteria di raffreddamento; revisione delle apparecchiature di regolazione; installazione di inverter sui
ventilatori di mandata.
La fornitura
di energia elettrica
Il nuovo sistema di climatizzazione, ha richiesto la necessità di un
adeguamento della potenzialità di
alimentazione dell’energia elettrica
Per il comfort e per la sicurezza
“Questo intervento – ha sottolineato Dario Nardella, vicesindaco e assessore allo sport
del Comune di Firenze – renderà più funzionale e confortevole il Mandela Forum
e soprattutto consentirà di adeguare l’impianto ai canoni delle federazioni sportive
internazionali per ospitare i grandi eventi”. I 6 gradi in meno oltre a un miglior
comfort, impediranno che si formi la condensa sul parquet, particolarmente pericolosa
per gli atleti. L’intervento garantisce il rispetto degli standard richiesti dagli organismi
internazionali anche in periodo estivo, e consentirà pertanto l’organizzazione e lo
svolgimento di eventi sportivi. Firenze è in lizza per ospitare i campionati mondiali di
ciclismo del 2013 e tutte le 12 prove in programma prevedono l’arrivo in viale Paoli e
il Mandela Forum sarà il grande media center della manifestazione”.
“Un ringraziamento particolare – ha concluso Nardella – va all’impresa Alderighi
Impianti, ai tecnici della direzione sport e servizi tecnici del Comune di Firenze e a
tutti coloro che a vari livelli hanno contribuito alla realizzazione di questo intervento”.
1
1. LE CISTERNE interrate
per lo stoccaggio dell’acqua
di condensazione.
2. LA CENTRALE NORD
comprende un refrigeratore
con compressori a vite, condensato
ad aria, con un COP pari a 3,0.
3. LA CENTRALE SUD comprende
un refrigeratore con compressore
a vite, condensato ad acqua,
con un COP pari a 7,38.
4. LE UTA. Il locale tecnico
nel quale sono state installate le
unità di trattamento aria.
5. LE CENTRALI, una a nord
e l’altra sud (nella foto) della
struttura hanno ciascuna la
potenzialità frigorifera di 270 kW.
IL COLLAUDO prestazionale è avvenuto il 20 giugno con la partita
di World League Volley fra Italia e Serbia.
I PROTAGONISTI. Parte del team che ha realizzato l’impianto, da sinistra a
destra: Mauro Alderighi, Marco Magnaguagno, Giuseppe Malgeri (Direttore
Mandela Forum) e figlio, Andrea Zucconi, David Barbagallo, Massimo
Gramigni (Presidente dell’associazione Mandela Forum) , Antonio Ippolito,
Marco Buffolino, Marco Parigi.
e la distribuzione ai nuovi componenti delle due centrali frigorifere
nord e sud.
L’intervento ha compreso sostanzialmente: il potenziamento della
disponibilità di prelievo dell’energia elettrica, adeguando alcuni
componenti della cabina elettrica
di trasformazione esistente e l’instalslazione di nuove linee principali
di collegamento dalla cabina elettrica fino ai nuovi quadri tecnologici
ed ai gruppi frigoriferi; di nuovi quadri ed impianti elettrici a servizio
dei nuovi componenti tecnologici
localizzati nelle centrali lato nord
e sud; dei collegamenti ausiliari di
regolazione/controllo tra le nuove
apparecchiature in campo ed i quadri di telecontrollo.
