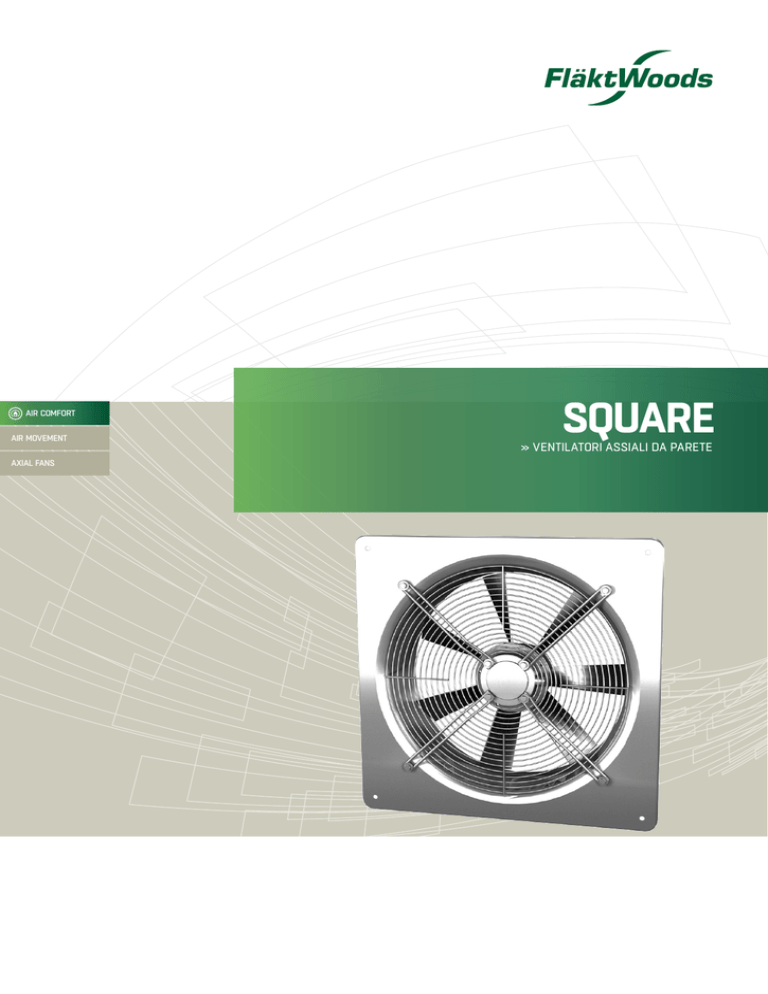

square - Fläkt Woods

AIR COMFORT
AIR MOVEMENT
AXIAL FANS
SQUARE
» VENTILATORI ASSIALI DA PARETE
1
1
Ventilatori
assiali da parete serie SQUARE
VENTILATORI ASSIALI DA PARETE SERIE SQUARE
CARATTERISTICHE
Diametro girante da 250 a 800 mm
Portate d’aria fino a 22.500 m3/h
Pressioni statiche fino a 220 Pa
Temperatura massima di esercizio da +40°C a +70°C secondo i modelli
Ventilatori assiali da parete ad alta efficienza
completi di piastra di montaggio con collare di
raccordo per l’eventuale condotto sulla mandata e
rete di protezione lato motore.
Adatti per un’ampia gamma di applicazioni.
Costruzione
Cassa in lamiera d’acciaio zincato verniciato a
polvere.
Motore
Motore a rotore esterno, regolabile mediante regolatori
ad autotrasformatore, con termocontatti inseriti negli
avvolgimenti, classe F, IP54. Forma di funzionamento A
(flusso aria da motore a girante).
Girante
Girante con pale a profilo aerodinamico in lamiera
d’acciaio zincato e verniciato (modd. 250-300), in
plastica (modd. 315-630/6) e in alluminio (modd.
630/4-800), montata direttamente sul rotore del
motore.
Alimentazione elettrica
Monofase 230 V 50 Hz e trifase 400 V 50 Hz.
TABELLA DI SELEZIONE RAPIDA
Modello
250/4
Portata (m3/h) in funzione della pressione statica (Pa)
0
10
25
50
1030
950
860
600
75
100
125
300/4
1760
1700
1550
1250
355/4
3300
3200
2900
2400
400/4
4550
4400
4150
3500
3700
400/6
2800
2600
2050
450/4
6050
5920
5630
5100
4500
3800
450/6
4200
3900
3500
2500
500/4
8000
7750
7500
7000
6300
5500
560/4
12000
11600
11200
10800
9800
9000
7500
560/6
8600
8350
7700
6650
630/4
19000
18700
18350
18000
17300
16800
16000
630/6
11800
11500
10700
9300
710/6
16300
15800
15000
13700
12000
800/6
22500
22000
21500
19700
18000
Fläkt Woods
08.04.2016
150
200
14400
12500
16500
Le specifiche sono soggette a variazioni senza preavviso.
2
Ventilatori assiali da parete serie SQUARE
CURVE CARATTERISTICHE
250/4M
300/4M
355/4M
400/4M
400/6M
450/4M
Fläkt Woods
08.04.2016
Le specifiche sono soggette a variazioni senza preavviso.
3
Ventilatori assiali da parete serie SQUARE
CURVE CARATTERISTICHE
450/6M
500/4M
560/6M
630/6M
560/4T
630/4T
Fläkt Woods
08.04.2016
Le specifiche sono soggette a variazioni senza preavviso.
4
Ventilatori assiali da parete serie SQUARE
CURVE CARATTERISTICHE
800/6T
710/6T
DATI TECNICI
Monofase
Trifase
Modello
Giri/min
Potenza
motore
kW
Corrente
nominale
A
Regolatore
Modello
Giri/min
Potenza
motore
kW
Corrente
nominale
A
250/4M
1270
0,06
0,27
TEID 1,5
-
-
-
-
300/4M
1270
0,1
0,44
TEID 1,5
-
-
-
-
355/4M
1300
0,15
0,65
TEID 1,5
-
-
-
-
400/4M
1340
0,21
0,95
TEID 1,5
-
-
-
-
400/6M
885
0,1
0,46
TEID 1,5
-
-
-
-
Regolatore
450/4M
1360
0,33
1,5
TEID 3,5
-
-
-
-
450/6M
930
0,14
0,78
TEID 1,5
-
-
-
-
500/4M
1370
0,49
2,3
TEID 3,5
-
-
-
-
560/6M
935
0,38
1,8
TEID 3,5
560/4T
1200
0,81
1,7
TDID 2,5
630/6M
910
0,53
2,6
TEID 3,5
630/4T
1305
2,15
3,9
TDID 4
-
-
-
-
-
710/6T
835
0,87
1,8
TDID 2,5
-
-
-
-
-
800/6T
845
1,3
2,6
TDID 4
Modelli trifase 400/4T, 450/4T e 500/4T disponibili su richiesta.
Fläkt Woods
08.04.2016
Le specifiche sono soggette a variazioni senza preavviso.
fM [Hz]
tet bei V=0,5*Vmax
ted at V=0,5*Vmax
125
250
500
1K
2K
4K
8K
41
47
50
51
52
47
36
Ventilatori assiali da parete serie SQUARE
Gehäuse / casing
5
DIMENSIONI (mm) E PESI
mensions:
/ all dimensions in mm)
F
G
Taglia
A
H
B
A
C2
C1
E
D
B
ØC1
ØC2
D
E
F
G
H
250
370
320
265
254
7
6
90
16
49
300
430
380
330
304
9
11
100
20
71
355
485
435
385
356
9
12
112
20
74
400
540
490
420
402
9
12
112
25
88
450
575
535
495
452
11
14
120
25
86
500
655
615
550
502
11
16
135
30
104
560
725
675
605
558
11
16
155
30
104
630
805
750
690
632
11
20
190
35
130
710
850
810
780
711
14,5
20
190
35
150
800
970
910
885
797
14,5
20
190
35
190
* nur für Typ ER/DR / only for type ER/DR
151
Fläkt Woods
08.04.2016
Le specifiche sono soggette a variazioni senza preavviso.
6
Fläkt Woods
Ventilatori assiali da parete serie SQUARE
08.04.2016
Le specifiche sono soggette a variazioni senza preavviso.
Copyright 2015 Fläkt Woods
©
FWG-Ventilatori assiali da parete SQUARE-Catalogo tecnico-IT-2016.04.08
