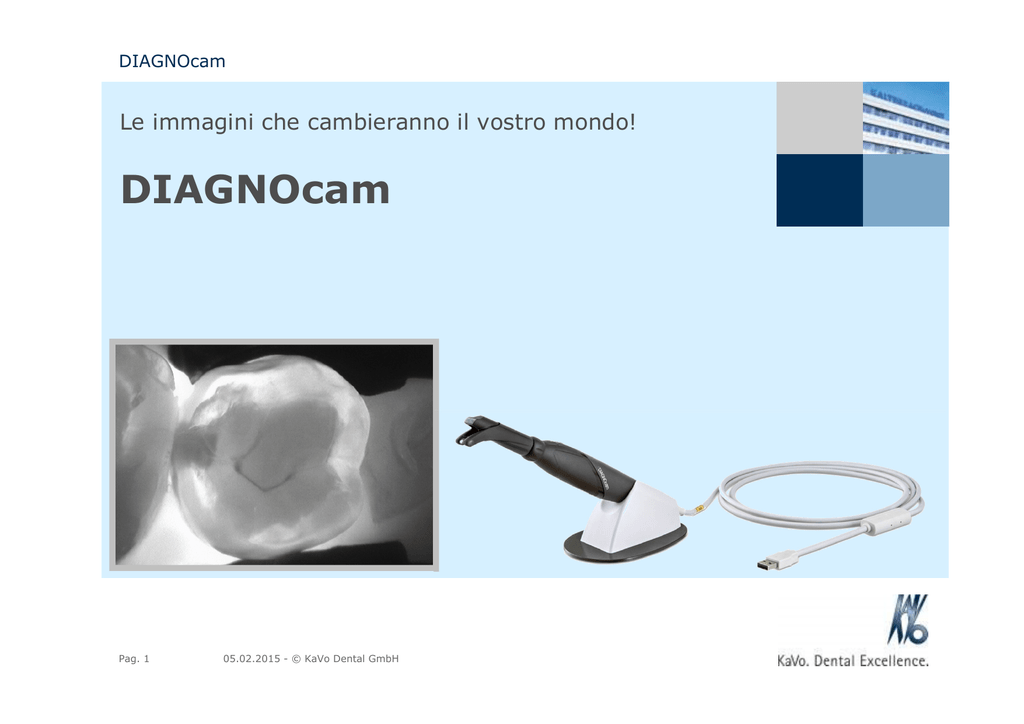

DIAGNOcam
Le immagini che cambieranno il vostro mondo!
DIAGNOcam
Pag. 1
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
“La perdita di sostanza dentale (carie) è la malattia cronica più comune del pianeta,
eppure può essere prevenuta!!"
The Oral Health Atlas
(FDI World Dental Federation publication)
Pag. 2
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
Metodi di diagnosi della carie
Ispezione/individuazione
visiva
Sonda di misurazione
Punta
Sonda a luce fredda DIAlux
Tecniche diverse
dall'imaging
DIAGNOdent, ID carie
ECM
Monitoraggio carie
elettronico
3
05.02.2015
- © KaVo Dental GmbH
Tecniche di imaging
Raggi X
DIFOTI/DIAGNOcam
Transilluminazione con fibre ottiche
e immagini digitali
Fluorescenza
•QLF
•Vistaproof
•Soprolife
•CS 1600
DIAGNOcam
La diagnosi della carie „made by KaVo“
1983: DIA Lux
(FOTI)
1998: DIAGNOdent 2095
2005: DIAGNOdent pen
2008: DIAGNOdent display
DIA Lux:
venduti ca. 20.000 pcs. nel mondo
DIAGNOdent:
venduti ca. 60.000 pcs. nel mondo
KaVo definisce grazie al DIAGNOdent un nuovo standard nella diagnosi della carie
Pag. 4
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
DIAGNOcam: a prima vista
• Qualità della diagnosi notevolmente migliorata: una qualità mai vista prima
• diagnosi sopra gengivale - occlusale, interprossimale e carie secondaria - senza raggi X
• diagnosi di cracks (crepe/fratture)
• diagnosi precoce della carie, difficilmente rilevabile con altri sistemi
• nessun overlap come nei raggi X;strumento di validazione per una diagnosi sicura
• Eccellente strumento di monitoraggio e comunicazione con il paziente
• le immagini possono essere visualizzate direttamente sul monitor
• le immagini attuali possono essere confrontate con quelle acquisite in precedenza
• l’intervallo di tempo tra una lastra e l’altra può essere incrementato
• è possibile attribuire le immagini ad un singolo dente
•Semplicemente integrabile nel flusso lavorativo quotidiano
• DIAGNOcam può essere usato in ogni momento
• non è necessaria la pulizia del dente come con DIAGNOdent/DIAGNOdent Pen
• le immagini possono essere viste direttamente sullo schermo
Pag. 5
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Adattabilità
Diagnosi carie occlusale sopragengivale, carie interprossimale, secondaria, crack, con
una qualità mai vista prima
Pag. 6
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Sicurezza al 100% per operatore e paziente: nessun utilizzo di raggi X
Pag. 7
05.02.2015 - © KaVo Dental GmbH
Adattabilità
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Adattabilità
Le foto ed i video possono essere salvati e riutilizzati durante i re-call, l’utilizzo di nuove lastre di
controllo diminuisce notevolmente.
Pag. 8
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Adattabilità
DIAGNOcam può essere utilizzato in ogni momento – non è necessaria la pulizia del dente
Nessun overlap come nei raggi X: strumento di validazione per una diagnosi sicura.
Pag. 9
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Adattabilità
Incrementa la qualità della diagnosi/precisione e sicurezza
• Elevata sicurezza diagnostica
• I risultati possono essere visualizzati e memorizzati
• Consente un efficace piano di terapia( prevenzione, minima invasività)
Pag. 10
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Adattabilità
Visibile solo con DIAGNOcam
Camera intra orale
Pag. 11
05.02.2015 - © KaVo Dental GmbH
Camera a fluorescenza
DIAGNOcam
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Adattabilità
Migliora la comunicazione con il paziente e la sua fidelizzazione
• Rende possibile la verifica dell’avanzamento delp iano di cura tramite il confronto
con le immagini precedenti
• I dati sono sempre disponibili
• L’intervallo di utilizzo dei raggi X si allunga
Pag. 12
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Adattabilità
Facile da integrare nel flusso di lavoro quotidiano
• Nessun tempo di attesa nel trasferimento delle immagini
• La diagnosi avviene direttamente a riunito
• Può essere sempre utilizzata anche senza una precedente pulizia dei denti
Pag. 13
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Carie occlusale
Pag. 14
05.02.2015 - © KaVo Dental GmbH
Gestione
Funzionamento
Adattabilità
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Carie interprossimale
Pag. 15
05.02.2015 - © KaVo Dental GmbH
Gestione
Funzionamento
Adattabilità
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Carie secondaria
Pag. 16
05.02.2015 - © KaVo Dental GmbH
Gestione
Funzionamento
Adattabilità
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Cracks
Pag. 17
05.02.2015 - © KaVo Dental GmbH
Gestione
Funzionamento
Adattabilità
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Adattabilità
Quando posso usare DIAGNOcam?
• DIAGNOcam può essere utilizzato durante una seduta di profilassi professionale
• DIAGNOcam può essere utilizzato durante una visita a fini diagnostici:
non è necessaria una pulizia dei denti
• per il richiamo dei pazienti, in presenza quindi di precedenti indagini radiologiche senza
dover sottoporre il paziente a nuove lastre
• per un miglior dialogo con il paziente anche in caso di prima visita
• se non si ottiene, tramite una lastra, la sicurezza nella diagnosi (denti sovrapposti ad
esempio).
Pag. 18
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Adattabilità
limiti del sistema:
▪ Non è possibile una diagnosi certa in presenza di corone o di otturazioni particolarmente
estese
▪ Non è possibile rilevare la carie sotto gengivale.
• Utilizzare esclusivamente DIAGNOcam per la diagnosi non è consigliabile (è comunque di
grande aiuto)
(DIAGNOcam è però in grado di diagnosticare precocemente le carie)
STOP
Pag. 19
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Adattabilità
Software
• facile installazione del Software
• Le opzioni sono:
•Utilizzatore singolo
•Multi utente
•VDDS interface
Pag. 20
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Adattabilità
File relativo al paziente
•Semplice creazione di file paziente
• Tutte le foto memorizzate sono
facilmente fruibili
•Le immagini possono essere facilmente
salvate su supporti esterni e stampate
Pag. 21
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Adattabilità
Modalità Live
• le immagini sono facilmente
registrate tramite la ghiera sul
manipolo
• possono essere attribuite ad ogni
singolo dente
• è possibile scegliere tra foto o video
Pag. 22
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Adattabilità
Modalità review
• Le immagini possono essere
confrontate
• Possono essere consultate
• Facile accesso a tutte le immagini
presenti nel database
Pag. 23
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Adattabilità
Cos‘è DIAGNOcam?
DIAGNOcam è la prima telecamera che sfrutta la struttura del dente per formulare una
diagnosi della carie
Il dente risulta trans-illuminato con una lunghezza d’onda di 780 nm e viene utilizzato come
una sorgente luminosa
DIAGNOcam si basa sulla tecnologia DIFOTI
(Digital Imaging Fiber-Optic Trans-Illumination)
Pag. 24
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Adattabilità
Cos‘è DIAGNOcam?
• Una telecamera digitale acquisisce l’immagine e la trasferisce immediatamente allo schermo.
• E’ necessario installare un software dedicato
•Le lesioni cariose sono mostrate come macchie scure.
•Carie interprossimali o occlusali sono facilmente rilevabili.
Anche la presenza di crack o carie secondarie sono immediatamente evidenziate.
•Le immagini possono essere acquisite ed archiviate per un futuro semplice riutilizzo.
Pag. 25
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Adattabilità
Cos‘è DIAGNOcam?
Telecamera
Fibra ottica flessibile
Luce Laser
Dente/gengiva/osso
Pag. 26
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Adattabilità
Hardware
Requisiti minimi del sistema:
▪ PC con processore di almeno 1 GHz
• 32 bit
• Connessione USB
▪ 256 MB RAM per singolo utilizzatore o workstation
▪ 512 MB RAM per SQL data base server
▪ 50 MB di spazio libero su HD di sistema
▪ a seconda del volume dei dati da 5 a 50GB di spazio libero su disco
▪ Min risoluzione dello schermo 1024x768, min. profondità colore 24 bits
▪ Sistema operativo: almeno Microsoft Windows XP, da Service Pack 3
Pag. 27
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Adattabilità
Dati tecnici
Lunghezza
Diametro
30 mm
Tipo sensore
Formato
CMOS
¼“
Dati
8 Bit
Risoluzione
Sorgente
640 (H) x 480 (H)
laser a diodo
Lunghezza d‘onda
Potenza
Pag. 28
circa 245 mm
780 nm
15 mW
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Dotazione della confezione
1x manipolo DIAGNOcam
1x CD di installazione per singola postazione
1x Puntale grande
1x Puntale piccolo
1x alloggiamento per manipolo
1x prolunga di 3 metri per cavo USB
1x manuale d’uso
Per multiutenze occorre ordinare a parte l’apposito CD
Pag. 29
05.02.2015 - © KaVo Dental GmbH
Adattabilità
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Adattabilità
PC/PC portatile/tablet con connessione USB
DIAGNOcam è collegato al PC/tablet.
DC
•DIAGNOcam non potrà essere collegato ad una rete
•Potrà essere spostato da una poltrona ad un’altra.
•DIAGNOcam potrà essere appoggiato su un carrello.
Pag. 30
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Adattabilità
PC (desktop + monitor dedicato)
DC
• DIAGNOcam collocato su un mobile e collegato al PC
tramite connessione USB
•Una prolunga di 3 mt è disponibile nella confezione.
• Può essere installato per utenze singole o multiple
• Le immagini acquisite con
visualizzate sul monitor del PC
Pag. 31
05.02.2015 - © KaVo Dental GmbH
DIAGNOcam
sono
DIAGNOcam
Posizionamento
Benefit
Applicazioni
Gestione
Funzionamento
Adattabilità
PC (desktop + monitor a riunito)
•DIAGNOcam collocato su un mobile e collegato al
PC (desktop) tramite connessione USB
•Una prolunga di 3 mt è disponibile nella confezione.
DC
• Può essere installato per utenze singole o multiple
• Le immagini acquisite con DIAGNOcam sono
visualizzate sul monitor del riunito
Pag. 32
05.02.2015 - © KaVo Dental GmbH
