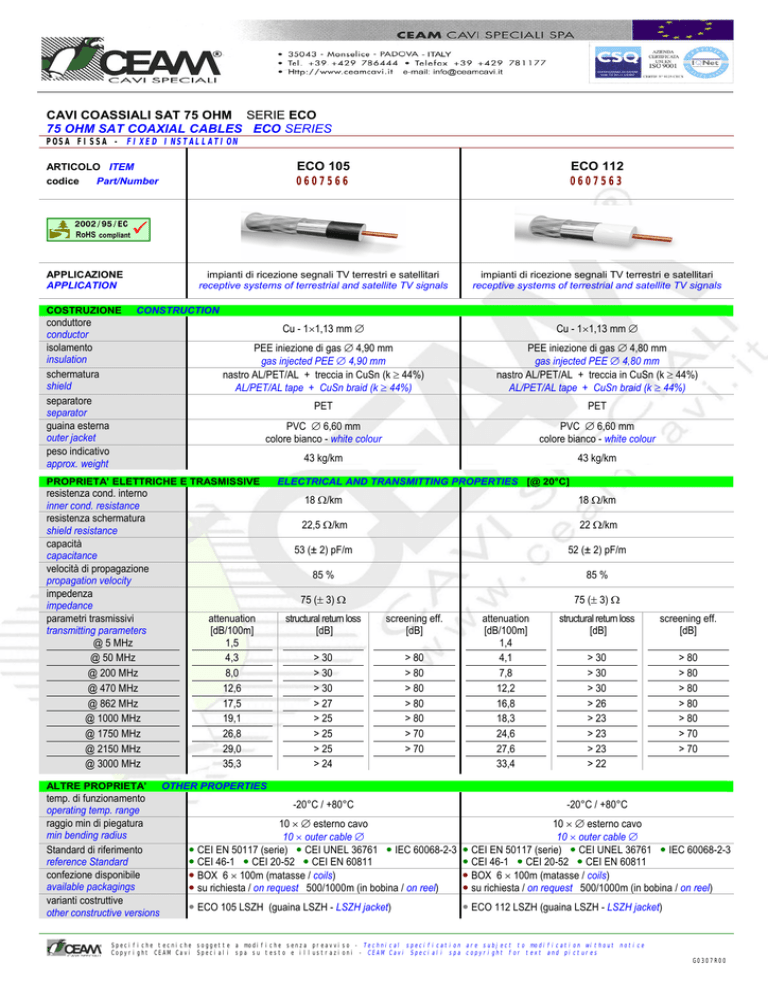

CAVI COASSIALI SAT 75 OHM SERIE ECO
75 OHM SAT COAXIAL CABLES ECO SERIES
POSA FISSA - FIXED INSTALLATION
ECO 105
0607566
ECO 112
0607563
impianti di ricezione segnali TV terrestri e satellitari
receptive systems of terrestrial and satellite TV signals
impianti di ricezione segnali TV terrestri e satellitari
receptive systems of terrestrial and satellite TV signals
ARTICOLO ITEM
codice
Part/Number
APPLICAZIONE
APPLICATION
COSTRUZIONE
CONSTRUCTION
conduttore
conductor
isolamento
insulation
schermatura
shield
separatore
separator
guaina esterna
outer jacket
peso indicativo
approx. weight
Cu - 1×1,13 mm ∅
Cu - 1×1,13 mm ∅
PEE iniezione di gas ∅ 4,90 mm
gas injected PEE ∅ 4,90 mm
nastro AL/PET/AL + treccia in CuSn (k ≥ 44%)
AL/PET/AL tape + CuSn braid (k ≥ 44%)
PEE iniezione di gas ∅ 4,80 mm
gas injected PEE ∅ 4,80 mm
nastro AL/PET/AL + treccia in CuSn (k ≥ 44%)
AL/PET/AL tape + CuSn braid (k ≥ 44%)
PET
PET
PVC ∅ 6,60 mm
colore bianco - white colour
PVC ∅ 6,60 mm
colore bianco - white colour
43 kg/km
43 kg/km
PROPRIETA’ ELETTRICHE E TRASMISSIVE
resistenza cond. interno
inner cond. resistance
resistenza schermatura
shield resistance
capacità
capacitance
velocità di propagazione
propagation velocity
impedenza
impedance
parametri trasmissivi
transmitting parameters
@ 5 MHz
@ 50 MHz
@ 200 MHz
@ 470 MHz
@ 862 MHz
@ 1000 MHz
@ 1750 MHz
@ 2150 MHz
@ 3000 MHz
ALTRE PROPRIETA’
temp. di funzionamento
operating temp. range
raggio min di piegatura
min bending radius
Standard di riferimento
reference Standard
confezione disponibile
available packagings
varianti costruttive
other constructive versions
attenuation
[dB/100m]
1,5
4,3
8,0
12,6
17,5
19,1
26,8
29,0
35,3
ELECTRICAL AND TRANSMITTING PROPERTIES [@ 20°C]
18 Ω/km
18 Ω/km
22,5 Ω/km
22 Ω/km
53 (± 2) pF/m
52 (± 2) pF/m
85 %
85 %
75 (± 3) Ω
75 (± 3) Ω
structural return loss
[dB]
screening eff.
[dB]
> 30
> 30
> 30
> 27
> 25
> 25
> 25
> 24
> 80
> 80
> 80
> 80
> 80
> 70
> 70
attenuation
[dB/100m]
1,4
4,1
7,8
12,2
16,8
18,3
24,6
27,6
33,4
structural return loss
[dB]
screening eff.
[dB]
> 30
> 30
> 30
> 26
> 23
> 23
> 23
> 22
> 80
> 80
> 80
> 80
> 80
> 70
> 70
OTHER PROPERTIES
-20°C / +80°C
-20°C / +80°C
10 × ∅ esterno cavo
10 × outer cable ∅
— CEI EN 50117 (serie) — CEI UNEL 36761 — IEC 60068-2-3
— CEI 46-1 — CEI 20-52 — CEI EN 60811
— BOX 6 × 100m (matasse / coils)
— su richiesta / on request 500/1000m (in bobina / on reel)
10 × ∅ esterno cavo
10 × outer cable ∅
— CEI EN 50117 (serie) — CEI UNEL 36761 — IEC 60068-2-3
— CEI 46-1 — CEI 20-52 — CEI EN 60811
— BOX 6 × 100m (matasse / coils)
— su richiesta / on request 500/1000m (in bobina / on reel)
— ECO 105 LSZH (guaina LSZH - LSZH jacket)
— ECO 112 LSZH (guaina LSZH - LSZH jacket)
Specifiche tecniche soggette a modifiche senza preavviso - Technical specification are subject to modification without notice
Copyright CEAM Cavi Speciali spa su testo e illustrazioni - CEAM Cavi Speciali spa copyright for text and pictures
