Vantaggi dell'utilizzo dell'unità di trasmissione finale
a due rapporti :
- Estende il range di variazione della velocità macchina.
- Ridotte dimensioni e costi della trasmissione idrostatica
- Aumenta il rendimento operativo della trasmissione
idrostatica
Max. coppia uscita
Nm
40000
Max. velocità entrata
rpm
3000
Max. velocità uscita
rpm
120
Rapporto per bassa velocità – LO
1:
71
87
85
104
Rapporto per alta velocità – HI
1:
20.5
20.5
24.5
24.5
Coppia frenante dinamica e di emergenza (sull'albero di uscita)
Nm
Coppia frenante freno di stazionamento
Nm
550
Pressione di sgancio freno e frizione
bar
min. 20 ÷ Max 40
Peso
Kg
200
Quantità di olio
3
INTERFACCIA PER MOTORE IDRAULICO
Brueninghaus Hydromatik
Sauer Danfoss
145
51C 060 ÷ 080 serie
210
388
94
91
203
30
ETICHETTA “1”
30
LO 1st speed
LO 2nd speed
A
1
HI 4th speed
2
TI
B
TO
18
ETICHETTA “TI”
Ø 350 h8
Ø 300 h8
Ø 340
Ø 340
P
T
Traction
Lo-Hi : by ratio change
1st - 2nd and 3rd - 4th : by hydraulic motor change displacement.
55 ÷ 75 / 02 serie
M
SCHEMA IDRAULICO
Speed
M
190
INGOMBRI
caratteristiche costruttive :
- stadio epicicloidale per i due rapporti Lo-Hi speed
- unità frizione-freno multidisco a comando idraulico
negativo per selezione rapporto e funzione frenante.
- Frizione-freno e stadio epicicloidale in ingresso sono
separati dalla riduzione finale, lubrificati con circolazione
di olio idraulico.
- Riduzione finale a due stadi epicicloidali a lubrificazione
separata.
- Cuscinetti principali ad alta capacità di carico.
HI 3rd speed
TIPO MOTORE
A6VE 55 ÷ 80 / 6.3 serie
Linde HMV
15
Tipico diagramma forza di trazione/velocità
con trasmissione finale a due rappoorti.
30000
Ø 435
Caratteristiche tecniche.
- Due rapporti : Lo-Hi speed, selezionabili draulicamente
- Funzione di frenatura dinamica di servizio e d'emergenza
- Funzione di frenatura statica di parcheggio
- Elevato rapporto : coppia trasmessa/dimensioni terne
- Elevata capacità portante carichi esterni
- Gamma di diversi rapporti disponibili
- Adatto per diversi tipi di motori idraulici
- Forme e dimensioni molto compatte.

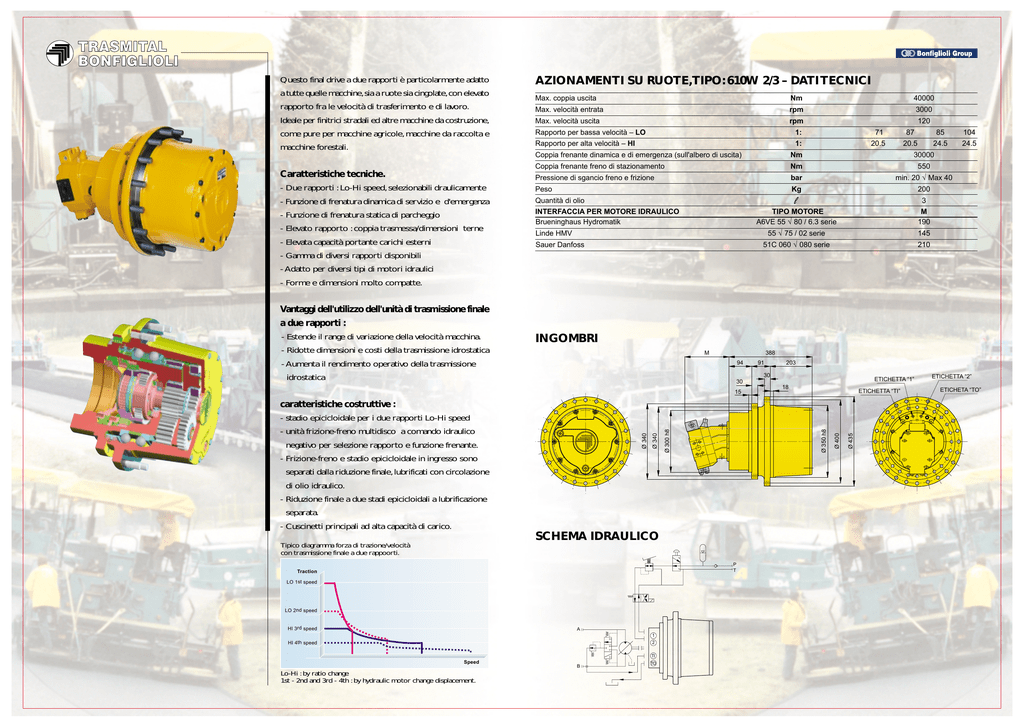

AZIONAMENTI SU RUOTE,TIPO: 610W 2/3 – DATI TECNICI
Ø 400
Questo final drive a due rapporti è particolarmente adatto
a tutte quelle macchine, sia a ruote sia cingolate, con elevato
rapporto fra le velocità di trasferimento e di lavoro.
Ideale per finitrici stradali ed altre macchine da costruzione,
come pure per macchine agricole, macchine da raccolta e
macchine forestali.
ETICHETTA “2”
