La più ampia gamma di attrezzature per

La più ampia gamma di attrezzature per saldature orbitali nel mondo

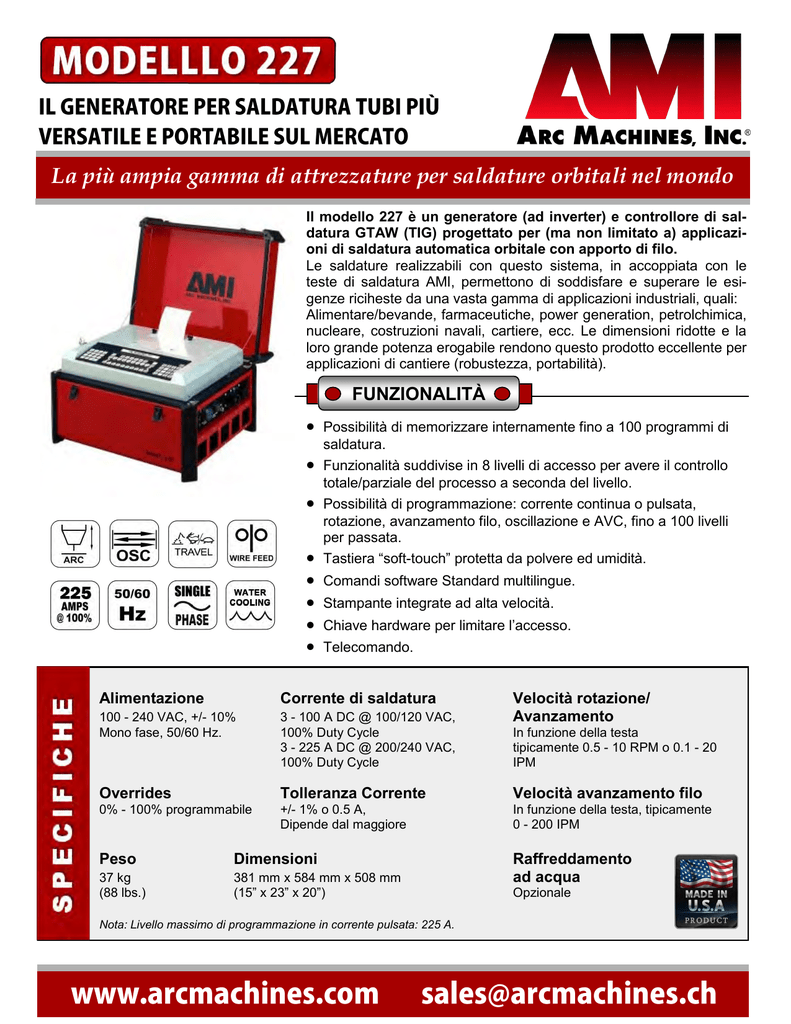

Il modello 227 è un generatore (ad inverter) e controllore di saldatura GTAW (TIG) progettato per (ma non limitato a) applicazioni di saldatura automatica orbitale con apporto di filo.
Le saldature realizzabili con questo sistema, in accoppiata con le
teste di saldatura AMI, permettono di soddisfare e superare le esigenze riciheste da una vasta gamma di applicazioni industriali, quali:
Alimentare/bevande, farmaceutiche, power generation, petrolchimica,
nucleare, costruzioni navali, cartiere, ecc. Le dimensioni ridotte e la
loro grande potenza erogabile rendono questo prodotto eccellente per
applicazioni di cantiere (robustezza, portabilità).
FUNZIONALITÀ








Possibilità di memorizzare internamente fino a 100 programmi di
saldatura.
Funzionalità suddivise in 8 livelli di accesso per avere il controllo
totale/parziale del processo a seconda del livello.
Possibilità di programmazione: corrente continua o pulsata,
rotazione, avanzamento filo, oscillazione e AVC, fino a 100 livelli
per passata.
Tastiera “soft-touch” protetta da polvere ed umidità.
Comandi software Standard multilingue.
Stampante integrate ad alta velocità.
Chiave hardware per limitare l’accesso.
Telecomando.
Alimentazione
Corrente di saldatura
100 - 240 VAC, +/- 10%
Mono fase, 50/60 Hz.
3 - 100 A DC @ 100/120 VAC,
100% Duty Cycle
3 - 225 A DC @ 200/240 VAC,
100% Duty Cycle
Overrides
Tolleranza Corrente
Velocità avanzamento filo
0% - 100% programmabile
+/- 1% o 0.5 A,
Dipende dal maggiore
In funzione della testa, tipicamente
0 - 200 IPM
Peso
Dimensioni
37 kg
(88 lbs.)
381 mm x 584 mm x 508 mm
(15” x 23” x 20”)
Nota: Livello massimo di programmazione in corrente pulsata: 225 A.
Velocità rotazione/
Avanzamento
In funzione della testa
tipicamente 0.5 - 10 RPM o 0.1 - 20
IPM
Raffreddamento
ad acqua
Opzionale
Con il modello di generatore 227, si possono eseguire premendo un semplice pulsante saldature di alta
consistenza e qualità, facilmente riproducibili.
La libreria permette di salvare fino a 100 differenti programmi di saldatura, memorizzabili secondo identificativi
scelti a piacere dall’utente. Può essere utilizzato un modulo di memoria esterno per salvare programmi
addizionali o per trasferirli da una macchina ad un’altra. E’ possible pre-impostare la macchina per consentire
variazioni dei parametri di saldatura entro limiti prefissati (tali limiti possono essere configurati dall’utente con
l’accesso più elevato, ovvero il supervisore).
I parametri di saldatura possono essere modificati sia nel generatore
227 sia nel telecomando, anche durante il ciclo di saldatura.
Il telecomando può essere anche utilizzato per accedere da remoto ad
altri programmi di saldatura (cioè diversi da quelli in quel momento in
uso durante il ciclo). Tali programmi possono prevedere una passata
singola o multi-pass, una rotazione dell’elettrodo continua o
incrementale (passo-passo). Attraverso gli 8 livelli di autenticazione è
possibile avere una gestione dell’arco elettrico più o meno ampia. Ogni
programma di saldatura può contenere fino a 100 settori con parametri
di saldatura differenti.
Il modello 227 è molto facile da utilizzare, è stato progettato pensando
all’operatore: ogni parametro si imposta attraverso valori e non codici.
ACCESSORI
1.
2.
3.
4.
5.
6.
7.
Protezione visiva per l’arco con display.
Unità di memoria esterna.
Prolunghe cavi.
Valigia riutilizzabile.
Unità di raffreddamento ad acqua.
Prolunghe telecomando (non mostrata).
Programmazione Offline (non mostrata).
2.
1.
4.
5.
Unità di
raffreddamento
COMPATIBILITÀ CON LE TESTE AMI



3.
Teste senza filo d’apporto: Modello 96, Serie 8, Serie 9.
Teste con filo d’apporto: Modello 81, Modello 15, e Modello 6.
Teste aperte con o senza filo d’apporto: Modello 79, e Modello 95.
