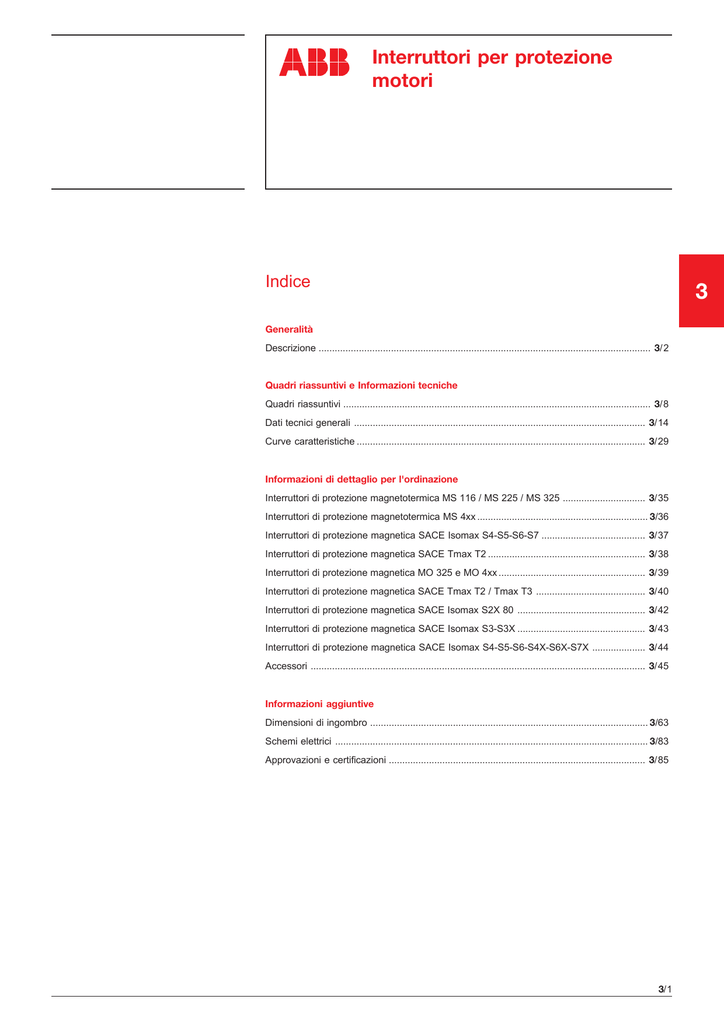

Interruttori per protezione motori Indice 3 Generalità Descrizione ............................................................................................................................ 3/2 Quadri riassuntivi e Informazioni tecniche Quadri riassuntivi ................................................................................................................... 3/8 Dati tecnici generali ............................................................................................................. 3/14 Curve caratteristiche ............................................................................................................ 3/29 Informazioni di dettaglio per l'ordinazione Interruttori di protezione magnetotermica MS 116 / MS 225 / MS 325 ............................... 3/35 Interruttori di protezione magnetotermica MS 4xx ................................................................ 3/36 Interruttori di protezione magnetica SACE Isomax S4-S5-S6-S7 ....................................... 3/37 Interruttori di protezione magnetica SACE Tmax T2 ........................................................... 3/38 Interruttori di protezione magnetica MO 325 e MO 4xx ....................................................... 3/39 Interruttori di protezione magnetica SACE Tmax T2 / Tmax T3 ......................................... 3/40 Interruttori di protezione magnetica SACE Isomax S2X 80 ................................................ 3/42 Interruttori di protezione magnetica SACE Isomax S3-S3X ................................................ 3/43 Interruttori di protezione magnetica SACE Isomax S4-S5-S6-S4X-S6X-S7X .................... 3/44 Accessori ............................................................................................................................. 3/45 Informazioni aggiuntive Dimensioni di ingombro ........................................................................................................ 3/63 Schemi elettrici ..................................................................................................................... 3/83 Approvazioni e certificazioni ................................................................................................ 3/85 3/1 Descrizione Interruttori per protezione motori MS 116 Applicazione Gli interruttori per protezione motori MS 116 sono utilizzati per proteggere i motori trifase fino a 12,5 kW a 400V da cortocircuiti e sovraccarichi. Descrizione La serie MS 116 garantisce la protezione magneto-termica tramite regolazione della corrente In da 0,1 a 16A, la caratteristica di intervento è in classe 10. Il potere di interruzione a 400 V è pari a 50 kA di Icu e 50 kA di Ics fino alla taglia 10 A. Tutti i tipi sono montabili su barra DIN 35x15 ed ampliamente accessoriabili. Morsetti IP20 Lato su cui agganciare i contatti ausiliari e di segnalazione Aggancio per fissaggio su barra DIN 35x15 Lato su cui agganciare le bobine di sgancio 1SDC003319F0901 Apertura per funzione di test Regolazione corrente nominale In Lato su cui montare i contatti ausiliari frontali 3/2 Descrizione Interruttori per protezione motori MS 225 e Mx 325 Applicazione Gli interruttori per protezione motori MS 225 e M 325 sono utilizzati per proteggere i motori trifase fino a 12,5 kW a 400 V in ambienti industriali dove i cortocircuiti possono raggiungere anche valori elevati (fino a 100 kA). Descrizione La serie MS 225 garantisce la protezione magneto-termica tramite regolazione della corrente In da 0,1 a 25 A, la caratteristica di intervento è in classe 10. Il potere di interruzione a 400 V è pari a 50 kA fino alla taglia 6,3 A. La serie M 325 è composta dai due seguenti tipi di interruttore: • MS 325 Protezione magneto-termica con correnti regolabili da 0,1 a 25 A, caratteristica di intervento in classe 10. Potere di interruzione a 400 V pari a 100 kA di Icu e 100 kA di Ics (fino alla taglia 9A) • MO 325 Protezione magnetica con correnti nominali da 0,4 a 25 A. Potere di interruzione a 400 V pari a 100 kA di Icu e 100 kA di Ics (fino alla taglia 9A) Tutti i tipi sono montabili su barra DIN 35x15, sono ampiamente accessoriabili ed offrono la funzione di sezionamento per la caratteristica di isolamento. Morsetti IP20 Aggancio per fissaggio su barra DIN 35x15 Apertura per funzione di test Vano per alloggiamento bobina di minima tensione o a lancio di corrente 1SDC003320F0901 Lato su cui agganciare i contatti ausiliari e di segnalazione Contatti ausiliari frontali Regolazione corrente nominale In, presente sulla versione MS. 3/3 Descrizione Interruttori per protezione motori M 45x / M 49x Applicazione Gli interruttori di protezione motori M 45x / M 49x sono utilizzati per proteggere i motori trifase da 5,5 a 50 kW in ambienti industriali dove i cortocircuiti possono raggiungere valori elevati (fino a 100 kA). Descrizione La serie M 45x è composta dai tre seguenti tipi di interruttore: • MS 450 Protezione magneto-termica con correnti regolabili da 11 a 50A, caratteristica di intervento in classe 10. Potere di interruzione a 400 V pari a 50 kA di Icu e 25 kA di Ics • MS 451 Protezione magneto-termica con correnti regolabili da 11 a 50A, caratteristica di intervento in classe 20. Potere di interruzione a 400 V pari a 50 kA di Icu e 25 kA di Ics • MO 450 Protezione magnetica con correnti nominali da 11 a 50A. Potere di interruzione a 400 V pari a 50 kA di Icu e 25 kA di Ics La serie M 49x è composta dai cinque seguenti tipi di interruttore: • MS 495 Protezione magneto-termica con correnti regolabili da 28 a 100 A, caratteristica di intervento in classe 10. Potere di interruzione a 400 V pari a 50 kA di Icu e 25 kA di Ics • MS 496 Protezione magneto-termica con correnti regolabili da 28 a 100 A, caratteristica di intervento in classe 20. Potere di interruzione a 400 V pari a 100 kA di Icu e 50 kA di Ics • MS 497 Protezione magneto-termica con correnti regolabili da 11 a 100 A, caratteristica di intervento in classe 10. Potere di interruzione a 400 V pari a 100 kA di Icu e 50 kA di Ics • MO 495 Protezione magnetica con correnti nominali da 16 a 100 A. Potere di interruzione a 400 V pari a 50 kA di Icu e 25 kA di Ics • MO 496 Protezione magnetica con correnti nominali da 16 a 100 A. Potere di interruzione a 400 V pari a 100 kA di Icu e 50 kA di Ics Tutti i tipi sono montabili su barra DIN 35x15, sono ampiamente accessoriabili. Morsetti di collegamento estraibili per agganciare direttamente i capocorda o le sbarre sui terminali di ingresso Aggancio per barra DIN 35x15 Lato su cui agganciare i contatti ausiliari laterali Copertura vano per inserzione contatti ausiliari frontali Regolazione corrente nominale In, presente su versione MS. Sistema di lucchettaggio in posizione OFF. Tirare estremità della maniglia. 3/4 1SDC003321F0901 Lato su cui agganciare la bobina di sgancio Morsetti di collegamento estraibili per agganciare direttamente i capocorda o le sbarre sui terminali di uscita Descrizione Interruttori per protezione motori Tmax T2 e Tmax T3 Applicazione Gli interruttori di protezione motori Tmax T2 e Tmax T3 sono utilizzati per proteggere i motori trifase da 0,37 a 45 kW per Tmax T2 e fino a 90 kW per Tmax T3 a 415 V in ambienti industriali dove i cortocircuiti possono raggiungere valori elevati (fino a 85 kA a 415 V ca). Descrizione La serie Tmax è composta dai seguenti tipi di interruttore: • T2 160 MA Con sganciatore solo magnetico o con correnti da 1 a 100 A T2 160 PR221 DS-I Con sganciatore elettronico per protezione magnetica con correnti da 10 a 160 A. Versione T2N con potere di interruzione a 415 V ca pari a 36 kA di Icu e 36 kA di Ics Versione T2S con potere di interruzione a 415 V ca pari a 50 kA di Icu e 50 kA di Ics Versione T2H con potere di interruzione a 415 V ca pari a 70 kA di Icu e 70 kA di Ics Versione T2L con potere di interruzione a 415 V ca pari a 85 kA di Icu e 70 kA di Ics • T3 250 MA Con sganciatore solo magnetico o con correnti da 100 a 200 A Versione T3N con potere di interruzione a 415 V pari a 36 kA di Icu e 27 kA di Ics Versione T3S con potere di interruzione a 415 V pari a 50 kA di Icu e 27 kA di Ics Tutti i tipi sono ampiamente accessoriabili. Morsetti di collegamento Targa di identificazione 1SDC003322F0901 Leva di manovra Regolazione intervento magnetico 3/5 Descrizione Interruttori per protezione motori SACE Isomax S2X 80 e S3 Applicazione Gli interruttori di protezione motori SACE Isomax S2X 80 e S3 sono utilizzati per proteggere i motori trifase rispettivamente da 0,37 a 37 kW e da 37 a 132 kW a 415 V in ambienti industriali dove i cortocircuiti possono raggiungere valori elevati (fino a 70 kA per l'S2X 80 e fino a 85 kA per l'S3). Descrizione La serie S2X 80 garantisce la protezione solo magnetica tramite regolazione della corrente In da 1 a 80 A. Il potere di interruzione a 415 V ca è pari a 70 kA di Icu e 52 kA di Ics. La serie SACE Isomax S3 è composta dai seguenti tipi di interruttore: • S3N Protezione magnetica con correnti nominali da 3 a 200 A. Potere di interruzione a 415 V ca pari a 35 kA di Icu e 35 kA di Ics • S3H Protezione magnetica con correnti nominali da 50 a 200 A. Potere di interruzione a 415 V ca pari a 65 kA di Icu e 50 kA di Ics • S3L Protezione magnetica con correnti nominali da 50 a 200 A. Potere di interruzione a 415 V ca pari a 85 kA di Icu e 65 kA di Ics Tutti i tipi sono sono ampiamente accessoriabili. È disponibile anche il tipo S3X, interruttore per protezione motori limitatore di corrente, con potere di interruzione particolarmente elevato (200 kA a 415 V ca). Morsetti di collegamento Leva di manovra 1SDC003323F0901 Targa di identificazione Regolazione intervento magnetico 3/6 Descrizione Interruttori per protezione motori con sganciatori elettronici SACE Isomax S4, S5, S6 ed S7 Applicazione Gli interruttori di protezione motori SACE Isomax S4, S5, S6 ed S7 sono utilizzati per proteggere i motori trifase da 30 a 355 kW in ambienti industriali dove i cortocircuiti possono raggiungere valori elevati (fino a 100 kA). Descrizione La serie SACE Isomax S4, S5, S6 ed S7 è composta dai seguenti tipi di interruttore: • S4 PR211/P (I) S4 PR212/MP • S5 PR211/P (I) Con sganciatore elettronico per protezione magnetica, correnti da 320 a 400 A S5 PPR212/MP Con sganciatore elettronico per protezione magneto-termica, correnti da 128 a 320 A, caratteristica di intervento in classe 10A, 10, 20, 30. Versione S5N con potere di interruzione a 415 V ca pari a 35 kA di Icu e 35 kA di Ics Versione S5H con potere di interruzione a 415 V ca pari a 65 kA di Icu e 65 kA di Ics Versione S5L con potere di interruzione a 415 V ca pari a 100 kA di Icu e 75 kA di Ics • S6 PR211/P (I) S6 PR212/MP Con sganciatore elettronico per protezione magnetica, correnti da 630 a 800 A Con sganciatore elettronico per protezione magneto-termica, correnti da 252 a 630 A, caratteristica di intervento in classe 10A, 10, 20, 30. Versione S6N con potere di interruzione a 415 V ca pari a 35 kA di Icu e 35 kA di Ics Versione S6H con potere di interruzione a 415 V ca pari a 65 kA di Icu e 65 kA di Ics Versione S6L con potere di interruzione a 415 V ca pari a 100 kA di Icu e 75 kA di Ics • S7 PR211/P (I) S7 PR212/MP Con sganciatore elettronico per protezione magnetica, correnti da 1000 a 1600 A Con sganciatore elettronico per protezione magneto-termica, correnti da 400 a 1000 A, caratteristica di intervento in classe 10A, 10, 20, 30. Versione S7S con potere di interruzione a 415 V ca pari a 50 kA di Icu e 50 kA di Ics Versione S7H con potere di interruzione a 415 V ca pari a 65 kA di Icu e 49 kA di Ics Versione S7L con potere di interruzione a 415 V ca pari a 100 kA di Icu e 50 kA di Ics (no MP) Con sganciatore elettronico per protezione magnetica, correnti da 100 a 250 A Con sganciatore elettronico per protezione magneto-termica, correnti da 40 a 200 A, caratteristica di intervento in classe 10A, 10, 20, 30. Versione S4N con potere di interruzione a 415 V ca pari a 35 kA di Icu e 35 kA di Ics Versione S4H con potere di interruzione a 415 V ca pari a 65 kA di Icu e 65 kA di Ics Versione S4L con potere di interruzione a 415 V ca pari a 100 kA di Icu e 75 kA di Ics Tutti i tipi sono sono ampiamente accessoriabili. Sono disponibili anche i tipi S4X e S6X, interruttori per protezione motori limitatori di corrente, con potere di interruzione particolarmente elevato (200 kA). Morsetti di collegamento Targa di identificazione Contatti fissi Camera spegni arco Contatti mobili Sganciatore elettronico a microprocessore tipo PR211/P (I) o PR212/MP 1SDC003324F0901 Leva di manovra 3/7 Quadri riassuntivi 1SDC003325F0901 1SDC003319F0901 MS116 1SDC003320F0901 Interruttori per protezione motori MS 225 MS 325 MO 325 Tensione nominale d’isolamento Ui in accordo con EN60947 Vca 690 690 690 690 in accordo con CSA/UL/NEMA Vca 600 600 600 600 Vca 690 690 690 690 Vcc 440 440 440 440 kV 6(1) –- 6(1 6(1 Corrente nominale Ie A 0,1...16 0,1...25 0,1...25 0,1...25 Frequenza nominale(2 Hz 50...60 50...60 50...60 50...60 Tensione d’impiego Tensione d’impulso Uimp Temperatura: magazzinaggio °C -50...+80 -50...+80 -50...+80 -50...+80 a giorno °C -25...+55(3) -25...+55(3) -25...+55(3) -25...+55(3) in custodia °C -25...+40 -25...+40 -25...+40 -25...+40 °C si si si no si si si no Compensazione di temperatura Sensibilità alla mancanza di fase Altitudine max m 3.000 3.000 3.000 3.000 Numero poli n° 3 3 3 3 Grado di protezione IP 20 20 20 20 Peso gr. 268 347 347 347 n° man. 100.000 100.000 100.000 100.000 1xmm2 1...4 1...10 1...10 1...10 2xmm2 1...4 1...4 1...4 1...4 1xmm2 0,75...2,5 1...6 1...6 1...6 2xmm2 0,75...2,5 — — — 9,6...14,4xIn 7,5...12xIn(4) Durata meccanica/elettrica Connessioni cavo rigido cavo flessibile Intervento magnetico 9...14xIn (5) 10...15xIn 1) I morsetti di potenza non devono essere coperti con parti metalliche 2) Fattore di correzione per altre frequenze su richiesta 3) Dato valido per montaggio singolo, nel caso di più unità la temperatura massima diventa +50% 4) Tarature da 0,16 a 0,63 A 5) Tarature da 1 a 2,5 A 6) Tarature da 4 a 25 A 3/8 (6) 7,5...12xIn(4) (5) 9...14xIn 10...15xIn (6) 7,5...12xIn(4) 9...14xIn(5) 10...15xIn(6) Quadri riassuntivi MS 450 MS 451 1SDC003321F0901 1SDC003326F0901 Interruttori per protezione motori MO 450 MS 495 MS 496 MS 497 MO 495 MO 496 690 690 690 690 690 690 690 690 600 600 600 600 600 600 600 600 690 690 690 690 690 690 690 690 440 440 440 440 440 440 440 440 6 6 6 6 6 6 6 6 11...50 11...50 16...50 28...100 28...100 11...100 16...50 16...100 50...60 50...60 50...60 50...60 50...60 50...60 50...60 50...60 -50...+80 -50...+80 -50...+80 -50...+80 -50...+80 -50...+80 -50...+80 -50...+80 -20...+60 -20...+60 -20...+60 -20...+60 -20...+60 -20...+60 -20...+60 -20...+60 -20...+35 -20...+35 -20...+35 -20...+35 -20...+35 -20...+35 -20...+35 -20...+35 si si no si si si no no si si no si si si no no 2.000 2.000 2.000 2.000 2.000 2.000 2.000 2.000 3 3 3 3 3 3 3 3 20 20 20 20 20 20 20 20 960 960 960 2100 2100 2100 2100 2100 50.000 50.000 50.000 50.000 50.000 50.000 50.000 50.000 0,75...35 0,75...35 0,75...35 2,5...70 2,5...70 2,5...70 2,5...70 2,5...70 0,75...25 0,75...25 0,75...25 2,5...50 2,5...50 2,5...50 2,5...50 2,5...50 0,75...25 0,75...25 0,75...25 2,5...50 2,5...50 2,5...50 2,5...50 2,5...50 0,75...16 0,75...16 0,75...16 2,5...35 2,5...35 2,5...35 2,5...35 2,5...35 12xIn+20% 12xIn+20% 12xIn+20% 12xIn+20% 12xIn+20% 12xIn+20% 12xIn+20% 12xIn+20% 3/9 Quadri riassuntivi Tmax T2 1SDC003328F0901 1SDC003327F0901 Interruttori per protezione motori Tmax T3 Tensione nominale d’isolamento Ui in accordo con EN60947 Vca 800 800 in accordo con CSA/UL/NEMA Vca – – Vca 690 690 Vcc 500 500 kV 8 8 Corrente nominale Ie A 2,5...100 100...200 Frequenza nominale Hz 50...60 50...60 magazzinaggio °C -40...+70 -40...+70 a giorno °C -25...+70 -25...+70 in custodia °C – – °C – – Tensione d’impiego Tensione d’impulso Uimp Temperatura: Compensazione di temperatura Sensibilità alla mancanza di fase no no (2) Altitudine max m 2000 Numero poli n° 3/4 Grado di protezione IP 2000(2) 3/4 (3) 20...54 20...54(3) Peso Fisso (F) gr. 1.100 / 1.500 2.100 / 3.000 Rimovibile (P) gr. 1.500 / 1.900 2.700 / 3.700 n° man./operaz.orarie 25.000 / 240 25.000 / 120 Terminali (1) EF-FC CuAl-F-FC Cu-ES-R EF-FC CuAl-F-FC Cu-ES-R Intervento magnetico fino a R 12,5 fisso a 13xIm regolabile da 6 a 12xIn regolabile da 6 a 12xIn Durata meccanica/elettrica 1) Per ulteriori informazioni richiedere il catalogo tecnico degli interruttori scatolati SACE Isomax S 2) Per maggiori altitudini fare riferimento alla tabella riportata sul catalogo tecnico Tmax 3) In base agli accessori installati 3/10 Quadri riassuntivi S2X 80 1SDC003330F0901 1SDC003329F0901 Interruttori per protezione motori S3 Tensione nominale d’isolamento Ui in accordo con EN60947 Vca 690 800 in accordo con CSA/UL/NEMA Vca – – Vca 690 690 kV 6 8 Corrente nominale Ie A 1...80 3...200 Frequenza nominale(2 Hz 50...60(3) 50...60(3) °C -40...+70 -40...+70 a giorno °C -25...+70 -25...+70 in custodia °C – – °C – – no no Tensione d’impiego Tensione d’impulso Uimp Temperatura: magazzinaggio Compensazione di temperatura Sensibilità alla mancanza di fase Altitudine max m 2000 2000(4) Numero poli n° 3 3 Grado di protezione IP 20...54(6) 20...54(6) gr. 1.100 2.600 Rimovibile (P) gr. 1.300 3.100 Estraibile (W)(2) gr. – 3.500 25.000 / 240 25.000 /120 EF-FC-FC CuAl-R F-EF-ES-FC-FCCuAl-RC-R Peso Fisso (F) Durata meccanica/elettrica n° man./operaz.orarie Terminali(1) Fisso (F) Rimovibile (P) FC-R EF-FC-R Estraibile (W)(2) – EF-FC-R fisso a 13xIn regolabile da 4 a 12xIn Intervento magnetico 1) Per ulteriori informazioni richiedere il catalogo tecnico degli interruttori scatolati SACE Isomax S 2) Gli interruttori in versione estraibile vanno corredati con il frontale per comando a leva o con gli accessori ad esso alternativi come la maniglia rotante o il comando motore 3) Fattori correttivi delle soglie d'intervento per impiego a 400 Hz 4) Maggiori altitudini con fattori correttivi a richiesta 5) Versione rimovibile disponibile solo per correnti nominali di 400 A 6) In base agli accessori installati 3/11 Quadri riassuntivi 1SDC003331F0901 Interruttori per protezione motori S4 PR211/P (I) PR212/MP Tensione nominale d’isolamento Ui in accordo con EN60947 Vca 800 800 in accordo con CSA/UL/NEMA Vca – – Vca 690 690 kV 8 8 A 100-160-250 Tensione d’impiego Tensione d’impulso Uimp Corrente nominale Ie 40...200 Hz (3) 50...60 50...60(3) magazzinaggio °C -40...+70 -40...+70 a giorno °C -25...+70 -25...+70 in custodia °C – – °C – si no si Frequenza nominale (2 Temperatura: Compensazione di temperatura Sensibilità alla mancanza di fase Altitudine max m 2000(4) 2000(4) Numero poli n° 3 3 Grado di protezione (6) 20...54(6) IP 20...54 Fisso (F) gr. 4.000 4.000 Rimovibile (P) gr. 4.500 4.500 Estraibile (W)(2) gr. 4.900 4.900 20.000 / 120 20.000 / 120 Peso Durata meccanica/elettrica n° man./operaz.orarie Terminali(1) Fisso (F) F-EF-ES-FC-FCCuAl-RC-R Rimovibile (P) EF-FC-R Estraibile (W)(2) EF-FC-R Intervento magnetico reg. da 1,5 a 12xIn reg. da 6 a 13xIn 1) Per ulteriori informazioni richiedere il catalogo tecnico degli interruttori scatolati SACE Isomax S 2) Gli interruttori in versione estraibile vanno corredati con il frontale per comando a leva o con gli accessori ad esso alternativi come la maniglia rotante o il comando motore 3) Fattori correttivi delle soglie d'intervento per impiego a 400 Hz 4) Maggiori altitudini con fattori correttivi a richiesta 5) Versione rimovibile disponibile solo per correnti nominali di 400 A 6) In base agli accessori installati 3/12 Quadri riassuntivi S5 1SDC003334F0901 1SDC003332F0901 1SDC003333F0901 Interruttori per protezione motori S6 PR212/MP 800 800 800 800 800 800 – – – – – – 690 690 690 690 690 690 8 8 8 8 8 8 320-400-630 128...320 (3) 50...60 50...60 -40...+70 -25...+70 (3) PR211/P (I) S7 PR211/P (I) PR212/MP 630-800 252...630 (3) (3) PR211/P (I) PR212/MP 1000-1600 50...60(3) 50...60 50...60 -40...+70 -40...+70 -40...+70 -40...+70 -40...+70 -25...+70 -25...+70 -25...+70 -25...+70 -25...+70 – – – – – – – si – si – si no si no si no si 2000(4) 2000(4) 2000(4) 2000(4) 2000(4) 2000(4) 3 3 3 3 3 3 (6) 20...54 20...54 5.000 6.100 (6) (6) (6) 50...60 1000 (3) 20...54 (6) 20...54(6) 20...54 20...54 5.000 9.500 9.500 17.000 6.100 – – – – 6.400 6.400 12.100 12.100 21.800 21.800 20.000 / 120 20.000 / 120 20.000 / 120 20.000 / 120 10.000 / 120 10.000 / 120 17.000 F-ES-FC-EF/FCCuAl-RC-R F-EF-ES-FCCuAl-RC-R EF-FC-R(5) no – EF(400A)-ES(630A)-FC(400)-R-VR(630A) EF-HR-VR EF-HR-VR reg. da 1,5 a 12xIn reg. da 6 a 13xIn reg. da 1,5 a 12xIn reg. da 6 a 13xIn F-EF-ES-FCCuAl-HR-V reg. da 1,5 a 12xIn reg. da 6 a 13xIn 3/13 Informazioni tecniche Dati tecnici generali Contatti ausiliari e di segnalazione HK../SK.. Corrente nominale termica Ith A HK../SK.. HK4-11 HK4-W HKS4../SK4.. per MS116 per Mx225/325 per Mx4xx per Mx4xx per Mx4xx 6 6 – – – Corrente minima d’impiego 12 Vcc mA – 10 – – – 24 Vcc mA 5 (17Vcc) 5 5 (17Vcc) 5 (17Vcc) 5 (17Vcc) Corrente nominale in AC15 bis in DC13 bis 230 Vca A 4 2 0,5 3 6 400 Vca A 3 0,5 – 1,5 3 60 Vcc A – 2,5 0,15 – – 110 Vcc A 0,5 0,6 – 0,22 0,5 220 Vcc A 0,25 0,25 – 0,1 – Fusibile di protezione gl A 10 10 10 10 aM A 6 – – – gr. 30 20 20 30/70 Peso Connessioni cavo 1xmm2 1...2,5 0,5...2,5 0,5...2,5 0,5...2,5 0,5...2,5 2xmm2 1...2,5 0,5...2,5 0,5...2,5 0,5...2,5 0,5...2,5 Bobine di minima tensione UA UA UA4 per MS116 per Mx225/325 per Mx4xx Valori ammissibili funzionamento %Un ≥ 85 ≥ 85 ≥ 85 intervento sganciatore %Un 35...75 35...75 35...70 Consumo allo spunto VA 9 0,9 20,2 ritenuta VA 3 0,9 7,2 Bobine a lancio di corrente UA AA4 per Mx225/325 per Mx4xx > 85 > 70 Valori ammissibili funzionamento 3/14 %Un Informazioni tecniche Dati tecnici generali Contatti ausiliari e di consenso Contatti ausiliari Contatti ausiliari per segnali digitali per S2X 80 per S3-S4-S5 per S6-S7 per S3-S4-S5 per S6-S7 Corrente minima d’impiego 12 Vcc mA – – – – – 24 Vcc mA – – – – – carico ohmico 230 Vca A 4 6 6 – – 400 Vca A – 3 3 – – Corrente nominale 60 Vcc A – – – – – 110 Vcc A – 0.3 0.3 – – 220 Vcc A – 0.15 0.15 – – gr. – – – – – – – – – – per S2X 80 per S3-S4-S5 per S6-S7 per S3-S4-S5 Peso Connessioni Bobine di minima tensione Normali Ritardate per S6-S7 Valori ammissibili ripristino %Un 85 85 85 85 85 intervento sganciatore %Un 35...70 35...70 35...70 35...70 35...70 6 10 Consumo allo spunto VA – – – ritenuta VA 6 6 10 per S2X 80 per S3-S4-S5 per S6-S7 %Un 70...110 70...110 70...110 VA 100 100 150 a solenoide ad azione diretta ad accumulo di energia per S2X 80 per S3-S4-S5 per S6-S/ Bobine a lancio di corrente Valori ammissibili funzionamento Consumo allo spunto Comando a motore Tensione nominale Vca V 110...230 100...440 110...380 Vcc V 48...220 24...250 24...250 allo spunto VA 2300-2500 500 660 servizio VA – 350 180 Consumo Tempo di apertura s <0.1 0.1 1.2 chiusura s <0.1 0.1 0.09 3/15 Informazioni tecniche Dati tecnici generali Valori di resistenza per polo Mx225/325 MS450 MS451 MS495/497 MS496 W mW mW mW mW Taratura Ie (A) 0,1 ... 0,16 71,1 – – – – 0,16 ... 0,25 27,1 – – – – 0,25 ... 0,4 12,3 – – – – 0,4 ... 0,63 5,17 – – – – 0,63 ... 1,0 2,09 – – – – 1,0 ... 1,6 0,805 – – – – 1,6 ... 2,5 0,34 – – – – 2,5 ... 4,0 0,141 – – – – 4,0 ... 6,3 0,051 – – – – 6,3 ... 9,0 0,0224 – – – – 9,0 ... 12,5 0,0122 – – – – 11 ... 16 – 13,3 13,8 17,3 – 12,5 ... 16 0,0081 – – – – 14 ... 20 – 8,74 8,74 11,3 16 ... 20 0,0048 – – – – 18 ... 25 – 5,43 5,83 7,11 – 20 ... 25 0,0035 – – – – 22 ... 32 – 3,60 4,10 4,75 – 28 ... 40 – 2,56 2,90 3,28 3,28 36 ... 45 – 1,80 2,20 – – 36 ... 50 – – – 2,24 2,52 40 ... 50 – 1,46 1,82 – – 45 ... 63 – – – 1,40 1,40 57 ... 75 – – – 0,95 1,00 70 ... 90 – – – 0,60 0,63 80 ... 100 – – – 0,54 0,57 MS 116: dati su richiesta 3/16 Informazioni tecniche Dati tecnici generali Protezione dei cavi dai sovraccarichi termici durante il corto circuito validi per MS225/325 Regolazione corrente Ie 380...415 Vca 4 mm2 2,5 mm2 1,5 mm2 1,0 mm2 0,75 mm2 0,16...6 A 6....10 A 10...16 A 16...25 A Protezione cavi in PVC, in accordo con VDE0100 parte 430 e 523 Scelta dell'interruttore MS 325 per motori con protezione EEx e Campo di regolazione dell'interruttore Tempo di intervento in secondi ai multipli da 3 a 8 della corrente di regolazione: da a 3 4 5 6 7,2 A A s s s s s 8 s 0,1 0,16 0,25 ... ... ... 0,16 0,15 0,4 15 16 16 9 10 9,7 6,5 6,8 6,5 4,8 5,2 5 3,7 4 3,8 3,2 3,6 3,3 0,4 0,63 1,0 ... ... ... 0,63 1,0 1,6 17 17,5 17 10,2 10,2 10 7,3 7,2 7,1 5,7 5,5 5,6 4,4 4,2 4,4 3,9 3,8 4 1,6 2,5 4,0 ... ... ... 2,5 4,0 6,3 18 18,4 19 10,3 11,5 12 7,5 8,1 8,5 5,9 6,4 6,7 4,7 5 5,3 4,2 4,6 4,9 6,3 9,0 12,5 ... ... ... 9,0 12,5 16 18,2 19 19,5 11,5 11,5 11,5 7,9 8 7,5 6 6 5,4 4,5 4,6 4 3,8 4 3,3 16 20 ... ... 20 25 20 20 11,5 10,4 7,8 7 5,7 5 4,2 3,7 3,5 3,2 N.B. I tempi di intervento dell'interruttore sono stabiliti in multipli della corrente di regolazione (tolleranza ± 20% del tempo di intervento). 3/17 Informazioni tecniche Dati tecnici generali 1SDC003335F0901 Interruttori Tmax T2 e Tmax T3 con sganciatori di massima corrente magnetici ed elettronici L’avviamento, la manovra e la protezione del motore asincrono trifase costituiscono operazioni fondamentali per il suo corretto utilizzo. Il sistema tradizionale utilizzato a questo scopo prevede tre differenti dispositivi: un interruttore per la protezione contro il corto circuito, un relè termico per la protezione contro il sovraccarico e la mancanza o lo squilibrio di fase ed un contattore per la manovra del motore. Il tutto deve necessariamente tenere conto dei problemi che sorgono all’atto dell’avviamento. In particolare nella scelta di questi dispositivi occorre tenere conto di diversi fattori quali: – la potenza del motore – lo schema e il tipo di avviamento – il tipo di motore: con rotore a gabbia o con rotore avvolto – la corrente di guasto nel punto della rete in cui è installato il motore. Sganciatori solo magnetici fissi - MF T2 In [A] L1 - L2 - L3 1 1,6 2 2,5 3,2 4 5 6,5 8,5 11 12,5 13 21 26 33 42 52 65 84 110 145 163 T2 160 L1 - L2 - L3 Note Gli sganciatori solo magnetici che equipaggiano l’interruttore Tmax T2 in versione tripolare hanno una soglia di intervento (I3) fissa a 13 x In, secondo quanto riportato in tabella. I3= 13 x In Sganciatori solo magnetici regolabili - MA T2 e T3 In [A] L1 - L2 - L3 20 32 52 80 100 125 160 200 120...240 192...384 314...624 480...960 600...1200 750...1500 960...1920 1200...2400 T2 160 T3 250 L1 - L2 - L3 Note Gli sganciatori solo magnetici che equipaggiano gli interruttori Tmax T2 e T3 in versione tripolare hanno una soglia di intervento (I3) regolabile da 6 a 12 x In, secondo quanto riportato in tabella. I3=6…12 x In Funzioni di protezione e parametrizzazioni dello sganciatore PR221DS-I Funzione di protezione ESCLUDIBILE 3/18 Contro corto circuito con intervento instantaneo regolabile Soglia di intervento I2t=cost OFF I3 = 1 - 1,5 - 2 - 2,5 - 3 - 3,5 - 4,5 - 5,5 - 6,5 - 7 - 7,5 - 8 - 8,5 - 9 10 x In Tolleranza ± 20% Informazioni tecniche Dati tecnici generali L'interruttore S2X 80 è equipaggiato con sganciatore solo magnetico fisso per la protezione del cortocircuito, e può essere impiegato per un campo di correnti da 1 a 80 A secondo la tabella riportata di seguito. La corrente magnetica è fissa a 13 x In. Gli interruttori S3N-H-L 160/250 e S3X 125/200 sono equipaggiati con sganciatori regolabili solo magnetici per protezione contro il corto circuito. Tali interruttori devono essere utilizzati in abbinamento ad un relè termico (per la protezione contro il sovraccarico e contro la mancanza o lo squilibrio di fase) e a un contattore, onde formare un dispositivo atto alla manovra e alla protezione del motore. Il complesso interruttore-relè termico-contattore prende il nome di avviatore protetto. L'interruttore può essere impiegato per un campo di correnti di taratura dello sganciatore da 3 a 200 A secondo la tabella riportata di seguito. La corrente di intervento magnetico è regolabile con una gamma di parametrizzazione variabile - in modo continuo - da 4 a 12 volte la corrente di taratura In. 1SDC003336F0901 Interruttori SACE Isomax S2X 80 ed S3 con sganciatori di massima corrente magnetici Interruttore con sganciatore magnetico Contattore Relè termico Motore Sganciatori di massima corrente solo magnetici fissi S2X 80 Fasi L1 - L2 - L3 Taratura Intervento magnetico Taratura Intervento magnetico [A] R1 Im = 13 x In [A] [A] Im = 13 x In [A] 13 R12.5 R1.6 163 21 R16 210 R2 26 R20 260 R2.5 32 R25 325 R3.2 42 R32 415 R4 52 R42 545 R5 65 R52 680 R6.5 84 R63 820 R8.8 110 R80 1040 R11 145 Sganciatori di massima corrente solo magnetici regolabili Interruttore S3N 160 S3H 160 S3L 160 S3N 250 S3H 250 S3L 250 Fasi L1 - L2 - L3 S3X 125 (*) S3X 200 Taratura Regolazione magnetica [A] [A] Im = 4 ... 12 x Ith R3 12 ... 36 R5 20 ... 60 R 10 40 ... 120 R 25 100 ... 300 R 50 200 ... 600 R 100 400 ... 1200 R 125 500 ... 1500 R 160 640 ... 1600 (10 x Ith) R 160 640 ... 1920 R 200 800 ... 2400 (*) Da utilizzare solo in coordinamento con contattori 3/19 Informazioni tecniche Dati tecnici generali Interruttori SACE Isomax S4-S5-S6 con sganciatori elettronici a microprocessore PR211/P (I) Interruttore con sganciatore elettronico a microprocessore SACE PR211/P (I) Gli interruttori SACE Isomax S4 N-H-L 160/250, S5 N-H-L 400, S6 N-H-L 630/800, S4X 250, S6X 400/630 sono equipaggiati con sganciatori elettronici PR211/P (I) realizzati utilizzando la tecnologia elettronica a microprocessore. Questo consente di ottenere funzioni che garantiscono un'elevata precisione di intervento, estrema affidabilità e insensibilità alle variazioni di temperatura esterne. L'interruttore Isomax S corredato dello sganciatore PR211/P (I) garantisce la protezione contro cortocircuito, mentre la protezione contro sovraccarico è ad opera di un relè termico esterno. Contattore Relè termico Motore Sganciatori di massima corrente elettronici a microprocessore per protezione motori SACE PR211/P (I) Interruttore S4N 160 S4H 160 S4L 160 S4N 250 S4H 250 S4L 250 S5N 400 S5H 400 S5L 400 S5N 630 S5H 630 S5L 630 (*) I = Funzione di protezione contro il corto circuito 3/20 S6N 630 S6H 630 S6L 630 Fasi L1 - L2 - L3 S6N 800 S6H 800 S6L 800 S4X 250 S6X 400 S6X 630 In [A] Corrente nominale sganciatore I3 [A] 100 150 ... 1200 160 240 ... 1920 250 375 ... 3000 320 480 ... 3840 400 600 ... 4800 630 945 ... 7560 800 1200 ... 9600 I (*) Informazioni tecniche Dati tecnici generali Sganciatori elettronici a microprocessore SACE PR212/MP Interruttore con sganciatore elettronico a microprocessore SACE PR212/MP Gli interruttori SACE Isomax S4 N-H-L 160/250, S5 N-H-L 400, S6 N-HL 800 e S4X 250, S6X 400/630 sono equipaggiabili con sganciatori elettronici SACE PR212/MP realizzati utilizzando la tecnologia elettronica a microprocessore. Questo consente di ottenere funzioni che garantiscono un’elevata precisione di intervento, estrema affidabilità e insensibilità alle variazioni di temperatura esterne. Lo sganciatore elettronico SACE PR212/MP garantisce una protezione completa del motore e del tutto integrata a bordo dell'interruttore; è inoltre in grado di comandare l'apertura del contattore in caso di guasto (escluso corto circuito), tramite l'unità accessoria di comando contattore SACE PR212/ CI. Sono inoltre disponibili l'unità PR010/T, per il test dello sganciatore e la verifica delle funzioni di protezione, l'unità di segnalazione PR010/ K e l'unità di dialogo PR212/D. Gli sganciatori elettronici a microprocessore sono autoalimentati e sono costituiti da tre trasformatori amperometrici, dall’unità di protezione SACE PR212/MP e da un solenoide di apertura che agisce direttamente sul gruppo di comando dell’interruttore. I trasformatori amperometrici, alloggiati all’interno della scatola sganciatore, forniscono I’energia ed il segnale necessari al corretto funzionamento della protezione. Lo sganciatore è compensato in temperatura e sensibile alla mancanza di fase secondo la Tabella IV della Norma 947-4-1 7.2.1.5.2. Contattore Motore Sganciatori di massima corrente elettronici a microprocessore per protezione motori SACE PR212/MP Interruttore L R I U = = = = S5N 400 S5H 400 S5L 400 S6N 800 S6H 800 S6L 800 S4X 250 S6X 400 S6X 630 Corrente nom. sganciatore In [A] L R I U I1 [A] I5 [A] I3 [A] Iu [A] 100 40 ... 100 600 ... 1300 160 64 ... 160 960 ... 2080 200 80 ... 200 320 128 ... 320 400 160 ... 400 2400 ... 5200 630 252 ... 630 3780 ... 8190 1200 ... 2600 1920 ... 4160 0,4 x I1 S4N 250 S4H 250 S4L 250 3 ... 10 x I1 S4N 160 S4H 160 S4L 160 Fasi L1 - L2 - L3 Funzione di protezione contro il sovraccarico con relativa corrente di regolazione (I1 = 0.4 ... 1 x In, con passo 0.01- Class = 10A, 10, 20, 30) Funzione di protezione contro il blocco del rotore con relativa corrente e tempo di regolazione (I5 = 3-4-5-6-7-8-10 x I1 - t5 = 1-4-7-10 s) Funzione di protezione contro il corto circuito con relativa corrente di regolazione (I3 = 6-7-8-9-10-11-12-13 x In) Funzione di protezione contro la mancanza o lo squilibrio di fase con relativa corrente e tempo di regolazione (Iu = 0,4 x I1 - t = 4 s) 3/21 Informazioni tecniche Dati tecnici generali Funzioni protettive e parametrizzazioni dello sganciatore SACE PR212/MP Funzione L Protezione contro il sovraccarico La funzione L protegge il motore da sovraccarichi indesiderati secondo le indicazioni e le classi definite dalle Norme IEC 60947-4-1. La protezione è basata su un modello termico predefinito (Brevetto internazionale ABB SACE) che, simulando le sovratemperature del rame e del ferro interne al motore, consente una salvaguardia precisa della macchina. La protezione interviene quando si raggiunge la sovratemperatura prestabilita. II tempo di intervento viene fissato scegliendo la classe di intervento definita dalle suddette Norme. La funzione è compensata in temperatura e sensibile alla mancanza/ sbilanciamento di fase secondo la Norma IEC 60947-4-1. Nel caso di alimentazione ausiliaria è garantita la funzione di memoria termica che consente allo sganciatore di continuare a calcolare la temperatura del motore anche dopo un'apertura. Funzione R Protezione contro il blocco del rotore La funzione R protegge il motore da un eventuale blocco del rotore durante il funzionamento. Questa protezione è automaticamente disattivata per tutta la fase di avviamento del motore ed è successivamente riattivata. La protezione protegge fin da bassi incrementi di corrente (da 3 volte la corrente l1 di utilizzo dell’interruttore) e puo essere anche disabilitata. Si può scegliere sia il livello di corrente da interrompere sia il ritardo di interruzione. La protezione interviene quando almeno una delle correnti di fase supera il valore prefissato e permane oltre tale soglia per il tempo t5 stabilito. Funzione I Protezione contro il corto circuito Questa funzione di protezione interviene in caso di corto circuito tra fase e fase. È sufficiente che una sola fase superi la soglia impostata per provocare l’immediata apertura dell’interruttore (protezione non escludibile). La corrente di intervento può essere regolata fino a 13 volte la corrente nominale dello sganciatore mentre il tempo è fisso. Al fine di evitare interventi intempestivi durante I’avviamento, la protezione riconosce se il motore da proteggere è in fase di avviamento o se si è in presenza di corto circuito. Ciò allo scopo di permettere I’avviamento in condizioni di completa sicurezza. Funzione U Protezione contro la mancanza e/o lo squilibrio di fase La funzione U è utilizzabile in quei casi in cui è necessario un controllo particolarmente accurato per quanto riguarda la mancanza e/o lo squilibrio delle correnti di fase. Tale funzione è escludibile ed interviene se il valore efficace di una o due correnti scende sotto il livello pari allo 0,4 della corrente I1 impostata con la funzione L e vi permane per più di 4 secondi. 3/22 Parametrizzazioni della protezione L l1 = 0,4 ... 1 x In con passo 0.01 x In dove l1 è la corrente nominale di utilizzo dell’interruttore che deve essere uguale o maggiore a quella del motore da proteggere (I1 > Ie) e In è la corrente nominale dei trasformatori amperometrici. t1 = 4 - 8 - 16 - 24 s dove t1 è l’intervento a 7,2 x I1 a freddo Class 10A - 10 - 20 - 30 sono le classi di avviamento del motore che determinano i tempi di intervento per sovraccarico secondo le Norme IEC 60947-4-1 4.7.3 Tabella II. Sgancio del contattore: in modalità di lavoro "normal mode" Tolleranze: in accordo alla Norma IEC 60947-4-1. Parametrizzazioni della protezione R l5 = OFF - 3 - 4 - 5 - 6 - 7- 8 - 10 x l1 dove l5 è la corrente per cui si considera il rotore in blocco e l1 è la corrente nominale di utilizzo dell’interruttore selezionata per la funzione L. t5 = 1 - 4 - 7 - 10 s dove t5 è la soglia prefissata di tempo oltre la quale si ha I’intervento dello sganciatore. Sgancio del contattore: in modalità di lavoro "normal mode" Tolleranze: ± 10% sulle soglie di intervento ± 20% sui tempi di intervento Parametrizzazioni della protezione I l3 = 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 x In dove I3 è la corrente di intervento istantaneo per corto circuito e In è la corrente nominale dei trasformatori amperometrici. Al fine di evitare interventi intempestivi durante la fase di spunto del motore, l’intervento istantaneo della protezione I avviene a 1,5xI3 (per I3 < 9xIn), mentre per valori superiori (I3 > 9xIn) l’intervento avviene a 13,5xIn. Tolleranze: ± 20% sulle soglie di intervento ± 20% sui tempi di intervento Parametrizzazioni della protezione U On, (con I6 = 0,4 x l1 e t6 = 4 s). Off, nella posizione di Off lo sganciatore rimane sensibile alla mancanza di fase secondo la Norma IEC 60947-4-1, modificando le curve di intervento per la protezione L. Sgancio del contattore: in modalità di lavoro "normal mode" Tolleranze: ± 20% sulle soglie di intervento ± 20% sui tempi di intervento Informazioni tecniche Dati tecnici generali Parametrizzazione dello sganciatore Tramite microinterruttore posto sul fronte, lo sganciatore può essere previsto per parametrizzazione: Man. (manuale), soglie e tempi sono regolati agendo sui microinterruttori posti sul fronte del relè Elt. (elettronica), soglie e tempi sono regolati da remoto tramite unità esterna di dialogo SACE PR212/D. Protezione L Protezione di sostegno (back-up) Normal mode: è possibile comandare l'apertura del contattore, in caso di guasto rilevato dalle funzioni L-R-U, tramite il modulo accessorio SACE PR212/CI o direttamente, senza bisogno di moduli esterni, con contattore ABB dotato di interfaccia elettronica verso l'interruttore. Heavy mode: l'interruttore apre per qualsiasi tipo di guasto L-R-I-U. Lo sganciatore elettronico verifica che, a seguito di un comando di apertura, l'interruttore o il contattore risultino effettivamente in posizione di aperto o scattato relè. In caso negativo, dopo un ritardo impostabile a tempo lungo o tempo breve, viene comandata nuovamente l'apertura dell'interruttore. Protezione R segnalazione luminosa di sovraccarico: fissa per I > 0,9 x I1; intermittente per I > 1,05 x I1 contro il rotore bloccato Protezione I Protezione U Man. / Elt. contro il corto circuito istantaneo modalità di parametrizzazione dello sganciatore contro la perdita e/o lo squilibrio di fase presa per collegamento unità di Test SACE PR010/T 1SDC003337F0901 contro il sovraccarico del motore Modalità di lavoro Class classe di avviamento del motore secondo le Norme IEC 60947-4-1 presa per unità di Test SACE TT1 scelta fra: - ingresso sensore di temperatura PTC (*) - ingresso generico 0/1 impostazione del tempo di back-up impostazione del Reset dopo intervento: - manuale - automatico impostazione della modalità di lavoro (*) È disponibile un apposito ingresso per collegare una PTC, sonda di temperatura, inserita nel motore da proteggere Caratteristiche dello sganciatore elettronico a microprocessore SACE PR212/MP Sovraccaricabilità 2 x In con continuità, 7,2 x In per 35 s a 45 °C Temperatura di funzionamento – 25 °C ... + 70 °C Massima umidità relativa percentuale 90% Frequenza nominale di lavoro 45 - 66 Hz, in grado di misurare armoniche fino a 550 Hz Modalità di misura della corrente vero valore efficace fino a 3 x In (funzioni L, R, U) valore di picco per valori superiori a 3 x In (funzioni L, R, U) valore di picco per funzione I Compatibilità elettromagnetica Conforme alla Norma: IEC 947-2 Annex F Scariche elettrostatiche Conforme alla Norma: IEC 61000-4-2 Campo elettromagnetico irradiato Conforme alla Norma: IEC 61000-4-3 Transitori di breve durata Conforme alla Norma: IEC 61000-4-4 Tempo medio di guasto previsto (MTBF)* 15 anni (a 45 °C) * Mean time between failure 3/23 Informazioni tecniche Dati tecnici generali MS116 protezione da cortocircuito (potere d’interruzione e max.taglia fusibili di back-up) 230 V ca Taratura Ie (A) 0,1 ... 0,16 0,16 ... 0,25 0,25 ... 0,4 0,4 ... 0,63 0,63 ... 1,0 1,0 ... 1,6 1,6 ... 2,5 Ics kA Icu kA 400 V ca gl,aM A Ics kA Icu kA 440 V ca gl,aM A Ics kA Icu kA 500 V ca gl,aM A Ics kA Icu KA 690 V ca gl,aM A Ics kA Icu kA gl,aM A Potere d’interruzione Ics < 30kA Nessun fusibile di protezione con Icc < 30kA Potere d’interruzione Ics < 50kA Nessun fusibile di protezione con Icc < 50kA 10 10 25 10 10 25 5 5 25 2,5 … 4,0 6 6 25 6 6 25 2 2 25 4,0 … 6,3 6 6 63 6 6 63 2 2 40 6,3 … 10,0 6 6 63 6 6 63 2 2 50 4 4 63 4 4 63 2 2 63 10,0 MS225 … 16,0 16 16 80 16 16 80 protezione da cortocircuito (potere d’interruzione e max.taglia fusibili di back-up) 230 V ca Taratura Ie (A) Ics kA Icu kA 400 V ca gl,aM A Ics kA Icu kA 0,1 ... 1,0 1,0 ... 1,6 1,6 ... 2,5 2,5 ... 4,0 4,0 ... 6,3 6,3 ... 9,0 40 40 9,0 ... 12,5 30 12,5 ... 440 V ca gl,aM A Ics kA Icu kA 500 V ca gl,aM A Potere d’interruzione Ics < 50kA Nessun fusibile di protezione con Icc < 50kA 690 V ca Ics kA Icu KA gl,aM A Ics kA Icu kA gl,aM A 40 40 25 30 30 25 40 40 25 20 20 25 30 30 35 8 8 35 30 30 35 30 30 35 3 3 35 40 20 20 40 20 20 40 3 3 35 30 50 20 20 50 20 20 50 3 3 35 16 40 40 63 30 30 63 10 10 50 10 10 50 3 3 35 16 ... 20 20 20 80 10 10 80 10 10 80 10 10 80 2 2 40 20 ... 25 20 20 100 10 10 100 5 5 100 5 5 100 2 2 40 Mx325 protezione da cortocircuito (potere d’interruzione e max.taglia fusibili di back-up) 230 V ca Taratura Ie (A) Ics kA Icu kA 400 V ca gl,aM A Ics kA Icu kA 440 V ca gl,aM A Ics kA Icu kA 0,1 ... 1,6 1,6 ... 2,5 2,5 ... 4,0 4,0 ... 6,3 70 70 6,3 ... 9,0 50 9,0 ... 12,5 75 75 80 16 60 60 12,5 ... 500 V ca gl,aM A Potere d’interruzione Ics < 100kA Nessun fusibile di protezione con Icc < 100kA Ics kA Icu KA 690 V ca gl,aM A Ics kA Icu kA gl,aM A 40 40 25 60 60 35/40 10 10 40 50 40 40 50 7 7 40 50 80 30 30 80 5 5 50 45 45 80 27 27 80 4,5 4,5 50 100 40 40 100 25 25 100 4 4 50 16 ... 20 55 55 100 35 35 100 22 22 100 3,5 3,5 50 20 ... 25 50 50 125 30 30 125 20 20 125 3 3 50 3/24 Informazioni tecniche Dati tecnici generali Mx450, MS451 protezione da cortocircuito (potere d’interruzione e max. taglia fusibili di back-up) 230 V ca Taratura Ie (A) Ics kA Icu kA 400 V ca gl/gG A 440 V ca 500 V ca 690 V ca Ics kA Icu kA gl/gG A Ics kA Icu kA gl/gG A Ics kA Icu KA gl/gG A Ics kA Icu kA gl/gG A 25 50 100 25 50 100 6 12 63 3 5 63 25 50 125 25 50 100 6 12 80 3 5 63 25 50 125 15 30 100 6 12 80 3 5 63 25 50 125 15 30 125 5 10 100 2 4 63 25 50 160 15 30 125 5 10 100 2 4 63 11 ... 16 14 .. 20 18 .. 25 22 .. 32 28 ... 40 36 ... 45 25 50 160 15 30 125 5 10 100 2 4 63 36 ... 50 25 50 160 15 30 125 5 10 100 2 4 80 Mx495 Potere d’interruzione Ics < 100kA Nessun fusibile di protezione con Icc < 100kA protezione da cortocircuito (potere d’interruzione e max.taglia fusibili di back-up) 230 V ca Taratura Ie (A) 28 ... 40 36 .. 50 45 .. 63 57 .. 75 70 ... 90 80 ... 100 Ics kA Icu kA 400 V ca gl/gG A Potere d’interruzione Ics < 100kA Nessun fusibile di protezione con Icc < 100kA 440 V ca 500 V ca 690 V ca Ics kA Icu kA gl/gG A Ics kA Icu kA gl/gG A Ics kA Icu KA gl/gG A Ics kA Icu kA gl/gG A 25 50 125 20 40 125 6 12 100 6 3 63 25 50 125 20 40 125 6 12 100 6 3 80 25 50 160 20 40 160 6 12 100 6 3 80 25 50 160 20 40 160 4 8 125 5 3 100 25 50 160 20 40 160 4 8 125 5 3 125 25 50 160 20 40 160 4 8 125 5 3 125 Mx496 e MS497 protezione da cortocircuito (potere d’interruzione e max.taglia fusibili di back-up) 230 V ca Taratura Ie (A) Ics kA Icu kA 400 V ca gl/gG A Ics kA Icu kA 440 V ca gl/gG A 500 V ca 690 V ca Ics kA Icu kA gl/gG A Ics kA Icu KA gl/gG A Ics kA Icu kA gl/gG A 11 ... 16 25 50 100 15 30 80 7 15 63 14 .. 20 25 50 100 15 30 80 7 15 63 18 .. 25 25 50 100 15 30 80 7 15 63 22 .. 32 25 50 125 11 22 100 7 15 63 28 ... 40 25 50 160 9 18 160 6 12 80 36 .. 50 25 50 160 7,5 15 160 5 10 100 45 .. 63 25 50 200 7,5 15 160 4 7,5 100 57 .. 75 25 50 200 5 10 160 3 6 125 70 ... 90 25 50 200 5 10 160 3 6 160 80 ... 100 25 50 200 5 10 160 3 6 160 Potere d’interruzione Ics < 100kA Nessun fusibile di protezione con Icc < 100kA Potere d’interruzione Ics < 50kA Nessun fusibile di protezione con Icc < 100kA 3/25 Informazioni tecniche Dati tecnici generali Tmax T2 230 V ca Tipo 415 V ca 440 V ca 500 V ca 690 V ca In (A) Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu KA Icm kA Ics kA Icu kA Icm kA T2N 1...100 65 65 143 36 36 76 30 30 63 25 25 52 6 6 9 T2S 1…100 85 85 187 50 50 105 45 45 94 30 30 63 7 7 12 T2H 1...100 100 100 220 70 70 154 55 55 121 36 36 76 8 8 14 T2L 1...100 120 120 264 70 85 187 56 75 165 37 50 105 8 10 17 Tmax T3 230 V ca Tipo 415 V ca 440 V ca 500 V ca 690 V ca In (A) Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu KA Icm kA Ics kA Icu kA Icm kA T3N 100…200 37 50 105 27 36 76 19 25 52 15 20 40 4 5 8 T3S 100…200 42 85 187 27 50 105 20 40 84 15 30 63 4 8 14 SACE Isomax SX2 80 230 V ca Tipo S2X 415 V ca 440 V ca 500 V ca 690 V ca In (A) Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu KA Icm kA Ics kA Icu kA Icm kA 1…80 75 100 220 52 70 154 52 70 154 38 50 105 8 10 22 SACE Isomax S3 230 V ca 415 V ca 440 V ca 500 V ca 690 V ca In (A) Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu KA Icm kA Ics kA Icu kA Icm kA S3N 3...250 65 65 143 35 35 74 30 30 63 25 25 53 14 14 28 S3H 3...250 75 100 220 50 65 143 35 50 105 30 40 84 14 18 36 S3L 3...250 125 170 374 65 85 187 48 65 143 35 50 105 15 20 40 S3X 3...200 300 300 660 200 200 440 180 180 396 150 150 330 75 75 165 Tipo 3/26 Informazioni tecniche Dati tecnici generali SACE Isomax S4 PR211/P (I) 230 V ca Tipo 415 V ca 440 V ca 500 V ca 690 V ca In (A) Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu KA Icm kA Ics kA Icu kA Icm kA S4N 100...250 65 65 143 35 35 74 30 30 63 25 25 53 18 18 36 S4H 100...250 100 100 220 65 65 143 50 50 105 40 40 84 22 22 46 S4L 100...250 150 200 440 75 100 220 60 80 176 48 65 143 22 30 63 S4X 100...250 300 300 660 200 200 440 180 180 396 150 150 330 75 75 165 SACE Isomax S5 PR211/P (I) 230 V ca Tipo 415 V ca 440 V ca 500 V ca 690 V ca In (A) Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu KA Icm kA Ics kA Icu kA Icm kA S5N 320...630 65 65 143 35 35 74 30 30 63 25 25 53 20 20 40 S5H 320...630 100 100 220 65 65 143 50 50 105 40 40 84 25 25 53 S5L 320...630 150 200 440 75 100 220 60 80 176 48 65 143 22 30 63 SACE Isomax S6 PR211/P (I) 230 V ca Tipo 415 V ca 440 V ca 500 V ca 690 V ca In (A) Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu KA Icm kA Ics kA Icu kA Icm kA S6N 630...800 65 65 143 35 35 74 30 30 63 25 25 53 20 20 40 S6S 630...800 85 85 50 50 45 45 35 35 22 22 S6H 630...800 100 100 220 65 65 143 50 50 105 40 40 84 25 25 53 S6L 630...800 150 200 440 75 100 220 60 80 176 48 65 143 22 30 63 S6X 320...630 300 300 660 200 200 440 180 180 396 150 150 330 75 75 165 SACE Isomax S7 PR211/P (I) 230 V ca Tipo 415 V ca 440 V ca 500 V ca 690 V ca In (A) Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu KA Icm kA Ics kA Icu kA Icm kA S7S 1000…1600 85 85 187 50 50 105 40 40 84 35 35 73 20 20 40 S7H 1000…1600 75 100 220 49 65 143 41 55 115 34 45 94 19 25 52 S7L 1000…1600 100 200 440 50 100 220 40 80 176 35 70 154 17 35 73 3/27 Informazioni tecniche Dati tecnici generali SACE Isomax S4 PR212/MP 230 V ca Tipo 415 V ca 440 V ca 500 V ca 690 V ca In (A) Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu KA Icm kA Ics kA Icu kA Icm kA S4N 40...200 65 65 143 35 35 74 30 30 63 25 25 53 18 18 36 S4H 40...200 100 100 220 65 65 143 50 50 105 40 40 84 22 22 46 S4L 40...200 150 200 440 75 100 220 60 80 176 65 143 30 63 S4X 40...200 300 300 660 200 200 440 180 180 396 150 330 75 165 150 75 SACE Isomax S5 PR212/MP 230 V ca Tipo 415 V ca 440 V ca 500 V ca 690 V ca In (A) Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu KA Icm kA Ics kA Icu kA Icm kA S5N 128...320 65 65 143 35 35 74 30 30 63 25 25 53 20 20 40 S5H 128...320 100 100 220 65 65 143 50 50 105 40 40 84 25 25 53 S5L 128...320 150 200 440 75 100 220 60 80 176 48 65 143 22 30 63 SACE Isomax S6 PR212/MP 230 V ca Tipo 415 V ca 440 V ca 500 V ca 690 V ca In (A) Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu KA Icm kA Ics kA Icu kA Icm kA S6N 252...630 65 65 143 35 35 74 30 30 63 25 25 53 20 20 40 S6H 252...630 100 100 220 65 65 143 50 50 105 40 40 84 25 25 53 S6L 252...630 150 200 440 75 100 220 60 80 176 48 65 143 22 30 63 S6X 252...630 300 300 660 200 200 440 180 180 396 150 150 330 75 75 165 SACE Isomax S7 PR212/MP 230 V ca Tipo 415 V ca 440 V ca 500 V ca 690 V ca In (A) Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu kA Icm kA Ics kA Icu KA Icm kA Ics kA Icu kA Icm kA S7S 1000 85 85 187 50 50 105 40 40 84 35 35 73 20 20 40 S7H 1000 75 100 220 49 65 143 41 55 115 34 45 94 19 25 52 3/28 Informazioni tecniche Curve caratteristiche Curve di limitazione dell'energia specifica passante su corto-circuito per interruttore MS 325 Tensione di prova 420 V 50 Hz cos ϕ Icc 1 500 A 0,92 1500 A 0,87 3000 A 0,75 4500 A 0,68 6000 A 0,55 10000 A 0,32 20000 A 0,22 30000 A 50000 A 0,12 100000 A 1SDC003338F0901 0,18 Tensione di prova 420 V 50 Hz Icc 1 500 A 0,92 1500 A 1SDC003339F0901 cos ϕ 3/29 Informazioni tecniche Curve caratteristiche 1SDC003340F0901 Curva di intervento magnetotermico per interruttori MS 116 / MS 225 / MS 325/4xx Rappresentazione del tempo di intervento del salvamotore in funzione al sovraccarico o al cortocircuito sviluppato sulla linea protetta. I valori sono riferiti ad una temperatura ambiente di 20 °C. I salvamotori garantiscono la protezione contro la mancanza di fase. 3/30 Informazioni tecniche Curve caratteristiche T2 160 MA T3 250 MA Sganciatore solo magnetico regolabile I3 = 6...12 x In T2 160 PR221DS-I Funzione I 3/31 Informazioni tecniche Curve caratteristiche SACE S2X 80 Soglia di intervento magnetica fissa Im = 13 x Ith SACE S4-S5-S6 SACE PR211/P Funzione I N.B. Per S5 630 la soglia massima impostabile della funzione I è 8 x In 3/32 Informazioni tecniche Curve caratteristiche SACE S4-S5-S6-S7 SACE PR212/MP Funzione L (intervento a caldo e a freddo) SACE S4-S5-S6-S7 SACE PR212/MP Funzione L (intervento a caldo con 1 o 2 fasi alimentate) caldo freddo t [s] 105 caldo 104 103 102 10 30 1 20 10 10A 10-1 10-1 1 1,05 10 102 I / I1 3/33 Informazioni tecniche Curve caratteristiche SACE S4-S5-S6-S7 SACE PR212/MP Funzione R - U SACE S4-S5-S6-S7 SACE PR212/MP Funzione I 3/34 funzione U funzione R Informazioni di dettaglio per l'ordinazione Interruttori di protezione magnetotermica MS 116, MS 225 e MS 325 Tipo Codice Corrente Ie (A) Icu a 400V (kA) Ics a 400V (kA) Conf. pezzi 1SDC003341F0901 Interruttore di protezione magnetotermica MS 116 - Classe 10 MS 116-0,16 1SAM250000R1001 0,1…0,16 50 50 1 MS 116-0,25 1SAM250000R1002 0,16…0,25 50 50 1 MS 116-0,4 1SAM250000R1003 0,25…0,4 50 50 1 MS 116-0,63 1SAM250000R1004 0,4…0,63 50 50 1 MS 116-1,0 1SAM250000R1005 0,63…1,0 50 50 1 MS 116-1,6 1SAM250000R1006 1,0…1,6 50 50 1 MS 116-2,5 1SAM250000R1007 1,6…2,5 50 50 1 MS 116-4 1SAM250000R1008 2,5…4 50 50 1 MS 116-6,3 1SAM250000R1009 4…6,3 50 50 1 MS 116-10 1SAM250000R1010 6,3…10 50 50 1 MS 116-16 1SAM250000R1011 10…16 16 16 1 1 1SDC003325F0901 Interruttore di protezione magnetotermica MS 225 - Classe 10 MS 225-0,16 1SAM151000R1001 0,1... 0,16 50 50 MS 225-0,25 1SAM151000R1002 0,16... 0,25 50 50 1 MS 225-0,4 1SAM151000R1003 0,24... 0,4 50 50 1 MS 225-0,63 1SAM151000R1004 0,4... 0,63 50 50 1 MS 225-1 1SAM151000R1005 0,63... 1,0 50 50 1 MS 225-1,6 1SAM151000R1006 1... 1,6 50 50 1 MS 225-2,5 1SAM151000R1007 1,6... 2,5 50 50 1 MS 225-4 1SAM151000R1008 2,5... 4 50 50 1 MS 225-6,3 1SAM151000R1009 4... 6,3 50 50 1 MS 225-9 1SAM151000R1010 6,3... 9 40 40 1 MS 225-12,5 1SAM151000R1011 9... 12,5 30 30 1 MS 225-16 1SAM151000R1012 12,5... 16 30 30 1 MS 225-20 1SAM151000R1013 16...20 10 10 1 MS 225-25 1SAM151000R1014 20... 25 10 10 1 1 1SDC003320F0901 Interruttore di protezione magnetotermica MS 325 - Classe 10 MS 325-0,16 1SAM150000R1001 0,1... 0,16 100 100 MS 325-0,25 1SAM150000R1002 0,16... 0,25 100 100 1 MS 325-0,4 1SAM150000R1003 0,24... 0,4 100 100 1 MS 325-0,63 1SAM150000R1004 0,4... 0,63 100 100 1 MS 325-1 1SAM150000R1005 0,63... 1,0 100 100 1 MS 325-1,6 1SAM150000R1006 1... 1,6 100 100 1 MS 325-2,5 1SAM150000R1007 1,6... 2,5 100 100 1 MS 325-4 1SAM150000R1008 2,5... 4 100 100 1 MS 325-6,3 1SAM150000R1009 4... 6,3 100 100 1 MS 325-9 1SAM150000R1010 6,3... 9 100 100 1 MS 325-12,5 1SAM150000R1011 9... 12,5 75 75 1 MS 325-16 1SAM150000R1012 12,5... 16 60 60 1 MS 325-20 1SAM150000R1013 16...20 55 55 1 MS 325-25 1SAM150000R1014 20... 25 50 50 1 L'interruttore MS 325 è disponibile anche in versione con contatti ausiliari frontali 1NA+1NC (tipo MS 325...1+1) 3/35 Informazioni di dettaglio per l'ordinazione Interruttori di protezione magnetotermica MS 4xx Tipo Codice Corrente Ie (A) Icu a 400V (kA) Ics a 400V (kA) Conf. pezzi 1SDC003326F0901 Interruttore di protezione magnetotermica MS 450 - Classe 10 MS 450 - 16 1SAM450000R1001 11…16 50 25 1 MS 450 - 20 1SAM450000R1002 14…20 50 25 1 MS 450 - 25 1SAM450000R1003 18…25 50 25 1 MS 450 - 32 1SAM450000R1004 22…32 50 25 1 MS 450 - 40 1SAM450000R1005 28…40 50 25 1 MS 450 - 45 1SAM450000R1006 36…45 50 25 1 MS 450 - 50 1SAM450000R1007 40…50 50 25 1 Interruttore di protezione magnetotermica MS 495 - Classe 10 MS 495 - 40 1SAM550000R1005 28…40 50 25 1 MS 495 - 50 1SAM550000R1006 36…50 50 25 1 MS 495 - 63 1SAM550000R1007 45…63 50 25 1 MS 495 - 75 1SAM550000R1008 57…75 50 25 1 MS 495 - 90 1SAM550000R1009 70…90 50 25 1 MS 495 - 100 1SAM550000R1010 80…100 50 25 1 1SDC003321F0901 Interruttore di protezione magnetotermica MS 497 - Classe 10 MS 497 - 16 1SAM580000R1001 11…16 100 50 1 MS 497 - 20 1SAM580000R1002 14…20 100 50 1 MS 497 - 25 1SAM580000R1003 18…25 100 50 1 MS 497 - 32 1SAM580000R1004 22…32 100 50 1 MS 497 - 40 1SAM580000R1005 28…40 100 50 1 MS 497 - 50 1SAM580000R1006 36…50 100 50 1 MS 497 - 63 1SAM580000R1007 45…63 100 50 1 MS 497 - 75 1SAM580000R1008 57…75 100 50 1 MS 497 - 90 1SAM580000R1009 70…90 100 50 1 MS 497 - 100 1SAM580000R1010 80…100 100 50 1 Interruttore di protezione magnetotermica MS 451 - Classe 20 MS 451 - 16 1SAM470000R1001 11…16 50 25 1 MS 451 - 20 1SAM470000R1002 14…20 50 25 1 MS 451 - 25 1SAM470000R1003 18…25 50 25 1 MS 451 - 32 1SAM470000R1004 22…32 50 25 1 MS 451 - 40 1SAM470000R1005 28…40 50 25 1 MS 451 - 45 1SAM470000R1006 36…45 50 25 1 MS 451 - 50 1SAM470000R1007 40…50 50 25 1 Interruttore di protezione magnetotermica MS 496 - Classe 20 3/36 MS 496 - 40 1SAM570000R1005 28…40 100 50 1 MS 496 - 50 1SAM570000R1006 36…50 100 50 1 MS 496 - 63 1SAM570000R1007 45…63 100 50 1 MS 496 - 75 1SAM570000R1008 57…75 100 50 1 MS 496 - 90 1SAM570000R1009 70…90 100 50 1 MS 496 - 100 1SAM570000R1010 80…100 100 50 1 Informazioni di dettaglio per l'ordinazione Interruttori S4-S5-S6-S7 con sganciatori elettronici per protezione motori PR212/MP Tipo Codice Corrente Ie (A) Icu a 400V (kA) Ics a 400V (kA) Conf. pezzi 1SDC003331F0901 Interruttore Isomax S4N con sganciatore elettronico PR212/MP S4N 160 F F 1SDA050139R1 40...100 35 35 1 S4N 160 F F 1SDA050140R1 64...160 35 35 1 S4N 250 F F 1SDA050141R1 80...200 35 35 1 35 35 1 35 35 1 50 50 1 Interruttore Isomax S5N con sganciatore elettronico PR212/MP 1SDC003332F0901 S5N 400 F F 1SDA050142R1 128...320 Interruttore Isomax S6N con sganciatore elettronico PR212/MP S6N 800 F F 1SDA050143R1 252...630 Interruttore Isomax S7S con sganciatore elettronico PR212/MP S7S 1250 F F 1SDA050144R1 400...1000 1SDC003333F0901 Interruttore Isomax S4H con sganciatore elettronico PR212/MP S4H 160 F F 1SDA045049R1 40...100 65 65 1 S4H 160 F F 1SDA045050R1 64...160 65 65 1 S4H 250 F F 1SDA048662R1 80...200 65 65 1 65 65 1 65 65 1 65 50 1 Interruttore Isomax S5H con sganciatore elettronico PR212/MP S5H 400 F F 1SDA045051R1 128...320 Interruttore Isomax S6H con sganciatore elettronico PR212/MP 1SDC003342F0901 S6H 800 F F 1SDA045052R1 252...630 Interruttore Isomax S7H con sganciatore elettronico PR212/MP S7H 1250 F F 1SDA045053R1 400...1000 1SDC003334F0901 Interruttore Isomax S4L con sganciatore elettronico PR212/MP S4L 160 F F 1SDA050550R1 40...100 35 35 1 S4L 160 F F 1SDA050551R1 64...160 35 35 1 S4L 250 F F 1SDA050552R1 80...200 35 35 1 35 35 1 35 35 1 Interruttore Isomax S5L con sganciatore elettronico PR212/MP S5L 400 F F 1SDA050553R1 128...320 Interruttore Isomax S6L con sganciatore elettronico PR212/MP S6L 800 F F 1SDA050554R1 252...630 1SDC003343F0901 Interruttore Isomax S4X con sganciatore elettronico PR212/MP S4X 250 F F 1SDA046590R1 40...100 200 200 1 S4X 250 F F 1SDA046591R1 64...160 200 200 1 S4X 250 F F 1SDA048661R1 80...200 200 200 1 Interruttore Isomax S6X con sganciatore elettronico PR212/MP S6X 400 F F 1SDA047780R1 128...320 200 200 1 S6X 630 F F 1SDA047781R1 160...400 200 200 1 S6X 630 F F 1SDA048663R1 252...630 200 200 1 3/37 Informazioni di dettaglio per l'ordinazione Interruttori Tmax T2 con sganciatori elettronici per protezione motori PR221DS-I Tipo Codice Corrente In (A) Icu a 400 V (kA) Ics a 400 V (kA) Conf. pezzi 1SDC003344F0901 Interruttore Tmax T2N con sganciatore elettronico PR221DS-I T2N 160 F F 1SDA051163R1 10 36 36 1 T2N 160 F F 1SDA051164R1 25 36 36 1 T2N 160 F F 1SDA051165R1 63 36 36 1 T2N 160 F F 1SDA051166R1 100 36 36 1 T2N 160 F F 1SDA051168R1 160 36 36 1 1SDC003344F0901 Interruttore Tmax T2S con sganciatore elettronico PR221DS-I T2S 160 F F 1SDA051174R1 10 50 50 1 T2S 160 F F 1SDA051175R1 25 50 50 1 T2S 160 F F 1SDA051176R1 63 50 50 1 T2S 160 F F 1SDA051177R1 100 50 50 1 T2S 160 F F 1SDA051178R1 160 50 50 1 1SDC003344F0901 Interruttore Tmax T2H con sganciatore elettronico PR221DS-I T2H 160 F F 1SDA051184R1 10 70 70 1 T2H 160 F F 1SDA051185R1 25 70 70 1 T2H 160 F F 1SDA051186R1 63 70 70 1 T2H 160 F F 1SDA051187R1 100 70 70 1 T2H 160 F F 1SDA051188R1 160 70 70 1 1SDC003344F0901 Interruttore Tmax T2L con sganciatore elettronico PR221DS-I 3/38 T2L 160 F F 1SDA051194R1 10 85 70 1 T2L 160 F F 1SDA051195R1 25 85 70 1 T2L 160 F F 1SDA051196R1 63 85 70 1 T2L 160 F F 1SDA051197R1 100 85 70 1 T2L 160 F F 1SDA051198R1 160 85 70 1 Informazioni di dettaglio per l'ordinazione Interruttori di protezione magnetica MO 325 ed MO4xx Tipo Codice Corrente Ie (A) Icu a 400V (kA) Ics a 400V (kA) Conf. pezzi 1SDC003320F0901 Interruttori di protezione magnetica MO 325 MO325-0,4 1SAM160000R1003 0,4 100 100 1 MO325-0,63 1SAM160000R1004 0,63 100 100 1 MO325-1 1SAM160000R1005 1 100 100 1 MO325-1,6 1SAM160000R1006 1,6 100 100 1 MO325-2,5 1SAM160000R1007 2,5 100 100 1 MO325-4 1SAM160000R1008 4 100 100 1 MO325-6,3 1SAM160000R1009 6,3 100 100 1 MO325-9 1SAM160000R1010 9 100 100 1 MO325-12,5 1SAM160000R1011 12,5 75 75 1 MO325-16 1SAM160000R1012 16 60 60 1 MO325-20 1SAM160000R1013 20 55 55 1 MO325-25 1SAM160000R1014 25 50 50 1 Interruttori di protezione magnetica MO 450 MO 450 - 16 1SAM460000R1001 16 50 25 1 MO 450 - 20 1SAM460000R1002 20 50 25 1 MO 450 - 25 1SAM460000R1003 25 50 25 1 MO 450 - 32 1SAM460000R1004 32 50 25 1 MO 450 - 40 1SAM460000R1005 40 50 25 1 MO 450 - 45 1SAM460000R1006 45 50 25 1 MO 450 - 50 1SAM460000R1007 50 50 25 1 1SDC003326F0901 Interruttori di protezione magnetica MO 495 MO 495 - 40 1SAM560000R1005 40 50 25 1 MO 495 - 50 1SAM560000R1006 50 50 25 1 MO 495 - 63 1SAM560000R1007 63 50 25 1 MO 495 - 75 1SAM560000R1008 75 50 25 1 MO 495 - 90 1SAM560000R1009 90 50 25 1 MO 495 - 100 1SAM560000R1010 95 50 25 1 Interruttori di protezione magnetica MO 496 1SAM590000R1001 16 100 50 1 MO 496 - 20 1SAM590000R1002 20 100 50 1 MO 496 - 25 1SAM590000R1003 25 100 50 1 MO 496 - 32 1SAM590000R1004 32 100 50 1 MO 496 - 40 1SAM590000R1005 40 100 50 1 MO 496 - 50 1SAM590000R1006 50 100 50 1 MO 496 - 63 1SAM590000R1007 63 100 50 1 MO 496 - 75 1SAM590000R1008 75 100 50 1 MO 496 - 90 1SAM590000R1009 90 100 50 1 MO 496 - 100 1SAM590000R1010 95 100 50 1 1SDC003321F0901 MO 496 - 16 3/39 Informazioni di dettaglio per l'ordinazione Interruttori di protezione magnetica Tmax T2 e Tmax T3 Tipo Codice Corrente In/Im Icu a 400 V (A) (kA) Ics a 400 V (kA) Conf. pezzi 1SDC003344F0901 Interruttore Tmax T2N con sganciatore magnetico MA T2N 160 F F 1SDA053110R1 1/13 36 36 1 T2N 160 F F 1SDA053111R1 1,6/21 36 36 1 T2N 160 F F 1SDA053112R1 2/26 36 36 1 T2N 160 F F 1SDA053113R1 2,5/33 36 36 1 T2N 160 F F 1SDA053114R1 3,2/42 36 36 1 T2N 160 F F 1SDA053115R1 4/52 36 36 1 T2N 160 F F 1SDA053116R1 5/65 36 36 1 T2N 160 F F 1SDA053117R1 6,5/84 36 36 1 T2N 160 F F 1SDA053118R1 8,5/110 36 36 1 T2N 160 F F 1SDA053119R1 11/145 36 36 1 T2N 160 F F 1SDA053120R1 12,5/163 36 36 1 T2N 160 F F 1SDA051207R1 20/120…240 36 36 1 T2N 160 F F 1SDA051208R1 32/192…384 36 36 1 T2N 160 F F 1SDA051209R1 52/314…624 36 36 1 T2N 160 F F 1SDA051210R1 80/480…960 36 36 1 T2N 160 F F 1SDA051211R1 100/600…1200 36 36 1 1SDC003344F0901 Interruttore Tmax T2S con sganciatore magnetico MA T2S 160 F F 1SDA053121R1 1/13 50 50 1 T2S 160 F F 1SDA053122R1 1,6/21 50 50 1 T2S 160 F F 1SDA053123R1 2/26 50 50 1 T2S 160 F F 1SDA053124R1 2,5/33 50 50 1 T2S 160 F F 1SDA053125R1 3,2/42 50 50 1 T2S 160 F F 1SDA053126R1 4/52 50 50 1 T2S 160 F F 1SDA053127R1 5/65 50 50 1 T2S 160 F F 1SDA053128R1 6,5/84 50 50 1 T2S 160 F F 1SDA053129R1 8,5/110 50 50 1 T2S 160 F F 1SDA053130R1 11/145 50 50 1 T2S 160 F F 1SDA053131R1 12,5/163 50 50 1 T2S 160 F F 1SDA051216R1 20/120…240 50 50 1 T2S 160 F F 1SDA051217R1 32/192…384 50 50 1 T2S 160 F F 1SDA051218R1 52/314…624 50 50 1 T2S 160 F F 1SDA051219R1 80/480…960 50 50 1 T2S 160 F F 1SDA051220R1 100/600…1200 50 50 1 1SDC003344F0901 Interruttore Tmax T2H con sganciatore magnetico MA 3/40 T2H 160 F F 1SDA053132R1 1/13 70 70 1 T2H 160 F F 1SDA053133R1 1,6/21 70 70 1 T2H 160 F F 1SDA053134R1 2/26 70 70 1 T2H 160 F F 1SDA053135R1 2,5/33 70 70 1 T2H 160 F F 1SDA053136R1 3,2/42 70 70 1 T2H 160 F F 1SDA053137R1 4/52 70 70 1 T2H 160 F F 1SDA053138R1 5/65 70 70 1 T2H 160 F F 1SDA053139R1 6,5/84 70 70 1 T2H 160 F F 1SDA053140R1 8,5/110 70 70 1 T2H 160 F F 1SDA053141R1 11/145 70 70 1 T2H 160 F F 1SDA053142R1 12,5/163 70 70 1 T2H 160 F F 1SDA051224R1 20/120…240 70 70 1 T2H 160 F F 1SDA051225R1 32/192…384 70 70 1 T2H 160 F F 1SDA051226R1 52/314…624 70 70 1 T2H 160 F F 1SDA051227R1 80/480…960 70 70 1 T2H 160 F F 1SDA051228R1 100/600…1200 70 70 1 Informazioni di dettaglio per l'ordinazione Interruttori di protezione magnetica Tmax T2 e Tmax T3 Tipo Codice Corrente In/Im Icu a 400 V (A) (kA) Ics a 400 V (kA) Conf. pezzi 1SDC003344F0901 Interruttore Tmax T2L con sganciatore magnetico MA T2L 160 F F 1SDA053143R1 1/13 85 70 1 T2L 160 F F 1SDA053144R1 1,6/21 85 70 1 T2L 160 F F 1SDA053145R1 2/26 85 70 1 T2L 160 F F 1SDA053146R1 2,5/33 85 70 1 T2L 160 F F 1SDA053147R1 3,2/42 85 70 1 T2L 160 F F 1SDA053148R1 4/52 85 70 1 T2L 160 F F 1SDA053149R1 5/65 85 70 1 T2L 160 F F 1SDA053150R1 6,5/84 85 70 1 T2L 160 F F 1SDA053151R1 8,5/110 85 70 1 T2L 160 F F 1SDA053152R1 11/145 85 70 1 T2L 160 F F 1SDA053153R1 12,5/163 85 70 1 T2L 160 F F 1SDA051232R1 20/120…240 85 70 1 T2L 160 F F 1SDA051233R1 32/192…384 85 70 1 T2L 160 F F 1SDA051234R1 52/314…624 85 70 1 T2L 160 F F 1SDA051235R1 80/480…960 85 70 1 T2L 160 F F 1SDA051236R1 100/600…1200 85 70 1 1SDC003345F0901 Interruttore Tmax T3N con sganciatore magnetico MA T3N 250 F F 1SDA051315R1 100/600…1200 36 27 1 T3N 250 F F 1SDA051316R1 125/750…1500 36 27 1 T3N 250 F F 1SDA051317R1 160/960…1920 36 27 1 T3N 250 F F 1SDA051318R1 200/1200…2400 36 27 1 Interruttore Tmax T3S con sganciatore magnetico MA T3S 250 F F 1SDA051320R1 100/600…1200 50 27 1 T3S 250 F F 1SDA051321R1 125/750…1500 50 27 1 T3S 250 F F 1SDA051322R1 160/960…1920 50 27 1 T3S 250 F F 1SDA051323R1 200/1200…2400 50 27 1 3/41 Informazioni di dettaglio per l'ordinazione Interruttori di protezione magnetica S2X 80 Tipo Codice Corrente In/Im Icu a 400 V (A) (kA) Ics a 400 V (kA) Conf. pezzi 1SDC003329F0901 Interruttore di protezione magnetica Isomax S2X 80 con sganciatore magnetico e terminali anteriori per cavi in rame S2X 80 F FC Cu 1SDA050231R1 1/13 70 52 1 S2X 80 F FC Cu 1SDA050232R1 1,6/21 70 52 1 S2X 80 F FC Cu 1SDA050233R1 2/25 70 52 1 S2X 80 F FC Cu 1SDA050234R1 2,5/32 70 52 1 S2X 80 F FC Cu 1SDA050235R1 3,2/42 70 52 1 S2X 80 F FC Cu 1SDA050236R1 4/52 70 52 1 S2X 80 F FC Cu 1SDA050237R1 5/65 70 52 1 S2X 80 F FC Cu 1SDA050238R1 6,5/84 70 52 1 S2X 80 F FC Cu 1SDA050239R1 8,5/110 70 52 1 S2X 80 F FC Cu 1SDA050240R1 11/145 70 52 1 S2X 80 F FC Cu 1SDA050241R1 12,5/163 70 52 1 S2X 80 F FC Cu 1SDA050242R1 16/210 70 52 1 S2X 80 F FC Cu 1SDA050243R1 20/260 70 52 1 S2X 80 F FC Cu 1SDA050244R1 25/325 70 52 1 S2X 80 F FC Cu 1SDA050245R1 32/415 70 52 1 S2X 80 F FC Cu 1SDA050246R1 42/545 70 52 1 S2X 80 F FC Cu 1SDA050247R1 52/680 70 52 1 S2X 80 F FC Cu 1SDA050248R1 63/820 70 52 1 S2X 80 F FC Cu 1SDA050249R1 80/1040 70 52 1 Interruttore di protezione magnetica Isomax S2X 80 con sganciatore magnetico e terminali posteriori per cavi in rame 3/42 S2X 80 F R 1SDA050250R1 1/13 70 52 1 S2X 80 F R 1SDA050251R1 1,6/21 70 52 1 S2X 80 F R 1SDA050252R1 2/25 70 52 1 S2X 80 F R 1SDA050253R1 2,5/32 70 52 1 S2X 80 F R 1SDA050254R1 3,2/42 70 52 1 S2X 80 F R 1SDA050255R1 4/52 70 52 1 S2X 80 F R 1SDA050256R1 5/65 70 52 1 S2X 80 F R 1SDA050257R1 6,5/84 70 52 1 S2X 80 F R 1SDA050258R1 8,5/110 70 52 1 S2X 80 F R 1SDA050259R1 11/145 70 52 1 S2X 80 F R 1SDA050260R1 12,5/163 70 52 1 S2X 80 F R 1SDA050261R1 16/210 70 52 1 S2X 80 F R 1SDA050262R1 20/260 70 52 1 S2X 80 F R 1SDA050263R1 25/325 70 52 1 S2X 80 F R 1SDA050264R1 32/415 70 52 1 S2X 80 F R 1SDA050265R1 42/545 70 52 1 S2X 80 F R 1SDA050266R1 52/680 70 52 1 S2X 80 F R 1SDA050267R1 63/820 70 52 1 S2X 80 F R 1SDA050268R1 80/1040 70 52 1 Informazioni di dettaglio per l'ordinazione Interruttori di protezione magnetica S3-S3X Tipo Codice Corrente In/Im (A) Icu a 400V (kA) Ics a 400V (kA) Conf. pezzi 1SDC003330F0901 Interruttore di protezione magnetica Isomax S3 N-H-L con sganciatore magnetico S3N 160 F F 1SDA047782R1 3/12...36 35 35 S3N 160 F F 1SDA047783R1 5/20...60 35 35 1 1 S3N 160 F F 1SDA047784R1 10/40...120 35 35 1 S3N 160 F F 1SDA047785R1 25/100...300 35 35 1 S3N 160 F F 1SDA047786R1 50/200...600 35 35 1 S3N 160 F F 1SDA047787R1 100/400...1200 35 35 1 S3N 160 F F 1SDA047788R1 125/500...1500 35 35 1 S3N 160 F F 1SDA047789R1 160/640...1600 35 35 1 S3N 250 F F 1SDA048651R1 160/640...1920 35 35 1 S3N 250 F F 1SDA048654R1 200/800...2400 35 35 1 S3H 160 F F 1SDA045185R1 50/200...600 65 50 1 S3H 160 F F 1SDA045186R1 100/400...1200 65 50 1 S3H 160 F F 1SDA045187R1 125/500...1500 65 50 1 S3H 160 F F 1SDA045188R1 160/640...1600 65 50 1 S3H 250 F F 1SDA048657R1 160/640...1920 65 50 1 S3H 250 F F 1SDA048658R1 200/800...2400 65 50 1 S3L 160 F F 1SDA050544R1 50/200...600 85 65 1 S3L 160 F F 1SDA050545R1 100/400...1200 85 65 1 S3L 160 F F 1SDA050546R1 125/500...1500 85 65 1 S3L 160 F F 1SDA050547R1 160/640...1600 85 65 1 S3L 250 F F 1SDA050548R1 160/640...1920 85 65 1 S3L 250 F F 1SDA050549R1 200/800...2400 85 65 1 1 1SDC003346F0901 Interruttore di protezione magnetica Isomax S3X con sganciatore magnetico S3X 125 F F 1SDA045384R1 3/12...36 200 200 S3X 125 F F 1SDA045385R1 5/20...60 200 200 1 S3X 125 F F 1SDA045386R1 10/40...120 200 200 1 S3X 125 F F 1SDA045387R1 25/100...300 200 200 1 S3X 125 F F 1SDA045388R1 50/200...600 200 200 1 S3X 125 F F 1SDA045389R1 100/400...1200 200 200 1 S3X 125 F F 1SDA045390R1 125/500...1500 200 200 1 S3X 200 F F 1SDA046135R1 125/500...1500 200 200 1 S3X 200F F 1SDA048659R1 160/640...1920 200 200 1 S3X 200F F 1SDA048660R1 200/800...2400 200 200 1 3/43 Informazioni di dettaglio per l'ordinazione Interruttori S4-S5-S6-S4X-S6X-S7 con sganciatori elettronici PR211/P Tipo Codice Corrente In (A) Icu a 400V (kA) Ics a 400V (kA) Conf. pezzi 1SDC003332F0901 1SDC003331F0901 Interruttore Isomax S4 N-H-L con sganciatore elettronico PR211/P (I) S4N 160 F F 1SDA015548R1 100 35 35 1 S4N 160 F F 1SDA015549R1 160 35 35 1 S4N 250 F F 1SDA017318R1 250 35 35 1 S4H 160 F F 1SDA016142R1 100 65 65 1 S4H 160 F F 1SDA016143R1 160 65 65 1 S4H 250 F F 1SDA017450R1 250 65 65 1 S4L 160 F F 1SDA016730R1 100 100 75 1 S4L 160 F F 1SDA016731R1 160 100 75 1 S4L 250 F F 1SDA017582R1 250 100 75 1 1SDC003333F0901 Interruttore Isomax S5 N-H-L con sganciatore elettronico PR211/P (I) S5N 400 F F 1SDA017714R1 320 35 35 1 S5N 400 F F 1SDA017715R1 400 35 35 1 S5N 630 F F 1SDA038674R1 630 35 35 1 S5H 400 F F 1SDA017990R1 320 65 65 1 S5H 400 F F 1SDA017991R1 400 65 65 1 S5H 630 F F 1SDA038704R1 630 65 65 1 S5L 400 F F 1SDA018254R1 320 100 75 1 S5L 400 F F 1SDA018255R1 400 100 75 1 S5L 630 F F 1SDA038376R1 630 100 75 1 1SDC003342F0901 Interruttore Isomax S6 N-H-L con sganciatore elettronico PR211/P (I) S6N 630 F F 1SDA018518R1 630 35 35 1 S6N 800 F F 1SDA018950R1 800 35 35 1 S6S 630 F F 1SDA018626R1 630 50 50 1 S63 800 F F 1SDA019058R1 800 50 50 1 S6H 630 F F 1SDA018734R1 630 65 65 1 S6H 800 F F 1SDA019166R1 800 65 65 1 S6L 630 F F 1SDA018842R1 630 100 75 1 S6L 800 F F 1SDA019274R1 800 100 75 1 1SDC003334F0901 Interruttore Isomax S7 S-H-L con sganciatore elettronico PR211/P (I) S7S 1250 F F 1SDA019382R1 1000 50 50 1 S7S 1250 F F 1SDA019383R1 1250 50 50 1 S7S 1600 F F 1SDA020030R1 1600 50 50 1 S7H 1250 F F 1SDA019598R1 1000 65 50 1 S7H 1250 F F 1SDA019599R1 1250 65 50 1 S7H 1600 F F 1SDA020114R1 1600 65 50 1 S7L 1250 F F 1SDA019814R1 1000 100 50 1 S7L 1250 F F 1SDA019815R1 1250 100 50 1 S7L 1600 F F 1SDA020198R1 1600 100 50 1 1SDC003343F0901 Interruttore Isomax S4X con sganciatore elettronico PR211/P (I) 3/44 S4X 250 F F 1SDA046582R1 100/.... 200 200 1 S4X 250 F F 1SDA046583R1 160/.... 200 200 1 S4X 250 F F 1SDA046524R1 200/.... 200 200 1 Interruttore Isomax S6X con sganciatore elettronico PR211/P (I) S6X 400 F F 1SDA047595R1 320/... 200 200 1 S6X 400 F F 1SDA046534R1 400/.... 200 200 1 S6X 630 F F 1SDA046560R1 630/.... 200 200 1 Informazioni di dettaglio per l'ordinazione Accessori Tipo Codice Descrizione Conf. pezzi HK1-11 1SAM201902R1001 1NA+1NC, montaggio laterale HK1-20 1SAM201902R1002 2NA, montaggio laterale 1 HK1-02 1SAM201902R1003 2NC, montaggio laterale 1 HKF1-11 1SAM201901R1001 1NA+1NC, montaggio frontale 1 1SAM101901R0001 1SAM101901R0002 1SAM101901R0003 1NA+1NC, montaggio laterale 2NA, montaggio laterale 2NC, montaggio laterale 1 1 1 HKF111) 1SAM101928R0001 1NA+1NC, montaggio frontale 1 1) 1SAM101928R0002 2NA, montaggio frontale 1 1SDC003347F0901 Contatti ausiliari per MS 116 HKF1-11 1 HK 11 HK 20 HK 02 1SDC003349F0901 1SDC003348F0901 per MS 225 e Mx 325 HK-11 HKF20 (1) Quando vengono utilizzati i cont. ausiliari frontali per Mx325/225 non è possibile usare nè la bobina di minima tensione nè quella a lancio di corrente HKS 4-02 1SDC003350F0901 per Mx 4xx HK 4-11 HK4-W HKS 4-11 HKS 4-20 HKS 4-02 1SAM401901R1001 1SAM401901R1002 1SAM401902R1001 1SAM401902R1002 1SAM401902R1003 1NA+1NC, montaggio frontale 1NA/1NC, montaggio frontale 1NA+1NC, montaggio laterale 2NA, montaggio laterale 2NC, montaggio laterale 1 1 1 1 1 per Tmax T2 e Tmax T3 1SDC003352F0901 1SDC003351F0901 versione non cablata AUX 1Q 1SY 1SDA051368R1 1NA (scattato sganciatore) + 1NA/1NC 1 AUX 1Q 1SY 1SDA051369R1 1NA (scattato sganciatore) + 3NA/3NC 1 AUX-C 1Q 1SY 1SDA051370R1 1NA (scattato sganciatore) + 1NA/1NC 1 AUX-C 1Q 1SY 1SDA051371R1 1NA (scattato sganciatore) + 3NA/3NC 1 1SDA013856R1 1SDA025544R1 2 NA/2NC 2 NA/2NC per segnali digitali 1 1 1SDA023366R1 1SDA025774R1 2 NA/2NC 2 NA/2NC per segnali digitali 1 1 versione cablata 1SDC003353F0901 per S3-S4-S5 per S6-S7 Contatti di segnalazione 1SDC003354F0901 intervento magnetotermico per MS 116 SK-11 SK1-11 (2) 1SAM201903R1001 1NA+1NC, montaggio laterale 1 SK1-20 (2) 1SAM201903R1002 2NA, montaggio laterale 1 SK1-02 (2) 1SAM201903R1003 2NC, montaggio laterale intervento magnetotermico per MS 225 e Mx 325 SK 11 (2) 1SAM101904R0003 1NA +1NC, montaggio laterale 1 intervento magnetico e magnetotermico per Mx4xx SK 4-11 1SAM401904R1001 2NA+2NC, montaggio laterale 1 (2) Lateralmente possono essere montati contemporaneamente 2 contatti ausiliari HK ... oppure 1 contatto ausiliario HK ... + 1 contatto di segnalazione SK (in questo caso il contatto di segnalazione va montato per primo) 3/45 Informazioni di dettaglio per l'ordinazione Accessori Tipo Codice Descrizione Conf. pezzi Contatti di segnalazione intervento magnetico per Tmax T2 e Tmax T3 AUP T2-T3 1SDA051372R1 1 contatto di segnalazione interruttore inserito 1 1SDC003355F0901 intervento magnetico per S2X 80 1SDA013328R1 2NA/2NC 1 1SDA013327R1 1NA (scattato sganciatore) + 1NA/1NC 1 1SDA013575R1 1SDA025545R1 1NA (scattato sganciatore) + 1NA/1NC* 1 1NA (scatt. sgan.e)+1NA/1NC*per segnali digitali 1 1SDA023332R1 1SDA025773R1 1SDA048956R1 1SDA025775R1 1SDA025776R1 1NA (scattato sganciatore) + 1NA/1NC* 1NA (segn. non interv. sganc.) + 1NA/1NC* 1NA (scattato sganciatore) + 1NA ±1NC 1NA (scatt. sgan.e)+1NA/1NC* per segnali digitali 1NA (scatt. sgan.e)+2NA/2NC* per segnali digitali 1 1 1 1 1 2 connettori anticipati 1 1NA di consenso e connettore per sganciatore 1 1NA di consenso e connettore per sganciatore 1 1SDA013329R1 presa-spina volante a 9 poli L=0,6 m 1 1SDA013863R1 1SDA037522R1 1SDA013864R1 1SDA025553R1 per interruttore fisso L=1m per interruttore fisso L=2m per interruttore removibile o estraibile L=1m prolunga di verifica dei circuiti aus. ad int. estratto 1 1 1 1 1SDA014207R1 per interruttore fisso L=1m 1 per S3-S4-S5 per S6-S7 *contatti ausiliari di scambio (non di segnalazione) Contatti di consenso e connettori per Tmax T2 e Tmax T3 AUE 1SDA051374R1 per S3-S4-S5-S6 1SDA025551R1 per S7 1SDA048106R1 Connettori per contatti ausiliari 1SDC003356F0901 per S2X 80 per S3-S4-S5-S6 per S7 3/46 1SDA044751R1 per interruttore fisso L=2m 1 1SDA014208R1 per interruttore estraibile L=1m 1 1SDA048947R1 per interruttore estraibile L=2m 1 1SDA025553R1 prolunga di verifica dei circuiti aus. ad int. estratto 1 Informazioni di dettaglio per l'ordinazione Accessori Tipo Codice Descrizione Conf. pezzi Bobine di minima tensione (montaggio laterale, lato sinistro) per MS 116 UA1-24 1SAM201904R10001 24Vac 1 UA1-48 1SAM201904R10002 48 Vac 1 UA1-60 1SAM201904R10003 60 Vac 1 UA1-120 1SAM201904R10004 120 Vac 1 UA1-230 1SAM201904R10005 230 Vac 1 UA1-400 1SAM201904R10006 400 Vac 1 UA1-415 1SAM201904R10007 415 Vac 1 Bobine di minima tensione con 2 contatti anticipati NA (montaggio laterale, lato sinistro) 1SDC003357F0901 per MS 116 1SDC003358F0901 UA 1SDC003359F0901 UA4-HK UA1-HK-24 1SAM201905R10001 24Vac 1 UA1-HK-48 1SAM201905R10002 48 Vac 1 UA1-HK-60 1SAM201905R10003 60 Vac 1 UA1-HK-120 1SAM201905R10004 120 Vac 1 UA1-HK-230 1SAM201905R10005 230 Vac 1 UA1-HK-400 1SAM201905R10006 400 Vac 1 UA1-HK-415 1SAM201905R10007 415 Vac 1 alimentazione diretta 415 Vca alimentazione 24 Vca 48 Vca 60 Vca 110 Vca 230 Vca 415 Vca 500 Vca 1 1 1 1 1 1 1 1 230 Vca 50 Hz 400 Vca 50 Hz 230 Vca 50 Hz con contatti ausiliari 2NA 400 Vca 50 Hz con contatti ausiliari 2NA 1 1 1 1 Sganciatori di minima tensione per MS 225 e Mx 325 UA 400 Vca - S 1SAM101902R0400 UA 24 Vca 1SAM101903R0024 UA 48 Vca 1SAM101903R0048 UA 60 Vca 1SAM101903R0060 UA 110 Vca 1SAM101903R0110 UA 230 Vca 1SAM101903R0230 UA 415 Vca 1SAM101903R0415 UA 500 Vca 1SAM101903R0500 per Mx 4xx UA4-230 1SAM401905R1002 UA4-400 1SAM401905R1003 UA4-230-HK 1SAM401906R1001 UA4-400-HK 1SAM401906R1002 per Tmax T2 e Tmax T3 (versione non cablata) UVR 1SDA051345R1 24…30 Vca/cc 1 UVR 1SDA051346R1 48 Vca/cc 1 UVR 1SDA052333R1 60 Vca/cc 1 UVR 1SDA051347R1 110…127 Vca - 110…125 Vcc 1 UVR 1SDA051348R1 220…240 Vca - 220 Vcc 1 UVR 1SDA051349R1 380…440 Vca 1 1SDA051350R1 480…500 Vca 1 UVR-C 1SDA051351R1 24…30 Vca/cc 1 UVR-C 1SDA051352R1 48 Vca/cc 1 UVR (versione cablata) UVR-C 1SDA052335R1 60 Vca/cc 1 UVR-C 1SDA051353R1 110…127 Vca - 110…125 Vcc 1 UVR-C 1SDA051354R1 220…240 Vca - 220 Vcc 1 UVR-C 1SDA051355R1 380…440 Vca 1 UVR-C 1SDA051356R1 480…500 Vca 1 3/47 Informazioni di dettaglio per l'ordinazione Accessori Tipo Codice Descrizione Conf. pezzi Sganciatori di minima tensione per S2X 80 1SDA023401R1 24 Vca 50 Hz 1 1SDA023402R1 48 Vca 50 Hz 1 1SDA013319R1 110 Vca 50 Hz 1 1SDA013320R1 220 Vca 50 Hz 1 1SDA013321R1 380 Vca 50 Hz - 380…440 Vca 60 Hz 1 1SDA045046R1 110 Vca 60 Hz 1 1SDA013315R1 24 Vcc 1 1SDA013316R1 48 Vcc 1 1SDA045045R1 60 Vcc 1 1SDA013317R1 110 Vcc 1 1SDA013318R1 220 Vcc 1 1SDA013842R1 24 Vca 1 1SDA013843R1 48 Vca 1 1SDA023346R1 60 Vca 1 1SDA013844R1 110...127 Vca 1 1SDA013846R1 220...250 Vca 1 1SDA013847R1 380...440 Vca 1 1SDA037513R1 480 Vca 1 1SDA013833R1 24 Vcc 1 1SDA013835R1 48 Vcc 1 1SDC003360F0901 per S3-S4-S5 1SDA013836R1 60 Vcc 1 1SDA013838R1 110...125 Vcc 1 1SDA013839R1 220...250 Vcc 1 1SDA014188R1 1SDA014189R1 1SDA023347R1 1SDA014190R1 1SDA014192R1 1SDA014193R1 1SDA037515R1 1SDA014179R1 1SDA014181R1 1SDA014182R1 1SDA014184R1 1SDA014185R1 24 Vca 48 Vca 60 Vca 110...127 Vca 220...250 Vca 380...440 Vca 480 Vca 24 Vcc 48 Vcc 60 Vcc 110...125 Vcc 220...250 Vcc 1 1 1 1 1 1 1 1 1 1 1 1 1SDA013840R1 110-220 Vca (sganciatore + ritardatore) 1 1SDA014186R1 110-220 Vca (sganciatore + ritardatore) 1 1SDC003361F0901 per S6-S7 Sganciatori di minima tensione ritardati per S3-S4-S5 per S6-S7 3/48 Informazioni di dettaglio per l'ordinazione Accessori 1SDC003357F0901 Tipo Codice Descrizione Conf. pezzi Sganciatori a lancio di corrente per MS225 e Mx325 AA 24-60 Vca 1SAM101909R0001 AA 110-240 Vca 1SAM101909R0002 per Mx4xx AA4-24 1SAM401907R1001 AA4-110 1SAM401907R1002 AA4-230 1SAM401907R1003 AA4-400 1SAM401907R1004 per Tmax T2 e Tmax T3 (versione non cablata) 1SDC003358F0901 AA AA4 1 1 24Vca 50 Hz 110Vca 50 Hz 230 Vca 50 Hz 400 Vca 50 Hz 1 1 1 1 1 SOR 1SDA053000R1 12 Vcc SOR 1SDA051333R1 24...30 Vca/cc 1 SOR 1SDA051334R1 48…60 Vca/cc 1 SOR 1SDA051335R1 110…127 Vca - 110…125 Vcc 1 SOR 1SDA051336R1 220…240 Vca - 220…250 Vcc 1 SOR 1SDA051337R1 380…440 Vca 1 1SDA051338R1 480…500 Vca 1 SOR (versione cablata) 1SDC003359F0901 alimentazione 24...60 Vca alimentazione 110...240 Vca SOR-C 1SDA053001R1 12 Vcc 1 SOR-C 1SDA051339R1 24...30 Vca/cc 1 SOR-C 1SDA051340R1 48…60 Vca/cc 1 SOR-C 1SDA051341R1 110…127 Vca - 110…125 Vcc 1 SOR-C 1SDA051342R1 220…240 Vca - 220…250 Vcc 1 SOR-C 1SDA051343R1 380…440 Vca 1 SOR-C 1SDA051344R1 480…500 Vca 1 1SDA013311R1 1SDA013306R1 1SDA013312R1 1SDA013313R1 1SDA013314R1 1SDA050581R1 1SDA013304R1 1SDA013305R1 1SDA013307R1 1SDA013309R1 1SDA013310R1 24…30 Vca 48 Vca - 60 Vcc 110…130 Vca 220…250 Vca 380…400 Vca 12 Vcc 24 Vcc 48 Vcc 110 Vcc 220 Vcc 250 Vcc 1 1 1 1 1 1 1 1 1 1 1 1SDA023403R1 1SDA013781R1 1SDA013782R1 1SDA023405R1 1SDA013783R1 1SDA013785R1 1SDA013786R1 1SDA037512R1 12 Vcc 24 Vca/cc 48 Vca/cc 60 Vca - 60...72 Vcc 110...120 Vca - 110...125 Vcc 220...240 Vca - 220...250 Vcc 380...400 Vca 480 Vca 1 1 1 1 1 1 1 1 1SDA023404R1 1SDA014136R1 1SDA014137R1 1SDA023406R1 1SDA014138R1 1SDA014140R1 1SDA014141R1 1SDA037514R1 12 Vcc 24 Vca/cc 48 Vca/cc 60 Vca - 60...72 Vcc 110...120 Vca - 110...125 Vcc 220...240 Vca - 220...250 Vcc 380...400 Vca 480 Vca 1 1 1 1 1 1 1 1 per S2X 80 per S3-S4-S5 1SDC003362F0901 per S6-S7 3/49 Informazioni di dettaglio per l'ordinazione Accessori Tipo Codice Descrizione Conf. pezzi Connettori per sganciatori di servizio per Tmax T2 e Tmax T3 1SDA051362R1 presa-spina a 12 poli 1 1SDA051363R1 presa-spina a 6 poli 1 1SDA051364R1 presa-spina a 3 poli 1 1SDA051365R1 kit 12 cavi L=2m per AUX 1 1SDA051366R1 kit 6 cavi L=2m per AUX 1 1SDA051367R1 kit 2 cavi L=2m per SOR-UVR 1 1SDA013333R1 presa-spina volante a 9 poli L=0,6m 1 1SDA013865R1 1SDA037523R1 1SDA013866R1 1SDA025552R1 per interruttore fisso L=1m per interruttore fisso L=2m per interruttore removibile o estraibile L=1m prolunga di verifica dei circuiti ausiliari 1 1 1 1 1SDA014209R1 per interruttore fisso L=1m 1 1SDA044752R1 per interruttore fisso L=2m 1 1SDA014210R1 per interruttore estraibile L=1m 1 1SDA048949R1 per interruttore estraibile L=2m 1 1SDA025552R1 prolunga di verifica dei circuiti aus. ad int. estratto 1 per S2X 80 1SDC003363F0901 per S3-S4-S5-S6 per S7 Comando a solenoide 1SDC003364F0901 per Tmax T2 e Tmax T3 1SDC003365F0901 MOS 1) 2) 1SDA051376R1 sovrapposto 48…60 Vcc 1) 1 MOS 1SDA051377R1 sovrapposto 110…250 Vca/cc MOS 1SDA051379R1 affiancato 48…60 Vcc MOS 1SDA051380R1 affiancato 110…250 Vca/cc 2) 1) 1 1 2) 1 Fornito compreso di presa-spina Fornito compreso di cavi crimpati 1SDC003366F0901 per S2X 80 versione affiancata all’interruttore 1SDA048025R1 48 Vcc 1 1SDA048026R1 60 Vcc - 110 Vca 1 1SDA048027R1 110 Vcc - 220…230 Vca 1 1SDA048028R1 220 Vcc 1 1SDC003367F0901 versione sul fronte dell’interruttore 1SDA048015R1 48 Vcc 1 1SDA048016R1 60 Vcc - 110 Vca 1 1SDA048017R1 110 Vcc - 220…230 Vca 1 1SDA048018R1 220 Vcc 1 24 Vcc 48...60 Vcc 110...127 Vca - 110...125 Vcc 220...240 Vca - 220...250 Vcc 380 Vca 440 Vca 1 1 1 1 1 1 1SDC003368F0901 Comando a motore 3/50 per S3-S4-S5 ad azione diretta 1SDA013873R1 1SDA013874R1 1SDA013875R1 1SDA013876R1 1SDA013877R1 1SDA014545R1 Informazioni di dettaglio per l'ordinazione Accessori Tipo Codice Descrizione Conf. pezzi Comando a motore 1SDC003369F0901 per S6 ad accumulo di energia 1SDA014029R1 1SDA014030R1 1SDA023348R1 1SDA023349R1 1SDA014031R1 1SDA014032R1 1SDA014033R1 24 Vcc 48 Vcc 60 Vcc 110 Vca/cc 120...127 Vca/cc 220...250 Vca/cc 380 Vca 1 1 1 1 1 1 1 1SDA014214R1 24 Vcc 1 1SDA014215R1 48 Vcc 1 1SDA023350R1 60 Vcc 1 1SDA023351R1 110 Vca/cc 1 1SDA014216R1 120…127 Vca/cc 1 1SDA014217R1 220…250 Vca/cc 1 1SDA014218R1 380 Vca 1 per S7 Connettori per comando motore e contatti ausiliari per S2X 80 1SDA013329R1 presa-spina volante a 9 poli L=0,6m 1 1SDA013857R1 1SDA037524R1 1SDA013858R1 1SDA025554R1 per interruttore fisso L=1m 1 per interruttore fisso L=2m 1 per interruttore removibile o estraibile L=1m 1 prolunga di verifica dei circuiti ausiliari 1 1SDA014203R1 per interruttore fisso L=1m 1 1SDA044850R1 per interruttore fisso L=2m 1 1SDA014204R1 per interruttore estraibile L=1m 1 1SDA048950R1 per interruttore estraibile L=2m 1 1SDA025554R1 prolunga di verifica dei circuiti ausiliari ad interruttore estratto 1 per S3-S4-S5-S6 1SDC003370F0901 per S7 3/51 Informazioni di dettaglio per l'ordinazione Accessori Tipo Codice Descrizione Conf. pezzi Frontale per comando a leva 1SDC003371F0901 per S3-S4-S5 1SDA013889R1 1SDA013890R1 per interruttore fisso/removibile per interruttore estraibile 1 1 1SDA014035R1 1SDA014036R1 per interruttore fisso/removibile per interruttore estraibile 1 1 1SDA014227R1 per interruttore fisso/removibile 1 1SDA014228R1 per interruttore estraibile 1 per S6 per S7 Maniglia rotante diretta 1SDC003372F0901 per Tmax T2 e Tmax T3 RHD 1SDA051381R1 normale 1 RHD_EM per S3-S4-S5 1SDA051382R1 di emergenza 1 1SDA013867R1 1SDA013868R1 1SDA013870R1 per interruttore fisso/removibile per interruttore estraibile di emergenza per interruttore fisso/estraibile 1 1 1 1SDA014026R1 1SDA014027R1 per interruttore fisso/removibile per interruttore estraibile 1 1 1SDA046568R1 di emergenza per interruttore fisso/estraibile 1 1SDA014211R1 per interruttore fisso/removibile 1 1SDA014212R1 per interruttore estraibile 1 1SDA046570R1 di emergenza per interruttore fisso/estraibile 1 per S6 1SDC003374F0901 1SDC003373F0901 per S7 Maniglia rotante rinviata per Tmax T2 e Tmax T3 RHE 1SDA051383R1 normale 1 RHE_EM 1SDA051384R1 di emergenza 1 RHE_B 1SDA051385R1 solo basetta per RHE 1 RHE_S 1SDA051386R1 solo asta 500 mm per RHE 1 RHE_H 1SDA051387R1 solo maniglia per RHE 1 RHE_H_EM 1SDA051388R1 solo maniglia di emergenza per RHE 1 Sistema di comando remoto a portella ADAT + OHB2AJ + OX 85 3/52 1SDC003375F0901 per MS 116, Mx325 e Mx4xx ADAT 1SAM101923R0001 per fissaggio albero su MS/MO 1 OHB2AJM 1SCA022384R6940 maniglia nera IP65 blocco porta, lucch. 1 OHY2AJM 1SCA022384R7080 maniglia rossa-gialla blocco porta, lucch. 1 OXS5X85 1SCA022347R3570 albero lungo 85 mm 1 OXS5X105 1SCA022347R3650 albero lungo 105 mm 1 OXS5X130 1SCA022353R4540 albero lungo 130 mm 1 OXS5X180 1SCA022353R4620 albero lungo 180 mm 1 1SDA013326R1 maniglia dist. fissa (119,5 mm) per fisso/removibile 1 1SDA045054R1 maniglia emergenza dist. fissa (119,5 mm) per interruttore fisso/removibile 1 1SDA025436R1 asta di rinvio a distanza regolab. (max 180 mm) 1 1SDA045055R1 asta di rinvio a distanza regolab. (max 500 mm) 1 per S2X 80 Informazioni di dettaglio per l'ordinazione Accessori Tipo Codice Descrizione Conf. pezzi Sistema di comando remoto a portella per S3-S4-S5 1SDC003376F0901 1SDA013869R1 1SDA013871R1 1SDA025427R1 maniglia dist. reg. (max 300mm) per fisso/remov. 1 maniglia emergenza dist. reg. (max 300mm) per interruttore fisso/removibile 1 albero lungo 500 mm 1 per S6 1SDA014028R1 1SDA046569R1 maniglia dist. reg. (max 500mm) per fisso/estraib. 1 maniglia emergenza dist. reg. (max 500mm) per interruttore fisso/removibile 1 1SDA014213R1 maniglia dist. reg. (max 500 mm) per fisso 1 1SDA050716R1 maniglia dist. reg. (max 500 mm) per estraibile 1 1SDA046572R1 maniglia emergenza dist. reg. (max 500 mm) per fisso 1 per S7 * per remotare il comando su portella occorre ordinare 1 ADAT + 1 maniglia + 1 albero Blocco a chiave per maniglia rotante RHL 1SDC003378F0901 1SDC003377F0901 per Tmax T2 e Tmax T3 RHL 1SDA051389R1 chiavi diverse per ogni interr./in posiz. aperto RHL 1SDA051390R1 chiavi uguali per gruppi di interr./in posiz. aperto 1 1 RHL 1SDA052021R1 chiavi diverse per ogni interr./in posiz. chiuso 1 Blocco leva a lucchetti PLL per Tmax T2 e Tmax T3 PLL 1SDA051393R1 PLL 1SDA051394R1 in aperto 1 in aperto/chiuso 1 Blocco a chiave sull’interruttore KLC 1SDC003379F0901 per Tmax T2 e Tmax T3 KLC 1SDA052015R1 blocco a chiave Ronis per interr. T2 Tmax 1 KLC 1SDA052016R1 blocco a chiave Ronis per interr. T3 Tmax 1 per comando a motore-chiave diversa per ogni int. per comando a motore-chiave uguale per gruppi int. per frontale/maniglia rotante-chiave diversa per ogni interruttore per frontale/maniglia rotante-chiave uguale per gruppi di interruttori 1 1 Blocco a chiave in aperto per S3-S4-S5 1SDC003380F0901 1SDA013883R1 1SDA013884R1 1SDA013881R1 1SDA013882R1 1 1 per S6-S7 1SDA013885R1 1SDA013886R1 1SDA036245R1 1SDA013881R1 1SDA013882R1 per comando a motore-chiave diversa per ogni int. per comando a motore-chiave uguale per gruppi int. per comando a motore contro manovra manuale chiave diversa per ogni interruttore per frontale/maniglia rotante-chiave diversa per ogni interruttore per frontale/maniglia rotante-chiave uguale per gruppi di interruttori 1 1 1 1 1 1 3/53 Informazioni di dettaglio per l'ordinazione Accessori 1SDC003381F0901 Tipo 1SDC003382F0901 PS1-4-1 Codice Descrizione Conf. pezzi Barrette collegamento per MS 116 PS1-2-0 1SAM201906R1002 per 2 MS 116, senza contatti ausiliari 1 PS1-2-1 1SAM201906R1012 per 2 MS 116, con 1 contatti ausiliari 1 PS1-2-2 1SAM201906R1022 per 2 MS 116, con 2 contatti ausiliari 1 PS1-3-0 1SAM201906R1003 per 3 MS 116, senza contatti ausiliari 1 PS1-3-1 1SAM201906R1013 per 3 MS 116, con 1 contatti ausiliari 1 PS1-3-2 1SAM201906R1023 per 3 MS 116, con 2 contatti ausiliari 1 PS1-4-0 1SAM201906R1004 per 4 MS 116, senza contatti ausiliari 1 PS1-4-1 1SAM201906R1014 per 4 MS 116, con 1 contatti ausiliari 1 1 PS1-4-2 1SAM201906R1024 per 4 MS 116, con 2 contatti ausiliari PS-1-5-0 1SAM201906R1005 per 5 MS 116, senza contatti ausiliari 1 PS1-5-1 1SAM201906R1015 per 5 MS 116, con 1 contatti ausiliari 1 PS1-5-2 1SAM201906R1025 per 5 MS 116, con 2 contatti ausiliari 1 per MS225 e Mx325 1SDC003383F0901 PS3-2-1 PS3-2-0 1SAM101937R0012 per 2 MS325 senza contatti ausiliari 1 PS3-2-1 1SAM101937R0022 per 2 MS325 con 1 bloc. di cont.ausiliari 1 PS3-2-2 1SAM101937R0032 per 2 MS325 con 2 bloc. di cont. ausiliari 1 PS3-4-0 1SAM101937R0014 per 4 MS325 senza contatti ausiliari 1 PS3-4-1 1SAM101937R0024 per 4 MS325 con 1 bloc. di cont. ausiliari 1 PS3-4-2 1SAM101937R0034 per 4 MS325 con 2 bloc. di cont. ausiliari 1 PS3-4-1 Coperchi per barrette di collegamento per MS 116 1SDC003385F0901 1SDC003384F0901 BS1-3 S1-M2 1SDC003386F0901 S1-M1 1SAM201908R1001 1 Morsetti di collegamento per MS 116 con alimentazione tramite barrette di collegamento S1-M1 1SAM201907R1001 montaggio laterale alle barrette 1 S1-M2 1SAM201907R1002 montaggio sopra alle barrette 1 1SDC003387F0901 per MS225 e Mx325 con alimentazione tramite barrette di collegamento S3-M2 S3-M1 1SAM101906R0001 montaggio laterale alle barrette 1 S3-M2 1SAM101906R0002 montaggio sopra le barrette 1 10 Adattatori tra MS 116 e contattori S3-M1 1SDC003389F0901 1SDC003388F0901 per MS 116 BEA7/116 BEA16/116 BEA7/116 1SBN080906R1000 adattatore tra B6/B7 e MS 116 BEA16/116 1SBN081406R1000 adattatore tra A9/A12/A16 e MS 116 10 BEA26/116 1SBN082406R1000 adattatore tra A26 e MS 116 10 Adattatori tra MS 325 e contattori per MS 325 BEA7/325 1SBN080906R1001 adattatore tra B6/B7 e MS 325 10 BEA16/325 1SBN081406R1001 adattatore tra A9/A12/A16 e MS 325 10 BEA26/325 1SBN082406R1001 adattatore tra A26 e MS 325 10 Custodie (*) per MS 116 OTPA116L2M1 1SCA022615R3860 custodia IP64 con maniglia nera 1 OTPA116A2M1 1SCA022615R3510 custodia IP64 con maniglia rossa/gialla 1 (*) I codici si riferiscono a custodie con dimensioni l x h x p = 95 x 150 x 129mm comprensive di maniglia, albero. 3/54 Informazioni di dettaglio per l'ordinazione Accessori Tipo Codice Descrizione 1SCA022576R5000 1SCA022576R5180 custodia IP64 con maniglia rossa/gialla custodia IP64 con maniglia rossa/gialla con protezione estesa custodia IP64 con maniglia nera custodia IP64 con maniglia nera con protezione estesa Conf. pezzi Custodie (*) 1SDC003390F0901 per Mx325 e MS225 OTPA325A1M1 OTPA325A2M1 OTPA325L1M1 OTPA325L2M1 1SCA022576R5260 1SCA022576R5340 OTPA325A2P1 1 1 1 1 1SDC003391F0901 (*) I codici si riferiscono a custodie con dimensioni l x h x p = 95 x 150 x 129mm comprensive di maniglia, albero e adattatore ADAT Sistemi di blocco mediante lucchetto per MS116, MS225 e Mx325 SA 1 GJF1101903R0001 SA 3 GJF1101903R0003 SA 1 solo sistema, lucchetto non fornito sistema completo di lucchetto 1 1 Adattatori per montaggio su profilati e su sbarre 1SDC003392F0901 per MS225 e Mx325 GA 02 1 SA 12-2 CONB6-7 CONVB6-7 GJM6201911R0002 GJM6201910R0212 1SAM101910R0001 1SAM101911R0001 per MS325 + A9...26 su barra DIN per MS325 + A9...26 su sbarre collegamento elettrico con B6/7 collegamento elettrico con VB6/7 1 1 1 1 4 1 SA 12-2 Diaframmi separatori 1SDC003394F0901 1SDC003393F0901 per Tmax T2 e Tmax T3 PB100 1SDA051427R1 bassi, H=100 mm (4 pezzi) PB100 1SDA051428R1 bassi, H=100 mm (6 pezzi) 6 PB200 1SDA051429R1 alti, H=200 mm (4 pezzi) 4 PB200 1SDA051430R1 alti, H=200 mm (6 pezzi) 6 1SDA037121R1 per T2 con PR221DS 1 Unità di test per Tmax T2 TT1 1SDC003395F0901 Vari per MS225-Mx325-Mx4xx 1SDC003396F0901 COP-1 per MS225 e Mx325 AS COP-1 TAR-1 per Mx4xx KA450 KA495 SA450 1SAM101905R0001 1SAM101935R0001 1SAM101935R0002 blocchetto di connessione bobine coperchietto trasparente per targhette targhette neutre 1SAM401908R1001 1SAM501901R1001 1SAM401909R1001 calotta di protez. x Mx45x calotta di protez. x Mx49x sistema per piombatura 1 10 160 1 1 1 TAR-1 3/55 Informazioni di dettaglio per l'ordinazione Accessori Tipo Codice Descrizione Conf. pezzi Interblocco meccanico tra 2 interruttori 1SDC003398F0901 1SDC003397F0901 per Tmax T2 e Tmax T3 MIF 1SDA051396R1 MIF 1SDA052165R1 per S3 1SDA023330R1 1SDA050524R1 1SDA023331R1 per S4 1SDA013690R1 1SDA050525R1 1SDA013691R1 per S5 1SDA043453R1 1SDA043454R1 per S6 1SDA014024R1 1SDA014025R1 per S7 1SDA014205R1 1SDA014206R1 piastra di interblocco frontale tra 2 interruttori piastra di interblocco frontale tra 3 interruttori 1 1 per montaggio affiancato (1) per montaggio affiancato S3X per montaggio sovrapposto (2) 1 1 1 per montaggio affiancato (1) per montaggio affiancato S4X per montaggio sovrapposto (2) 1 1 1 per montaggio affiancato (1) per montaggio sovrapposto 1 1 per montaggio affiancato (1) per montaggio sovrapposto per montaggio affiancato (1) per montaggio sovrapposto (2) (2) 1 1 1 1 1) escluso terminali ES 2) escluso interruttori limitatori 1SDC003402F0901 1SDC003401F0901 1SDC003400F0901 1SDC003399F0901 Copriterminali isolanti per Tmax T2 e Tmax T3 HTC T2 1SDA051417R1 HTC T2 1SDA051418R1 HTC T3 1SDA051419R1 HTC T3 1SDA051420R1 LTC T2 1SDA051423R1 LTC T2 1SDA051424R1 LTC T3 1SDA051425R1 LTC T3 1SDA051426R1 per S2X 80 1SDA013340R1 1SDA013342R1 alti (3 pezzi) alti (4 pezzi) alti (3 pezzi) alti (4 pezzi) bassi (3 pezzi) bassi (4 pezzi) bassi (3 pezzi) bassi (4 pezzi) 3 4 3 4 3 4 3 4 alti per fisso (3 pezzi) bassi per fisso e parte mobile di rimovibile o estraibile (3 pezzi) 3 alti per fisso (3 pezzi) bassi per fisso e parte mobile di rimovibile o estraibile (3 pezzi) alti per parti fisse di rimovibile o di estraibile (3 pezzi) 3 alti per fisso (3 pezzi) bassi per fisso e parte mobile di rimovibile o estraibile (3 pezzi) alti per parti fisse di rimovibile o di estraibile (3 pezzi) 3 alti per fisso (3 pezzi) bassi per fisso e parte mobile di rimovibile o estraibile (3 pezzi) 3 3 1SDC003403F0901 per S3-S4 1SDA013695R1 1SDA013693R1 1SDC003404F0901 1SDA013697R1 3 3 per S5 1SDA013897R1 1SDA013895R1 1SDA013899R1 3 3 per S6 1SDA014040R1 1SDA014038R1 3 per S7 1SDA023324R1 3/56 bassi per fisso e parte mobile di rimovibile o estraibile (3 pezzi) 3 Informazioni di dettaglio per l'ordinazione Accessori Tipo Codice Descrizione Conf. pezzi Viti per sigillare i copriterminali 1SDC003405F0901 per Tmax T2 e Tmax T3 1SDA051504R1 per S3-S4-S5-S6 1SDA013699R1 1 1 Kit di trasformazione da fisso in parte mobile di rimovibile per Tmax T2 1SDA051411R1 1SDA051412R1 3 poli 4 poli 1 1 3 poli 4 poli 1 1 3 poli 1 3 poli 1 per Tmax T3 1SDC003406F0901 1SDA051413R1 1SDA051414R1 per S3-S4 (escluso interruttori limitatori) 1SDA013608R1 per S5 1SDA013716R1 1SDC003407F0901 Kit di trasformazione da fisso in parte mobile di estraibile per S3-S4 (escluso interruttori limitatori) 1SDA013610R1 per S5 1SDA013718R1 per S6 (escluso interruttori limitatori) 1SDA013962R1 3 poli 1 3 poli 1 3 poli 1 3 poli 1 per S7 1SDA023299R1 3/57 Informazioni di dettaglio per l'ordinazione Accessori Tipo Codice Descrizione Conf. pezzi Terminali di connessione 1SDC003411F0901 1SDC003410F0901 1SDC003409F0901 1SDC003408F0901 per Tmax T2 e Tmax T3 ES T2 1SDA051468R1 3/58 ES T2 1SDA051469R1 ES T2 1SDA051470R1 ES T2 1SDA051471R1 ES T3 1SDA051492R1 ES T3 1SDA051493R1 ES T3 1SDA051494R1 ES T3 1SDA051495R1 RT2 RT2 RT2 RT2 RT3 RT3 RT3 RT3 EF T2 EF T2 EF T2 EF T2 EF T3 EF T3 EF T3 EF T3 FC CuAl T2 1SDA051472R1 1SDA051473R1 1SDA051474R1 1SDA051475R1 1SDA051496R1 1SDA051497R1 1SDA051498R1 1SDA051499R1 1SDA051464R1 1SDA051465R1 1SDA051466R1 1SDA051467R1 1SDA051488R1 1SDA051489R1 1SDA051490R1 1SDA051491R1 1SDA051456R1 FC CuAl T2 1SDA051457R1 FC CuAl T2 1SDA051458R1 FC CuAl T2 1SDA051459R1 FC CuAl T2 1SDA051460R1 FC CuAl T2 1SDA051461R1 FC CuAl T2 1SDA051462R1 FC CuAl T2 1SDA051463R1 FC CuAl T3 1SDA051484R1 FC CuAl T3 1SDA051485R1 FC CuAl T3 1SDA051486R1 FC CuAl T3 1SDA051487R1 FC CuAl T3 1SDA051940R1 ES=terminali anteriori prolungati divaricati (6 pezzi) ES=terminali anteriori prolungati divaricati (8 pezzi) ES=terminali anteriori prolungati divaricati (3 pezzi) ES=terminali anteriori prolungati divaricati (4 pezzi) ES=terminali anteriori prolungati divaricati (6 pezzi) ES=terminali anteriori prolungati divaricati (8 pezzi) ES=terminali anteriori prolungati divaricati (3 pezzi) ES=terminali anteriori prolungati divaricati (4 pezzi) R=terminali posteriori orientabili (6 pezzi) R=terminali posteriori orientabili (8 pezzi) R=terminali posteriori orientabili (3 pezzi) R=terminali posteriori orientabili (4 pezzi) R=terminali posteriori orientabili (6 pezzi) R=terminali posteriori orientabili (8 pezzi) R=terminali posteriori orientabili (3 pezzi) R=terminali posteriori orientabili (4 pezzi) EF=terminali anteriori prolungati (6 pezzi) EF=terminali anteriori prolungati (8 pezzi) EF=terminali anteriori prolungati (3 pezzi) EF=terminali anteriori prolungati (4 pezzi) EF=terminali anteriori prolungati (6 pezzi) EF=terminali anteriori prolungati (8 pezzi) EF=terminali anteriori prolungati (3 pezzi) EF=terminali anteriori prolungati (4 pezzi) FC CuAl= terminali anteriori per cavi in rame-alluminio 95 mm2 (6 pezzi) FC CuAl= terminali anteriori per cavi in rame-alluminio 95 mm2 (8 pezzi) FC CuAl= terminali anteriori per cavi in rame-alluminio 95 mm2 (3 pezzi) FC CuAl= terminali anteriori per cavi in rame-alluminio 95 mm2 (4 pezzi) FC CuAl= terminali anteriori per cavi in rame-alluminio 185 mm2 (6 pezzi) FC CuAl= terminali anteriori per cavi in rame-alluminio 185 mm2 (8 pezzi) FC CuAl= terminali anteriori per cavi in rame-alluminio 185 mm2 (3 pezzi) FC CuAl= terminali anteriori per cavi in rame-alluminio 185 mm2 (4 pezzi) FC CuAl= terminali anteriori per cavi in rame-alluminio 185 mm2 (6 pezzi) FC CuAl= terminali anteriori per cavi in rame-alluminio 185 mm2 (8 pezzi) FC CuAl= terminali anteriori per cavi in rame-alluminio 185 mm2 (3 pezzi) FC CuAl= terminali anteriori per cavi in rame-alluminio 185 mm2 (4 pezzi) FC CuAl= terminali anteriori per cavi in rame-alluminio 300 mm2 (3 pezzi) 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 Informazioni di dettaglio per l'ordinazione Accessori Tipo Codice Descrizione Conf. pezzi Terminali di connessione 1SDC003413F0901 1SDC003412F0901 per Tmax T2 e Tmax T3 FC CuAl T3 1SDA051941R1 FC CuAl T3 1SDA051942R1 FC CuAl T3 1SDA051943R1 F T2 F T2 F T2 F T2 F T3 F T3 F T3 F T3 FC Cu T2 1SDA051448R1 1SDA051449R1 1SDA051450R1 1SDA051451R1 1SDA051476R1 1SDA051477R1 1SDA051478R1 1SDA051479R1 1SDA051452R1 FC Cu T2 1SDA051453R1 FC Cu T2 1SDA051454R1 FC Cu T2 1SDA051455R1 FC Cu T3 1SDA051480R1 FC Cu T3 1SDA051481R1 FC Cu T3 1SDA051482R1 FC Cu T3 1SDA051483R1 FC CuAl= terminali anteriori per cavi in rame-alluminio 300 mm2 (4 pezzi) FC CuAl= terminali anteriori per cavi in rame-alluminio 300 mm2 (6 pezzi) FC CuAl= terminali anteriori per cavi in rame-alluminio 300 mm2 (8 pezzi) F=terminali anteriori - tasselli con viti (6 F=terminali anteriori - tasselli con viti (8 F=terminali anteriori - tasselli con viti (3 F=terminali anteriori - tasselli con viti (4 F=terminali anteriori - tasselli con viti (6 F=terminali anteriori - tasselli con viti (8 F=terminali anteriori - tasselli con viti (3 F=terminali anteriori - tasselli con viti (4 FC Cu=terminali anteriori per cavi in rame (6 pezzi) FC Cu=terminali anteriori per cavi in rame (8 pezzi) FC Cu=terminali anteriori per cavi in rame (3 pezzi) FC Cu=terminali anteriori per cavi in rame (4 pezzi) FC Cu=terminali anteriori per cavi in rame (6 pezzi) FC Cu=terminali anteriori per cavi in rame (8 pezzi) FC Cu=terminali anteriori per cavi in rame (3 pezzi) FC Cu=terminali anteriori per cavi in rame (4 pezzi) 1 1 pezzi) pezzi) pezzi) pezzi) pezzi) pezzi) pezzi) pezzi) 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 per S2X 80 1SDA025797R1 1SDA025798R1 1SDA050526R1 1SDA036194R1 1SDA050527R1 1SDA025801R1 1SDA013294R1 1SDA013295R1 EF=terminali anteriori prolungati (6 pezzi) EF=terminali anteriori prolungati (8 pezzi) FC CuAl=terminali anteriori per cavi in rame-alluminio, solo per 2,5-50 mm2 (*) (3 pezzi) FC CuAl=terminali anteriori per cavi in rame-alluminio, solo per 2,5-50 mm2 (*) (6 pezzi) FC CuAl=terminali anteriori per cavi in rame-alluminio, solo per 35-95 mm2 (*) (3 pezzi) FC CuAl=terminali anteriori per cavi in rame-alluminio, solo per 35-95 mm2 (*) (6 pezzi) R=terminali posteriori filettati (6 pezzi) R=terminali posteriori filettati (8 pezzi) 6 8 3 6 3 6 6 8 (*) Ordinare anche i corrispondenti terminali anteriori prolungati EF 1SDC003414F0901 per S3-S4 1SDA023353R1 1SDA013596R1 1SDA023354R1 1SDA013598R1 1SDA023356R1 1SDA013602R1 EF=terminali anteriori prolungati (3 pezzi) EF=terminali anteriori prolungati (6 pezzi) FC Cu=termin.anteriori per cavi in rame (3 pezzi) FC Cu=termin.anteriori per cavi in rame (6 pezzi) FC CuAl=terminali anteriori per cavi in ramealluminio, solo per 160A-1x95 mm2 (3 pezzi) FC CuAl=terminali anteriori per cavi in ramealluminio, solo per 160A-1x95 mm2 (6 pezzi) 3 6 3 6 3 6 3/59 Informazioni di dettaglio per l'ordinazione Accessori Tipo Codice Descrizione Conf. pezzi Terminali di connessione per S3-S4 1SDA023357R1 1SDC003415F0901 1SDA020293R1 1SDA023352R1 1SDA013606R1 1SDA023358R1 1SDA013604R1 FC CuAl=terminali anteriori per cavi in ramealluminio, solo per 250A-1x150 mm2 (3 pezzi) FC CuAl=terminali anteriri per cavi in ramealluminio, solo per 250A-1x150 mm2 (6 pezzi) R=terminali posteriori filettati (3 pezzi) R=terminali posteriori filettati (6 pezzi) RC=terminali posteriori per cavi in rame o alluminio, 1x120 mm2 (3 pezzi) RC=terminali posteriori per cavi in rame o alluminio, 1x120 mm2 (6 pezzi) 3 6 3 6 3 6 per S5 1SDC003416F0901 1SDA023367R1 1SDA013706R1 1SDA023368R1 1SDA013708R1 1SDA025766R1 1SDA023295R1 1SDA023370R1 1SDA013710R1 1SDA023372R1 1SDA013714R1 1SDA023371R1 1SDA013712R1 EF=terminali anteriori prolungati (3 pezzi) EF=terminali anteriori prolungati (6 pezzi) FC Cu=termin.anteriori per cavi in rame (3 pezzi) FC Cu=termin.anteriori per cavi in rame (6 pezzi) FC CuAl=terminali anteriori per cavi in ramealluminio, 2x120 mm2 (3 pezzi) FC CuAl=terminali anteriori per cavi in ramealluminio, 2x120 mm (6 pezzi) FC CuAl=terminali anteriori per cavi in ramealluminio, 1x240 mm2 (3 pezzi) FC CuAI=terminali anteriri per cavi in ramealluminio, 1x240 mm2 (6 pezzi) R=terminali posteriori filettati (3 pezzi) R=terminali posteriori filettati (6 pezzi) RC=terminali posteriori per cavi in rame o alluminio, 1x240 mm2 (3 pezzi) RC=terminali posteriori per cavi in rame o alluminio, 1x240 mm2 (6 pezzi) 3 6 3 6 3 6 3 6 3 6 3 6 per S6 1SDC003417F0901 1SDA023383R1 1SDA013954R1 1SDA023380R1 1SDA013922R1 1SDA023382R1 1SDA013960R1 1SDA023381R1 1SDA013924R1 EF=terminali anteriori prolungati (3 pezzi) EF=terminali anteriori prolungati (6 pezzi) FC CuAl=terminali anteriori per cavi in rame-alluminio, 3x185 mm2 (3 pezzi) FC CuAl=terminali anteriori per cavi in rame-alluminio, 3x185 mm2 (6 pezzi) R=terminali posteriori filettati (3 pezzi) R=terminali posteriori filettati (6 pezzi) RC=terminali posteriori per cavi in rame o alluminio, 2x150 mm2 (3 pezzi) RC=terminali posteriori per cavi in rame o alluminio, 2x150 mm2 (6 pezzi) 3 6 3 6 3 6 3 6 per S7 1SDA023399R1 1SDA014079R1 1SDA023387R1 1SDA014081R1 1SDA023400R1 1SDA014083R1 3/60 EF=terminali anteriori prolungati (3 pezzi) EF=terminali anteriori prolungati (6 pezzi) FC CuAl=terminali anteriori per cavi in rame-alluminio, solo per 4x240 mm2 (*) (3 pezzi) FC CuAl=terminali anteriori per cavi in rame-alluminio, solo per 4x240 mm2 (*) (6 pezzi) HR/VR=terminali posteriori in piatto orizzontali o verticali (3 pezzi) HR/VR=terminali posteriori in piatto orizzontali o verticali (6 pezzi) 3 6 3 6 3 6 Informazioni di dettaglio per l'ordinazione Accessori 1SDC003418F0901 Tipo Codice Descrizione Conf. pezzi Terminali per parti fisse di rimovibile o estraibile per S3-S4 1SDA013650R1 1SDA013652R11) 1SDA013654R1 EF=terminali anteriori prolungati (3 pezzi) 3 FC Cu=termin.anteriori per cavi in rame (3 pezzi) 3 R=terminali posteriori filettati (3 pezzi) 3 1SDA013759R1 1SDA013761R1 1SDA013763R1 EF=terminali anteriori prolungati (3 pezzi) 3 FC Cu=termin.anteriori per cavi in rame (3 pezzi) 3 R=terminali posteriori filettati (3 pezzi) 3 1SDA013984R12) 1SDA013986R1 EF=terminali anteriori prolungati (3 pezzi) VR=terminali posteriori in piatto orizzontali (3 pezzi) VR=terminali posteriori in piatto verticali (3 pezzi) 1SDC003419F0901 per S5 per S6 1SDA013988R1 3 3 3 per S7 1SDA014108R1 1SDA014110R1 1SDA014112R1 EF=terminali anteriori prolungati (3 pezzi) 3 FC Cu=termin. anteriori per cavi in rame (3 pezzi) 3 R=terminali posteriori filettati (3 pezzi) 3 1) escluso interruttori limitatori 2) con terminali montati solo inferiormente per interruttore limitatore Guida per predisporre la parte fissa di rimovibile in parte fissa per estraibile 1SDC003420F0901 per S3-S4 1SDA013692R1 1 1SDA013892R1 1 per S5 Contatti di segnalazione della posizione per parte fissa di interruttore rimovibile o estraibile per S3-S4-S5-S6-S7 1SDC003421F0901 1SDA013859R1 1SDA025546R1 1SDA013860R1 1SDA025547R1 di segnalazione di interruttore estratto per segnali digitali, di segnalaz. di int. estratto di segnalazione di interruttore inserito per segnali digitali, di segnalaz. di int. inserito 1 1 1 1 Blocco per parte fissa di interruttore estraibile per S3-S4-S5-S6-S7 1SDC003422F0901 1SDA025434R1 1SDA025435R1 1SDA013872R1 blocco a chiave di inserito/estratto-chiave diversa per ogni interruttore blocco a chiave di inserito/estratto-chiave uguale per gruppi di interruttori blocco a lucchetti 1 1 T2 T3 T2 per RC221/RC222 T3 per RC221/RC222 T2 per MOS affiancato 1 1 1 1 1 1 1SDC003423F0901 Staffa per fissaggio su profilato DIN EN50022 per Tmax T2 e Tmax T3 1SDA051437R1 1SDA051439R1 1SDA051937R1 1SDA051938R1 1SDA051939R1 3/61 Informazioni di dettaglio per l'ordinazione Accessori Tipo Codice Descrizione Conf. pezzi Staffa per fissaggio su profilato DIN EN50023 (completo di frontale DIN H=44mm) 1SDC003424F0901 per S3 1SDA013576R1 3 poli 1 1SDA013700R1 3 poli 1 1SDA013901R1 3 poli 1 per S4 per S5 1SDC003425F0901 Protezione IP 54 per comando rinviato a portella per S3-S4-S6-S7 1SDA013891R1 1 Protezioni frontali IP 40 per viti termali per Tmax T2 e Tmax T3 STC T2 1SDA051433R1 3/62 3 poli 1 STC T2 1SDA051434R1 4 poli 1 STC T3 1SDA051435R1 3 poli 1 STC T3 1SDA051436R1 4 poli 1 Dimensioni di ingombro (in mm) Interruttori per protezione motori MS 116 + HKF1-11 MS 116 + HK/SK +UA 18 9 9 UA1-... SK1-... MS116 + A9... A16 1SDC003429F0901 1SDC003426F0901 HK1-... 81 MS116 + B6/B7 45 85,6 45 177 159 85,6 HKF1-11 HKF1-11 BEA7/116 BEA16/116 B6 / B7 75 47,5 47 1SDC003428F0901 1SDC003427F0901 A9 ... A16 52 3/63 Dimensioni di ingombro (in mm) Interruttori per protezione motori MS 225 MS 325 SK HK/AS MS 325 + 1NA + 1 NC MX325 + ADAT + OH.2AYM + OX... A B S3-M2 PS3-2- PS3-4- 3/64 90 32 137 157 182 85 105 130 232 180 S3-M1 Tipo PS3-2-0 PS3-2-1 PS3-2-2 PS3-4-0 PS3-4-1 PS3-4-2 A (mm) 19 28 37 19 28 37 B (mm) 100 109 118 208 235 262 Dimensioni di ingombro (in mm) Interruttori per protezione motori Mx45x Mx49x Spazio per lo sfogo dell'arco Grandezza Interruttore Mx45x 50 Mx49x 70 Lo spazio per lo sfogo dell'arco elettrico deve essere previsto al di sopra e al di sotto dell'interruttore Legenda 1) 2) 3) 4) 5) 6) Contatti ausiliari laterali Contatto di segnalazione Sganciatori ausiliari Contatti ausiliari frontali Guida profilata 35 mm secondo DIN EN 50022 Fissaggio su guida 35 mm alta 15 mm oppure guida profilata 75 mm secondo DIN EN 50023 7) Chiave esagonale 4 mm 8) Lucchettabile in posizione di OFF (foro da 5 mm). 3/65 Dimensioni di ingombro (in mm) Interruttori per protezione motori S2X 80 Interruttore fisso Fissaggio su lamiera Fissaggio su profilato DIN EN 50022 Copriterminali (a richiesta dove non inclusi nella fornitura) (*) 75 con viti sigillabili Y B (4 POL) A E E E 1 4 3 G (3 POL) 71 1.5÷2 4 3 71(*) 40 2 1 120 4 = 96 X = X X 45 X X 45 = = Bassi Alti 48 2 C D (3 POL) F 75 (4 POL) Y Terminali Anteriori per cavi in Cu o per piatto Anteriori per cavi in Cu o per piatto (con diaframmi separatori tra le fasi) (con copriterminali alti o bassi) Anteriori prolungati per S2 Posteriori filettati (*) copriterminali alti inclusi nella fornitura (**) copriterminali bassi inclusi nella fornitura (grado di protezione IP20) 23.5 Vista A 5 3 17.5 3 ø 8.5 (*) 24.5 42 A L 15 (**) I I H E 27.5 H M8 ø 11 E 102 X E X X X 39 M 75 Dima di foratura lamiera di supporto Dima di foratura della porta della cella e fissaggio mostrina (spessore minimo lamiera: 3 mm) Per terminali anteriori Per terminali posteriori filettati (spessore lamiera: 1.5 ÷ 2 mm) Y 4 POL 3 POL Y (3-4 POL) E E = E Legenda ø18 E Y = 1 Mostrina per porta della cella 2 Staffa per fissaggio interruttore su profilato DIN (a richiesta) 3 Diaframma separatore 4 Viti sigillabili O Q 62 63 62 R 1.5 100 102 100 X X 64 53 X P M4/ø4.5 M4/ø4.5 N = = E S2X 80 3/66 GSIS0001 1SDC003430F0901 ø4 Y A B C D E F G H I L M 90 120 45 103 30 133 93 27.5 12.5 x 12.5 27 60 N O 3 POL 4 POL 3 POL 4 POL 95.5 125.5 98 128 P Q ... ... ... 48 49 ... ... ... Dimensioni di ingombro (in mm) Interruttori per protezione motori S2X 80 Accessori Comando a maniglia rotante sulla porta della cella per interruttore fisso o rimovibile A distanza fissa A distanza regolabile (max 300 mm) 119.5 23 max 47 18 20 (*) 68 Lungh. albero= A+B-137.5 B = 18 (20*) 3 = = 3 45 45 X X = = X 47 137.5 51.5 49.5 (*) 68 23 max A =168 min. 300 max (298*) 7 5 8 5 ≤2.5 2 ≤2.5 2 1 (*) Nel caso sia previsto il grado di protezione IP54 1 (*) Nel caso sia previsto A = 298 il grado di protezione IP54 B = 20 A distanza regolabile (max 621,5 mm) Y C = 340 min. 621.5 max (619.5*) 23 max 47 137.5 68 Lungh. albero= C+B-137.5 3 ø65 X = X B = 18 (20*) 9 6.8 45 = X 42 R min. 200 6 4 45° 8 ≤2.5 2 (*) Nel caso sia previsto C max = 619.5 il grado di protezione IP54 B = 20 1 GSIS0006 1SDC003431F0901 7 5 2.5 ø5 6.8 X Legenda X ³ø33 53 Y Nota Per le forature di fissaggio dell'interruttore vedere le varie esecuzioni 1 Blocco a lucchetti in aperto (max 3 lucchetti Ø 6 a cura del cliente) 2 Gruppo rinvio 3 Gruppo maniglia 4 Raggio minimo di rotazione per fulcro della porta della cella 5 Leva di manovra interruttore 6 Foratura della porta della cella 7 Giunto 8 Albero 9 Supporto 3/67 Dimensioni di ingombro (in mm) Interruttori per protezione motori S3-S4-S5-S3X-S4X Interruttore fisso Fissaggio su lamiera Fissaggio su profilato DIN EN 50023 Copriterminali (a richiesta dove non inclusi nella fornitura) Y 117 B (4 POL) A = = (3 POL) 3 25 Z 4 V 135 101.5 108 46 4.5 2.5 H F 1 D 10.25 = o I X C O 161 105 G 22.5 X1 = off H O 3 2 1 o I I o 45 O off Bassi X off Alti 4 E E 5 E 103.5 107 105 2 Y 57 (S5 630) 53.8 (S5 400) Terminali Anteriori per piatto 10 (S3-S3X) 15 (S4-S5) 3 (*) 31.8 Anteriori per cavi L 31.2 ø15.5 (S5 400) ø20 (S5 630) ø21 M8 (S3/S3X-S4/S4X) M10 (S5) (**) (**) copriterminali alti inclusi nella fornitura I 20 X X 1 x 240 mm2 (S5 400) (*) 3 mm = spessore minimo consentito per S5 400 Solo per SACE S3 - S4 S5 400 - S3X - S4X GSIS0007 1SDC003432F0901 I 5 2 x 120 mm2 Solo per SACE S5 400 - S5 630 Legenda A B C S3 105 140 S4 105 140 S5 400 140 S5 630 140 S3X S4X 3/68 D E F G H I L V Z 170 87.25 35 Ø8 143 254 125.25 35 Ø8 218 10 73.75 18x18 24 17.5 11 107.25 18x18 24 17.5 183.75 254 125.25 43.75 Ø 10 183.75 254 125.25 43.75 Ø 10 218 12 107.25 24x24 31 19.5 218 12 107.25 31 19.5 100 140 255 175.25 35 105 140 359 210.25 35 Ø8 228 10 158.75 18x18 24 17.5 Ø8 307.5 11 196.75 18x18 24 17.5 – 1 Mostrina per porta della cella 2 Staffa per fissaggio su profilato DIN EN 50023 3 Mostrina frontale da 45 mm 4 Coppia di serraggio 2 Nm Dimensioni di ingombro (in mm) Interruttori per protezione motori S3-S4-S5-S3X-S4X Interruttore fisso Terminali Per cavi posteriori in Cu/Al Anteriori prolungati 25 13.5 (S3/S3X-S4/S4X) 16.5 (S5) Y (**) L (***) O 6 12.5 P 46 33.5 N D I I o I X O (**) copriterminali alti inclusi nella fornitura X off (***) Diaframmi separatori tra le fasi a richiesta Anteriori prolungati divaricati A1 C1 F1 G1 B1 C1 D1 E1 F1 G1 H1 101 D1 D1 I1 E1 H1 2.5 L1 5 60 2.5 o I X O o I O off 3 POL X off 4 POL Posteriori filettati Vista A 25 A Q (**) R S U X GSIS0008 1SDC003433F0901 I X T (**) copriterminali bassi inclusi nella fornitura D I L N O P Q R S T U A1 B1 C1 D1 E1 F1 G1 H1 I1 L1 S3 87.25 73.75 Ø 16 20 Ø 8.5 100 81.5 36.5 55 100 M 12 130 165 50 45 30 155 ... Ø 8.5 12.5 45 S4 125.25 107.25 Ø 16 20 Ø 8.5 100 81.5 36.5 55 100 M 12 130 165 50 45 30 155 ... Ø 8.5 12.5 45 S5 400 125.25 107.25 Ø 21 25 Ø 11 100 86.5 39.5 62 108 M 16 ... ... ... ... ... ... ... ... ... ... S5 630 125.25 107.25 – – – – 106 41 70 135 M 24 158 202 59 54 40 ... Ø 11 15 49 S3X 175.25 158.75 Ø 16 20 Ø 8.5 100 81.5 36.5 55 100 M 12 130 165 50 45 30 155 ... Ø 8.5 12.5 45 S4X 210.25 196.75 Ø 16 20 Ø 8.5 100 81.5 36.5 55 100 M 12 130 165 50 45 30 155 ... Ø 8.5 12.5 45 189 max 3/69 Dimensioni di ingombro (in mm) Interruttori per protezione motori Tmax T2 Interruttore fisso Fissaggio su profilato DIN EN 50022 1SDC003436F0901 Dime di foratura della porta della cella 1SDC003438F0901 1SDC003437F0901 Mostrina per la porta della cella 1SDC003435F0901 1SDC003434F0901 Fissaggio su lamiera Con mostrina e musetto interruttore a filo porta (3-4 POLI) Per terminali posteriori 1SDC003443F0901 2 Profondità del quadro nel caso di interruttore con musetto sporgente dalla porta della cella, senza mostrina 3 Staffa di fissaggio su profilato 3 POLI 3/70 Senza mostrina e musetto interruttore sporgente (4 POLI) Dime di foratura lamiera di supporto 1 Profondità del quadro nel caso di interruttore con musetto non sporgente dalla porta della cella, con o senza mostrina 4 Copriterminali bassi con grado di protezione IP40 Senza mostrina e musetto interruttore sporgente (3 POLI) 4 POLI 1SDC003439F0901 Legenda Senza mostrina e musetto interruttore a filo porta (3-4 POLI) 3 POLI 4 POLI Dimensioni di ingombro (in mm) Interruttori per protezione motori Tmax T2 Terminali Legenda Anteriori per cavi in rame/ alluminio - FC CuAl 95 mm2 1SDC003442F0901 1SDC003441F0901 Anteriori per cavi in rame - FC Cu 1SDC003440F0901 Anteriori - F Anteriori per cavi in rame/alluminio - FC CuAl 185 mm2 1 Terminali anteriori prolungati 2 Terminali anteriori per cavi 185 mm2 CuAl 3 Piastra di fondo isolante (obbligatoria) 4 Copriterminali alti con grado di protezione IP40 (obbligatori) 1SDC003445F0901 1SDC003444F0901 5 Dime di foratura lamiera di supporto 3 POLI Legenda 4 POLI Anteriori prolungati divaricati - ES 1SDC003446F0901 1 Barriere isolanti tra le fasi (obbligatori) 3/71 Dimensioni di ingombro (in mm) Interruttori per protezione motori Tmax T2 Terminali Legenda Anteriori prolungati - EF 1 Copriterminali alti con grado di protezione IP40 1SDC003447F0901 2 Barriere isolanti tra le fasi (obbligatori senza 1) Legenda Posteriori - R 1SDC003448F0901 1 Copriterminali bassi con grado di protezione IP40 3/72 Dimensioni di ingombro (in mm) Interruttori per protezione motori Tmax T3 Interruttore fisso 1SDC003451F0901 Fissaggio su profilato DIN EN 50022 1SDC003450F0901 1SDC003449F0901 Fissaggio su lamiera Legenda 1 Profondità del quadro nel caso di interruttore con musetto non sporgente dalla porta della cella, con o senza mostrina 3 Staffa di fissaggio su profilato 4 Copriterminali bassi con grado di protezione IP40 2 Profondità del quadro nel caso di interruttore con musetto sporgente dalla porta della cella Dime di foratura della porta della cella 1SDC003453F0901 1SDC003452F0901 Mostrina per la porta della cella Con mostrina e musetto interruttore a filo porta (3-4 POLI) Senza mostrina e musetto interruttore a filo porta (3-4 POLI) Senza mostrina e musetto interruttore sporgente (3 POLI) Senza mostrina e musetto interruttore sporgente (4 POLI) Dime di foratura lamiera di supporto Per terminali posteriori 3 POLI 4 POLI 1SDC003455F0901 1SDC003454F0901 Per terminali anteriori 3 POLI 4 POLI 3/73 Dimensioni di ingombro (in mm) Interruttori per protezione motori Tmax T3 Terminali Legenda Anteriori per cavi in rame/alluminio - FC CuAl 185 mm2 1SDC003457F0901 1SDC003458F0901 Anteriori per cavi in rame - FC Cu 1SDC003456F0901 Anteriori - F Anteriori per cavi 300 mm2 in rame/alluminio - FC CuAl 300 mm2 1 Terminali anteriori prolungati 2 Terminali anteriori per cavi 300 mm2 CuAl 3 Piastra di fondo isolante (obbligatoria) 4 Copriterminali alti con grado di protezione IP40 (obbligatori) 1SDC003460F0901 1SDC003459F0901 5 Dime di foratura lamiera di supporto 3 POLI Legenda 4 POLI Anteriori prolungati divaricati - ES 1SDC003461F0901 1 Barriere isolanti tra le fasi (obbligatori) 3/74 Dimensioni di ingombro (in mm) Interruttori per protezione motori Tmax T3 Legenda Anteriori prolungati - EF 1 Copriterminali alti con grado di protezione IP40 1SDC003462F0901 2 Barriere isolanti tra le fasi (obbligatori senza 1) Legenda Posteriori - R 1SDC003463F0901 1 Copriterminali bassi con grado di protezione IP40 3/75 Dimensioni di ingombro (in mm) Interruttori per protezione motori S3-S4-S5-S3X-S4X Fissaggi per interruttore fisso Dima di foratura lamiera di supporto (spessore minimo lamiera: 3 mm) Per terminali: Anteriori per piatto, Anteriori prolungati, Anteriori per cavi Per terminali per cavi posteriori in Cu/Al Per terminali posteriori filettati Y Y Y A (3 POL) B (4 POL) A (3 POL) B (4 POL) A A A M5/ø5.5 M X X L F D C A M E D X A Y G C X X D X C N D L X N C X E A M5/ø5.5 H E A M5/ø5.5 (3 POL) Y B (3 POL) I (4 POL) B Y Y Solo per SACE S3 - S4 - S5 400 -S3X - S4X Y Per terminali posteriori filettati Y Dima di foratura della porta della cella e fissaggio mostrina Y 43.75 43.75 43.75 43.75 43.75 ø32 (4 POL) ø32 (spessore lamiera: 2 mm) M5/ø5.5 Y 112 = = 105.25 107.25 105.25 = 80 = 87.5 = 218 X X 214 X X X 214 43.75 = 22 8 = 112 142 X = 8 GSIS0009 Y M5/ø5.5 (3 POL) (4 POL) Y Y Solo per SACE S5 630 S3-S3X S4-S4X S5 3/76 1SDC003464F0901 ø7 A B C D E F G H I L M N 35 70 139 71.75 17.5 94.75 185 R15 105 73.75 Ø 24 143 35 70 214 105.25 17.5 128.25 260 R15 105 107.25 Ø 24 218 43.75 87.5 214 105.25 22 134.25 272 R20 131.25 107.25 Ø 30 218 Dimensioni di ingombro (in mm) Interruttori per protezione motori S6-S6X Interruttore fisso (S6) Copriterminali Y 104.75 1 = 107 (4 POL) (3 POL) 279.5 210 140 = ³3 2 (a richiesta dove non inclusi nella fornitura) 12 Bassi 101.5 2 125.25 Alti 111.75 47 = 161 X 268 241 105 2.5 X = 16.5 = = 152 14 Legenda 9 103.5 Fissaggio su lamiera Y 159 1 Mostrina per porta della cella (inclusa nella fornitura) 2 Coppia di serraggio 2 Nm Terminali Anteriori prolungati 70 70 Anteriori 70 40 41.5 5 ø11 40 15 23 5 min. 22.5 ±0.1 ø6.5 48.5 62 47 12 S6 630 S6 630 - S6 800 Posteriori filettati 41.5 ø14 50 53.5 8 67 20 47 (Copriterminali bassi inclusi nella fornitura) 70 70 70 2.5 73 44 M24x2 S6 800 S6 630 - S6 800 Y 45 116 90 116 116 22.5 23 22.5 45 ø13 49.5 Anteriori per cavi in Cu/Al Per cavi posteriori in Cu/Al (Copriterminali alti IP20 inclusi nella fornitura per S6 800) (Copriterminali alti IP20 inclusi nella fornitura) ø21.5 47 32 8 20 ø21 19.5 12 116.5 S6 630 S6 630 59 S6 630 - S6 800 ø20 42 25 ø17.5 16.75 12 S6 800 S6 800 GSIS0018 1SDC003465F0901 Anteriori prolungati divaricati 3/77 Dimensioni di ingombro (in mm) Interruttori per protezione motori S6-S6X Interruttore fisso (S6X) Copriterminali Y (a richiesta dove non inclusi nella fornitura) 105 1 = 280 210 140 (4 POL) (3 POL) 2 107 -3 = 101.5 2 12 249.75 Bassi 263.25 Alti 47 = 161 X 406 379 105 2.5 X = 16.5 Legenda 14 = 103.5 115 = 152 Fissaggio su lamiera Y 9 159 1 Mostrina per porta della cella (inclusa nella fornitura) 2 Coppia di serraggio 2 Nm Terminali Anteriori prolungati 70 70 Anteriori per cavi in Cu/Al 70 40 ø21.5 47 32 41.5 48.5 15 5 ø11 62 47 Anteriori Per cavi posteriori in Cu/Al (Copriterminali alti IP54 inclusi nella fornitura) 40 23 5 min. 22.5 ±0.1 ø6.5 ø21 19.5 12 12 14 9 Posteriori filettati 70 70 70 2.5 73 44 M24x2 23 3/78 GSIS0019 1SDC003466F0901 (Copriterminali bassi inclusi nella fornitura) Dimensioni di ingombro (in mm) Interruttori per protezione motori S6-S6X Fissaggi interruttore fisso (S6) Dima di foratura lamiera di supporto (spessore minimo lamiera: 3mm) Per terminali: Anteriori per piatto, Anteriori prolungati, Anteriori per cavi Per terminali per cavi posteriori in Cu/Al SACE S6 630 SACE S6 800 Y Y 70 70 140 140 (3 POL) 70 (3 POL) (4 POL) X 237 X (4 POL) 35 141.75 109.75 (3 POL) 140 35 (4 POL) 109.75 X Y 237 141.75 109.75 301 237 M5/ø5.5 M5/ø5.5 M5/ø5.5 R18 R21.5 84 35 168 Y 238 X 301 85.75 (3 POL) (4 POL) Y 171.5 (3 POL) 241.5 (4 POL) Y Dima di foratura della porta della cella e fissaggio mostrina Per terminali posteriori filettati (spessore minimo lamiera: 2mm) Y Y = 70 109.75 X 237 111.75 70 70 70 241 109.75 147 70 105 70 35 = = 115 = 111.75 237 241 X M5/ø5.5 ø35 = M5/ø5.5 ø35 ø7 Y Y = 112 142 X 8 8 = Y X = 1SDC003467F0901 GSIS0021 3 POL Y 4 POL 3/79 Dimensioni di ingombro (in mm) Interruttori per protezione motori S6-S6X Fissaggi interruttore fisso (S6X) Dima di foratura lamiera di supporto (spessore minimo lamiera: 3 mm) Per terminali: Anteriori per piatto, Anteriori prolungati, Anteriori per cavi Per terminali per cavi posteriori in Cu/Al Y Y 70 70 140 140 (3 POL) (3 POL) (4 POL) 35 (4 POL) 247.75 279.75 247.75 109.75 X 109.75 X 375 X 439 375 M5/ø5.5 M5/ø5.5 X R18 84 35 168 Y 238 (3 POL) (4 POL) Y Dima di foratura della porta della cella e fissaggio mostrina Per terminali posteriori filettati 3 POL (spessore minimo lamiera: 2 mm) Y 4 POL Y 70 70 70 Y 35 147 = 249.75 247.75 249.75 109.75 379 70 X 247.75 375 = 109.75 379 = = X 375 = 115 112 142 X = 70 70 8 8 M5/ø5.5 ø35 M5/ø5.5 ø35 ø7 Y Y 3/80 Y = X = 1SDC003468F0901 GSIS0020 105 Dimensioni di ingombro (in mm) Interruttori per protezione motori S7 Interruttore fisso Y 210 152 = 70 70 Copriterminali (4 POL) (3 POL) 280 = 2 Bassi 70 7 7 30.5 37 1 217 177 = = 406 X 161 X 105 326 X = = 37 Legenda 7 140 3 Y Terminali 138.5 140.5 146.5 214.5 Anteriori 1 Mostrina per porta della cella (inclusa nella fornitura) 2 Coppia di serraggio 2 Nm 2 Anteriori prolungati Y Y 10 10 10 33.5 140 50 22 70 70 39 15 70 22 50 ø11 ø11 22 107 71 22 22 Anteriori per cavi in Cu/Al per S7 1250 Y 70 70 ø21.4 97 78 57 38 70 Posteriori in piatto orizzontali o verticali 30.5 37 Y 70 70 85 70 16 A 171.5 Anteriori prolungati divaricati Y 116 90 315 116 116 22.5 22.5 23 45 X 50 X 15 ø13 B 107 50 22 ø11 14 22 GSIS0028 1SDC003469F0901 45 A = montaggio orizzontale B = montaggio verticale 3/81 Dimensioni di ingombro (in mm) Interruttori per protezione motori S7 Fissaggi interruttore fisso Dima di foratura lamiera di supporto (spessore minimo lamiera: 3 mm) Per terminali: Anteriori Anteriori prolungati, Anteriori per cavi in Cu/Al Per terminali posteriori in piatto Y 3 POL 70 (3 POL) 140 (4 POL) Y Y 220 203 X 378 ø 3.6 H12 ø 3.6 H12 290 50 80 203 X 4 POL X 378 171.5 315 R40 70 = = 70 70 50 80 203 378 171.5 140 X 315 R40 70 70 70 M5/ø5.5 35 ø5.5 - M5 35 Y ø5.5 - M5 Y Y Dima di foratura della porta della cella e fissaggio mostrina (spessore minimo lamiera: 2 mm) Y 147 = = 115 = = = ø7 Y 3/82 = 112 142 X X = 1SDC003470F0901 GSIS0029 = Schemi elettrici Interruttori per protezione motori serie MS / MO 6 4 MS116 2 5 Legenda 1) Bobina di sgancio a lancio di corrente 2) Bobina di sgancio di minima tensione 3) Bobina di sgancio di minima tensione con contatto ausiliario 4) Contatti ausiliari laterali 5) Contatti ausiliari frontali 6) Contatti di segnalazione intervento magnetotermico 3 MS225 / Mx325 Schema di collegamento impiego in monofase 4 2 5 3 6 Mx4xx 4 1 C1 5 2 12 D1 31 41 32 42 33 43 14 U< C2 D2 07 1 5 11 34 44 6 13 21 33 41 57 65 77 85 14 22 34 42 58 66 78 86 D1 U< 08 3 I> I> I> D2 2 4 6 3 3/83 Schemi elettrici Interruttori per protezione motori serie S3-S4-S5-S6 Lo schema è rappresentato in esecuzione estraibile o rimovibile, aperto o inserito. Interruttore tripolare sganciatore magnetico Interruttore tripolare con sganciatore a microprocessore PR212/MP Segni grafici per schemi elettrici (Norme IEC 617 e CEI 3-14 … 3-26) Effetto termico Trasformatore di corrente Relè rivelatore di bloccaggio del rotore mediante misura di corrente Effetto elettromagnetico Interruttore di potenzasezionatore ad apertura automatica Relè rivelatore della mancanza di fase in un sistema trifase Collegamento meccanico Bobina di comando (segno generale) Relè di massima corrente istantaneo Presa e spina (femmina e maschio) Relè termico Relè amperometrico per squilibrio di corrente tra le fasi Legenda K51 Q 3/84 = Sganciatore a microprocessore di protezione motore tipo PR212/MP, con le seguenti funzioni protettive: L contro sovraccarico (protezione termica) R contro bloccaggio motore I contro corto circuito U contro mancanza di fase o squilibrio di corrente tra le fasi = Interruttore principale TI/L1 = Trasformatore di corrente ubicato sulla fase L1 TI/L2 = Trasformatore di corrente ubicato sulla fase L2 TI/L3 = Trasformatore di corrente ubicato sulla fase L3 XO = Connettore per solenoide d’apertura YO1 YO1 = Solenoide di apertura per lo sganciatore di massima corrente Approvazioni e certificazioni Interruttori per protezione motori Marchio Abbreviazioni Approvato in CSA Canada USA MS 116 n n MS 225 n n MS 325 n n MS 45/49x n MO 325 PTB ¬ Germania GL Germania LRS Gran Bretagna BV Francia DNV Norvegia Rina Italia n n n n n n n n n – n – – – – n n – n n – – n MO 45/49x n n – n – – – – T2 N-S-H-L (2) (2) – n n n n n T3 N-S (2) (2) – n n n n n S3 N-H-L nÿ nÿ – n n n n n S4 N-H-L nÿ nÿ – n n n n n S5 N-H-L nÿ nÿ – n n n n n S6 N-H-L nÿ nÿ – n n n n n Interruttore (1) (1) (1) (1) (1) (1) (1) (1) ■ Approvato in esecuzione standard: il marchio di certificazione è riportato sull'etichetta, se obbligatorio. Approvazioni per MS4XX ed S3-S4-S5-S6 disponibili su richiesta. (1) Versioni su richiesta UL/CSA (2) Per informazioni chiedere ad ABB SACE Interruttori B.T. 3/85 3/86
