Yamaha XT660 R,X 2004-2005
Transcript

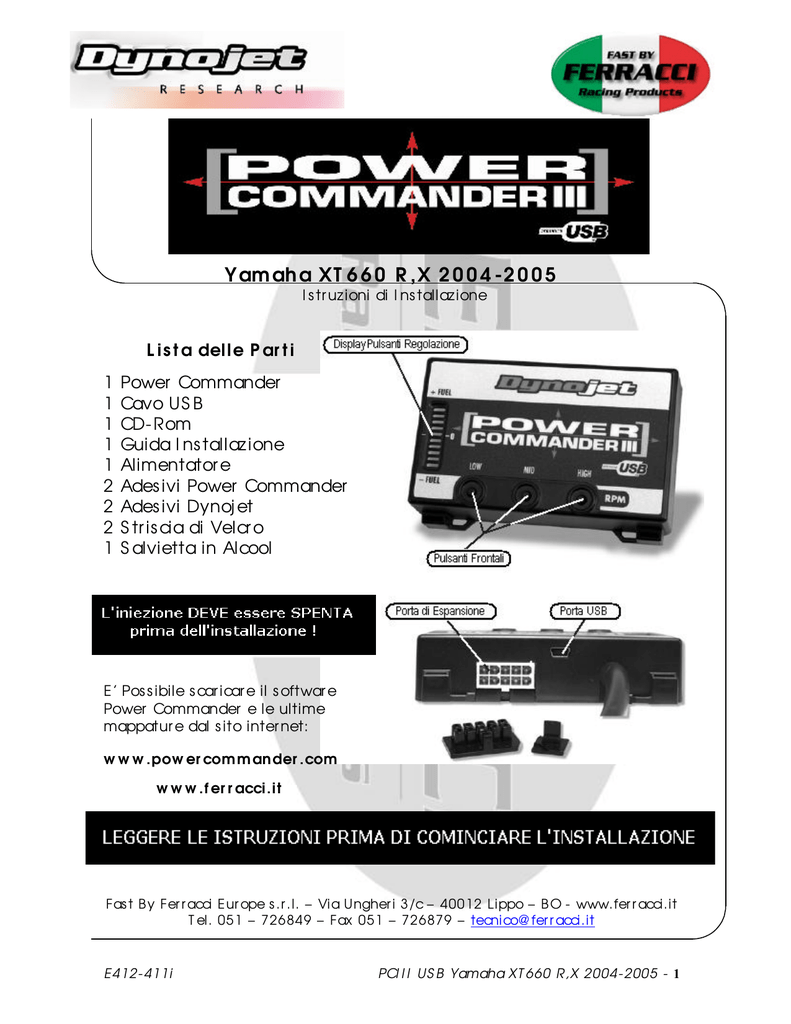

Y am ah a XT 6 6 0 R ,X 2 0 0 4 -2 0 0 5 I s tr uzioni di I ns tallazione L i s t a del l e P ar t i 1 1 1 1 1 2 2 2 1 Power Commander Cavo US B CD- Rom Guida I ns tallaz ione Alimentator e Ades ivi Power Commander Ades ivi Dynoj et S tr is cia di Velcr o S alvietta in Alcool E’ Pos s ibile s car icar e il s oftwar e Power Commander e le ultime mappatur e dal s ito inter net: w w w .pow er com m an der .com w w w .f er r acci .i t Fas t B y Fer r acci E ur ope s .r .l. – Via Ungher i 3/c – 40012 Lippo – B O - www.fer r acci.it T el. 051 – 726849 – Fax 051 – 726879 – tecnico@ fer r acci.it E 412- 411i PCI I I US B Yamaha XT 660 R,X 2004- 2005 - 1 1) Rimuovere la sella. 2) Rimuovere i fianchetti destro e sinistro. 3) Rimuovere i fianchetti destro e sinistro del serbatoio. 4) Sollevare la parte posteriore del serbatoio benzina . 5) Localizzare il connettore che collega il cablaggio principale della moto all’iniettore e scollegarlo (Fig. A). NOTA: questo connettore é di colore grigio. 6) Collegare i connettori del PCIII in linea con il cablaggio principale e l’iniettore (Fig. B). 7) Localizzare il sensore di posizione farfalla (TPS) sul lato destro del corpo farfallato (Fig. C). Scollegare questo connettore per facilitare l’accesso ai suoi fili. E 412- 411i PCI I I US B Yamaha XT 660 R,X 2004- 2005 - 2 8) Collegare il morsetto fornito al filo di colore GIALLO di questo connettore (Fig. D). Per chiudere correttamente il morsetto si dovrà esercitare una decisa pressione. NOTA: Si raccomanda di utilizzare grasso dielettrico per questa connessione. 9) Inserire il terminale del filo grigio del PCIII nel morsetto. 10) Ricollegare il connettore TPS al sensore sul corpo farfallato. 11) Far scorrere il cablaggio del PCIII sul lato sinistro lungo il telaio verso la parte posteriore della moto. 12) Collegare il cavo di massa dal PCIII al terminale negativo della batteria (Fig. E). 13) Posizionare il PCIII nel vano porta oggetti e fissarlo con il velcro fornito. Prima di applicare le parti adesive pulire bene entrambe le superfici con la salvietta in alcool fornita. 14) Verificare che tutti i cavi siano sistemati correttamente e che riposizionando serbatoio e sella non siano schiacciati. E 412- 411i PCI I I US B Yamaha XT 660 R,X 2004- 2005 - 3
